Огляд і тестування материнської плати ROG STRIX Z370-G GAMING: потужність в мініатюрі

З моменту анонса і старту продажів процесорів Intel Core восьмого покоління пройшло вже досить багато часу, проте з вибором материнської плати все ще може виникати ряд проблем. У першу чергу мова стосується ціни і відсутність доступних чіпсетів, але також труднощі спостерігаються з доступністю компактних форм-факторів. Наприклад, в асортименті компанії ASUS на поточний момент ми змогли виявити тільки одне microATX-рішення в двох модифікаціях, яке до того ж відноситься до недешевої серії ROG STRIX.

ROG STRIX Z370-G GAMING

І якщо раніше ми вже встигли оцінити можливості версії ROG STRIX Z370-G GAMING (Wi-Fi AC), то зараз розглянемо трохи більш доступний варіант ROG STRIX Z370-G GAMING. Перша обійдеться вам у $ 226, а за другу просять в середньому $ 208. Різниця ж полягає лише в модулі бездротових інтерфейсів.

Специфікація

Модель

ROG STRIX Z370-G GAMING

Чіпсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до  DDR4-4000 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення  ATX

1 x 8-контактний роз'єм живлення  ATX12V

Вентилятори

2 x  роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблоку СВО (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті
Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG STRIX Z370-G GAMING ROG STRIX Z370-G GAMING

Материнська плата поставляється в традиційній для лінійки ROG STRIX картонній упаковці, оформленій переважно в темних тонах, яка відрізняється хорошим інформаційним наповненням.

ROG STRIX Z370-G GAMING

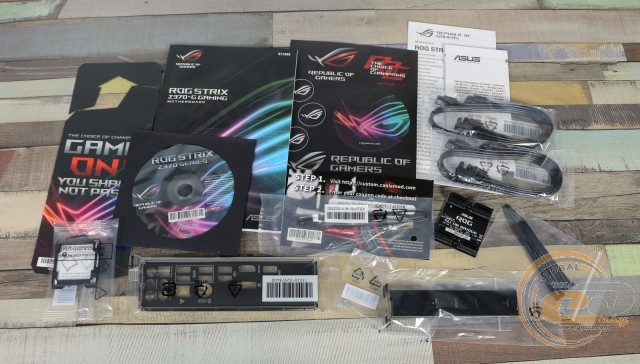

У коробці ми виявили наступний набір аксесуарів:

  • диск з ПО;
  • набір паперової документації;
  • заглушку інтерфейсної панелі;
  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкої і коректної установки процесора;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наклейок для кабелів;
  • кронштейн вертикального кріплення накопичувача M.2;
  • набір гвинтиків для кріплення M.2-накопичувача;
  • дверний хенгер;
  • комплект стяжок для кабелів.

Дизайн і особливості плати

ROG STRIX Z370-G GAMING

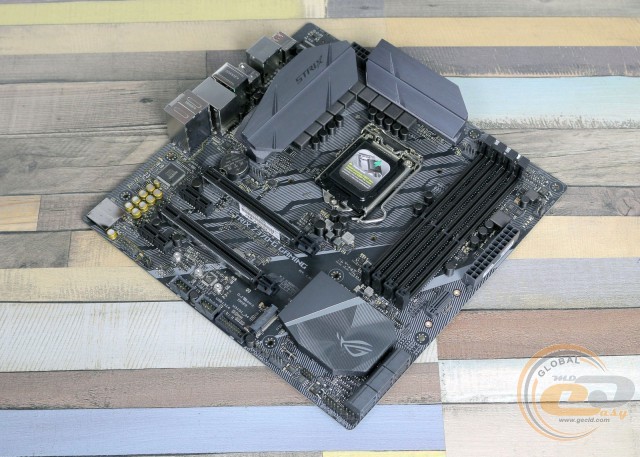

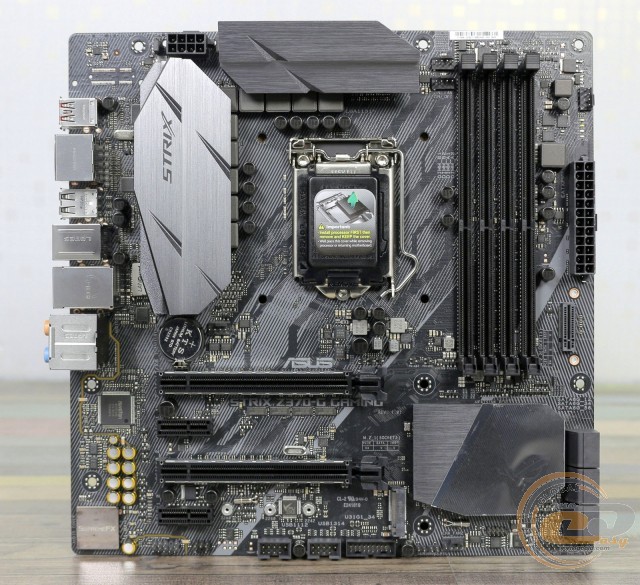

Одного погляду на новинку досить, щоб визначити її приналежність до лінійки ROG STRIX. В очі відразу впадають радіатори характерної форми і вже став звичним дизайн друкованої плати чорного кольору з білим візерунком. Цей стиль уже не володіє колишньою оригінальністю, але все ще залишається гідним і вельми привабливим варіантом оформлення.

ROG STRIX Z370-G GAMING

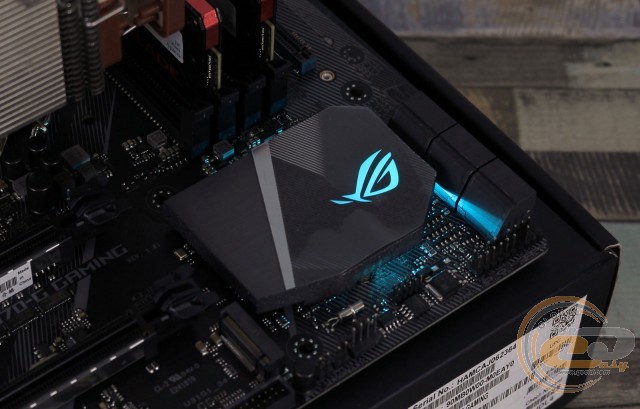

Також в наявності система LED-підсвічування ASUS AURA Sync, яка в даному випадку складається із вбудованих в чіпсетний радіатор світлодіодів. Ви зможете синхронізувати її роботу з іншими сумісними пристроями.

ROG STRIX Z370-G GAMING

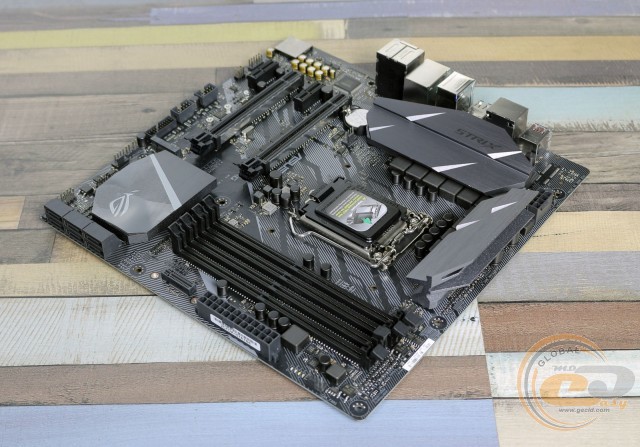

Компонування набортних елементів виконане на вищому рівні, тому ніяких проблем зі складанням системи на основі ROG STRIX Z370-G GAMING у вас не виникне. Єдиним цікавим моментом є вертикальна установка одного з двох накопичувачів M.2, що варто враховувати перед підбором комплектуючих і їх розподілом в компактних системних блоках формату microATX.

ROG STRIX Z370-G GAMING

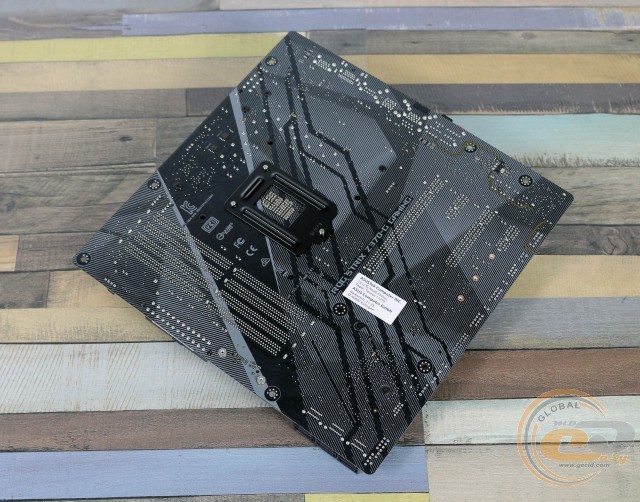

Глянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

ROG STRIX Z370-G GAMING

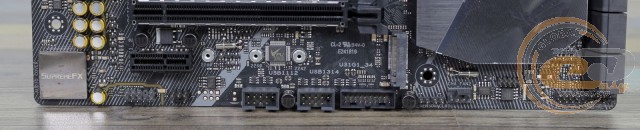

Велика частина елементів традиційно згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, джампер скидання CMOS, роз'єми підключення температурних датчиків і системного вентилятора, а також колодку підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z370 реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх також шість: два внутрішніх і чотири зовнішніх.

ROG STRIX Z370-G GAMING

ROG STRIX Z370-G GAMING

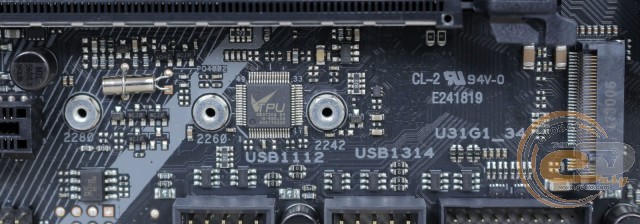

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA_1») при установці SATA-накопичувача.

ROG STRIX Z370-G GAMING

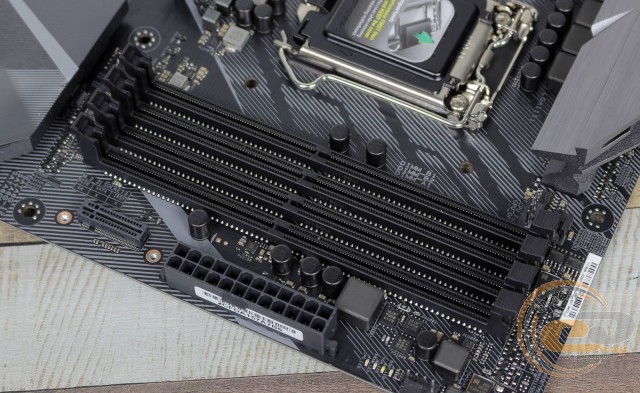

Системна плата ROG STRIX Z370-G GAMING оснащена чотирма DIMM-слотами для установки модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або у другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань. Поруч з DIMM-слотами можна помітити другий інтерфейс M.2 Socket 3 з вертикальною орієнтацією накопичувача.

ROG STRIX Z370-G GAMING

ROG STRIX Z370-G GAMING

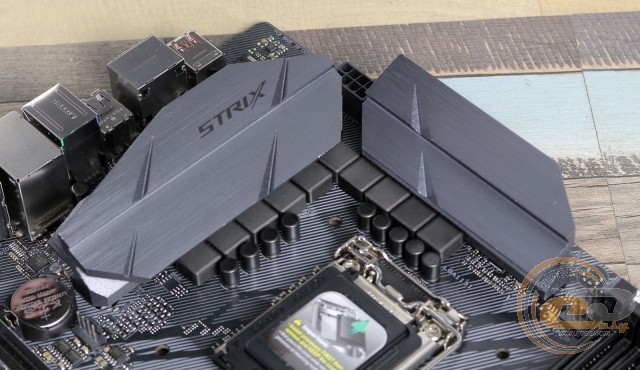

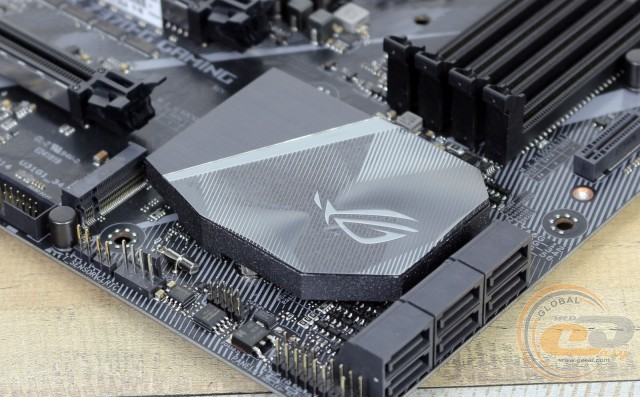

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z370, у той час як два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсета - 34,1°C (при розгоні - 34,7°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 44,3°C (при розгоні - 55,6°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 44,2°C (при розгоні - 53,4°C);
  • дроселі - 56,5°C (при розгоні - 72,2°C).

У цілому отримані результати є досить хорошими, але прихильникам поекспериментувати з розгоном усе ж варто подбати про організацію ефективної циркуляції повітря усередині компактного корпусу і особливу увагу приділити температурі дроселів.

ROG STRIX Z370-G GAMING

ROG STRIX Z370-G GAMING

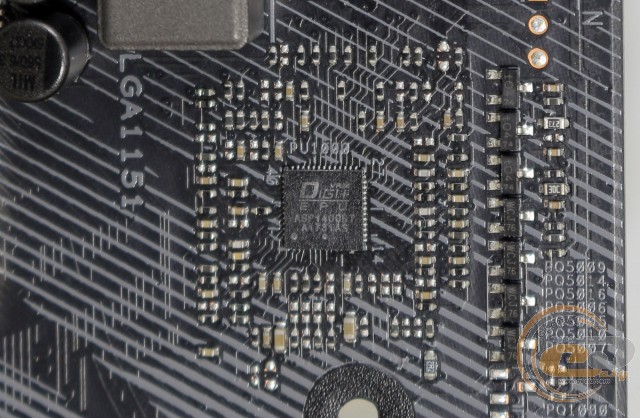

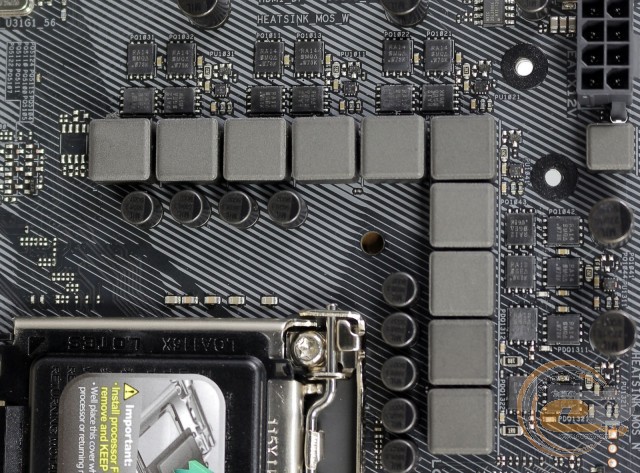

Живлення процесора здійснюється по 10-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи.

ROG STRIX Z370-G GAMING

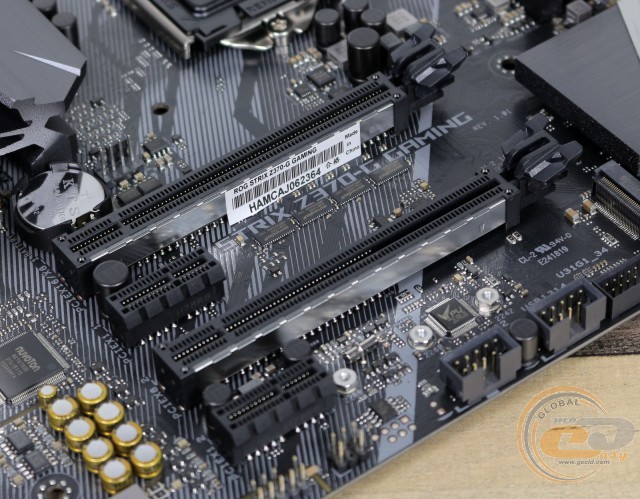

Для розширення функціональності материнської плати ROG STRIX Z370-G GAMING є чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 3.0 x1.

Оскільки обидва слоти PCI Express 3.0 x16 з посиленою конструкцією підключені до процесора, то у вас буде можливість організувати графічну підсистему з пари відеокарт за схемою x8+x8. При цьому ви позбудетеся доступу до обох роз'ємів PCI Express 3.0 x1, та й встановити дві відеокарти з більш ніж двохслотовим кулером у вас не вийде. Але ж 2,5-слотова система охолодження у високопродуктивних адаптерів зустрічається досить часто.

ROG STRIX Z370-G GAMING

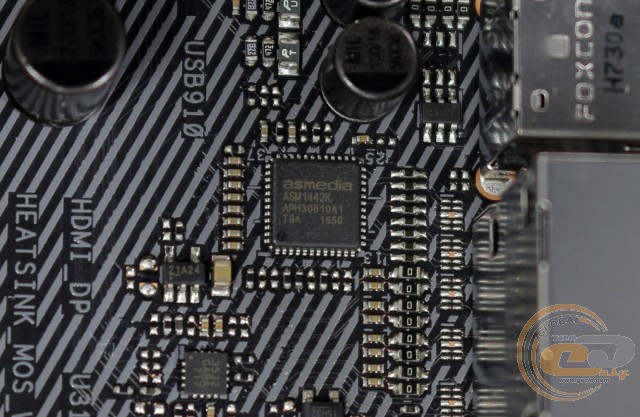

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.
