Огляд і тестування материнської плати ASUS ROG STRIX X470-I GAMING: Mini-ITX для цінителів AMD Ryzen

11-06-2018

Незважаючи на те, що платформа Socket AM4 присутня на ринку вже більше року, ситуація для любителів ультракомпактних систем практично не поліпшується. Доступні на ринку материнські плати формату Mini-ITX можна перерахувати на пальцях. Єдина компанія, яка радує найбільшою різноманітністю моделей, це ASUS. Тому немає нічого дивного в тому, що після анонса нового флагманського чіпсета AMD X470, на ньому була випущена материнська плата для цінителів компактного формату.

ASUS ROG STRIX X470-I GAMING

Йдеться про модель ROG STRIX X470-I GAMING. На даний момент вона пропонує максимум можливостей, які ви зможете отримати і форм-факторі Mini-ITX. Давайте ж розберемося з усіма її особливостями і нюансами, якщо такі є.

Специфікація

Модель

ASUS ROG STRIX X470-I GAMING

Чіпсет

AMD X470

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьомого покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3600 МГц (AMD Ryzen 2-ого покоління), DDR4-3400 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (x16 – AMD Ryzen, x8 – AMD Ryzen з графікою Radeon Vega / AMD A / Athlon)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4 (відключений для AMD Ryzen з графікою Radeon Vega / AMD A / Athlon))

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0

Форм-фактор

Mini-ITX (170 x 170 мм)

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX X470-I GAMING ASUS ROG STRIX X470-I GAMING

Материнська плата постачається у традиційній картонній коробці, оформленій переважно в чорному кольорі і має якісну кольорову поліграфію. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей продукту.

ASUS ROG STRIX X470-I GAMING

Комплект постачання новинки повністю відповідає її рівню. Крім звичного диска з ПЗ і паперової документації, у коробці ми виявили:

  • чотири кабелі SATA;
  • набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • два набори винятково для підключення M.2-накопичувачів;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG STRIX X470-I GAMING

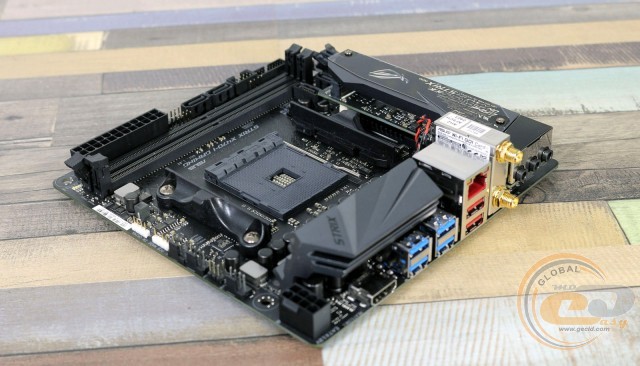

Цілком очікувано, що для моделі високого рівня була використана друкована плата чорного кольору, у даному випадку формату Mini-ITX (170 x 170 мм). Аналогічний колір переважає і в оформленні. Невелику різноманітність вносять тільки сріблясті радіатори. У цілому зовнішність новинки вийшла строгою і в той же час стильною.

ASUS ROG STRIX X470-I GAMING

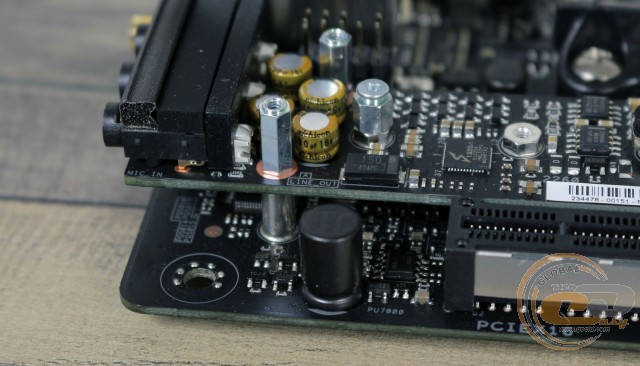

З цікавих особливостей в очі відразу впадає оригінальна конструкція в нижній частині друкованої плати, яка одночасно є і звуковою підсистемою, і одним з двох інтерфейсів M.2 Socket 3 з масивним радіатором зверху, покликаним відводити тепло від накопичувача, уникаючи його перегріву і зниження швидкості роботи.

ASUS ROG STRIX X470-I GAMING

А під самою платою зі звуковою підсистемою можна виявити чіпсетний радіатор з ребрами. За таке цікаве інженерне рішення виробник однозначно заслуговує на похвалу, адже саме завдяки цьому ви отримаєте і флагманську звукову підсистему, і пару інтерфейсів M.2 у такому компактному форматі.

ASUS ROG STRIX X470-I GAMING

Що ж стосується зручності складання, то у процесі у нас виникли претензії тільки до розташування двох портів SATA між DIMM-слотами і роз'ємом PCI Express x16. Доступ до них виявляється не дуже зручним після встановлення габаритного кулера, відеокарти і модулів пам'яті. Але це пояснюється компактними розмірами самої плати, тому краще вже з ними, ніж без них взагалі.

ASUS ROG STRIX X470-I GAMING

LED-підсвічування оснащений тільки радіатор охолодження накопичувача M.2 і правий край друкованої плати, де розпаяні дванадцять світлодіодів. Також відзначимо наявність колодок підключення світлодіодних стрічок.

ASUS ROG STRIX X470-I GAMING

На зворотному боці друкованої плати, крім опорної пластини процесорного роз'єму, знаходиться другий слот M.2 Socket 3 і ряд елементів підсистеми живлення процесу, тому при монтажі плати в корпус рекомендуємо дотримуватися підвищеної обережності.

ASUS ROG STRIX X470-I GAMING

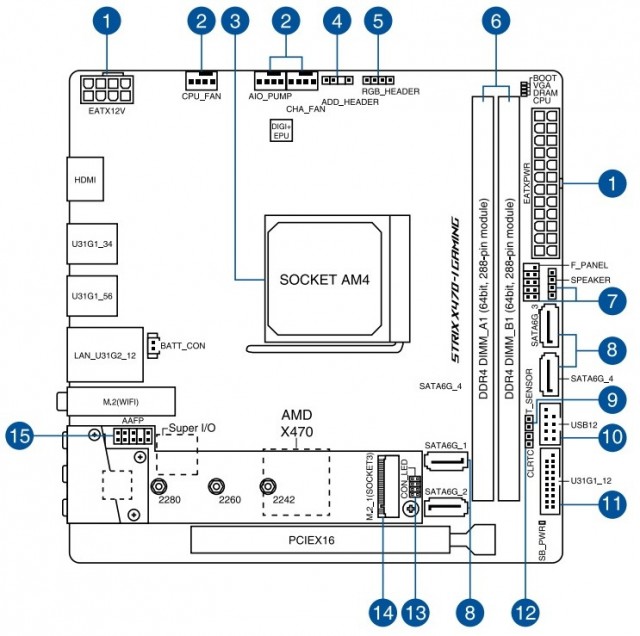

Більшість роз'ємів зосереджено на правому боці друкованої плати. Тут знаходяться такі елементи: джампер скидання CMOS, роз'єм підключення температурного датчика, колодка підключення фронтальної панелі і дві колодки для виносних панелей з портами USB.

Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх шість: чотири зовнішніх і два внутрішніх. Також не варто забувати про двох високошвидкісних USB 3.1 Gen 2 на інтерфейсній панелі.

ASUS ROG STRIX X470-I GAMING

Можливості організації дискової підсистеми представлені двома згаданими вище інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), а також чотирма портами SATA 6 Гбіт/с. Відзначимо і кілька особливостей, пов'язаних з організацією дискової підсистеми:

  • при встановленому процесорі AMD Ryzen 1-ого або 2-четвертого покоління, інтерфейс M.2 на зворотному боці ділить пропускну здатність зі слотом PCI Express 3.0 x16, тому в разі встановлення PCIe-накопичувача для відеокарти залишиться тільки вісім ліній;
  • у разі встановлення одного з процесорів AMD A / Athlon або AMD Ryzen з графікою Radeon Vega, інтерфейс M.2 на зворотному боці буде відключений;
  • при встановленому процесорі AMD A / AMD Athlon інтерфейс M.2 на лицьовому боціі підтримує встановлення тільки SATA-накопичувачів.

ASUS ROG STRIX X470-I GAMING

Системна плата ROG STRIX X470-I GAMING оснащена тільки двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3600 МГц (AMD Ryzen 2-ого покоління), DDR4-3400 МГц (AMD Ryzen / AMD Ryzen з графікою Radeon Vega) або DDR4-2400 МГц (AMD A / Athlon). Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS ROG STRIX X470-I GAMING

Крім згаданого раніше чіпсетного радіатора, система охолодження розглянутої плати має радіатор на елементах підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 43,2°C (при розгоні - 44,8°C);
  • радіатор охолодження елементів підсистеми живлення - 51,2°C (при розгоні - 53,5°C);
  • дроселі підсистеми живлення - 54,6°C (при розгоні - 59,1°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотілі конденсатори, феритові дроселі та мікросхеми IR3553M.

ASUS ROG STRIX X470-I GAMING

За традицією для формату Mini-ITX можливості розширення функціональності материнської плати ROG STRIX X470-I GAMING представлені тільки одним слотом PCI Express 3.0 x16 з посиленою конструкцією для підтримки потужних відеокарт.

ASUS ROG STRIX X470-I GAMING

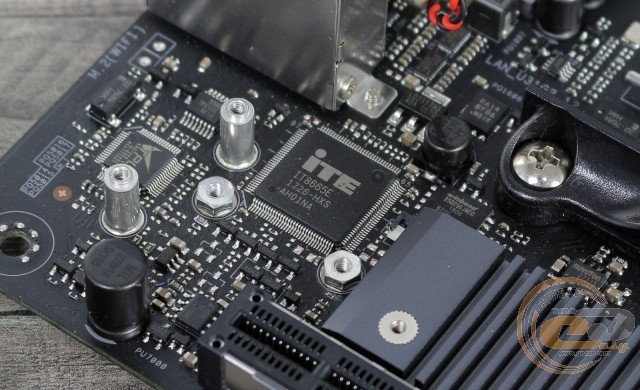

Можливості Multi I / O покладені на мікросхему ITE IT8665E, яка управляє роботою вентиляторів, а також забезпечує моніторинг.

ASUS ROG STRIX X470-I GAMING

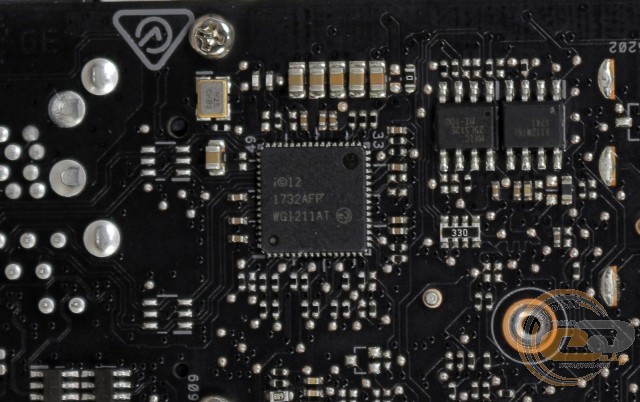

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst IV.

ASUS ROG STRIX X470-I GAMING

Попередньо на комплектній платі аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. У його обв'язці використовується пара операційних підсилювачів TI RC4580 і OPA1688 для підтримки навушників з високим опором і аудіоконденсатори Nichicon для поліпшення загальної якості звуку.

ASUS ROG STRIX X470-I GAMING

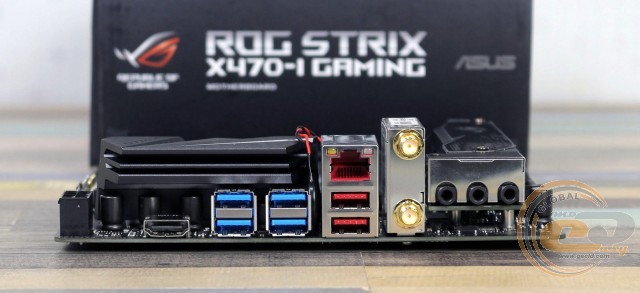

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 1 x RJ45;
  • 1 x HDMI;
  • 4 x USB 3.1 Gen 1;
  • 2 х USB 3.1 Gen 2;
  • 3 x аудіопорти;

Головною перевагою цієї конфігурації є підтримка двосмугового (2,4 і 5 ГГц) модуля 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.2. Додатково відзначимо наявність пари USB 3.1 Gen 2 і відеовиходу HDMI для потенційних покупців процесорів AMD Ryzen з графікою Radeon Vega або AMD A/Athlon.

ASUS ROG STRIX X470-I GAMING

Можливості організації охолодження всередині системного корпуса у ROG STRIX X470-I GAMING цілком належні для компактного формату. У наявності три 4-контактних роз'єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, один призначений для підключення водоблоку СВО, а третій використовується для системної вертушки.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG STRIX X470-I GAMING

Скориставшись функцією автоматичного розгону в BIOS у режимі «TPU I», ми отримали частоту процесора AMD Ryzen 7 2700X на рівні 3956 МГц при напрузі 1,352 В. У стрес-тесті AIDA64 температура його ядер піднімалася до 55°С при критичному показнику 85°С, тому ніяких проблем зі стабільністю роботи системи не було.

ASUS ROG STRIX X470-I GAMING

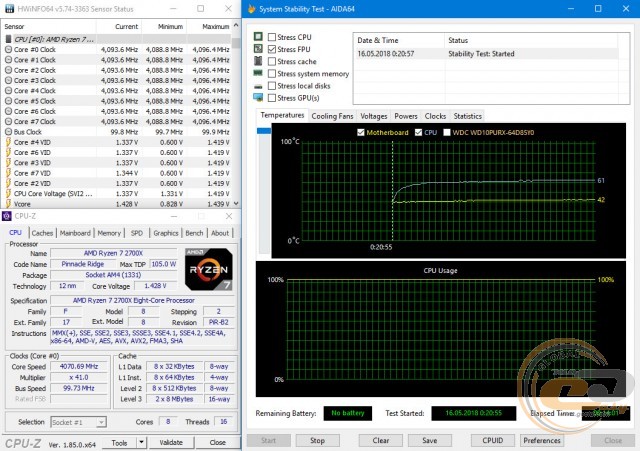

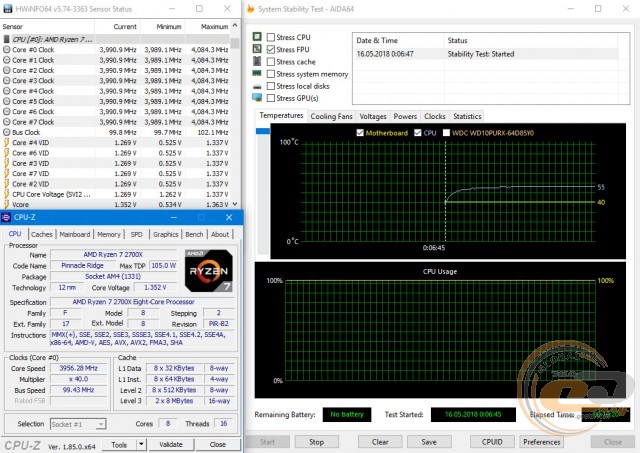

Після активації функції автоматичного розгону ЦП у режимі «TPU II» була отримана частота ядер на рівні 4070 МГц при напрузі 1,428 В. Температура у стрес-тесті піднялася до 61°С, без будь-яких негативних наслідків для стабільності.

ASUS ROG STRIX X470-I GAMING

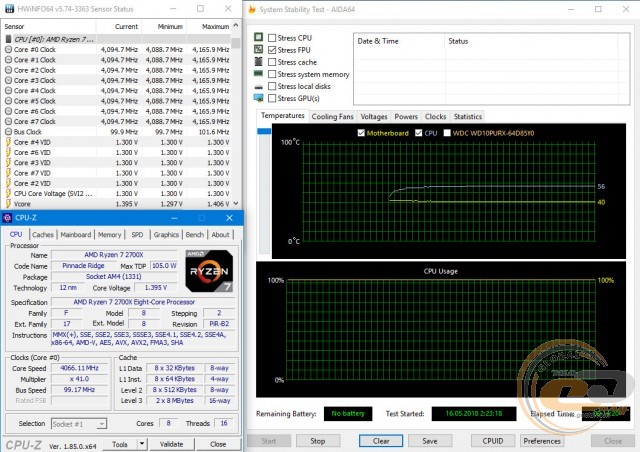

У ручному режимі вдалося підвищити частоту AMD Ryzen 7 2700X до 4066 МГц при напрузі 1,395 В. Для цього в BIOS напруга довелося вручну збільшити до 1,3 В, а множник - до 41. Температура склала всього 56°С.

ASUS ROG STRIX X470-I GAMING

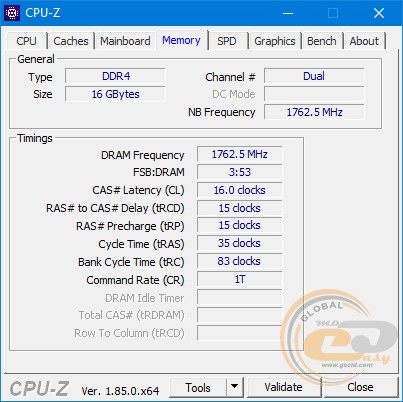

Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z працювали на швидкості DDR4-3525 МГц.

Тестування

Для перевірки можливостей материнської плати ROG STRIX X470-I GAMING використовувалося таке обладнання:

Процесор

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам’ять

2 x 8 ГБ DDR4-32000 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

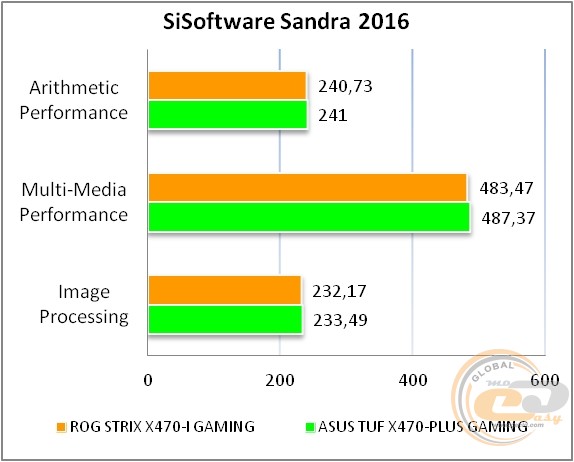

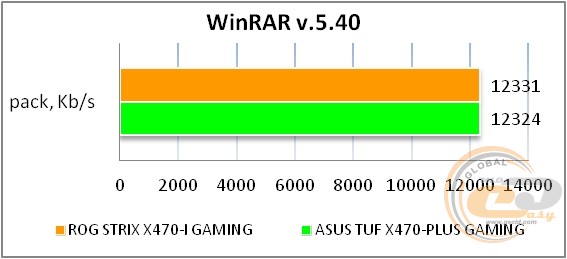

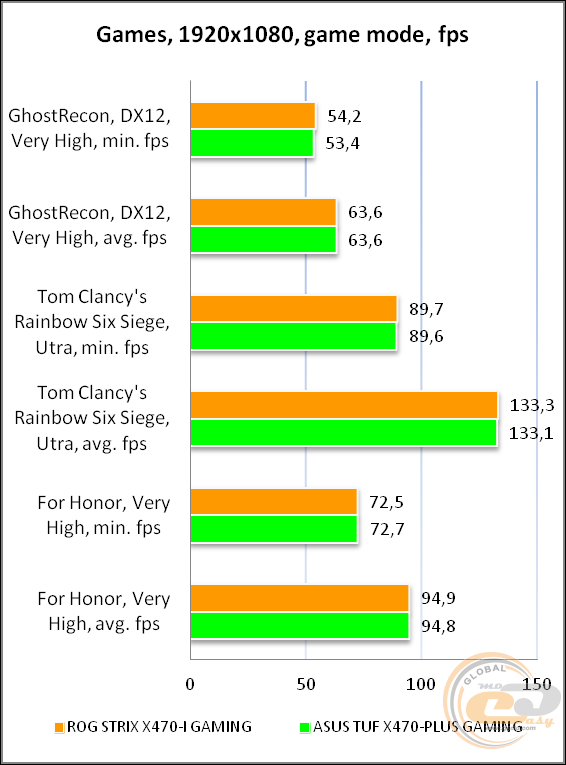

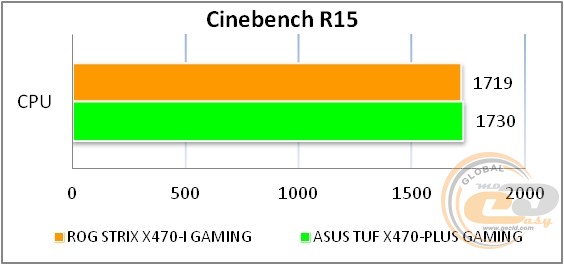

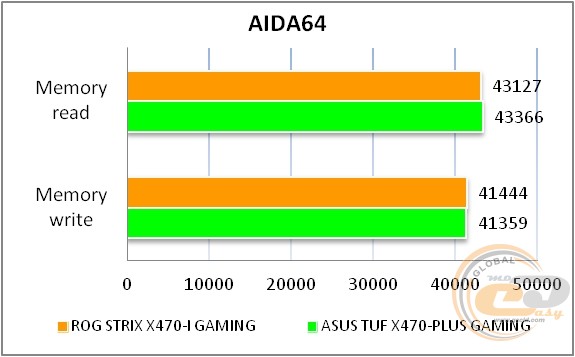

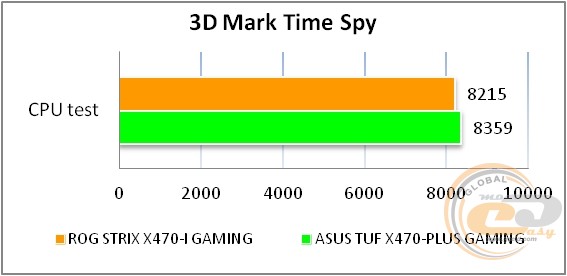

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодеку Realtek ALC S1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.01

Відмінно

Рівень шуму, дБ (А)

-89.4

Добре

Динамічний діапазон, дБ (А)

89.3

Добре

Гармонійні викривлення, %

0.0018

Відмінно

Гармонійні викривлення + шум, дБ(A)

-82.5

Добре

Інтермодуляційні викривлення + шум, %

0.010

Дуже добре

Взаємопроникнення каналів, дБ

-87.9

Відмінно

Інтермодуляції на 10 кГц, %

0.0099

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.07

Відмінно

Рівень шуму, дБ (А)

-93.9

Дуже добре

Динамічний діапазон, дБ (А)

94.1

Дуже добре

Гармонійні викривлення, %

0.0013

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.9

Добре

Інтермодуляційні викривлення + шум, %

0.0062

Відмінно

Взаємопроникнення каналів, дБ

-87.5

Відмінно

Інтермодуляції на 10 кГц, %

0.0055

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220 з низкою цікавих особливостей, про які ми розповідали раніше, демонструє дуже хорошу якість звуку, якого для більшості користувачів буде більш ніж достатньо для повсякденного використання.

Висновки

ASUS ROG STRIX X470-I GAMING

У результаті для цінителів компактного форм-фактора Mini-ITX материнська плата ASUS ROG STRIX X470-I GAMING є одним з небагатьох рішень, нарівні зі своєю попередницею ROG STRIX X370-I GAMING, для збірки високорівневої системи з одним з процесорів AMD Ryzen. Важливою перевагою новинки в порівнянні з попередньою моделлю є наявність відеовиходу HDMI, який з'явився задля потенційних покупців APU AMD Ryzen з графікою Radeon Vega. Завдяки подібній зв'язці ви без проблем зберете компактний мультимедійний комбайн, без непотрібних витрат на придбання відеокарти. Решта гідності у вигляді флагманської звукової підсистеми, підтримки бездротових інтерфейсів і пари слотів M.2 залишилися на місці.

Що ж стосується особливостей, то перед покупкою варто врахувати низку обмежень роботи з дисковою підсистемою, про які ми згадували раніше, і наявність лише двох DIMM-слотів, що ускладнює нарощування оперативної пам'яті в майбутньому.

У цілому ROG STRIX X470-I GAMING можна сміливо назвати must have-рішенням для цінителів формату Mini-ITX, особливо, якщо ви плануєте обійтися без дискретної графіки.

Переваги:

  • посилена підсистема живлення з використанням якісних компонентів;
  • використання гігабітного мережевого контролера Intel з можливістю пріоритизації мережевого трафіку;
  • наявність підсвічування ASUS AURA Sync;
  • приємний дизайн;
  • наявність інтерфейсу HDMI;
  • підтримка портів USB 3.1 Gen 2;
  • пара інтерфейсів M.2 Socket 3;
  • підтримка бездротових інтерфейсів;
  • розширений комплект постачання;
  • хороші можливості з автоматичного і ручного розгону;
  • якісна звукова підсистема;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження в роботі дискової підсистеми і слота розширення;
  • наявність лише двох DIMM-слотів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUSIntelKingstonPhilips і Seasonic за надане для тестового стенда обладнання.
