Огляд і тестування материнської плати ASUS ROG STRIX X470-I GAMING: Mini-ITX для цінителів AMD Ryzen

Незважаючи на те, що платформа Socket AM4 присутня на ринку вже більше року, ситуація для любителів ультракомпактних систем практично не поліпшується. Доступні на ринку материнські плати формату Mini-ITX можна перерахувати на пальцях. Єдина компанія, яка радує найбільшою різноманітністю моделей, це ASUS. Тому немає нічого дивного в тому, що після анонса нового флагманського чіпсета AMD X470, на ньому була випущена материнська плата для цінителів компактного формату.

ASUS ROG STRIX X470-I GAMING

Йдеться про модель ROG STRIX X470-I GAMING. На даний момент вона пропонує максимум можливостей, які ви зможете отримати і форм-факторі Mini-ITX. Давайте ж розберемося з усіма її особливостями і нюансами, якщо такі є.

Специфікація

Модель

ASUS ROG STRIX X470-I GAMING

Чіпсет

AMD X470

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьомого покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3600 МГц (AMD Ryzen 2-ого покоління), DDR4-3400 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (x16 – AMD Ryzen, x8 – AMD Ryzen з графікою Radeon Vega / AMD A / Athlon)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4 (відключений для AMD Ryzen з графікою Radeon Vega / AMD A / Athlon))

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0

Форм-фактор

Mini-ITX (170 x 170 мм)

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG STRIX X470-I GAMING ASUS ROG STRIX X470-I GAMING

Материнська плата постачається у традиційній картонній коробці, оформленій переважно в чорному кольорі і має якісну кольорову поліграфію. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей продукту.

ASUS ROG STRIX X470-I GAMING

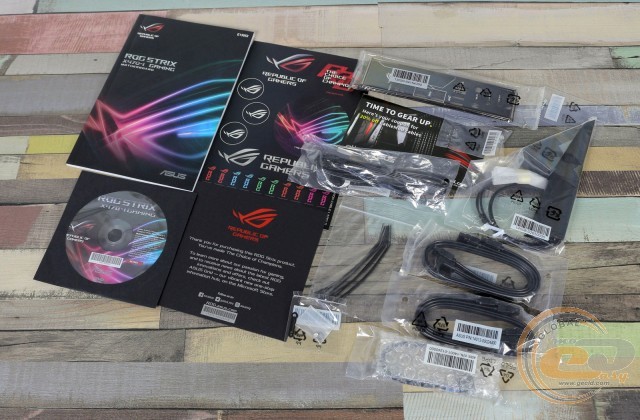

Комплект постачання новинки повністю відповідає її рівню. Крім звичного диска з ПЗ і паперової документації, у коробці ми виявили:

  • чотири кабелі SATA;
  • набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпуса ПК;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • комбіновану антену Wi-Fi і Bluetooth;
  • набір стяжок;
  • два набори винятково для підключення M.2-накопичувачів;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG STRIX X470-I GAMING

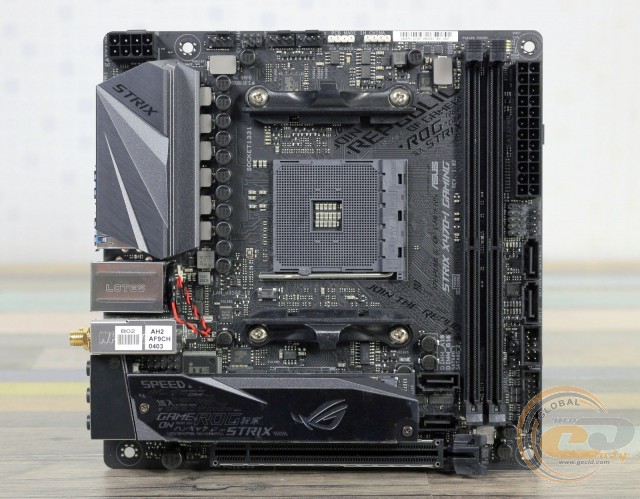

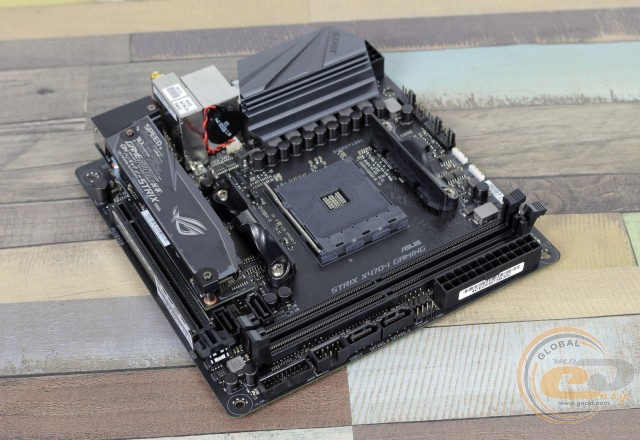

Цілком очікувано, що для моделі високого рівня була використана друкована плата чорного кольору, у даному випадку формату Mini-ITX (170 x 170 мм). Аналогічний колір переважає і в оформленні. Невелику різноманітність вносять тільки сріблясті радіатори. У цілому зовнішність новинки вийшла строгою і в той же час стильною.

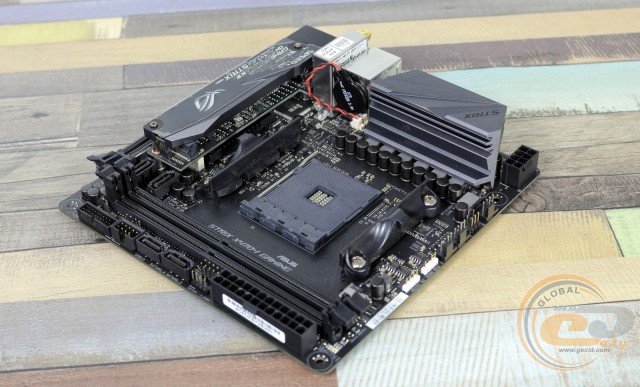

ASUS ROG STRIX X470-I GAMING

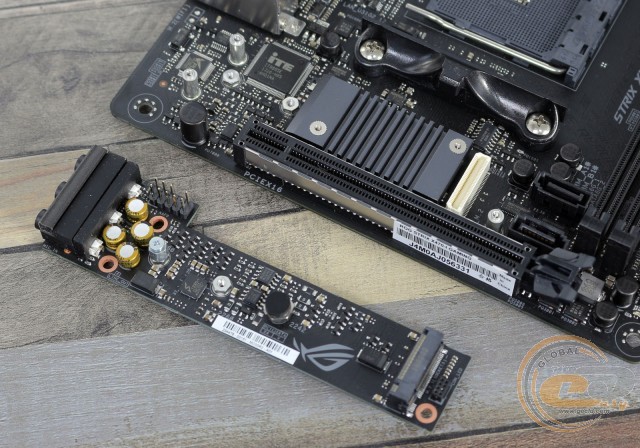

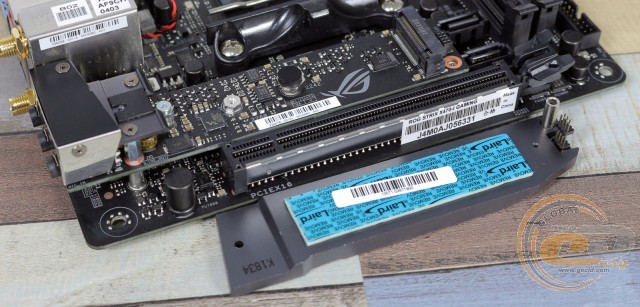

З цікавих особливостей в очі відразу впадає оригінальна конструкція в нижній частині друкованої плати, яка одночасно є і звуковою підсистемою, і одним з двох інтерфейсів M.2 Socket 3 з масивним радіатором зверху, покликаним відводити тепло від накопичувача, уникаючи його перегріву і зниження швидкості роботи.

ASUS ROG STRIX X470-I GAMING

А під самою платою зі звуковою підсистемою можна виявити чіпсетний радіатор з ребрами. За таке цікаве інженерне рішення виробник однозначно заслуговує на похвалу, адже саме завдяки цьому ви отримаєте і флагманську звукову підсистему, і пару інтерфейсів M.2 у такому компактному форматі.

ASUS ROG STRIX X470-I GAMING

Що ж стосується зручності складання, то у процесі у нас виникли претензії тільки до розташування двох портів SATA між DIMM-слотами і роз'ємом PCI Express x16. Доступ до них виявляється не дуже зручним після встановлення габаритного кулера, відеокарти і модулів пам'яті. Але це пояснюється компактними розмірами самої плати, тому краще вже з ними, ніж без них взагалі.

ASUS ROG STRIX X470-I GAMING

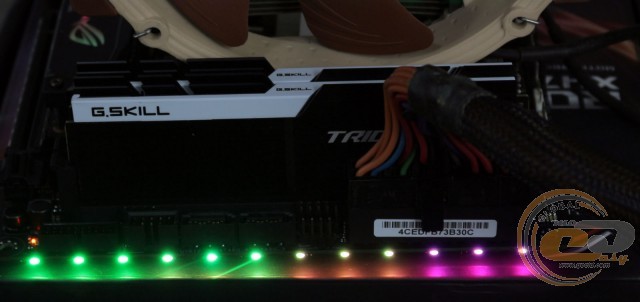

LED-підсвічування оснащений тільки радіатор охолодження накопичувача M.2 і правий край друкованої плати, де розпаяні дванадцять світлодіодів. Також відзначимо наявність колодок підключення світлодіодних стрічок.

ASUS ROG STRIX X470-I GAMING

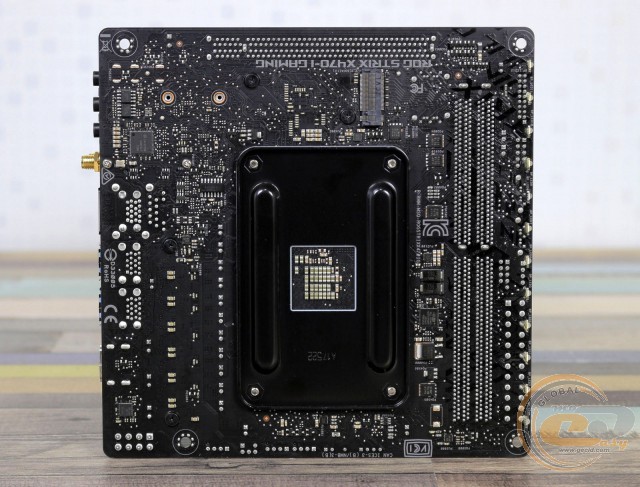

На зворотному боці друкованої плати, крім опорної пластини процесорного роз'єму, знаходиться другий слот M.2 Socket 3 і ряд елементів підсистеми живлення процесу, тому при монтажі плати в корпус рекомендуємо дотримуватися підвищеної обережності.

ASUS ROG STRIX X470-I GAMING

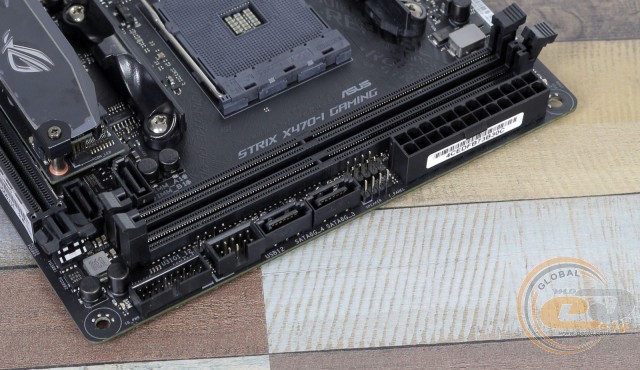

Більшість роз'ємів зосереджено на правому боці друкованої плати. Тут знаходяться такі елементи: джампер скидання CMOS, роз'єм підключення температурного датчика, колодка підключення фронтальної панелі і дві колодки для виносних панелей з портами USB.

Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх шість: чотири зовнішніх і два внутрішніх. Також не варто забувати про двох високошвидкісних USB 3.1 Gen 2 на інтерфейсній панелі.

ASUS ROG STRIX X470-I GAMING

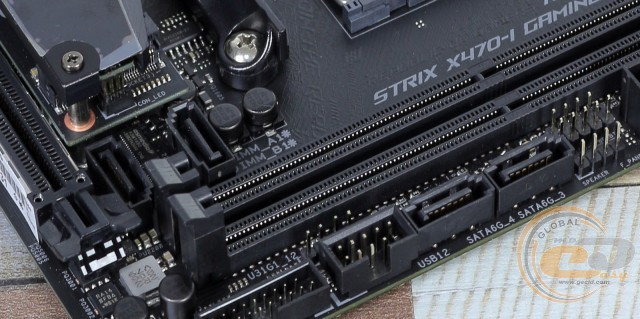

Можливості організації дискової підсистеми представлені двома згаданими вище інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), а також чотирма портами SATA 6 Гбіт/с. Відзначимо і кілька особливостей, пов'язаних з організацією дискової підсистеми:

  • при встановленому процесорі AMD Ryzen 1-ого або 2-четвертого покоління, інтерфейс M.2 на зворотному боці ділить пропускну здатність зі слотом PCI Express 3.0 x16, тому в разі встановлення PCIe-накопичувача для відеокарти залишиться тільки вісім ліній;
  • у разі встановлення одного з процесорів AMD A / Athlon або AMD Ryzen з графікою Radeon Vega, інтерфейс M.2 на зворотному боці буде відключений;
  • при встановленому процесорі AMD A / AMD Athlon інтерфейс M.2 на лицьовому боціі підтримує встановлення тільки SATA-накопичувачів.

ASUS ROG STRIX X470-I GAMING

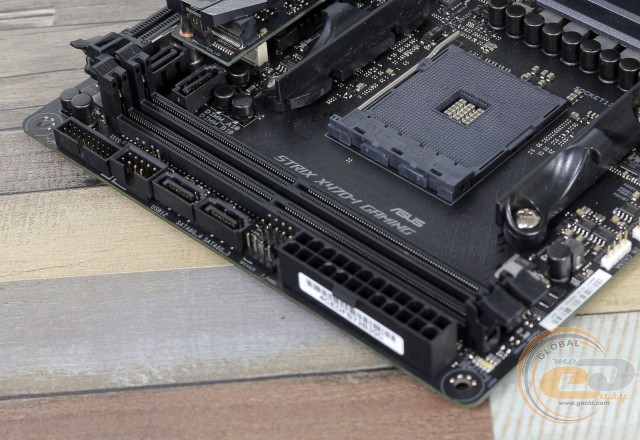

Системна плата ROG STRIX X470-I GAMING оснащена тільки двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3600 МГц (AMD Ryzen 2-ого покоління), DDR4-3400 МГц (AMD Ryzen / AMD Ryzen з графікою Radeon Vega) або DDR4-2400 МГц (AMD A / Athlon). Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS ROG STRIX X470-I GAMING

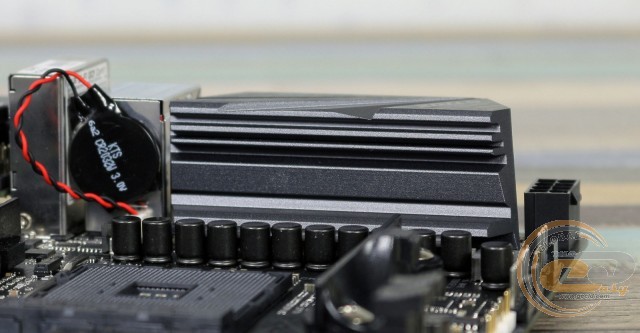

Крім згаданого раніше чіпсетного радіатора, система охолодження розглянутої плати має радіатор на елементах підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 43,2°C (при розгоні - 44,8°C);
  • радіатор охолодження елементів підсистеми живлення - 51,2°C (при розгоні - 53,5°C);
  • дроселі підсистеми живлення - 54,6°C (при розгоні - 59,1°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

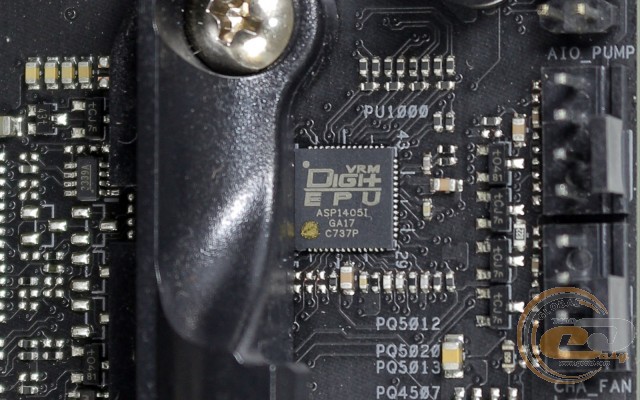

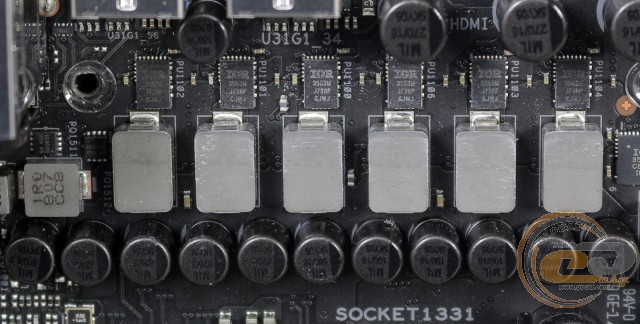

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотілі конденсатори, феритові дроселі та мікросхеми IR3553M.

ASUS ROG STRIX X470-I GAMING

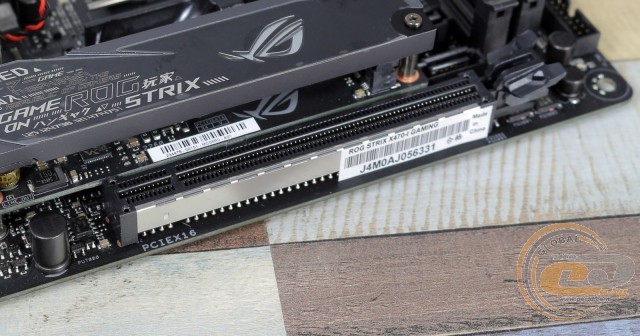

За традицією для формату Mini-ITX можливості розширення функціональності материнської плати ROG STRIX X470-I GAMING представлені тільки одним слотом PCI Express 3.0 x16 з посиленою конструкцією для підтримки потужних відеокарт.
