Огляд і тестування материнської плати ROG STRIX X299-XE GAMING: охолоджуємо гарячий норов платформи LGA2066

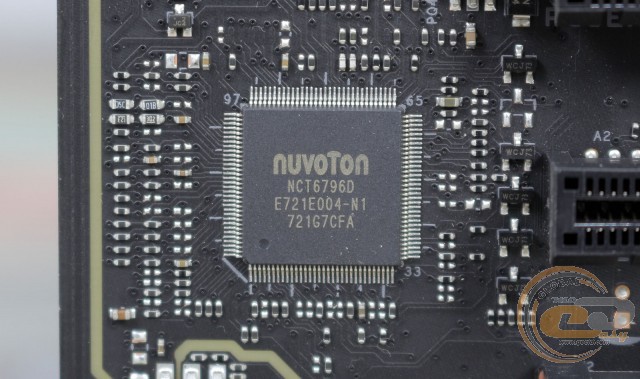

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6796D, яка керує роботою системних вентиляторів, портом COM, а також забезпечує моніторинг.

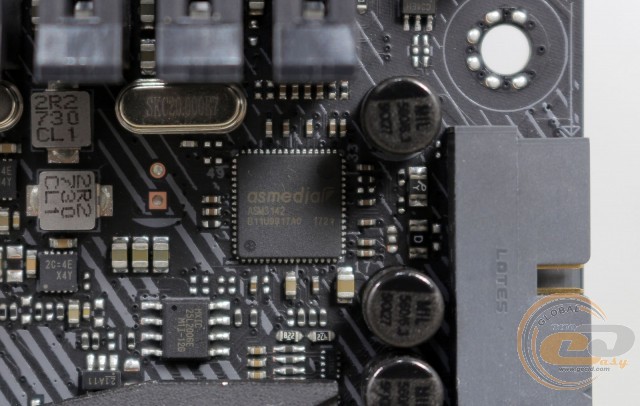

Коректна робота портів USB 3.1 Gen 2 забезпечена силами пари мікросхем ASMedia ASM3142.

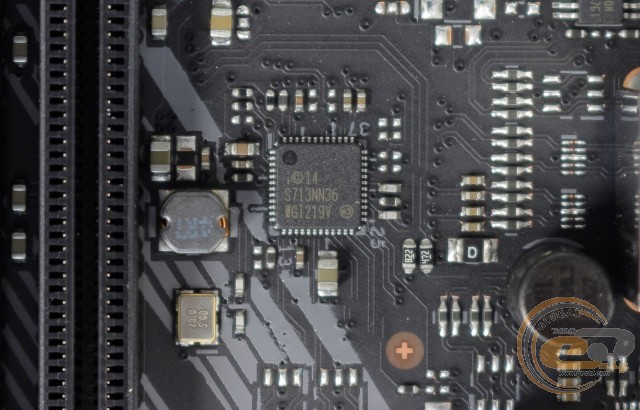

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. А для пріоритезації трафіку можна використовувати комплектну фірмову утиліту GameFirst IV.

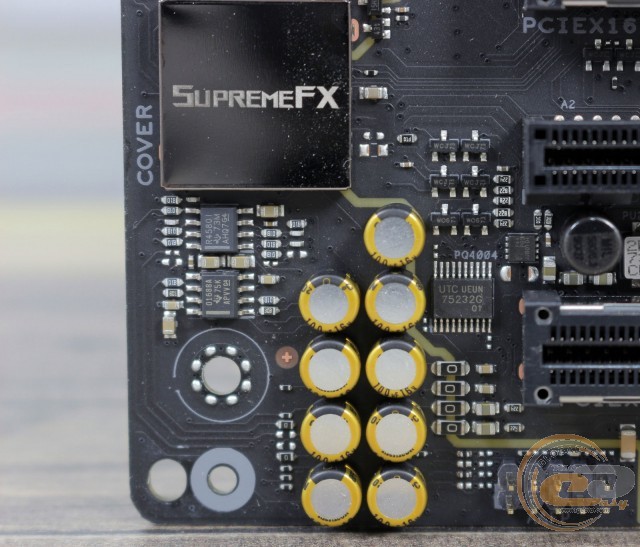

Звукова підсистема материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC S1220A. В обв'язці використовуються японські аудіоконденсатори для поліпшення якості відтворення звуку й пара підсилювачів TI R4580I і OPA 1688A. Сама ж область текстоліту зі звуковим трактом екранована за допомогою захисної смужки. До того ж правий і лівий аудіоканали розташовані на окремих шарах друкованої плати.

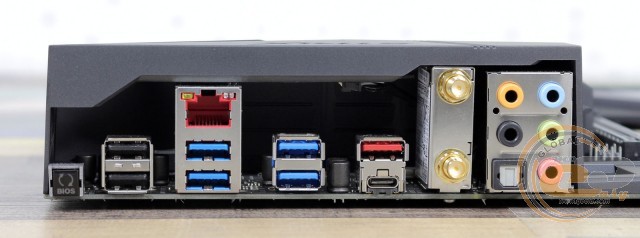

Інтерфейсна панель моделі ROG STRIX X299-XE GAMING містить такі порти:

• 1 x LAN (RJ45);
• 1 x USB 3.1 Gen 2 Type-A;
• 1 x USB 3.1 Gen 2 Type-C;
• 4 x USB 3.1 Gen 1;
• 2 x USB 2.0;
• 1 х оптичний S/PDIF out;
• 1 х кнопка «USB BIOS Flashback»;
• 5 x аудіопортів.

Подібне компонування інтерфейсної панелі можна сміливо назвати відмінним, оскільки воно надає користувачеві бездротові інтерфейси Wi-Fi 802.11a/b/g/n/ac і Bluetooth 4.2, велику кількість портів USB (включаючи два високошвидкісні USB 3.1 Gen 2), оптичний аудіовихід, а також забезпечує зручне підключення багатоканальної акустики. Окремо відзначимо зручне оновлення прошивки BIOS із флеш-накопичувача за допомогою відповідної кнопки.

У ROG STRIX X299-XE GAMING є дуже хороші можливості для організації охолодження всередині системного корпуса. В наявності сім роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, ще два призначені для системних пропелерів, пара для підключення водоблока СВО і ще один використовується для допоміжного вентилятора охолодження накопичувачів M.2.

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

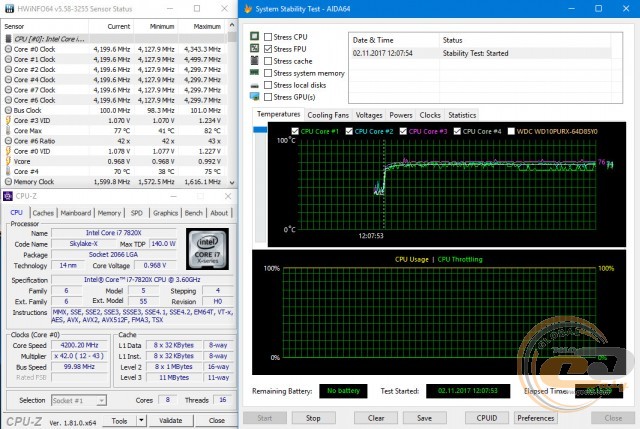

Скориставшись функцією автоматичного розгону в BIOS у режимі «TPU I», ми отримали частоту процесора Intel Core i7-7820X на рівні 4200 МГц.

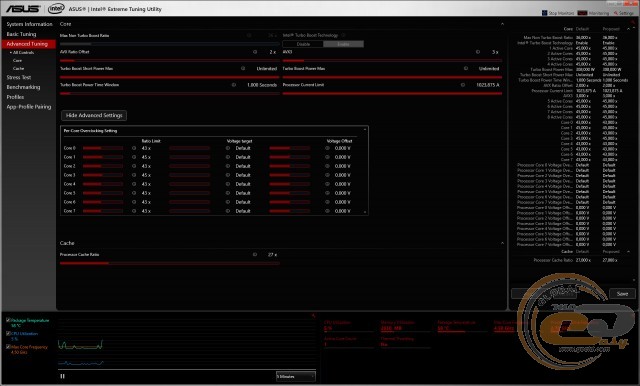

Як бачимо, у режимі «TPU I» задане автоматичне зменшення швидкості на 200 МГц при виконанні AVX-інструкцій і на 300 МГц для AVX-512. В Intel Extreme Tuning Utility ми спробували здійснити й ручний розгін, але отримати вищі результати, ніж в автоматичному режимі, так і не вдалося.

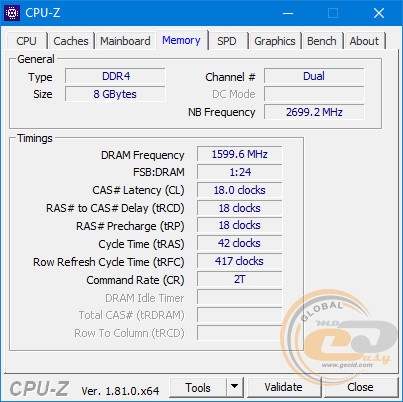

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 стабільно працювали на частоті  DDR4-3200 МГц.

Тестування

Для перевірки можливостей материнської плати ROG STRIX X299-XE GAMING використовувалося таке обладнання:

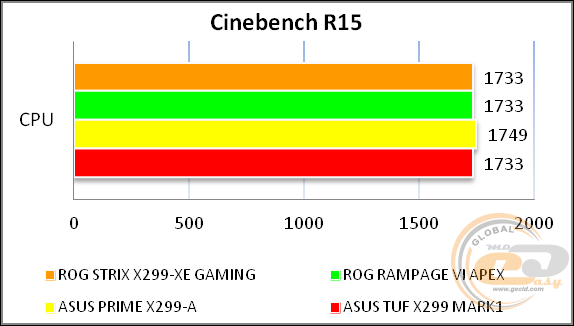

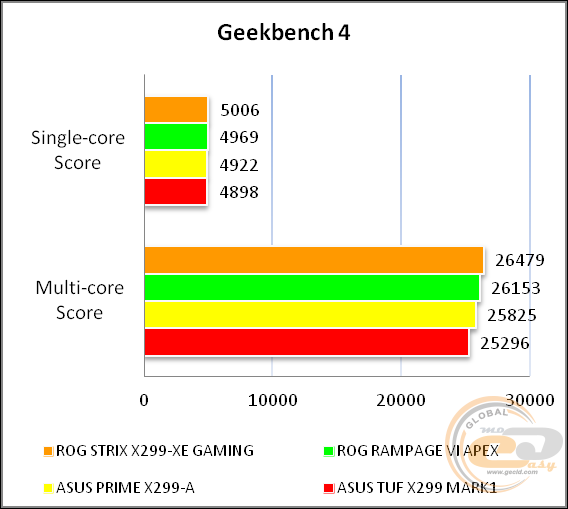

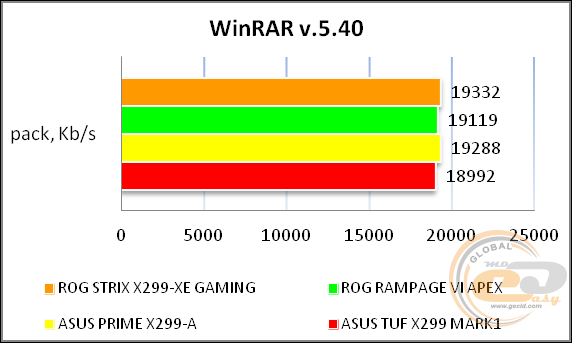

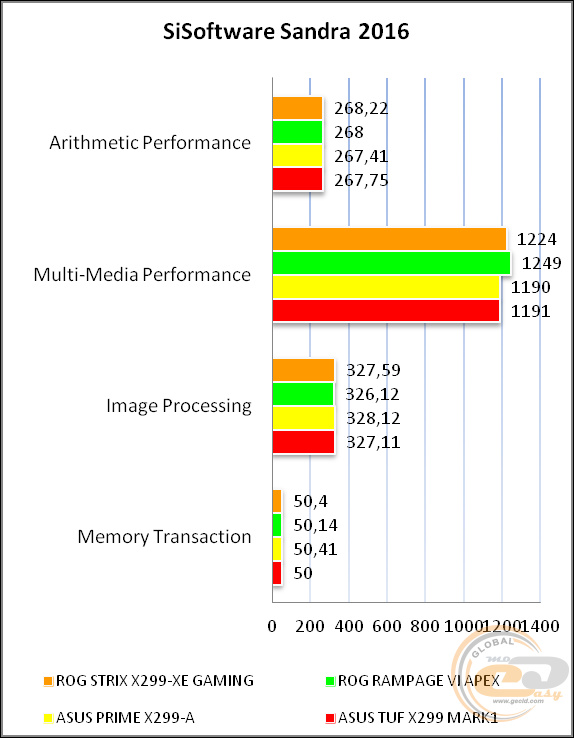

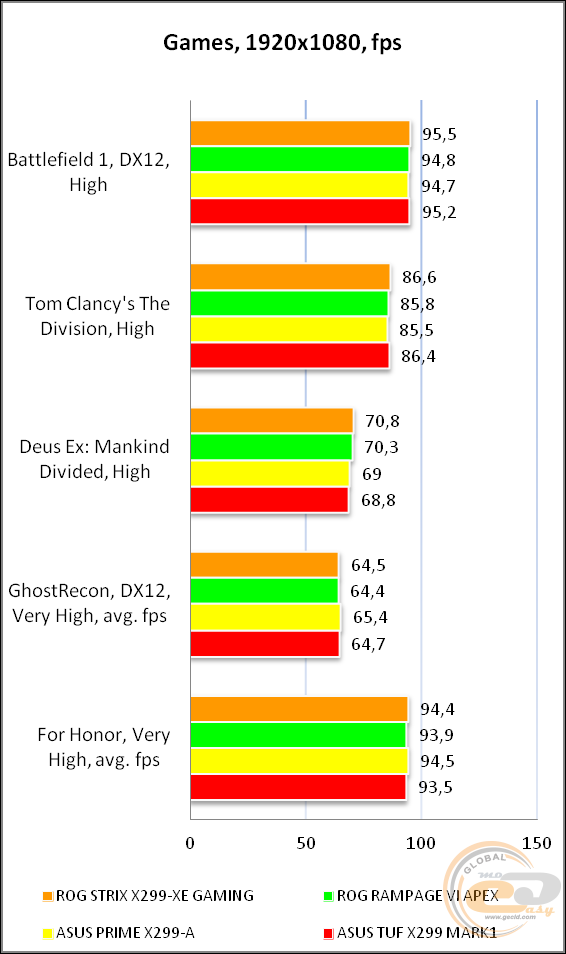

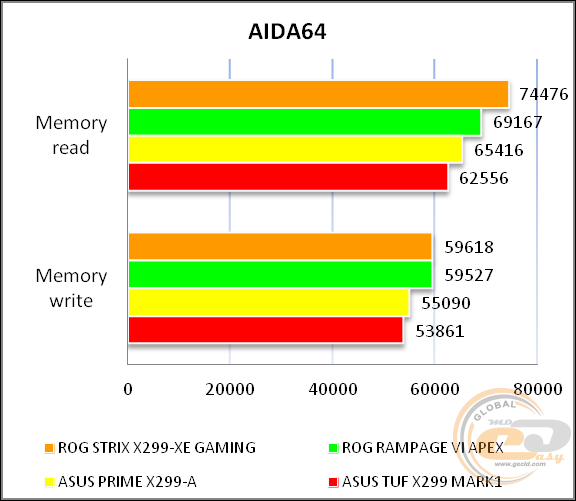

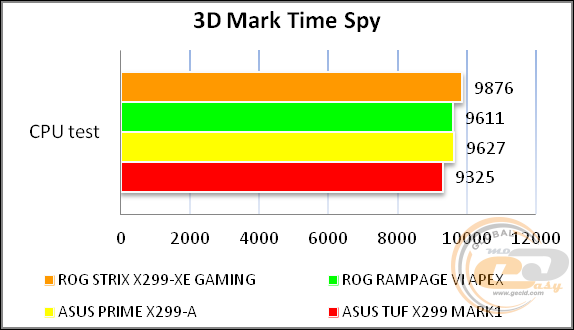

Продемонстровані результати вказують на відмінну якість виконання новинки, використання хорошої елементної бази й вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Попередньо встановлено звукова підсистема на основі флагманського кодека демонструє дуже хорошу якість звуку, якого буде більш ніж достатньо для повсякденного використання.

Висновки

Материнська плата ROG STRIX X299-XE GAMING у процесі тестування зарекомендувала себе як дуже вдала модель для геймерів і оверклокерів, які хочуть скласти топову систему з одним із нових процесорів сімейства Intel Core X. На користь її придбання вказує відмінне сучасне оснащення, наявність бездротових інтерфейсів, строгий дизайн, який можна за бажання освіжити за допомогою фірмового підсвічування, якісна звукова підсистема і ще величезна кількість найрізноманітніших функцій і переваг. Окремо виробник подбав про стабільність і надійність роботи системи з розігнаним процесором, збільшивши радіатор на елементах підсистеми живлення, а також додавши до комплекту постачання 40-мм вентилятор, щоб мінімізувати ризик перегрівання ланцюга живлення процесора.

Що ж стосується особливостей, з огляду на доволі велику кількість сторонніх контролерів, а також багатого оснащення, ви можете зіткнутися з обмеженням щодо одночасного використання низки інтерфейсів, про які ми згадували раніше.

Загалом ROG STRIX X299-XE GAMING виглядає вельми цікавим рішенням без будь-яких яскраво виражених недоліків. Плата точно припаде до душі любителям експериментувати з розгоном у домашніх умовах.

Переваги:

• надійна цифрова підсистема живлення;
• посилена система охолодження ланцюга живлення процесора;
• поліпшена елементна база для надійнішої і стабільнішої роботи материнської плати;
• наявність підсвічування ASUS AURA Sync;
• приємний дизайн;
• підтримка портів USB 3.1 Gen 2;
• багаті можливості з організації дискової підсистеми;
• гігабітовий LAN-контролер від Intel з можливістю пріоритезації трафіку;
• вбудований модуль бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.2;
• розширений комплект постачання;
• якісна звукова підсистема;
• хороше компонування інтерфейсної панелі;
• підтримка низки корисних фірмових технологій.

Особливості:

• обмеження щодо одночасного використання низки інтерфейсів.

Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
