Огляд і тестування материнської плати ROG STRIX X299-XE GAMING: охолоджуємо гарячий норов платформи LGA2066

Незважаючи на те, що з моменту анонсу нової платформи Socket LGA2066 пройшло вже кілька місяців, ми встигли познайомити вас далеко не з усіма материнськими платами на чіпсеті Intel X299, що заслуговують на увагу. Саме тому буде цілком актуально поговорити про відносно свіжу новинку від  ASUS − ROG STRIX X299-XE GAMING, яка була представлена у вересні 2017 року .

Важливий акцент при її розробці компанія ASUS зробила на додаткове охолодження елементів підсистеми живлення процесора. Для цього не лише було збільшено площу радіатора, але й до комплекту постачання включено 40-мм вентилятор, щоб максимально знизити ризик перегрівання. А все тому, що розгін нових флагманських процесорів платформи Socket LGA2066 далеко не завжди проходив гладко, й час від часу користувачі й професійні оверклокери стикалися з проблемою підвищеної температури ланцюга живлення процесора. Причому це стосувалося не лише екстремального розгону, але й незначного підвищення частоти для повсякденного використання.

Специфікація

Упаковка і комплектація

Дана модель потрапляє до рук покупця в картонній коробці з уже добре нам знайомим оформленням, виконаним переважно в темних тонах і з кольоровим логотипом серії на лицьовій стороні. Відзначимо й відмінне інформаційне наповнення упаковки, яке повністю відображає ключові переваги й технічні характеристики материнської плати.

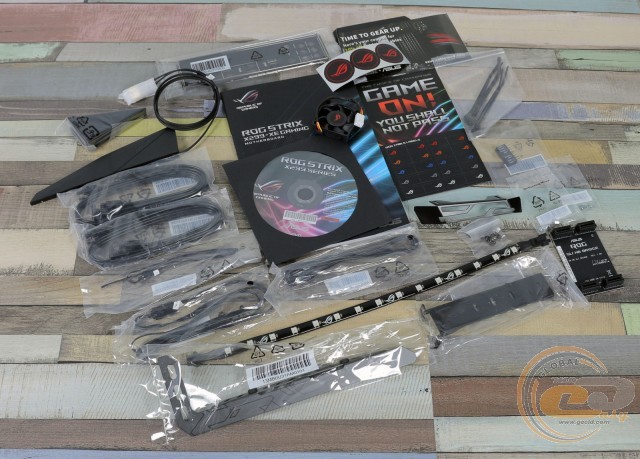

У коробці ми виявили наступне набір аксесуарів :

• диск із ПЗ;
• набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
• набір паперової документації;
• заглушку інтерфейсної панелі;
• чотири SATA-шлейфи;
• місток 2-Way NVIDIA SLI;
• набір маркувальних наліпок для кабелів;
• набір гвинтиків для M.2-накопичувачів;
• набір термодатчиків;
• скобу вертикального кріплення M.2-накопичувача;
• 40-мм вентилятор з кріпленням;
• комбіновану антену Wi-Fi і Bluetooth;
• світлодіодну стрічку (30 см);
• кабель підключення світлодіодної стрічки;
• кріплення для роздрукованих на 3D-принтері компонентів.

Дизайн і особливості плати

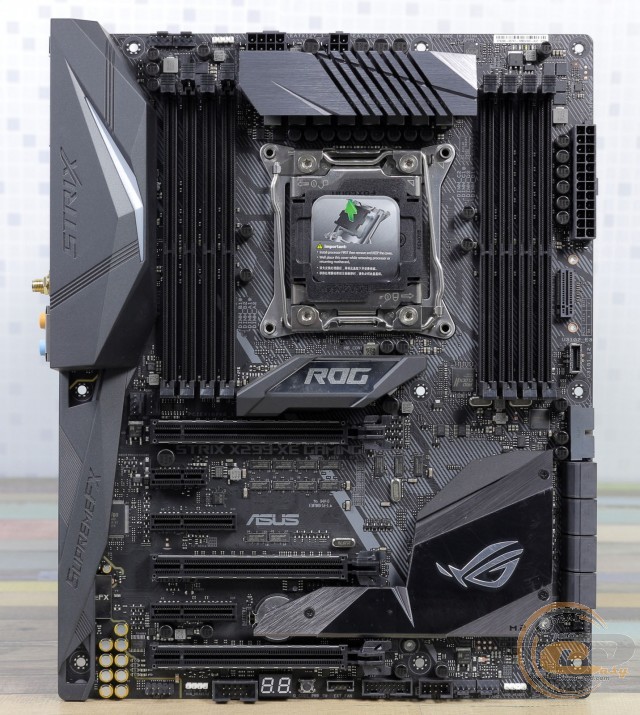

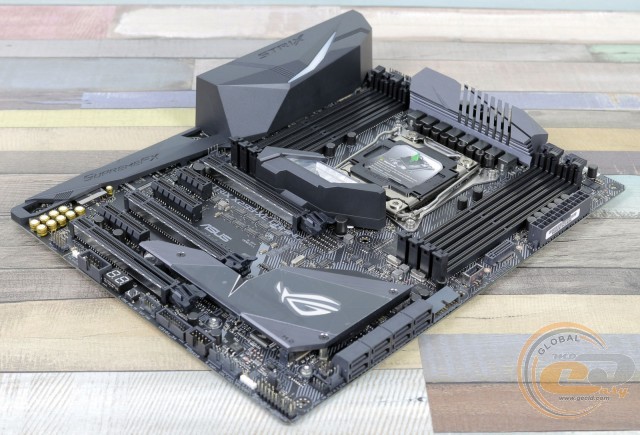

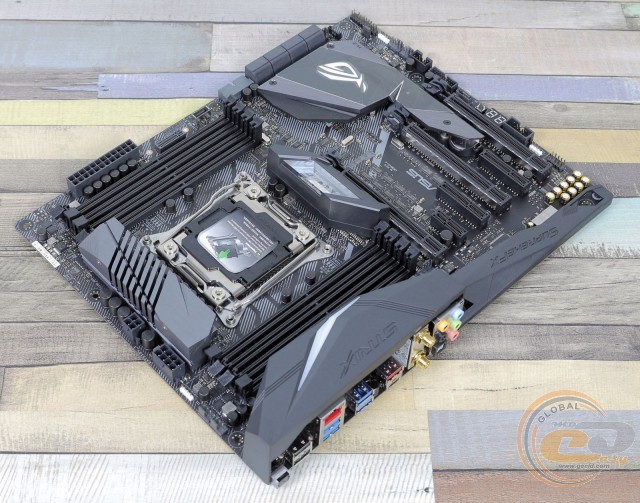

Новинка виконана на друкованій платі формату ATX (305 x 244 мм) і своїм дизайном продовжує традиції всієї серії ROG STRIX, де переважає суворе оформлення в темних тонах, трохи розбавлене візерунком білого кольору на текстоліті.

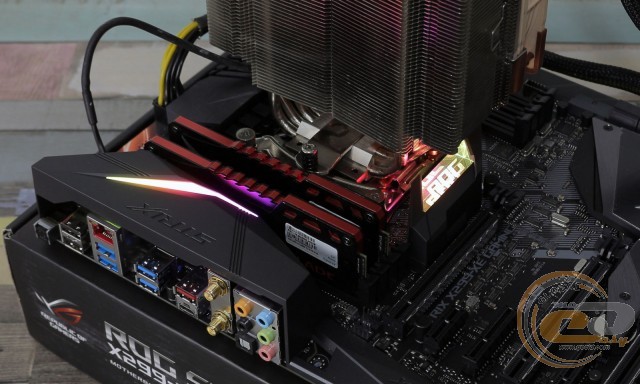

Вже традиційною перевагою сучасних плат ASUS стає наявність підсвічування ASUS AURA Sync з можливістю регулювання. У даному випадку підсвічується накладка над інтерфейсною панеллю і вставка в центральній частині. Також не варто забувати про наявність у комплекті постачання 30-см світлодіодної стрічки, що є приємним бонусом для власників корпусів з прозорою бічною панеллю.

До компонування набортних елементів і зручності складання претензій у нас не виникло, адже всі порти й роз'єми розташовані на оптимальних місцях, а DIMM-слоти обладнані засувками лише з одного боку.

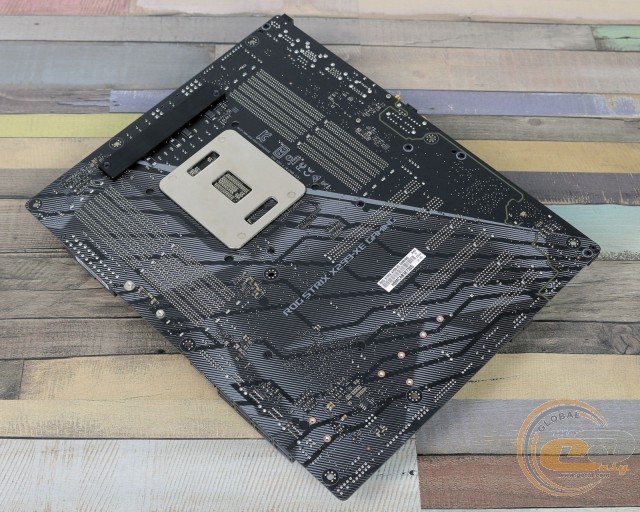

Глянувши на зворотний бік друкованої плати, можна відзначити опорну пластину процесорного роз'єма, гвинти кріплення радіаторів системи охолодження, а також низькопрофільний радіатор на елементах підсистеми живлення, що не вмістилися на лицьовій стороні.

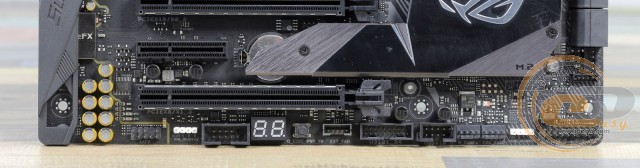

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, роз'єм підключення світлодіодної стрічки, порт COM, діагностичний LED-індикатор, кнопка «Ввімкнення», роз'єми підключення вентиляторів, а також колодка підключення фронтальної панелі.

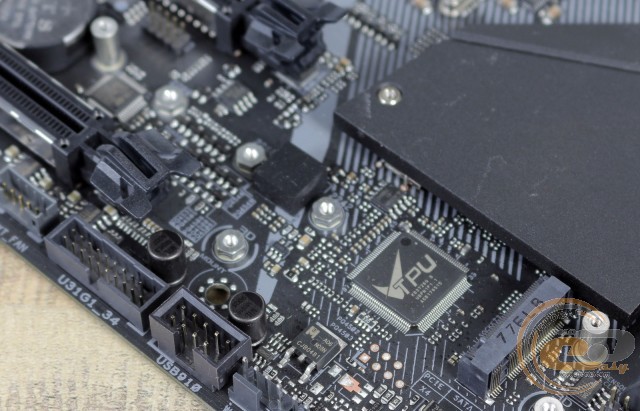

Додатково відзначимо дві колодки для активації портів USB: одну для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі реалізовано підтримку двох внутрішніх і двох зовнішніх інтерфейсів USB 2.0, восьми USB 3.1 Gen 1 (чотирьох внутрішніх і чотирьох зовнішніх) і трьох USB 3.1 Gen 2 (одного внутрішнього і двох зовнішніх).

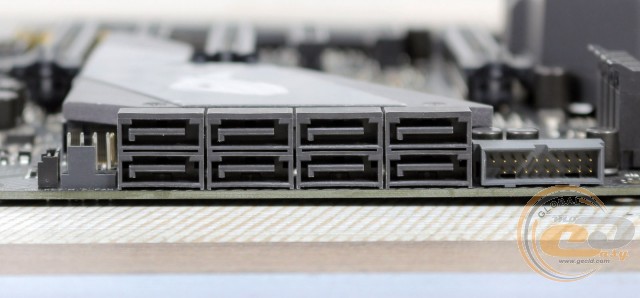

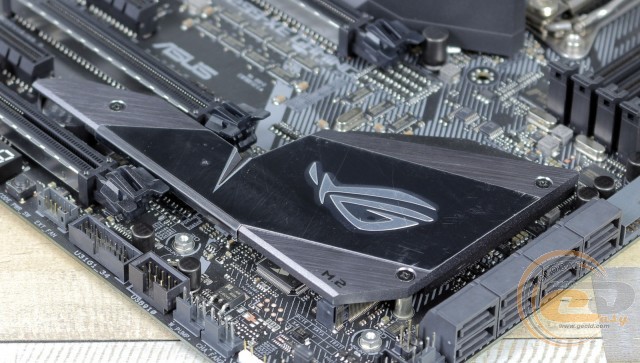

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і вісьмома портами SATA 6 Гбіт/с. З огляду на недостатню кількість вільних чіпсетних ліній, інтерфейс M.2 («M.2_1») ділить пропускну спроможність з одним портом SATA 6 Гбіт/с («SATA6G_1»).

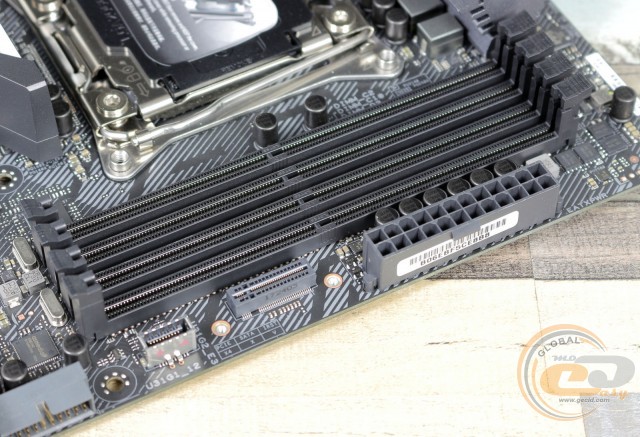

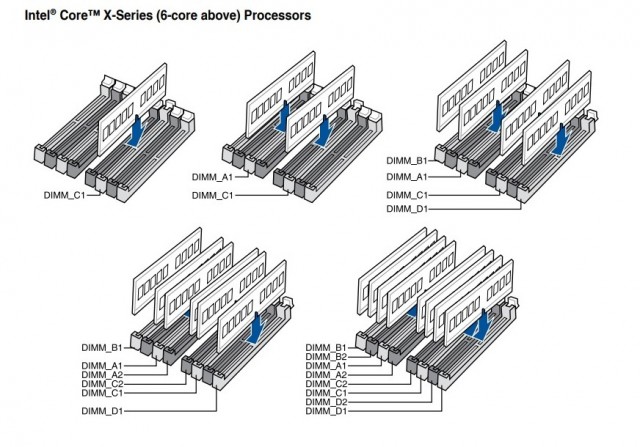

ROG STRIX X299-XE GAMING оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

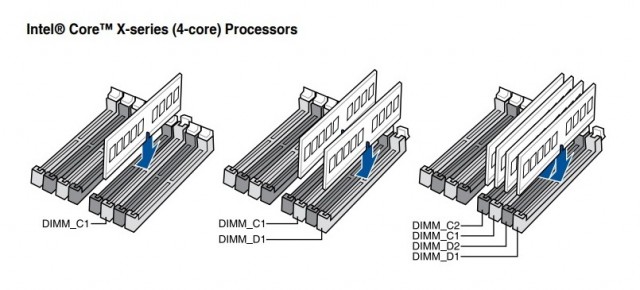

Як бачимо, в разі встановлення одного з чотириядерних процесорів серії Intel Core X, працюватимуть лише праві чотири DIMM-слоти. Відповідно, максимальний об'єм пам'яті сягає 64 ГБ. Якщо ж використовується модель з 6 ядрами або більше, максимальний об'єм підвищується до 128 ГБ.

Додатково відзначимо розташований на правій стороні друкованої плати другий інтерфейс M.2 з вертикальною орієнтацією, другу колодку для підключення виносної панелі з портами USB 3.1 Gen 1 і колодку USB 3.1 Gen 2.

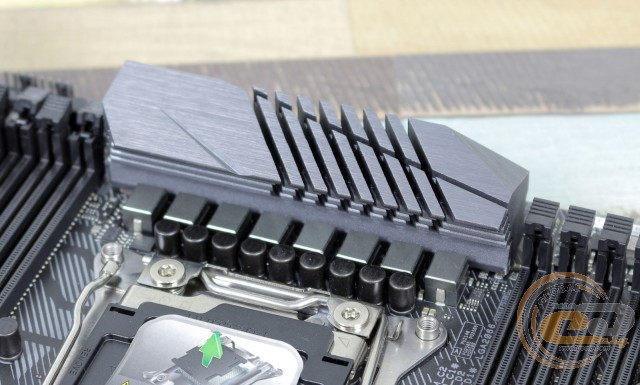

Система охолодження складається з двох основних алюмінієвих радіаторів. Один встановлений безпосередньо на чіпсеті Intel X299, тоді як другий відповідає за охолодження елементів підсистеми живлення. У разі оверклокінгу топових моделей виробник рекомендує додатково встановлювати на другий радіатор комплектний 40-мм вентилятор, щоб уникнути перегрівання.

у процесі тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета  – 31,3°C (при розгоні − 32,6°C);
• радіатор охолодження елементів підсистеми живлення процесора  – 42°C (при розгоні − 45,5°C);
• дроселі підсистеми живлення процесора  – 47,2°C (при розгоні − 52,5°C).

Отримані результати можна сміливо охарактеризувати як дуже хороші, тому у вас буде достатній запас до критичних значень при розгоні, особливо якщо ви додатково встановите комплектний вентилятор охолодження радіатора на VRM.

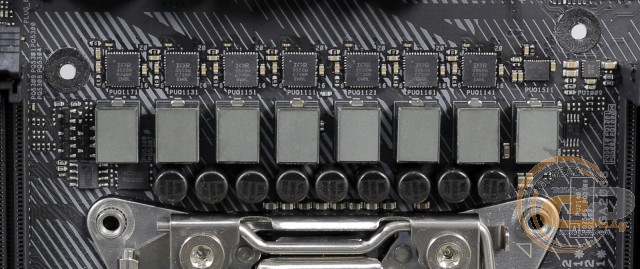

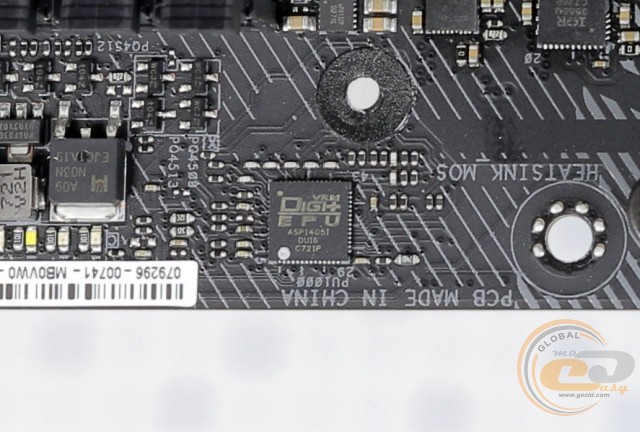

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотілі конденсатори, мікросхеми IR3555 і дроселі з феритовим осердям.

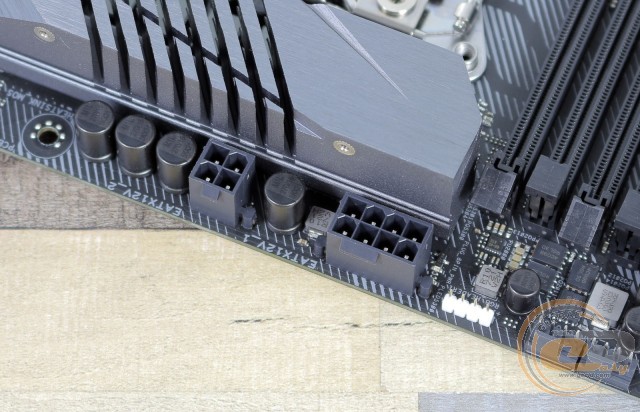

Для подачі напруги живлення призначені основний 24-контактний і два додаткові роз'єми (8- і 4-контактні), що дозволить вам уникнути будь-яких обмежень під час екстремального розгону.

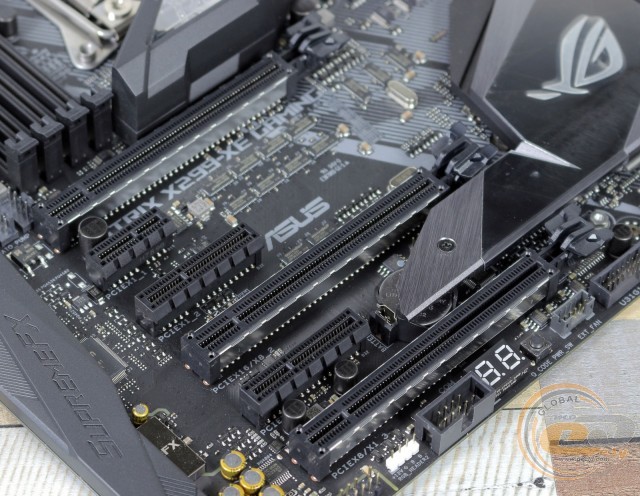

Для розширення функціональності материнської плати є шість слотів :

1. PCI Express 3.0 x16;
2. PCI Express 3.0 x1;
3. PCI Express 3.0 x4;
4. PCI Express 3.0 x16;
5. PCI Express 3.0 x4;
6. PCI Express 3.0 x16.

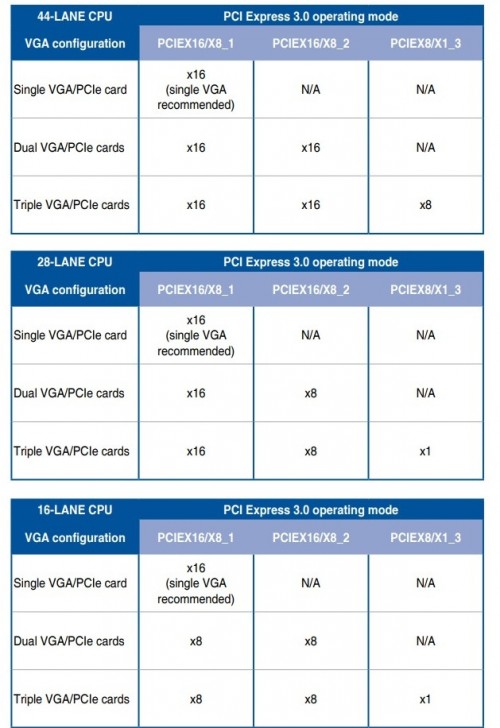

Для встановлення графічних прискорювачів користувачеві доступні 3 слоти PCI Express 3.0 x16 з посиленою конструкцією, які підключені до процесора й ділять між собою (у залежності від встановленої моделі CPU) 44, 28 або 16 ліній стандарту PCI Express 3.0. Лінії можуть розподілятися за однією з наступних схем.

У свою чергу слоти PCI Express 3.0 x4 і PIC Express 3.0 x1 можуть бути використані для інших плат розширення. У зв'язку з нестачею вільних чіпсетних ліній, а також наявністю досволі великої кількості контролерів на материнській платі, є низка обмежень щодо одночасного використання портів і роз'ємів:

• слот PCI Express 3.0 x4 («PCIEX4») ділить пропускну спроможність з чотирма портами SATA 6 Гбіт/с  («SATA6G_5/6/7/8»);
• слот PCI Express 3.0 x1 («PCIEX1_1») ділить пропускну спроможність з фронтальним USB 3.1 Gen 2.
