Огляд материнської плати ASUS ROG STRIX B850-E GAMING WIFI: з акцентом на M.2

Не секрет, що саме  материнські плати із чипсетами з літерою “B” у назві стають основою для більшості ігрових збірок. Зі свіженьким набором логіки AMD B850 для процесорів AMD Ryzen 7000 та 9000 ми уже встигли познайомитися.

А в даному матеріалі мова піде про материнську плату ASUS ROG STRIX B850-E GAMING WIFI на його основі. Щоправда, вона отримала чималенький цінник — близько ₴16700 або $400. А це в свою чергу підказує, що дана плата має стати основою для досить продуктивного ПК на основі “ігрового короля” AMD Ryzen 7 9800X3D або 12- та 16-ядерних Ryzen 9 9900X3D / 9950X3D / 9900X / 9900. Які можливості вона для цього має? Давайте дізнаємося.

Специфікація

Модель	ASUS ROG STRIX B850-E GAMING WIFI
Чипсет	AMD B850
Процесорний роз'єм	AMD Socket AM5
Підтримувані процесори	AMD Ryzen 7000, 8000 та 9000
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 192 ГБ пам'яті із частотою до DDR5-8000+ МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 (x16, залежить від використовуваного процесора) 1 x PCI Express 4.0 x16 (x4)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2242-2280; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2242-22110; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2280; PCIe 5.0 x4, залежить від використовуваного процесора) 2 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с Підтримка RAID 0/1/5/10 (залежить від використовуваного процесора)
LAN	1 x Realtek RTL8126 (5 Гбіт/с)
Wi-Fi / Bluetooth	2x2 MediaTek MT7927 стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек ROG SupremeFX ALC4080
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V
Вентилятори	2 x роз’єми вентилятора CPU (4-контактний) 1 х роз’єм підключення водоблока РСО (4-контактний) 5 x роз’ємів підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 х HDMI 1 x DisplayPort 1 x кнопка скидання CMOS 1 x кнопка оновлення BIOS 1 х USB 4.0 (40 Гбіт/с) Type-C 1 х USB 3.2 Gen 2x2 (20 Гбіт/с, PD 30 Вт) Type-C 6 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x позолочені аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2x2 (підтримує USB Type-C) 1 х USB 3.2 Gen 1 (підтримує 2 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11
Форм-фактор	ATX, 305 x 244 мм
Сайт виробника	ASUS
Сторінка пристрою	ASUS ROG STRIX B850-E GAMING WIFI
Сторінка підтримки	ASUS ROG STRIX B850-E GAMING WIFI (нові версії BIOS, драйверів і т.п.)

Паковання та комплектація

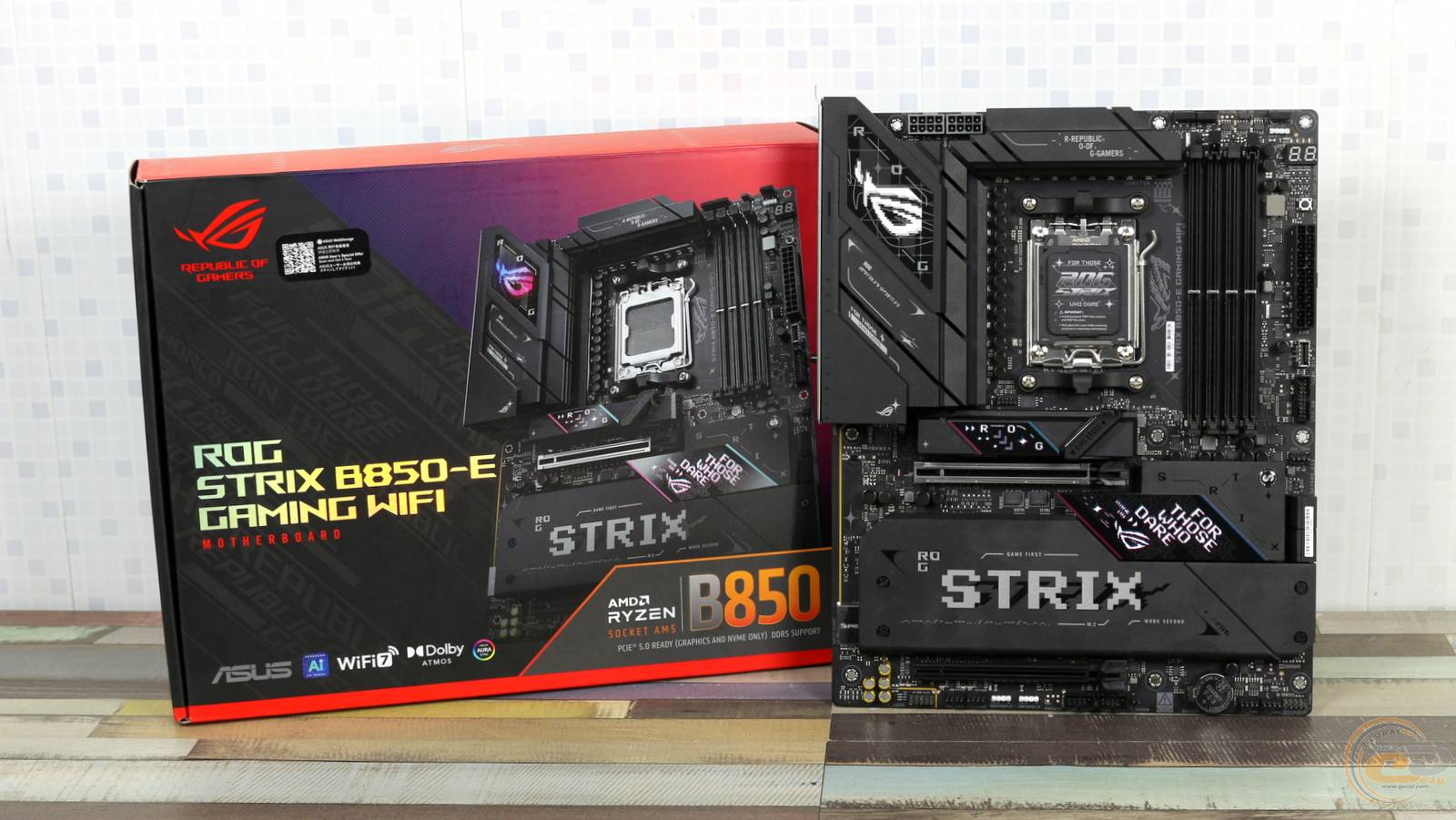

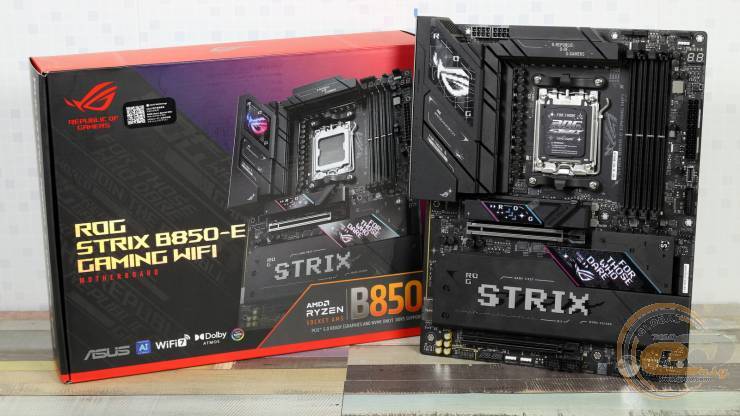

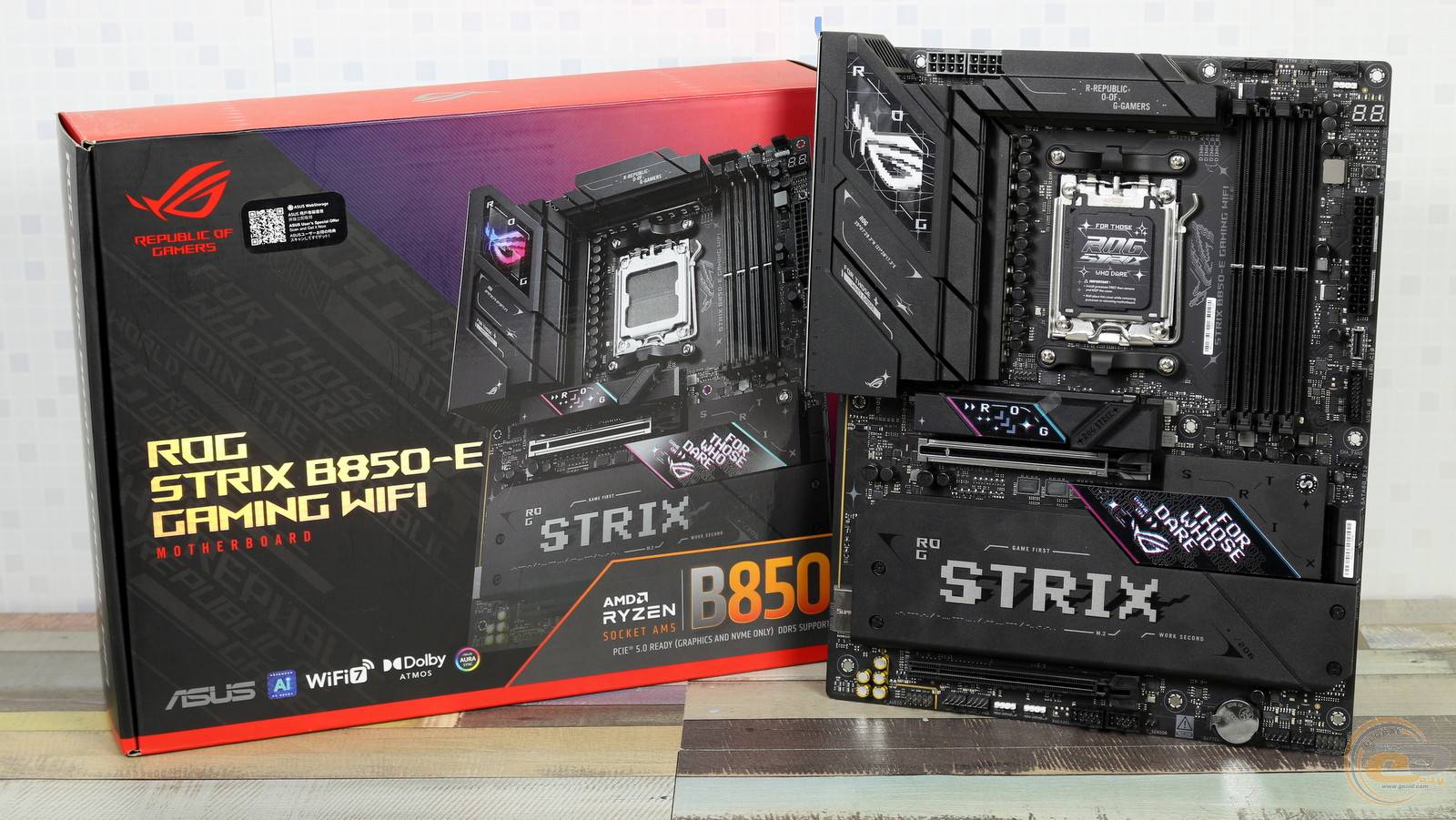

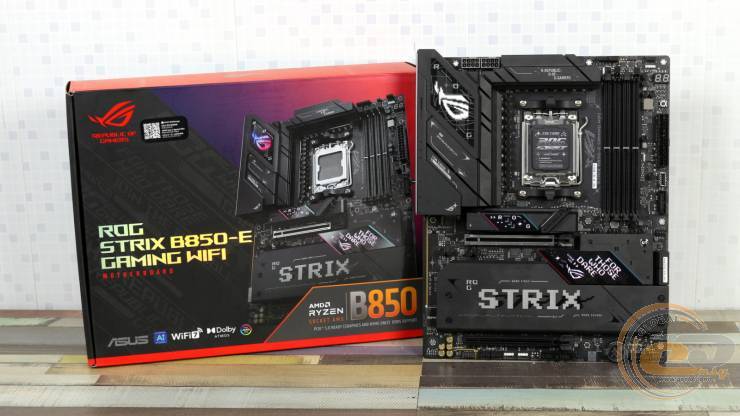

Красива коробка описує ключові характеристики та особливості пристрою і добре захищає його при перевезенні.

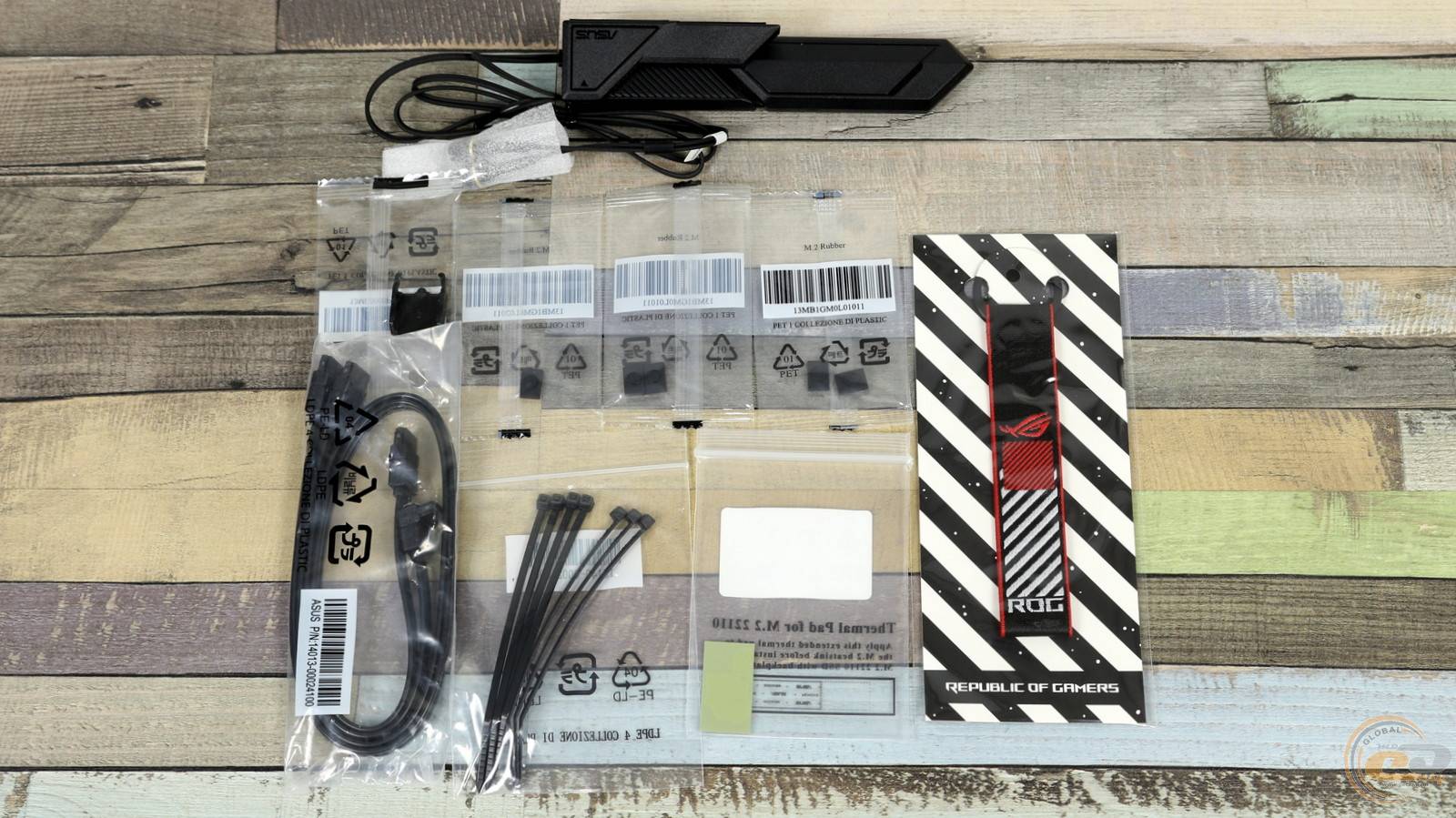

Оскільки у нас на тестуванні представник лінійки ASUS ROG STRIX, то і комплектація тут відповідна:

• два SATA-шлейфи (в тому числі з Г-подібним конектором);
• елементи кріплення M.2-накопичувачів;
• додаткова термопрокладка для накопичувача формат M.2 22110;
• антена Wi-Fi-модуля;
• набір фірмових наліпок на системник, монітор, холодильник, пилосос...;
• брелок;
• набір одноразових стяжок;
• документація користувача.

Дизайн та особливості плати

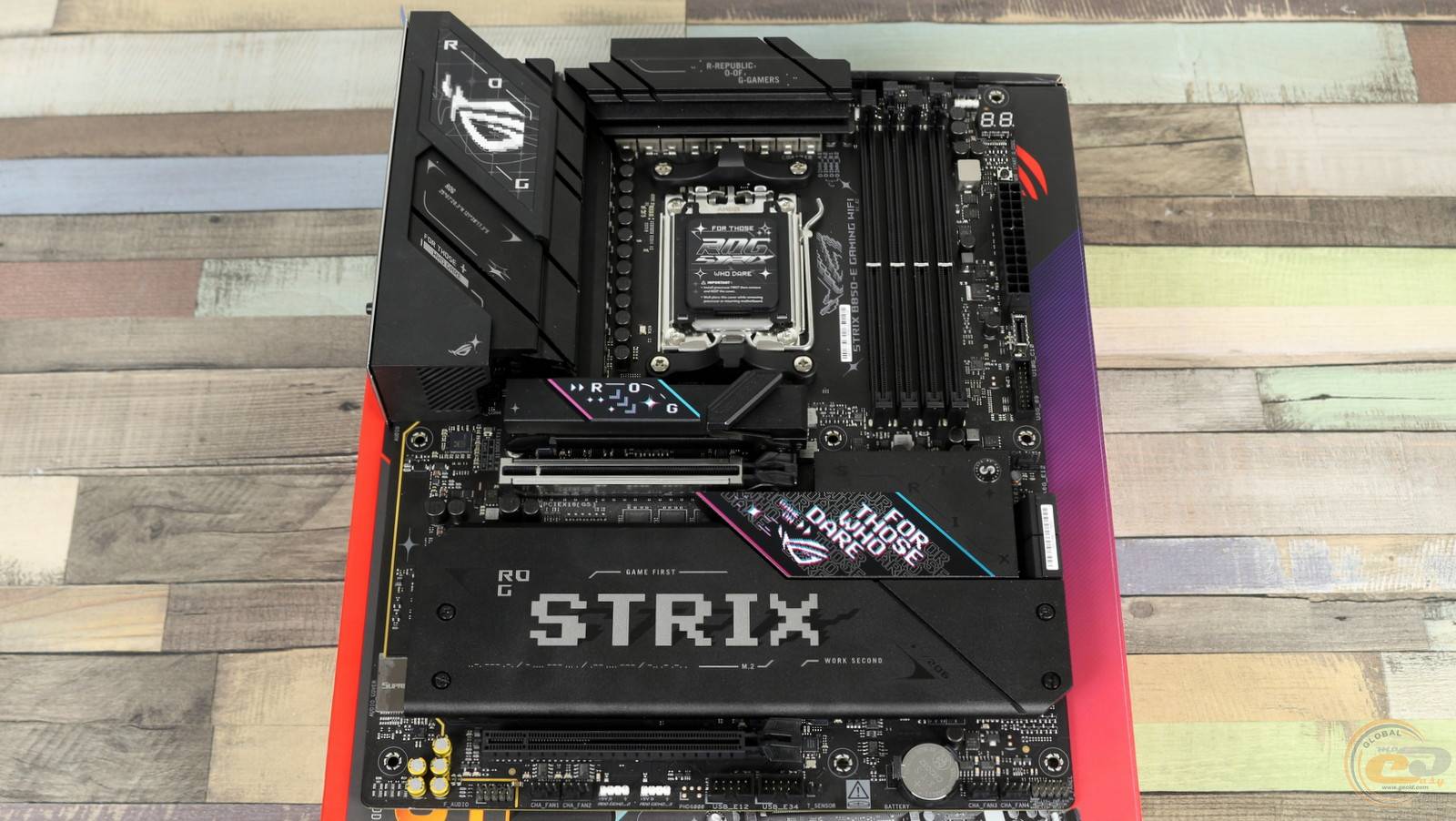

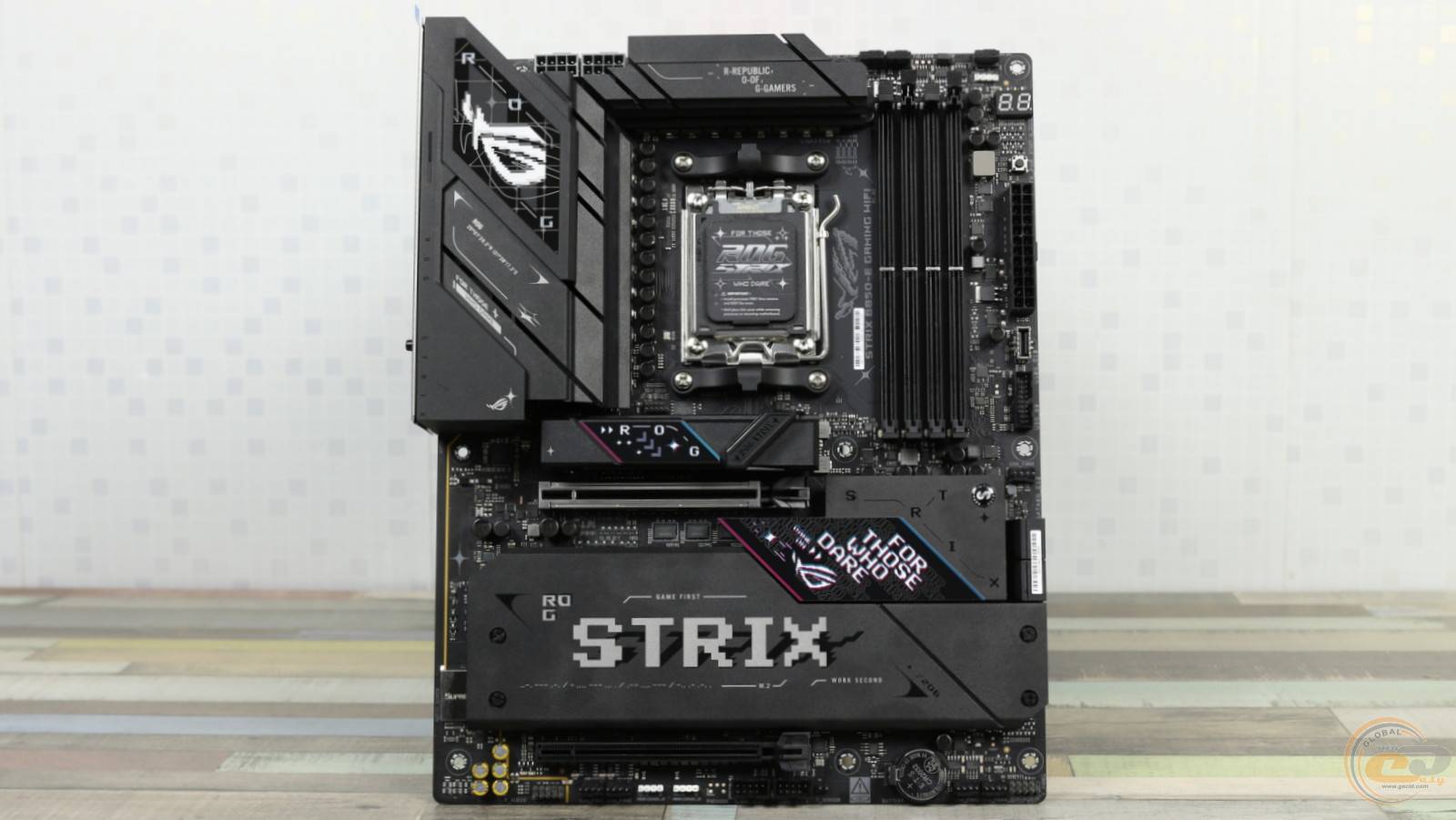

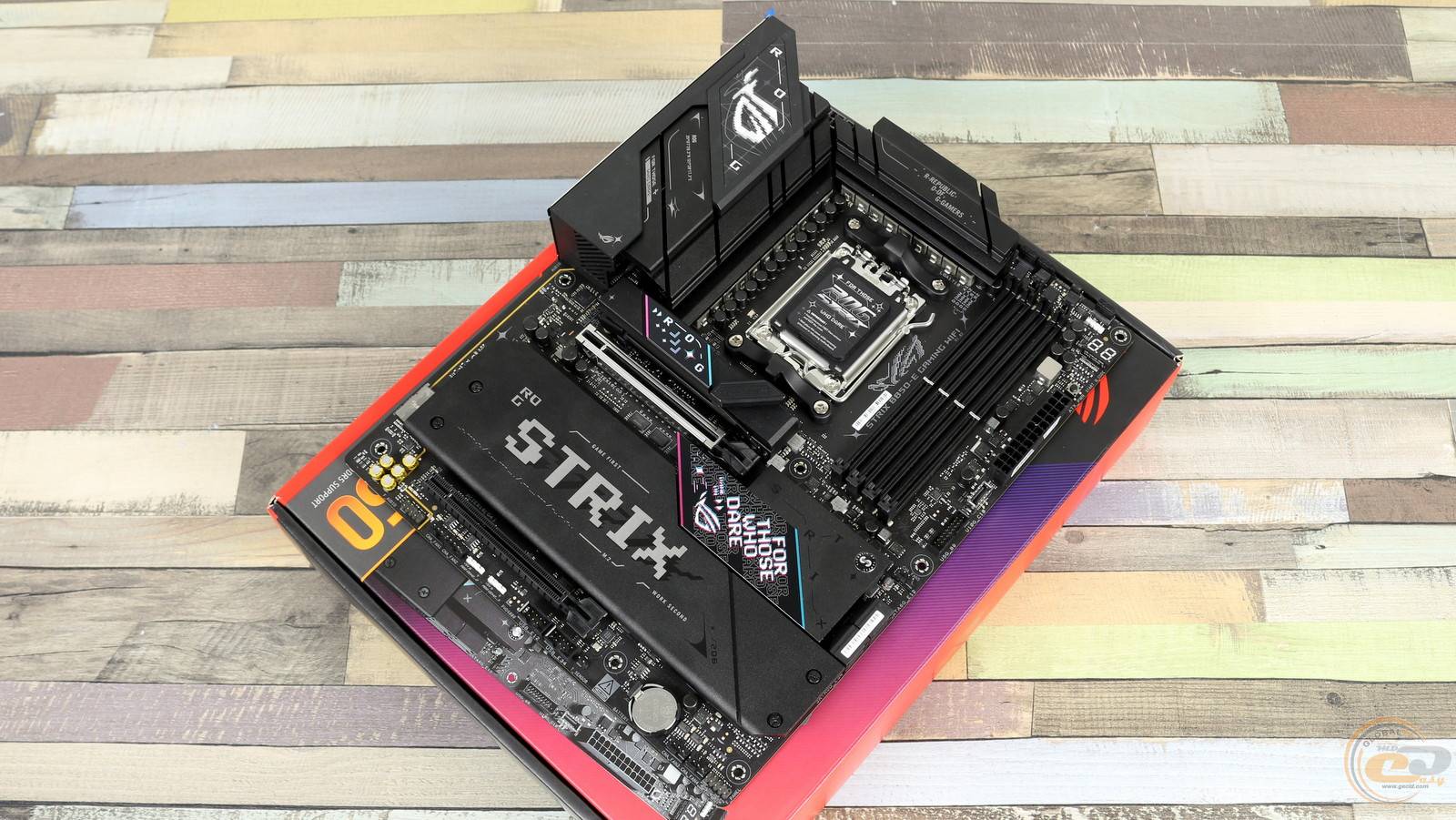

ATX-плата ASUS ROG STRIX B850-E GAMING WIFI розмірами 305 x 244 мм виконана із чорного текстоліту. Аналогічний окрас отримали і радіатори. Втім, є тут і кілька яскравих штрихів, а родзинкою стала пікселізація деяких дизайнерських елементів.

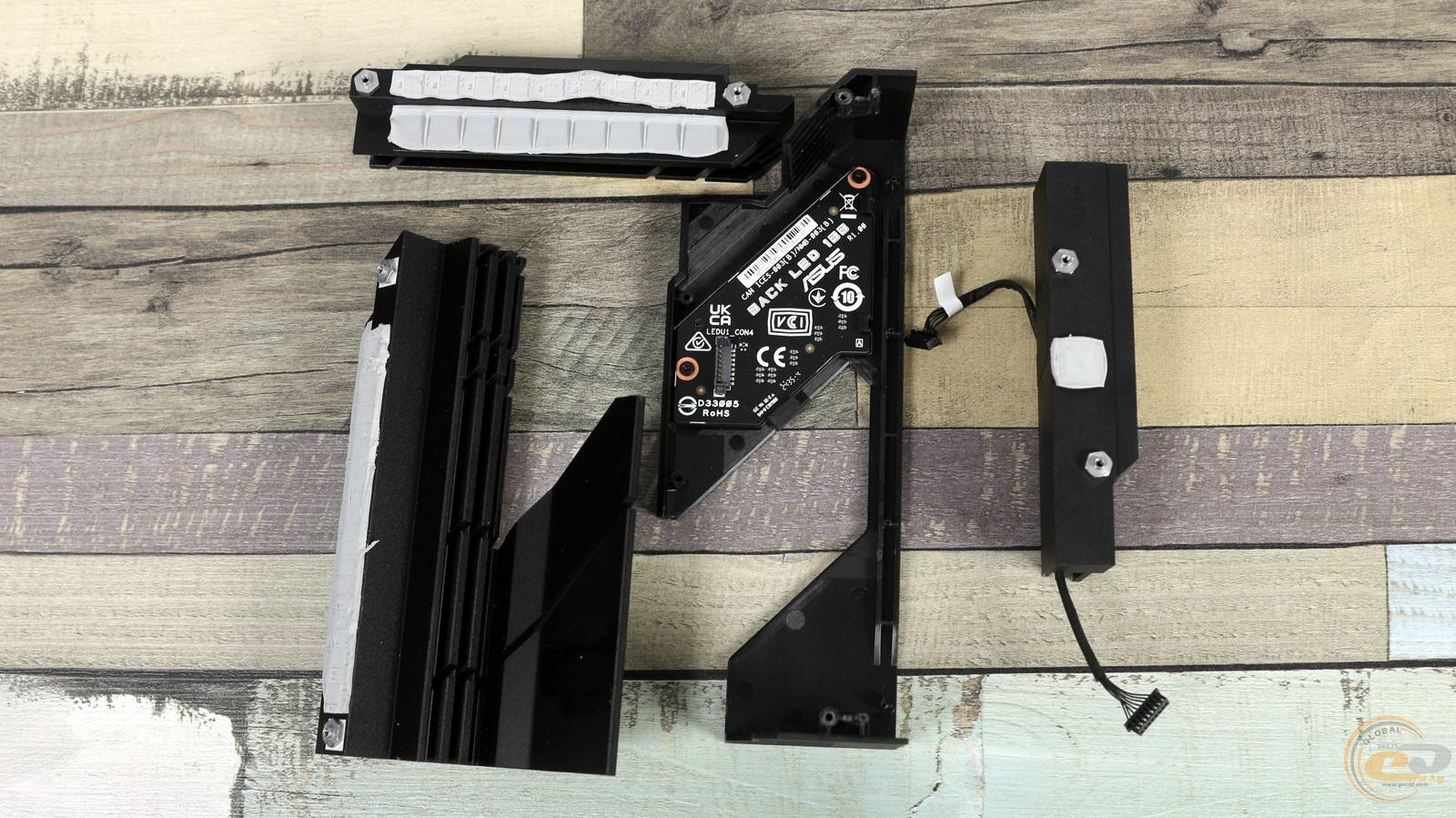

На додачу фірмове “око”, інтегроване у кожух над тильними роз’ємами, отримало RGB-підсвітку ASUS AURA. Тож його світіння можна синхронізувати з іншими компонентами системи, якщо і вони мають підтримку даної опції.

Над оформленням тильної панелі дизайнери також добре попрацювали, от тільки ця краса буде захована від людських очей. В наявності підсилювальна пластина процесорного роз’єму, на якій є наліпка із вказівкою моделі модуля Wi-Fi та Bluetooth. Також довкола можна помітити кріпильні гвинти деяких радіаторів.

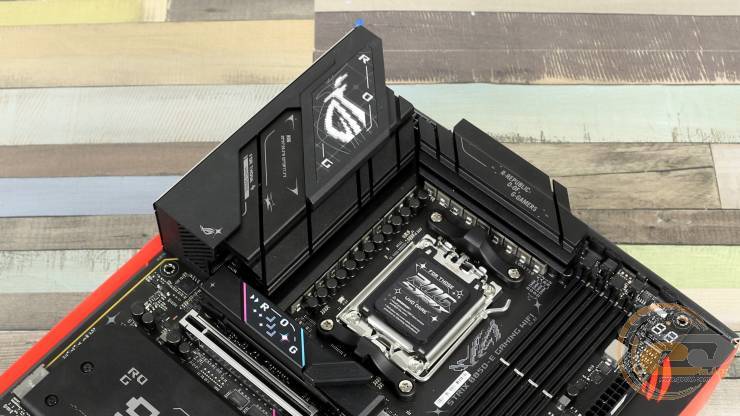

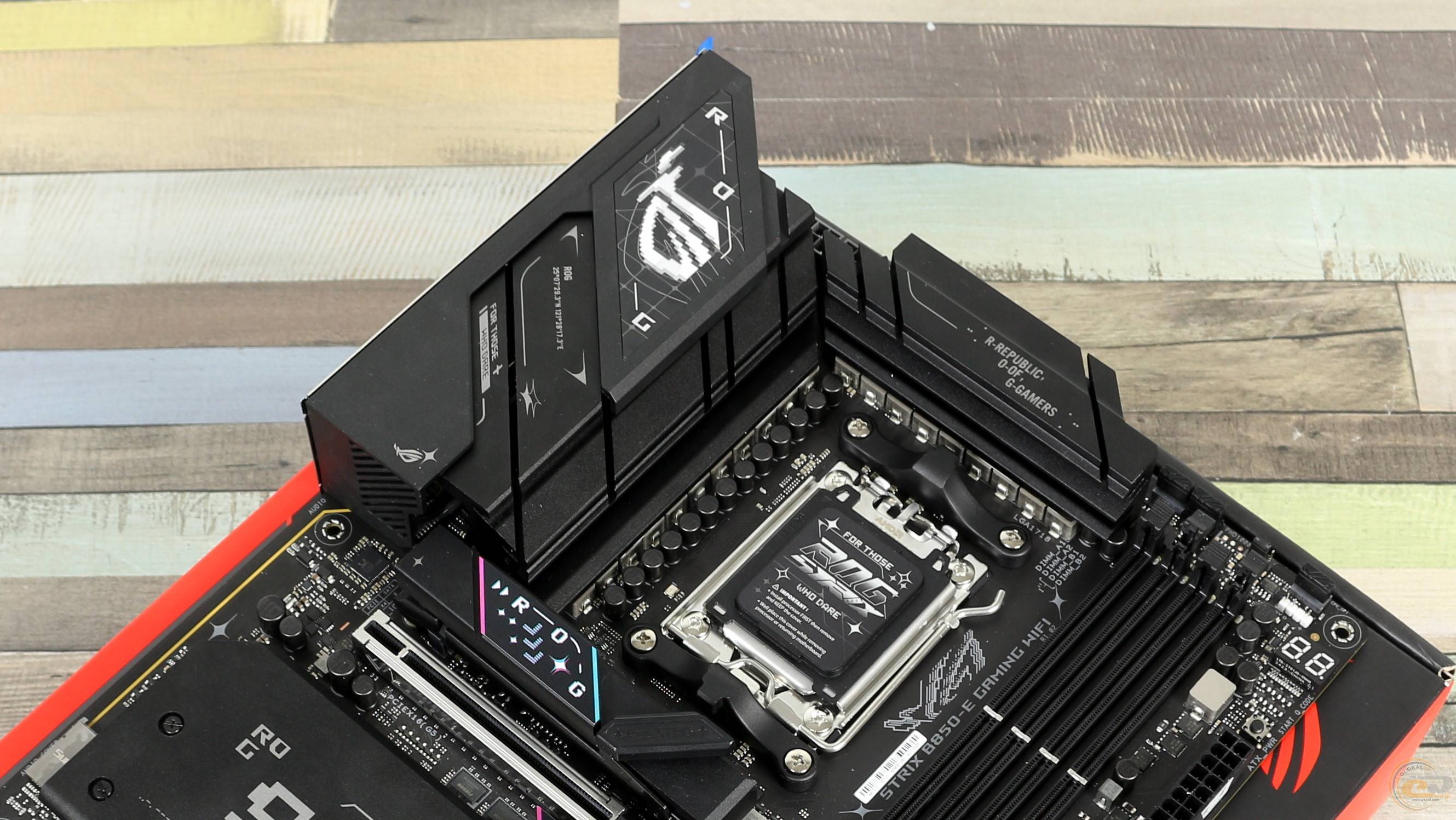

Повертаємо ASUS ROG STRIX B850-E GAMING WIFI анфас і цього разу звернемо увагу на деталі. Два масивні радіатори підсистеми живлення процесора натякають на те, що сюди запросто можна встановлювати навіть топові 170-ватники.

Охолоджувачі оснащені термопрокладками,...

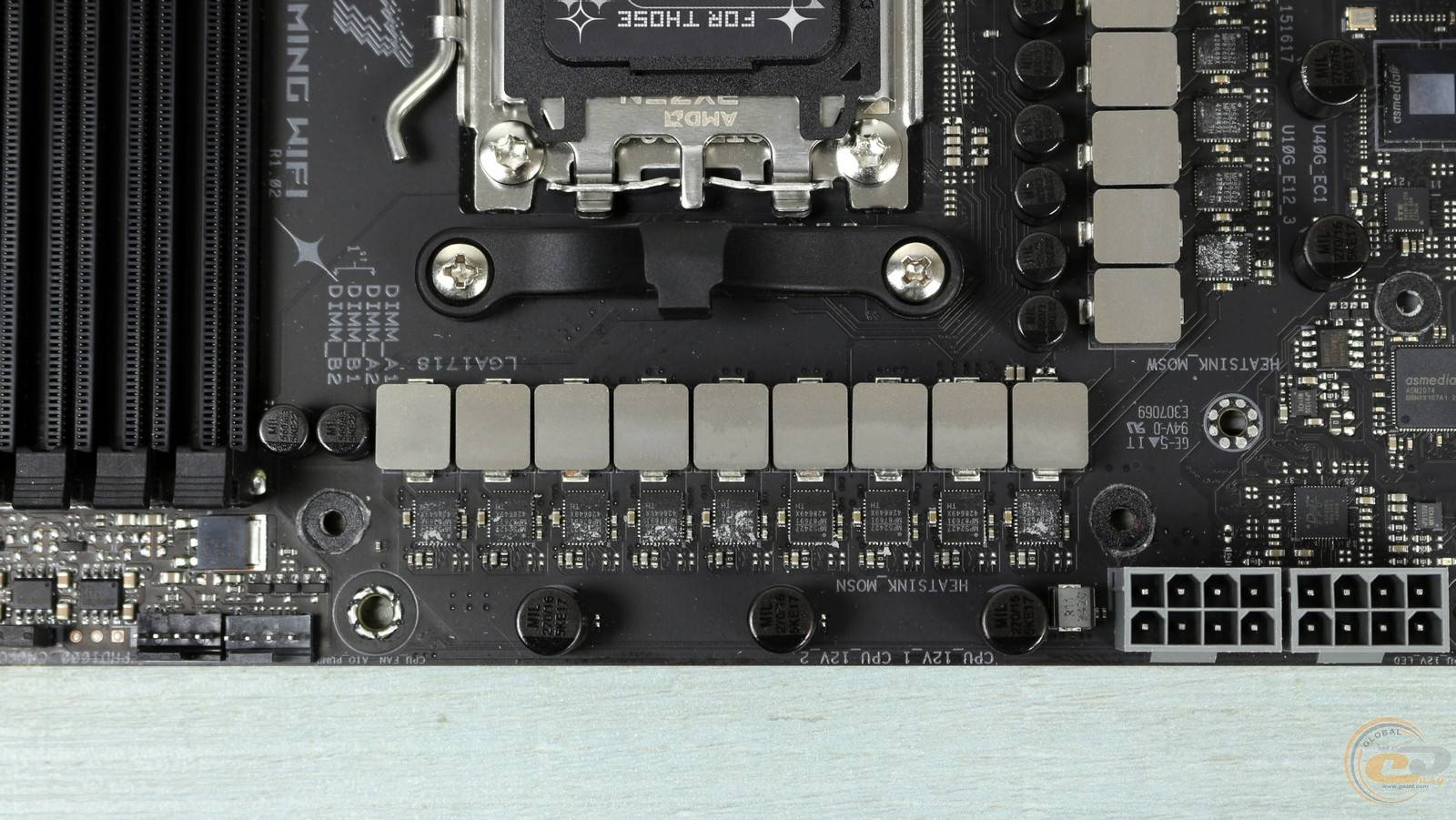

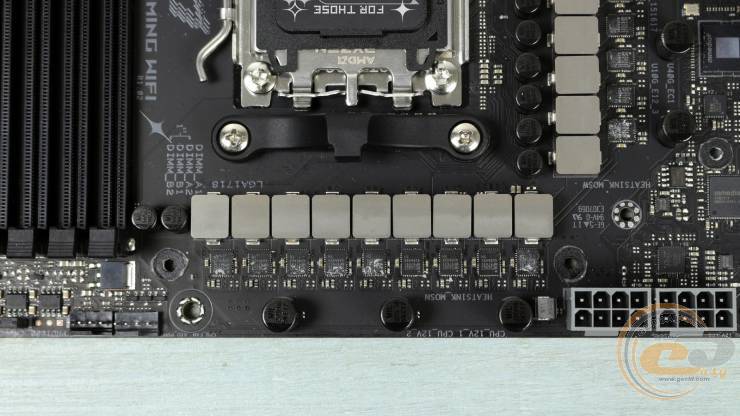

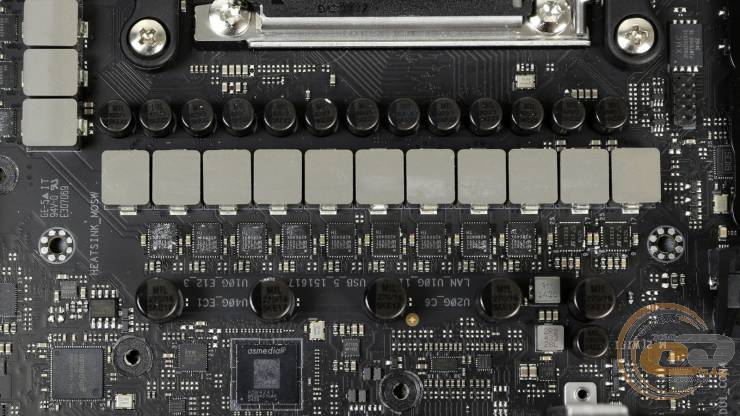

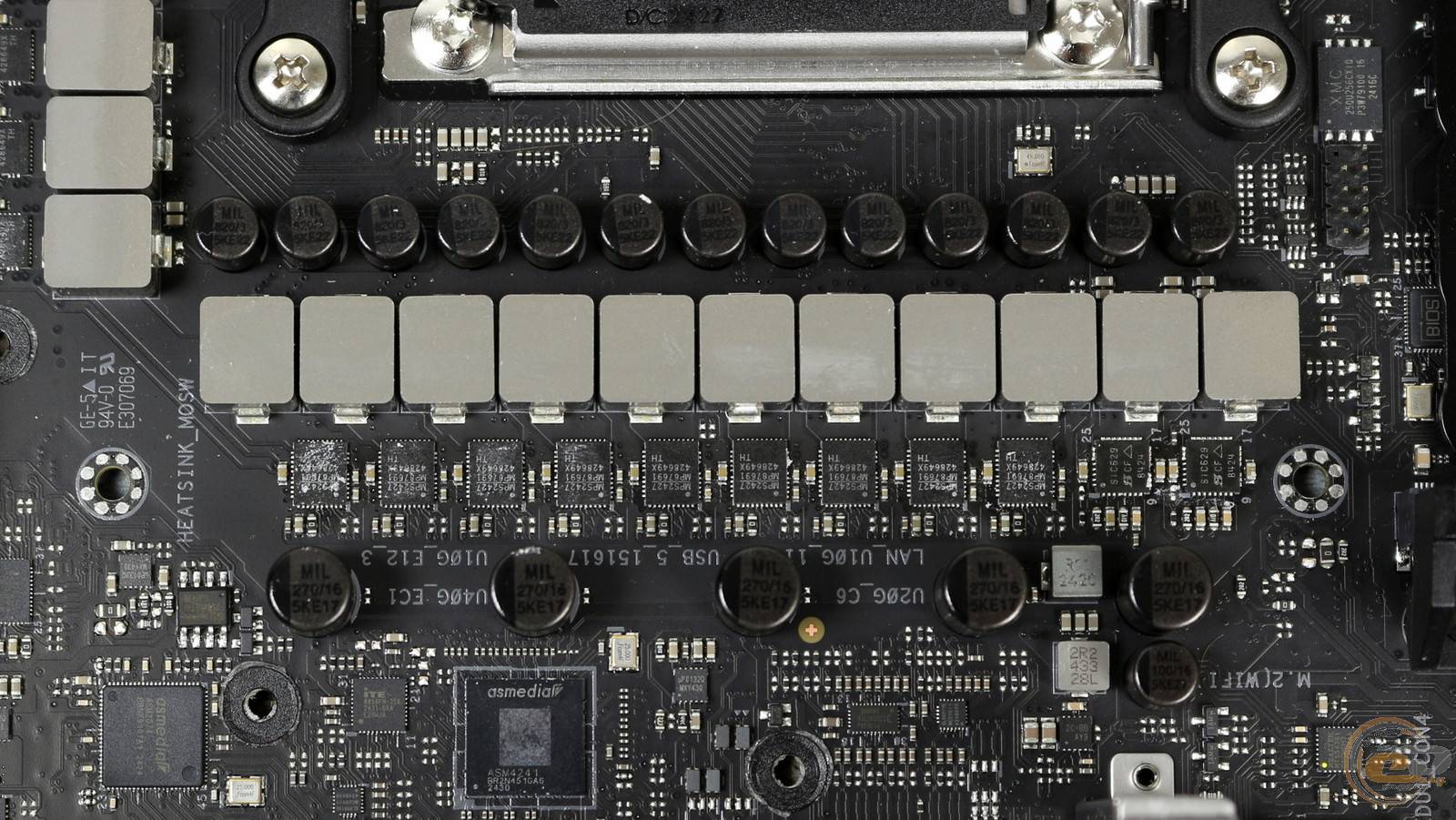

...через які вони відводять тепло від елементів 16 (90 А) + 2 (80 А) + 2 (90 А)-фазної схеми живлення. До речі, це навіть на одну фазу більше, ніж у ASUS TUF GAMING X870-PLUS WIFI на основі топового чипсета.

Як і очікувалося від пристрою такого класу, елементна база підсистеми живлення і плати в цілому включає в себе лише високоякісні твердотільні конденсатори та феритові дроселі.

А керування даною підсистемою здійснюється за допомогою контролера DIGI+ EPU ASP2206.

Після 20 хв стрес-тестування 12-ядерного AMD Ryzen 9 9900X в AIDA FPU, згадані радіатори прогрілася всього лише до 50-54°С, а розташовані під ними дроселі — до 55-57°С. Це дуже хороші показники, враховуючи той факт, що даний процесор може споживати близько 170 Вт електроенергії. Тож навіть при використанні тут 16-ядерних Ryzen 9 9950X / 9950X3D температура елементів VRM буде в повному порядку.

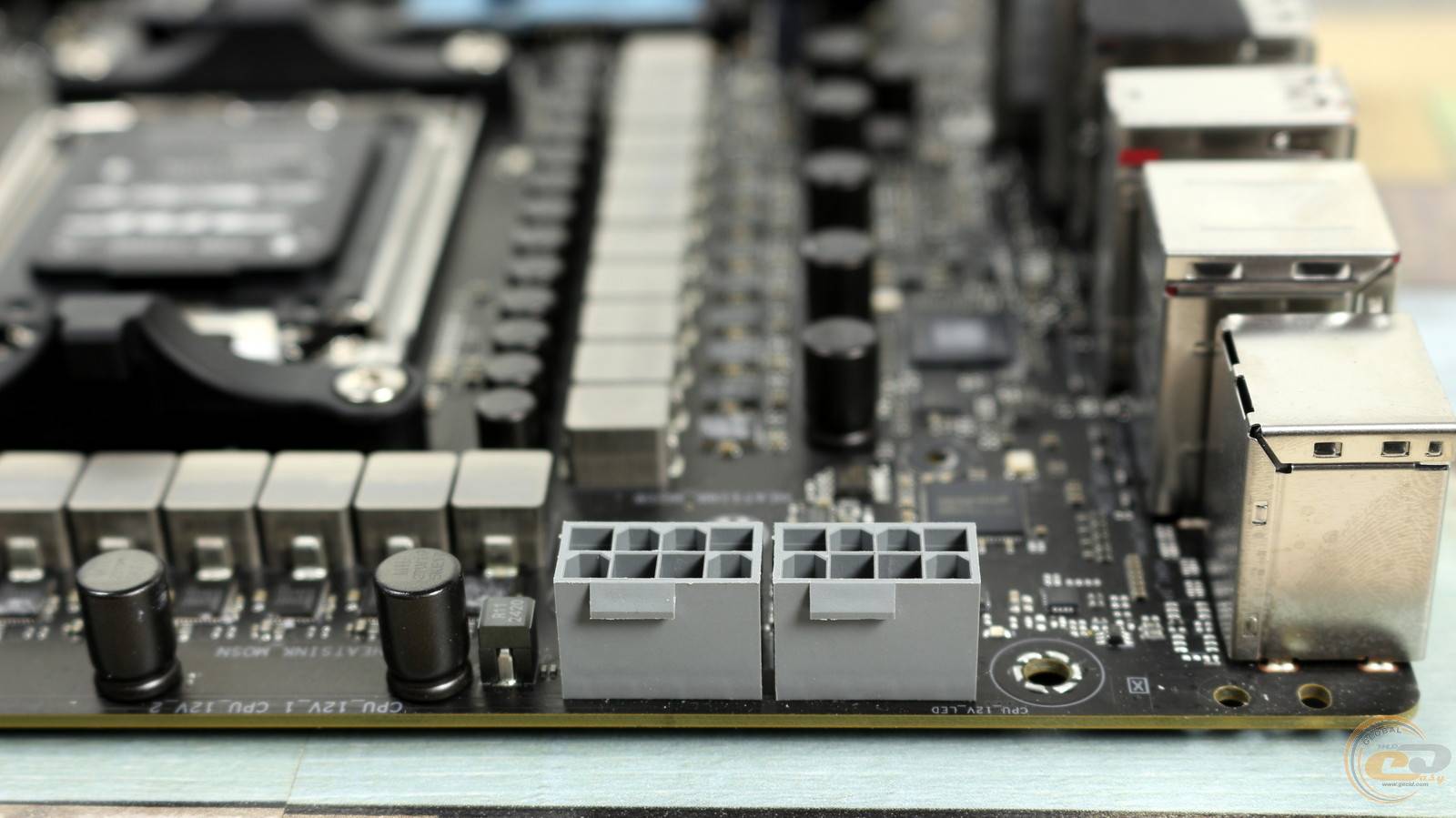

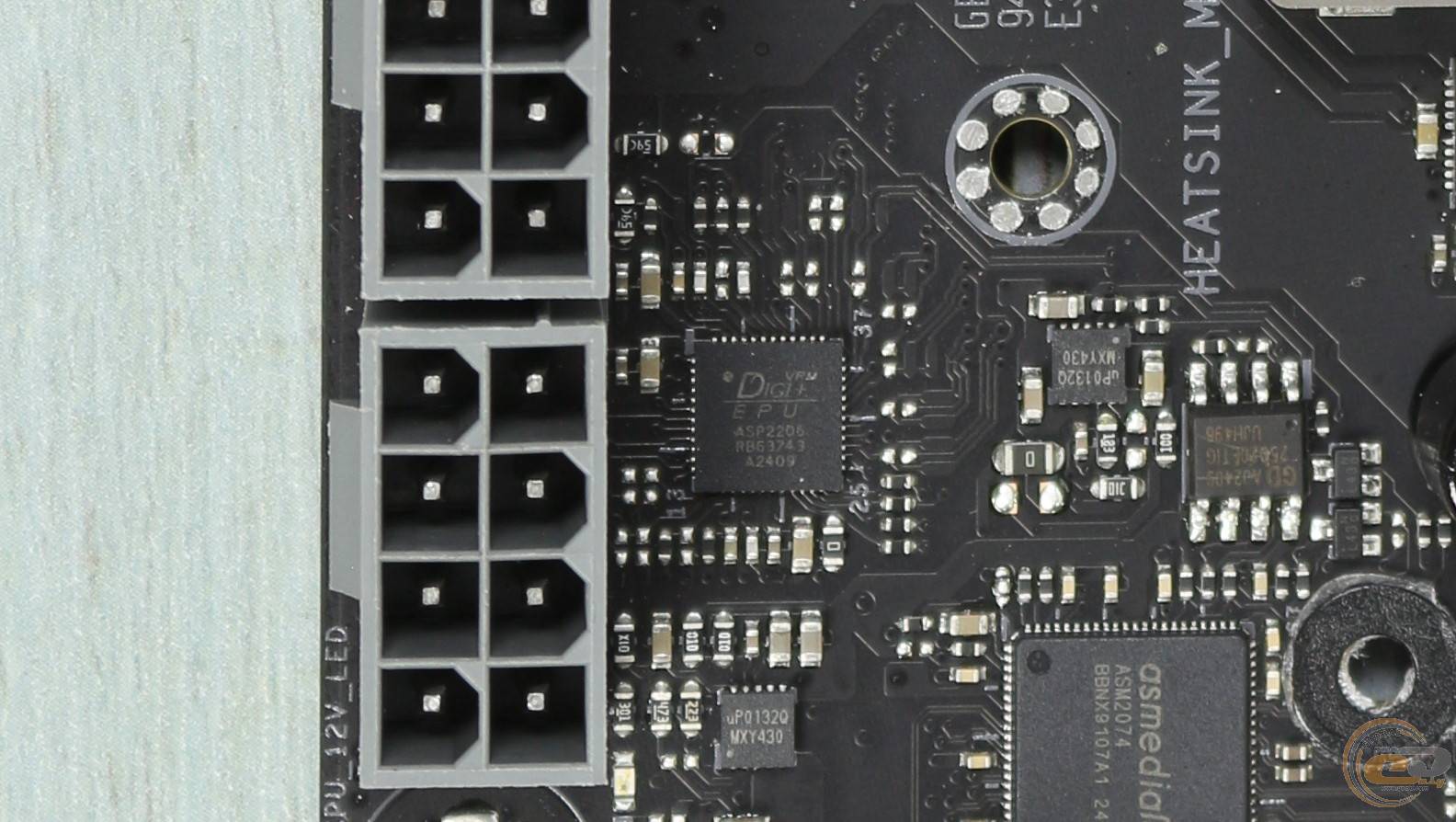

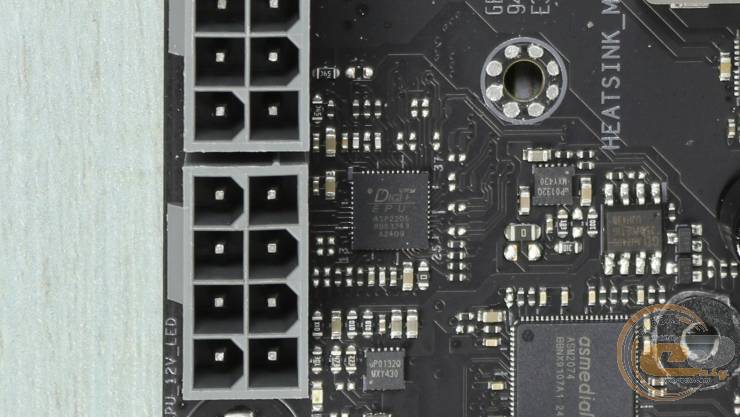

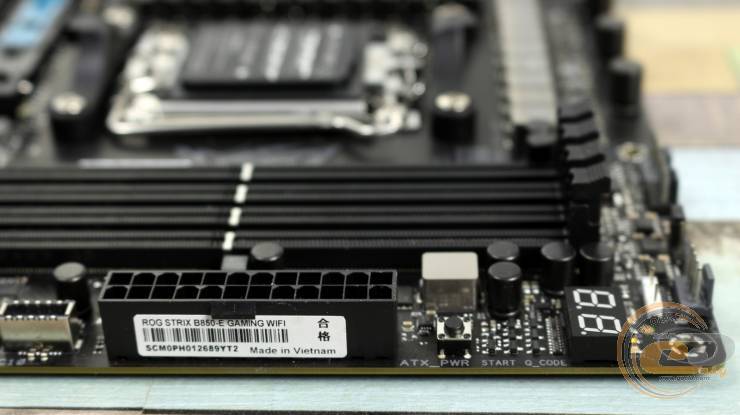

А для підведення живлення сюди використовуються два звичні 8-контактні роз’єми ATX12V. Поруч із ними присутній індикатор, який проінформує у разі поганого підключення конекторів.

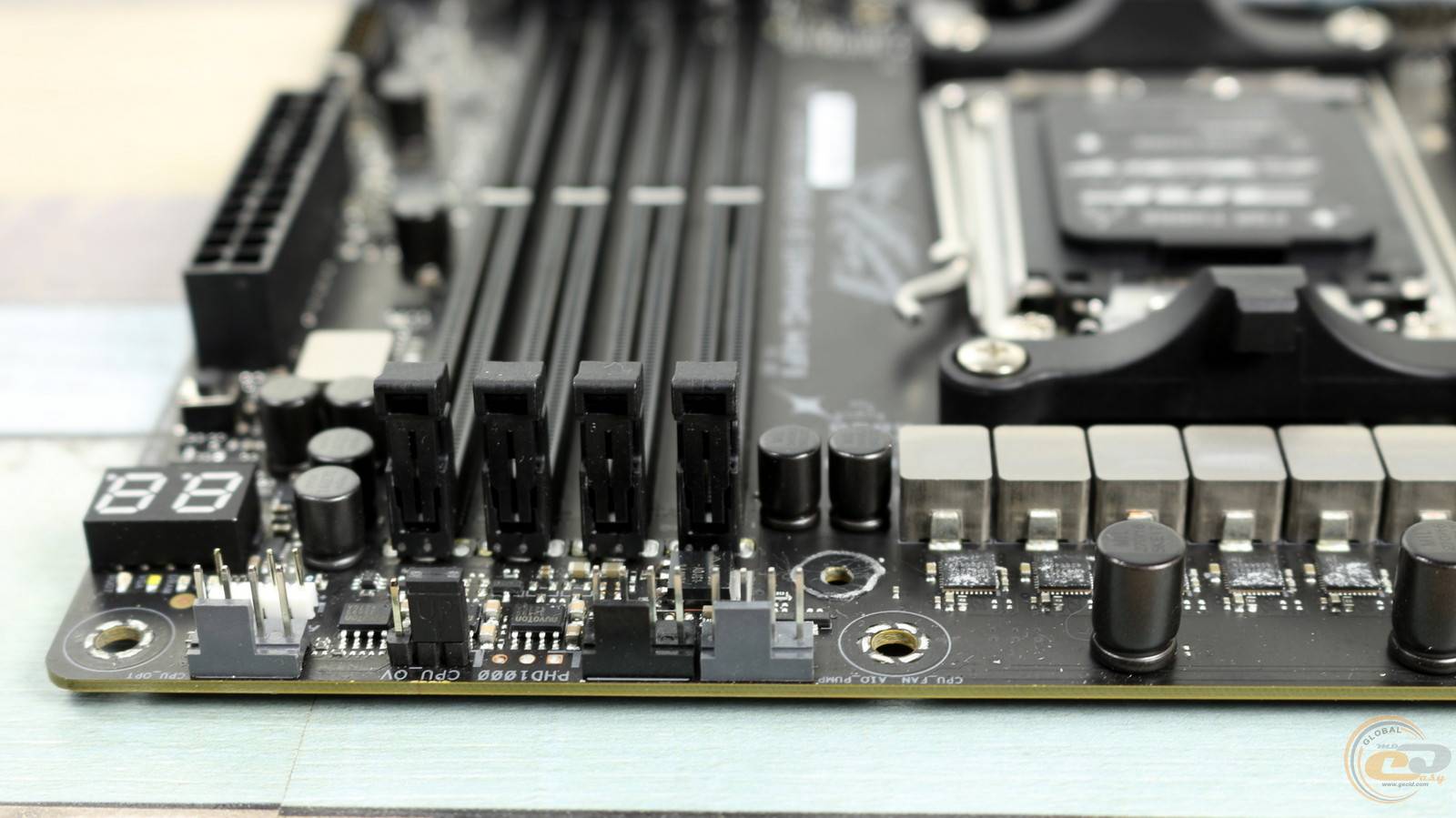

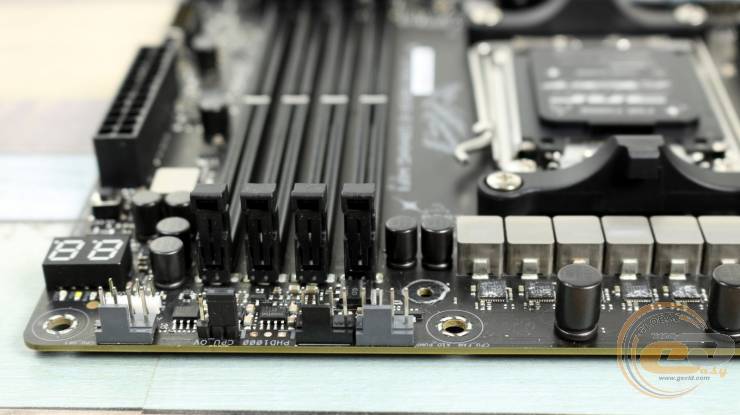

Ближче до слотів пам’яті розташовані три 4-контактні FAN-роз’єми.

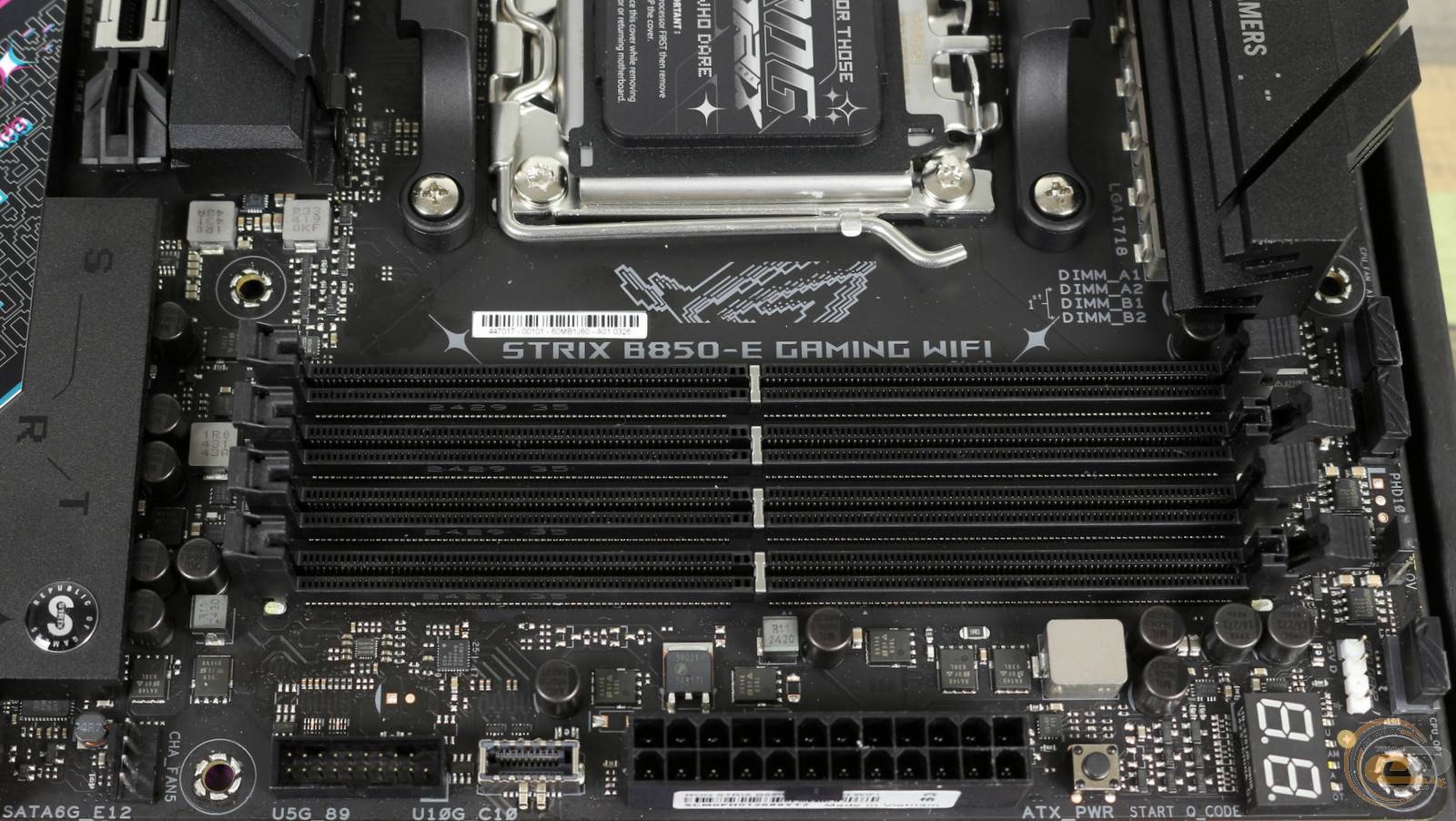

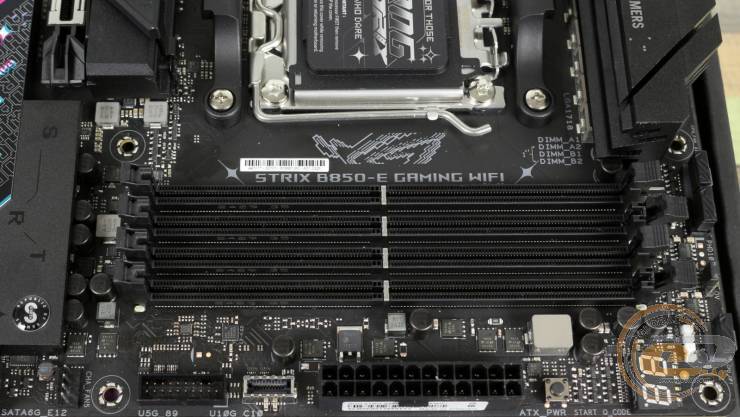

Самі ж чотири DIMM-слоти призначені для ОЗП стандарту DDR5. Вони підтримують модулі загальним об’ємом 192 ГБ із частотою до 8000+ МТ/с. Наявність фіксаторів зверху спростить процес встановлення та витягнення планок.

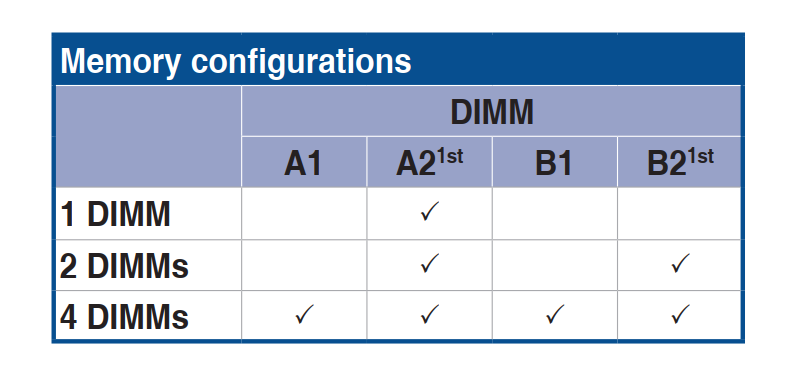

До речі, згідно з посібником користувача, для двох планок пам’яті пріоритетними є слоти A2 та B2, а для однієї — A2.

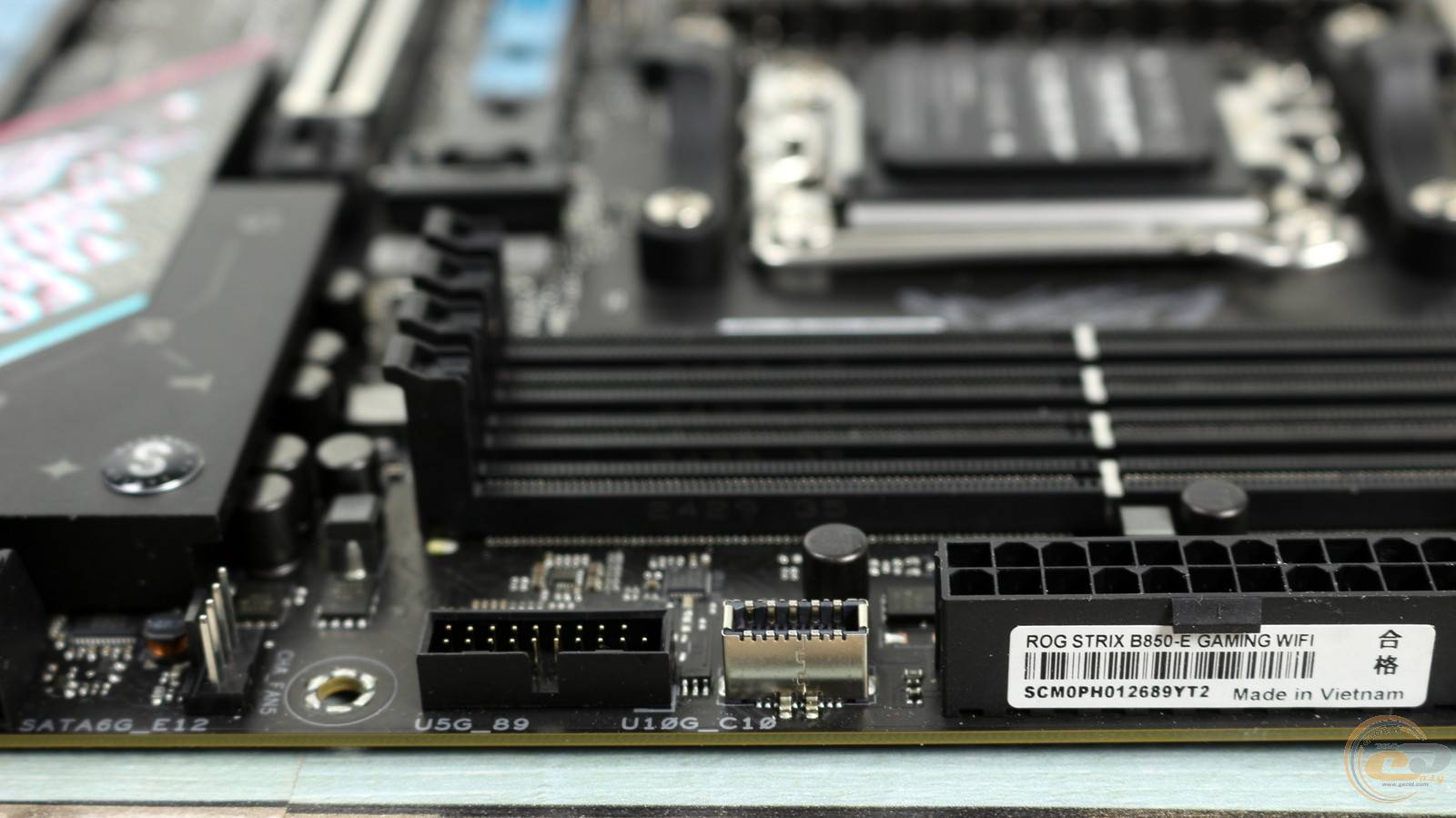

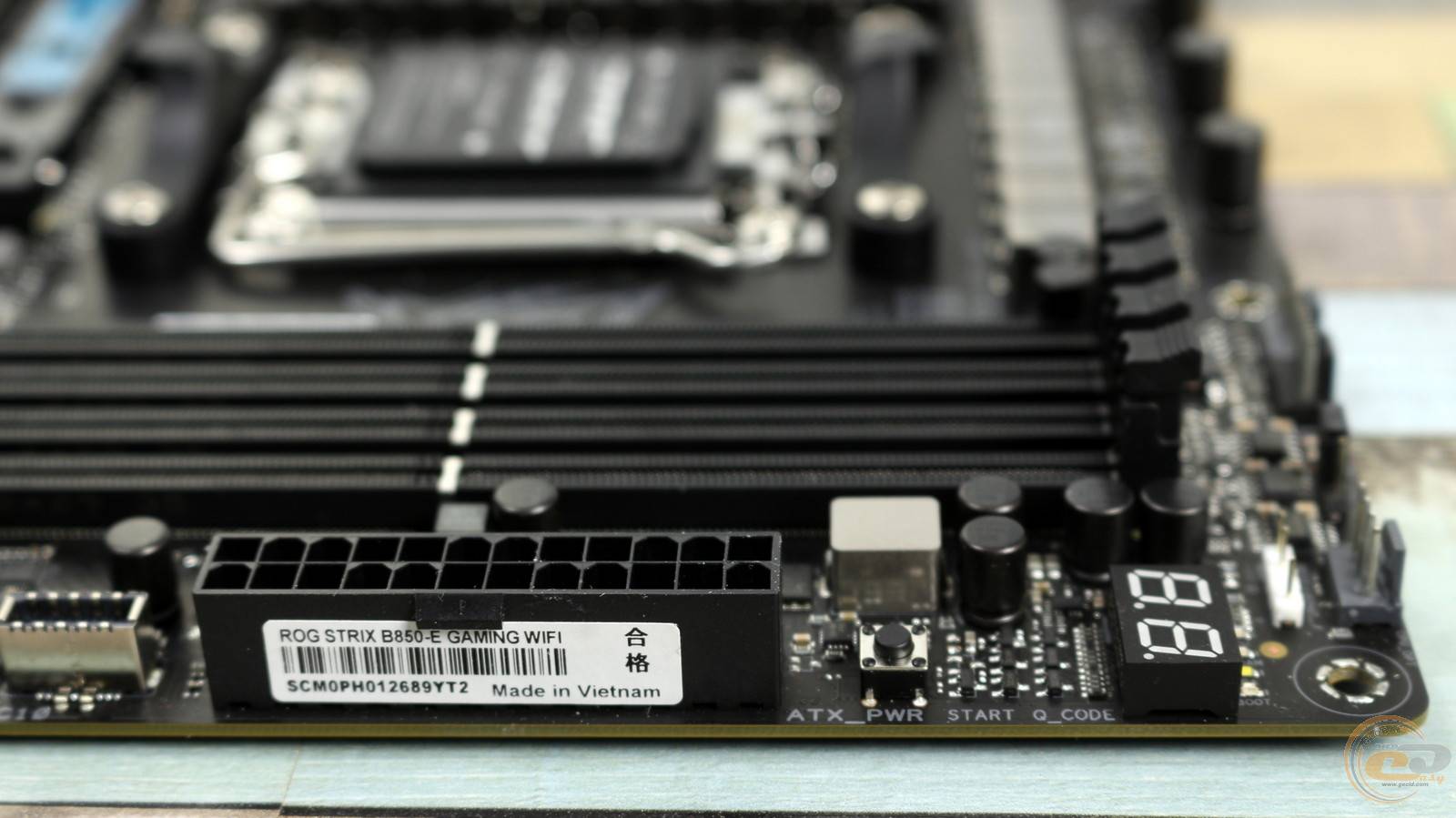

Вздовж правого краю плати передбачений цілий ряд корисних елементів: колодка під’єднання адресної LED-підсвітки, індикатори завантаження системи, табло виведення діагностичних кодів, кнопка увімкнення, 24-контактний роз’єм живлення ATX,...

...колодка фронтальних USB 3.2 Gen 2x2 та USB 3.2 Gen 1. Останні призначені для під’єднання відповідно USB Type-C з пропускною здатністю до 20 Гбіт/с та двох USB 3.2 Gen 1 зі швидкістю 5 Гбіт/с.

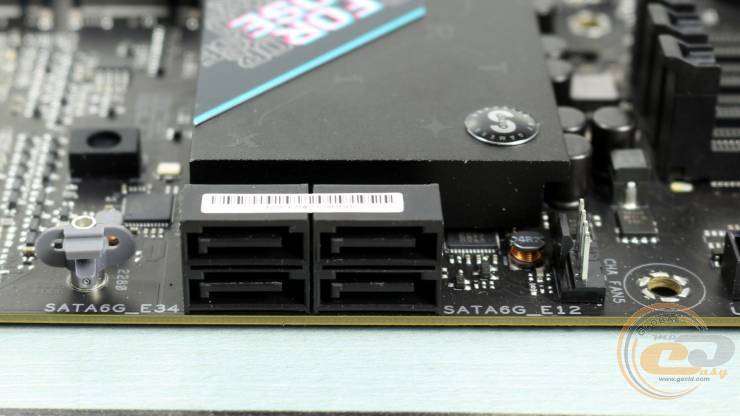

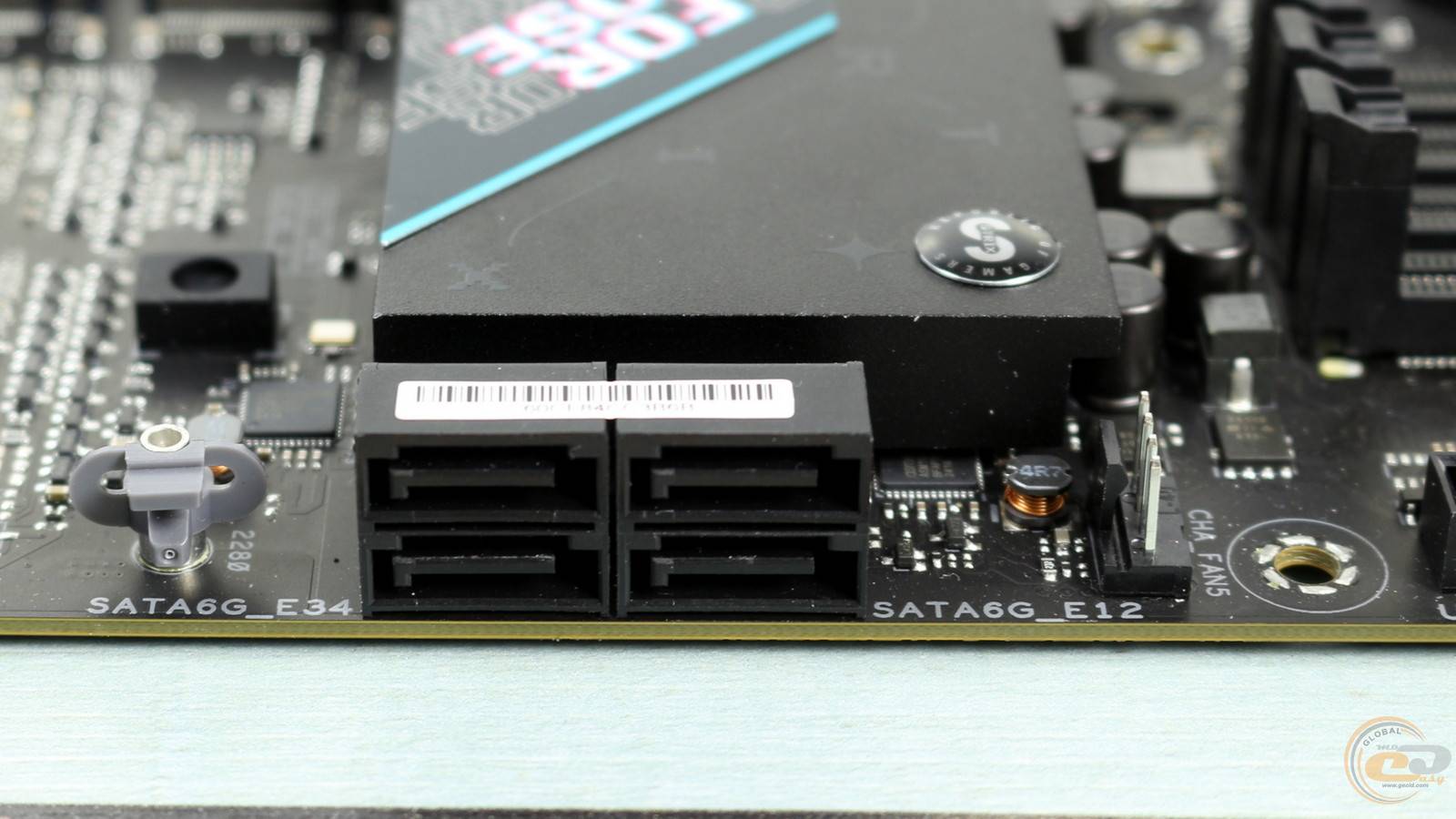

Ще нижче видно роз’єм уже для корпусного пропелера та чотири порти SATA 6 Гбіт/с. Горизонтальне компонування даного квартету дозволить використовувати їх навіть при встановленні габаритної відеокарти. От тільки під’єднати сюди кабелі краще за все ще до монтажу графічного адаптера.

Поруч розташований радіатор чипсету. Його габаритів достатньо, щоб забезпечити гідну температуру набору логіки — за 20 хвилин вищезгаданого тесту AIDA FPU він прогрівся до 57°C, і це при температурі в приміщенні 24°C.

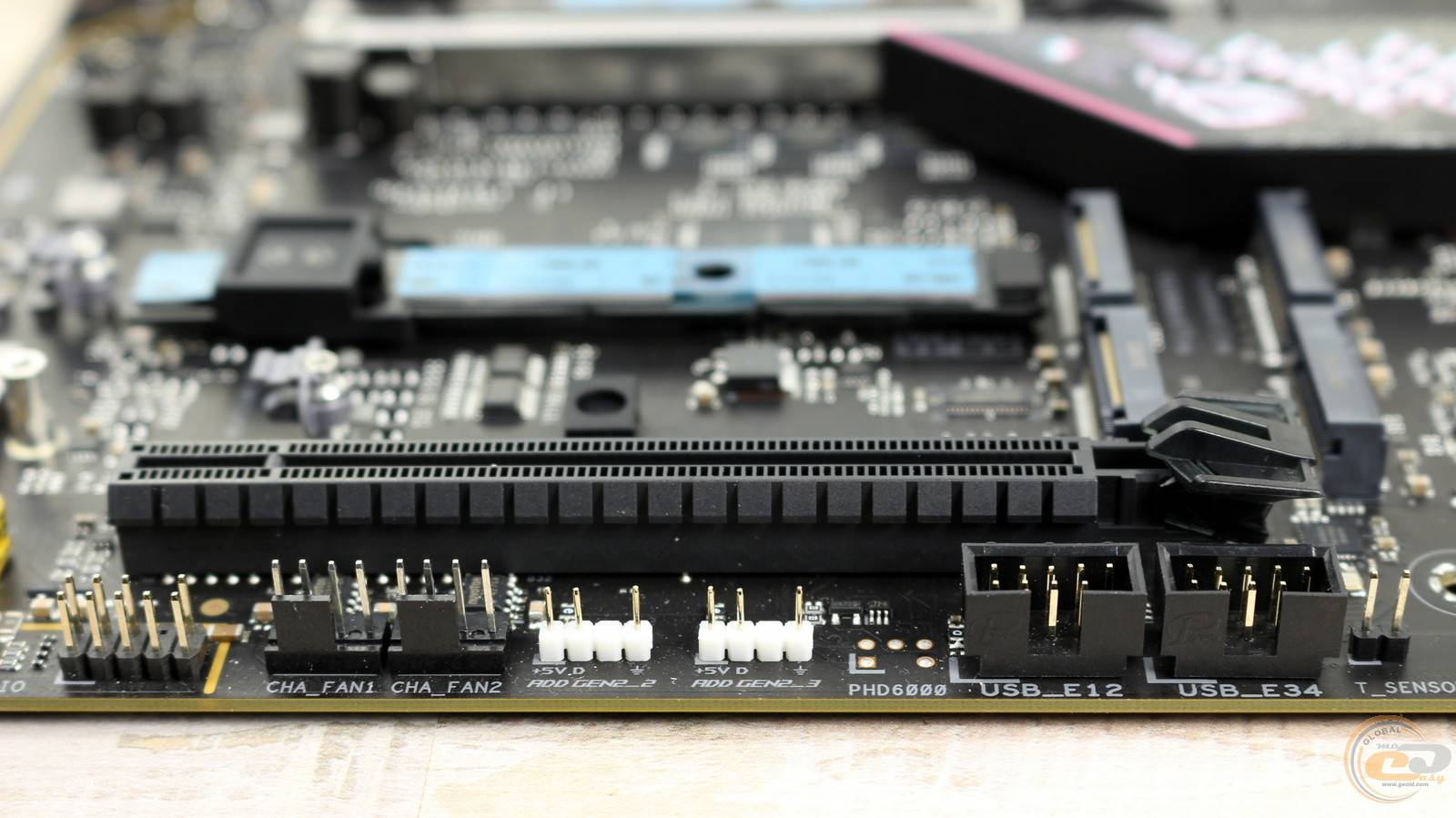

Хоча ASUS ROG STRIX B850-E GAMING WIFI є повнорозмірною ATX-платою, слотів розширення PCIe тут всього лише два:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 4.0 x16 (у режимі х4).

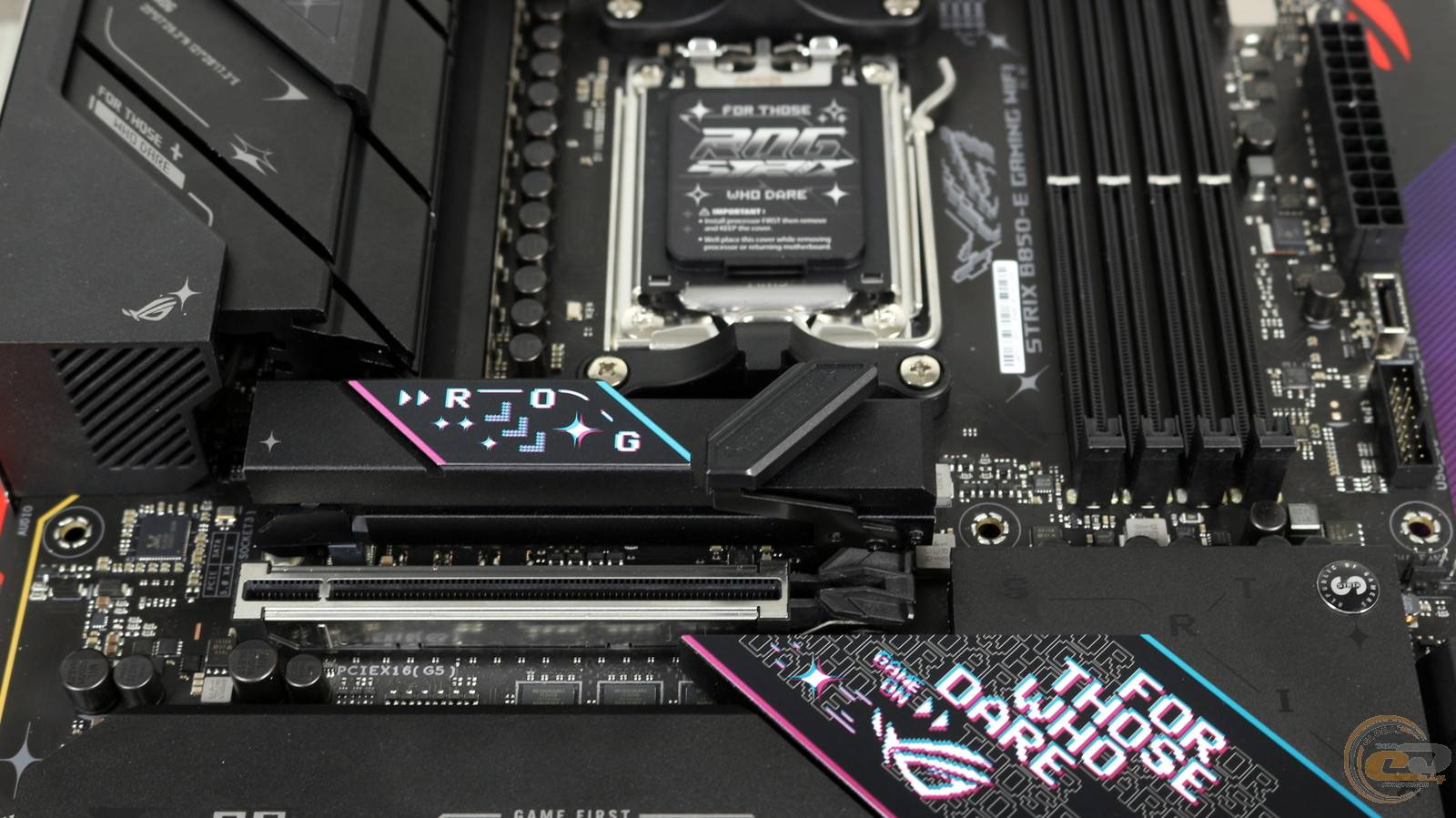

Верхній із них підсилений і використовує процесорні лінії PCIe. Тому у випадку з рішеннями AMD Ryzen 8000 він працюватиме відповідно до стандарту PCIe 4.0 і максимум в режимі x8 або x4.

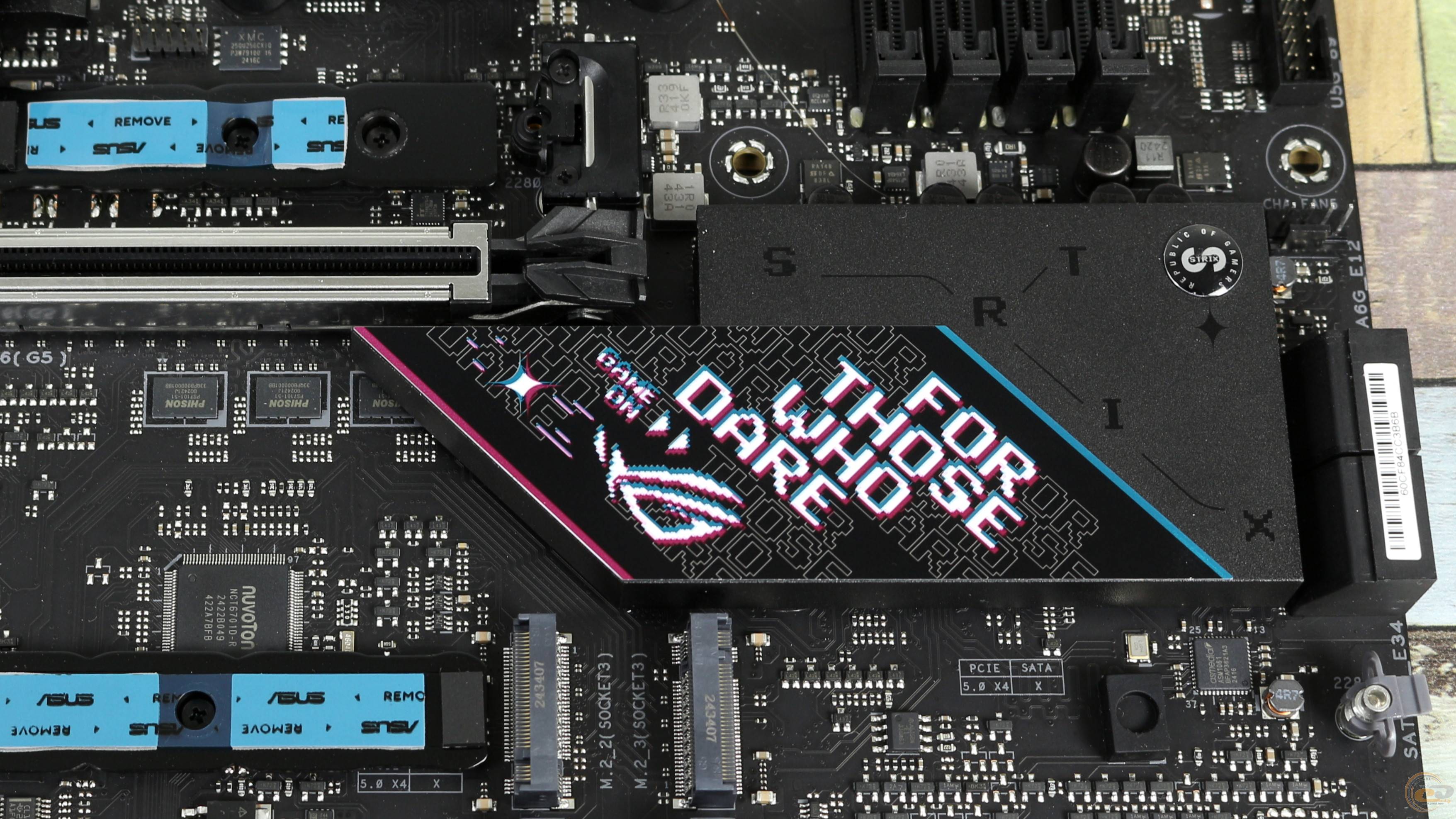

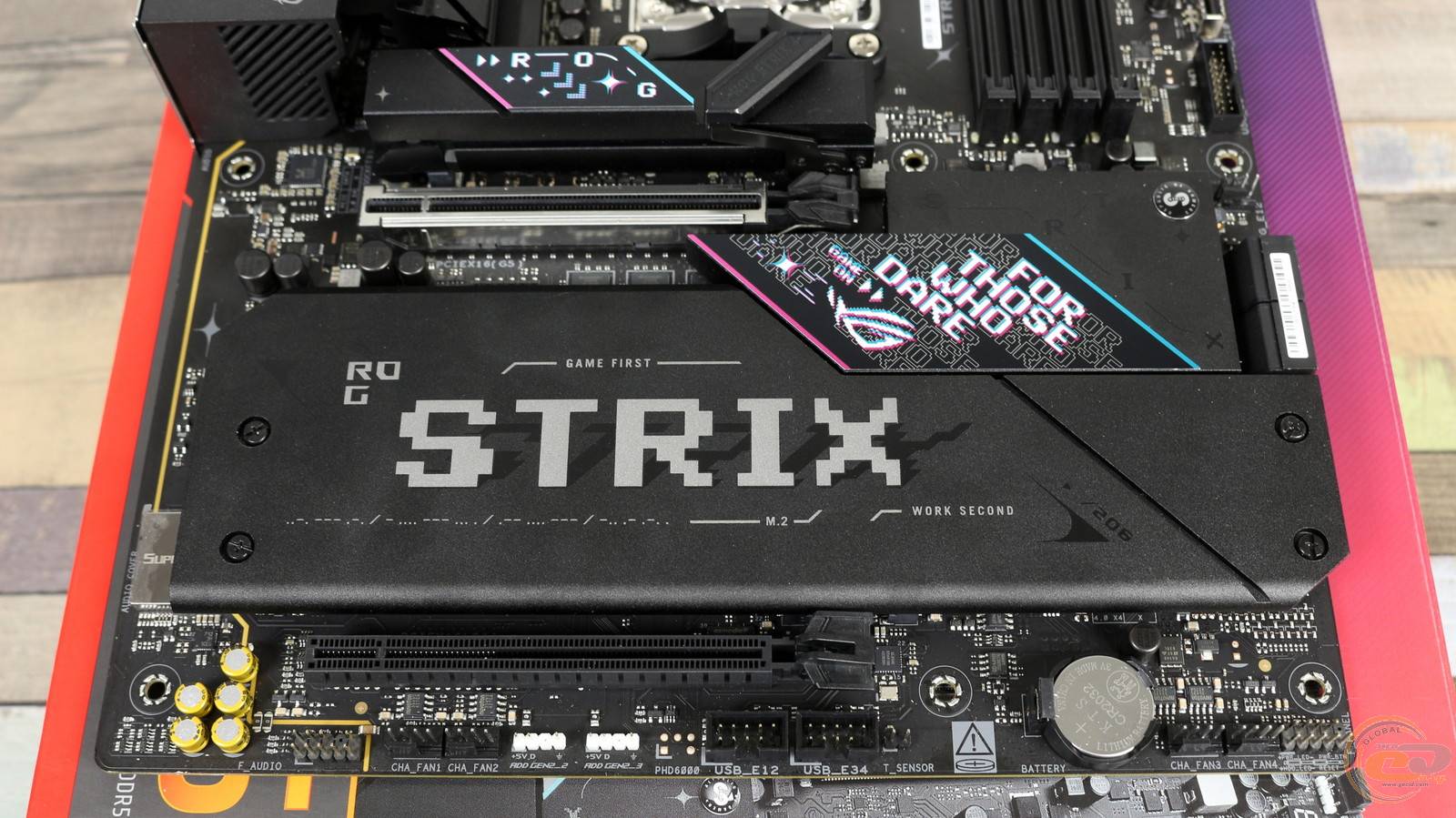

У той же час велика частина площі плати відведена під посадкові місця для встановлення SSD формату M.2 Socket 3.

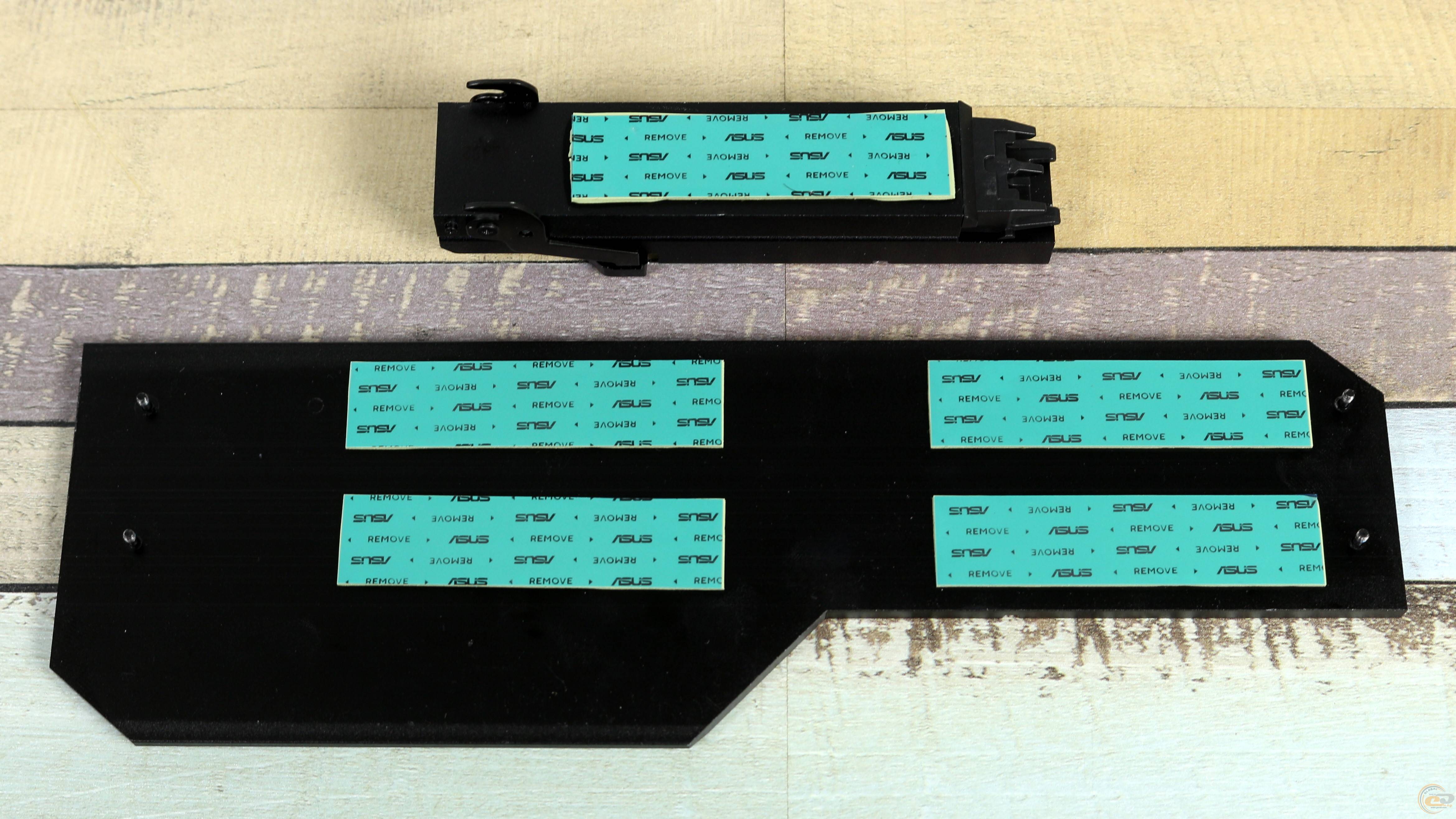

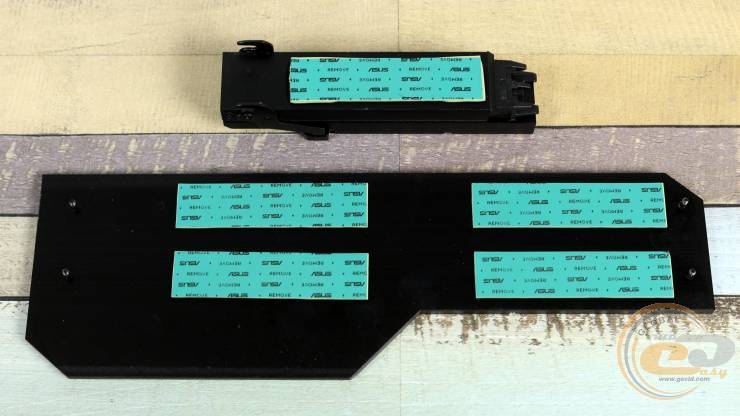

Усі вони заховані під радіаторами із термопрокладками.

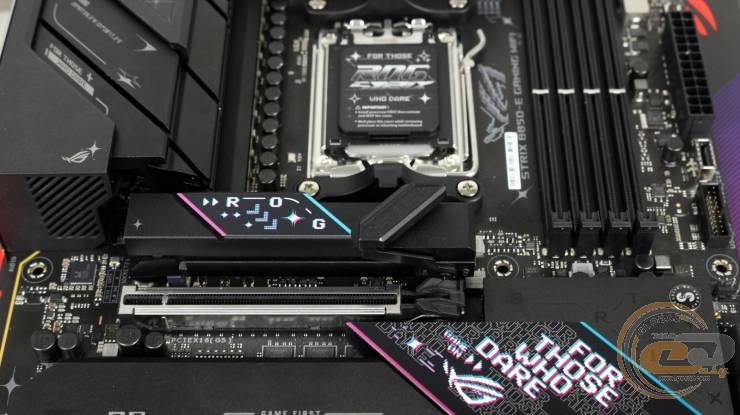

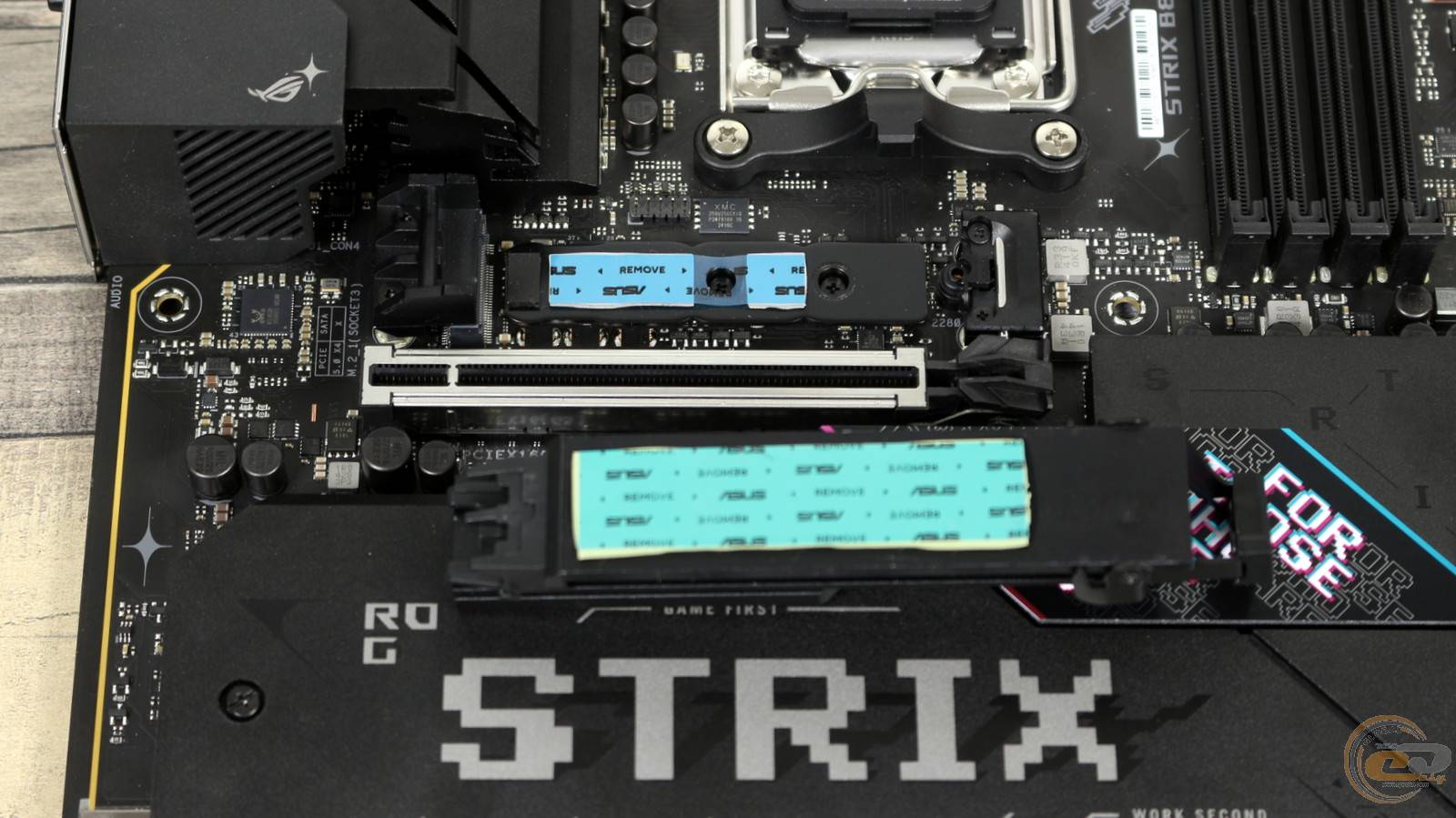

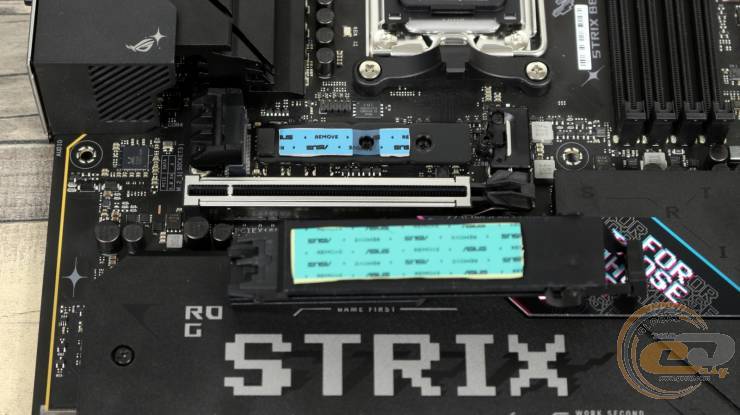

Верхній слот призначений для накопичувача форм-фактора M.2 2242/2260/2280 з високошвидкісним інтерфейсом PCIe 5.0 x4. Для додаткового його охолодження передбачений як окремий радіатор з механізмом для його швидкого демонтажу (M.2 Q-RELEASE),...

...так і металева пластина, зафіксована на самій платі. Традиційне “але” — при використанні процесорів AMD Ryzen 8000 (що на платі такого класу малоймовірне) даний слот працюватиме в режимі PCIe 4.0 x4.

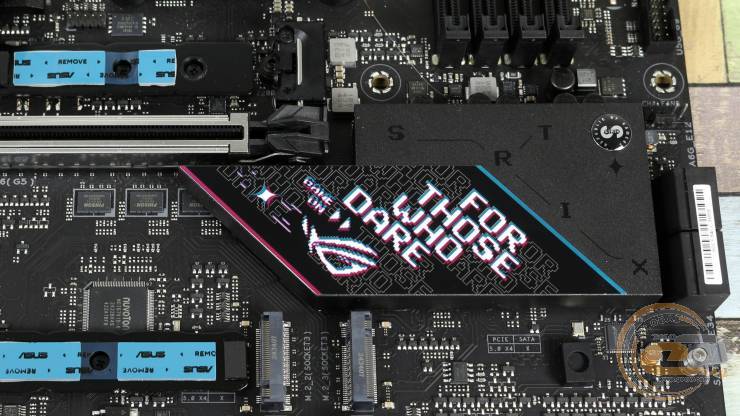

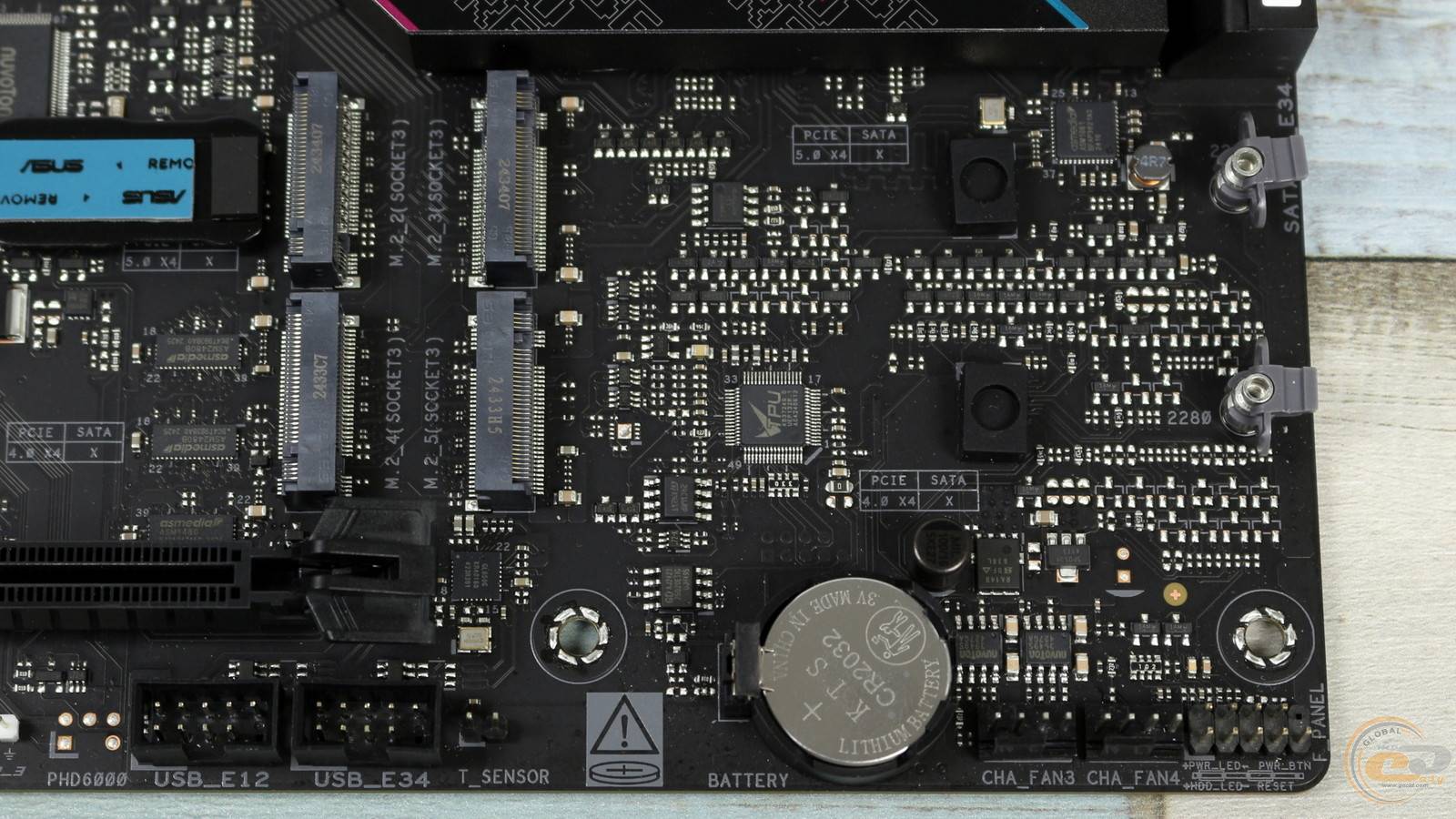

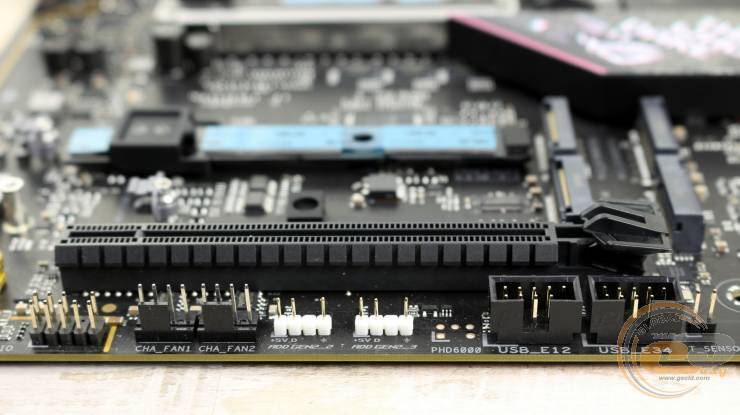

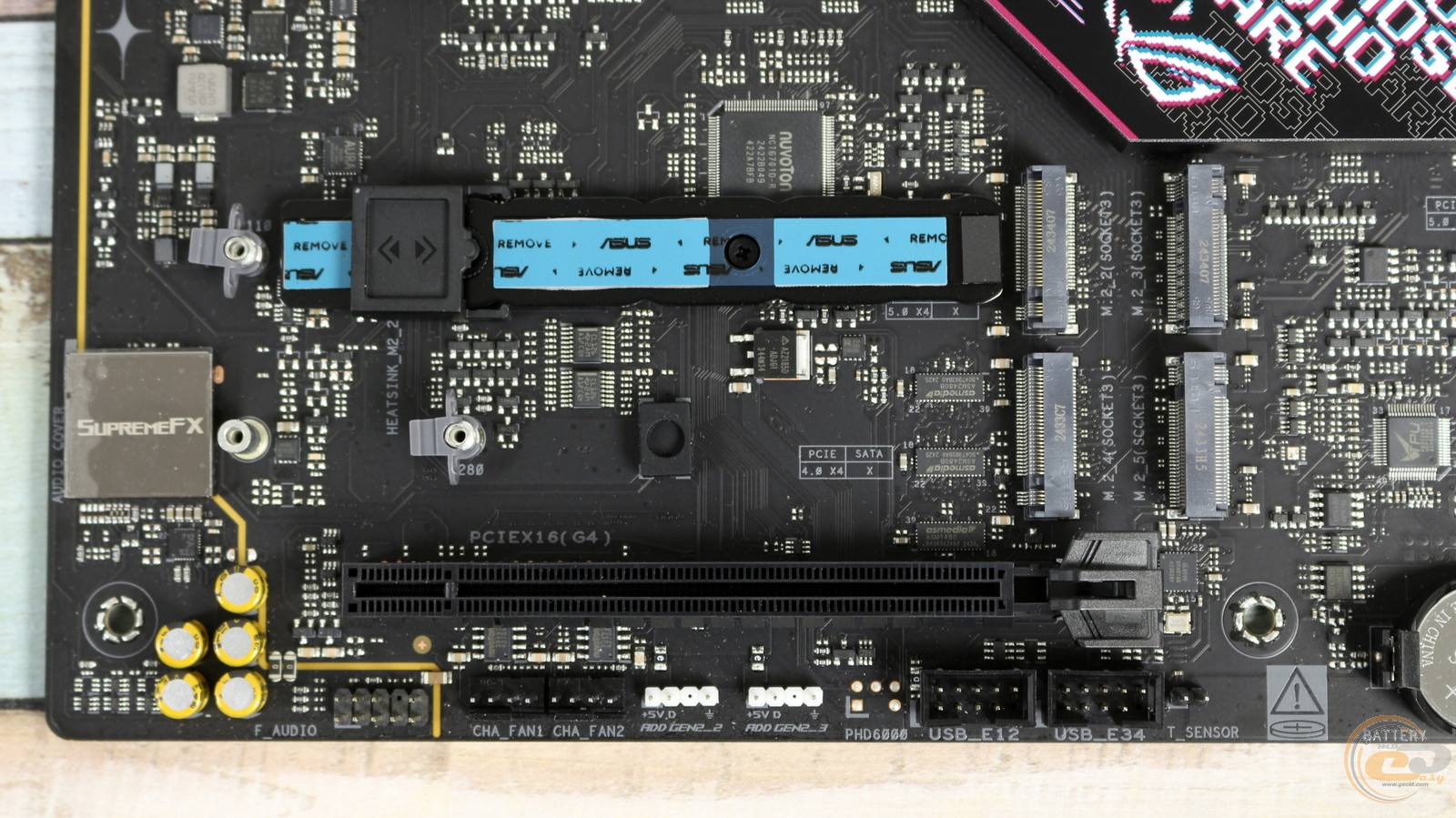

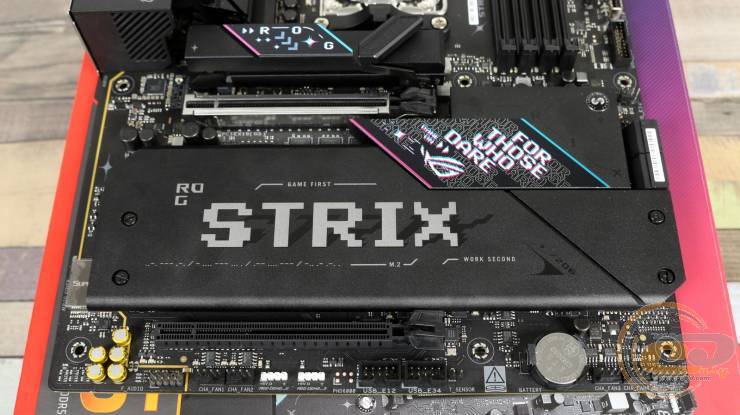

Під великим загальним радіатором є ще чотири слоти M.2. Два верхні можуть вмістити накопичувачі 2242/2260/2280/22110 і 2280 відповідно. Вони використовують процесорні лінії, тому при встановленні сюди SSD відеокарті дістанеться лише вісім ліній PCIe 5.0. А у випадку з  AMD Ryzen 8000 ці два слоти і зовсім не працюватимуть.

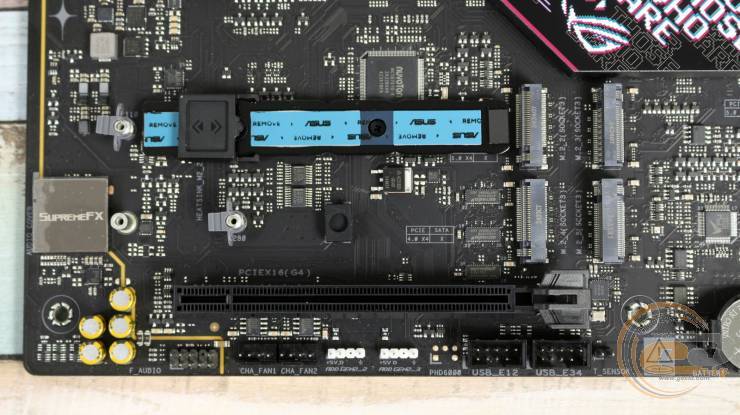

У свою чергу два нижні роз’єми підтримують накопичувачі формату M.2 2280 і стандарту PCIe 4.0 x4, для чого задіяні уже лінії чипсету. Втім, і тут є обмеження — при використанні слоту PCI Express 4.0 x16 роз’єм M.2_4 не працюватиме.

До речі, всі роз’єми M.2 підтримують безгвинтову фіксацію накопичувачів (M.2 Q-LATCH), що додає зручності у процес монтажу.

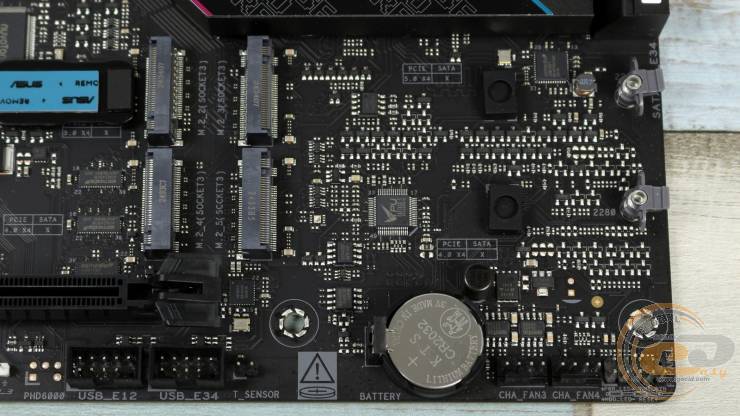

Що ж, опускаємося у самий низ плати. Тут розташовані: колодка під’єднання кнопок та індикаторів фронтальної панелі, чотири роз’єми для корпусних вентиляторів, колодка сигналізування про вторгнення у корпус, два роз’єми для ARGB-підсвітки, дві колодки USB для реалізації чотирьох USB 2.0, а також роз’єм для фронтального аудіо.

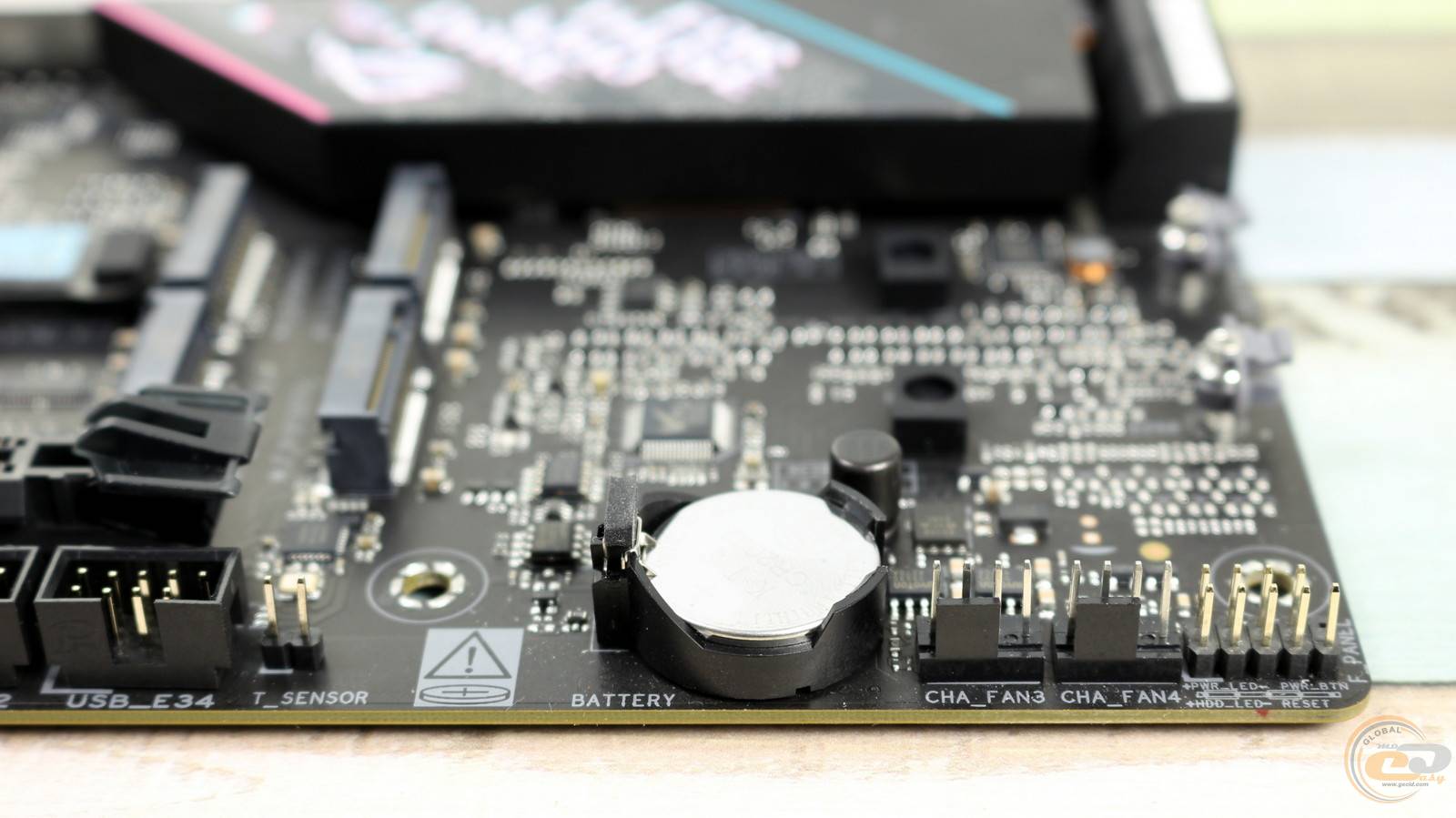

Доступ до батарейки CMOS дуже зручний і її заміна або витягнення не потребуватиме демонтажу чи відключення якихось сусідніх елементів. В свою чергу кнопка скидання CMOS для зручності розташувалася поруч із тильними інтерфейсами.

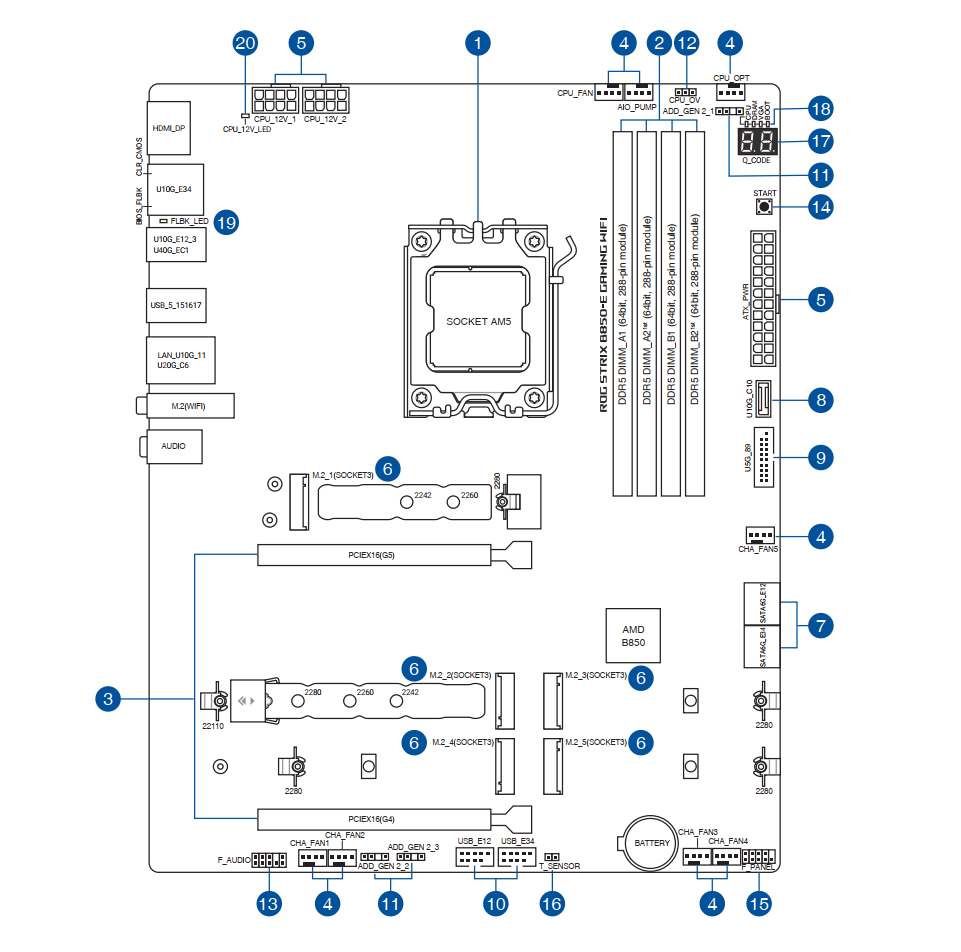

В цілому на платі наявні три колодки для організації підсвітки (позначені числом 11) і вісім роз’ємів для під’єднання вентиляторів та помпи з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4).

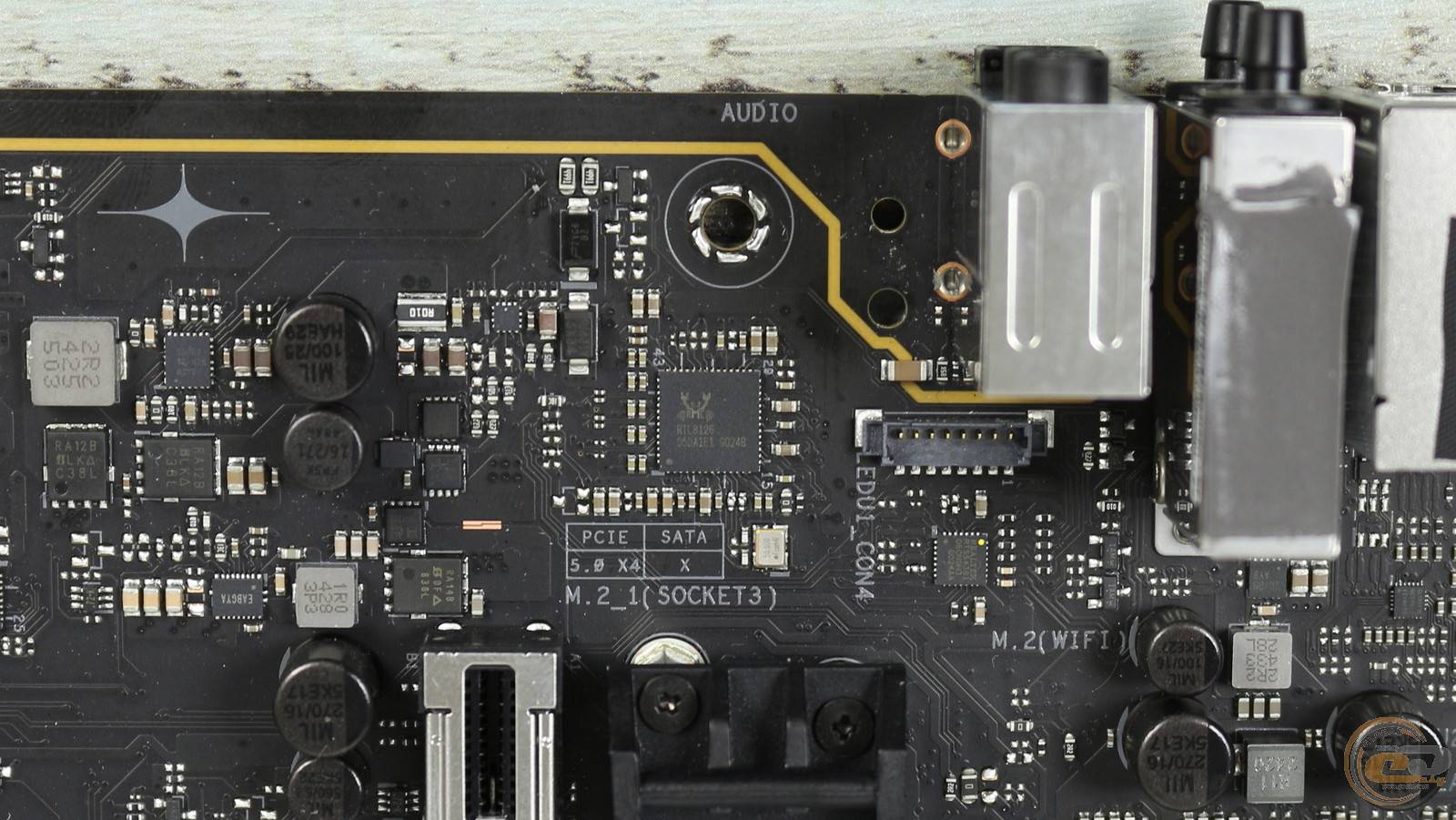

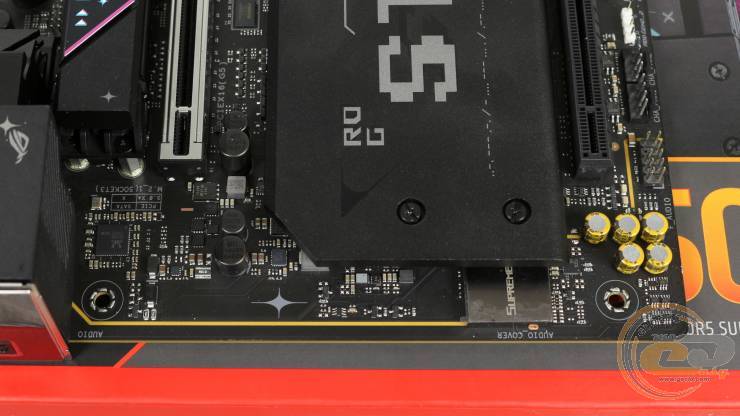

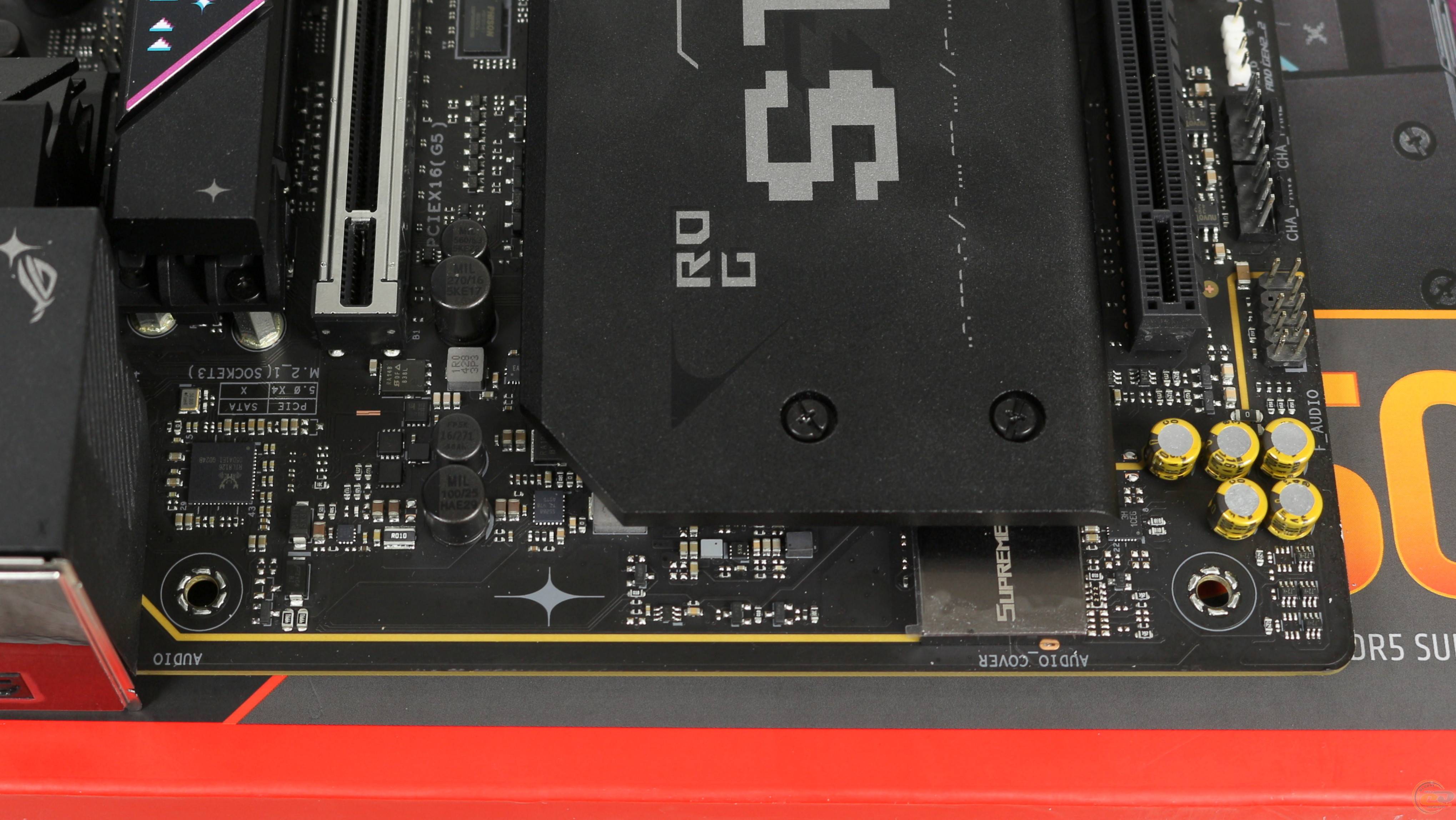

Що стосується аудіотракту, то тут передбачене екранування від завад, встановлено аудіоконденсатори, а під накриттям захований 7.1-канальний аудіокодек ROG SupremeFX ALC4080 із підсилювачем Savitech SV3H712.

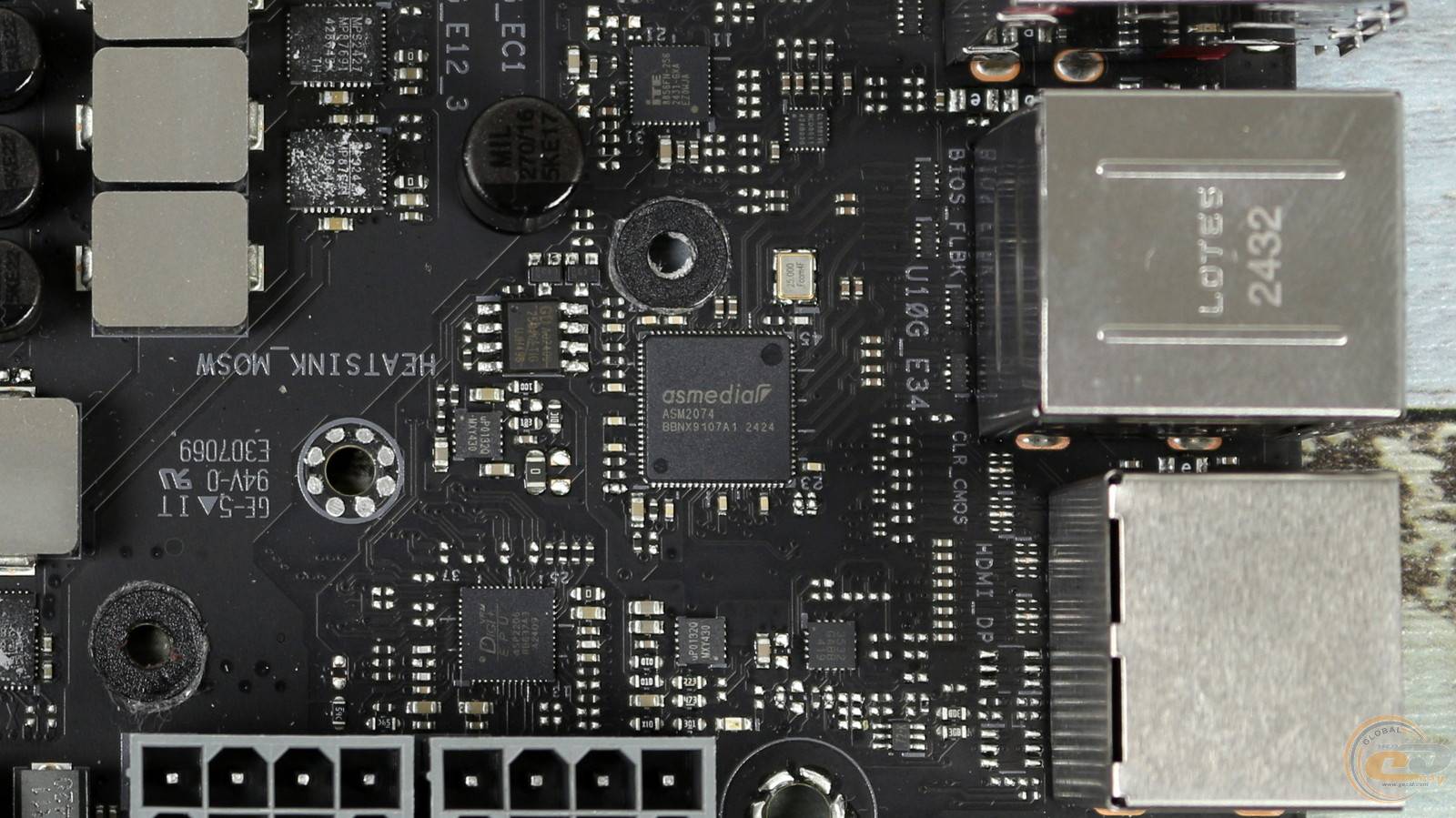

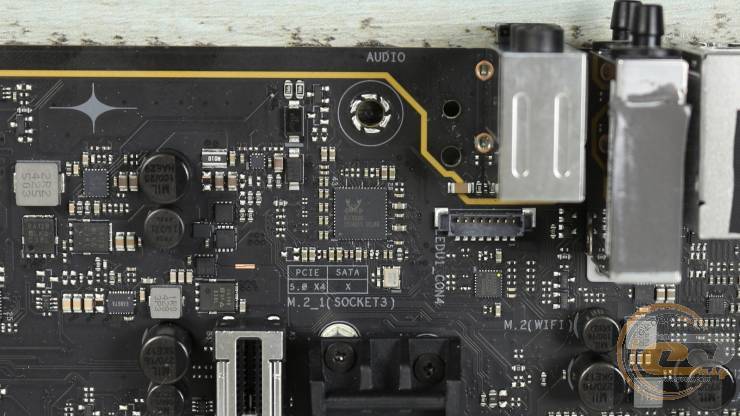

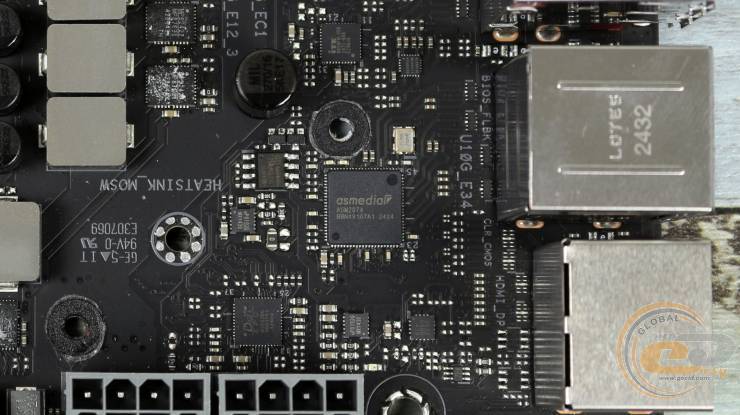

Дещо вище розпаяний контролер ASMedia ASM2074, завдяки якому реалізована робота портів USB 3.2 Gen2.

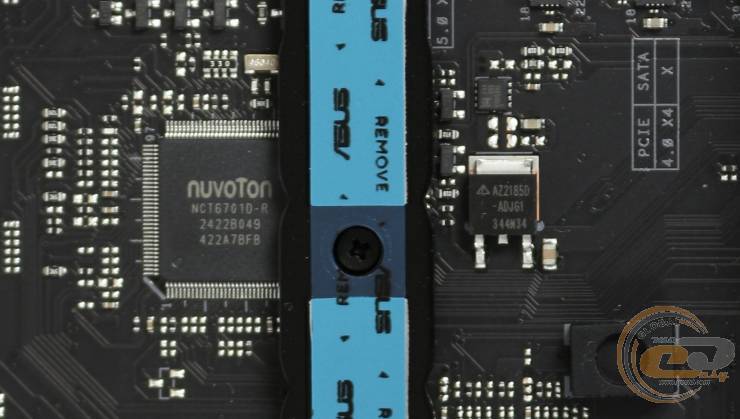

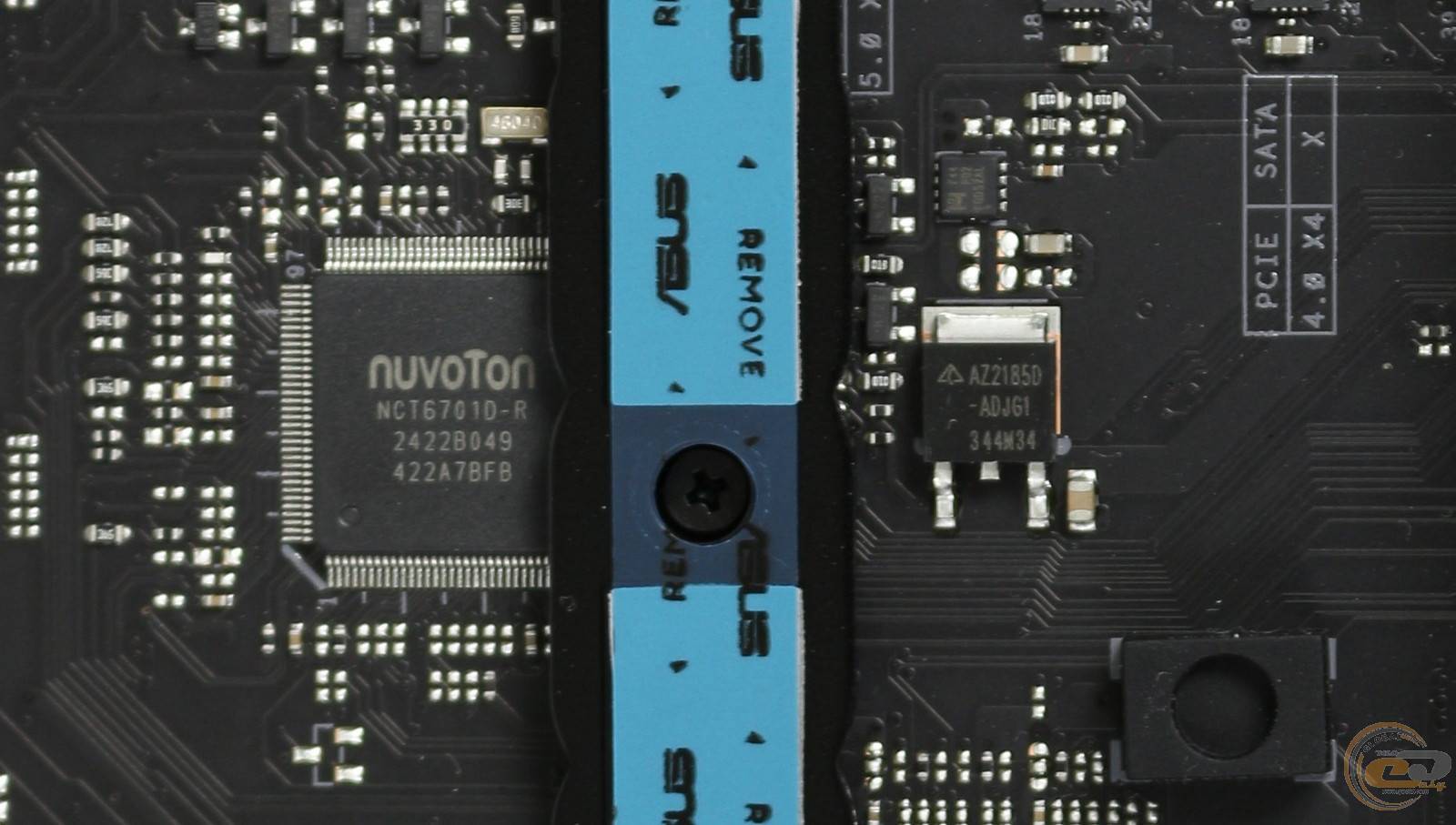

Мультиконтролером виступає вже знайомий нам за іншими сучасними платами чип NUVOTON NCT6701D-R.

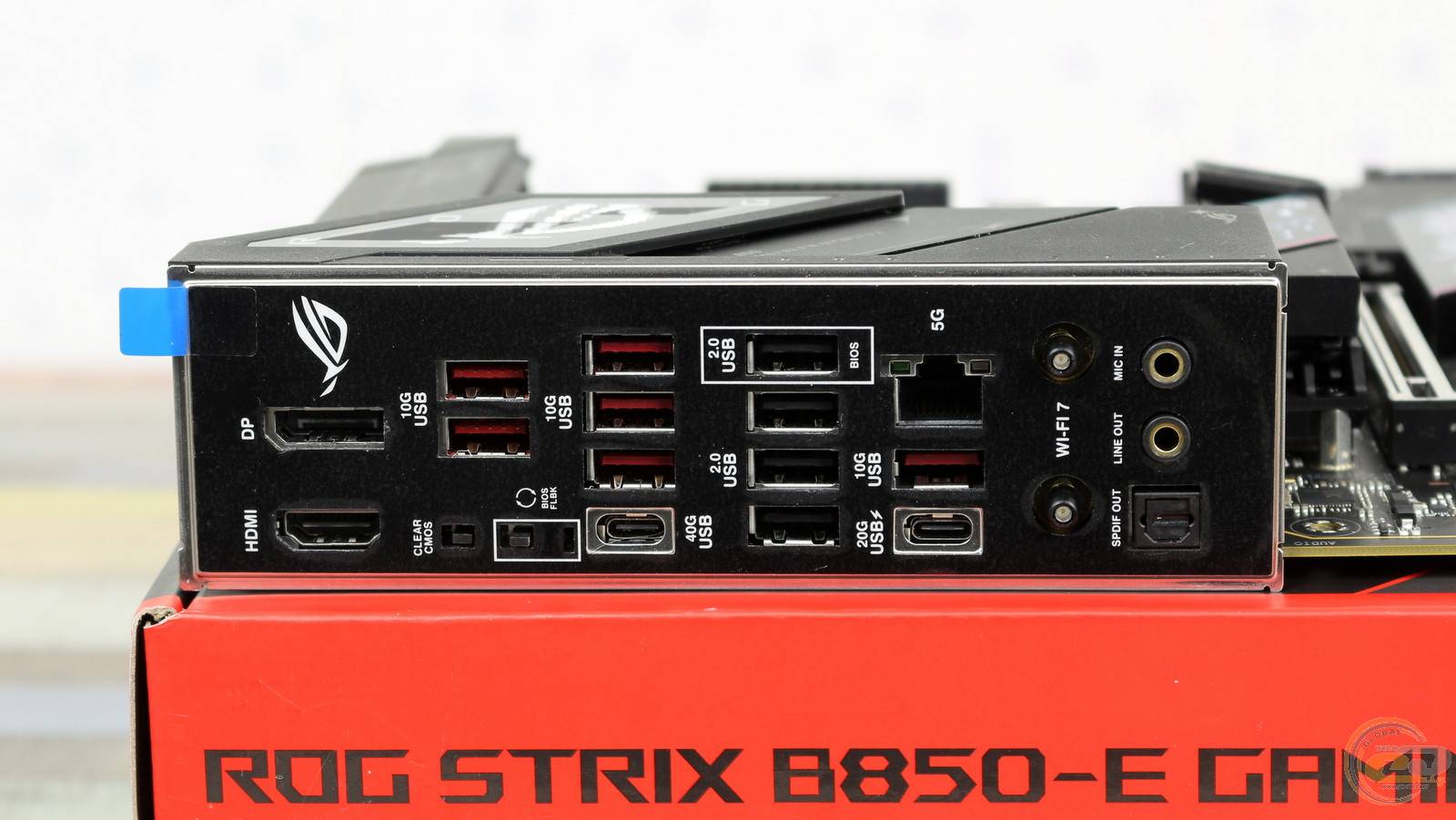

І нарешті кілька рядків про інтерфейсну панель ASUS ROG STRIX B850-E GAMING WIFI. Сюди виведені наступні порти та елементи:

• 1 х HDMI
• 1 x DisplayPort
• 1 x кнопка скидання CMOS
• 1 x кнопка оновлення BIOS
• 1 х USB 4.0 (40 Гбіт/с) Type-C
• 1 х USB 3.2 Gen 2x2 (20 Гбіт/с, PD 30 Вт) Type-C
• 6 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x позолочені аудіопорти

Плата отримала велике різномаїття портів і роз’ємів. Вони дозволяють задіяти інтегроване відеоядро процесора, оновити BIOS і скинути налаштування CMOS, а також під’єднати аналогові і цифрові аудіопристрої. Ще в наявності є цілих дванадцять USB-портів, у тому числі USB 4.0 з теоретичним максимумом 40 Гбіт/с та USB 3.2 Gen 2x2 з підтримкою Power Delivery до 30 Вт.

Функціонування мережевого порту покладене на LAN-контролер Realtek RTL8126, який здатний передавати інформацію зі швидкістю до 5 Гбіт/с.

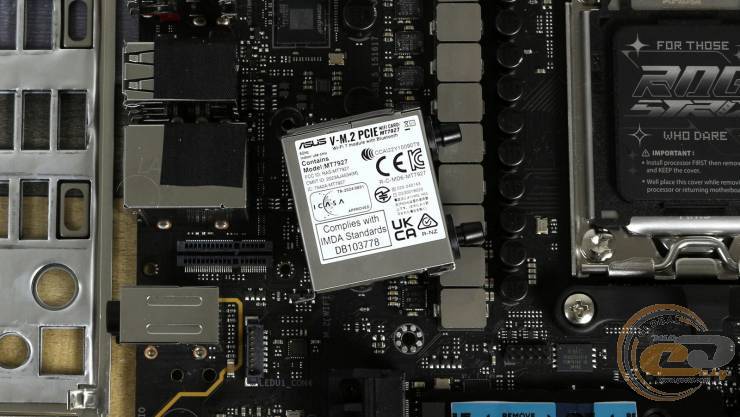

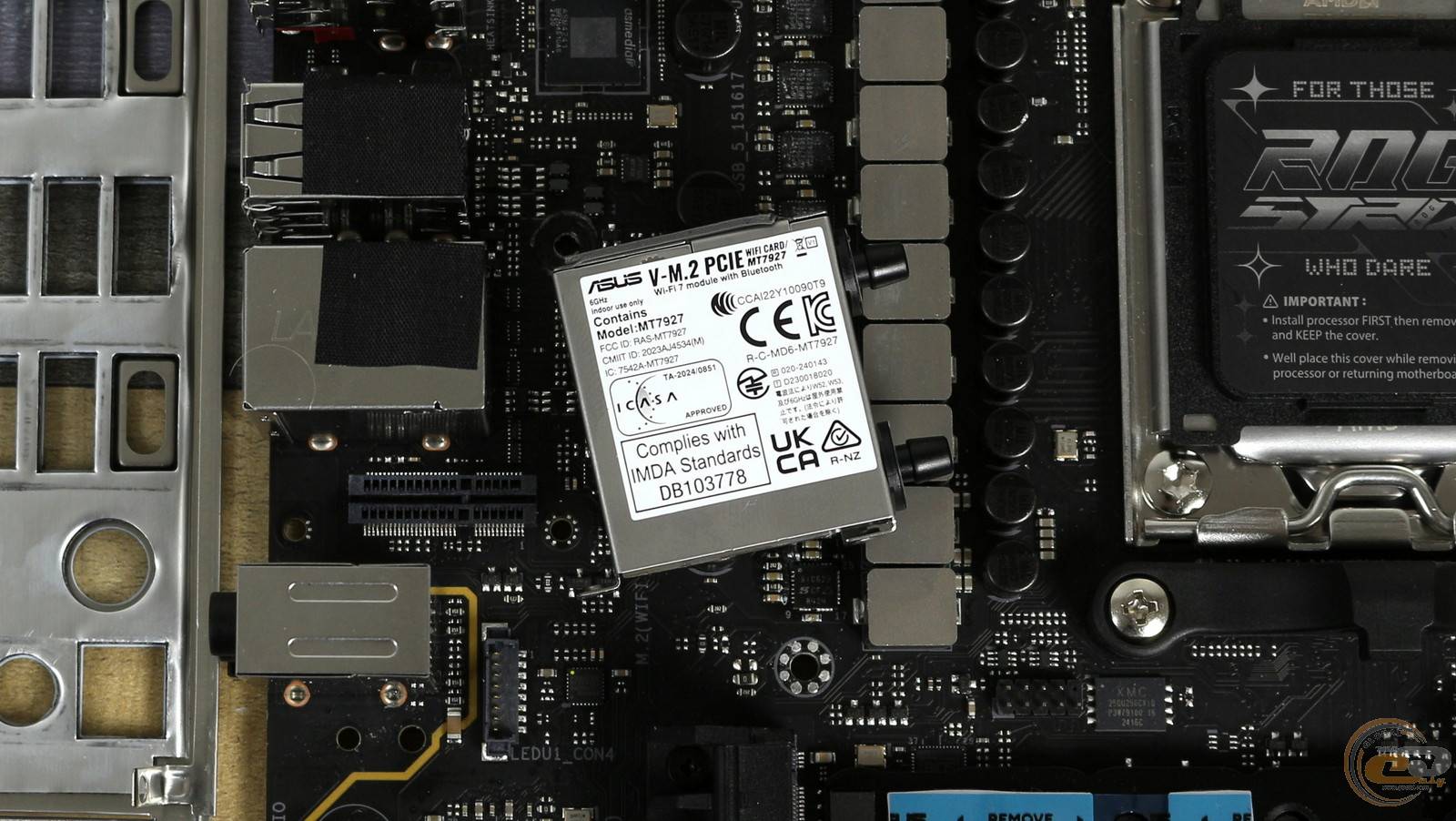

В свою чергу під кожухом інтерфейсної панелі розташована PCIe-плата MediaTek MT7927.

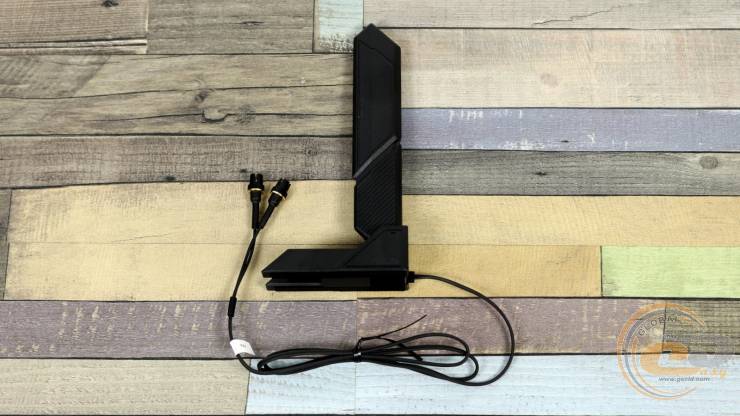

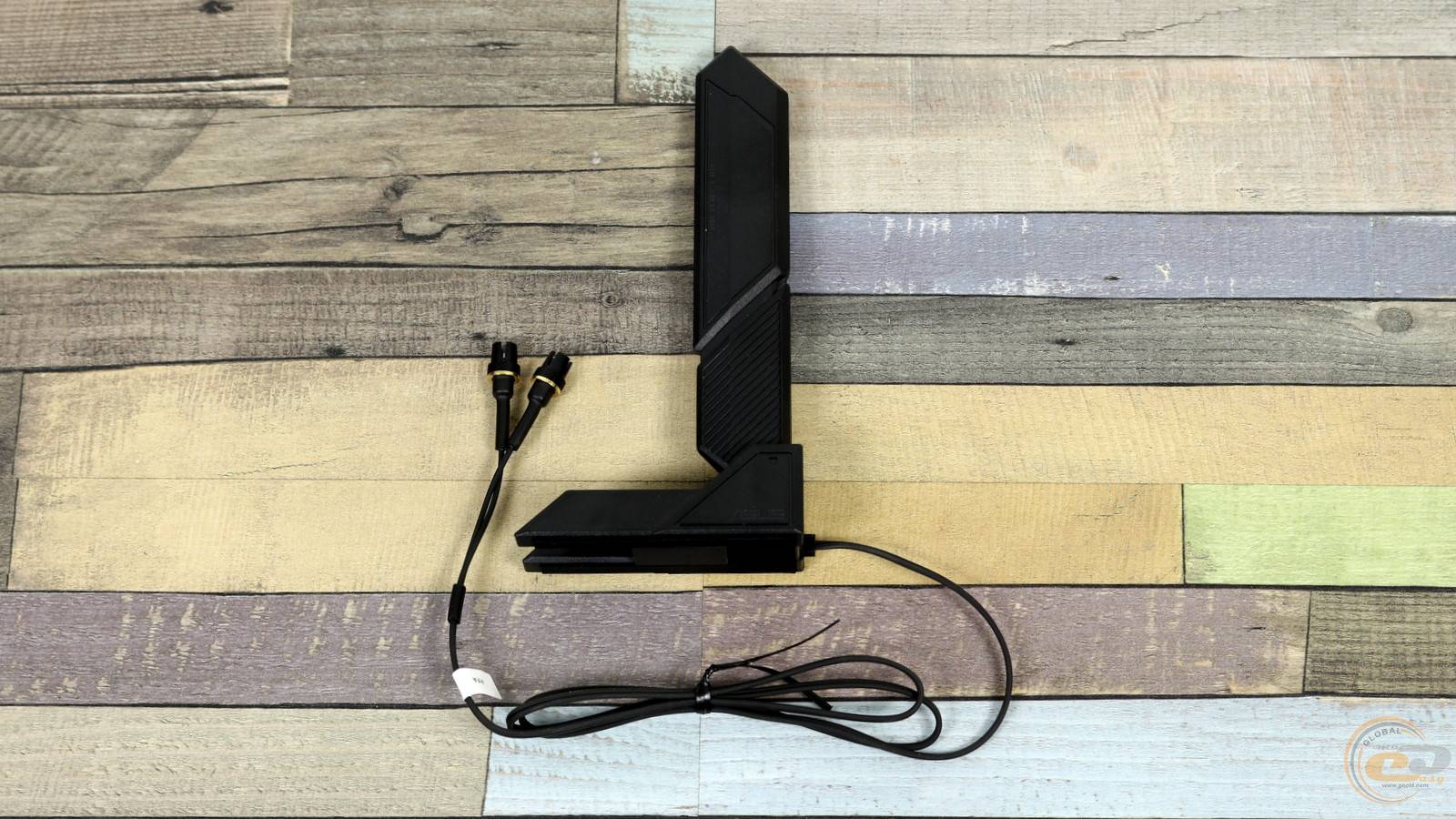

До неї під’єднується виносна антена з комплекту постачання, що привносить у материнську плату підтримку трьохдіапазонного Wi-Fi 7 і Bluetooth 5.4. Щоправда, для роботи Wi-Fi 7 потрібна Windows 11 у версії 24H2 або новіша, тоді як попередні версії даної ОС гарантують роботу максимум Wi-Fi 6E.

UEFI BIOS

Тестована плата ASUS ROG STRIX B850-E GAMING WIFI використовує сучасний завантажувач на основі графічного інтерфейсу UEFI. Традиційно можна обрати один із двох режимів роботи: «EZ Mode», в якому налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. У той же час базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається у всіх розділах.

А оскільки перед нами плата з чипсетом AMD B850, то тут крім звичних налаштувань доступні і широкі можливості для розгону.

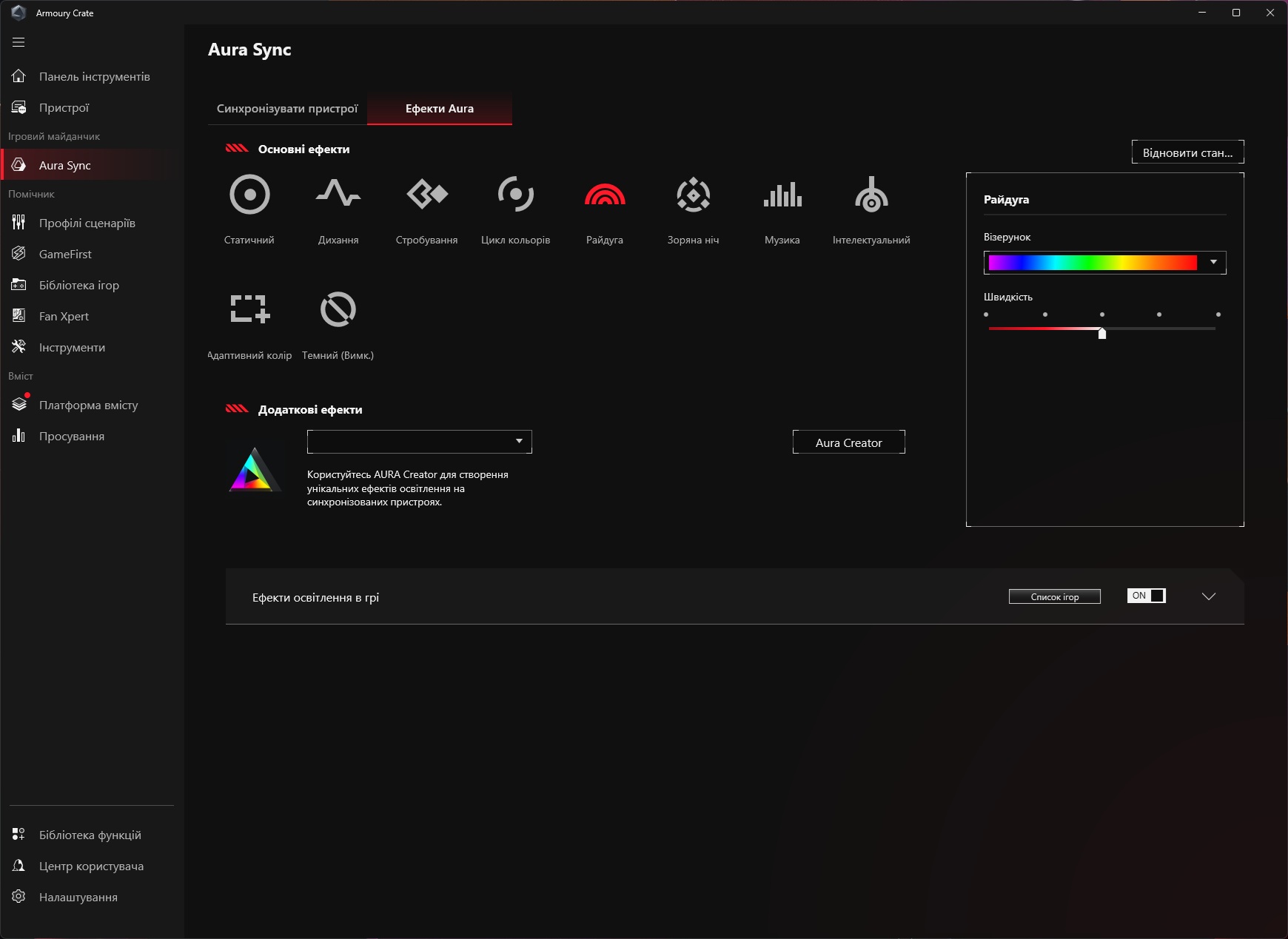

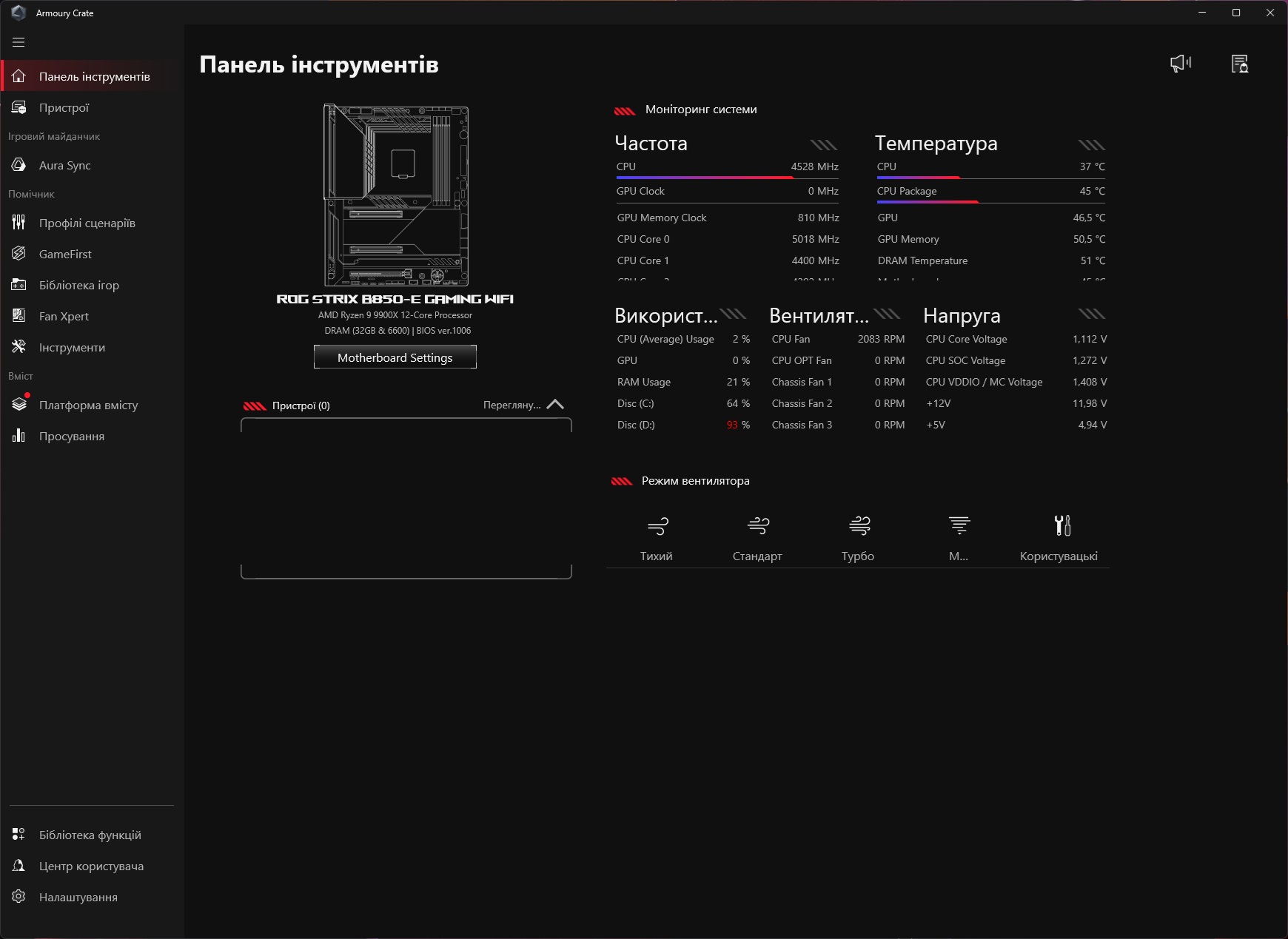

Як і раніше, моніторити систему, керувати підсвічуванням та здійснювати певні налаштування можна і в середовищі ОС Windows за допомогою програми Armoury Crate.

Частоти процесора та пам’яті, можливості та ефективність розгону

Для подальшого тестування та перевірки можливостей материнської плати ASUS ROG STRIX B850-E GAMING WIFI використовувалося таке обладнання:

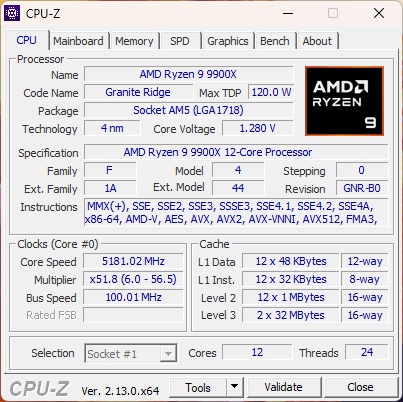

При навантаженні нашого 12-ядерного AMD Ryzen 9 9900X стрес-тестом утиліти CPU-Z, він тримав стабільні 5,18 ГГц при напрузі 1,28 В.

Більш вимогливий 20-хвилинний тест FPU Stress test в AIDA64 змусив частоту ядер опуститися до 3,6-4 ГГц за напруги 1,016 В. В свою чергу температура процесора не перевищувала 74°C. А це значення дуже далеке від максимальних робочих 95°C (Tjmax).

Результати тестування процесора без розгону можете переглянути на скріншотах вище.

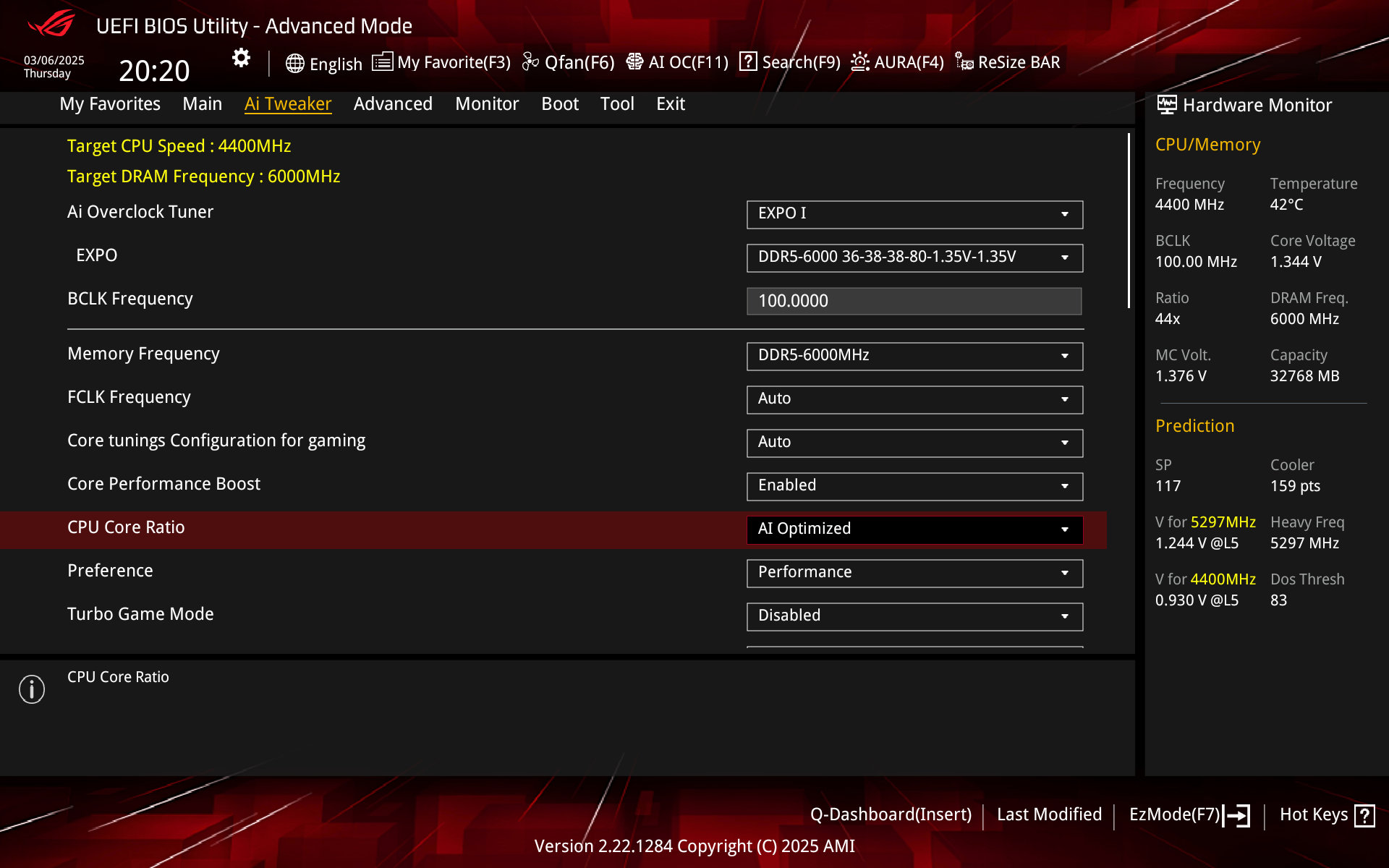

Ну а тепер про оверклокінг. Для автоматичного розгону в BIOS у розділі Ai Tweaker ми змінили наступні значення:

• Core Performance Boost — Enabled;
• CPU Core Ratio – AI Optimized;
• Preference – Performance.

Частота процесора під час стрес-тесту CPU-Z виросла майже на 150 МГц — до 5,3 ГГц. При цьому напруга залишилася без змін — все ті ж 1,28 В. Бенчмарки зміну помітили і оцінили — в багатопотоці у Cinebench R23 продуктивність зросла аж на 11%, тоді як в Geekbench 6.3 – на близько 1,5%.

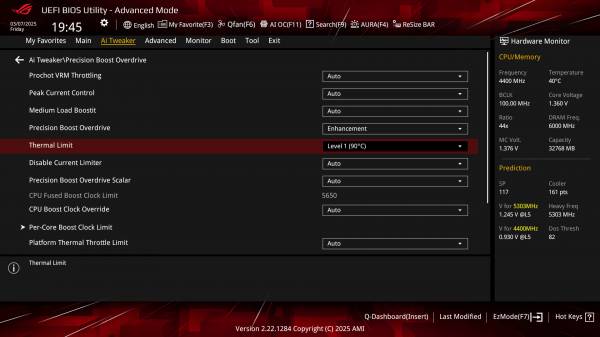

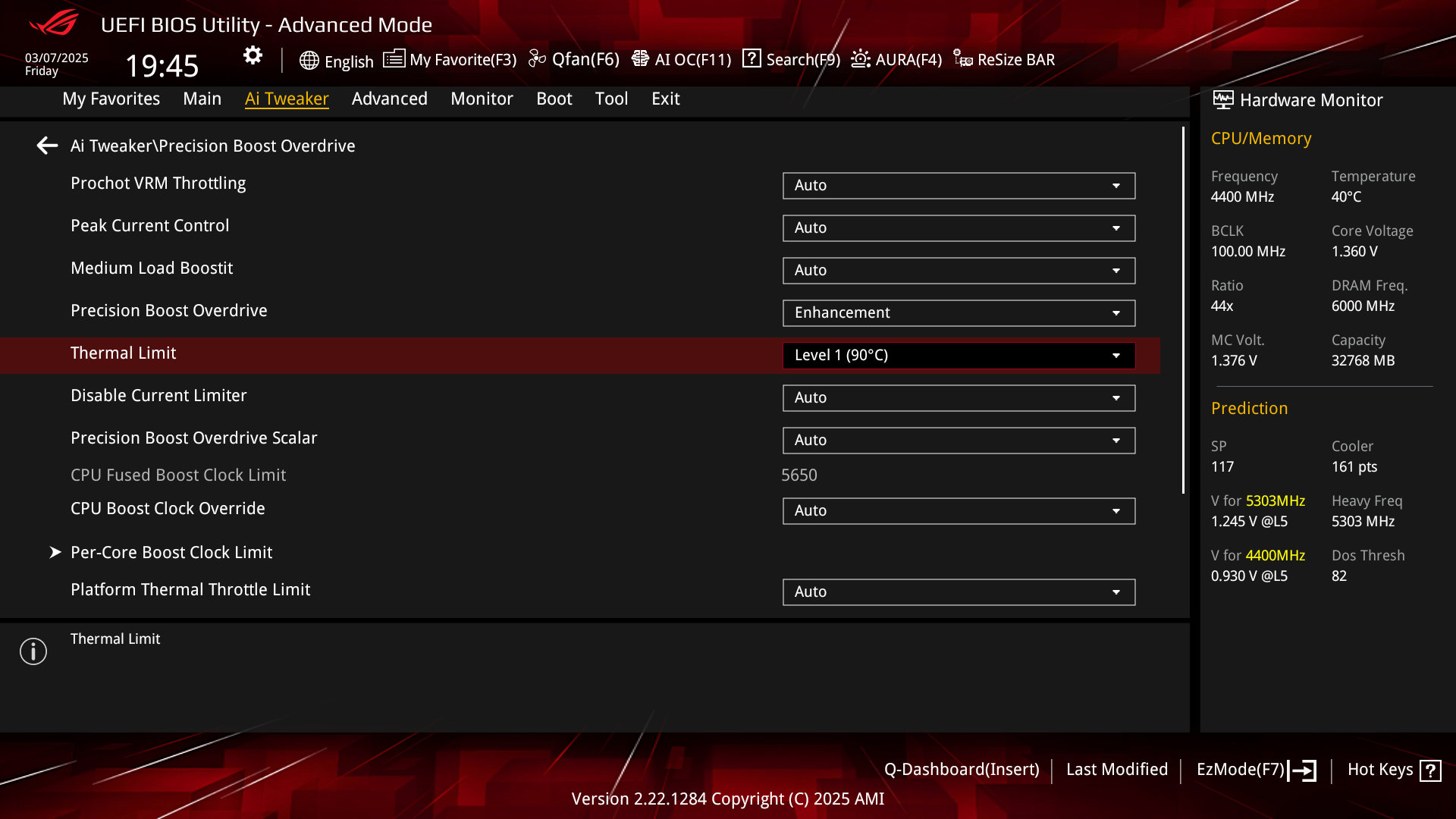

В продовження даного експерименту ми змінили ще два значення:

• Precision Boost Overdrive – Enhancement;
• Thermal Limit – Level 1 (90°C).

Так, технологія AMD Precision Boost Overdrive (PBO) покликана збільшити граничні параметри струму й напруги для максимального розгону процесора.

Результат не змусив себе довго чекати. При стрес-тесті CPU-Z частота процесора підросла майже до 5,45 ГГц. У багатопотокових тестах це додало 8-13% в порівнянні з номіналом та 1,5-6% у порівнянні з попередніми значеннями авторозгону.

Якщо автоматичний розгін відбувся «на ура», то про ручні маніпуляції цього не скажеш. При виставленні множника на 55 (еквівалент частоти 5,5 ГГц), напруги 1,3 В та CPU LLC – Level 5 збірка чудово пройшла тести Geekbench 6.3 та Cinebench R23. А от при запуску стрес-тесту FPU в AIDA система зависла. Це саме відбувалося і при 5,4 ГГц.

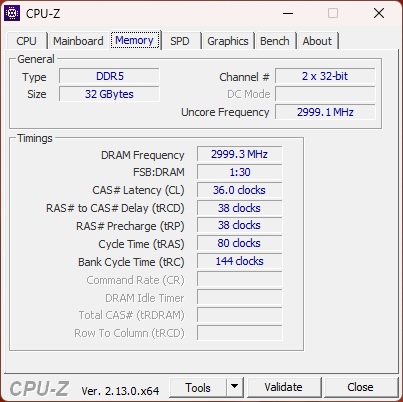

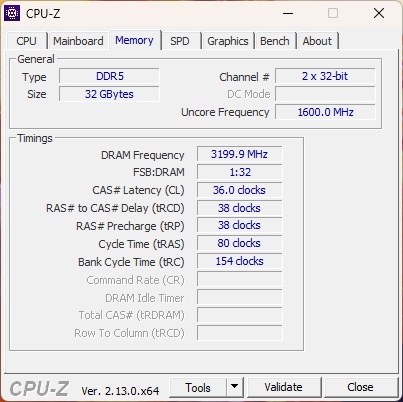

Набір із пари 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування вдалося запустити на частоті EXPO-профіля DDR5-6000 МТ/с.

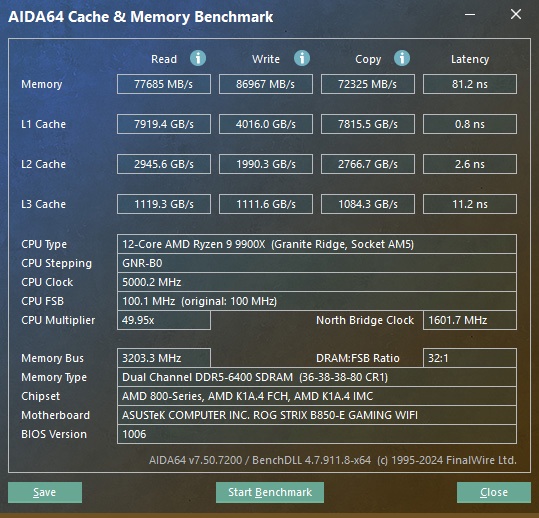

І навіть без підвищення таймінгів її можна було збільшити до DDR5-6400. Швидкодія при цьому також помітно виростає, а затримки майже не змінюються.

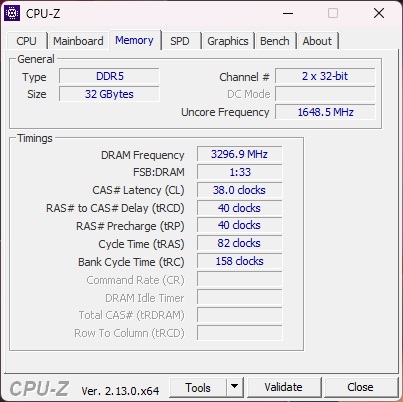

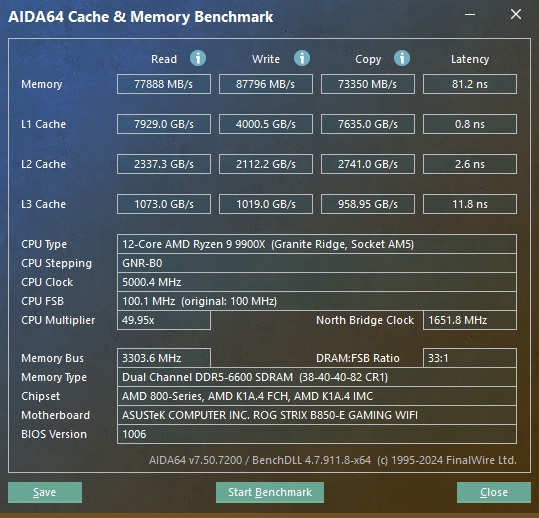

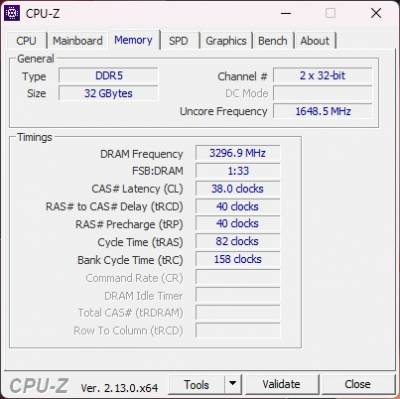

Після підвищення кожного із таймінгів на 2 до 38-40-40-82 модулі запрацювали при DDR5-6600. І знову маємо невеликий приріст швидкості пам’яті при ідентичній латентності. Тож дана процедура повністю себе виправдовує.

Тестування

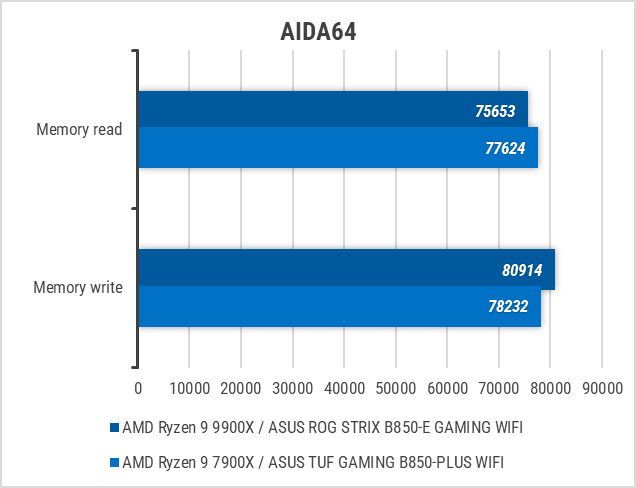

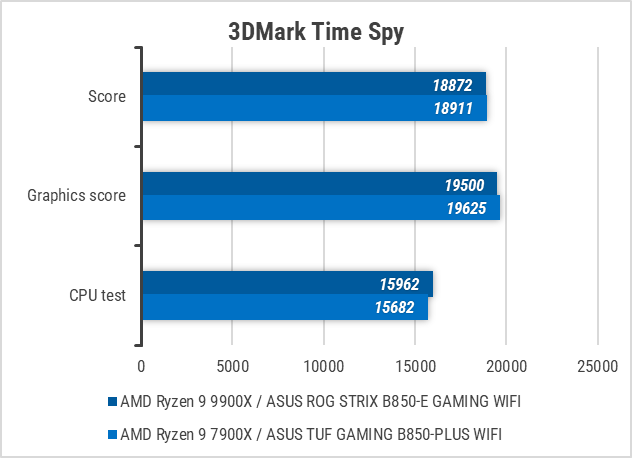

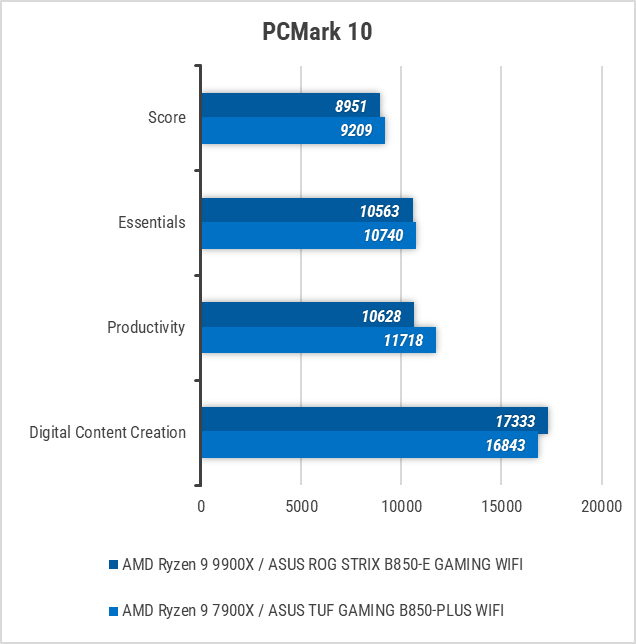

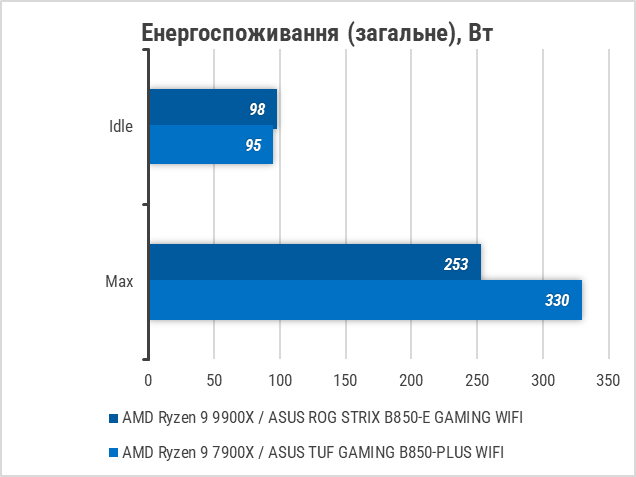

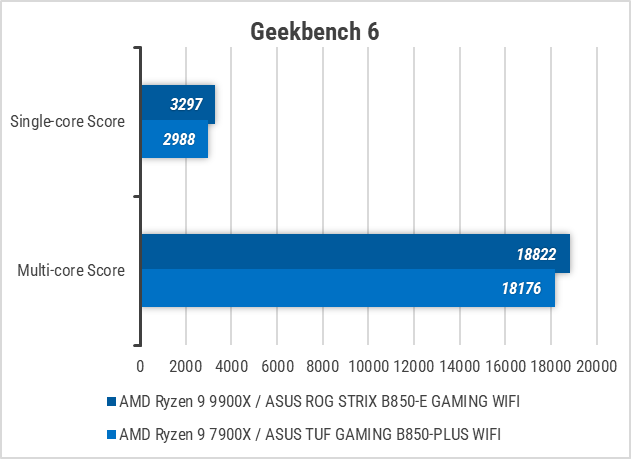

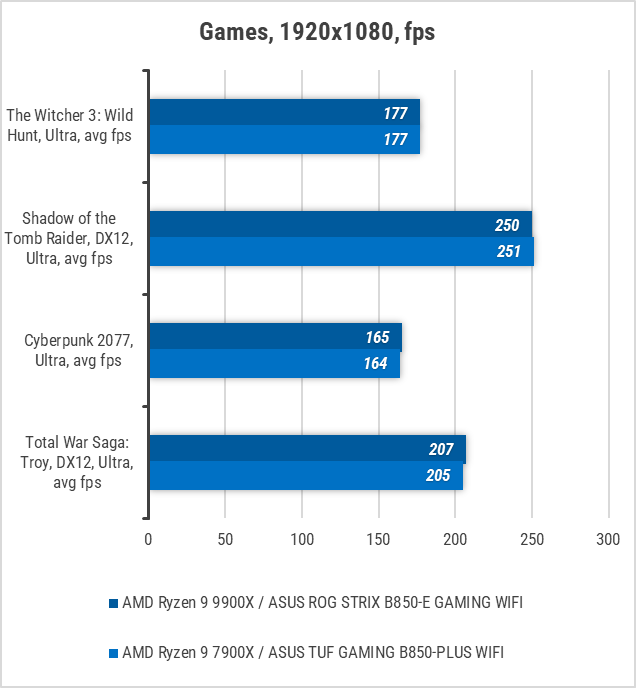

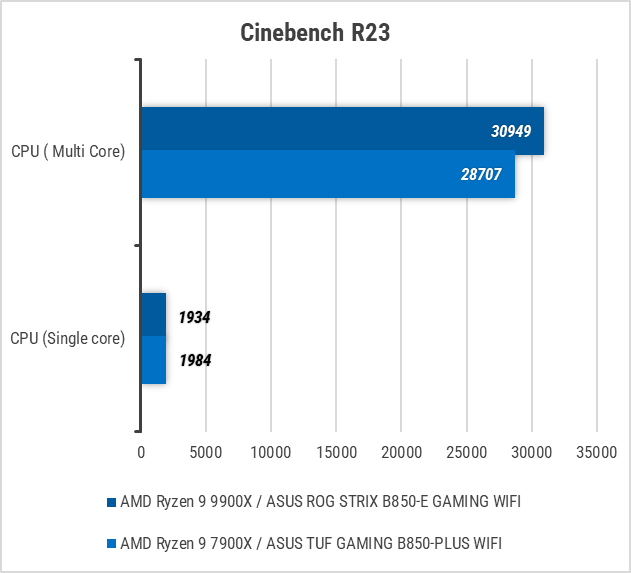

Що ж до стабільності роботи, то плата ASUS ROG STRIX B850-E GAMING WIFI без якихось труднощів пройшла усі наші тести.

Тестування звукового тракту на основі кодека ROG SupremeFX ALC4080

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 44,1 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-94.8	Дуже добре
Динамічний діапазон, дБ(А)	94.6	Дуже добре
Гармонійні викривлення, %	0.0017	Відмінно
Інтермодуляційне викривлення + шум, %	0.0064	Відмінно
Взаємопроникнення каналів, дБ	-93.0	Відмінно
Інтермодуляції на 10 кГц, %	0.0062	Відмінно
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-106.1	Відмінно
Динамічний діапазон, дБ(А)	105.4	Відмінно
Гармонійні викривлення, %	0.0009	Відмінно
Інтермодуляційне викривлення + шум, %	0.0047	Відмінно
Взаємопроникнення каналів, дБ	-85.9	Відмінно
Інтермодуляції на 10 кГц, %	0.0047	Відмінно
Загальна оцінка		Відмінно

Топовий аудіокодек ROG SupremeFX ALC4080 тут також не лише “для галочки”, про що свідчить велика кількість відмінних оцінок від RightMark Audio Analyzer.

Підсумок

Материнська плата ASUS ROG STRIX B850-E GAMING WIFI має чимало особливостей, які роблять її чудовим рішенням для геймерів. Двох слотів PCI Express буде цілком достатньо для встановлення відеокарти та ще однієї плати розширення. Для якнайкращої сумісності вони розташувалися на суттєвій відстані один від одного, завдяки чому між ними знайшлося місце і для великої кількості M.2-накопичувачів.

Всього тут передбачено встановлення до п’яти SSD формату M.2, причому три слоти підтримують стандарт PCIe 5.0. Втім, два із трьох, у разі використання, “забирають” лінії від відеокарти, що варто взяти до уваги. Натомість нижні два слоти стандарту PCIe 4.0 вже використовують чипсетні лінії, через що один із них може працювати лише за відсутності пристрою у другому слоті PCI Express.

Як видно, B-чипсет все ж накладає певні обмеження. Втім, вони не будуть суттєвими для абсолютної більшості геймерів. Зате він дозволяє виконувати розгін процесора і пам’яті, що у випадку з AMD Ryzen 9 9900X і модулями DDR5-6000 принесло відчутні результати. А масивні радіатори на VRM та наявність великої кількості фаз дозволяють встановлювати сюди навіть топові 170-ватні 16-ядерні процесори.

Враховуючи цінник плати - близько ₴16700 або $400, вона явно й створювалася з прицілом на забезпеченого геймера, який встановить сюди процесор з як мінімум не меншим прайсом. На додачу власник ASUS ROG STRIX B850-E GAMING WIFI отримає цілий ряд передових опцій, в числі яких: широкий набір USB-портів включно з USB 4 та USB 3.2 Gen 2x2 Type-C, 5-гігабітний LAN та трьохдіапазонний Wi-Fi 7 з виносною антеною.

Переваги:

• 16 (90 А) + 2 (90 А) + 2 (80 А) підсистема живлення процесора і якісна елементна база;
• ефективне охолодження;
• можливість розгону процесора і пам’яті;
• підсилений слот для відеокарти з підтримкою шини PCI Express 5.0;
• можливість встановлення до 192 ГБ ОЗП з частотою до 8000+ МГц;
• підтримка п’яти слотів M.2 Socket 3, в тому числі трьох PCIe 5.0;
• 5-гігабітний LAN-контролер;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4;
• можливість оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• три колодки для світлодіодних стрічок;
• вісім конекторів для під’єднання вентиляторів та РСО;
• дуже якісна аудіопідсистема;
• відмінний набір портів на інтерфейсній панелі, включаючи USB 4 та USB 3.2 Gen 2х2;
• приємний дизайн в сіро-чорних тонах з підсвіткою ASUS AURA.

Особливості:

• певні обмеження при використанні процесорів Ryzen 8000;
• два роз’єми M.2 використовують лінії PCIe 5.0 від відеокарти;
• при використанні роз’єму PCIe x4 четвертий слот M.2 буде відключений.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
