Огляд материнської плати ASUS ROG STRIX B560-A GAMING WIFI: на стилі

09-06-2021

ASUS ROG STRIX B560-A GAMING WIFI

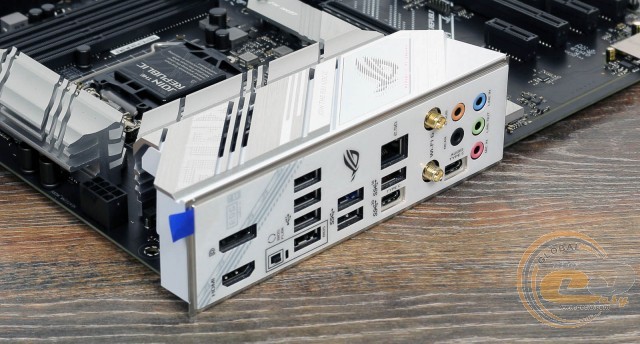

На інтерфейсну панель виведені такі порти:

  • 1 x HDMI;
  • 1 x DisplayPort 1.4;
  • 1 x RJ45;
  • 1 x USB 3.2 Gen 2x2 Type-C;
  • 1 x USB 3.2 Gen 2;
  • 2 x USB 3.2 Gen 1;
  • 4 x USB 2.0;
  • 1 х USB 2.0 Type-C;
  • 5 x аудіопорти.

Новинка привертає увагу підтримкою бездротових інтерфейсів (Intel Wi-Fi 6+Bluetooth 5.0), двома відеовиходами, великою кількістю портів USB і аудіовиходом Type-C. Також виділимо зручне оновлення прошивки BIOS за допомогою відповідної кнопки.

ASUS ROG STRIX B560-A GAMING WIFI

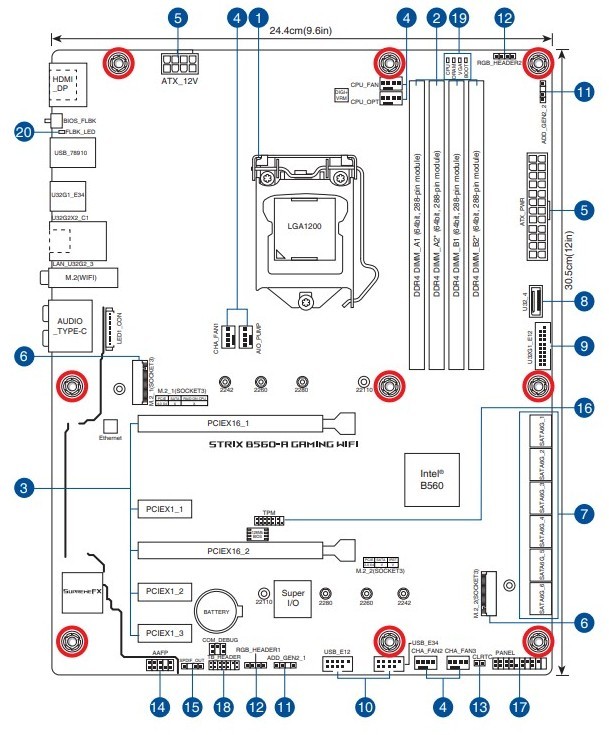

Можливості організації охолодження всередині системного корпуса дуже хороші. Є шість 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для системи охолодження CPU, один призначений для підключення водоблока СВО, а ще три використовуються для системних вентиляторів.

UEFI BIOS

Тестована плата використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках.

Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, але і розігнати пам'ять. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG STRIX B560-A GAMING WIFI

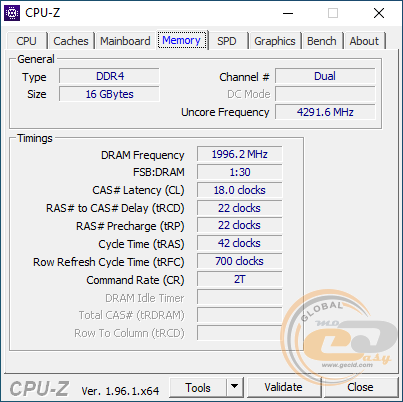

Тестові модулі оперативної пам'яті DDR4-4000 TEAMGROUP T-FORCE DARK Zα вдалося запустити на частоті DDR4-4000 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS ROG STRIX B560-A GAMING WIFI використовувалося таке обладнання:

Процесори

Intel Core i5-11600K (Socket LGA1200, 6/12 x 3,9 – 4,9 ГГц, 125 Вт TDP)
Intel Core i5-10600K (Socket LGA1200, 6/12 х 4,1 – 4,8 ГГц, 125 Вт TDP)

Кулер

Noctua NH-U12A

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01

Відеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti OC Edition

Накопичувач

Apacer Panther 480GB

Блок живлення

be quiet! Pure Power 11 L11-CM-700W

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

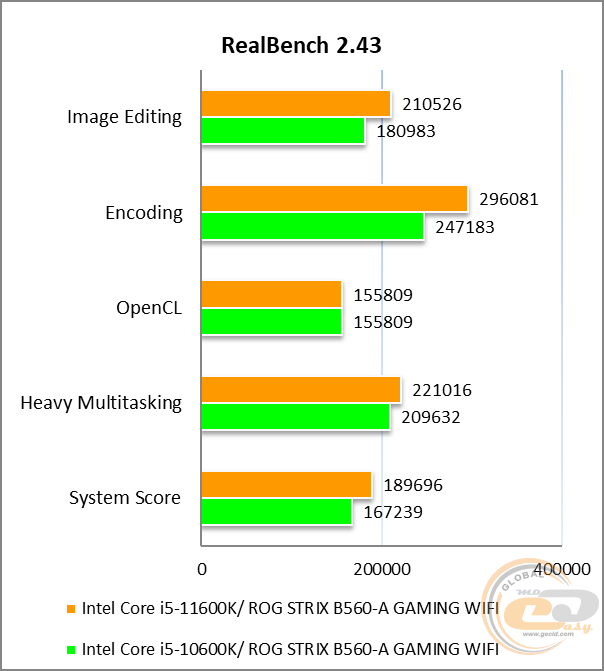

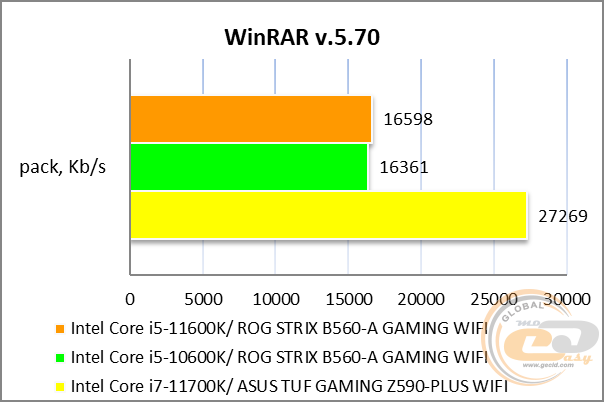

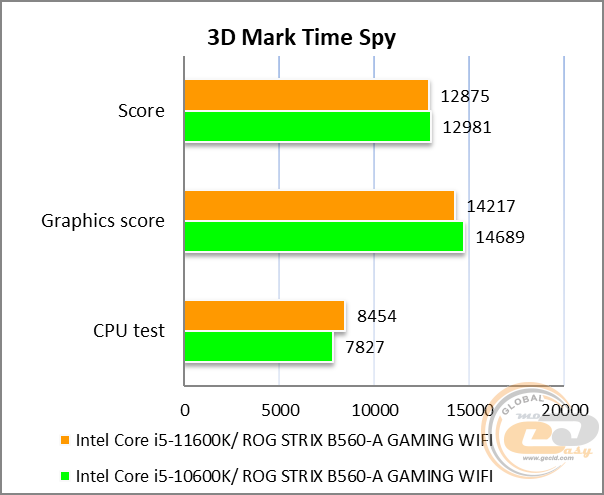

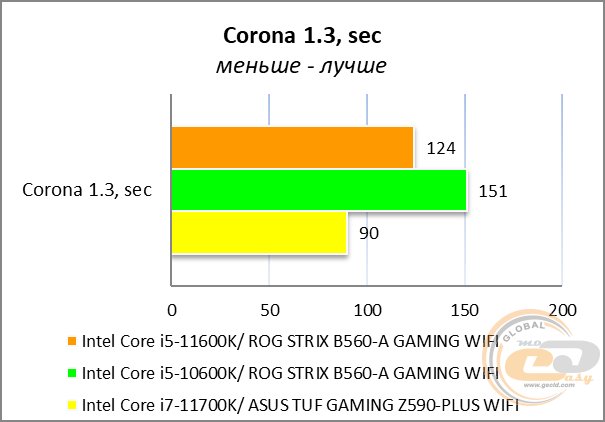

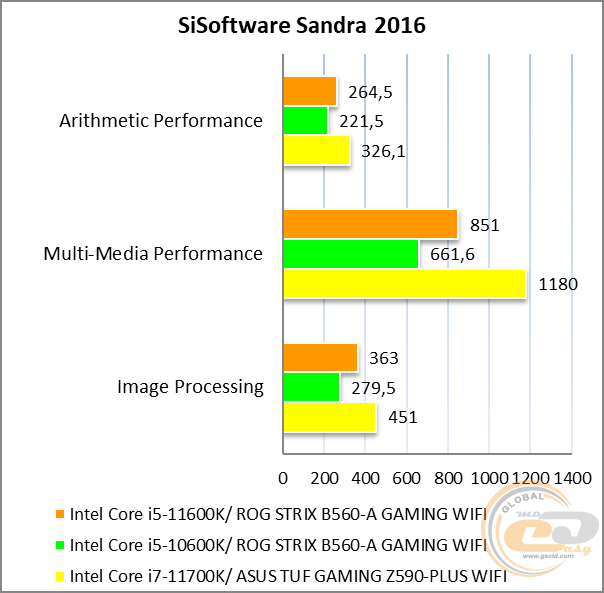

Для різноманітності ми вирішили привести наочне порівняння процесорів Intel Core i5-10600K та Intel Core i5-11600K на одній системі. Також для прикладу в деяких тестах наведено Intel Core i7-11700K, проте він тестувався з іншою платою.

У синтетичних тестах ситуація очікувана: Intel Core i5-11600K обходить свого попередника в середньому на 15%. Але лідером залишається Intel Core i7-11700K. Однак в іграх Core i5-10600K виходить переможцем у протистоянні з Core i5-11600K. У середньому відрив становить 5%.

ASUS ROG STRIX B560-A GAMING WIFI

Також ми вирішили перевірити роботу модуля бездротових інтерфейсів Intel Wi-Fi 6. Сума середніх швидкостей в двох напрямках перевищила за 1010 Мбіт/с. Максимальна швидкість в одному напрямку склала 878 Мбіт/с. Питань до стабільності з'єднання у нас не виникло.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05, -0.03

Відмінно

Рівень шуму, дБ (А)

-94.6

Дуже добре

Динамічний діапазон, дБ (А)

94.6

Дуже добре

Гармонійні викривлення, %

0.00120

Відмінно

Гармонійні викривлення + шум, дБ(A)

-85.3

Добре

Інтермодуляційні викривлення + шум, %

0.00764

Відмінно

Взаємопроникнення каналів, дБ

-90.2

Відмінно

Інтермодуляції на 10 кГц, %

0.00752

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-104.0

Відмінно

Динамічний діапазон, дБ (А)

106.0

Відмінно

Гармонійні викривлення, %

0.00127

Відмінно

Гармонійні викривлення + шум, дБ(A)

-88.0

Добре

Інтермодуляційні викривлення + шум, %

0.00567

Відмінно

Взаємопроникнення каналів, дБ

-87.2

Відмінно

Інтермодуляції на 10 кГц, %

0.00529

Відмінно

Загальна оцінка



Дуже добре

Звукову підсистему топових моделей ASUS можна сміливо віднести до одних з найкращих в сегменті. Її можливостей цілком достатньо для повсякденної експлуатації, а також для комфортного перегляду відео і прослуховування музики в хороших навушниках.

Підсумок

ASUS ROG STRIX B560-A GAMING WIFI

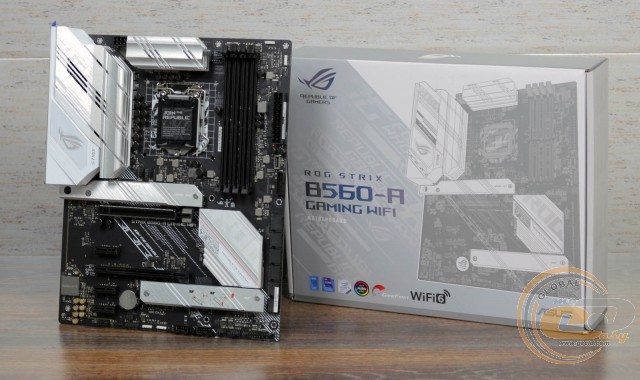

Материнська плата ASUS ROG STRIX B560-A GAMING WIFI на даний момент є другим за старшинством рішенням від ASUS на чіпсеті Intel B560. У продажі її можна знайти за середньою ціною $210 (5740 грн). За ці гроші ви отримаєте відмінно оснащену модель з повним спектром сучасних технологій.

Такоє є підтримка всіх актуальних інтерфейсів, допрацьована звукова підсистема флагманського рівня, LED-підсвічування і колодки для світлодіодних стрічок. Також виділимо підтримку бездротових інтерфейсів Intel Wi-Fi 6, відмінну комплектацію, радіатори для M.2-накопичувачів, приємний дизайн і аудіовихід USB Type-C.

З особливостей відзначимо обмеження з одночасної роботи інтерфейсів дискової підсистеми і відключення першого слота M.2 Socket 3 при використанні процесора Intel Core 10-го покоління (Comet Lake-S).

У результаті ASUS ROG STRIX B560-A GAMING WIFI може стати відмінною основою для ігрової збірки, якщо ви вирішили не переплачувати за процесор з розблокованим множником, але хочете отримати систему з підтримкою всіх сучасних інтерфейсів і можливістю розгону ОЗП.

Переваги:

  • 8+2-фазна підсистема живлення і якісна елементна база;
  • ефективне охолодження;
  • посилений слот для відеокарти;
  • 2,5-гігабітний LAN-контролер із можливістю пріоритизації трафіку;
  • підтримка бездротових інтерфейсів Wi-Fi 6 і Bluetoot 5.0;
  • можливість реалізувати Thunderbolt;
  • LED-підсвічування і чотири колодки для світлодіодних стрічок;
  • якісна аудіопідсистема;
  • хороший набір портів на інтерфейсній панелі;
  • відмінна комплектація;
  • зручне оновлення прошивки BIOS за допомогою відповідної кнопки;
  • підтримка низки корисних фірмових технологій і утиліт;
  • приємний дизайн.

Особливості:

  • обмеження з одночасної роботи двох інтерфейсів дискової підсистеми;
  • перший слот M.2 працює тільки при встановленні процесора серії Intel Rocket Lake-S.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
