Огляд материнської плати ASUS ROG STRIX B560-A GAMING WIFI: на стилі

09-06-2021

Якщо ви є прихильником продукції компанії ASUS і хочете зібрати сучасну ігрову систему, але без переплати за переваги флагманського чіпсета Intel Z590, то у вашому розпорядженні є безліч моделей на Intel B560. Він не має на увазі розгін процесора, зате дозволяє підвищувати частоту ОЗП. Нагадаємо, що з основними характеристиками і нововведеннями чіпсета Intel B560 ми познайомилися в огляді ASRock B560 Steel Legend.

ASUS ROG STRIX B560-A GAMING WIFI

Що ж стосується теми сьогоднішнього матеріалу, то до нас на тестування приїхала друга по старшинству плата від ASUS на Intel B560 - ASUS ROG STRIX B560-A GAMING WIFI. Вона вже доступна у продажі за середньою вартістю $210 (5740 грн). Давайте ж поглянемо, що цікавого нам приготував тайванський виробник за ці гроші.

Специфікація

Модель

ASUS ROG STRIX B560-A GAMING WIFI

Чіпсет

Intel B560

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го та 10-го поколінь для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000 МГц

Слоти розширення

1 x PCI Express 4.0 x16 (x16)

1 x PCI Express 3.0 x16 (х4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, 2260, 2280 та 22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, 2260, 2280 та 22110; SATA та PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальний Realtek ALC S1220A з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort 1.4

1 x RJ45

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 2 Type-A

2 x USB 3.2 Gen 1 Type-A

4 x USB 2.0 Type-A

1 х USB 2.0 Type-C

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

BIOS

1 x 128 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплект постачання

ASUS ROG STRIX B560-A GAMING WIFI ASUS ROG STRIX B560-A GAMING WIFI

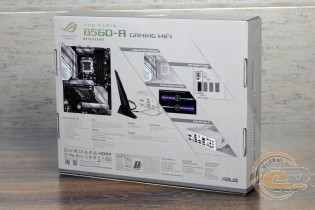

Материнська плата постачається в звичній картонній коробці, оформленій у світлих тонах. На її боковинах можна знайти технічні характеристики і опис деяких цікавих особливостей плати, а також оцінити її зовнішній вигляд.

ASUS ROG STRIX B560-A GAMING WIFI

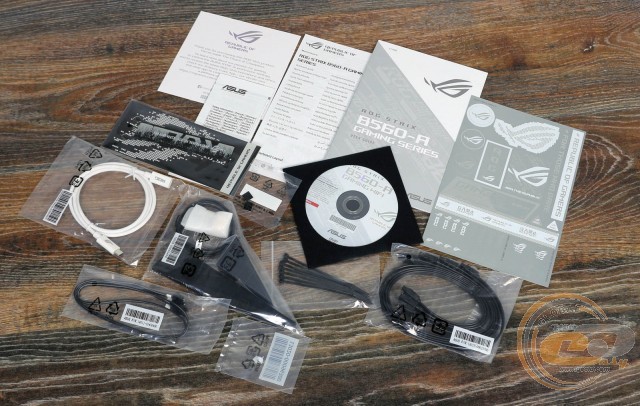

Комплект постачання, крім звичного диска з ПЗ і набору паперової документації, містить:

  • чотири SATA-шлейфи;
  • аудіокабель USB Type-C;
  • гвинти для кріплення M.2-накопичувачів;
  • набір маркувальних наклейок;
  • брелок;
  • комбіновану антену;
  • комплект стяжок;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ASUS ROG STRIX B560-A GAMING WIFI

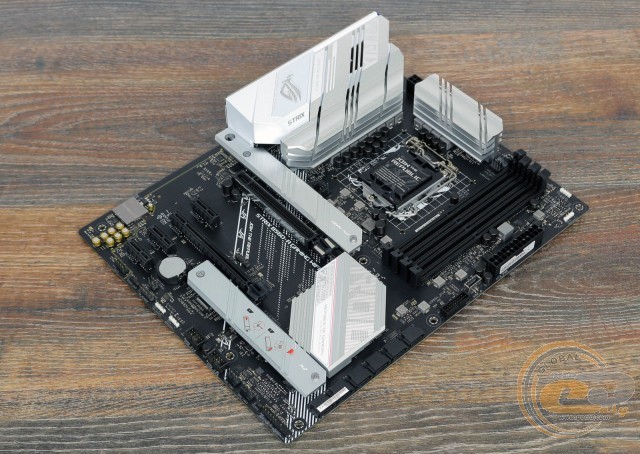

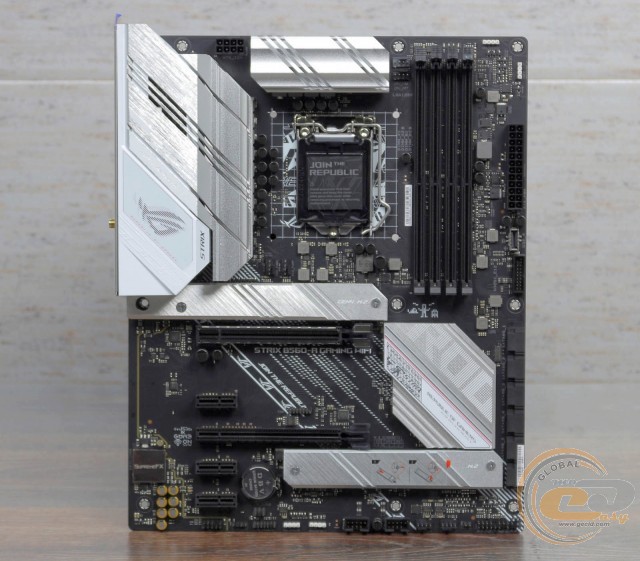

На перший погляд може здатися, що перед нами модель серії ASUS PRIME, яка завжди приємно виділялася світлими елементами в оформленні. Однак це не так. Тайванський виробник вирішив урізноманітнити вигляд лінійки ROG STRIX. Крім приємного зовнішнього вигляду, ASUS ROG STRIX B560-A GAMING WIFI може похвалитися встановленою заглушкою інтерфейсної панелі, кожухом над нею, посиленим слотом для відеокарти і радіаторами охолодження M.2-накопичувачів.

ASUS ROG STRIX B560-A GAMING WIFI

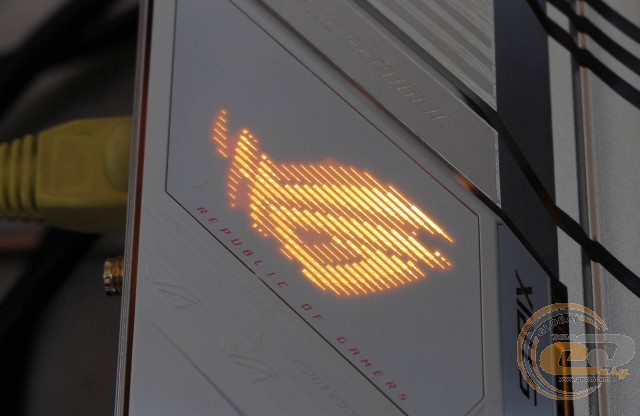

LED-підсвічування ASUS AURA Sync містить логотип на кожусі над інтерфейсною панеллю. Також є чотири колодки для світлодіодних стрічок або підсвічування інших комплектуючих.

ASUS ROG STRIX B560-A GAMING WIFI

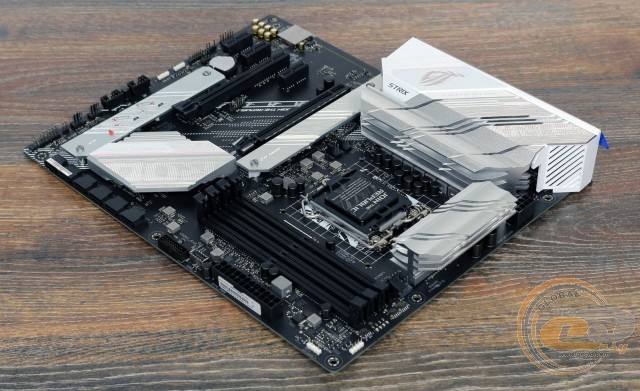

У плані компонування та зручності збірки системи ніяких претензій у нас не виникло. DIMM-слоти обладнані засувками тільки з одного боку, а більшість портів і роз'ємів розташовані на комфортній відстані один від одного. Також є всі належні кріпильні отвори.

ASUS ROG STRIX B560-A GAMING WIFI

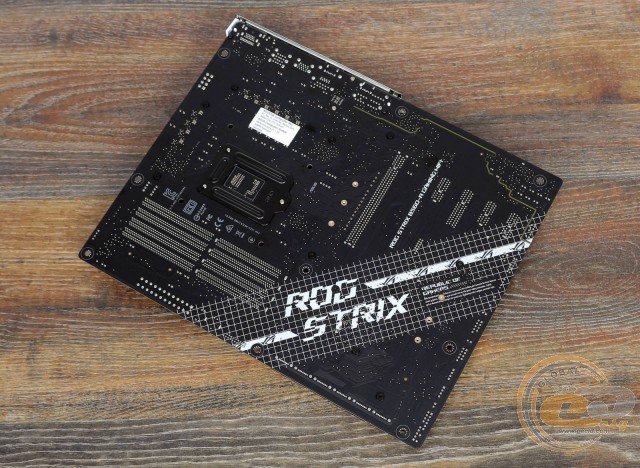

На зворотному боці ASUS ROG STRIX B560-A GAMING WIFI знаходиться стандартна опорна пластина процесорного роз'єму і гвинти кріплення всіх компонентів системи охолодження.

ASUS ROG STRIX B560-A GAMING WIFI

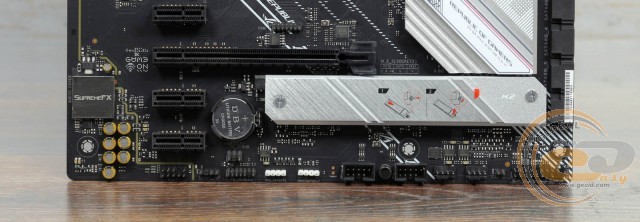

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, колодки підключення світлодіодних стрічок, роз'єми підключення системних вентиляторів, колодка підключення фронтальної панелі і роз'єм Thunderbolt. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка дев'яти портів USB 2.0: чотирьох внутрішніх і п'яти зовнішніх. Один з них виконано в форматі USB Type-C і призначений для виведення аудіосигналу.

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

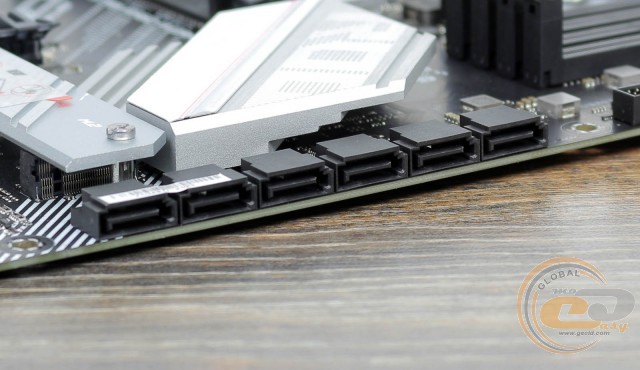

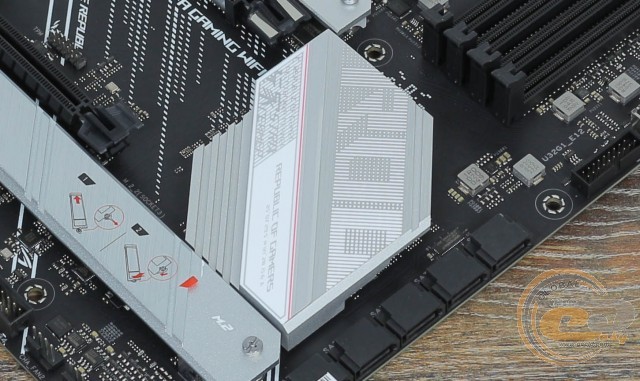

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з нестачею вільних ліній присутні традиційні обмеження по їх роботі. Так, інтерфейс M2_2 ділить пропускну здатність з портом SATA6G_1. А перший роз'єм M.2 Socket 3 працює виключно в парі з процесорами Intel Rocket Lake-S (11-е покоління Intel Core). Він буде відключений при встановленні чіпів 10-го покоління (Comet Lake-S).

ASUS ROG STRIX B560-A GAMING WIFI

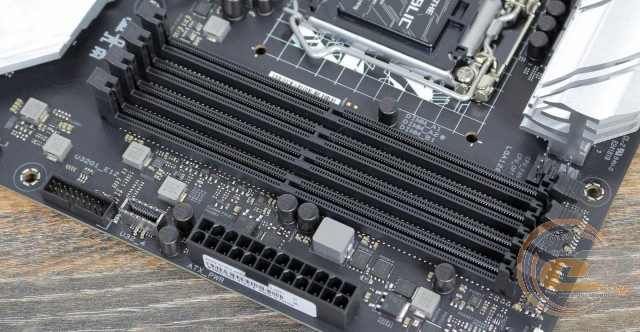

Системна плата ASUS ROG STRIX B560-A GAMING WIFI оснащена чотирма DIMM-слотами для оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах до 5000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 1.

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

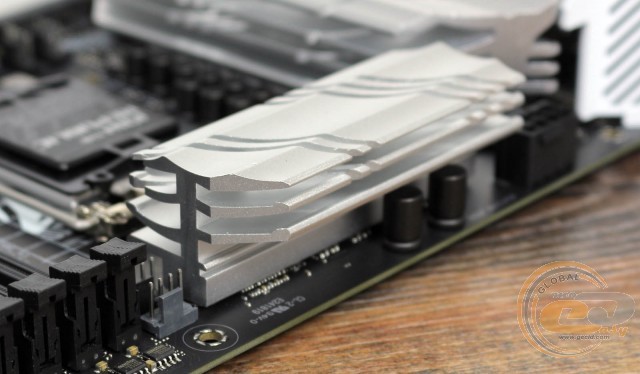

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B560, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 40°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 42°C;
  • дроселі - 44°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS ROG STRIX B560-A GAMING WIFI

ASUS ROG STRIX B560-A GAMING WIFI

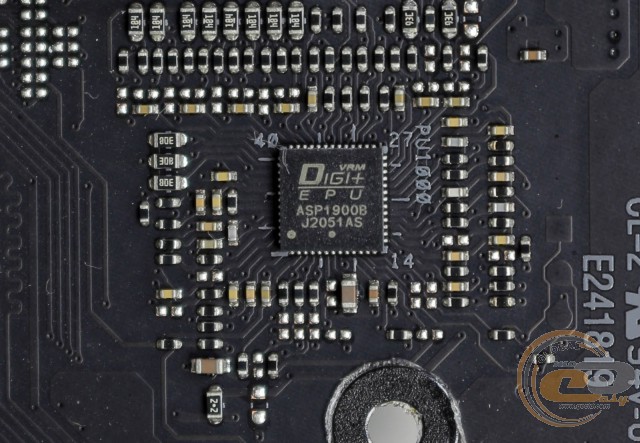

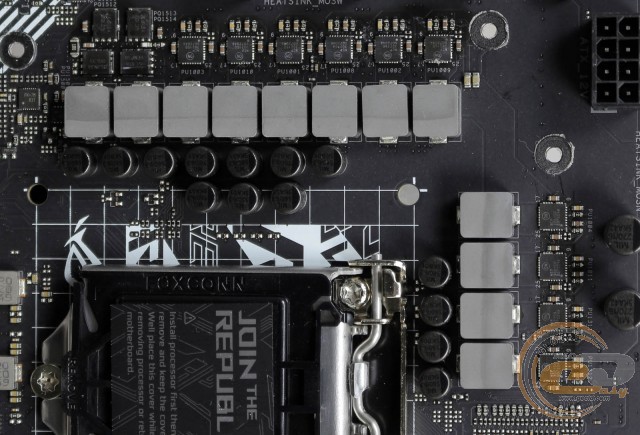

Живлення процесора здійснюється за 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори 5K Black Metallic, феритові дроселі та мікросхеми ON NCP302150. Перетворювач заснований на цифровому ШІМ-контролері ASP1900B.

ASUS ROG STRIX B560-A GAMING WIFI

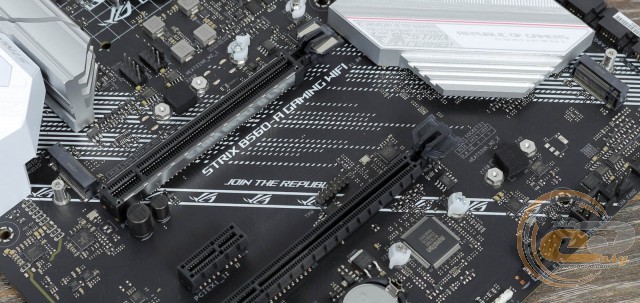

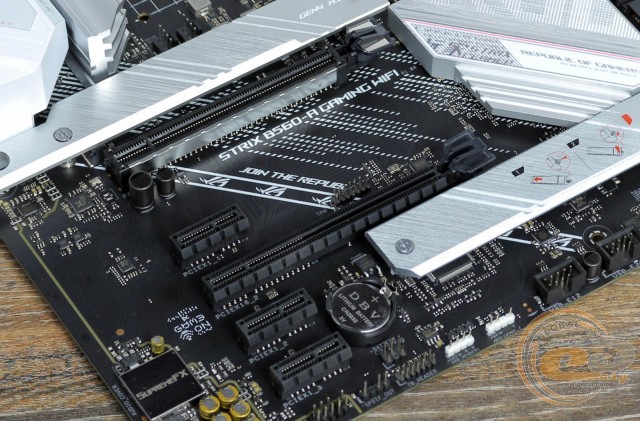

Для розширення функціональності материнської плати ASUS ROG STRIX B560-A GAMING WIFI є п'ять слотів:

  1. PCI Express 4.0 x16 (x16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (х4);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x1.

Будь-які обмеження з одночасної роботи слотів розширення відсутні.

ASUS ROG STRIX B560-A GAMING WIFI

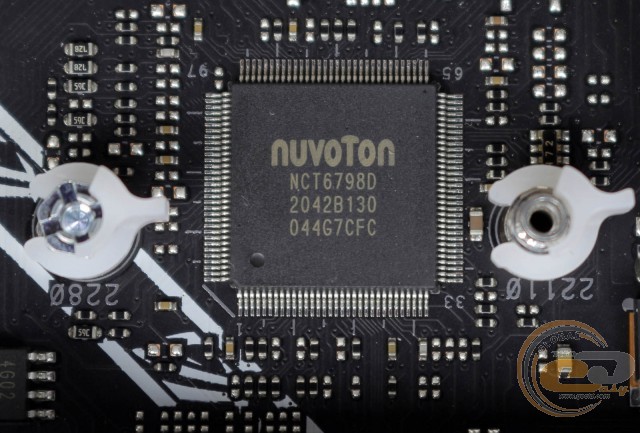

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

ASUS ROG STRIX B560-A GAMING WIFI

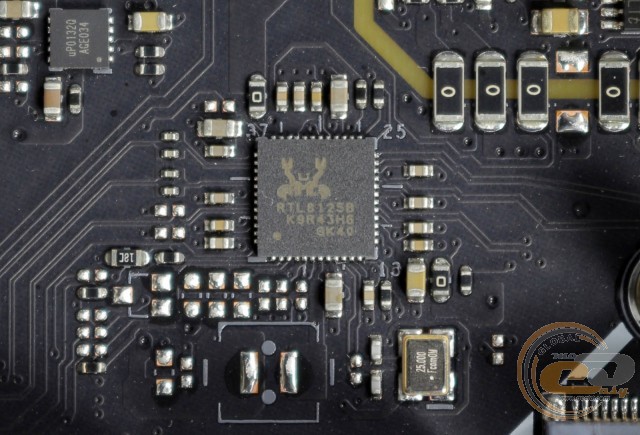

Для підтримки мережевих з'єднань слугує 2,5-гігабітний LAN-контролер Realtek RTL8125BG. Зі встановленням пріоритетів на розподіл мережевих ресурсів допоможе утиліта ROG GameFirst VI.

ASUS ROG STRIX B560-A GAMING WIFI

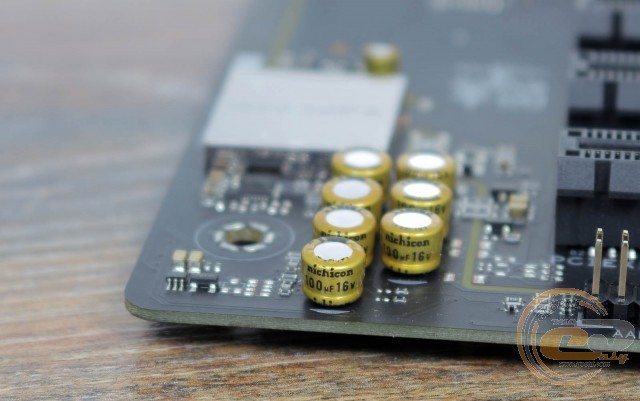

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювача Savitech SV3H712.

ASUS ROG STRIX B560-A GAMING WIFI

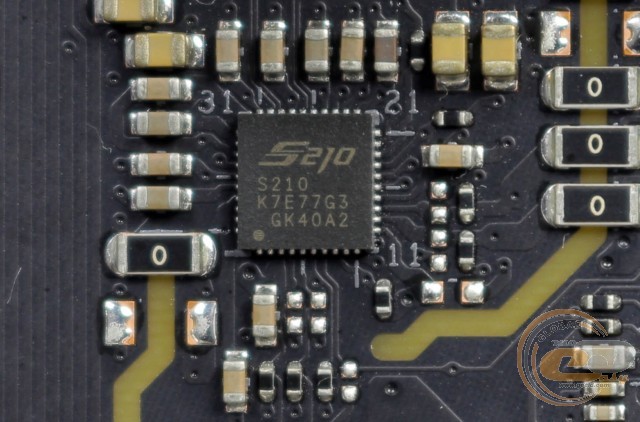

Окремо виділимо мікросхему S210, яка відповідає за роботу порту USB Type-C Audio. Саме завдяки їй його можна використовувати не тільки для виведення звуку, але і в якості звичайного інтерфейсу USB.
