Огляд і тестування материнської плати ASUS ROG MAXIMUS XI GENE: ось так виглядає мрія

22-11-2018

Серія ROG MAXIMUS завжди радувала цікавими та різноманітними пристроями. Особливо приємно, що ASUS не обмежується виробництвом флагманів виключно формату ATX і не забуває про шанувальників більш компактних microATX і Mini-ITX-рішень. Так, єдиною лінійкою для максимально оснащених пристроїв формату Mini-ITX є серія ROG MAXIMUS IMPACT. Але востаннього разу вона оновлювалася з виходом чіпсета Intel Z170. Схожа ситуація спостерігалася і з серією ROG MAXIMUS GENE, яка тільки недавно обзавелася новим представником на Intel Z390. З ним ми і познайомимо вас у цьому огляді.

ASUS ROG MAXIMUS XI GENE

Новинка отримала назву ASUS ROG MAXIMUS XI GENE, разом з яким їй дістався почесний статус найдорожчої моделі формату microATX за ціною близько $400. Давайте ж розберемося, що ви отримаєте за таку значну суму.

Специфікація

Модель

ASUS ROG MAXIMUS XI GENE

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4800 МГц

Підтримка модулів Double Capacity DIMM

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x4

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

Плата розширення ROG DIMM.2:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

LAN

1 x Intel I219V (10/100/1000 Мбіт/с)

Wi-Fi

Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 x роз'єми підключення водоблоків СВО (4-контактні)

3 x роз'єми підключення системного вентилятора (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x RJ45

2 x USB 2.0

4 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудіопорти

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

microATX

244 x 226 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG MAXIMUS XI GENE ASUS ROG MAXIMUS XI GENE

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей.

ASUS ROG MAXIMUS XI GENE

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:

  • два SATA-шлейфи;
  • набір ASUS Q-Connectors;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • гвинтики для кріплення M.2-накопичувачів;
  • картонну підставку під чашку;
  • плату розширення ROG DIMM.2;
  • комбіновану антену Wi-Fi і Bluetooth;
  • кабель підключення світлодіодної стрічки.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

Плата розширення ROG DIMM.2 встановлюється в третій DIMM-слот, обладнаний спеціальною перемичкою, щоб туди неможливо було помилково вставити модуль пам'яті. На обох сторонах друкованої плати розпаяно по одному інтерфейсу M.2 Socket 3, які підтримують PCIe-накопичувачі форматів M.2 2242, M.2 2260, M.2 2280 і M.2 22110. Також в наявності пара радіаторів з термоінтерфейсом для охолодження встановлених SSD. Присутній і можливість підключення температурних сенсорів до колодки в кутку друкованої плати для більш точного контролю внутрішніх температур.

Дизайн і особливості плати

ASUS ROG MAXIMUS XI GENE

У плані дизайну ASUS ROG MAXIMUS XI GENE виглядає як типовий представник лінійки ROG MAXIMUS зразка 2018 року. Є і друкована плата чорного кольору, і сріблясті радіатори оригінальної форми. З цікавого, крім згаданого слота для плати ROG DIMM.2, виділимо радіатор для M.2-накопичувачів, кожух над інтерфейсною панеллю і встановлену заглушку інтерфейсної панелі.

ASUS ROG MAXIMUS XI GENE

Урізноманітнити вигляд вашої системи допоможе підсвічування ASUS AURA Sync. Світлодіоди вбудовані в кожух над інтерфейсною панеллю, чіпсетний радіатор і в правий край друкованої плати. При бажанні можна підключити пару світлодіодних стрічок.

ASUS ROG MAXIMUS XI GENE

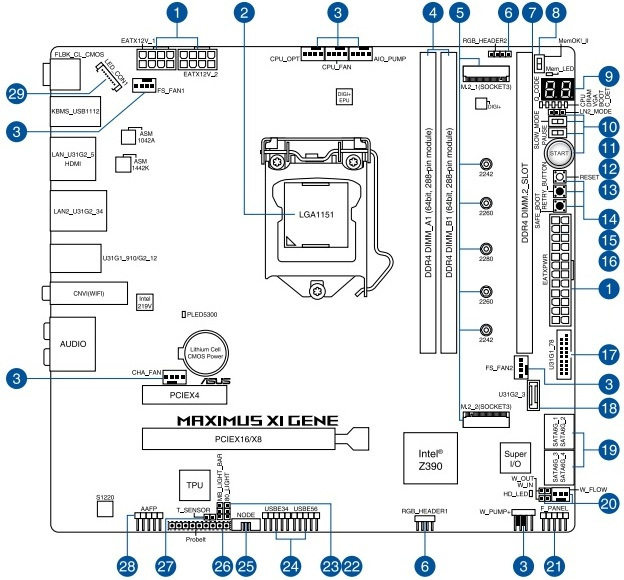

Зручність складання системи і компонування набортних елементів також знаходяться на висоті: DIMM-слоти оснащені засувками тільки з одного боку, а доступ до SATA-портів або роз'ємів в нижній частині плати не зможе перекрити навіть габаритна відеокарта.

Спеціально для подібних материнських плат формату Mini-ITX компанія ASUS включилася в розробку модулів оперативної пам'яті Double Capacity DIMM. Вони характеризуються більшою висотою, оскільки оснащені додатковим рядом мікросхем, щоб збільшити загальний обсяг до 32 ГБ. У результаті комплект G.SKILL Trident Z F4-3200C14D-64GTZDC дозволяє встановити максимально можливі 64 ГБ ОЗП, використовуючи всього дві планки.

Але з'явилася і невелика проблема: радіатори цього комплекту заважали правильному встановленні кулера, який в підсумку довелося розгорнути в інший бік.

ASUS ROG MAXIMUS XI GENE

Глянувши на зворотний бік друкованої плати, можна відзначити лише традиційну опорну пластину процесорного роз'єму, а також той факт, що всі радіатори надійно зафіксовані за допомогою гвинтів.

ASUS ROG MAXIMUS XI GENE

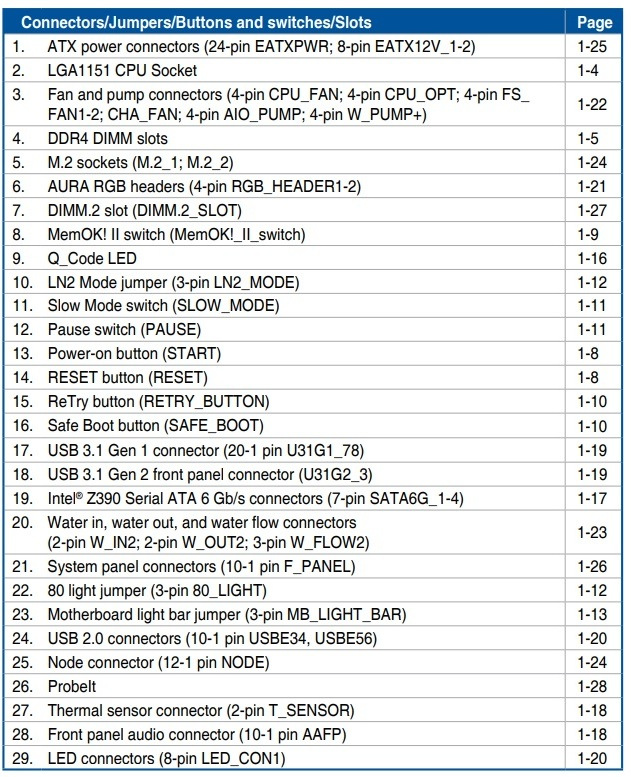

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, точки виміру напруг за допомогою мультиметра, роз'єм температурного датчика, колодка підключення світлодіодної стрічки, порт NODE і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх.

ASUS ROG MAXIMUS XI GENE

У верхньому правому куті зосередилася цілий розсип керуючих елементів, а саме:

  • кнопки «ReTry» і «Safe Boot» для миттєвого перезавантаження системи і переведення її в безпечний режим;
  • кнопки «Ввімкнення» і «Перезавантаження»;
  • перемикач «RSVD», покликаний побороти так званий CBB (Cold boot bug) при розгоні з використанням мінусових температур;
  • перемикач режиму «Slow mode»;
  • джампер «LN2»;
  • діагностичний LED-індикатор;
  • перемикач «MemOK!II».

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

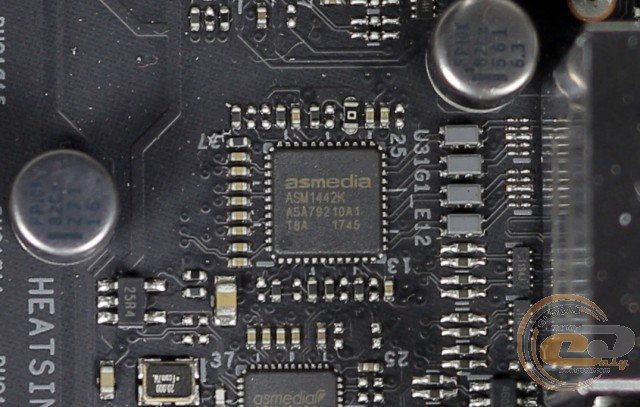

Крім згаданої плати ROG DIMM.2 з парою M.2 Socket 3, можливості організації дискової підсистеми представлені ще двома інтерфейсами M.2 Socket 3 і чотирма портами SATA 6 Гбіт/с. Ніяких обмежень в їх роботі немає.

ASUS ROG MAXIMUS XI GENE

Системна плата оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки з частотами до 4800 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо пару колодок підключення виносних панелей з портами USB 3.1 Gen і USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі. Що ж стосується USB 3.1 Gen 1 то їх всього шість: пара внутрішніх і чотири зовнішніх.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для більш ефективної роботи. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 35,8°C (при розгоні - 35,9°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 45°C (при розгоні - 48,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 44,9°C (при розгоні - 48,1°C);
  • дроселі підсистеми живлення - 44,2°C (при розгоні - 48°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбор матеріалів і їх конструкції.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми IR3555M із вихідним робочим струмом до 60 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I.

ASUS ROG MAXIMUS XI GENE

Для подачі живлення призначені основний 24-контактний і пара додаткових 8-контактних роз'ємів.

ASUS ROG MAXIMUS XI GENE

Для розширення функціональності материнської плати ASUS ROG MAXIMUS XI GENE є пара слотів:

  1. PCI Express 3.0 x4;
  2. PCI Express 3.0 x16.

Окремо відзначимо посилену конструкцію роз'єму для відеокарти, що дозволить йому витримати навіть саму габаритну модель графічного прискорювача.

ASUS ROG MAXIMUS XI GENE

Якщо ж ви вирішили скористатися iGPU процесора, то у вашому розпорядженні відеовихід HDMI, обслуговування якого здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS ROG MAXIMUS XI GENE

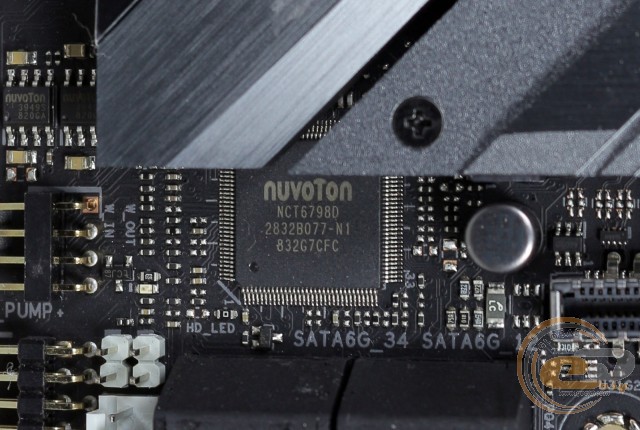

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує роботу порту PS/2 і моніторинг.

ASUS ROG MAXIMUS XI GENE

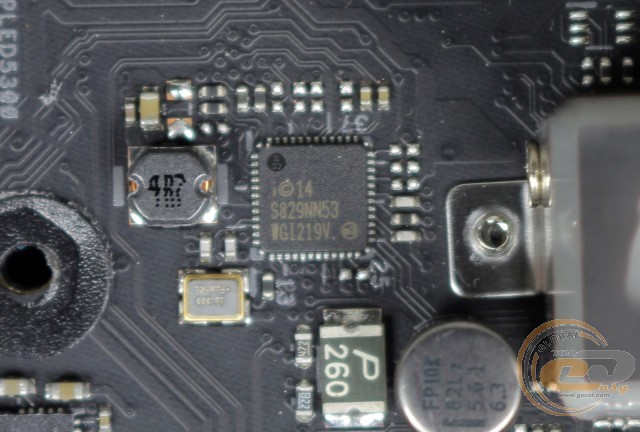

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst V.

ASUS ROG MAXIMUS XI GENE

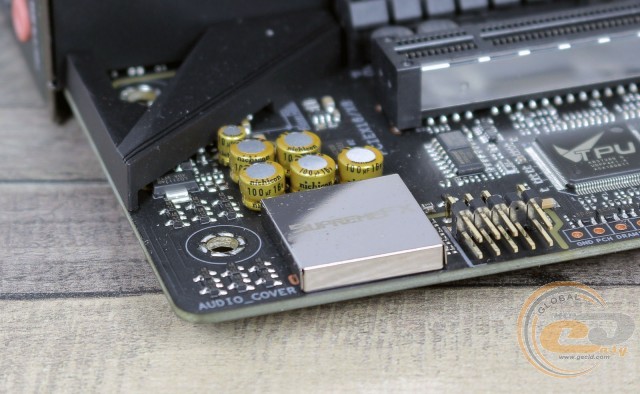

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon.

ASUS ROG MAXIMUS XI GENE

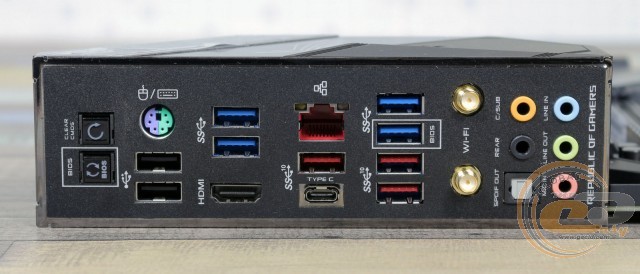

На інтерфейсну панель виведені такі елементи:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 4 х USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2;
  • 5 x аудіопорти;
  • 1 x Optical S/PDIF out
  • 1 x кнопка «Скидання CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

За заглушкою інтерфейсної панелі ховається встановлений модуль Intel Wireless-AC 9560. Він реалізує підтримку стандартів 802.11a/b/g/n/ac Wi-Fi (2,4/5 ГГц) і Bluetooth 5.0. Також відзначимо велику кількість портів USB (включаючи чотири USB 3.1 Gen 2), зручне підключення багатоканальної акустики, наявність можливості скидання CMOS і оновлення прошивки BIOS без використання процесора і ОЗП.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

Можливості організації охолодження всередині системного корпусу у ASUS ROG MAXIMUS XI GENE дуже хороші. Є сім 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, а ще три використовуються для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS ROG MAXIMUS XI GENE

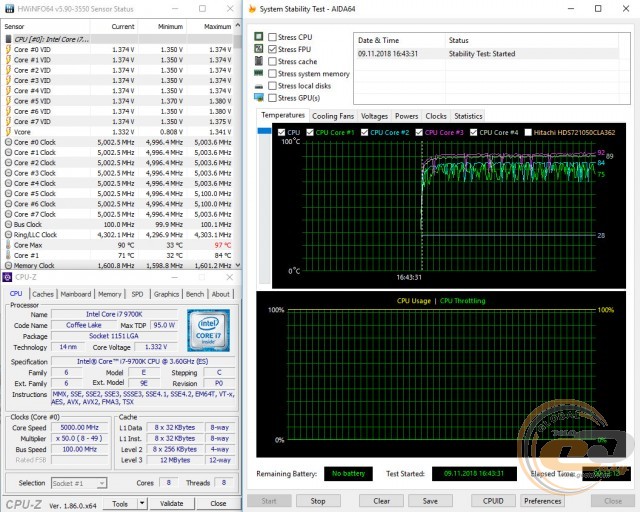

Скориставшись функцією автоматичного розгону в режимі «GAMER OC», ми отримали частоту процесора Intel Core i7-9700K на рівні 5 ГГц при напрузі 1,332 В. При запуску стрес-тесту AIDA64 максимальна температура ядер досягала 97°С, але ніяких проблем зі стабільністю роботи не було.

ASUS ROG MAXIMUS XI GENE

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4500 МГц.

Тестування

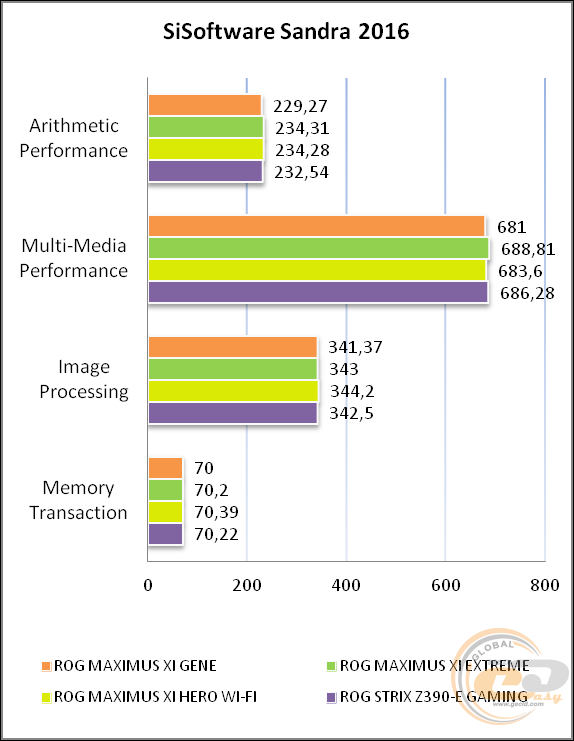

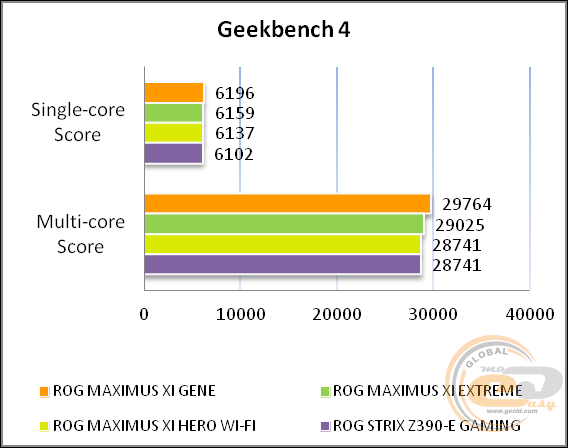

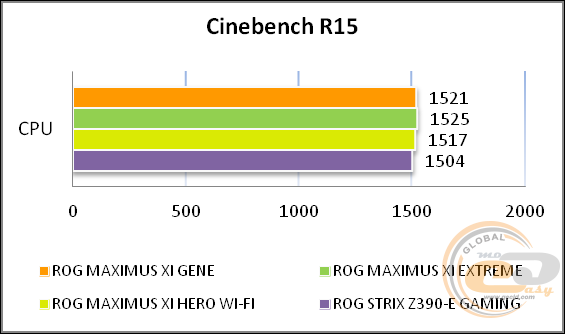

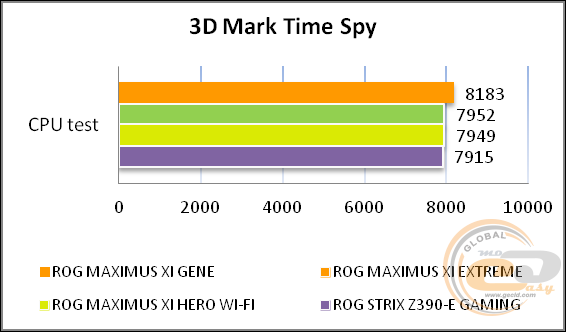

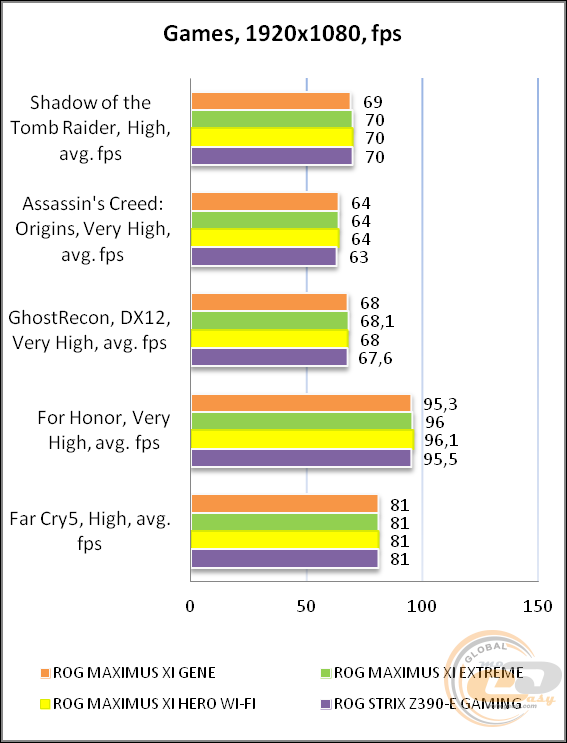

Для перевірки можливостей материнської плати ASUS ROG MAXIMUS XI GENE використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 32 ГБ DDR4 G.SKILL Trident Z F4-3200C14D-64GTZDC

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

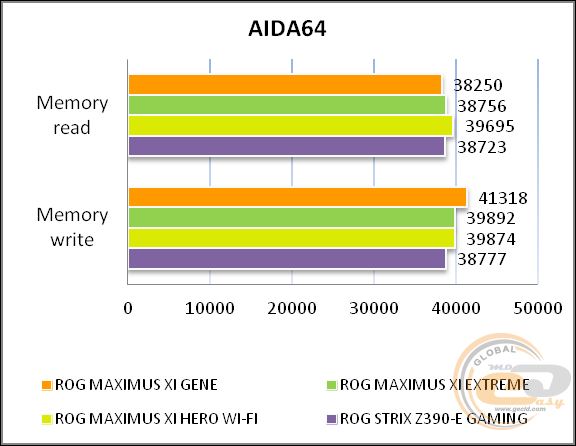

 У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.01

Відмінно

Рівень шуму, дБ (А)

-90.0

Дуже добре

Динамічний діапазон, дБ (А)

90.1

Дуже добре

Гармонійні викривлення, %

0.0021

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.0

Добре

Інтермодуляційні викривлення + шум, %

0.0095

Дуже добре

Взаємопроникнення каналів, дБ

-88.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0092

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.07

Відмінно

Рівень шуму, дБ (А)

-94.0

Дуже добре

Динамічний діапазон, дБ (А)

94.4

Дуже добре

Гармонійні викривлення, %

0.0016

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.6

Добре

Інтермодуляційні викривлення + шум, %

0.0062

Відмінно

Взаємопроникнення каналів, дБ

-87.0

Відмінно

Інтермодуляції на 10 кГц, %

0.0054

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220A з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого для більшості користувачів буде більш ніж достатньо.

Висновки

ASUS ROG MAXIMUS XI GENE

Для підбиття підсумку нашого знайомства з материнською платою ASUS ROG MAXIMUS XI GENE в теорії можна було б обійтися лише однією фразою: «Краща материнська плата формату microATX на Intel Z390». Однак давайте обговоримо її можливості більш детально.

Для початку пройдемося головними її перевагами. Першочергово це підтримка модулів пам'яті Double Capacity DIMM, за допомогою яких можна отримати обсяг в 64 ГБ, використовуючи тільки пару слотів. Третій DIMM-слот відведений під комплектну плату розширення ROG DIMM.2, завдяки якій максимальна кількість підтримуваних M.2-накопичувачів зростає до чотирьох. Оверклокери гідно оцінять відмінні можливості з розгону пам'яті і процесора, а також наявність корисних інструментів, під які відведено практично весь правий верхній кут плати. Не обійшлося і без традиційних переваг у вигляді стильного дизайну, симпатичною підсвічування, розширеної комплектації, встановленого модуля бездротових інтерфейсів тощо.

Серед особливостей і недоліків відзначимо лише високу вартість близько $400, а також той факт, що всі інтерфейси M.2 підтримують тільки PCIe-накопичувачі. У підсумку, якщо ви готові витратити таку значну суму, але натомість хочете отримати практично безкомпромісну модель формату microATX, то ASUS ROG MAXIMUS XI GENE вас однозначно порадує.

Переваги:

  • посилена 12-фазна цифрова підсистема живлення;
  • відмінний розгінний потенціал;
  • наявність керуючих елементів на друкованій платі;
  • підтримка модулів оперативної пам'яті Double Capacity DIMM;
  • плата ROG DIMM.2 у комплекті;
  • наявність фірмового LED-підсвічування;
  • приємний дизайн;
  • підтримка USB 3.1 Gen 2 Type-A і Type-C;
  • модуль бездротових інтерфейсів Intel Wireless-AC 9560;
  • гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
  • слот PCI Express x16 із посиленою конструкцією;
  • підтримка оперативної пам'яті з частотою до 4800 МГц;
  • ефективна система охолодження;
  • хороший комплект постачання;
  • якісна звукова підсистема з дизайном ROG SupremeFX;
  • хороша будова інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
