Огляд і тестування материнської плати ASUS ROG MAXIMUS XI GENE: ось так виглядає мрія

Серія ROG MAXIMUS завжди радувала цікавими та різноманітними пристроями. Особливо приємно, що ASUS не обмежується виробництвом флагманів виключно формату ATX і не забуває про шанувальників більш компактних microATX і Mini-ITX-рішень. Так, єдиною лінійкою для максимально оснащених пристроїв формату Mini-ITX є серія ROG MAXIMUS IMPACT. Але востаннього разу вона оновлювалася з виходом чіпсета Intel Z170. Схожа ситуація спостерігалася і з серією ROG MAXIMUS GENE, яка тільки недавно обзавелася новим представником на Intel Z390. З ним ми і познайомимо вас у цьому огляді.

ASUS ROG MAXIMUS XI GENE

Новинка отримала назву ASUS ROG MAXIMUS XI GENE, разом з яким їй дістався почесний статус найдорожчої моделі формату microATX за ціною близько $400. Давайте ж розберемося, що ви отримаєте за таку значну суму.

Специфікація

Модель

ASUS ROG MAXIMUS XI GENE

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4800 МГц

Підтримка модулів Double Capacity DIMM

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x4

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

Плата розширення ROG DIMM.2:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

LAN

1 x Intel I219V (10/100/1000 Мбіт/с)

Wi-Fi

Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 x роз'єми підключення водоблоків СВО (4-контактні)

3 x роз'єми підключення системного вентилятора (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x RJ45

2 x USB 2.0

4 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудіопорти

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

microATX

244 x 226 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS ROG MAXIMUS XI GENE ASUS ROG MAXIMUS XI GENE

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей.

ASUS ROG MAXIMUS XI GENE

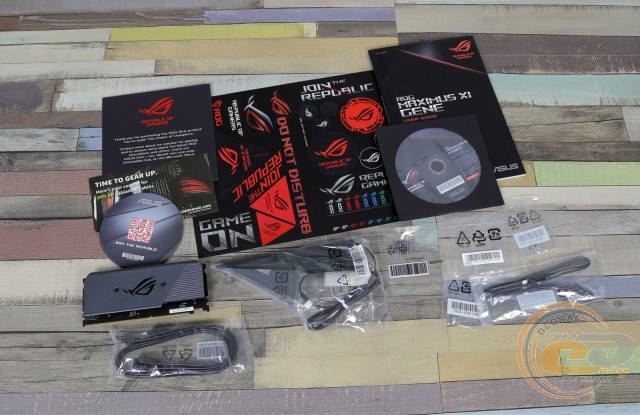

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:

  • два SATA-шлейфи;
  • набір ASUS Q-Connectors;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • гвинтики для кріплення M.2-накопичувачів;
  • картонну підставку під чашку;
  • плату розширення ROG DIMM.2;
  • комбіновану антену Wi-Fi і Bluetooth;
  • кабель підключення світлодіодної стрічки.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

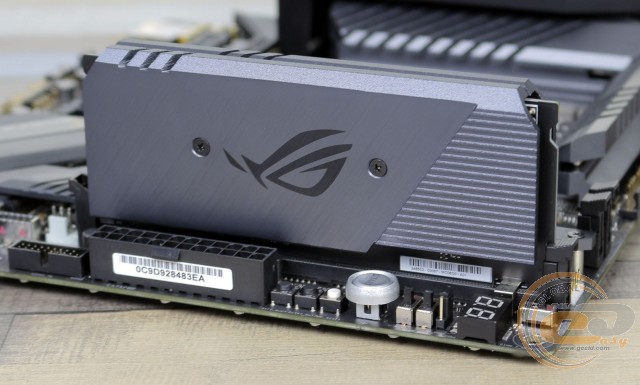

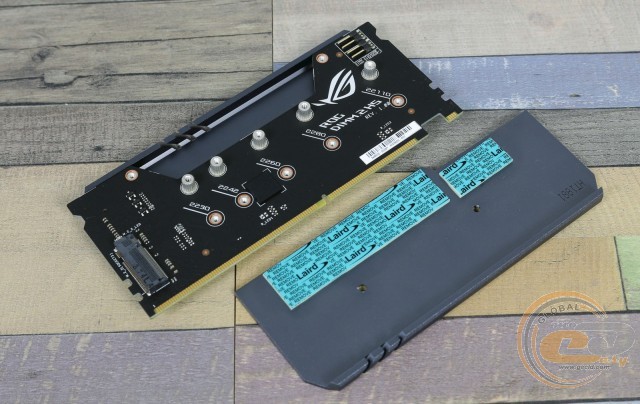

Плата розширення ROG DIMM.2 встановлюється в третій DIMM-слот, обладнаний спеціальною перемичкою, щоб туди неможливо було помилково вставити модуль пам'яті. На обох сторонах друкованої плати розпаяно по одному інтерфейсу M.2 Socket 3, які підтримують PCIe-накопичувачі форматів M.2 2242, M.2 2260, M.2 2280 і M.2 22110. Також в наявності пара радіаторів з термоінтерфейсом для охолодження встановлених SSD. Присутній і можливість підключення температурних сенсорів до колодки в кутку друкованої плати для більш точного контролю внутрішніх температур.

Дизайн і особливості плати

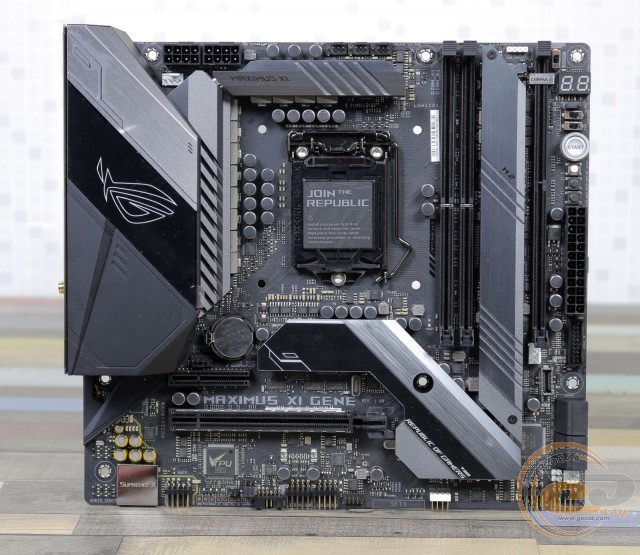

ASUS ROG MAXIMUS XI GENE

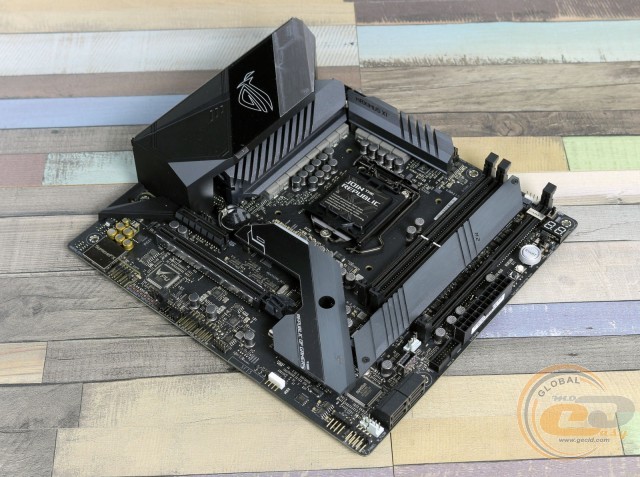

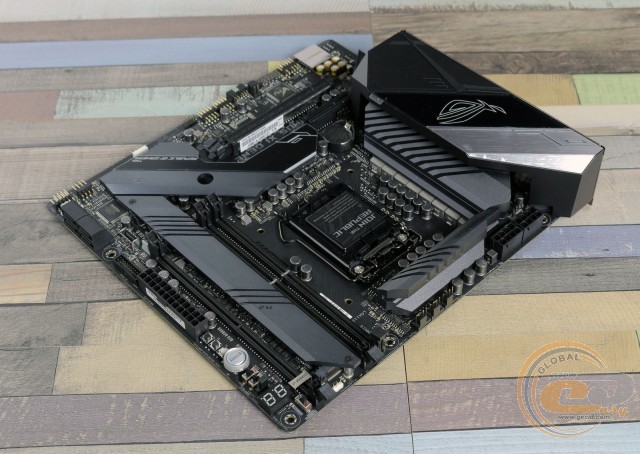

У плані дизайну ASUS ROG MAXIMUS XI GENE виглядає як типовий представник лінійки ROG MAXIMUS зразка 2018 року. Є і друкована плата чорного кольору, і сріблясті радіатори оригінальної форми. З цікавого, крім згаданого слота для плати ROG DIMM.2, виділимо радіатор для M.2-накопичувачів, кожух над інтерфейсною панеллю і встановлену заглушку інтерфейсної панелі.

ASUS ROG MAXIMUS XI GENE

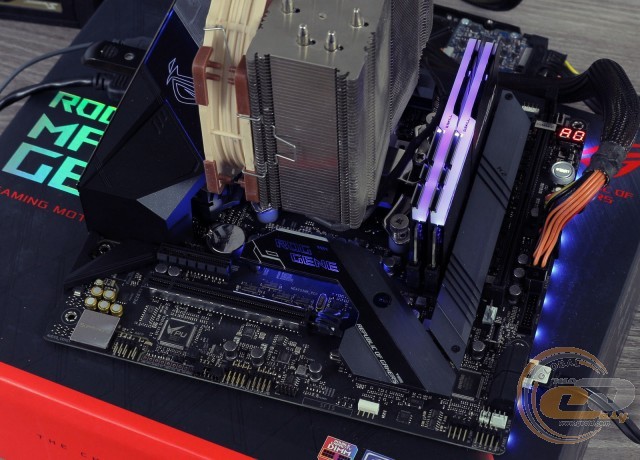

Урізноманітнити вигляд вашої системи допоможе підсвічування ASUS AURA Sync. Світлодіоди вбудовані в кожух над інтерфейсною панеллю, чіпсетний радіатор і в правий край друкованої плати. При бажанні можна підключити пару світлодіодних стрічок.

ASUS ROG MAXIMUS XI GENE

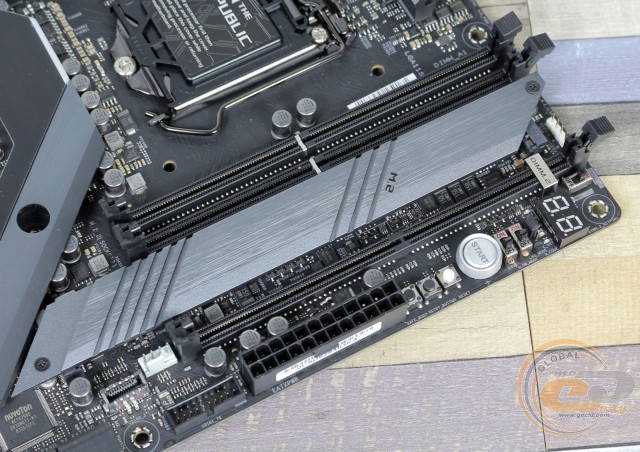

Зручність складання системи і компонування набортних елементів також знаходяться на висоті: DIMM-слоти оснащені засувками тільки з одного боку, а доступ до SATA-портів або роз'ємів в нижній частині плати не зможе перекрити навіть габаритна відеокарта.

Спеціально для подібних материнських плат формату Mini-ITX компанія ASUS включилася в розробку модулів оперативної пам'яті Double Capacity DIMM. Вони характеризуються більшою висотою, оскільки оснащені додатковим рядом мікросхем, щоб збільшити загальний обсяг до 32 ГБ. У результаті комплект G.SKILL Trident Z F4-3200C14D-64GTZDC дозволяє встановити максимально можливі 64 ГБ ОЗП, використовуючи всього дві планки.

Але з'явилася і невелика проблема: радіатори цього комплекту заважали правильному встановленні кулера, який в підсумку довелося розгорнути в інший бік.

ASUS ROG MAXIMUS XI GENE

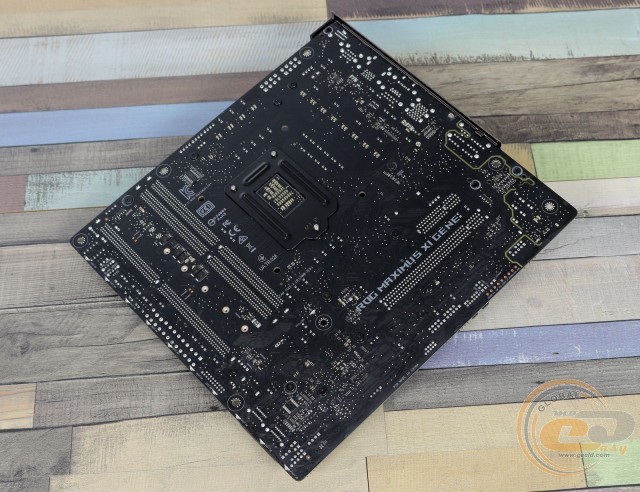

Глянувши на зворотний бік друкованої плати, можна відзначити лише традиційну опорну пластину процесорного роз'єму, а також той факт, що всі радіатори надійно зафіксовані за допомогою гвинтів.

ASUS ROG MAXIMUS XI GENE

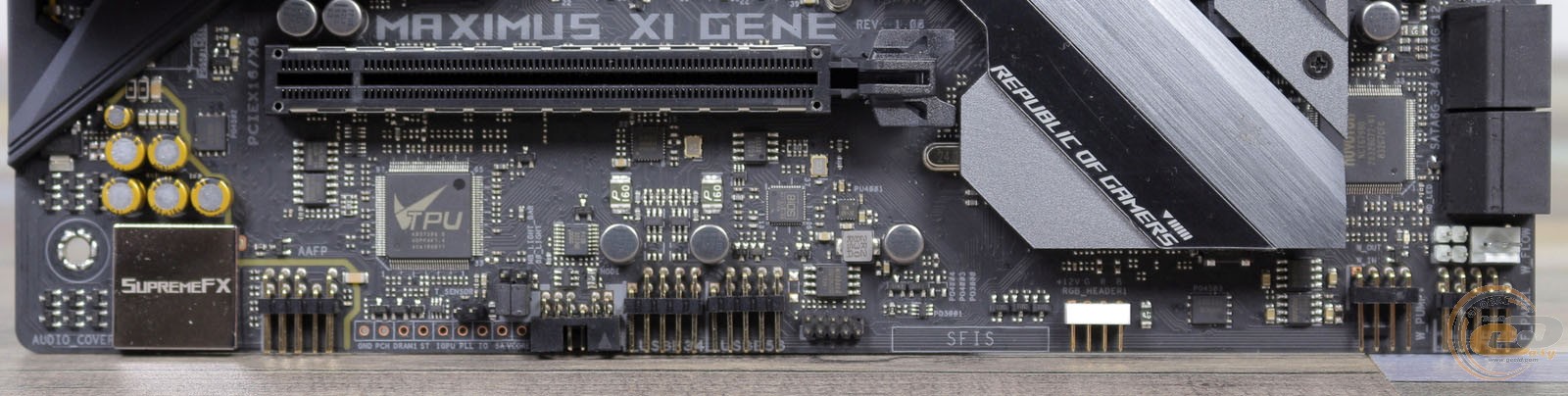

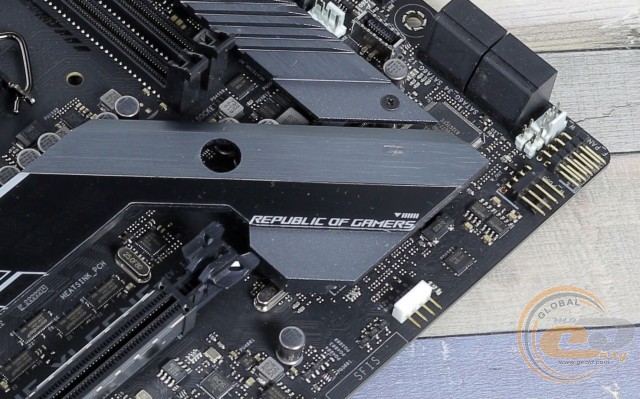

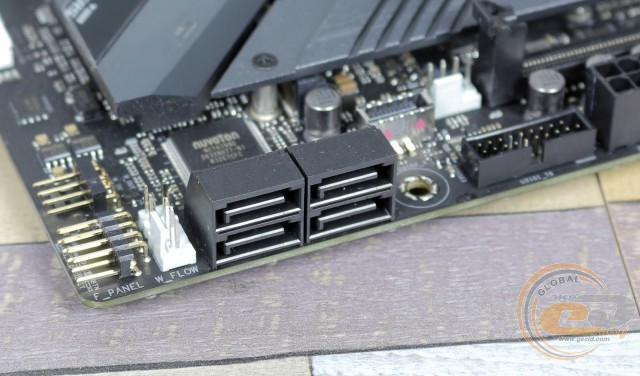

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, точки виміру напруг за допомогою мультиметра, роз'єм температурного датчика, колодка підключення світлодіодної стрічки, порт NODE і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх.

ASUS ROG MAXIMUS XI GENE

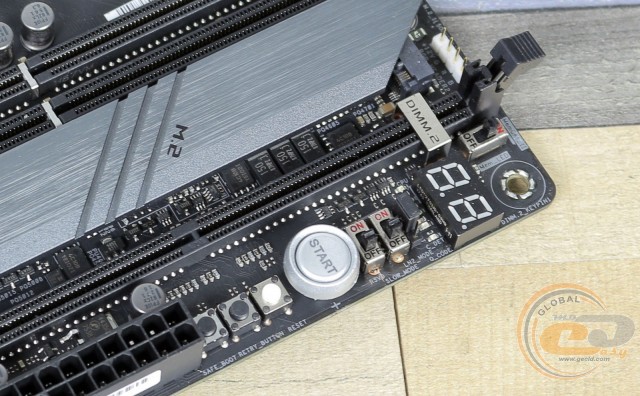

У верхньому правому куті зосередилася цілий розсип керуючих елементів, а саме:

  • кнопки «ReTry» і «Safe Boot» для миттєвого перезавантаження системи і переведення її в безпечний режим;
  • кнопки «Ввімкнення» і «Перезавантаження»;
  • перемикач «RSVD», покликаний побороти так званий CBB (Cold boot bug) при розгоні з використанням мінусових температур;
  • перемикач режиму «Slow mode»;
  • джампер «LN2»;
  • діагностичний LED-індикатор;
  • перемикач «MemOK!II».

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

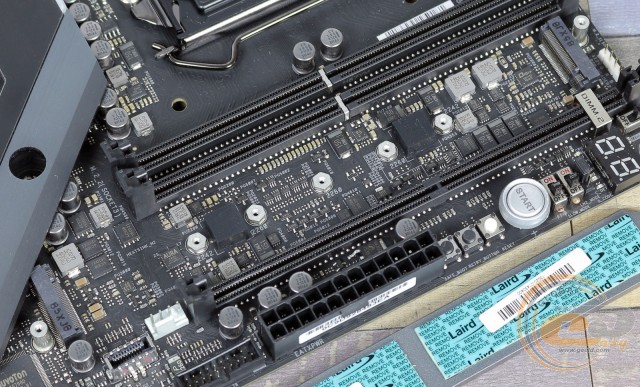

Крім згаданої плати ROG DIMM.2 з парою M.2 Socket 3, можливості організації дискової підсистеми представлені ще двома інтерфейсами M.2 Socket 3 і чотирма портами SATA 6 Гбіт/с. Ніяких обмежень в їх роботі немає.

ASUS ROG MAXIMUS XI GENE

Системна плата оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки з частотами до 4800 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо пару колодок підключення виносних панелей з портами USB 3.1 Gen і USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі. Що ж стосується USB 3.1 Gen 1 то їх всього шість: пара внутрішніх і чотири зовнішніх.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для більш ефективної роботи. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 35,8°C (при розгоні - 35,9°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 45°C (при розгоні - 48,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 44,9°C (при розгоні - 48,1°C);
  • дроселі підсистеми живлення - 44,2°C (при розгоні - 48°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбор матеріалів і їх конструкції.

ASUS ROG MAXIMUS XI GENE

ASUS ROG MAXIMUS XI GENE

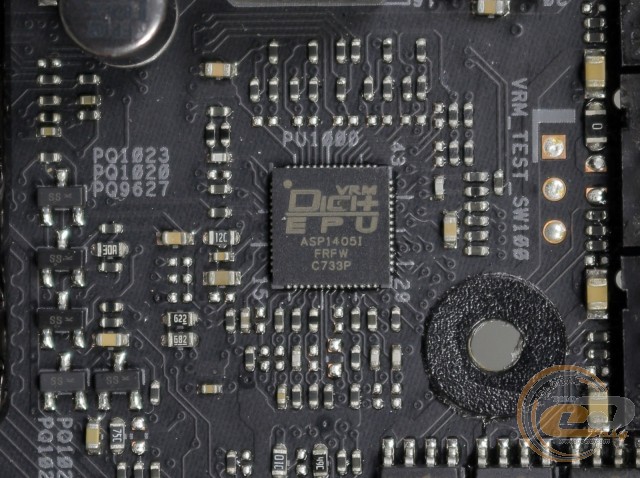

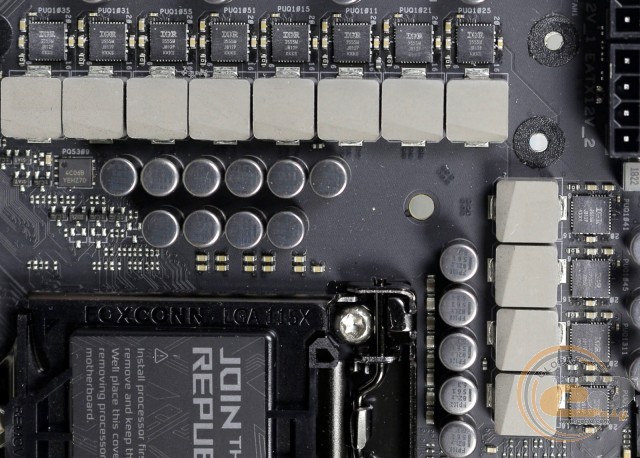

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми IR3555M із вихідним робочим струмом до 60 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I.

ASUS ROG MAXIMUS XI GENE

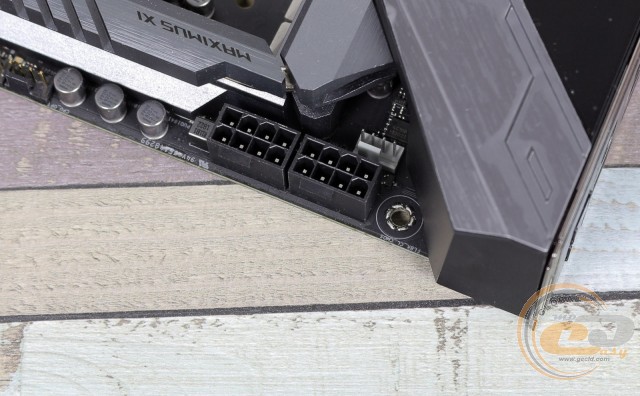

Для подачі живлення призначені основний 24-контактний і пара додаткових 8-контактних роз'ємів.

ASUS ROG MAXIMUS XI GENE

Для розширення функціональності материнської плати ASUS ROG MAXIMUS XI GENE є пара слотів:

  1. PCI Express 3.0 x4;
  2. PCI Express 3.0 x16.

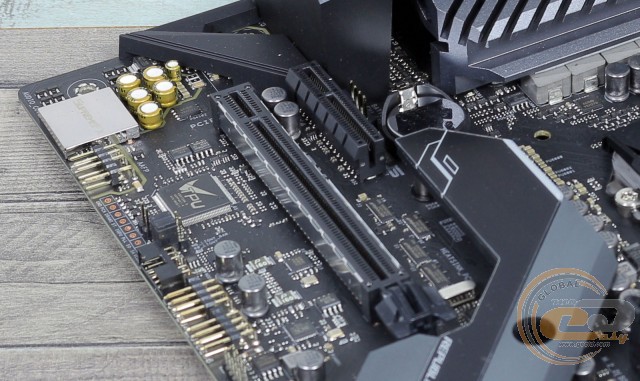

Окремо відзначимо посилену конструкцію роз'єму для відеокарти, що дозволить йому витримати навіть саму габаритну модель графічного прискорювача.
