Огляд і тестування материнської плати ASUS PRIME Z390-A: оптимальний вибір

18-10-2018

ASUS PRIME Z390-A

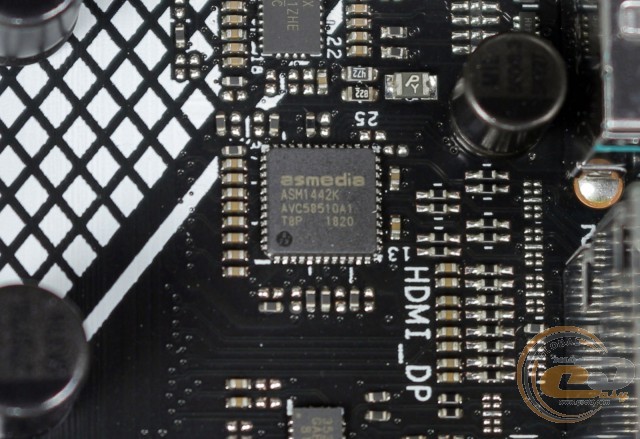

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні є пара відеовиходів (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS PRIME Z390-A

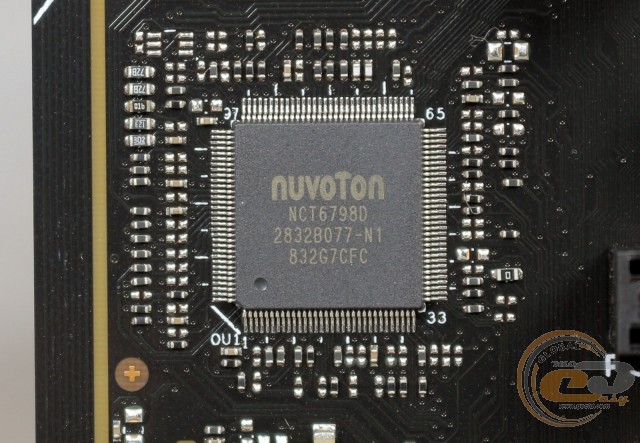

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує роботу портів PS/2 і COM, а також моніторинг.

ASUS PRIME Z390-A

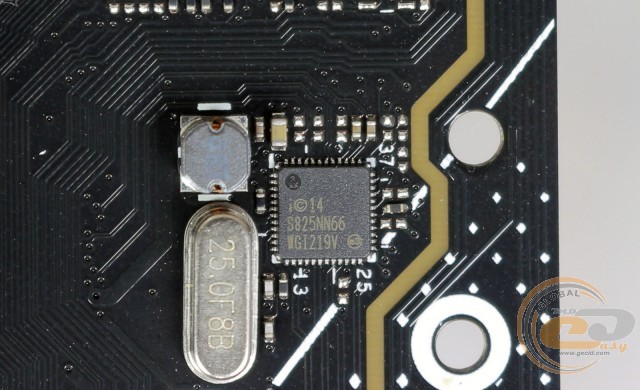

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. Пріоритизації мережевих ресурсів допоможе здійснити утиліта Turbo LAN з підтримкою технології cFosSpeed.

ASUS PRIME Z390-A

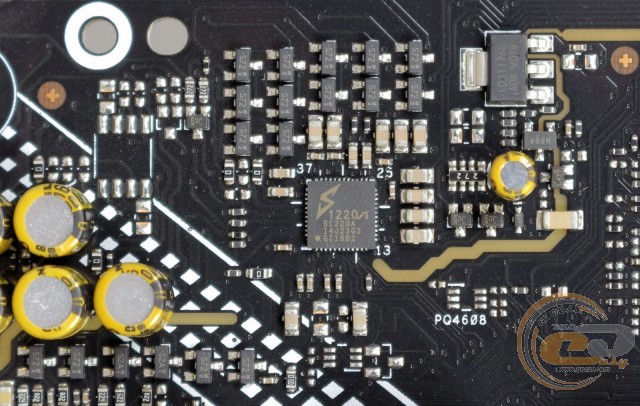

Попередньо HDA-кодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування. Для забезпечення максимальної якості звуку застосовуються аудіоконденсатори компанії Nichicon.

ASUS PRIME Z390-A

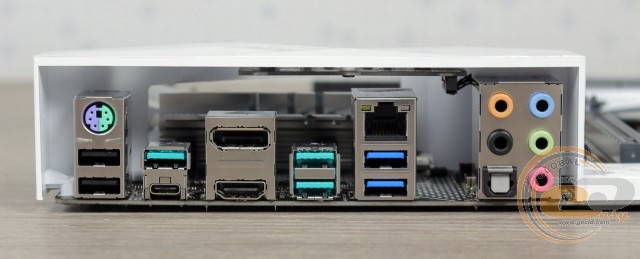

Інтерфейсна панель моделі ASUS PRIME Z390-A має такі порти:

  • 1 x PS/2 Combo;
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2 Type-A;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопорти.

Це відмінна конфігурація завдяки наявності двох відеовиходів, великої кількості портів USB (включаючи чотири USB 3.1 Gen 2) і зручного підключення багатоканальної акустики. При необхідності на задню панель можна винести порт COM.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

У ASUS PRIME Z390-A є широкі можливості для організації охолодження всередині системного корпусу. Є сім 4-контактних роз'ємів для підключення вентиляторів: два для охолодження центрального процесора, два для водоблоків СВО, два для системних пропелерів і один для вентилятора слота M.2.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS PRIME Z390-A

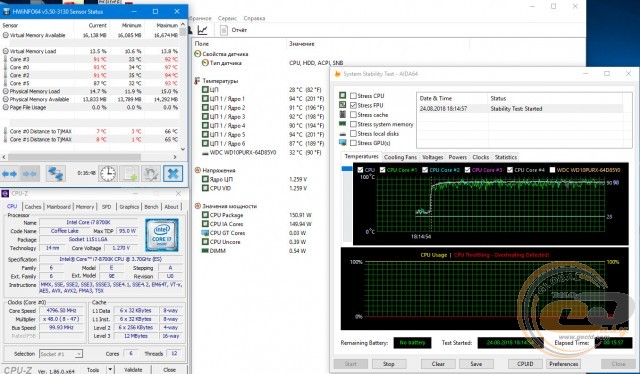

За підсумками ручного розгону робоча частота тестового процесора Intel Core i7-8700K склала 4,8 ГГц при напрузі 1,27 В. Для цього в BIOS множник був збільшений до «Х48». У процесі стрес-тесту ядра прогрівалися максимум до 97°С і помічений тротлінг.

ASUS PRIME Z390-A

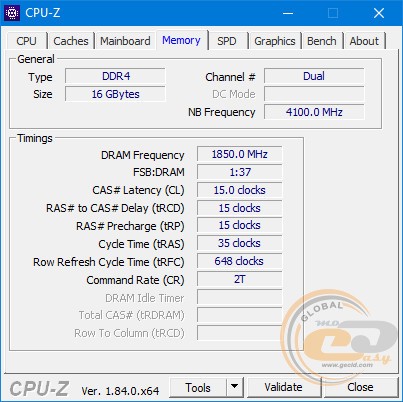

Стабільної роботи тестових модулів оперативної пам'яті DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW вдалося домогтися на швидкості DDR4-3700 МГц.

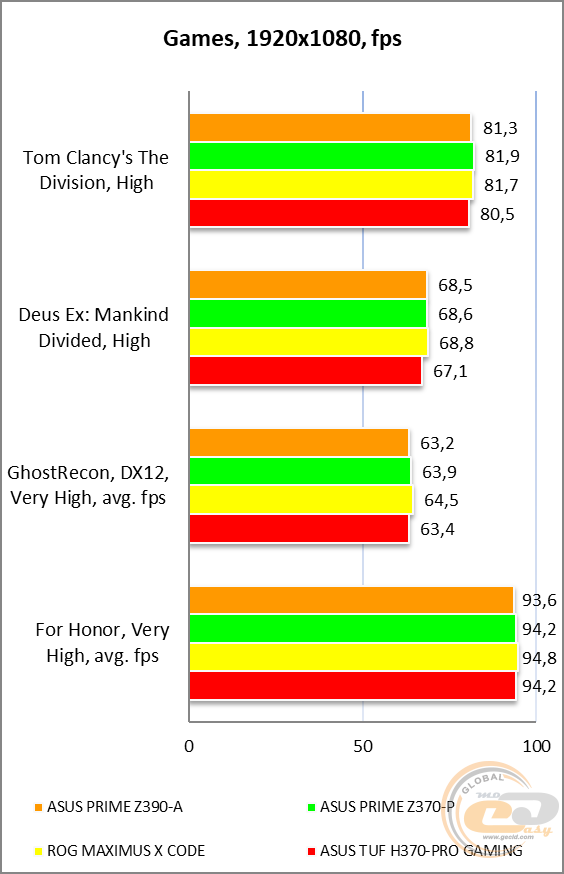

Тестування

Для перевірки можливостей материнської плати ASUS PRIME Z390-A використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

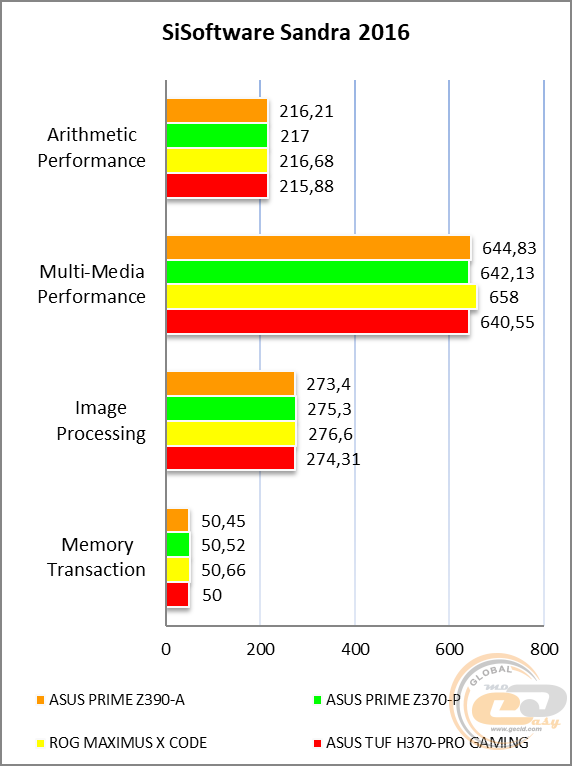

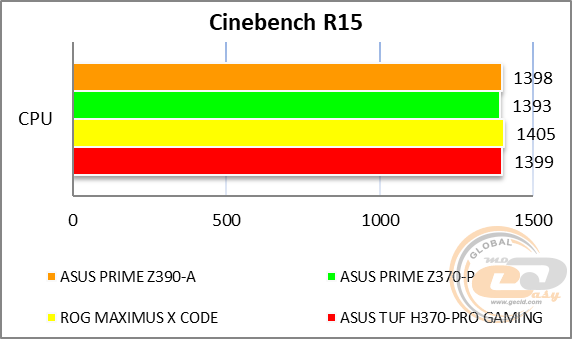

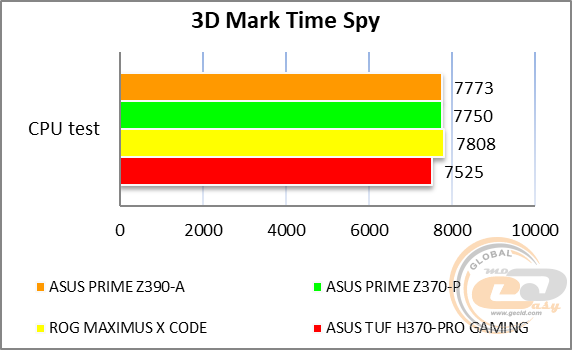

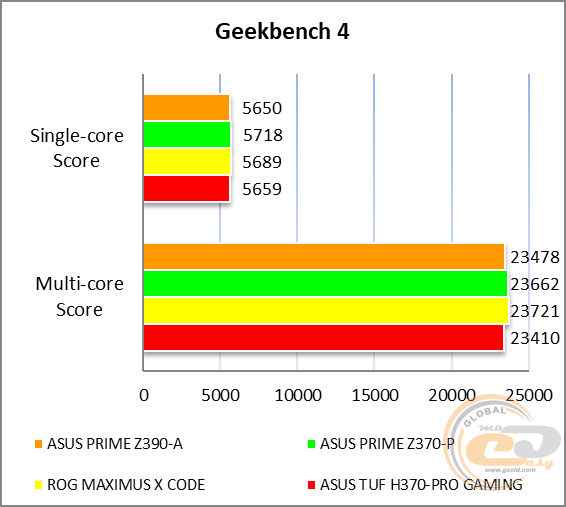

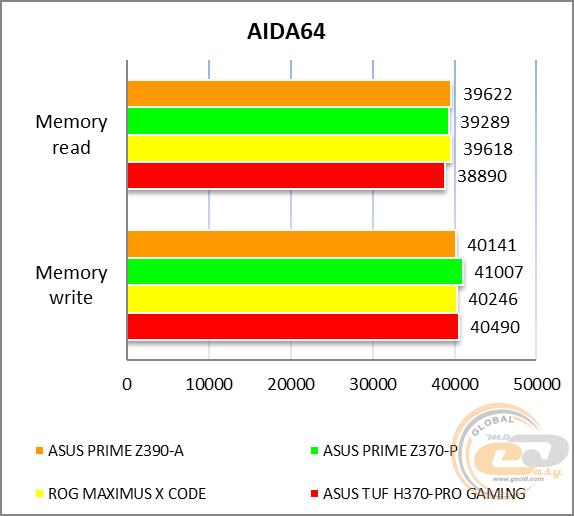

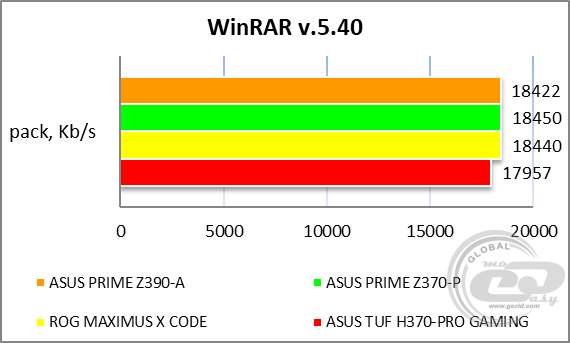

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-94.9

Дуже добре

Динамічний діапазон, дБ (А)

94.8

Дуже добре

Гармонійні викривлення, %

0.0020

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.4

Хорошо

Інтермодуляційні викривлення + шум, %

0.0060

Відмінно

Взаємопроникнення каналів, дБ

-93.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0061

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-110.0

Відмінно

Динамічний діапазон, дБ (А)

113.1

Відмінно

Гармонійні викривлення, %

0.0020

Відмінно

Гармонійні викривлення + шум, дБ(A)

-90.2

Дуже добре

Інтермодуляційні викривлення + шум, %

0.0032

Відмінно

Взаємопроникнення каналів, дБ

-95.7

Відмінно

Інтермодуляції на 10 кГц, %

0.0030

Відмінно

Загальна оцінка



Дуже добре

ASUS PRIME Z390-A не можна назвати флагманською материнською платою, але в плані звукової підсистеми ви отримуєте рішення дуже хорошого рівня. Більшість невимогливих покупців навіть не задумається про покупку дискретної звукової плати.

Висновки

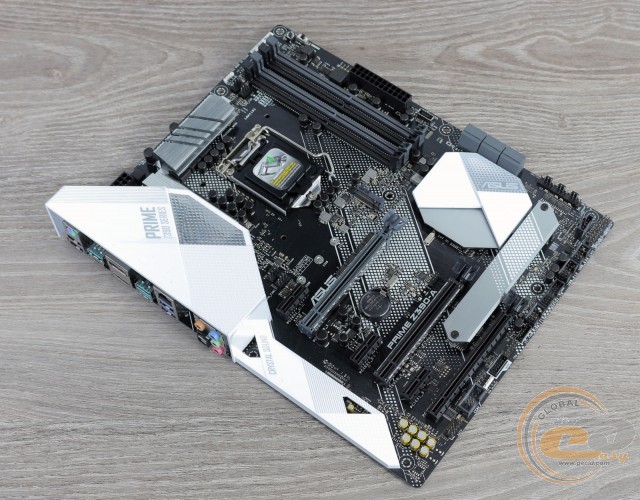

ASUS PRIME Z390-A

Ось ми і дісталися до підбивання підсумків нашого знайомства з першою материнською платою на основі нового флагманського чіпсета Intel Z390. На момент підготовки огляду ASUS PRIME Z390-A ще не надійшла до продажу на нашому ринку. Але з огляду на цінове позиціонування інших новинок, можна припустити, що її вартість буде на рівні $200 - 220.

У такому разі можна буде сміливо рекомендувати її до покупки як відмінно збалансованого рішення для збірки домашньої ігрової системи. В арсеналі ASUS PRIME Z390-A є все найнеобхідніше і навіть більше: чотири DIMM-слоти для швидких модулів ОЗП, два високошвидкісних інтерфейси M.2 Socket 3 і радіатор для одного з них, гігабітний LAN-контролер від Intel з підтримкою пріоритизації трафіку, гідна аудіопідсистема, можливість організації мультиграфічних зв'язок, відмінна інтерфейсна панель і багато іншого.

Особливо вона сподобається любителям світлого оформлення, адже моделей з подібним дизайном не так вже й багато на ринку. І, звичайно ж, не можна забувати про фірмове підсвічування Aura Sync і пари колодок для світлодіодних стрічок.

За традицією до особливостей віднесемо обмеження з одночасної роботи інтерфейсів дискової підсистеми. В іншому ж ніяких недоліків ми не виявили. У підсумку покупка ASUS PRIME Z390-A стане відмінним вибором для збірки домашньої сучасної системи з можливістю встановлення пари відеокарт і розгону комплектуючих.

Переваги:

  • посилена 9-фазна підсистема живлення;
  • наявність підсвічування ASUS AURA Sync;
  • підтримка мультиграфічних зв'язок режиму x8+x8;
  • посилені слоти PCI Express x16 для встановлення масивних відеокарт;
  • приємний і продуманий дизайн;
  • підтримка портів USB 3.1 Gen 2;
  • багаті можливості з організації дискової підсистеми;
  • радіатор для M.2-накопичувача;
  • гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
  • аудіопідсистема з флагманським звуковим кодеком;
  • хороші можливості з автоматичного і ручного розгону;
  • сім роз'ємів для вентиляторів системи охолодження;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
