Огляд і тестування материнської плати ASUS PRIME Z390-A: оптимальний вибір

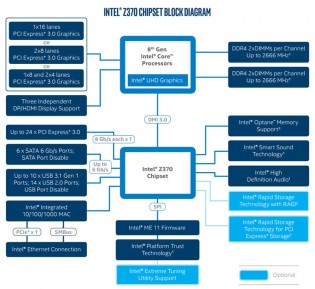

Довгий час у ролі флагманського набору системної логіки виступав Intel Z370, але за деякими своїми можливостями він поступався молодшим побратимам, представленим навесні 2018 року. Так, він позбавлений підтримки портів USB 3.1 Gen 2 і контролера CNVi для підключення модуля бездротових інтерфейсів Intel Wireless-AC. З його допомогою можна реалізувати підтримку стандартів Wi-Fi (802.11a/b/g/n/ac, 1,73 Гбіт/с) і Bluetooth 5.0.

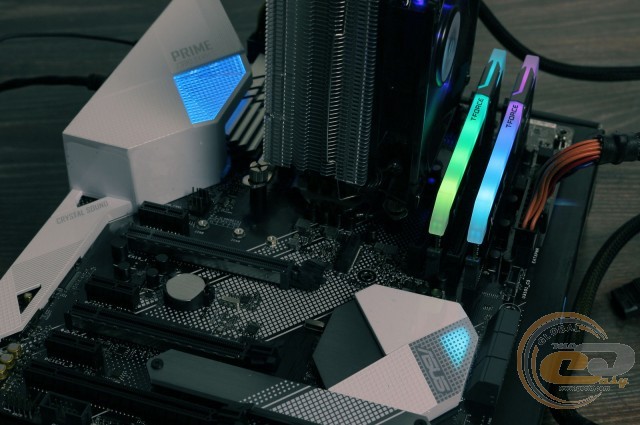

ASUS PRIME Z390-A ASUS PRIME Z390-A

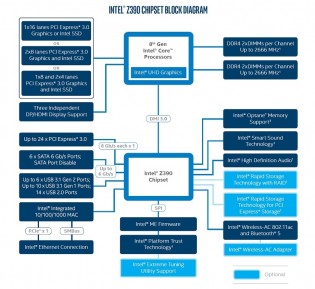

І ось, через майже рік після випуску Intel Z370, ми отримали його заміну в особі Intel Z390. Якихось суттєвих змін немає: до функціональності поточного флагмана лише додали підтримку USB 3.1 Gen 2 і контролера CNVi. Інші характеристики (підтримка розгону, кількість ліній PCI Express, можливість розподілу процесорних лінії між слотами PCI Express і т.д.) залишилися незмінними.

Порівняльна таблиця всіх актуальних чіпсетів Intel 300-й серії виглядає таким чином:

Модель

Intel Z390

Intel Q370

Intel H370

Intel B360

Intel H310

Підтримка розгону

Так

Немає

Немає

Немає

Немає

Кількість ліній PCI Express

24 (3.0)

24 (3.0)

20 (3.0)

12 (3.0)

6 (2.0)

Максимальна кількість портів USB 3.1 Gen 2 / USB 3.1 Gen 1

6 / 10

6 / 10

4 / 8

4 / 6

0 / 4

Загальна кількість портів USB

14

14

14

12

10

SATA 6 Гбіт/с

6

6

6

6

4

RAID 0, 1, 5, 10

Так

Так

Так

Немає

Немає

Intel RST

3

3

2

1

0

Intel Wireless-AC

Так

Так

Так

Так

Так

Intel Smart Sound

Так

Так

Так

Так

Немає

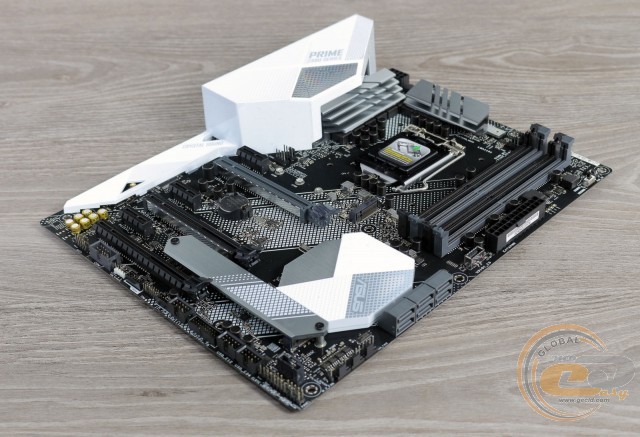

ASUS PRIME Z390-A

Давайте ж познайомимося з першою новинкою на новому флагманському чіпсеті, що опинилася у нас на тестуванні. Йтиметься про материнську плату ASUS PRIME Z390-A.

Специфікація

Модель

ASUS PRIME Z390-A

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого та дев'ятого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою  до DDR4-4266 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA іPCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek S1220A

Живлення

1 х 24- контактний роз'єм живлення ATX

1 x 8- контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

2 x роз'єми підключення водоблоків СВО (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

1 x роз'єм вентилятора M.2

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2

1 x DisplayPort

1 x HDMI

1 x RJ45

2 x USB 2.0

2 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 1 Type-C

1 x USB 3.1 Gen 1

3 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME Z390-A ASUS PRIME Z390-A

ASUS PRIME Z390-A постачається у стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS PRIME. Вона відрізняється хорошим інформаційним наповненням і якісною кольоровою поліграфією.

ASUS PRIME Z390-A

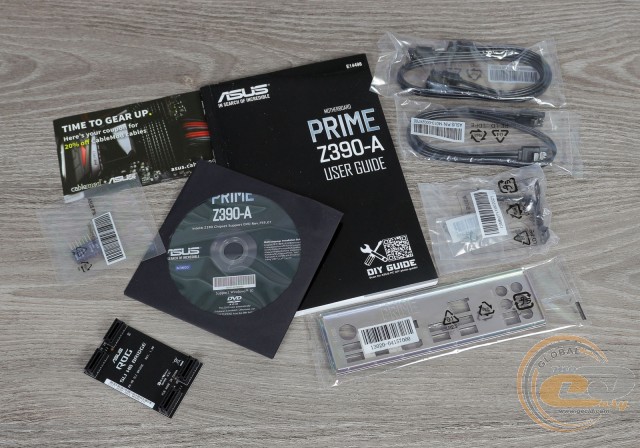

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • три кабелі SATA;
  • гвинти кріплення накопичувачів M.2;
  • місток 2-Way NVIDIA SLI
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME Z390-A

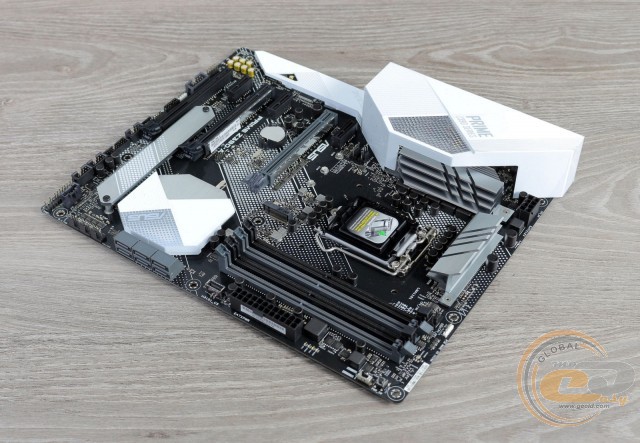

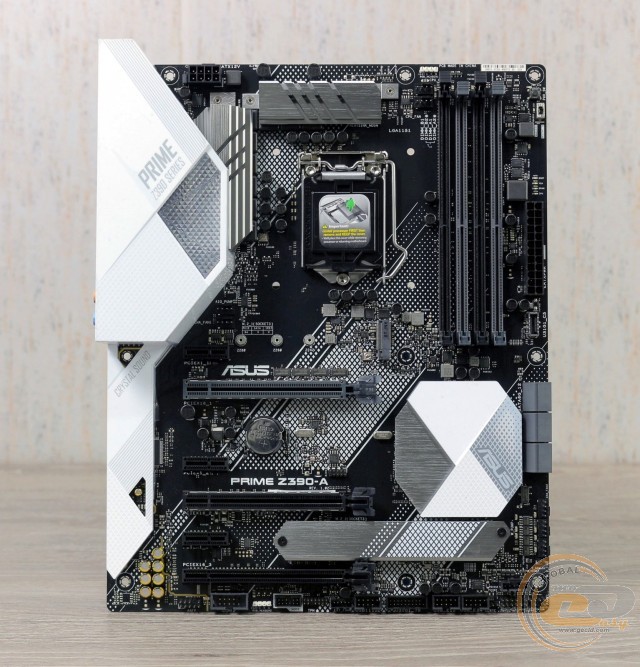

Хоча загальні принципи оформлення лінійки ASUS PRIME дотримані, але дизайн новинки зазнав невеликі зміни. Вона хизується новим чіпсетним радіатором оригінальної форми, захисним кожухом над інтерфейсною панеллю у схожому стилі і аналогічним білим візерунком на чорному текстоліті. У цілому виглядає цікаво і гармонійно.

ASUS PRIME Z390-A

При бажанні вигляд плати можна прикрасити шляхом активації підсвічування ASUS AURA Sync. Вона відповідає за ілюмінацію радіатора і кожуха над інтерфейсною панеллю, а також синхронізує підсвічування з іншими комплектуючими. Не варто забувати і про наявність колодок для світлодіодних стрічок.

ASUS PRIME Z390-A

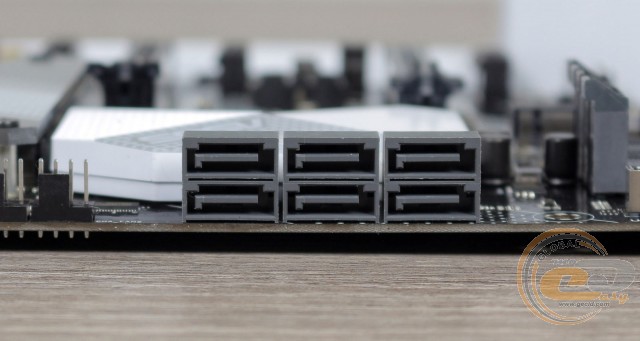

Ніяких питань не виникло і до компонування або зручності складання системи. Усі порти і роз'єми грамотно рознесені краями друкованої плати, DIMM-слоти оснащені засувками тільки з одного боку, а SATA-порти не бояться встановлення довгих карт розширення.

ASUS PRIME Z390-A

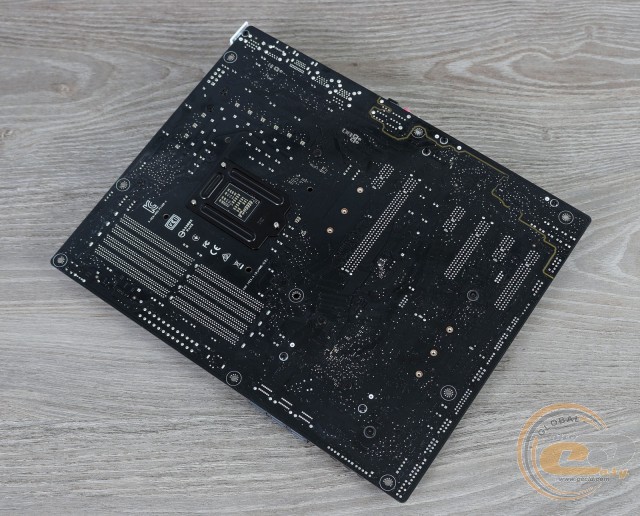

На зворотному боці ASUS PRIME Z390-A виділимо опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

ASUS PRIME Z390-A

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, колодка для світлодіодної стрічки, порти NODE, COM і TPM, джампер скидання CMOS і колодка підключення фронтальної панелі.

Додатково зазначимо чотири колодки для активації портів USB: три USB 2.0 і одну USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка шести внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх усього п'ять: два зовнішніх, два внутрішніх і один внутрішній для підключення виносної панелі з USB 3.1 Gen 1 Type-C.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

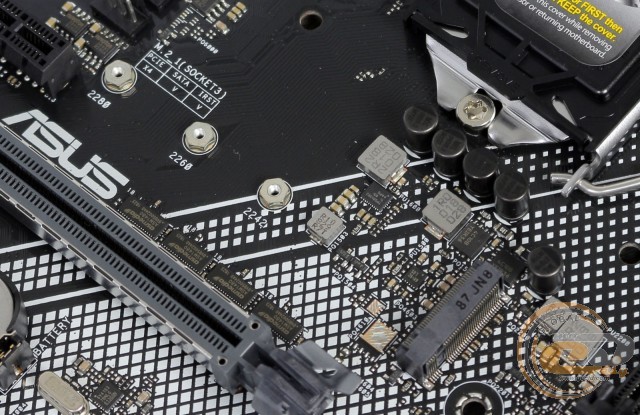

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних чіпсетних ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA6G_2»). Тому при встановленні M.2 SATA-накопичувача він буде недоступний.

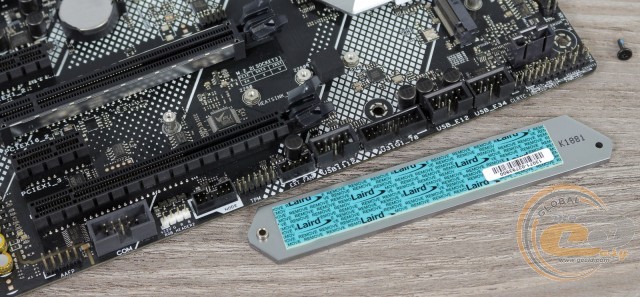

Для одного з інтерфейсів M.2 Socket 3 передбачений комплектний радіатор. ASUS запевняє, що з його допомогою температуру встановленого накопичувача можна знизити максимум на 20°С. Це збереже його високу продуктивність і підвищить термін придатності.

ASUS PRIME Z390-A

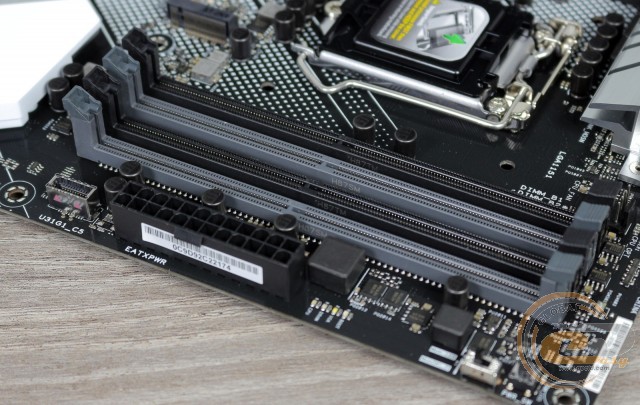

Новинка оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки, що працюють на частотах до 4266 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правому боці розташувалася згадана вище колодка підключення виносної панелі з USB 3.1 Gen 1 Type-C, кнопка «Ввімкнення» і перемикач «MemOK».

ASUS PRIME Z390-A

ASUS PRIME Z390-A

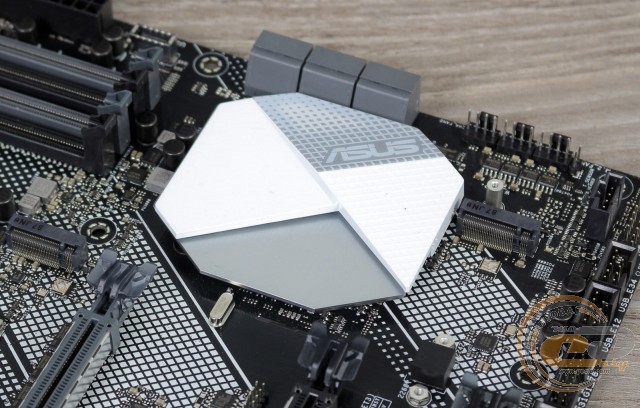

Система охолодження складається з трьох радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 40°C (при розгоні - 40°C);
  • верхній радіатор на елементах підсистеми живлення - 41°C (при розгоні - 44°C);
  • бічний радіатор на елементах підсистеми живлення - 45°C (при розгоні - 55°C);
  • дроселі підсистеми живлення - 47°C (при розгоні - 60°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

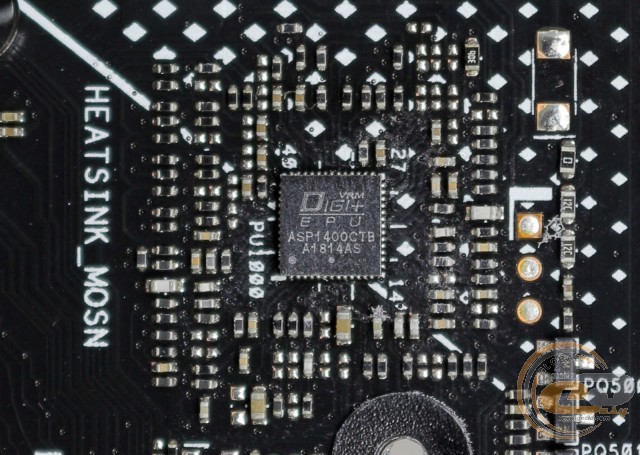

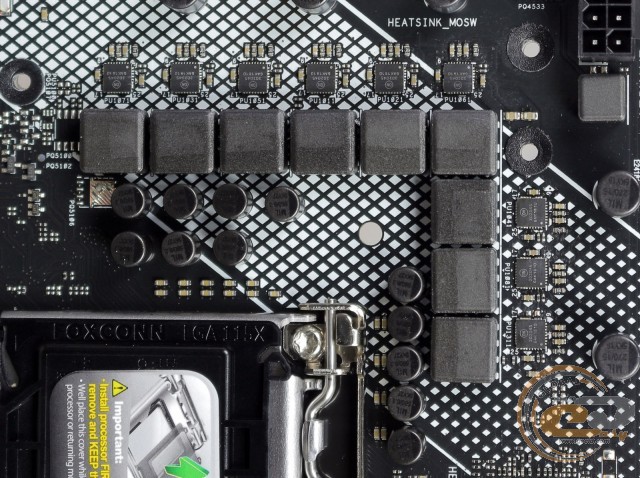

Живлення процесора здійснюється за 9-фазною схемою для обчислювальних ядер і додаткових вузлів. В обв'язки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми ON Semiconductor NCP302045, що поєднують в одному корпусі два польових транзистори і драйвер. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS PRIME Z390-A

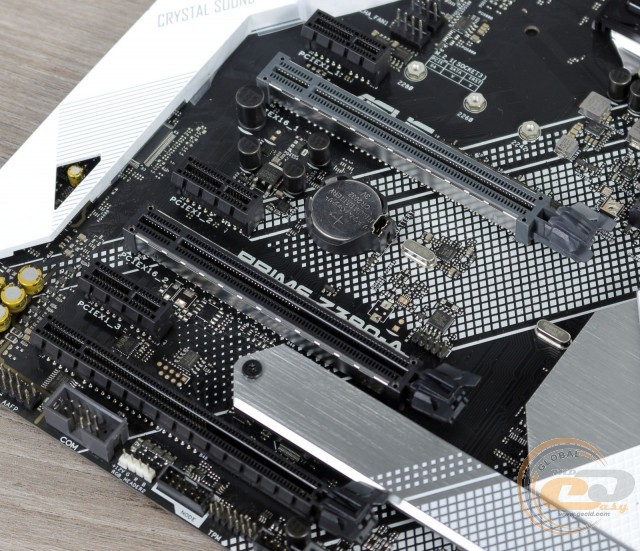

Для розширення функціональності материнської плати ASUS PRIME Z390-A є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або x8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі x4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX можна організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.
