Огляд материнської плати ASUS PRIME H310M-R R2.0: максимальна економія

06-08-2019

ASUS PRIME H310M-R R2.0

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує роботу портів COM, LPT і PS/2, а також моніторинг.

ASUS PRIME H310M-R R2.0

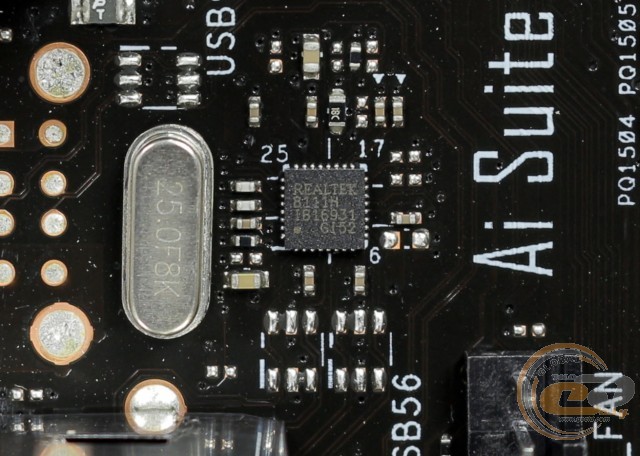

Для підтримки мережевих з'єднань встановлено LAN-контролер Realtek RTL8111H.

ASUS PRIME H310M-R R2.0

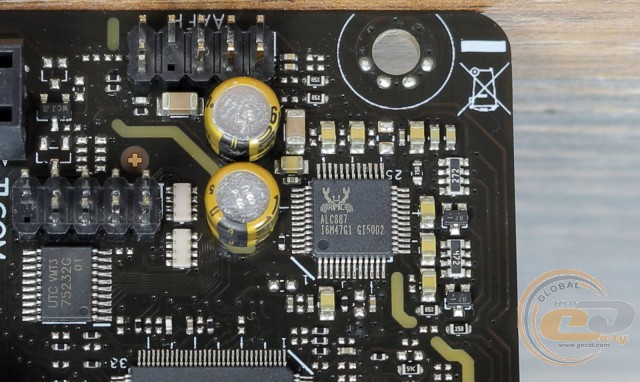

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC887. Вона містить конденсатори Nichicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

ASUS PRIME H310M-R R2.0

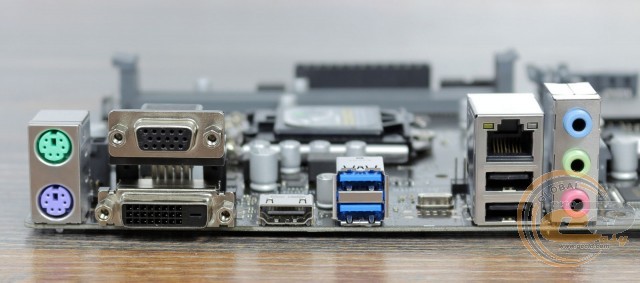

На інтерфейсну панель виведені порти:

  • 2 x PS / 2;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 2 х USB 2.0;
  • 3 x аудіопорти.

Подібну конфігурацію інтерфейсної панелі складно назвати багатою, однак для офісного використання її буде цілком достатньо. Також є можливість винести порти COM і LPT за допомогою відповідних колодок на друкованій платі.

ASUS PRIME H310M-R R2.0

Можливості організації охолодження всередині системного корпуса у ASUS PRIME H310M-R R2.0 представлені всього двома 4-контактними роз'ємами для підключення вентиляторів. Один з них слугує для системи охолодження CPU, а другий призначений для системного пропелера.

UEFI BIOS

BIOS материнської плати ASUS PRIME H310M-R R2.0 розроблений на коді AMI. Він використовує застарілий інтерфейс і надає менше функціональних можливостей. У розділі «Ai Tweaker» можна навіть помітити деякі налаштування для розгону, але ніяких реальних змін вони не виробляють. Також є базові можливості для управління роботою внутрішніх інтерфейсів і моніторингу.

Можливості розгону

ASUS PRIME H310M-R R2.0

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті 2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB вдалося запустити на максимально заявленій частоті DDR4-2666 МГц із таймінгами 15-17-17-36.

ASUS PRIME H310M-R R2.0

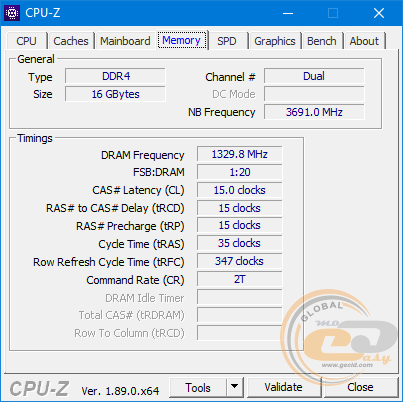

Активувавши XMP-профіль з модулями 2 x 8 ГБ DDR4-2666 VIPER PV416G266C5K, ми отримали ідентичну частоту, але з меншими таймінгами (15-15-15-35).

Тестування

Для перевірки можливостей материнської плати ASUS PRIME H310M-R R2.0 використовувалося обладнання:

Процесор

Intel Core i5-8400 (Socket LGA1151, 2,8 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-2666 VIPER PV416G266C5K
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

Відеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Накопичувач

Kingston SUV500/480 ГБ

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Монітор

Philips Brilliance 240P4QPYNS

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

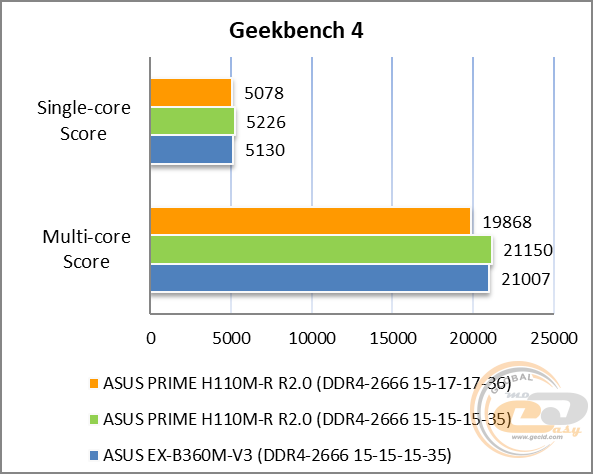

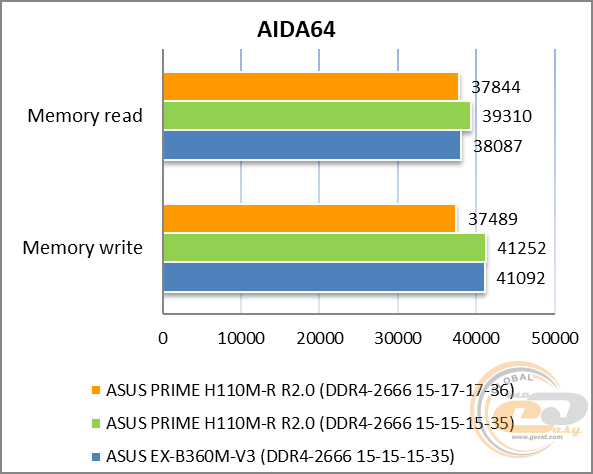

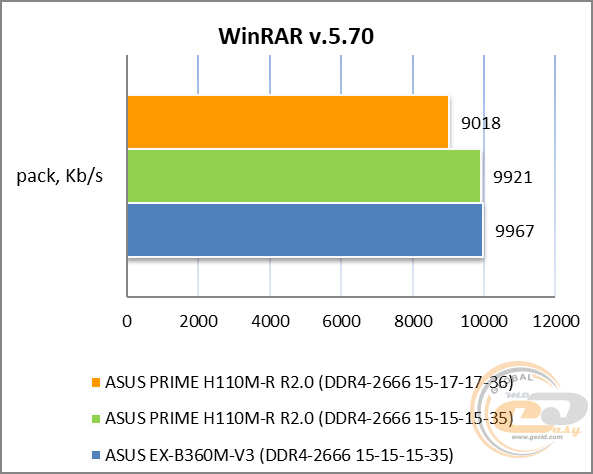

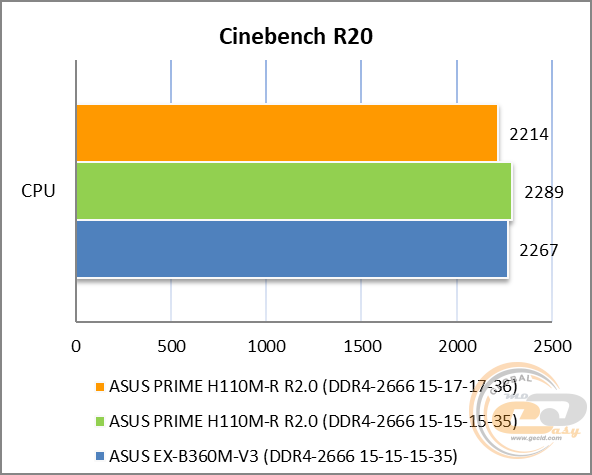

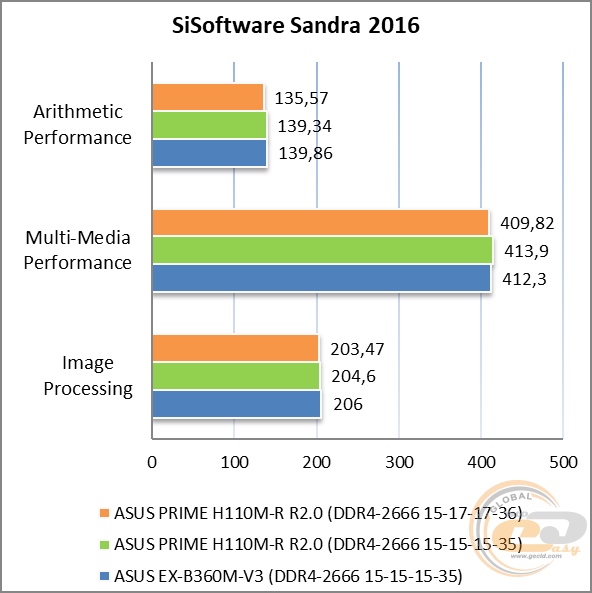

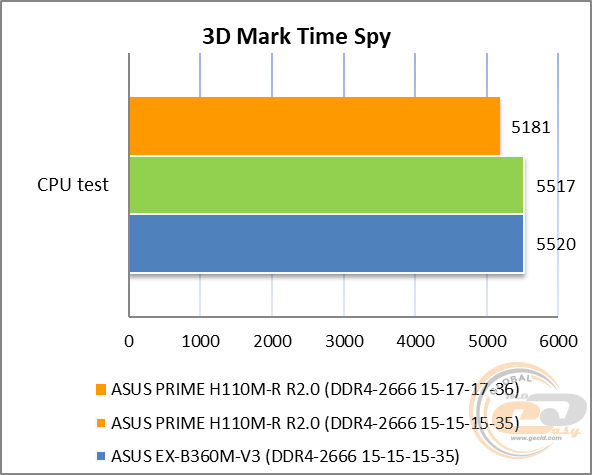

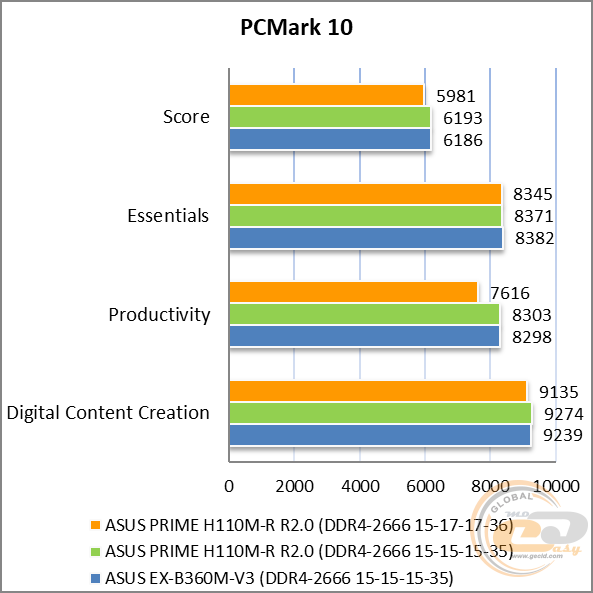

Нижчі таймінги оперативної пам'яті забезпечують невеликий бонус продуктивності в більшості випадків. У цілому ж ми отримали гідні результати, що говорить про використання якісних компонентів і про гарне налаштування BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.15, +0.10

Відмінно

Рівень шуму, дБ (А)

-87.2

Добре

Динамічний діапазон, дБ (А)

87.1

Добре

Гармонійні викривлення, %

0.00216

Відмінно

Гармонійні викривлення + шум, дБ(A)

-78.0

Посередньо

Інтермодуляційні викривлення + шум, %

0.016

Дуже добре

Взаємопроникнення каналів, дБ

-85.7

Відмінно

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.04

Відмінно

Рівень шуму, дБ (А)

-88.0

Добре

Динамічний діапазон, дБ (А)

88.2

Добре

Гармонійні викривлення, %

0.00291

Відмінно

Гармонійні викривлення + шум, дБ(A)

-78.8

Посередньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-81.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.013

Дуже добре

Загальна оцінка



Дуже добре

Незважаючи на наявність бюджетного кодека Realtek ALC887, якості звукової підсистеми буде цілком достатньо для офісного використання або для невибагливого користувача.

Підсумки

ASUS PRIME H310M-R R2.0

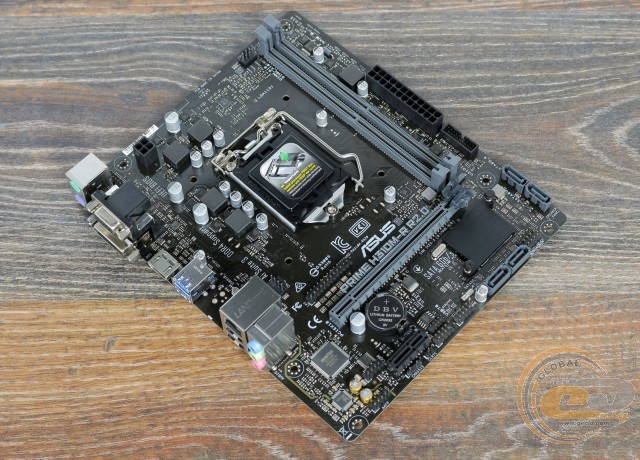

Материнська плата ASUS PRIME H310M-R R2.0 - це цікавий варіант для збірки робочих, офісних, навчальних або просто недорогих ПК. Вона позбавлена ​​слота M.2 Socket 3, потужної підсистеми живлення і високошвидкісних зовнішніх інтерфейсів. Але для подібного сценарію вони не завжди потрібні. А ось доступна ціна і колодки COM і LPT будуть доречні. Також є підтримка Windows 7, драйвери для якої можна завантажити в розділі «Підтримка» на офіційній сторінці. Бракує лише драйвера для вбудованого відеоядра, тому краще відразу запастися дискретною відеокартою.

Серед інших особливостей нагадаємо про наявність всього двох DIMM-слотів і про відсутність підтримки деяких моделей топових процесорів. Наприклад, для тестів довелося використовувати Intel Core i5-8400 замість штатного Intel Core i7-9700K. Хоча все це явно не критично для моделі вартістю під $ 60.

У результаті ASUS PRIME H310M-R R2.0 є вигідним придбанням при необхідності максимальної економії та низьких вимог до функціональних можливостей материнської плати.

Переваги:

  • підтримка Windows 7;
  • доступна вартість;
  • підтримка дизайну 5X Protection III;
  • порти LPT, COM і PS/2;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • незручне підключення багатоканальної акустики;
  • два DIMM-слоти;
  • відсутність підтримки топових процесорів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
