Обзор материнской платы ASUS PRIME H310M-R R2.0: максимальная экономия

06-08-2019

Завдяки наявності на ринку чіпсетів Intel H310 і Intel H310 R2.0 (Intel H310C) у виробників є можливість випускати максимально доступні материнські плати. Їх покупка буде особливо вигідною, якщо ви плануєте збірку відразу декількох робочих систем.

ASUS PRIME H310M-R R2.0

На даний момент в асортименті тайванського виробника позицію найбільш доступної материнської плати формату microATX займає ASUS PRIME H310M-R R2.0. Вона обійдеться вам у середньому в $60. Погодьтеся, це більш ніж доступно. Давайте подивимося, що припасла компанія ASUS в цьому ціновому сегменті.

Специфікація

Модель

ASUS PRIME H310M-R R2.0

Чіпсет

Intel H310

Процесорний роз'єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого покоління для платформи Socket LGA1151*

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x1

Дискова підсистема

4 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x D-Sub

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудіопорти

Зовнішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x LPT

1 x TPM

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

PnP, DMI 2.0, ACPI 5.0, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

213,4 x 177,8 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

*Підтримується обмежена кількість процесорів. З повним переліком сумісних моделей можна ознайомитися за посиланням.

Упаковка і комплектація

ASUS PRIME H310M-R R2.0

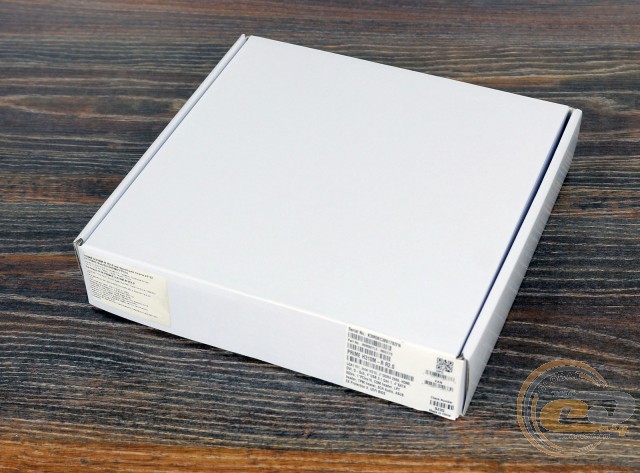

До нас на тестування ASUS PRIME H310M-R R2.0 приїхала в звичайній білій картонній коробці без оформлення.

ASUS PRIME H310M-R R2.0

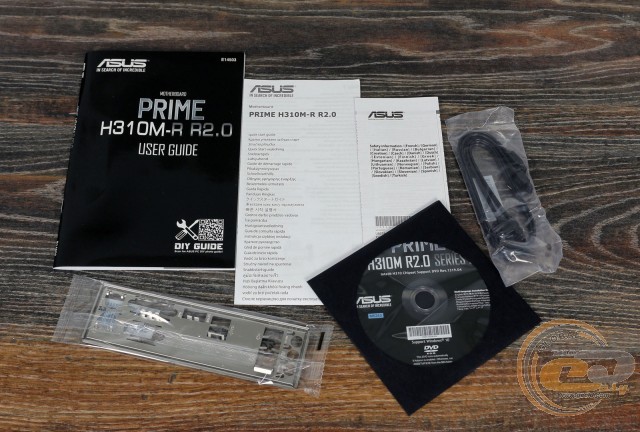

Комплект постачання містить:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME H310M-R R2.0

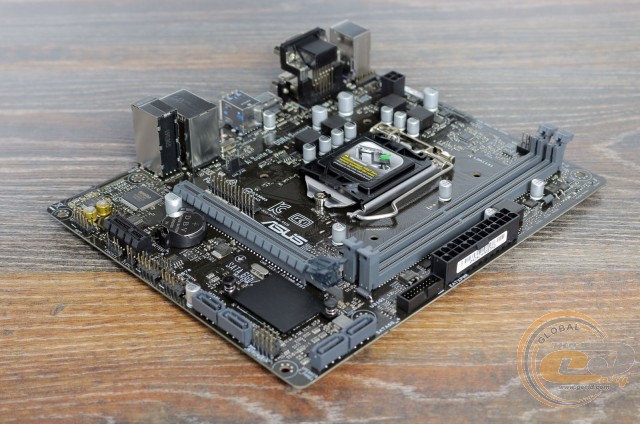

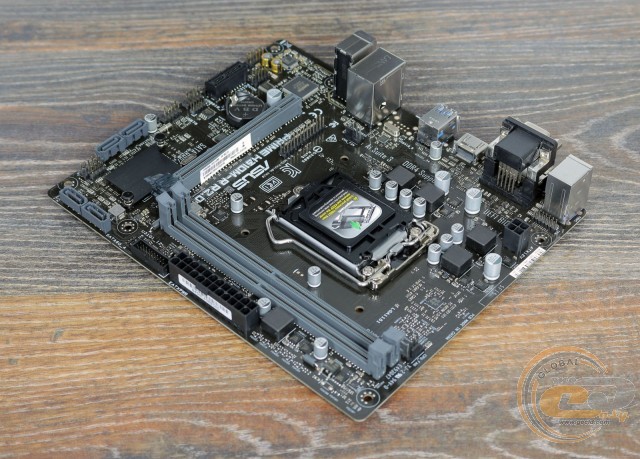

Дивно, що ASUS PRIME H310M-R R2.0 отримала друковану плату темно-коричневого, а не зеленого кольору, з огляду на її вартість і максимальну економію при виробництві. У дизайні немає нічого цікавого. Відзначимо лише трохи нестандартні габарити (213,4 x 177,8 мм), простий плоский чіпсетний радіатор і оригінальне розташування колодки TPM у верхньому лівому кутку за портами PS/2.

ASUS PRIME H310M-R R2.0

У компонуванні виділимо перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до двох із них може бути ускладнений тільки в разі встановлення габаритної відеокарти, що малоймовірно для офісної системи. З приємних дрібниць відзначимо DIMM-слоти з засувками тільки з одного боку.

ASUS PRIME H310M-R R2.0

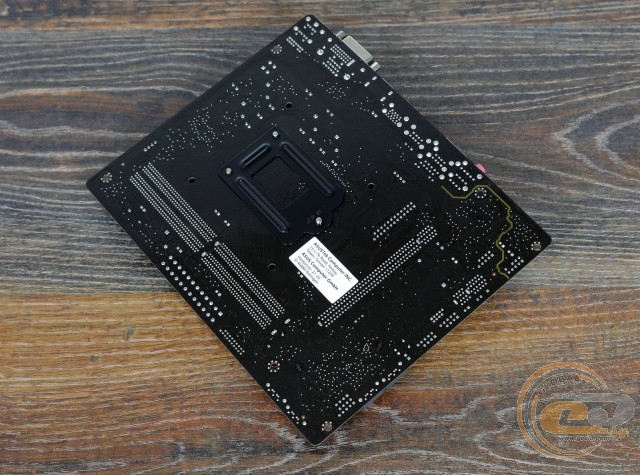

На зворотному боці ASUS PRIME H310M-R R2.0 знаходиться стандартна опорна пластина процесорного роз'єму. Єдиний радіатор системи охолодження закріплений за допомогою пластикових кліпс, що є звичним рішенням для недорогих моделей.

ASUS PRIME H310M-R R2.0

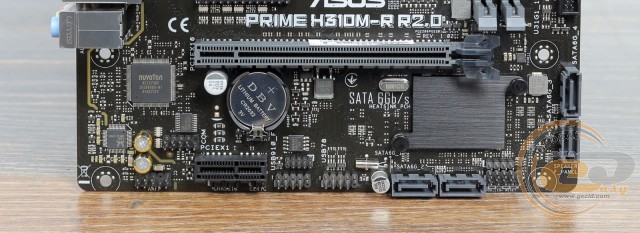

У нижній частині плати притулилися такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, джампер скидання CMOS, порт COM і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка двох зовнішніх і чотирьох внутрішніх портів USB 2.0.

ASUS PRIME H310M-R R2.0

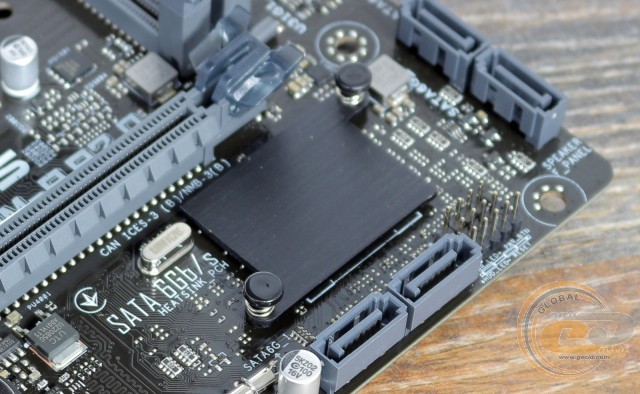

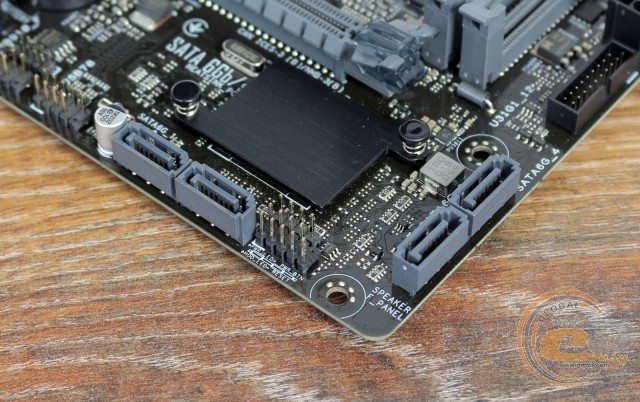

Можливості організації дискової підсистеми представлені тільки чотирма портами SATA 6 Гбіт/с.

ASUS PRIME H310M-R R2.0

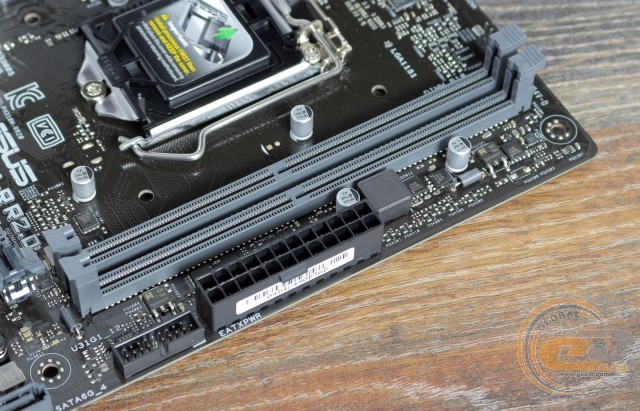

Системна плата оснащена двома DIMM-слотами для модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Підтримуються планки, що функціонують на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде цілком достатньо для повсякденного використання.

Поруч знаходиться колодка підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета реалізовано чотири порти USB 3.1 Gen 1: по парі зовнішніх і внутрішніх.

ASUS PRIME H310M-R R2.0

Система охолодження представлена ​​тільки одним алюмінієвим радіатором, який відводить тепло від чіпсета. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41°C;
  • польові транзистори - 69°C;
  • дроселі - 65°C.

Температурні показники елементів підсистеми живлення виглядають цілком нормально, проте забувати про хорошу циркуляцію повітря усередині корпуса все ж не варто.

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

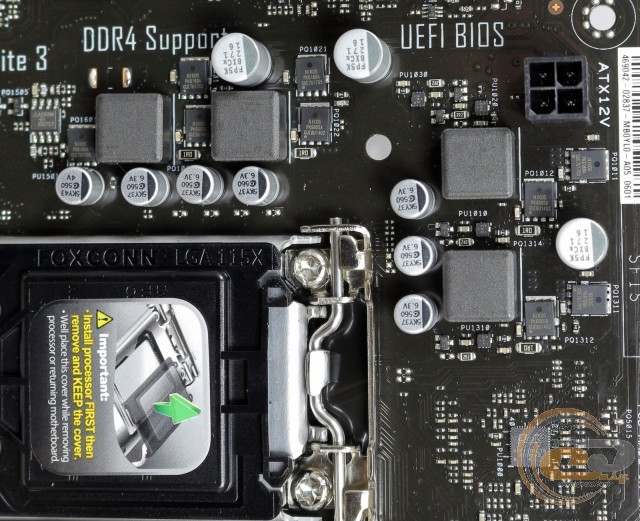

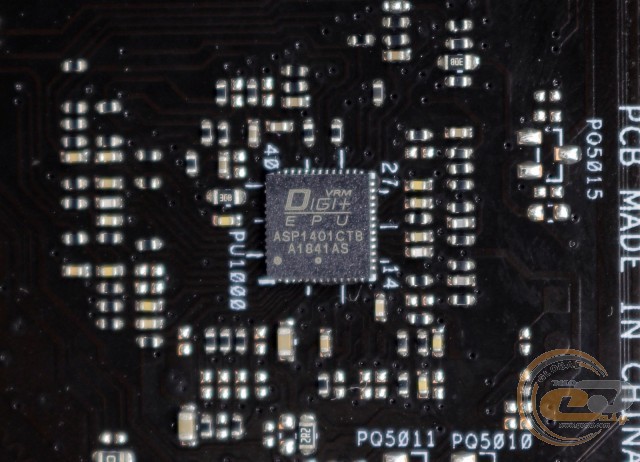

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB, а в обв'язці використовуються твердотільні конденсатори, феритові дроселі і МОП-транзистори Nikos PK6B0SA і PK616BA.

ASUS PRIME H310M-R R2.0

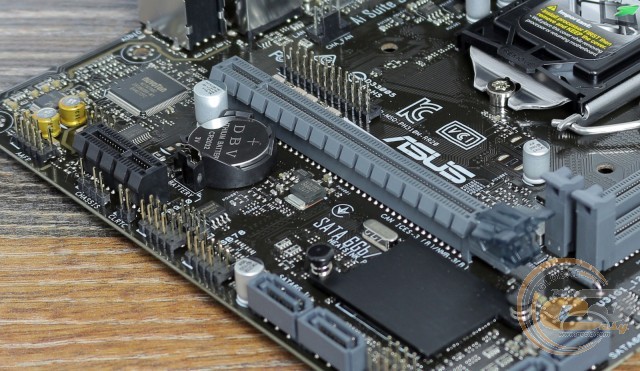

Для розширення функціональності ASUS PRIME H310M-R R2.0 є всього два слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1.

[MORE]

ASUS PRIME H310M-R R2.0

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує роботу портів COM, LPT і PS/2, а також моніторинг.

ASUS PRIME H310M-R R2.0

Для підтримки мережевих з'єднань встановлено LAN-контролер Realtek RTL8111H.

ASUS PRIME H310M-R R2.0

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC887. Вона містить конденсатори Nichicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

ASUS PRIME H310M-R R2.0

На інтерфейсну панель виведені порти:

  • 2 x PS / 2;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 2 х USB 2.0;
  • 3 x аудіопорти.

Подібну конфігурацію інтерфейсної панелі складно назвати багатою, однак для офісного використання її буде цілком достатньо. Також є можливість винести порти COM і LPT за допомогою відповідних колодок на друкованій платі.

ASUS PRIME H310M-R R2.0

Можливості організації охолодження всередині системного корпуса у ASUS PRIME H310M-R R2.0 представлені всього двома 4-контактними роз'ємами для підключення вентиляторів. Один з них слугує для системи охолодження CPU, а другий призначений для системного пропелера.

UEFI BIOS

BIOS материнської плати ASUS PRIME H310M-R R2.0 розроблений на коді AMI. Він використовує застарілий інтерфейс і надає менше функціональних можливостей. У розділі «Ai Tweaker» можна навіть помітити деякі налаштування для розгону, але ніяких реальних змін вони не виробляють. Також є базові можливості для управління роботою внутрішніх інтерфейсів і моніторингу.

Можливості розгону

ASUS PRIME H310M-R R2.0

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті 2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB вдалося запустити на максимально заявленій частоті DDR4-2666 МГц із таймінгами 15-17-17-36.

ASUS PRIME H310M-R R2.0

Активувавши XMP-профіль з модулями 2 x 8 ГБ DDR4-2666 VIPER PV416G266C5K, ми отримали ідентичну частоту, але з меншими таймінгами (15-15-15-35).

Тестування

Для перевірки можливостей материнської плати ASUS PRIME H310M-R R2.0 використовувалося обладнання:

Процесор

Intel Core i5-8400 (Socket LGA1151, 2,8 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-2666 VIPER PV416G266C5K
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

Відеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Накопичувач

Kingston SUV500/480 ГБ

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Монітор

Philips Brilliance 240P4QPYNS

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

ASUS PRIME H310M-R R2.0

Нижчі таймінги оперативної пам'яті забезпечують невеликий бонус продуктивності в більшості випадків. У цілому ж ми отримали гідні результати, що говорить про використання якісних компонентів і про гарне налаштування BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.15, +0.10

Відмінно

Рівень шуму, дБ (А)

-87.2

Добре

Динамічний діапазон, дБ (А)

87.1

Добре

Гармонійні викривлення, %

0.00216

Відмінно

Гармонійні викривлення + шум, дБ(A)

-78.0

Посередньо

Інтермодуляційні викривлення + шум, %

0.016

Дуже добре

Взаємопроникнення каналів, дБ

-85.7

Відмінно

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.04

Відмінно

Рівень шуму, дБ (А)

-88.0

Добре

Динамічний діапазон, дБ (А)

88.2

Добре

Гармонійні викривлення, %

0.00291

Відмінно

Гармонійні викривлення + шум, дБ(A)

-78.8

Посередньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-81.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.013

Дуже добре

Загальна оцінка



Дуже добре

Незважаючи на наявність бюджетного кодека Realtek ALC887, якості звукової підсистеми буде цілком достатньо для офісного використання або для невибагливого користувача.

Підсумки

ASUS PRIME H310M-R R2.0

Материнська плата ASUS PRIME H310M-R R2.0 - це цікавий варіант для збірки робочих, офісних, навчальних або просто недорогих ПК. Вона позбавлена ​​слота M.2 Socket 3, потужної підсистеми живлення і високошвидкісних зовнішніх інтерфейсів. Але для подібного сценарію вони не завжди потрібні. А ось доступна ціна і колодки COM і LPT будуть доречні. Також є підтримка Windows 7, драйвери для якої можна завантажити в розділі «Підтримка» на офіційній сторінці. Бракує лише драйвера для вбудованого відеоядра, тому краще відразу запастися дискретною відеокартою.

Серед інших особливостей нагадаємо про наявність всього двох DIMM-слотів і про відсутність підтримки деяких моделей топових процесорів. Наприклад, для тестів довелося використовувати Intel Core i5-8400 замість штатного Intel Core i7-9700K. Хоча все це явно не критично для моделі вартістю під $ 60.

У результаті ASUS PRIME H310M-R R2.0 є вигідним придбанням при необхідності максимальної економії та низьких вимог до функціональних можливостей материнської плати.

Переваги:

  • підтримка Windows 7;
  • доступна вартість;
  • підтримка дизайну 5X Protection III;
  • порти LPT, COM і PS/2;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • незручне підключення багатоканальної акустики;
  • два DIMM-слоти;
  • відсутність підтримки топових процесорів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
