Огляд материнської плати ASUS PRIME B450M-K: що можна купити за $75?
27-05-2019
Процесори AMD Ryzen 3-го покоління і материнські плати на базі чіпсета AMD X570 невдовзі заполонять магазини, але це зовсім не означає, що випущені раніше плати варто скидати з рахунків. Нагадаємо, що новинки будуть сумісні і з більшістю поточних моделей під Socket AM4. Під питанням залишаються лише рішення на чіпсеті AMD A320. Тому питанням вибору материнської плати можна замислитися вже зараз. Дуже цікавими по співвідношенню ціни і можливостей виглядають моделі на базі AMD B450. У даному огляді буде йтися про плату ASUS PRIME B450M-K, створеної для любителів максимальної економії.
Зараз вона є найдоступнішим представником ASUS у форматі microATX. Її можна знайти за $75, що дуже дешево для плати виробника першого ешелону з підтримкою розгону і сучасних інтерфейсів. Давайте розберемося, на що вона здатна на практиці і чи підійде для любителів розгону.
Специфікація
Модель |
ASUS PRIME B450M-K |
Чіпсет |
AMD B450 |
Процесорний роз'єм |
Socket AM4 |
Підтримка процесорів |
AMD Ryzen 1- та 2-го покоління / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega |
Підтримка пам'яті |
2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3466 МГц |
Слоти розширення |
1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega / x4 для AMD Athlon з графікою Radeon Vega) 2 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD Athlon)) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC887 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 1 x роз'єм підключення системного вентилятора (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Зовнішні порти I/O |
2 x PS/2 1 x D-Sub 1 x DVI-D 1 x RJ45 4 x USB 3.1 Gen 1 2 х USB 3.1 Gen 2 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM |
BIOS |
128 Mбіт Flash ROM, UEFI AMI BIOS, PnP, ACPI 6.1, SM BIOS 3.1 |
Форм-фактор |
microATX 226 x 221 мм |
Сайт виробника |
ASUS |
Упаковка і комплект постачання
Материнська плата постачається в картонній коробці з відмінним інформаційним наповненням. Вона відображає головні її особливості, переваги і характеристики.
Комплект постачання містить:
- диск з драйверами і утилітами;
- набір паперової документації;
- два кабелі SATA;
- кріплення для накопичувача M.2;
- заглушку інтерфейсної панелі.

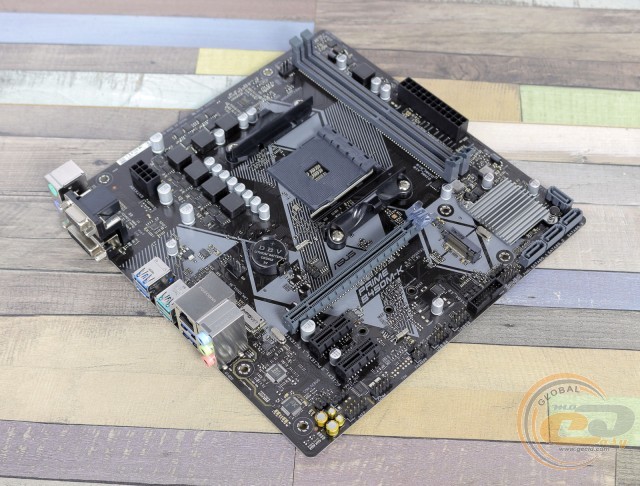

Дизайн і особливості плати
Очікувати дизайнерських вишукувань від пристрою вартістю $75 було б зовсім неправильно. В основі використовується традиційна для даного цінового сегмента друкована плата коричневого кольору. Для охолодження чіпсета застосований максимально простий радіатор, закріплений на пластикових кліпсах. Заощадили навіть на способі кріплення M.2-накопичувача, який фіксується не звичним гвинтом, а м'яким комплектним кріпленням. При цьому платі дісталася навіть простеньке підсвічування. Вона полягає в смузі, що світиться, в області звукової підсистеми і світлодіоді під засувкою слоту PCI Express 3.0 x16.

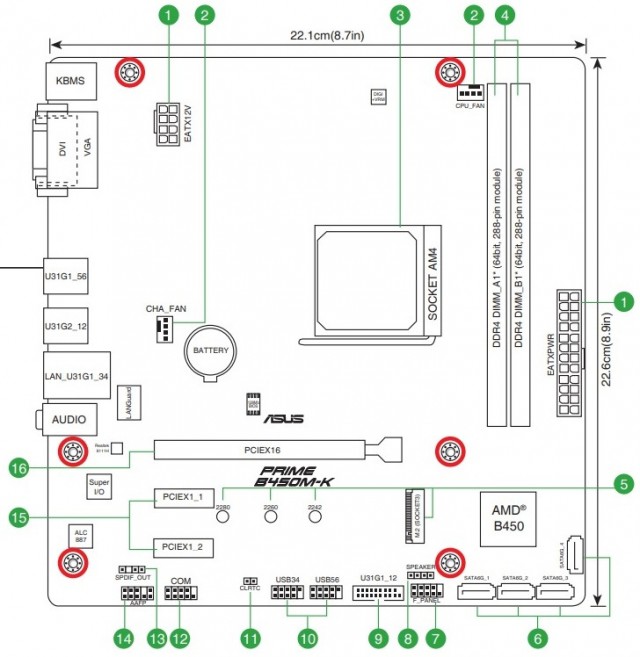

У компонуванні і зручності збірки системи хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений у разі встановлення трьохслотової відеокарти або габаритної плати розширення в нижній роз'єм PCI Express 2.0 x1. Також можуть виникнути проблеми зі встановленням дуже великих процесорних кулерів через занадто близького сусідства з PCI Express 3.0 x16. Зате порадувало наявність DIMM-слотів з засувками тільки з одного боку.
Глянувши на зворотний бік ASUS PRIME B450M-K, можна відзначити стандартну опорну пластину процесорного роз'єму і пластикові кліпси кріплення єдиного радіатора.
У нижній частині знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.
Додатково зазначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх шість: два внутрішніх і чотири на інтерфейсній панелі.
Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. При встановленому процесорі AMD Ryzen слот M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі. А ось для AMD Athlon можлива робота тільки в режимі SATA.
Системна плата ASUS PRIME B450M-K оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі на частоті до 3466 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Система охолодження складається з єдиного алюмінієвого радіатора. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 41,3°C (при розгоні - 42°C);
- польові транзистори біля інтерфейсної панелі - 87°C (при розгоні -108°C);
- польові транзистори в верхній частині плати - 67°C (при розгоні -72°C);
- дроселі біля інтерфейсної панелі - 82°C (при розгоні - 92°C);
- дроселі у верхній частині плати - 65°С (при розгоні - 70°С).
Якщо ви зважитеся поекспериментувати з розгоном, то попередньо слід подбати про ефективне охолодженні зони VRM і хорошій циркуляції повітря усередині корпуса.
Живлення процесора здійснюється за 4+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.
Для розширення функціональності у вас є в розпорядженні три слоти:
- PCI Express 3.0 x16;
- PCI Express 2.0 x1;
- PCI Express 2.0 x1.
Підтримується встановлення тільки однієї відеокарти, що логічно для даного цінового сегмента. Будь-які обмеження щодо одночасного використання інтерфейсів відсутні з огляду на малий їх кількості.

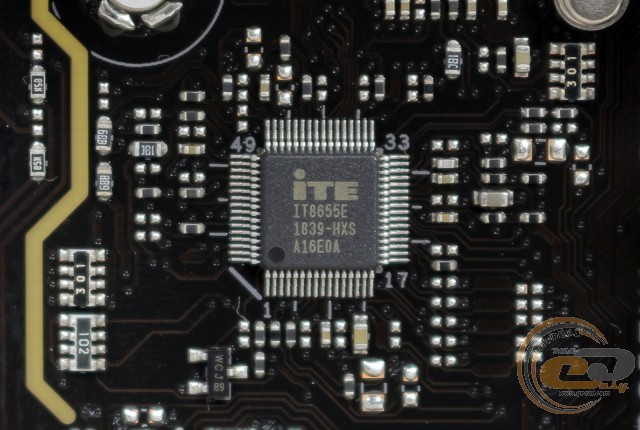

Можливості Multi I/O покладені на мікросхему ITE IT8655E. Вона забезпечує моніторинг і роботу портів COM і PS/2.

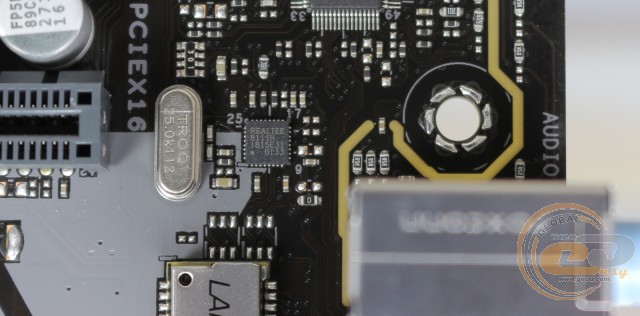

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

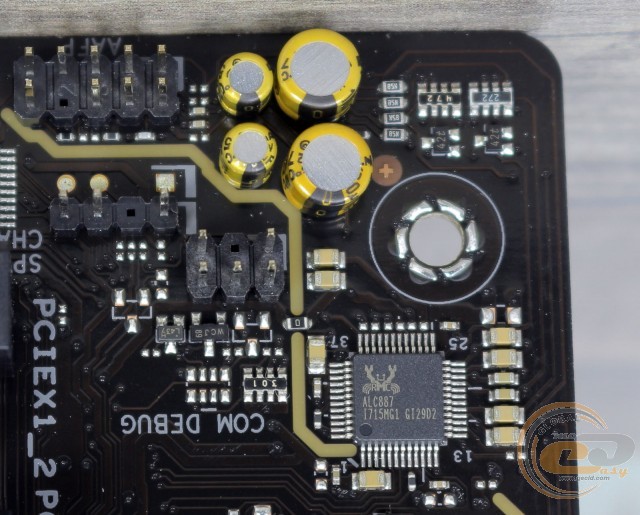

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC887. Вона має японські аудіоконденсатори Nichicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

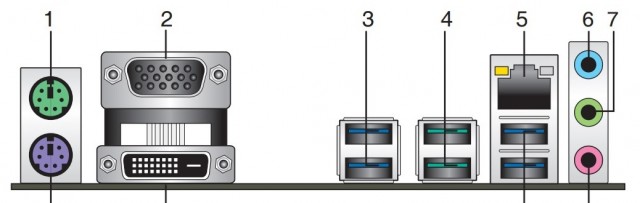

На інтерфейсну панель тестованої моделі виведені такі порти:
- 2 x PS/2;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2;
- 3 x аудіопорти.
Інтерфейсна панель відрізняється достатньою кількістю портів USB і можливістю вивести на неї порт COM за допомогою відповідної колодки на друкованій платі. Якщо у вас процесор з iGPU, то і відеоінтерфейси зайвими не будуть. А ось наявність усього трьох 3,5-мм аудіопортів засмутить власників багатоканальної акустики.
Можливості організації охолодження всередині системного корпуса у ASUS PRIME B450M-K представлені всього двома 4-контактними роз'ємами. Один з них слугує для системи охолодження CPU, а другий стане в нагоді для підключення системного пропелера.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін основних вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

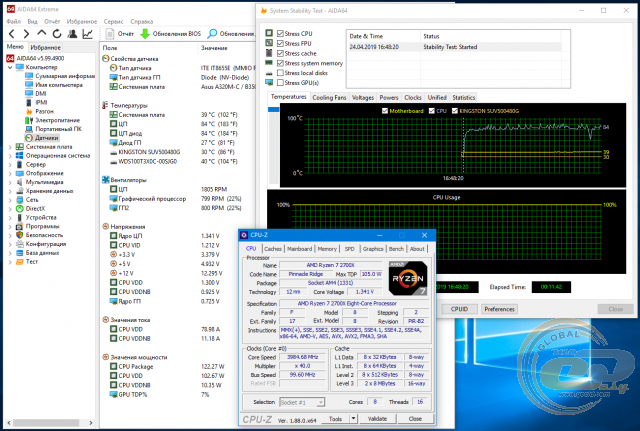

Скориставшись функцією автоматичного розгону, ми підняли частоту AMD Ryzen 7 2700X до 3985 МГц при напрузі 1,341 В. У стрес-тесті його температура склала 84°С, що за крок від критичних 85°С, але без будь-яких негативних наслідків для стабільності роботи системи.

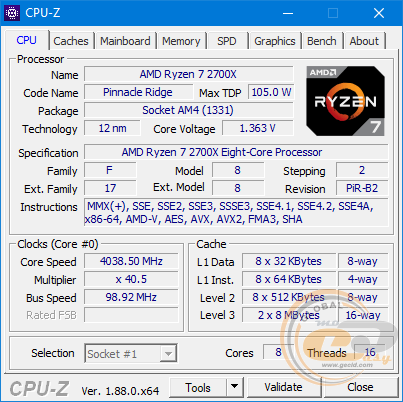

У ручному режимі отримана частота 4039 МГц при напрузі 1,363 В. Для цього ми підняли множник до 40,5 і підвищили VDDCR CPU Offset Voltage на 0,15, щоб в BIOS напруга на процесорі склала 1,35 В. Проблем з проходженням стрес-тесту не було.

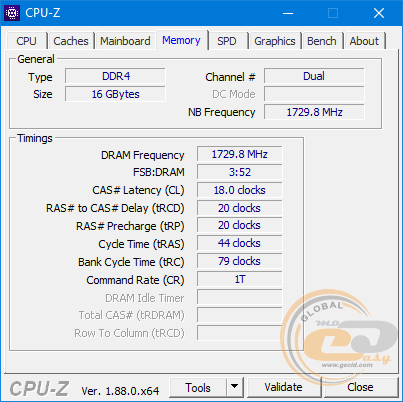

Модулі оперативної пам'яті DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB працювали на швидкості DDR4-3466 МГц.

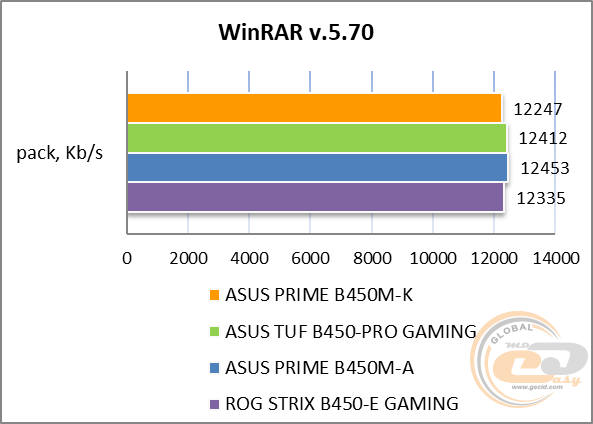

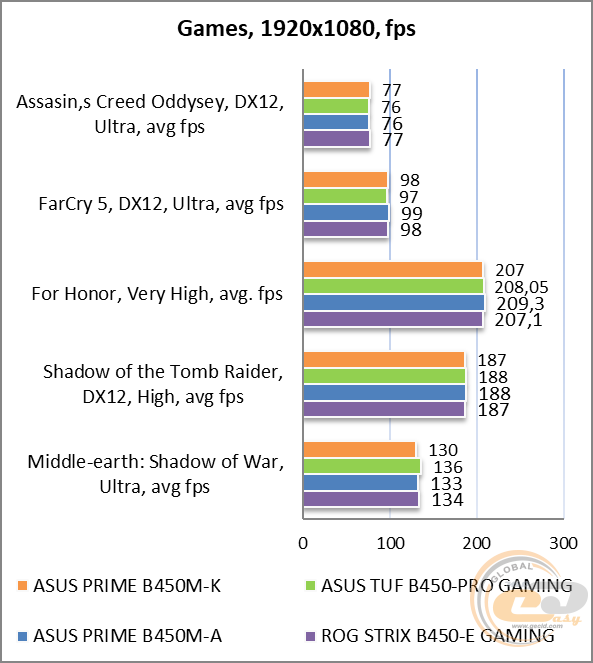

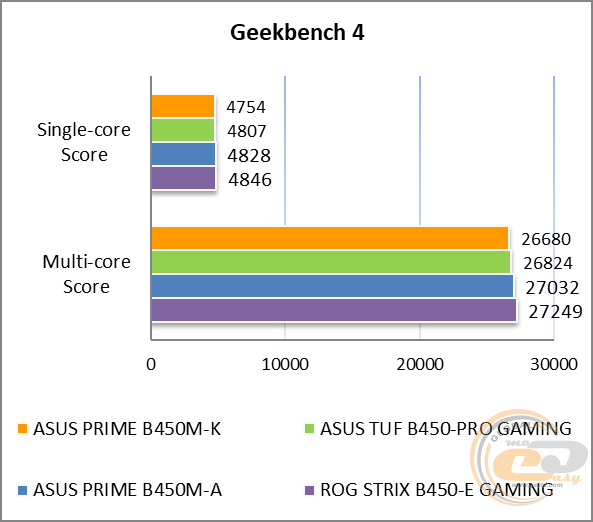

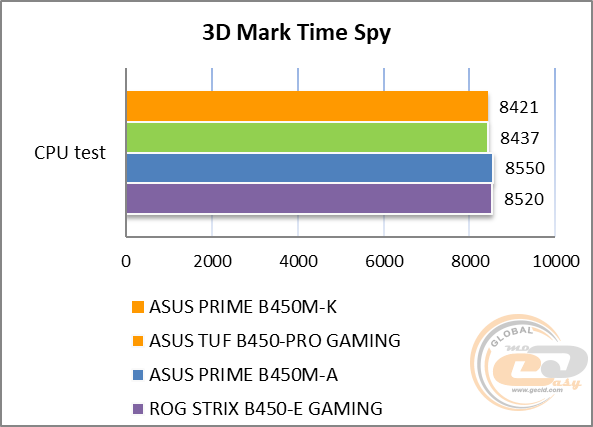

Тестування
Для перевірки можливостей материнської плати ASUS PRIME B450M-K використовувалося таке обладнання:
Процесор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Відеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Жорсткий диск |
Western Digital Purple (WD10PURX, 1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

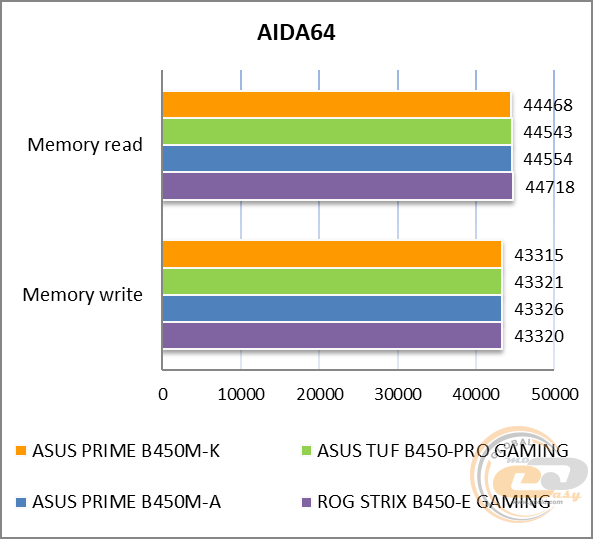

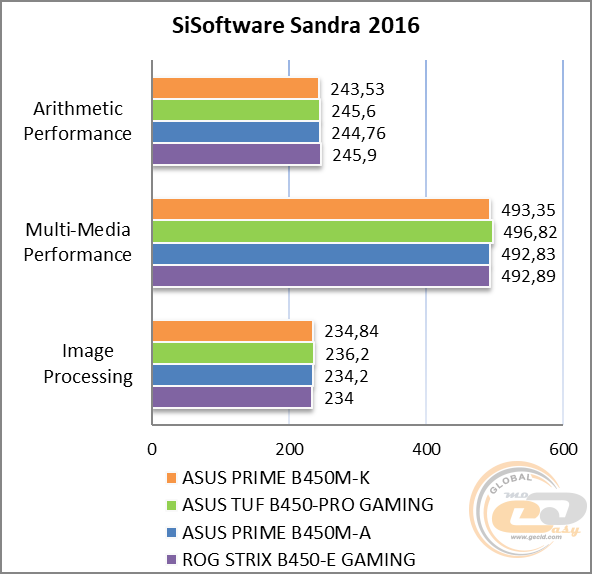

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.08, +0.03 |
Відмінно |
Рівень шуму, дБ (А) |
-85.4 |
Добре |
Динамічний діапазон, дБ (А) |
85.3 |
Добре |
Гармонійні викривлення, % |
0.00213 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-75.8 |
Посередньо |
Інтермодуляційні викривлення + шум, % |
0.019 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-83.8 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.09, +0.03 |
Відмінно |
Рівень шуму, дБ (А) |
-86.0 |
Добре |
Динамічний діапазон, дБ (А) |
86.0 |
Добре |
Гармонійні викривлення, % |
0.00308 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-76.6 |
Посередньо |
Інтермодуляційні викривлення + шум, % |
0.018 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-79.5 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Незважаючи на наявність бюджетного кодека Realtek ALC887, якості звукової підсистеми буде достатньо для більшості невимогливих користувачів. При бажанні можна встановити дискретну звукову карту з інтерфейсом PCI Express.
Підсумки
Материнська плата ASUS PRIME B450M-K є саме тим, що очікуєш отримати за скромну суму близько $75. Невибагливим користувачам вона пропонує підтримку інтерфейсів USB 3.1 Gen 2 і M.2 Socket 3, слот PCIe 3.0 x16 під відеокарту і можливість розгону.
Але перед її покупкою слід врахувати низку нюансів. DIMM-слотів всього два, тому обсяг підсистеми оперативної пам'яті краще продумати заздалегідь або відразу взяти з запасом. Можливий розгін навіть топового процесора, але при цьому дуже сильно нагріваються фази живлення. У номіналі таких проблем немає. Якщо плануєте оверклокінг, то заздалегідь потурбуйтесь про ефективне охолодження підсистеми живлення. Ну і сама по собі плата компактна, тому краще її розглядати для невеликого процесорного кулера і відеокарти, щоб точно не виникло ніяких проблем з сумісністю.
У цілому можливостей ASUS PRIME B450M-K буде досить для збірки домашньої системи середнього рівня без флагманських запитів. А зекономлені гроші можна вкласти в інші комплектуючі.
Переваги:
- надійна цифрова підсистема живлення;
- підтримка швидких модулів ОЗП;
- можливість встановлення M.2-накопичувача;
- наявність портів USB 3.1 Gen 2;
- можливість розгону;
- підтримка низки корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики;
- наявність всього двох DIMM-слотів.
Недоліки:
- висока температура підсистеми живлення при розгоні.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
Опубліковано : 27-05-2019
