Огляд материнської плати ASUS PRIME B450M-K: що можна купити за $75?

Процесори AMD Ryzen 3-го покоління і материнські плати на базі чіпсета AMD X570 невдовзі заполонять магазини, але це зовсім не означає, що випущені раніше плати варто скидати з рахунків. Нагадаємо, що новинки будуть сумісні і з більшістю поточних моделей під Socket AM4. Під питанням залишаються лише рішення на чіпсеті AMD A320. Тому питанням вибору материнської плати можна замислитися вже зараз. Дуже цікавими по співвідношенню ціни і можливостей виглядають моделі на базі AMD B450. У даному огляді буде йтися про плату ASUS PRIME B450M-K, створеної для любителів максимальної економії.

ASUS PRIME B450M-K

Зараз вона є найдоступнішим представником ASUS у форматі microATX. Її можна знайти за $75, що дуже дешево для плати виробника першого ешелону з підтримкою розгону і сучасних інтерфейсів. Давайте розберемося, на що вона здатна на практиці і чи підійде для любителів розгону.

Специфікація

Модель

ASUS PRIME B450M-K

Чіпсет

AMD B450

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen 1- та 2-го покоління / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3466 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega / x4 для AMD Athlon з графікою Radeon Vega)

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD Athlon))

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x D-Sub

1 x DVI-D

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM, UEFI AMI BIOS, PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

microATX

226 x 221 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS PRIME B450M-K ASUS PRIME B450M-K

Материнська плата постачається в картонній коробці з відмінним інформаційним наповненням. Вона відображає головні її особливості, переваги і характеристики.

ASUS PRIME B450M-K

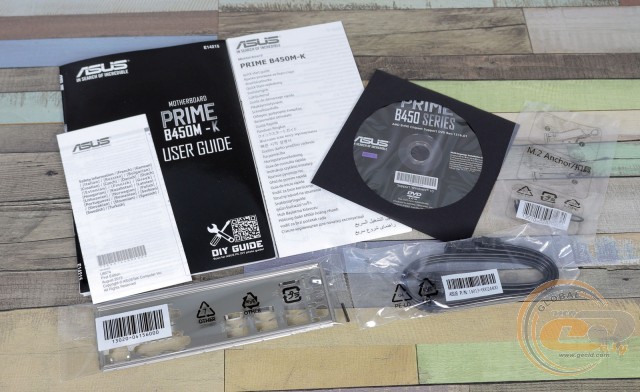

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • кріплення для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS PRIME B450M-K

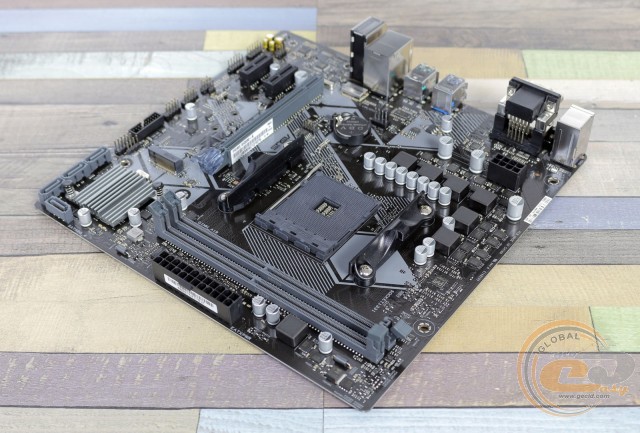

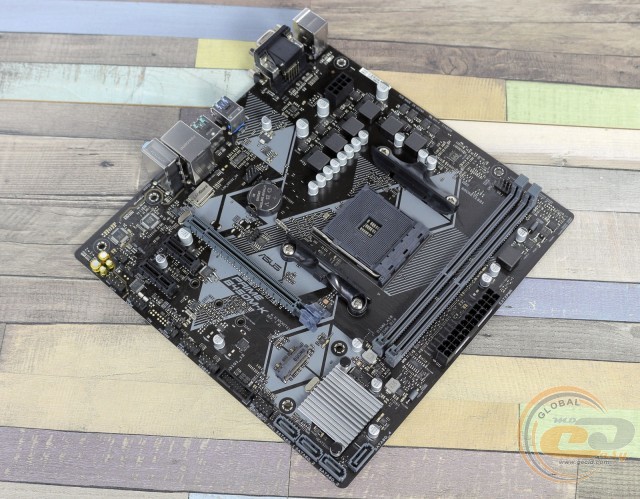

Очікувати дизайнерських вишукувань від пристрою вартістю $75 було б зовсім неправильно. В основі використовується традиційна для даного цінового сегмента друкована плата коричневого кольору. Для охолодження чіпсета застосований максимально простий радіатор, закріплений на пластикових кліпсах. Заощадили навіть на способі кріплення M.2-накопичувача, який фіксується не звичним гвинтом, а м'яким комплектним кріпленням. При цьому платі дісталася навіть простеньке підсвічування. Вона полягає в смузі, що світиться, в області звукової підсистеми і світлодіоді під засувкою слоту PCI Express 3.0 x16.

ASUS PRIME B450M-K

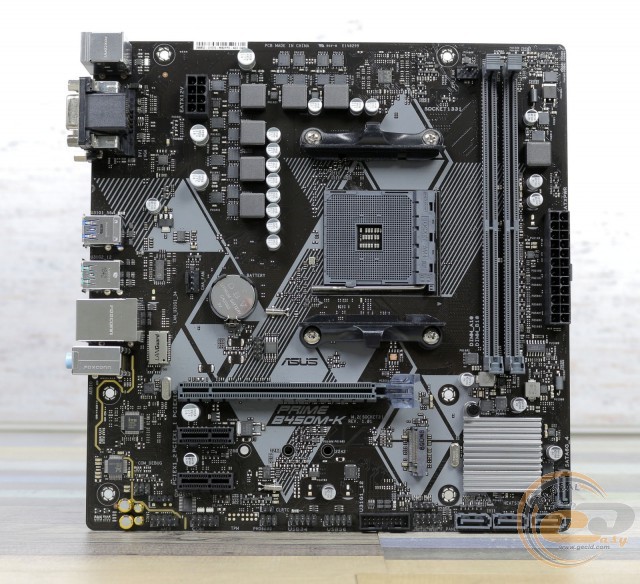

У компонуванні і зручності збірки системи хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений у разі встановлення трьохслотової відеокарти або габаритної плати розширення в нижній роз'єм PCI Express 2.0 x1. Також можуть виникнути проблеми зі встановленням дуже великих процесорних кулерів через занадто близького сусідства з PCI Express 3.0 x16. Зате порадувало наявність DIMM-слотів з засувками тільки з одного боку.

ASUS PRIME B450M-K

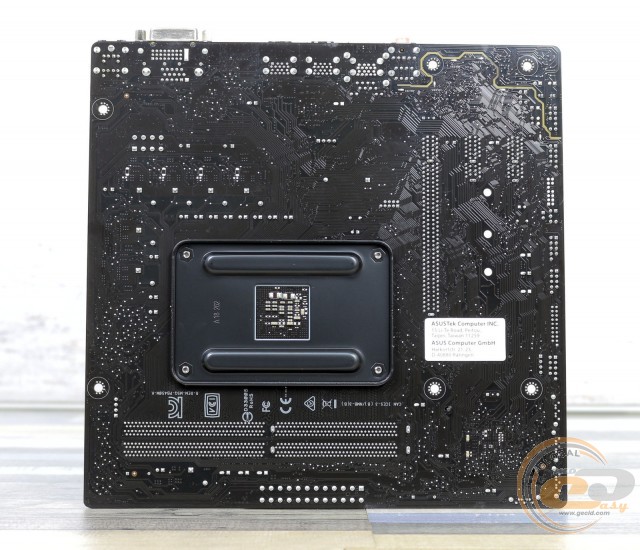

Глянувши на зворотний бік ASUS PRIME B450M-K, можна відзначити стандартну опорну пластину процесорного роз'єму і пластикові кліпси кріплення єдиного радіатора.

ASUS PRIME B450M-K

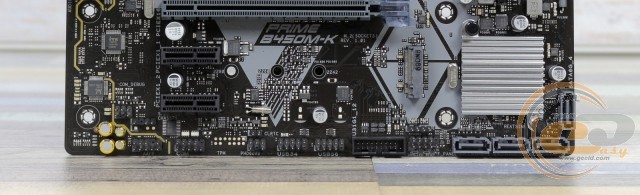

У нижній частині знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.

Додатково зазначимо дві колодки для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх шість: два внутрішніх і чотири на інтерфейсній панелі.

ASUS PRIME B450M-K

ASUS PRIME B450M-K

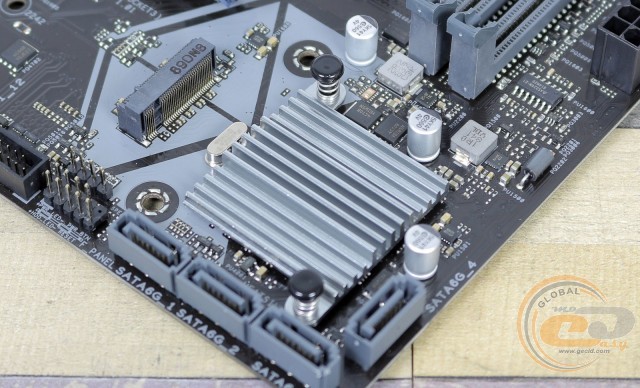

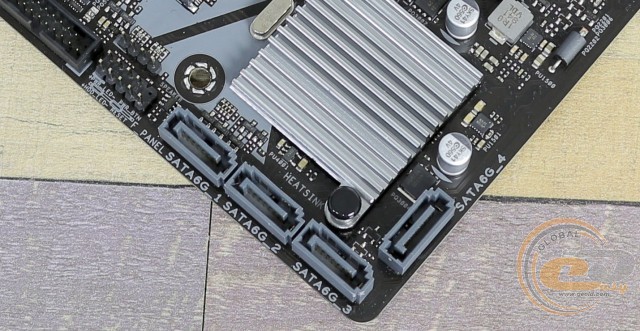

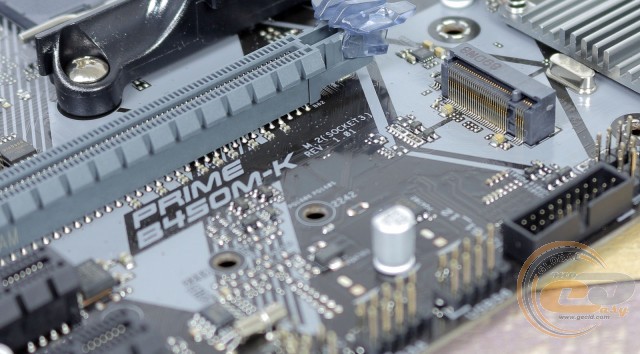

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. При встановленому процесорі AMD Ryzen слот M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі. А ось для AMD Athlon можлива робота тільки в режимі SATA.

ASUS PRIME B450M-K

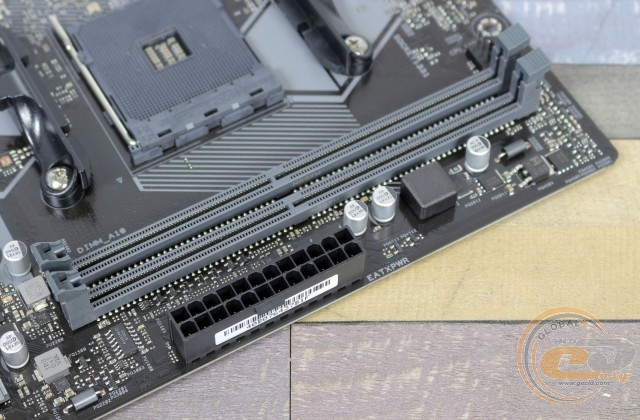

Системна плата ASUS PRIME B450M-K оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі на частоті до 3466 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS PRIME B450M-K

Система охолодження складається з єдиного алюмінієвого радіатора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41,3°C (при розгоні - 42°C);
  • польові транзистори біля інтерфейсної панелі - 87°C (при розгоні -108°C);
  • польові транзистори в верхній частині плати - 67°C (при розгоні -72°C);
  • дроселі біля інтерфейсної панелі - 82°C (при розгоні - 92°C);
  • дроселі у верхній частині плати - 65°С (при розгоні - 70°С).

Якщо ви зважитеся поекспериментувати з розгоном, то попередньо слід подбати про ефективне охолодженні зони VRM і хорошій циркуляції повітря усередині корпуса.

ASUS PRIME B450M-K

ASUS PRIME B450M-K

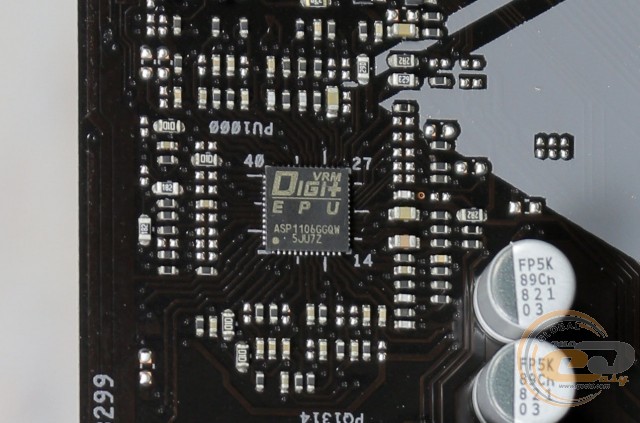

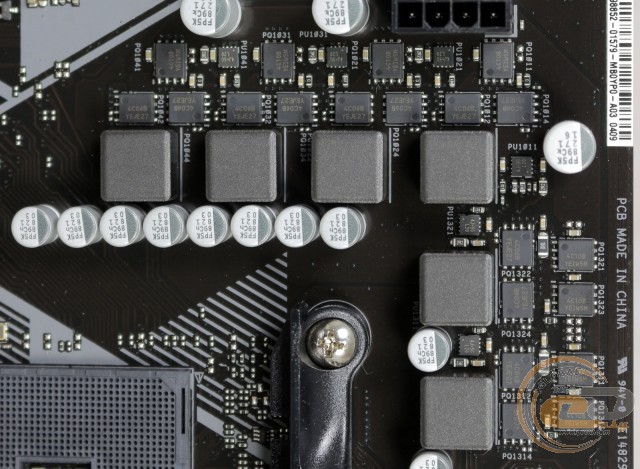

Живлення процесора здійснюється за 4+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.

ASUS PRIME B450M-K

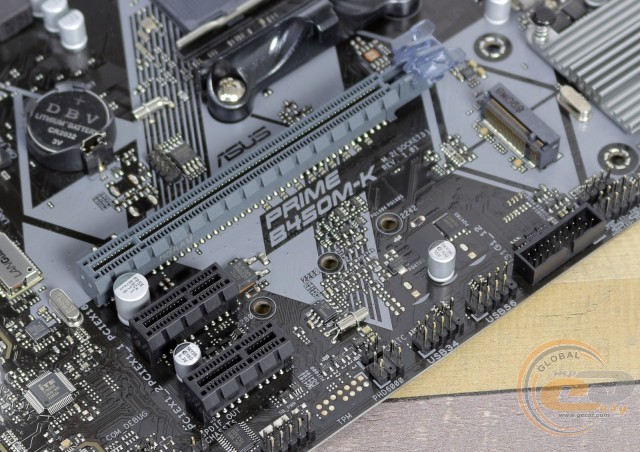

Для розширення функціональності у вас є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Підтримується встановлення тільки однієї відеокарти, що логічно для даного цінового сегмента. Будь-які обмеження щодо одночасного використання інтерфейсів відсутні з огляду на малий їх кількості.
