Огляд і тестування материнської плати ASUS H170-PRO/USB 3.1

06-02-2016

ASUS H170-PRO/USB 3.1

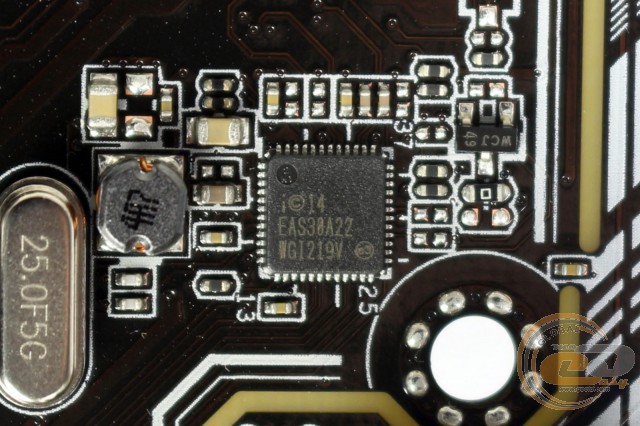

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V.

ASUS H170-PRO/USB 3.1

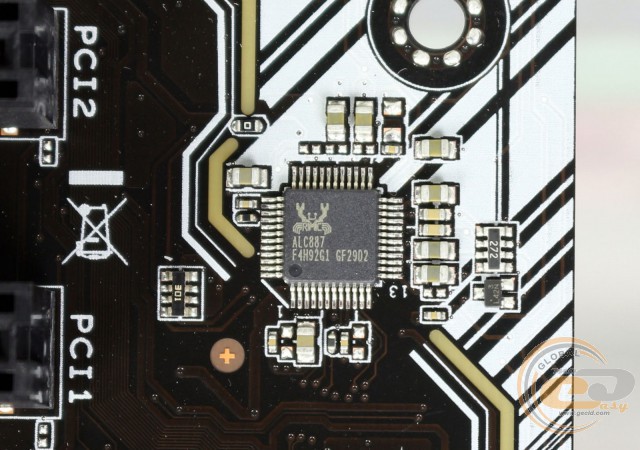

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887. У його обв'язці використані якісні японські аудіоконденсатори, а сам звуковий тракт ізольований від інших елементів за допомогою захисної смужки з LED-підсвічуванням, приклад роботи якої пропонуємо подивитися в наступному відео.

ASUS H170-PRO/USB 3.1

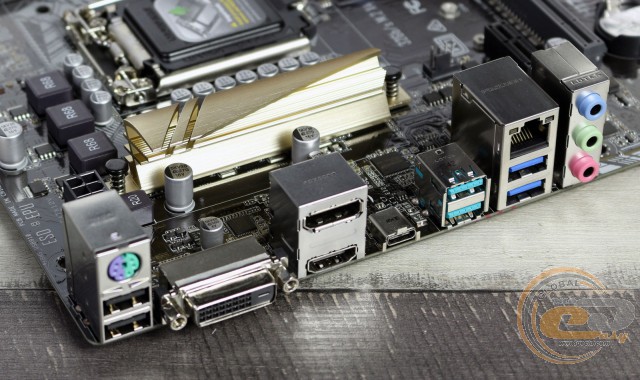

Інтерфейсна панель включає до свого складу такі порти:

  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 x USB 3.0;
  • 1 х USB 3.0 Type-C;
  • 2 х USB 3.1 Type-A;
  • 3 x аудіопорти.

Подібне компонування можна охарактеризувати як відмінне для материнської плати середнього рівня, оскільки воно пропонує три відеовиходи (включаючи сучасні HDMI і DisplayPort) і велику кількість портів USB (включаючи USB 3.1 Type-A і USB Type-C). Однак деяких користувачів може розчарувати незручне підключення багатоканальної акустики.

ASUS H170-PRO/USB 3.1

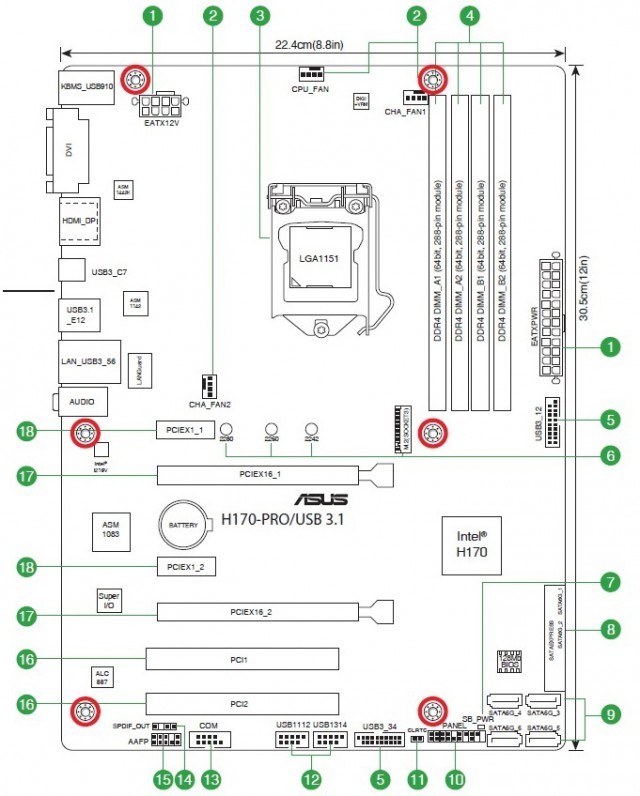

В ASUS H170-PRO/USB 3.1 у наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, тоді як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS H170-PRO/USB 3.1

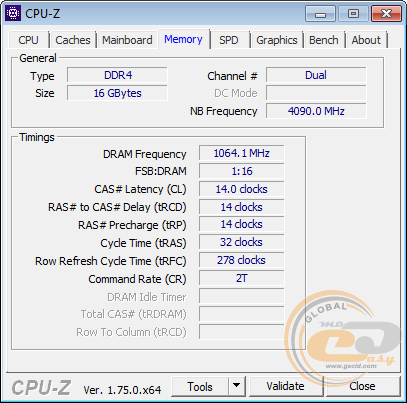

Можливості розгону процесора на момент тестування для даної материнської плати були відсутні. Тестові модулі оперативної пам'яті вдалося запустити на частоті DDR4-2128 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS H170-PRO/USB 3.1 використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

Результати тестів

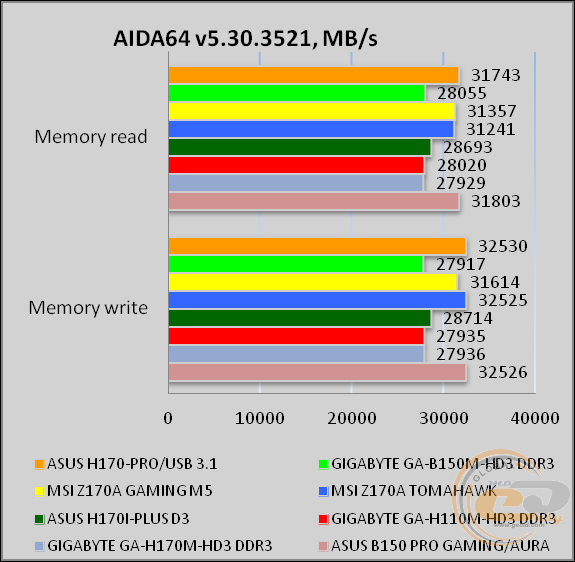

ASUS H170-PRO/USB 3.1

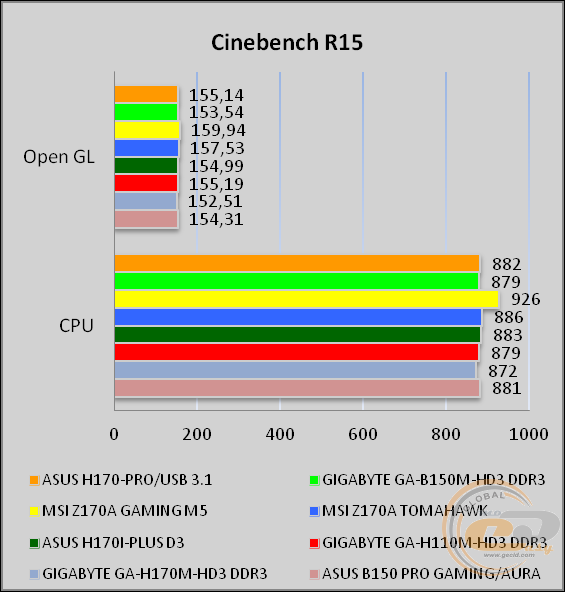

ASUS H170-PRO/USB 3.1

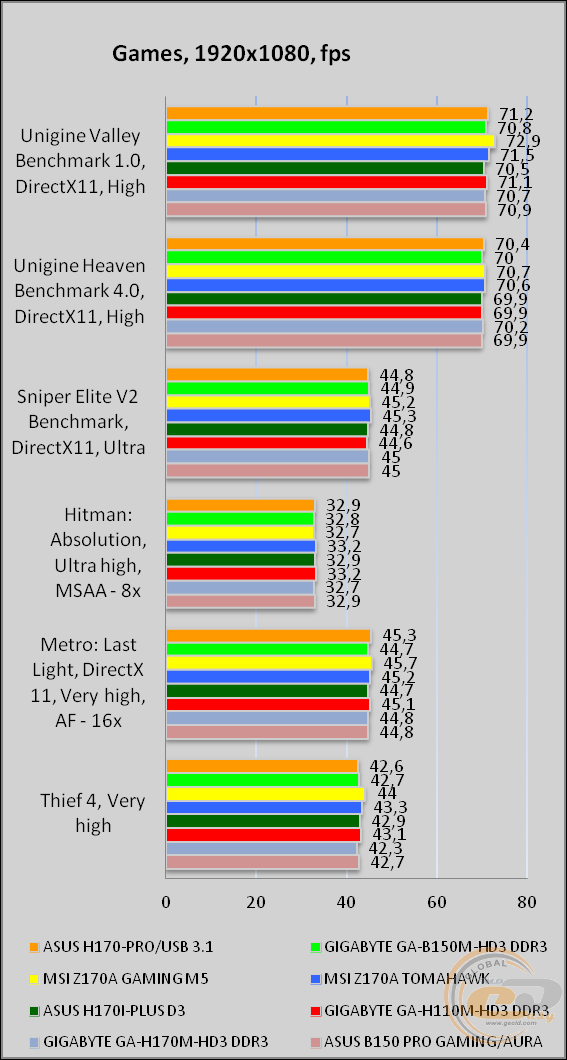

ASUS H170-PRO/USB 3.1

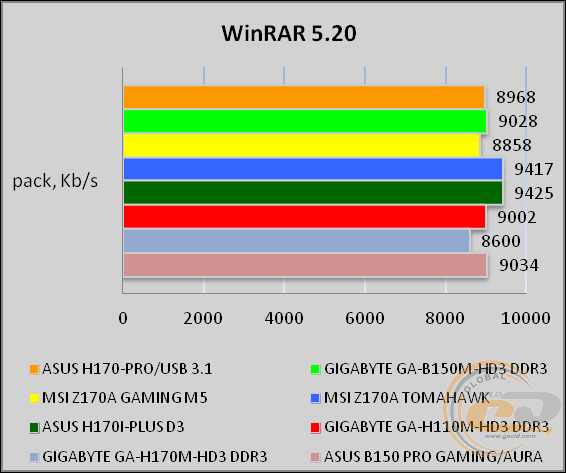

ASUS H170-PRO/USB 3.1

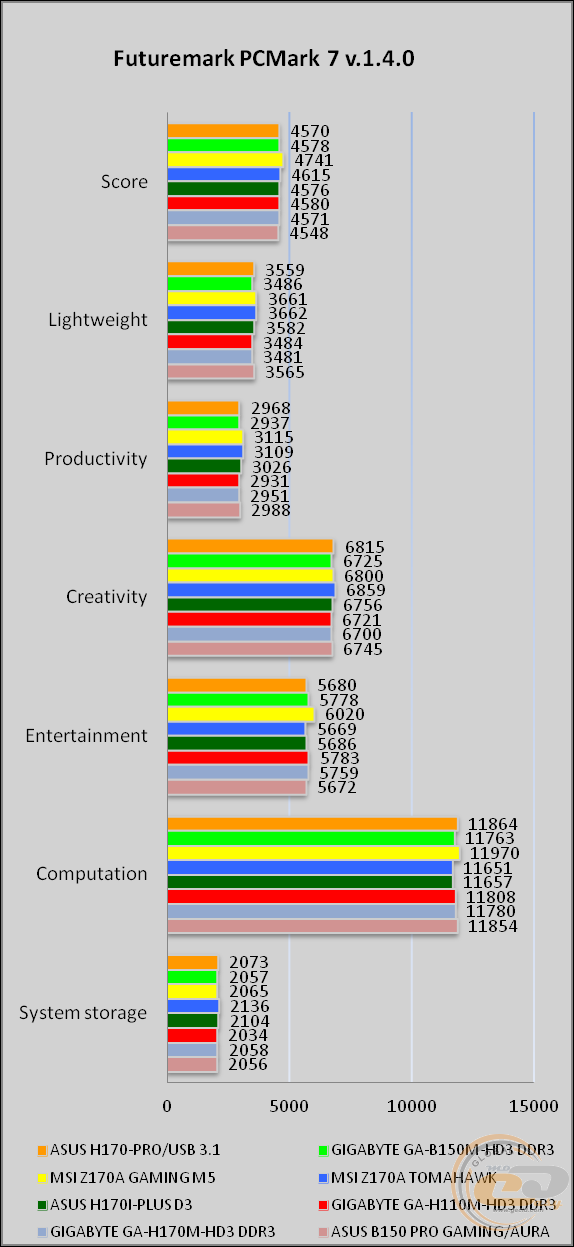

ASUS H170-PRO/USB 3.1

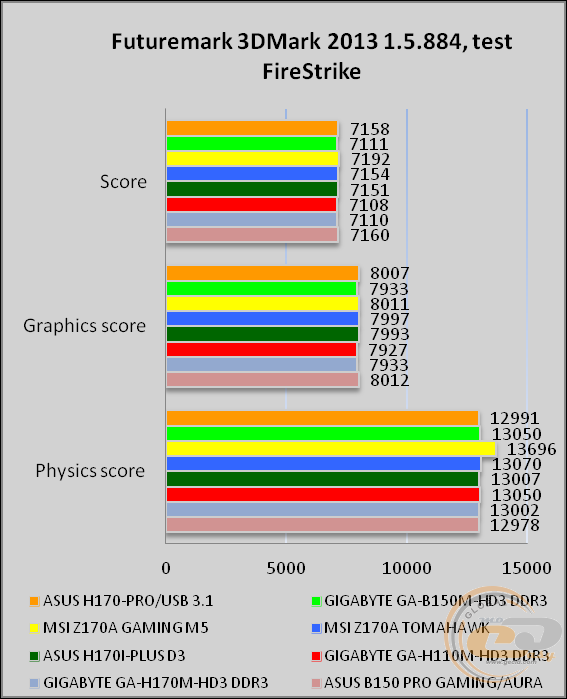

ASUS H170-PRO/USB 3.1

Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.07, +0.02

Відмінно

Рівень шуму, дБ (А)

-85.4

Добре

Динамічний діапазон, дБ (А)

85.4

Добре

Гармонійні викривлення, %

0.0052

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.6

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-85.8

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шуму, дБ (А)

-92.0

Дуже добре

Динамічний діапазон, дБ (А)

92.1

Дуже добре

Гармонійні викривлення, %

0.0046

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.6

Середньо

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-86.7

Відмінно

Інтермодуляції на 10 кГц, %

0.0100

Дуже добре

Загальна оцінка



Дуже добре

Аудіопідсистема на основі встановленого кодека Realtek ALC887 демонструє дуже хорошу якість звучання, якого буде цілком достатньо для повсякденного використання.

Висновки

У процесі тестування материнська плата ASUS H170-PRO/USB 3.1 показала себе гідним рішенням середнього рівня із сучасним оснащенням, якого буде цілком достатньо для повсякденного використання. До ключових її переваг можна віднести відмінні можливості для організації дискової підсистеми, які полягають у підтримці інтерфейсів M.2 Socket 3, SATA Express і SATA 6 Гбіт/с, продумане компонування набортних елементів, відмінний набір зовнішніх портів і приємний дизайн. Окремо відзначимо наявність одного порту USB 3.0 Type-C, двох USB 3.1 Type-A, а також підтримку інтерфейсів PCI, COM і PS/2, що може бути корисно в деяких сценаріях використання.

Що ж стосується особливостей, то до таких можна віднести незручне підключення багатоканальної акустики, спільну шину SATA в інтерфейсів M.2 Socket 3 і SATA Express, а також поділ чотирьох чіпсетних ліній між слотами PCI Express x16 («PCIE x16_2») та PCI Express x1 («PCIE x1_1» і «PCIE x1_2»).

У підсумку ASUS H170-PRO/USB 3.1 можна сміливо радити до купівлі користувачам, які підшукують собі якісну та сучасну модель для складання домашньої системи з однією відеокартою, особливо якщо не планується купівля процесора з розблокованим множником.

Переваги:

  • надійна 7-фазна цифрова підсистема живлення DIGI+ VRM;
  • відмінні можливості для організації дискової підсистеми;
  • підтримка інтерфейсів USB 3.1 Type-A і USB Type-C;
  • хороший набір відеовиходів;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • подарунок для любителів гри World of Warships;
  • приємний дизайн.

Особливості:

  • незручне підключення багатоканальної акустики;
  • інтерфейси M.2 Socket 3 і SATA Express підключені до єдиної шини SATA;
  • слоти PCI Express x16 («PCIE x16_2») та PCI Express x1 («PCIE x1_1» і «PCIE x1_2») ділять між собою чотири чіпсетні лінії.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок


Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
