Огляд материнської плати ASRock B365 Phantom Gaming 4: ігри без розгону
10-05-2019
Ближче до кінця 2018 року, практично «під ялинку», компанія Intel презентувала новий чіпсет B365. Він займає позицію між Intel B360 і Intel H370. Як і очікувалося, новий набір системної логіки проводиться по 22-нм техпроцесу. Це може здатися дивним рішенням, адже інші його побратими, окрім Intel H310 R2.0 (він же Intel H310C), можуть похвалитися 14-нм технологією. Однак все дуже просто: Intel потрібно звільнити 14-нм виробничі потужності для випуску процесорів.
Якихось нових технологій або цікавого оснащення в Intel B365 немає, скоріше навіть навпаки. У порівнянні з своїми сучасними побратимами він позбувся нативної підтримки USB 3.1 Gen 2 і контролера CNVi для підключення модуля Intel Wireless-AC. Це не означає, що виробники не зможуть випускати материнські плати на основі Intel B365 з USB 3.1 Gen 2 і модулем бездротових інтерфейсів, просто для цього їм доведеться задіяти сторонні контролери. Також відзначимо відсутність підтримки розгону і розподілу процесорних ліній між слотами. Але є і позитивний момент: новий чіпсет отримав 20 ліній PCIe 3.0 замість 12 у Intel B360. У більш простому і наочному вигляді порівняння всіх актуальних чіпсетів Intel 300-й серії виглядає так:
Чіпсет |
Intel Q370 |
Intel B365 |
||||
Підтримка розгону |
Так |
Ні |
Ні |
Ні |
Ні |
Ні |
Кількість ліній PCI Express |
24 (3.0) |
24 (3.0) |
20 (3.0) |
20 (3.0) |
12 (3.0) |
6 (2.0) |
Максимальна кількість портів USB 3.1 Gen 2 / USB 3.1 Gen 1 |
6 / 10 |
6 / 10 |
4 / 8 |
0 / 8 |
4 / 6 |
0 / 4 |
Загальна кількість портів USB |
14 |
14 |
14 |
14 |
12 |
10 |
SATA 6 Гбіт/с |
6 |
6 |
6 |
6 |
6 |
4 |
RAID 0, 1, 5, 10 |
Так |
Так |
Так |
Так |
Ні |
Ні |
Intel Wireless-AC |
Так |
Так |
Так |
Ні |
Так |
Так |
Intel Smart Sound |
Так |
Так |
Так |
Так |
Так |
Ні |
Знайомство з чіпсетом Intel B365 проведемо на основі материнської плати ASRock B365 Phantom Gaming 4, що подвійно цікаво, оскільки пристрої цього виробника дуже рідко вдається дістати для огляду. За традицією почнемо з вивчення характеристик плати.
Специфікація
Модель |
ASRock B365 Phantom Gaming 4 |
Чіпсет |
Intel B365 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM- слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-2666 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x16+x4) 2 x PCI Express 3.0 x1 1 x M.2 (Key E) для модуля бездротових інтерфейсів |
Дискова підсистема |
1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4) 1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC1200 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єми вентилятора CPU (4-контактний) 4 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x DisplayPort 1 x HDMI 1 x RJ45 2 x USB 2.0 4 х USB 3.1 Gen 1 1 x USB 3.1 Gen 2 Type-A 1 x USB 3.1 Gen 2 Type-C 5 x аудіопортів 1 x Optical S/PDIF out |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 1 x Thunderbolt 1 x COM 1 x TPM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 2.7 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASRock |
Упаковка і комплект постачання
Материнська плата постачається в картонній упаковці, оформленій в темно-червоних тонах з відмінним інформаційним наповненням. Воно повністю відображає основні її особливості та переваги.
У коробці ми виявили такий набір аксесуарів:
- диск з ПЗ;
- комплект паперової документації;
- заглушку інтерфейсної панелі;
- два SATA-шлейфи;
- гвинти для кріплення M.2-накопичувачів.
Дизайн і особливості плати
ASRock B365 Phantom Gaming 4 виконаний на друкованій платі чорного кольору формату ATX. Її форма дуже схожа на пристрої лінійки ASUS TUF GAMING, де також використовується виріз на правій боковині і скошені кути. А ось оформлення зовсім інше, з приємним поєднанням чорного, червоного і сріблястого. У підсумку загальний вигляд моделі вийшов просто відмінним: одночасно стриманим і не дуже нудним. Також з цікавих моментів відзначимо захисний кожух над інтерфейсною панеллю, посилений слот для відеокарти і наявність радіаторів охолодження M.2-накопичувачів.
Не обійшлося і без LED-підсвічування, яке полягає в світінні кожуха над інтерфейсною панеллю і правого боку друкованої плати. При бажанні можна додати більше ілюмінації, скориставшись трьома колодками для світлодіодних стрічок, а потім синхронізувати підсвічування завдяки технології ASRock Polychrome RGB Sync.

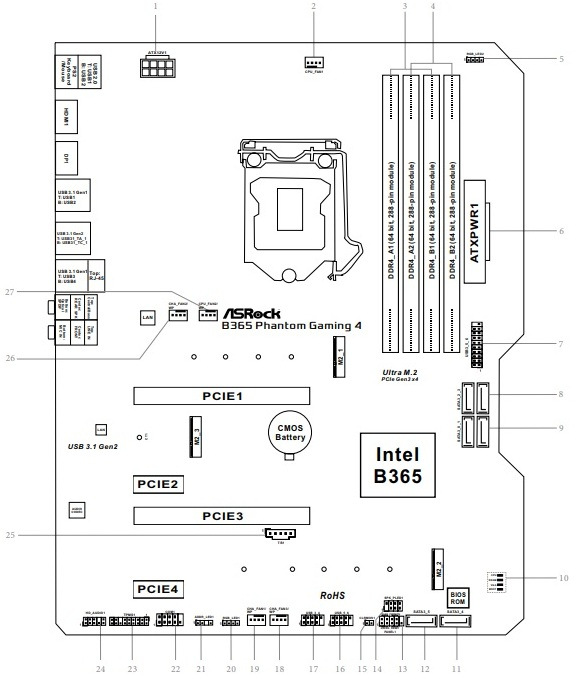

Компонування набортних елементів виконаний на дуже високому рівні: DIMM-слоти оснащені засувками з одного боку, а порти SATA не будуть перекриті навіть самими габаритними відеокартами. Варто врахувати лише відсутність кріпильних отворів по правій боковині друкованої плати.
На зворотному боці можна відзначити опорну пластину процесорного роз'єму і гвинти кріплення обох радіаторів.
Велика частина елементів згрупована в нижній частині материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM і TPM, два роз'єми для світлодіодних стрічок і два для системних вентиляторів, а також джампер скидання CMOS, роз'єм Thunderbolt, колодку підключення фронтальної панелі і діагностичні LED-індикатори.
Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0.
Можливості організації дискової підсистеми представлені двома інтерфейсами Ultra M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, присутнє обмеження щодо одночасного використання інтерфейсів. Перший слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA3_0») при встановленні SATA-накопичувача.
Системна плата ASRock B365 Phantom Gaming 4 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.
Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1.
Система охолодження складається з пари алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B365, а другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 33,8°C;
- радіатор охолодження елементів підсистеми живлення процесора - 53,9°C;
- польові транзистори підсистеми живлення процесора - 77°C;
- дроселі - 70,8°C.
Температурні показники недвозначно натякають на те, що необхідно організувати хорошу циркуляцію повітря всередині корпуса, адже частина елементів не прикрита радіатором.
Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має японські конденсатори серії Nichicon 12K Black, ферритові дроселі і МОП-транзистори SM4336 і SM4337. Сам перетворювач заснований на цифровому ШІМ-контролері uP9521P.
Для розширення функціональності материнської плати ASRock B365 Phantom Gaming 4 є чотири слоти:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режимі x4);
- PCI Express 3.0 x1.
Незважаючи на формат ATX, виробник вирішив оснастити плату всього чотирма слотами розширення. Завдяки підтримці технології AMD CrossFireX можна організувати графічну підсистему з двох відеокарт за схемою x16+x4. Окремо відзначимо посилену конструкцію основного роз'єму PCI Express 3.0 x16 і відкритий формат без перемички обох слотів PCI Express 3.0 x1. [MORE]

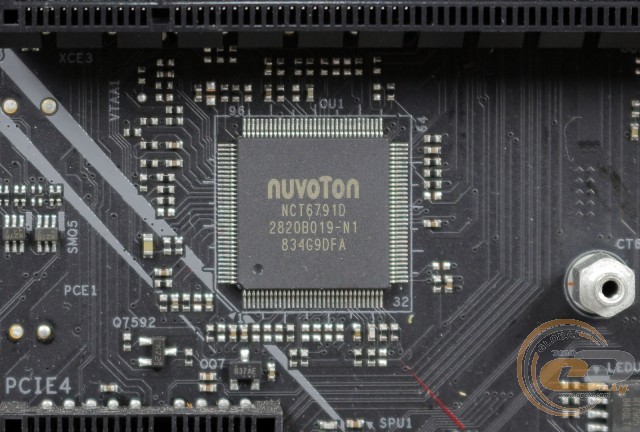

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка забезпечує моніторинг і керує портами COM і PS/2.

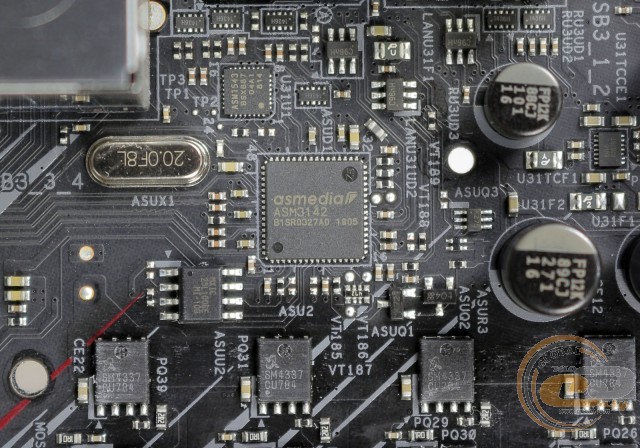

Робота портів USB 3.1 Gen 2 реалізована за допомогою контролера ASMedia ASM3142.

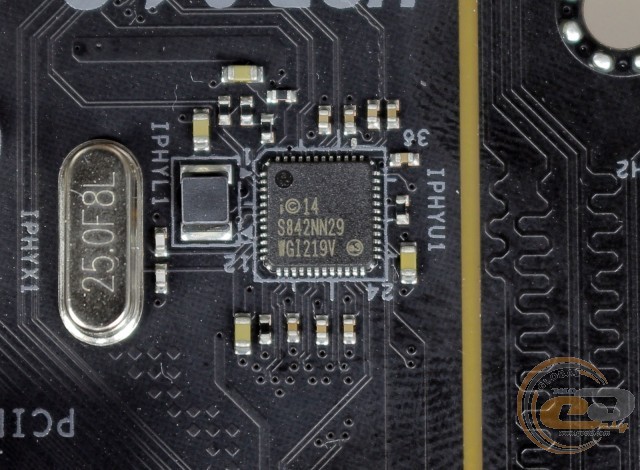

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V.

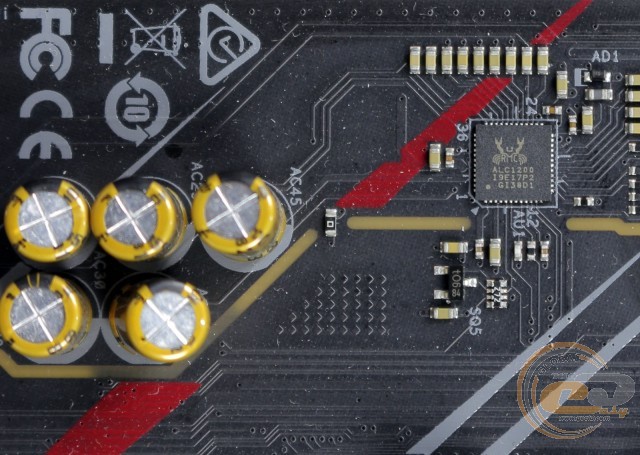

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC1200 і має аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих.

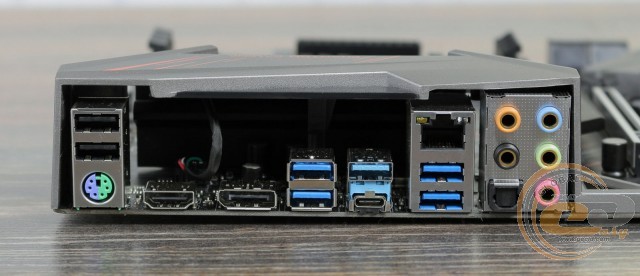

На інтерфейсну панель виведені порти:
- 1 x PS/2 Combo;
- 1 x DisplayPort;
- 1 x HDMI;
- 1 x RJ45;
- 2 x USB 2.0;
- 4 х USB 3.1 Gen 1;
- 1 x USB 3.1 Gen 2 Type-A;
- 1 x USB 3.1 Gen 2 Type-C;
- 1 x Optical S / PDIF out
- 5 x аудіопорти.
До компонування інтерфейсної панелі не виникло ніяких претензій, адже в наявності ви знайдете два відеовиходи, зручне підключення багатоканальної акустики і комфортну кількість портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2. При бажанні можна додати Thunderbolt завдяки колодці на платі, а також підключити модуль бездротових інтерфейсів Wi-Fi/Bluetooth.
Що ж стосується можливостей організації охолодження, то вони у ASRock B365 Phantom Gaming 4 гідні. Є п'ять 4-контактних роз'ємів для підключення вентиляторів: один призначений для охолодження центрального процесора і ще чотири знадобляться для системних вертушок.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або розширений режим, де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально конфігурувати систему і LED-підсвічування, а також моніторити основні параметри.
Можливості розгону

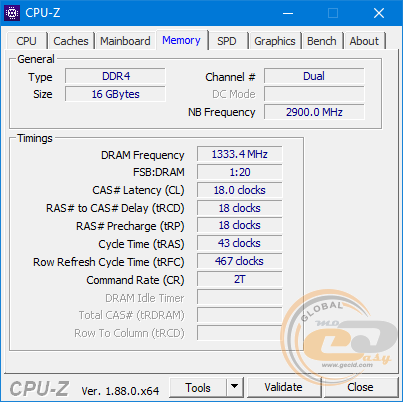

Можливості розгону процесорів у чіпсета Intel B365 відсутні. Модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z вдалося запустити на швидкості DDR4-2666 МГц.
Тестування
Для перевірки можливостей материнської плати ASRock B365 Phantom Gaming 4 використовувалося обладнання:
Процесор |
Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-32000 G.SKILL Trident Z F4-3200C15D-16GTZKW |
Відеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Накопичувач |
Kingston SUV 500/480G |
Блок живлення |
Seasonic X-760 Gold (SS-760KM Active PFC) |
Монітор |
Philips Brilliance 240P4QPYNS |

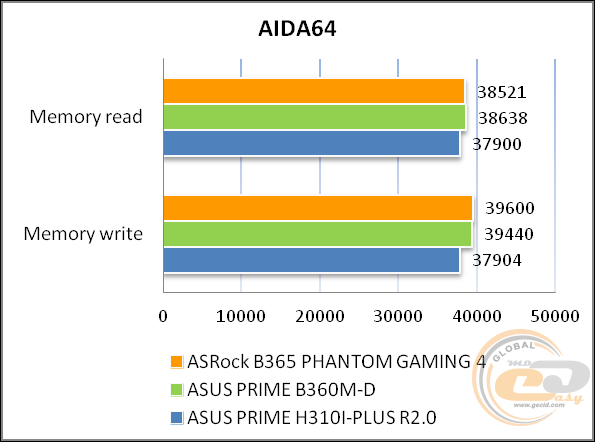

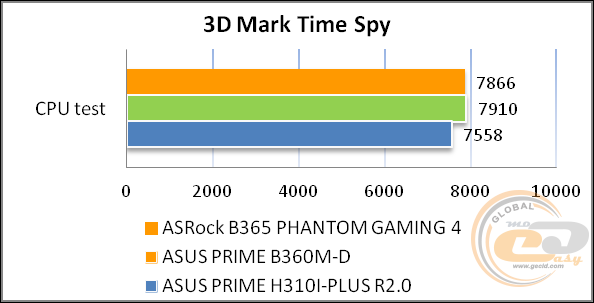

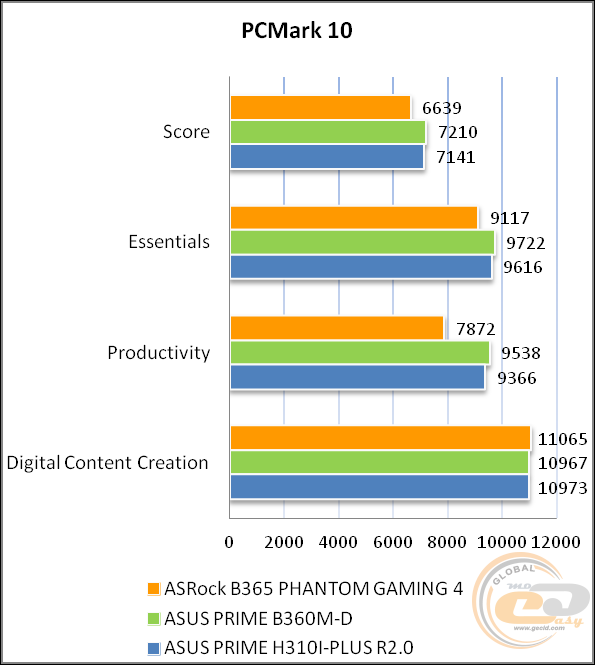

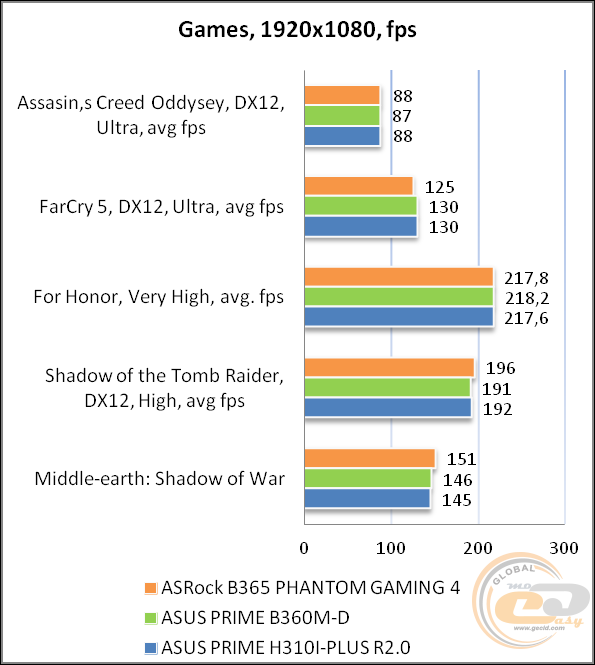

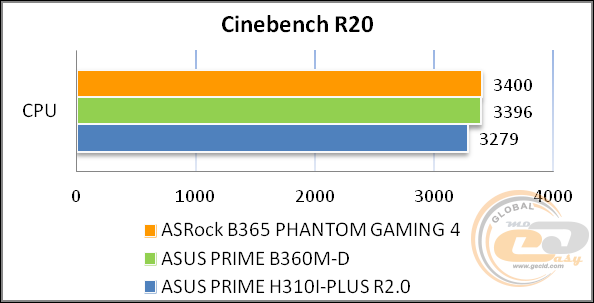

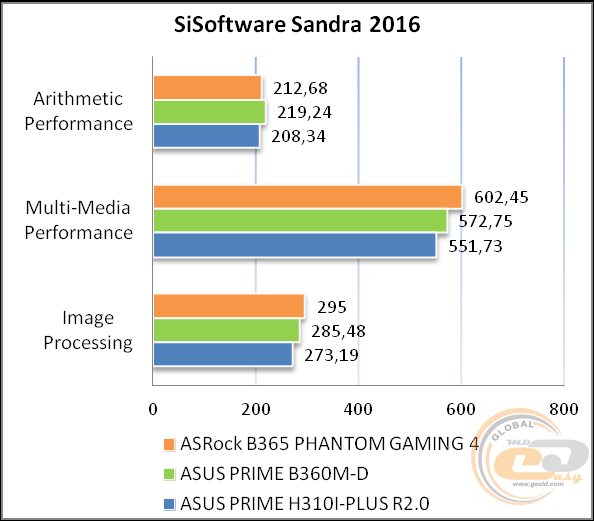

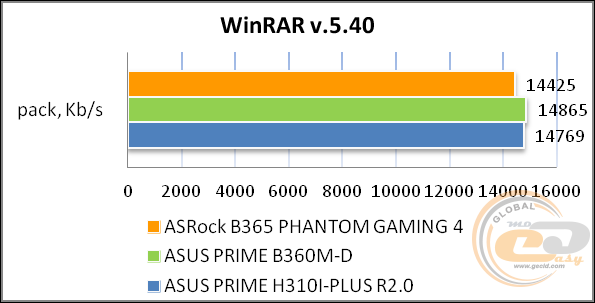

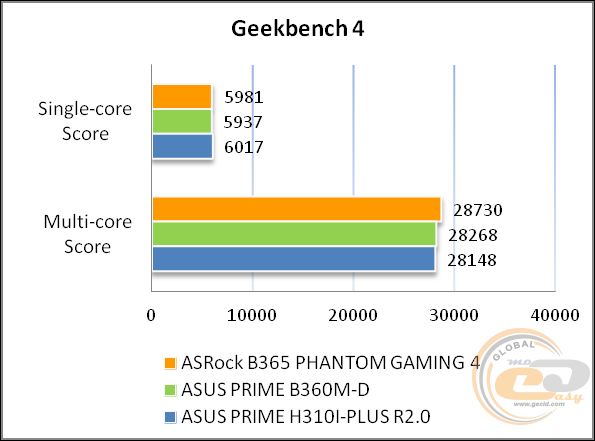

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1200
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.04 |
Відмінно |
Рівень шуму, дБ (А) |
-90.3 |
Дуже добре |
Динамічний діапазон, дБ (А) |
90.3 |
Дуже добре |
Гармонійні викривлення, % |
0.00443 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-81.3 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.010 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-88.3 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00999 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.09 |
Відмінно |
Рівень шуму, дБ (А) |
-101.3 |
Відмінно |
Динамічний діапазон, дБ (А) |
101.2 |
Відмінно |
Гармонійні викривлення, % |
0.00400 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-84.6 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.00631 |
Відмінно |
Взаємопроникнення каналів, дБ |
-92.7 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00515 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
У цілому увагу виробника до встановленої звукової підсистеми заслуговує окремої похвали, і навряд чи хтось із невимогливих покупців задумається про придбання дискретної звукової плати.
Підсумки
Гнатися за пристроями саме на Intel B365 явно не варто, оскільки даний набір системної логіки є вимушеним кроком з боку Intel для звільнення виробничих лінії під інші продукти. Тому він не несе в собі якихось особливих переваг. Так, у нього більше ліній PCIe в порівнянні з Intel B360, зате відсутня підтримка інтерфейсу USB 3.1 Gen 2 і контролера CNVi для підключення модуля бездротових інтерфейсів Intel Wireless-AC.
Що стосується ASRock B365 Phantom Gaming 4, то це вельми цікавий пристрій без яскраво виражених недоліків, який є в продажі в середньому за $127. Ви отримаєте материнську плату з симпатичним дизайном, слотом для модуля бездротових інтерфейсів, хорошими можливостями з організації дискової підсистеми і відмінною конфігурацією інтерфейсної панелі. Завдяки додатковим контролерам виробник обійшов усі обмеження чіпсета Intel B365. Хіба що розгін як і раніше недоступний, але це вже питання до Intel.
До особливостей плати віднесемо лише відсутність кріпильних отворів по правій боковині і традиційні обмеження з одночасної роботи деяких інтерфейсів. У результаті ASRock B365 Phantom Gaming 4 виглядає дуже гідно на тлі конкурентів на Intel B365. Ви не тільки отримуєте гарну функціональність при покупці, але і відмінні потенційні можливості, наприклад, додати в майбутньому модуль бездротових інтерфейсів або швидкі M.2-накопичувачі.
Переваги:
- цифрова підсистема живлення;
- наявність підсвічування;
- приємний дизайн;
- підтримка USB 3.1 Gen 2 Type-A і Type-C;
- можливість вивести порт Thunderbolt;
- два інтерфейси M.2 Socket 3 з радіаторами;
- слот PCI Express x16 з посиленою конструкцією;
- хороша будова інтерфейсної панелі;
- слот для модуля бездротових інтерфейсів;
- гігабітний LAN-контролер від Intel;
- топовий аудіокодек;
- підтримка низки корисних фірмових технологій.
Особливості:
- відсутність кріпильних отворів на правій боковині;
- обмеження щодо одночасного використання деяких інтерфейсів.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASRock за надану для тестування материнську плату.
