Огляд материнської плати ASRock B365 Phantom Gaming 4: ігри без розгону

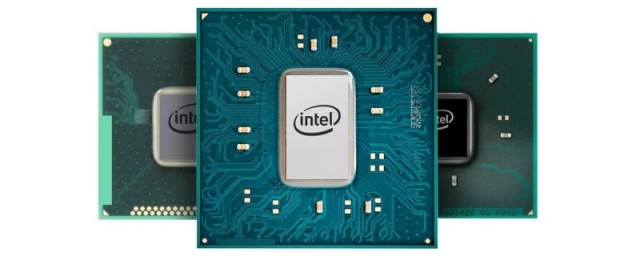

Ближче до кінця 2018 року, практично «під ялинку», компанія Intel презентувала новий чіпсет B365. Він займає позицію між Intel B360 і Intel H370. Як і очікувалося, новий набір системної логіки проводиться по 22-нм техпроцесу. Це може здатися дивним рішенням, адже інші його побратими, окрім Intel H310 R2.0 (він же Intel H310C), можуть похвалитися 14-нм технологією. Однак все дуже просто: Intel потрібно звільнити 14-нм виробничі потужності для випуску процесорів.

ASRock B365 Phantom Gaming 4

Якихось нових технологій або цікавого оснащення в Intel B365 немає, скоріше навіть навпаки. У порівнянні з своїми сучасними побратимами він позбувся нативної підтримки USB 3.1 Gen 2 і контролера CNVi для підключення модуля Intel Wireless-AC. Це не означає, що виробники не зможуть випускати материнські плати на основі Intel B365 з USB 3.1 Gen 2 і модулем бездротових інтерфейсів, просто для цього їм доведеться задіяти сторонні контролери. Також відзначимо відсутність підтримки розгону і розподілу процесорних ліній між слотами. Але є і позитивний момент: новий чіпсет отримав 20 ліній PCIe 3.0 замість 12 у Intel B360. У більш простому і наочному вигляді порівняння всіх актуальних чіпсетів Intel 300-й серії виглядає так:

Чіпсет

Intel Z390

Intel Q370

Intel H370

Intel B365

Intel B360

Intel H310

Підтримка розгону

Так

Ні

Ні

Ні

Ні

Ні

Кількість ліній PCI Express

24 (3.0)

24 (3.0)

20 (3.0)

20 (3.0)

12 (3.0)

6 (2.0)

Максимальна кількість портів USB 3.1 Gen 2 / USB 3.1 Gen 1

6 / 10

6 / 10

4 / 8

0 / 8

4 / 6

0 / 4

Загальна кількість портів USB

14

14

14

14

12

10

SATA 6 Гбіт/с

6

6

6

6

6

4

RAID 0, 1, 5, 10

Так

Так

Так

Так

Ні

Ні

Intel Wireless-AC

Так

Так

Так

Ні

Так

Так

Intel Smart Sound

Так

Так

Так

Так

Так

Ні

ASRock B365 Phantom Gaming 4

Знайомство з чіпсетом Intel B365 проведемо на основі материнської плати ASRock B365 Phantom Gaming 4, що подвійно цікаво, оскільки пристрої цього виробника дуже рідко вдається дістати для огляду. За традицією почнемо з вивчення характеристик плати.

Специфікація

Модель

ASRock B365 Phantom Gaming 4

Чіпсет

Intel B365

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM- слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-2666 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

1 x M.2 (Key E) для модуля бездротових інтерфейсів

Дискова підсистема

1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1200

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єми вентилятора CPU (4-контактний)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x DisplayPort

1 x HDMI

1 x RJ45

2 x USB 2.0

4 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 2 Type-C

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASRock
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASRock B365 Phantom Gaming 4 ASRock B365 Phantom Gaming 4

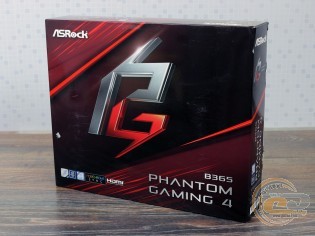

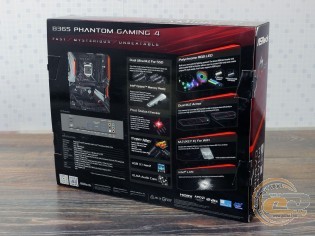

Материнська плата постачається в картонній упаковці, оформленій в темно-червоних тонах з відмінним інформаційним наповненням. Воно повністю відображає основні її особливості та переваги.

ASRock B365 Phantom Gaming 4

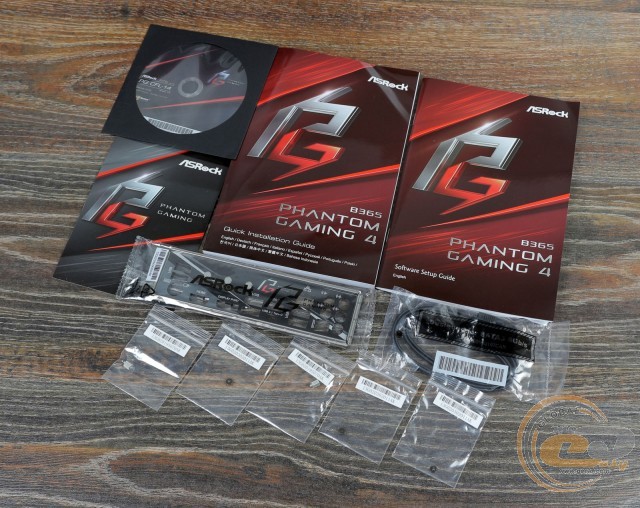

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • комплект паперової документації;
  • заглушку інтерфейсної панелі;
  • два SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів.

Дизайн і особливості плати

ASRock B365 Phantom Gaming 4

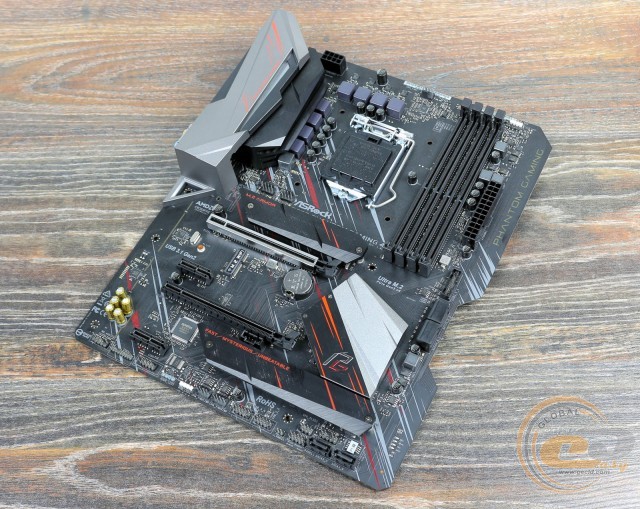

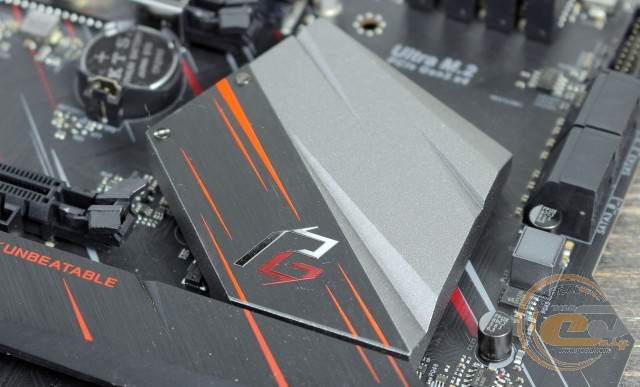

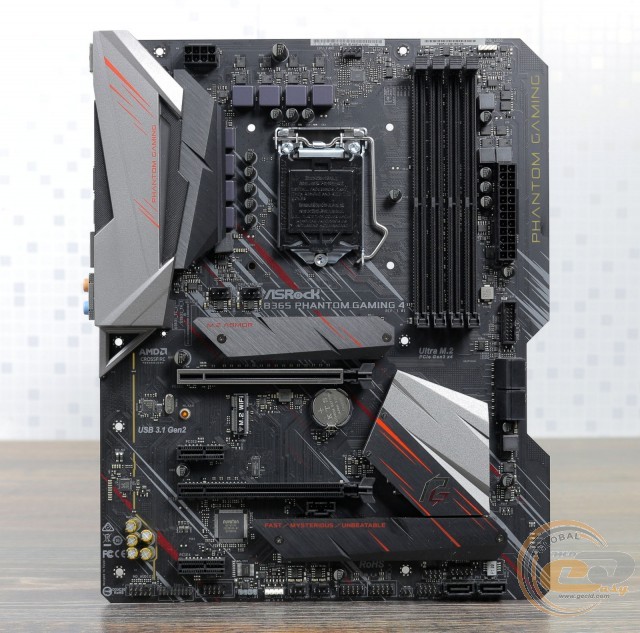

ASRock B365 Phantom Gaming 4 виконаний на друкованій платі чорного кольору формату ATX. Її форма дуже схожа на пристрої лінійки ASUS TUF GAMING, де також використовується виріз на правій боковині і скошені кути. А ось оформлення зовсім інше, з приємним поєднанням чорного, червоного і сріблястого. У підсумку загальний вигляд моделі вийшов просто відмінним: одночасно стриманим і не дуже нудним. Також з цікавих моментів відзначимо захисний кожух над інтерфейсною панеллю, посилений слот для відеокарти і наявність радіаторів охолодження M.2-накопичувачів.

ASRock B365 Phantom Gaming 4 ASRock B365 Phantom Gaming 4

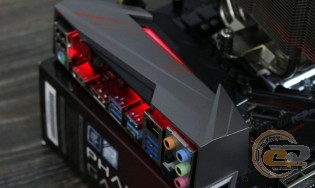

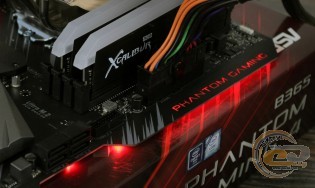

Не обійшлося і без LED-підсвічування, яке полягає в світінні кожуха над інтерфейсною панеллю і правого боку друкованої плати. При бажанні можна додати більше ілюмінації, скориставшись трьома колодками для світлодіодних стрічок, а потім синхронізувати підсвічування завдяки технології ASRock Polychrome RGB Sync.

ASRock B365 Phantom Gaming 4

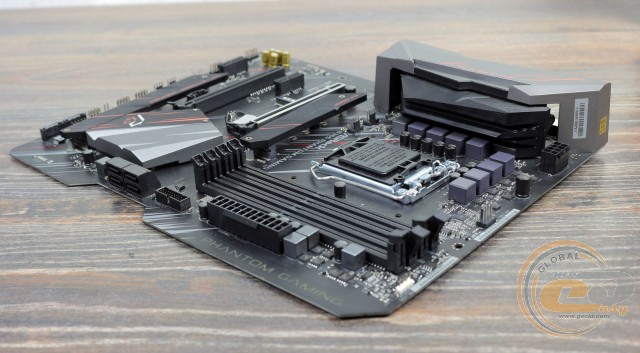

Компонування набортних елементів виконаний на дуже високому рівні: DIMM-слоти оснащені засувками з одного боку, а порти SATA не будуть перекриті навіть самими габаритними відеокартами. Варто врахувати лише відсутність кріпильних отворів по правій боковині друкованої плати.

ASRock B365 Phantom Gaming 4

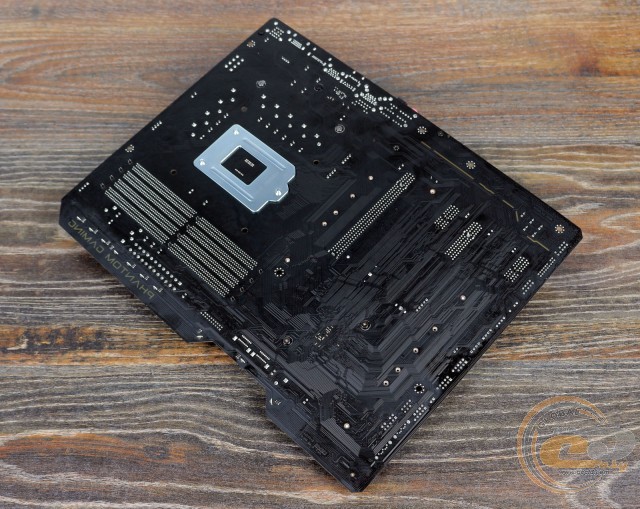

На зворотному боці можна відзначити опорну пластину процесорного роз'єму і гвинти кріплення обох радіаторів.

ASRock B365 Phantom Gaming 4

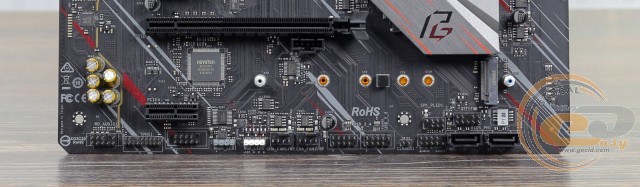

Велика частина елементів згрупована в нижній частині материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM і TPM, два роз'єми для світлодіодних стрічок і два для системних вентиляторів, а також джампер скидання CMOS, роз'єм Thunderbolt, колодку підключення фронтальної панелі і діагностичні LED-індикатори.

Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0.

ASRock B365 Phantom Gaming 4

ASRock B365 Phantom Gaming 4

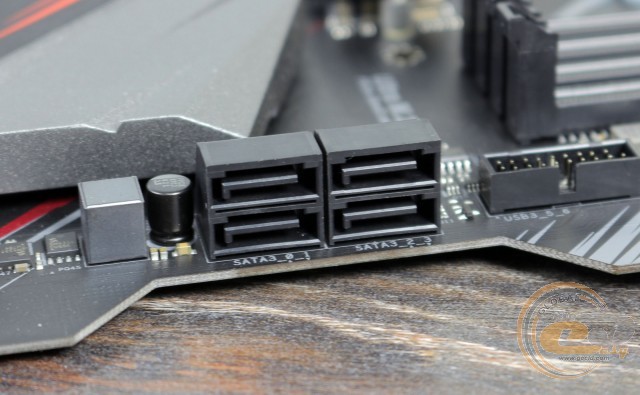

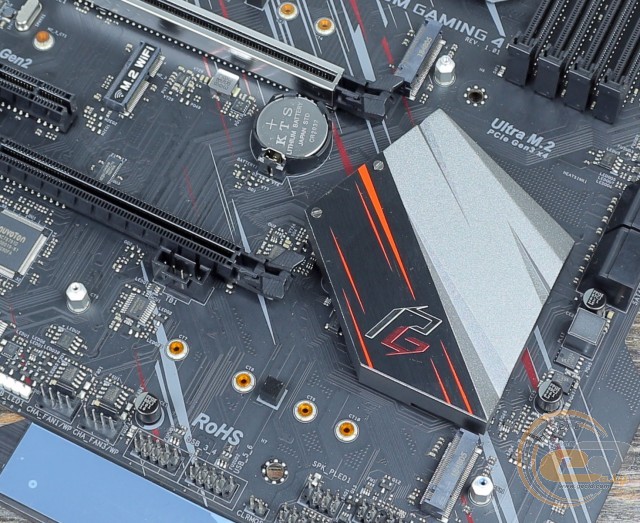

Можливості організації дискової підсистеми представлені двома інтерфейсами Ultra M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, присутнє обмеження щодо одночасного використання інтерфейсів. Перший слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA3_0») при встановленні SATA-накопичувача.

ASRock B365 Phantom Gaming 4

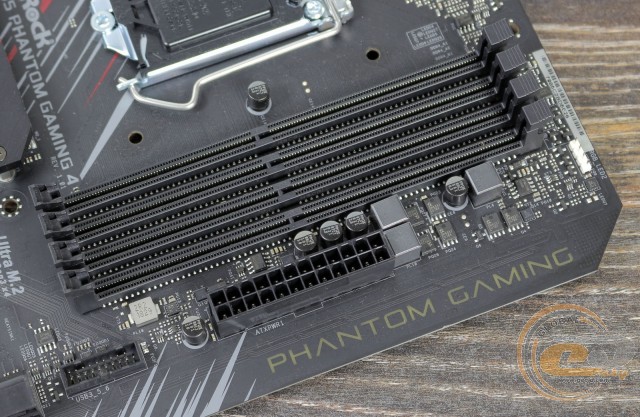

Системна плата ASRock B365 Phantom Gaming 4 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1.

ASRock B365 Phantom Gaming 4

ASRock B365 Phantom Gaming 4

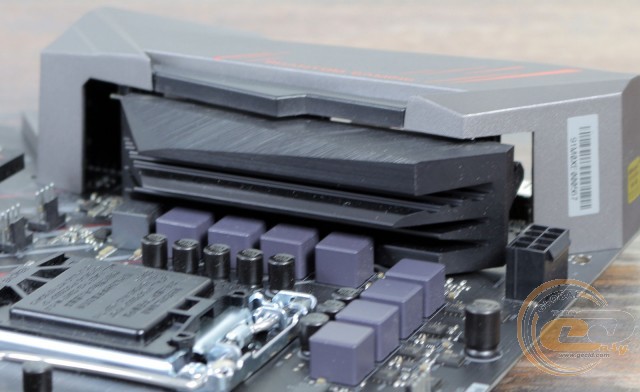

Система охолодження складається з пари алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B365, а другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33,8°C;
  • радіатор охолодження елементів підсистеми живлення процесора - 53,9°C;
  • польові транзистори підсистеми живлення процесора - 77°C;
  • дроселі - 70,8°C.

Температурні показники недвозначно натякають на те, що необхідно організувати хорошу циркуляцію повітря всередині корпуса, адже частина елементів не прикрита радіатором.

ASRock B365 Phantom Gaming 4

ASRock B365 Phantom Gaming 4

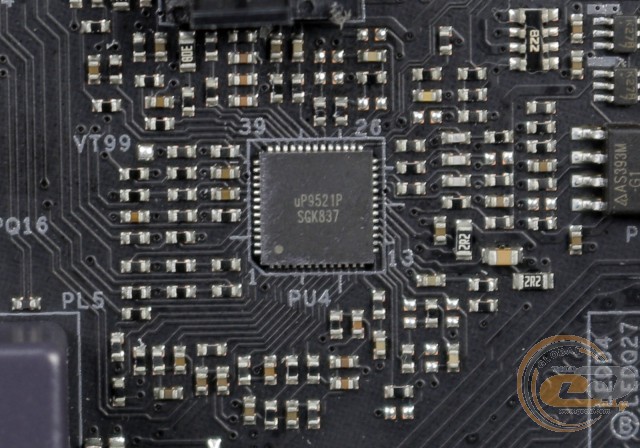

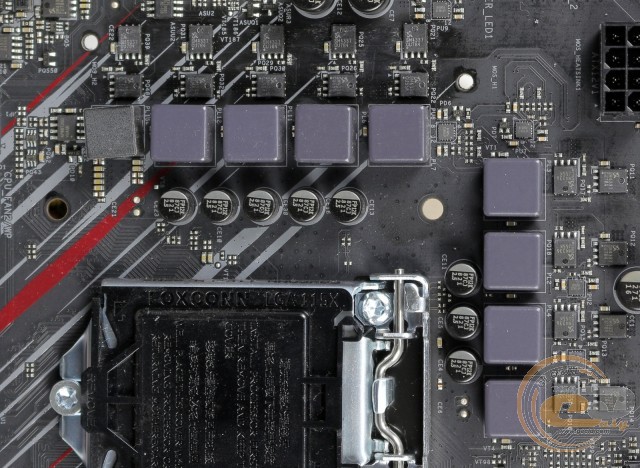

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має японські конденсатори серії Nichicon 12K Black, ферритові дроселі і МОП-транзистори SM4336 і SM4337. Сам перетворювач заснований на цифровому ШІМ-контролері uP9521P.

ASRock B365 Phantom Gaming 4

Для розширення функціональності материнської плати ASRock B365 Phantom Gaming 4 є чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режимі x4);
  4. PCI Express 3.0 x1.

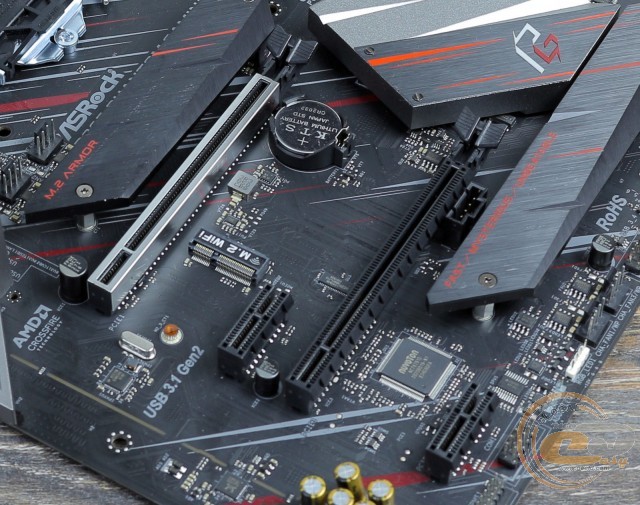

Незважаючи на формат ATX, виробник вирішив оснастити плату всього чотирма слотами розширення. Завдяки підтримці технології AMD CrossFireX можна організувати графічну підсистему з двох відеокарт за схемою x16+x4. Окремо відзначимо посилену конструкцію основного роз'єму PCI Express 3.0 x16 і відкритий формат без перемички обох слотів PCI Express 3.0 x1.
