Огляд DeepCool LQ360: рідинна система охолодження з функцією моніторингу

В асортименті РСО компанії DeepCool є моделі з ідентичними характеристиками, які відрізняються лише певними декоративними особливостями. Це дає покупцям можливість обрати максимально підхожий до дизайну конкретної системи кулер без компромісів у плані продуктивності.

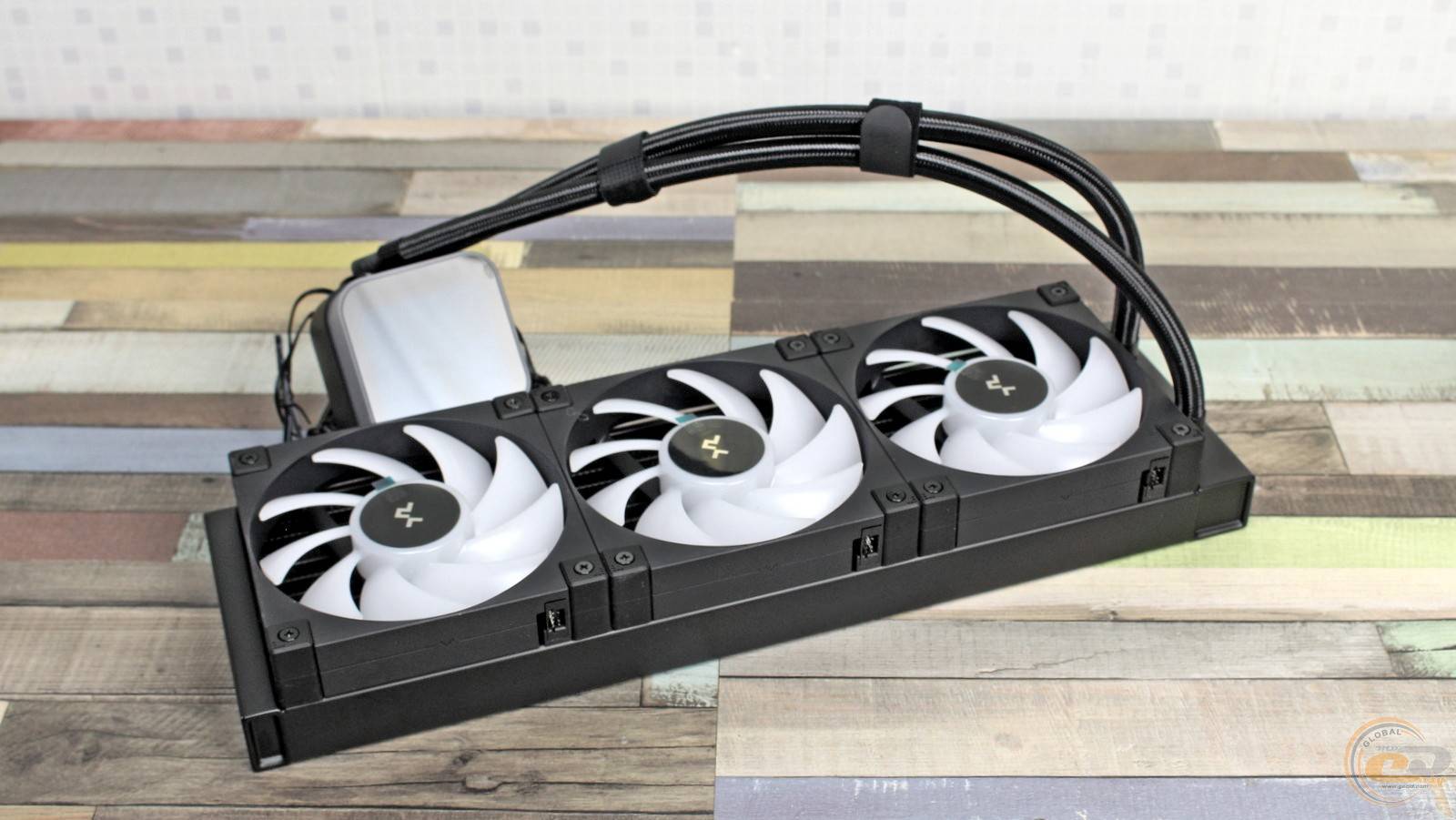

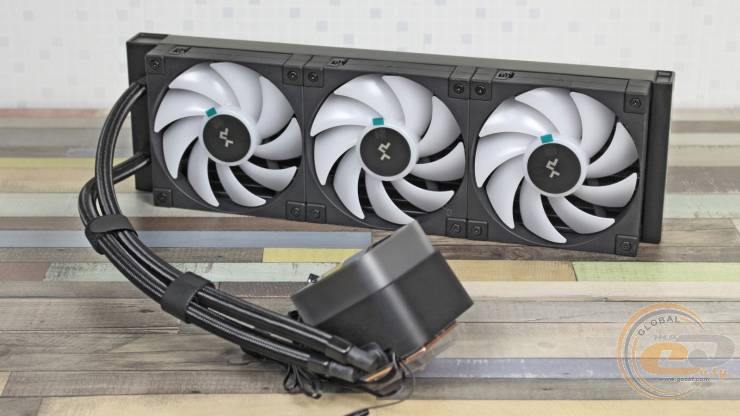

Так, водянка DeepCool LQ360 оснащена трисекційним радіатором, помпою та трійкою вентиляторів з підсвіткою, які повністю аналогічні тим, що використовуються у протестованій нещодавно DeepCool LP360. Основна різниця між цими пристроями полягає у дисплеї на водоблоці: у LP-моделі він має роздільність 14 х 14 пікселів, що дозволяє виводити навіть емодзі або власноруч створений логотип, тоді як у LQ-моделі можливості дещо обмеженіші. Втім, багато хто зупинить свій вибір саме на останній — а про деталі розповімо далі у матеріалі.

Специфікація

Модель	DeepCool LQ360
Підтримка процесорних роз'ємів	AMD Socket AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Вага РСО	1,84 кг
Термоінтерфейс	Термопаста, нанесена на основу
Довжина з'єднувальних шлангів (власні виміри)	410 мм (450 мм)
Радіатор
Матеріал	Алюміній
Розміри (власні виміри)	402 х 120 х 27 мм (420 х 120 х 27 мм)
Водоблок
Розміри, власні виміри	89 х 76 x 64 мм (77 х 77 х 64 мм)
Роз'єм живлення	3-контактний
Швидкість роботи помпи	3400 об/хв ± 10%
Напруга	12 В
Струм споживання	0,35 А
Потужність споживання	4,2 Вт
Дисплей	LED
Енергоспоживання дисплею	0,4 Вт
Матеріал корпусу	Пластик
Матеріал підошви	Мідь
Розміри основи, власні виміри	54 х 54 мм
Довжина кабеля живлення / підсвітки / USB-кабеля водоблока	25 / 50 / 65 см
Вентилятори
Модель	DeepCool FD12 ARGB (DF1202512CM)
Розміри	120 х 120 х 25 мм
Кількість	3
Тип підшипника вентилятора	Hydro Bearing (гідравлічний)
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
Напруга живлення	12 В
Споживаний струм	До 0,22 А
Енергоспоживання	2,64 Вт
Швидкість обертання	600 – 2400 об/хв ± 10%
Рівень шуму	До 38,71 дБА
Максимальний повітряний потік	72,04 CFM (122,47 м3/год)
Статичний тиск	3,48 мм H2O
LED-підсвічування вентиляторів	ARGB
Довжина кабеля живлення / підсвітки вентиляторів	50 / 50 см
Сайт виробника	DeepCool
Сторінка продукту	DeepCool LQ360

Паковання та комплектація

Звична для пристроїв DeepCool коробка поєднує в собі простий картон та інформативну кольорову накладку.

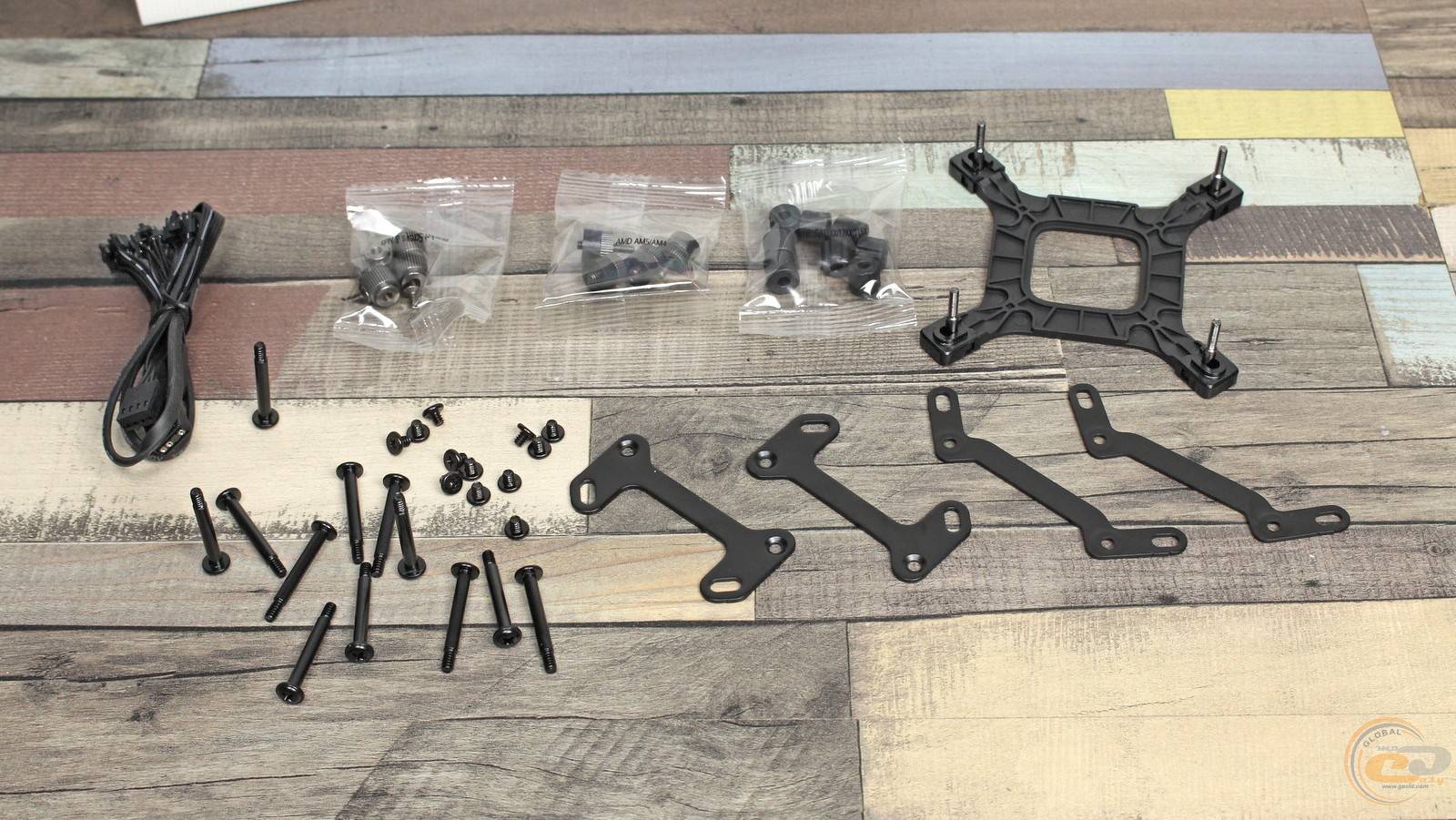

Комплектація охолоджувача DeepCool LQ360 включає в себе чимало елементів для монтажу: підсилювальну пластину для платформ Intel, дві пари кріплень на водоблок, стійки та гвинти. Також в наявності півметровий розгалужувач, який з'єднує між собою три вентилятори і дозволяє під'єднати їх до одного роз'єму живлення та ще одного ARGB-конектора.

Зовнішній вигляд та конструкція

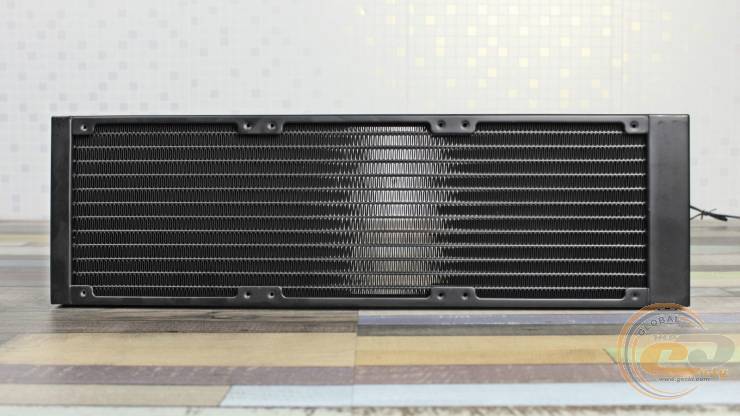

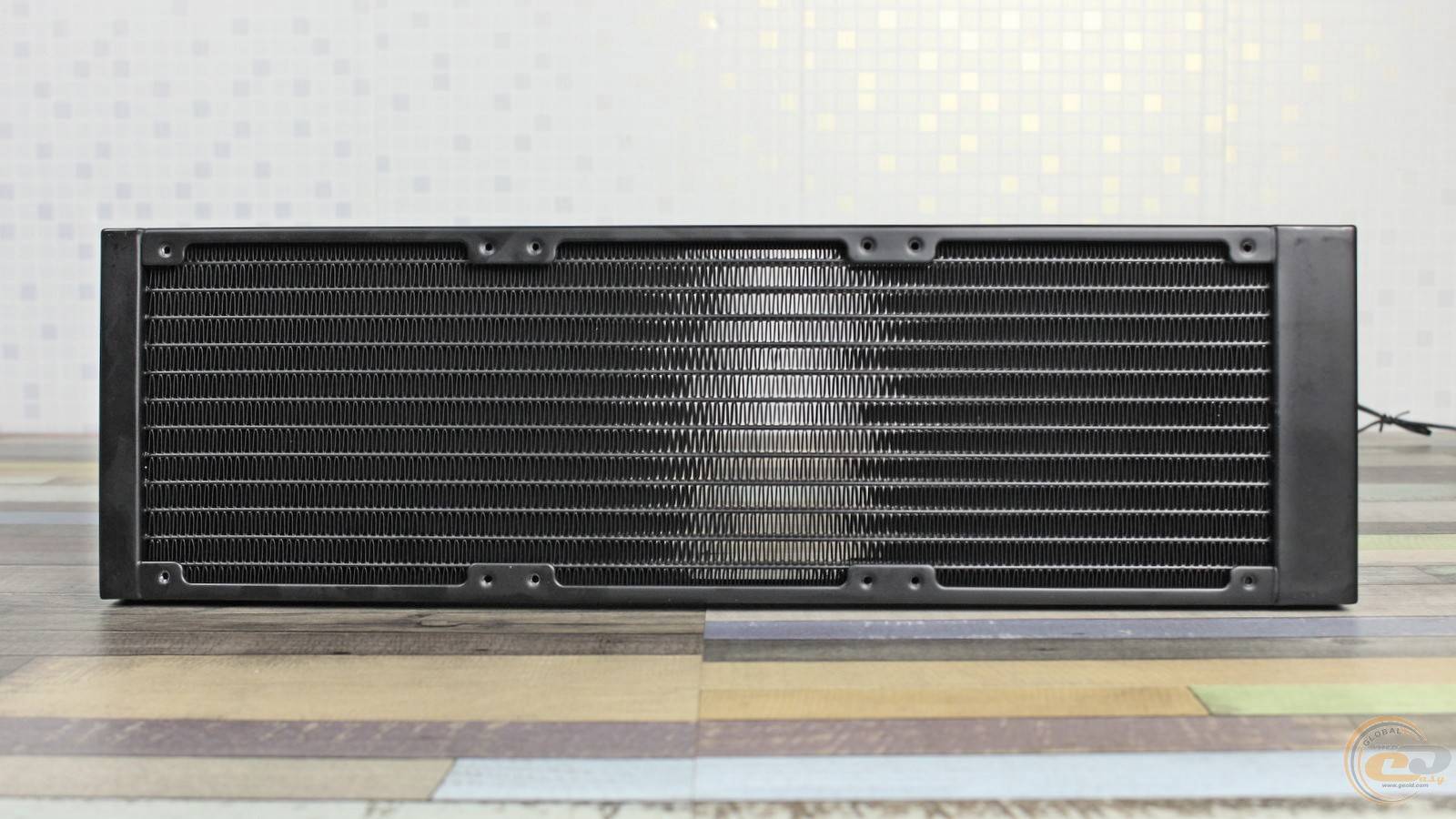

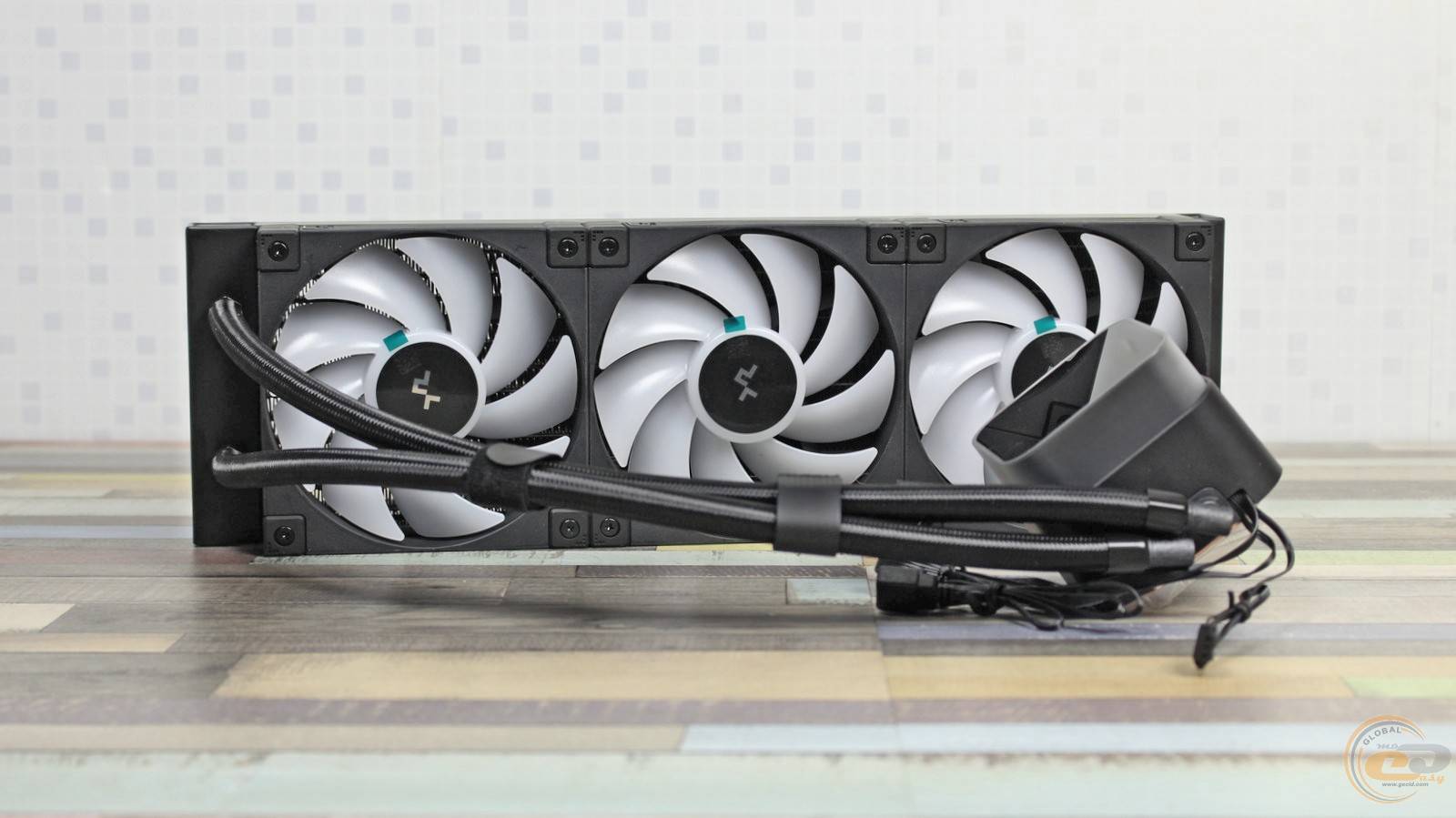

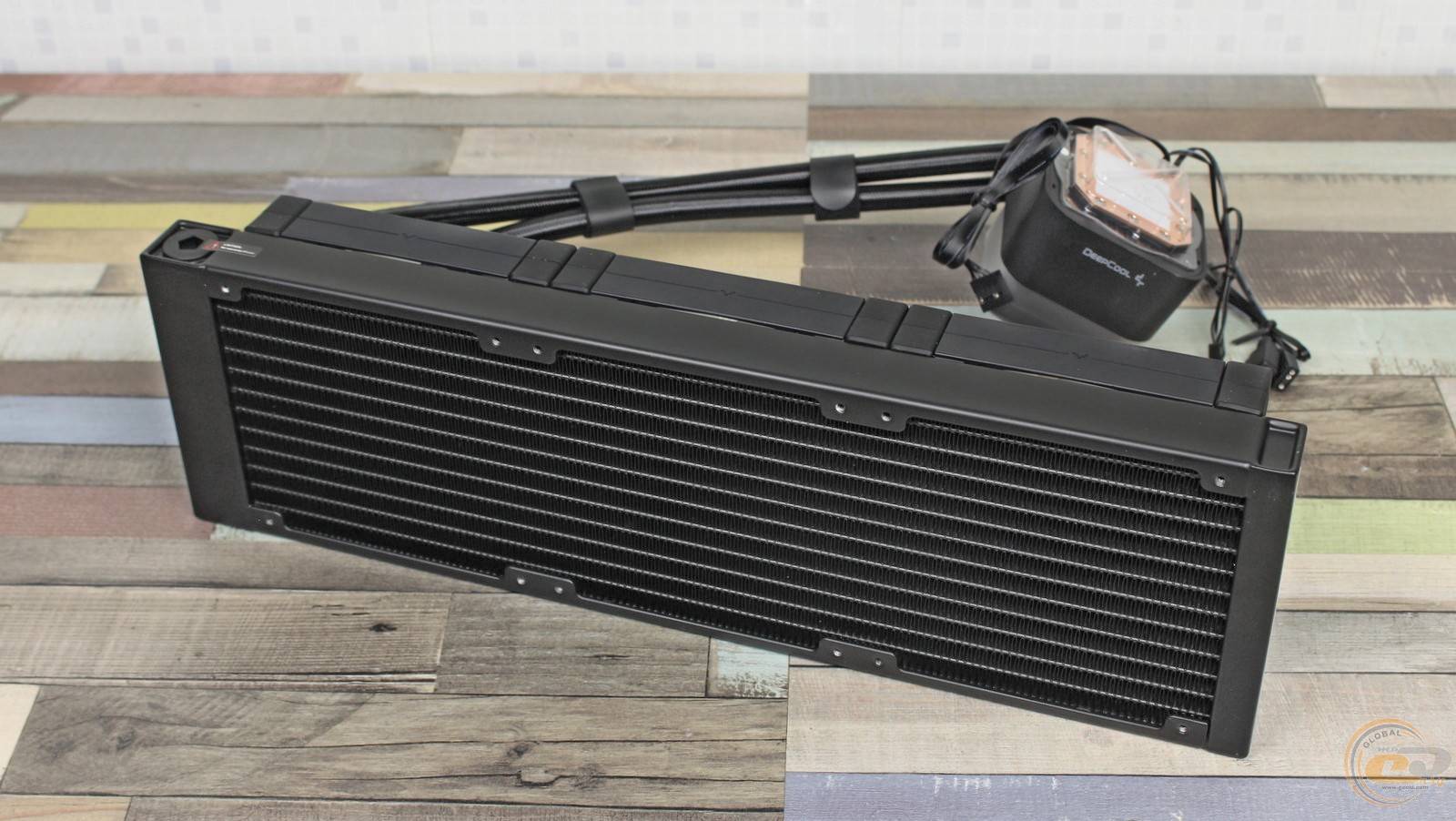

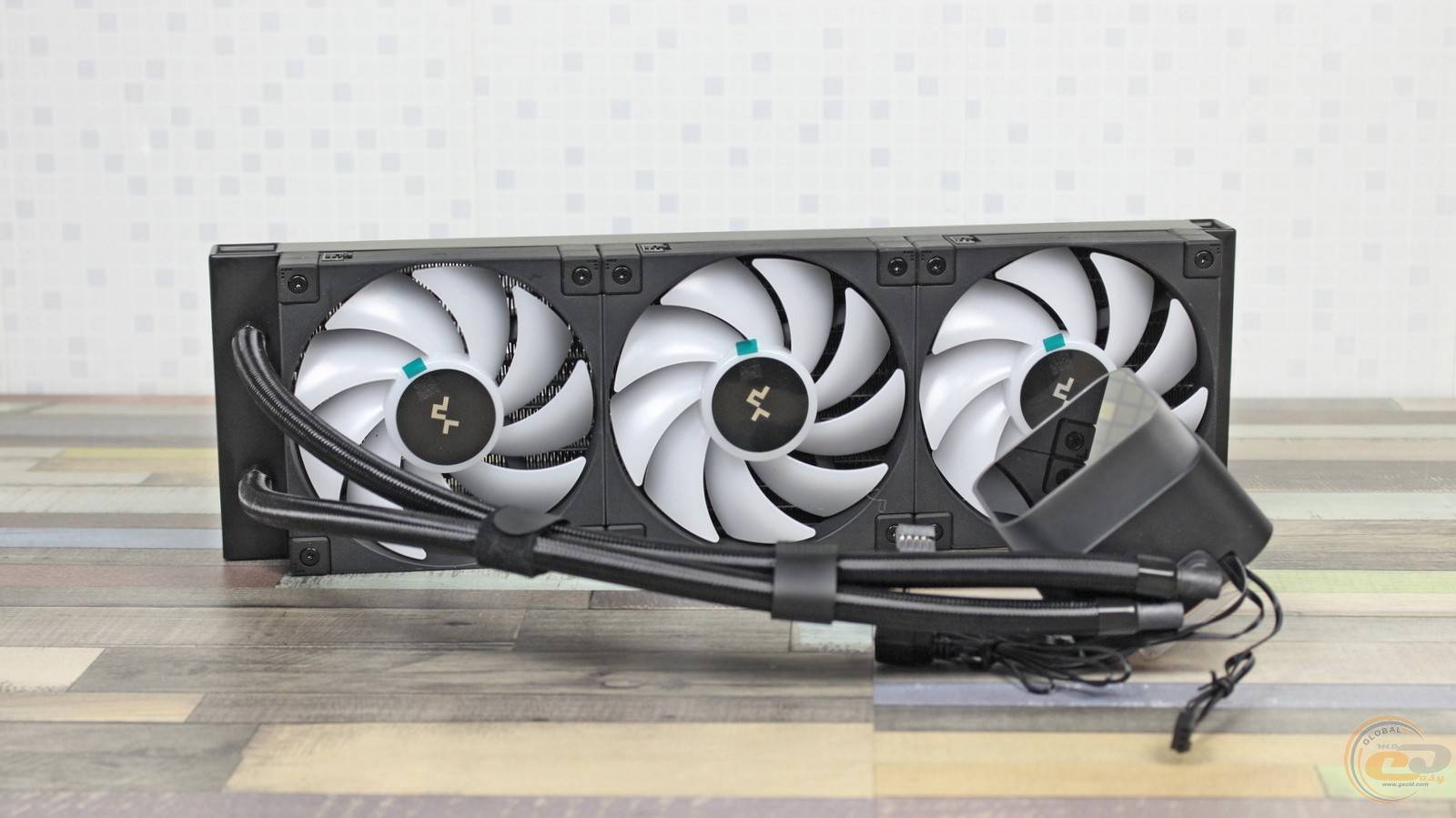

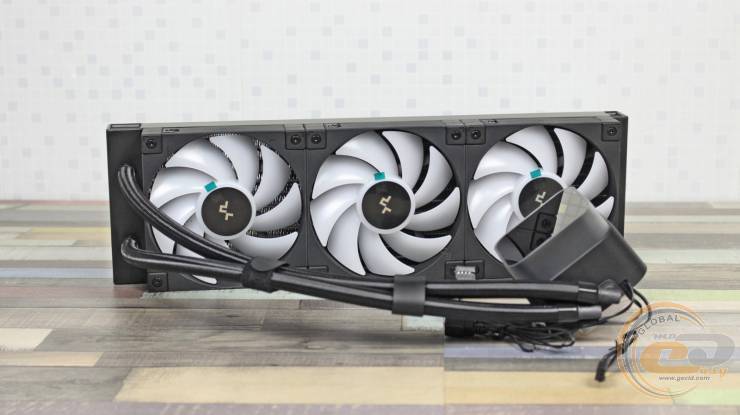

Радіатор розміром 402 х 120 х 27 мм має звичне чорне забарвлення. Також дана РСО доступна у білому кольорі та навіть у компактнішому 240-мм виконанні.

Простір між дванадцятьма каналами для холодагенту заповнений металевою «гармошкою», що збільшує площу тепловіддачі. В середньому її пластини розташовані на відстані близько 1 мм, їхня товщина становить 0,1 мм, а щільність — 19 FPI (або пластин / дюйм).

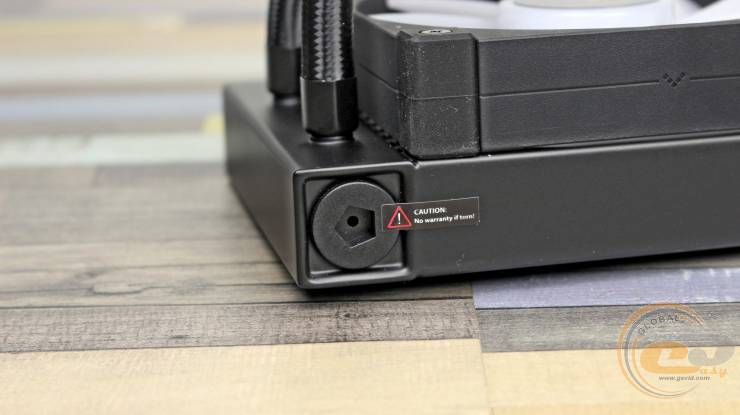

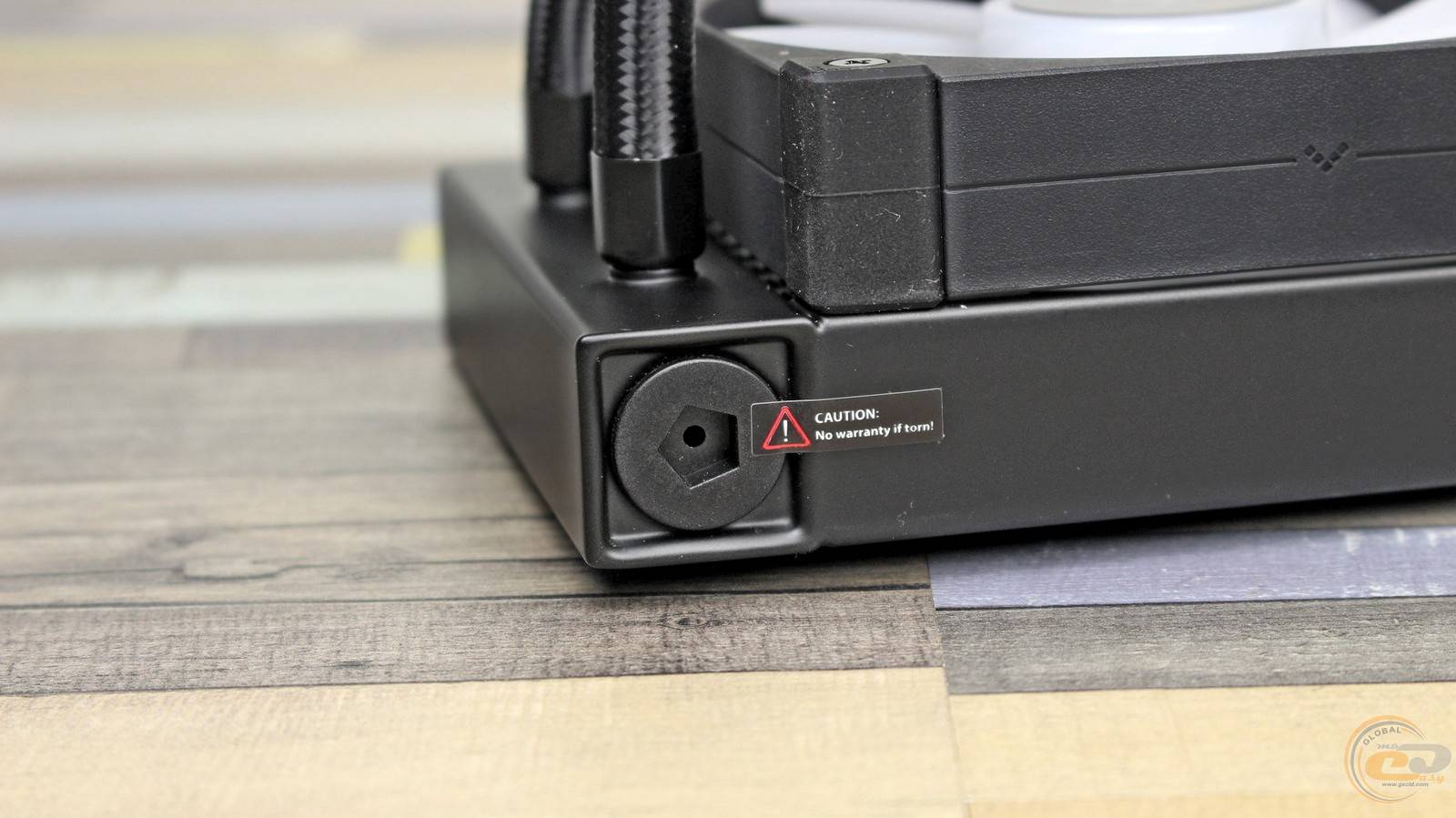

Оригінальним елементом радіатора DeepCool LQ360 є випускний клапан, призначений для скидання надлишкового тиску в системі. Таким чином продовжується термін експлуатації даного кулера та мінімізується ймовірність витоку рідини. Також тут є гарантійна пломба з терміном дії три роки. Хоча деякі інтернет-магазини надають всього лише один рік гарантії — обов'язково зверніть на це увагу при купівлі.

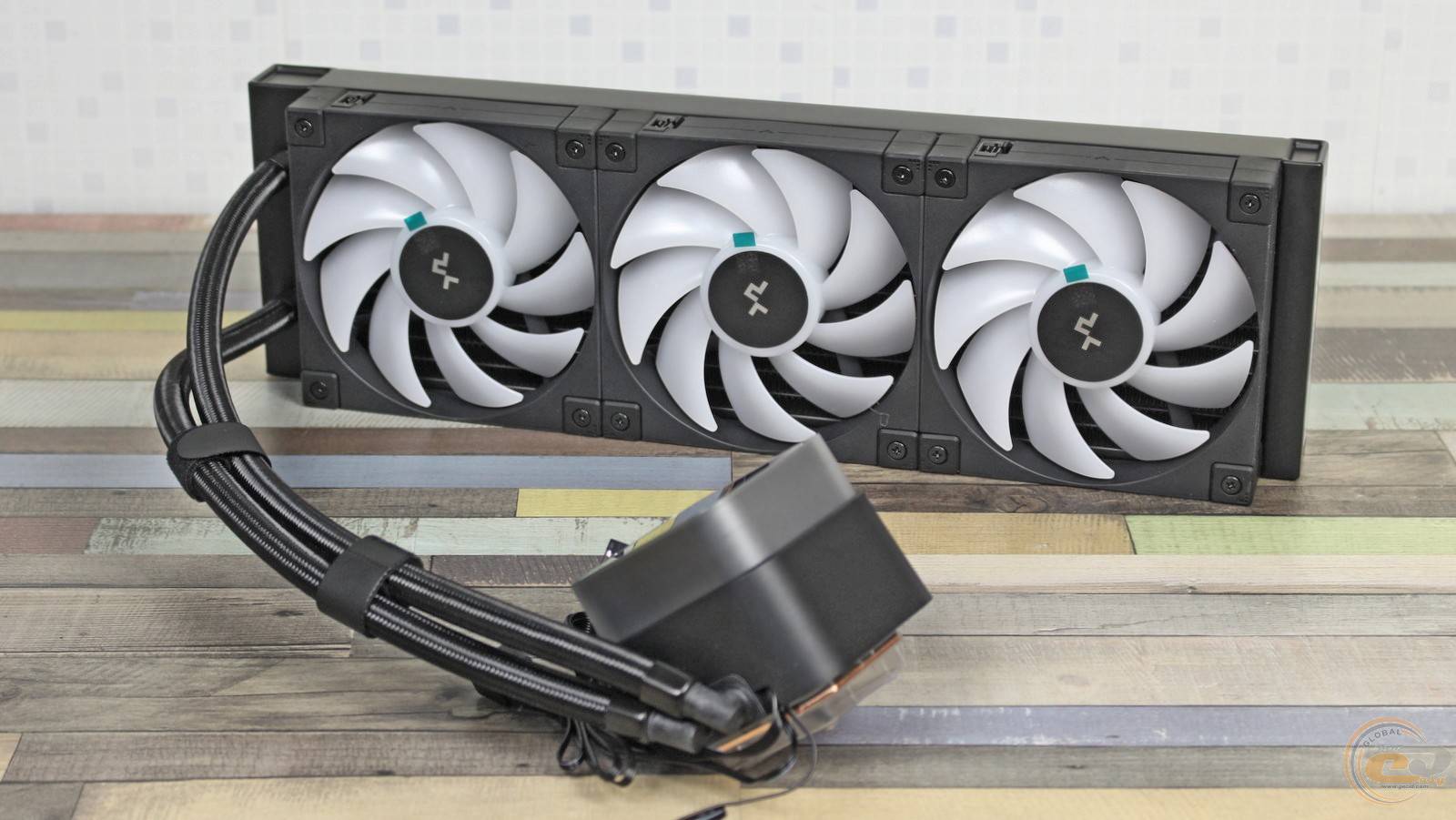

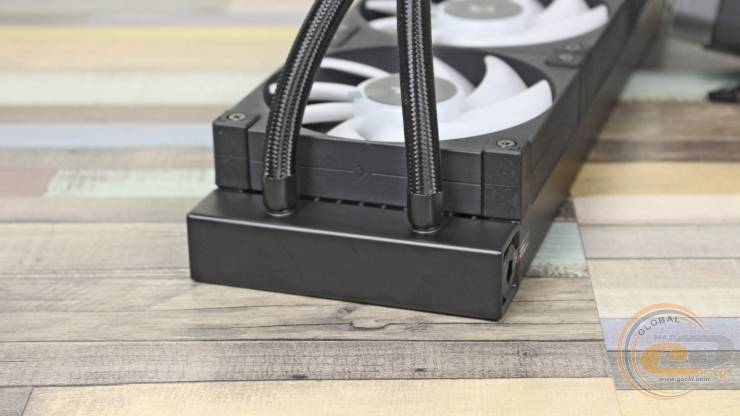

На радіаторі шланги зафіксовані нерухомо й підведені під прямим кутом.

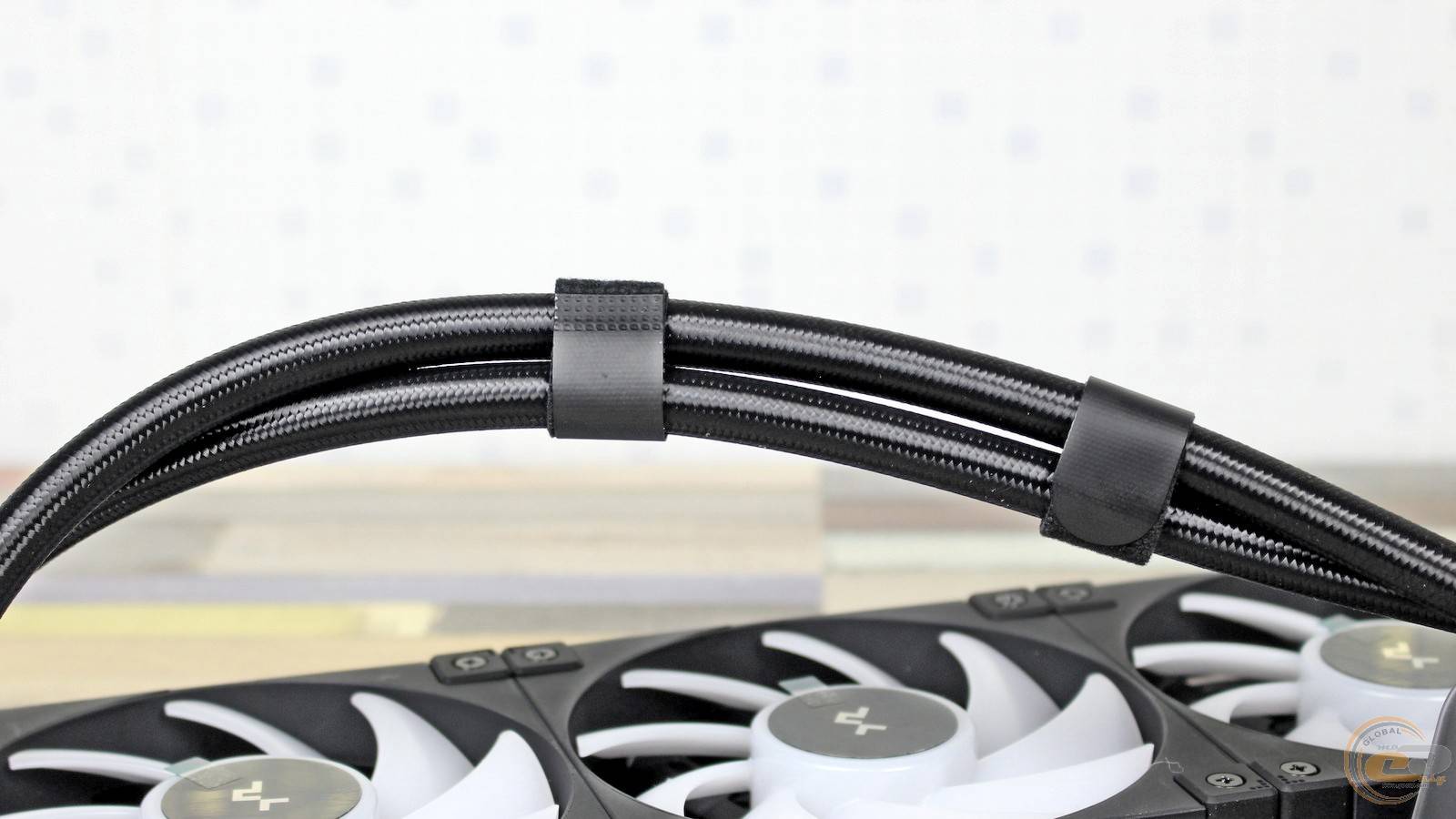

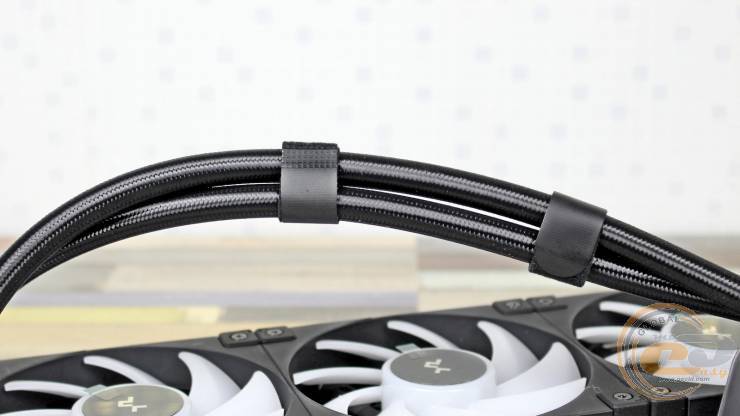

Традиційно вони поміщені в нейлонове обплетення та об'єднані парою стяжок-липучок. Довжина шлангів становить 450 мм, а товщина — 12 мм.

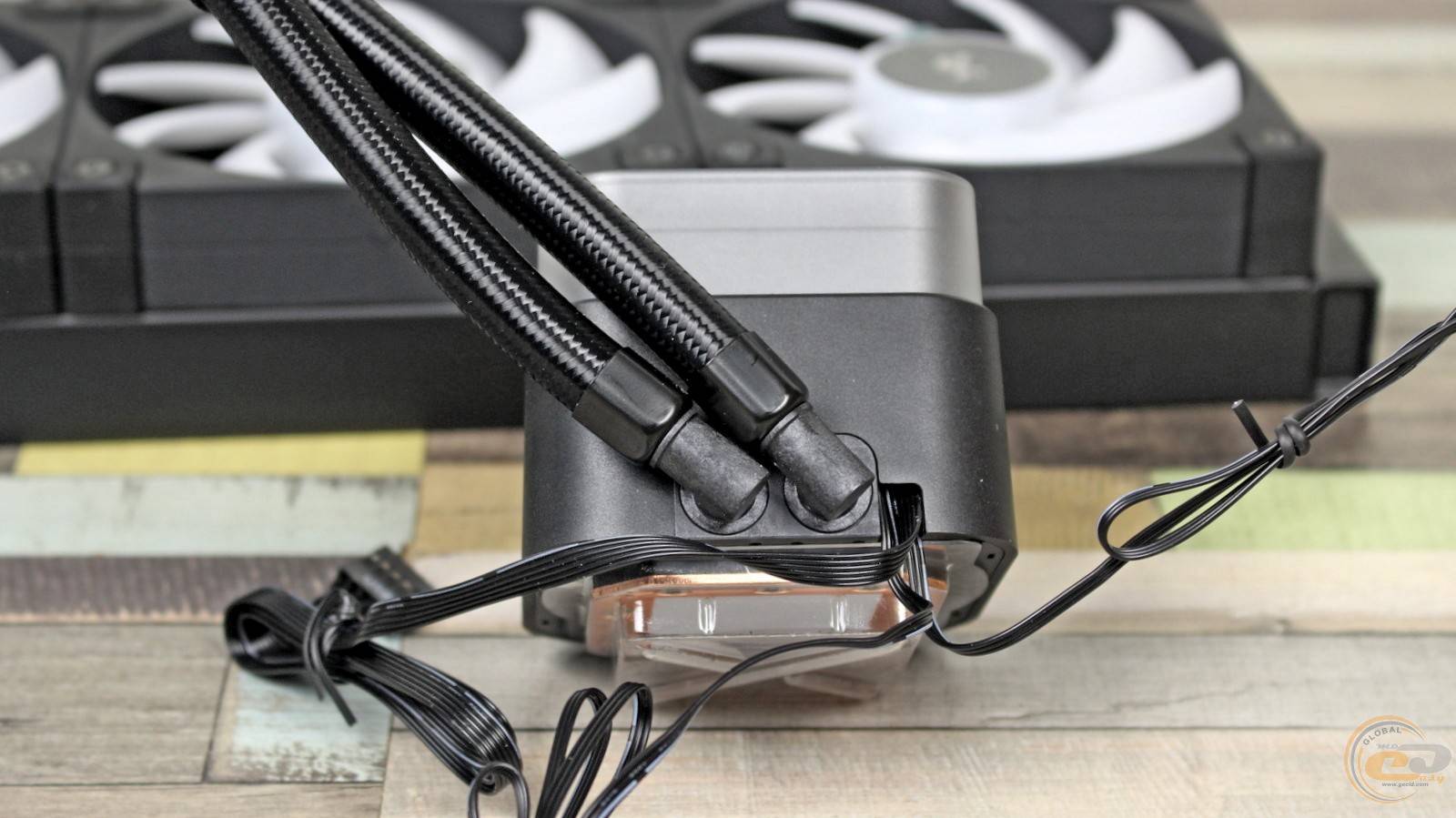

До водоблока ці елементи з'єднуються через рухомі фітинги. Поруч видно три вихідні кабелі: триконтактний 25-см для живлення помпи, багатожильний 50-см USB для роботи LED-дисплею та 65-см ARGB-підсвітки зі здвоєним конектором.

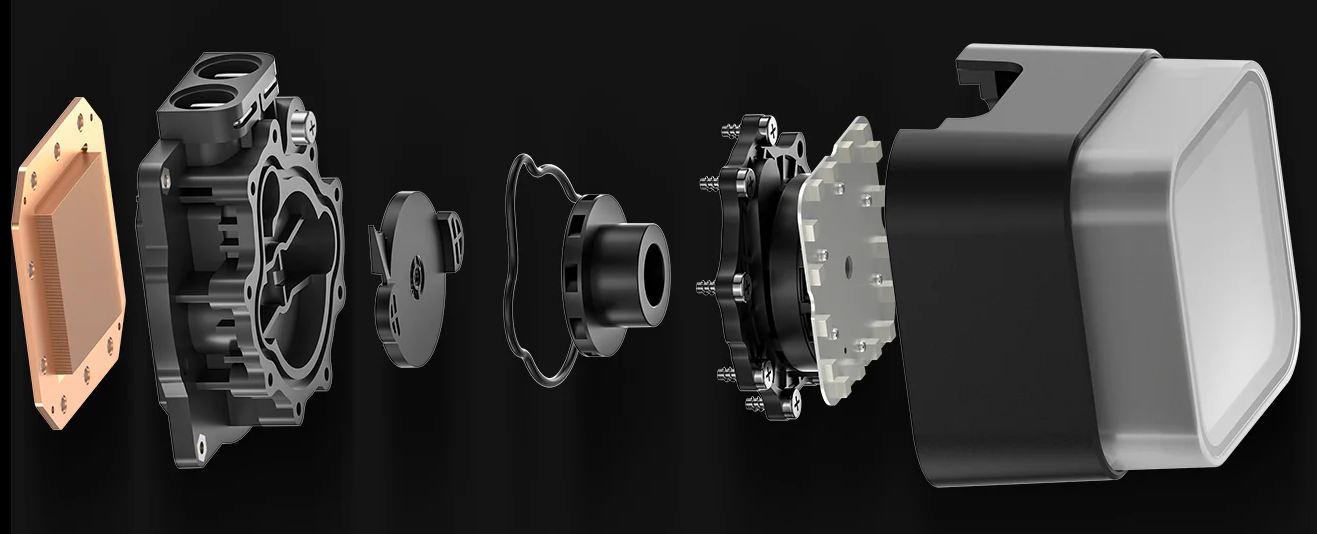

В основі помпи лежить 3-фазний 4-полюсний двигун. Під'єднана через 3-контактний роз'єм, вона працює з постійною, доволі високою швидкістю - 3400 об/хв. А енергоспоживання даного елемента становить 4,2 Вт (0,35 А при 12 В).

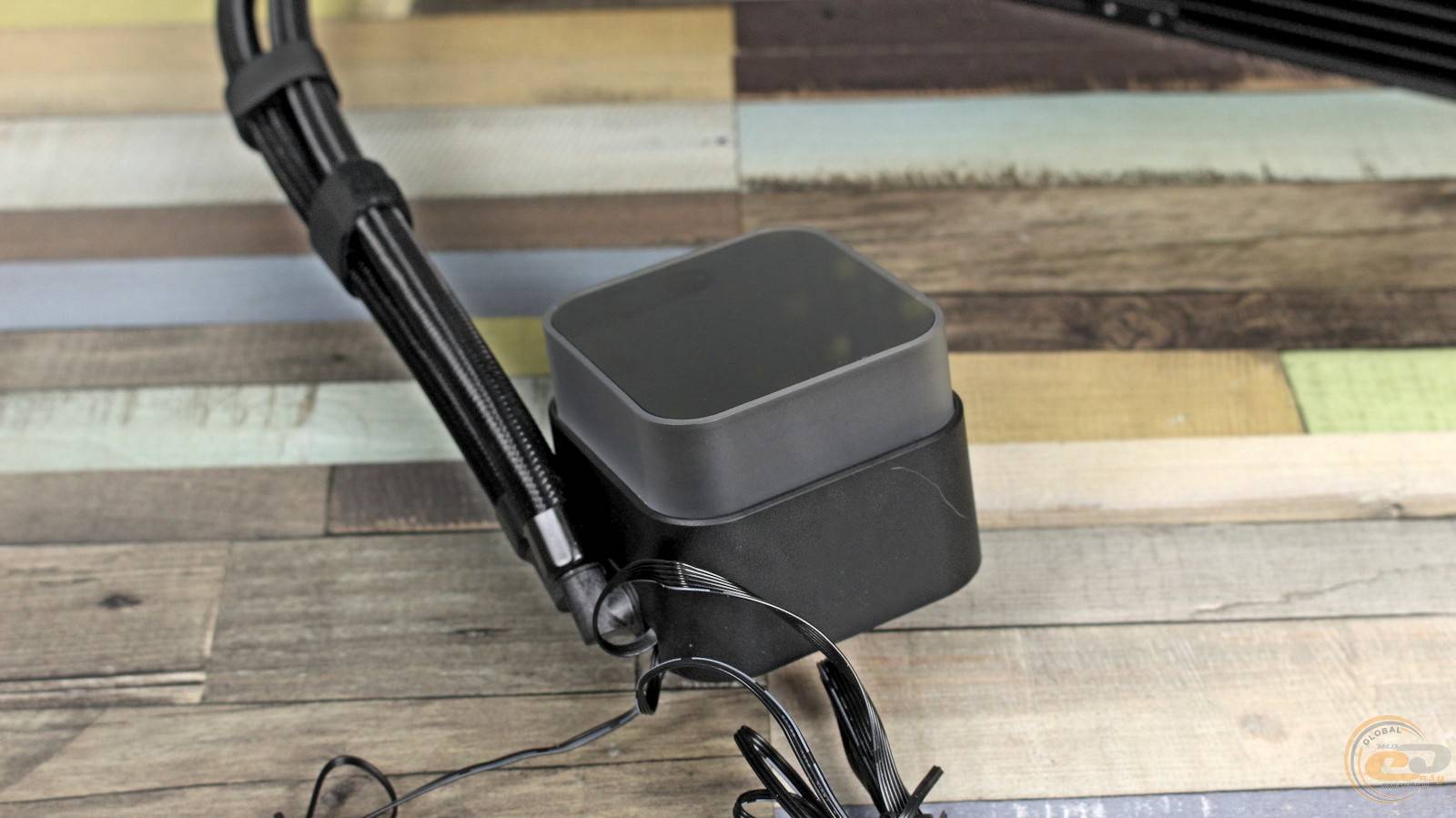

Помпу помістили у корпус розміром 77 х 77 х 64 мм. У нижній частині використовується пластик із матовою гладкою поверхнею, тоді як верхня частина - напівпрозора й трохи шерхувата.

А про наявні тут підсвітку та дисплей розповімо трохи нижче.

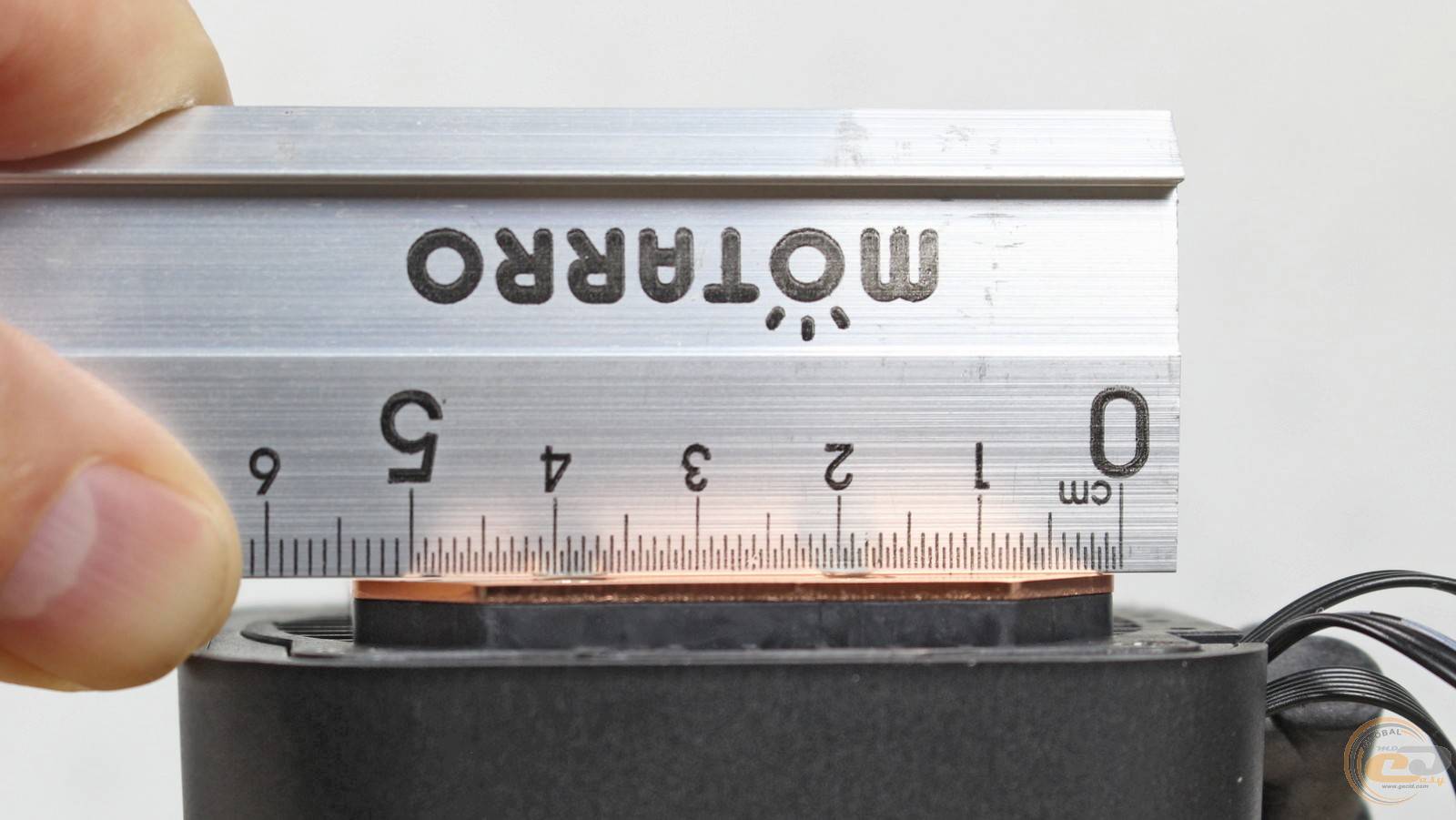

Пластиковий блістер прикриває основу розміром 54 х 54 мм, на яку вже нанесено заводську термопасту. Також тут видно гарантійну пломбу на одному з гвинтів водоблока.

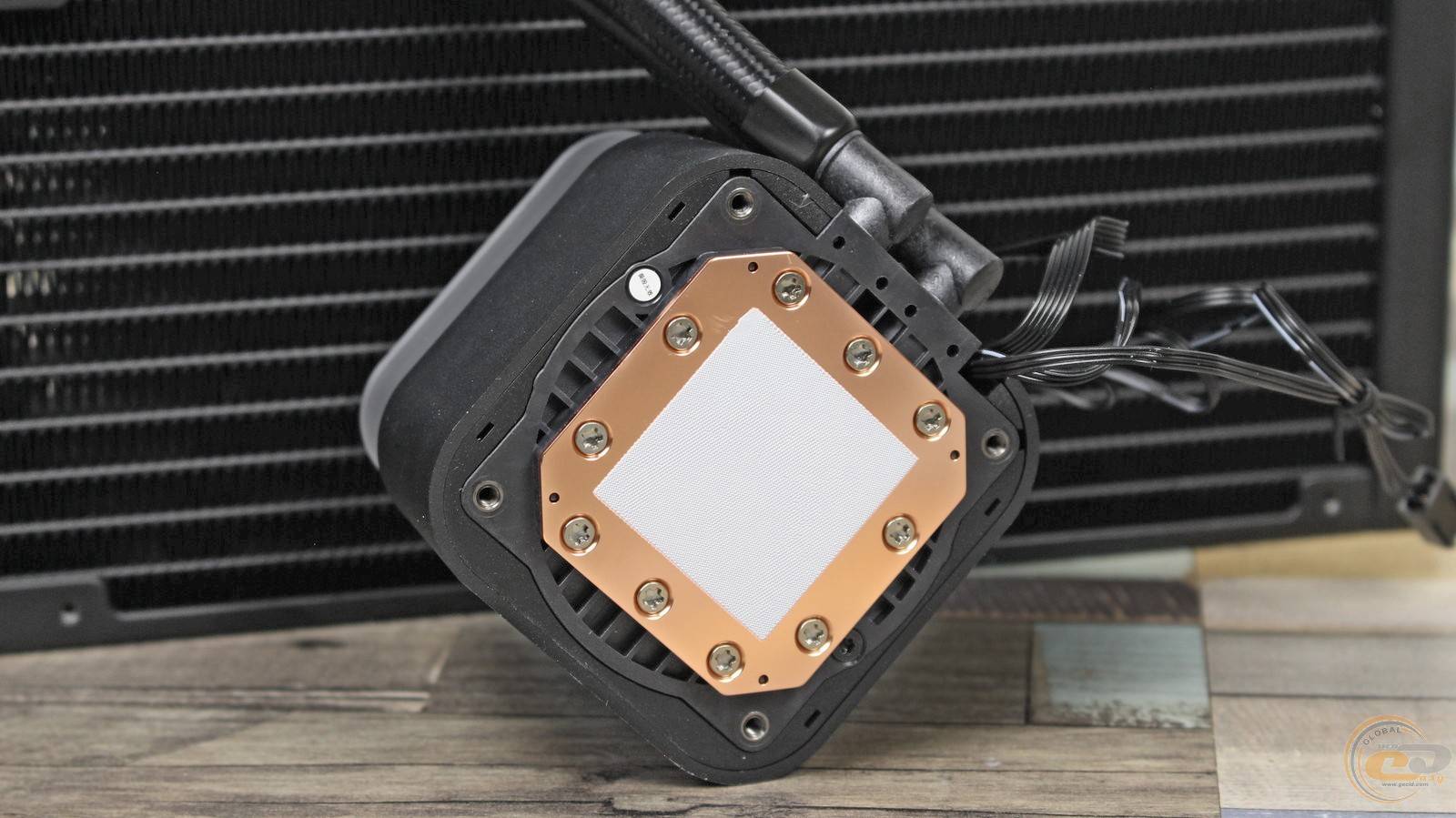

В свою чергу рівна мідна поверхня забезпечить належний контакт із теплорозподільною кришкою процесора.

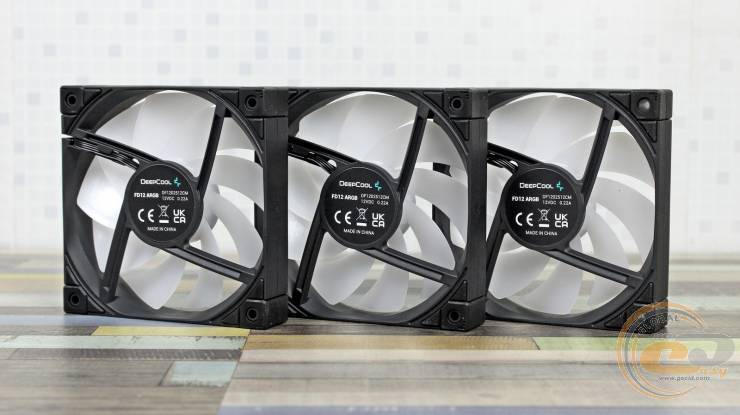

Під світлими лопатями 120-мм пропелерів DeepCool FD12 ARGB (DF1202512CM) приховані світлодіоди.

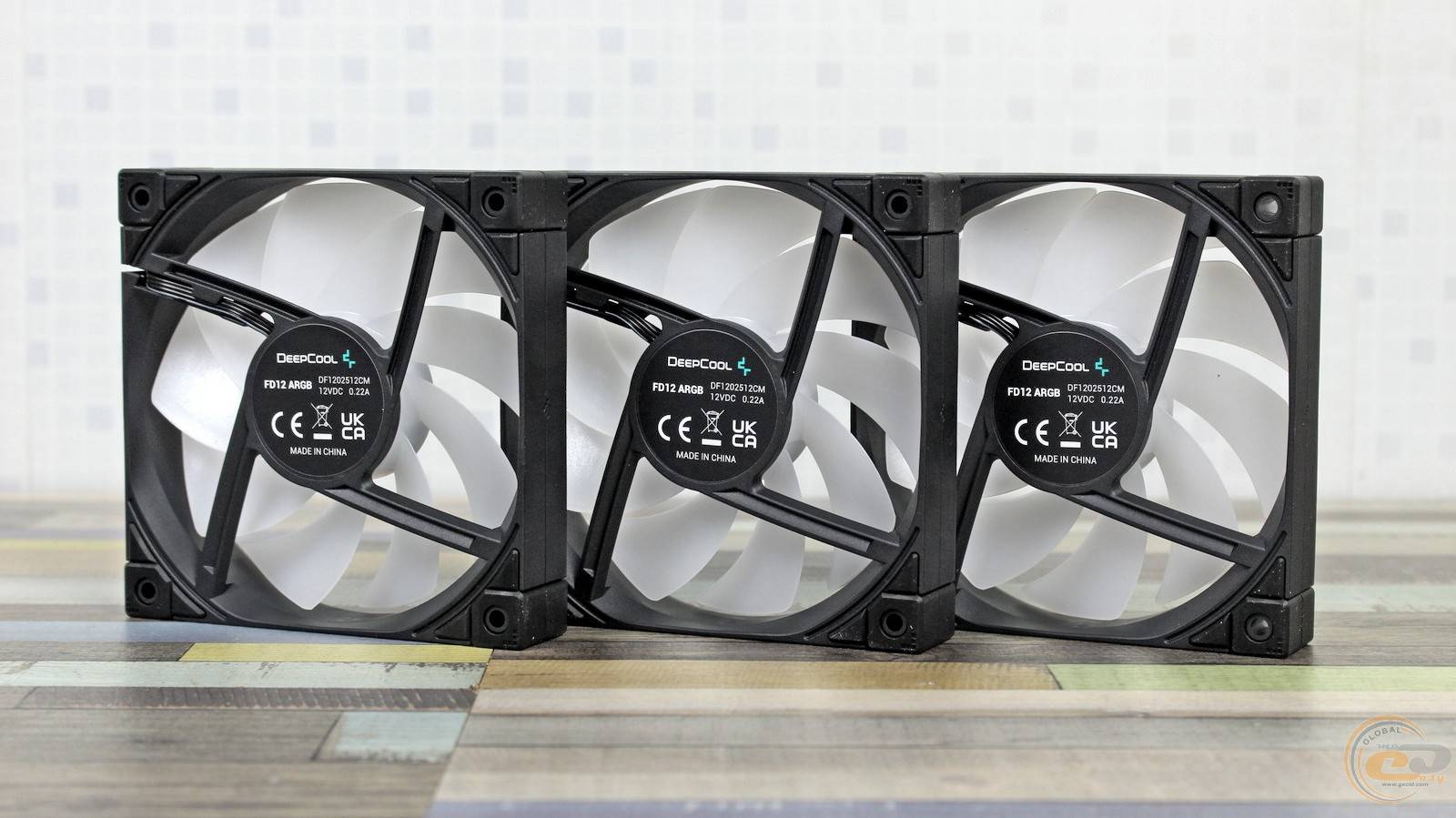

Самі вентилятори основані на гідравлічних підшипниках (Hydro Bearing), обладнані антивібраційними прокладками й споживають не більше ніж 2,64 Вт (0,22 А при 12 В) кожен. Швидкості їх обертання регулюється в діапазоні від 600 до 2400 об/хв, при цьому максимальний рівень шуму становить 38,7 дБА. У режимі максимальної продуктивності кожен з них переміщує повітря зі швидкістю 72 CFM або 122 м³/год, а статичний тиск сягає 3,48 мм вод. ст.

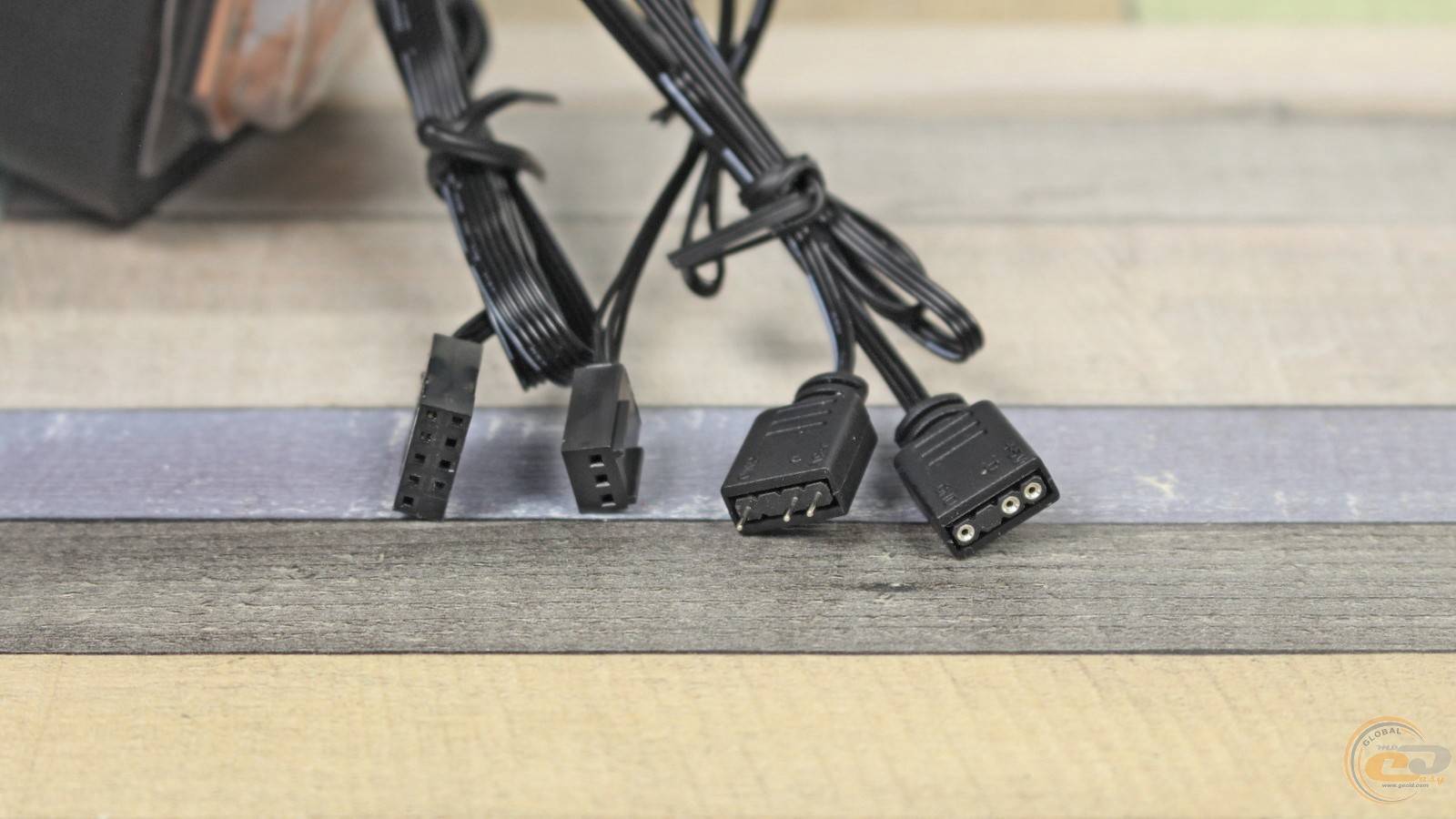

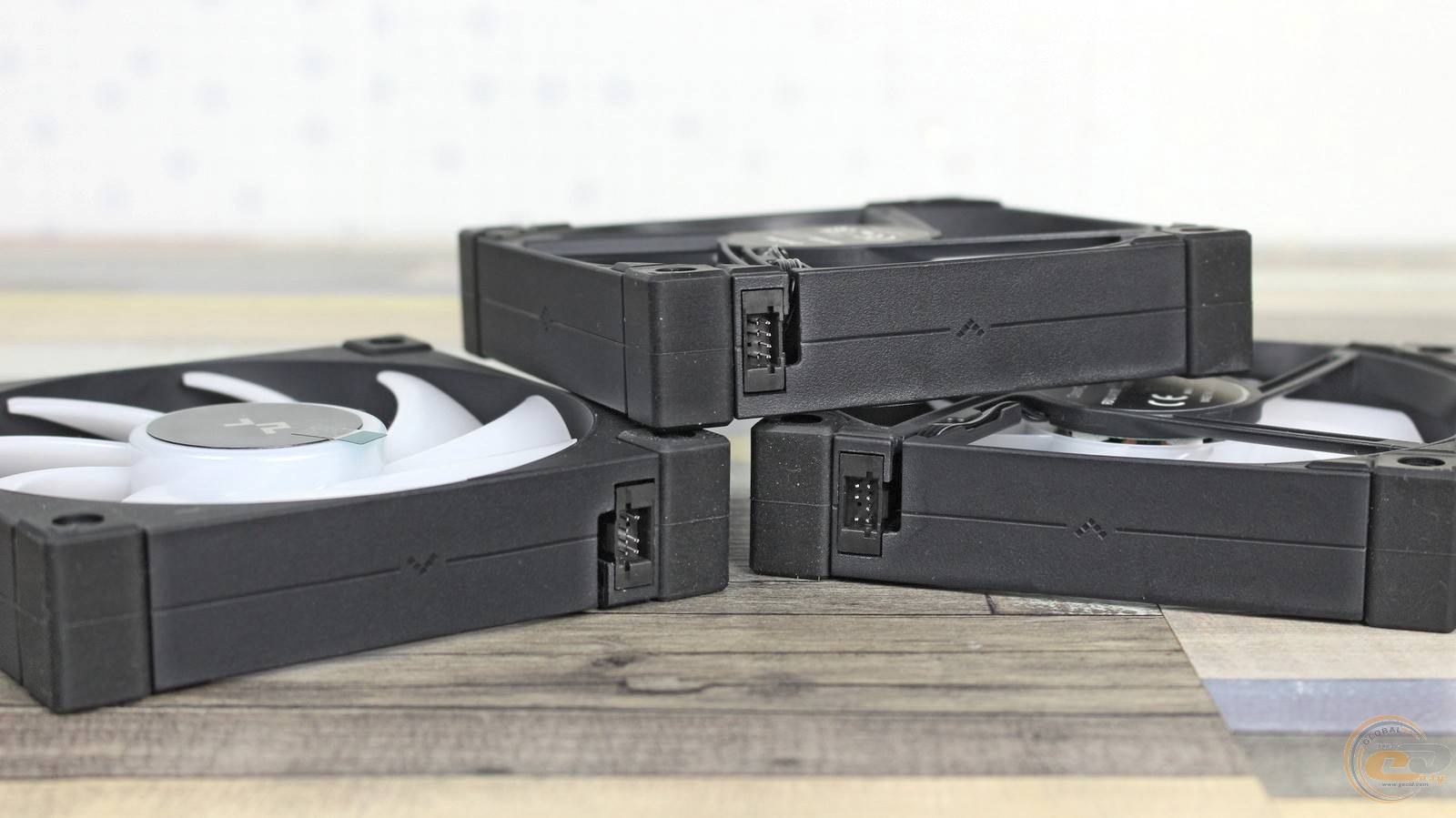

Кожен вентилятор у складі DeepCool LQ360 обладнаний роз’ємом для під’єднання комплектного кабеля-розгалужувача. З його допомогою реалізується послідовне з’єднання пропелерів та спільне їх підключення до конектора живлення та RGB-колодки. Перевагою такого підходу є максимально охайне та зручне прокладання кабелів. Втім, це може створити певні труднощі у випадку виходу з ладу одного із вентиляторів.

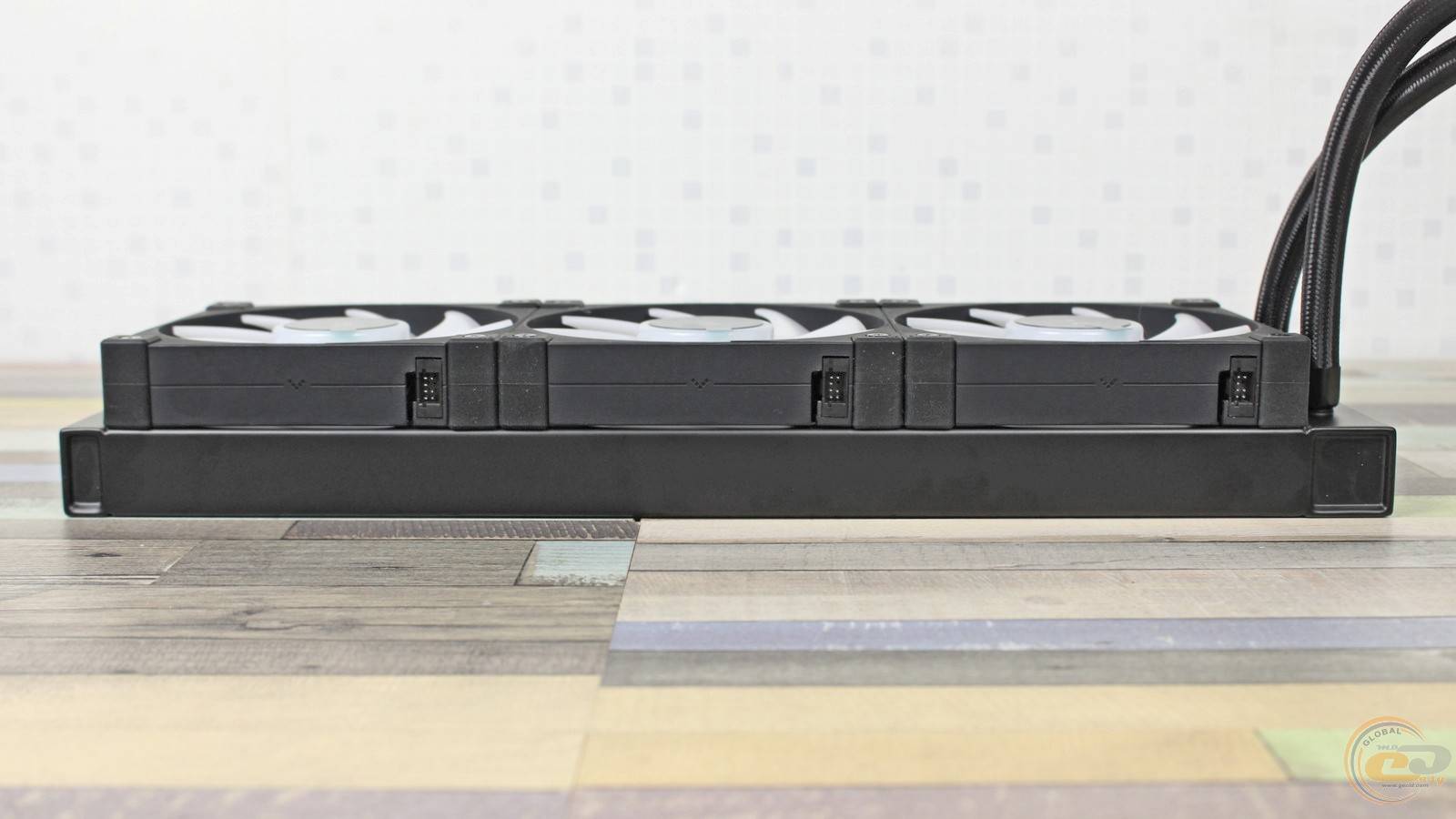

Вертушки закріплюються на радіаторі дванадцятьма довгими гвинтами. При цьому стрілки на боковинах допомагають визначити, в яку сторону буде скерований повітряний потік, щоб встановити їх підхожим чином.

Процес встановлення

Система охолодження DeepCool LQ360 сумісна як із найактуальнішими процесорними роз’ємами AMD Socket AM4 / AM5 та Intel Socket LGA1700 / LGA1851, так і з все ще популярними платформами не першої свіжості Intel Socket LGA1200 / LGA115Х. Комплектна інструкція допоможе без жодних труднощів встановити РСО на будь-яку із них. А от монтаж кулера на високопродуктивні платформи Intel Socket LGA2011 / LGA2011-3 / LGA2066 та AMD Socket sTRX4 / sTR4 не передбачений.

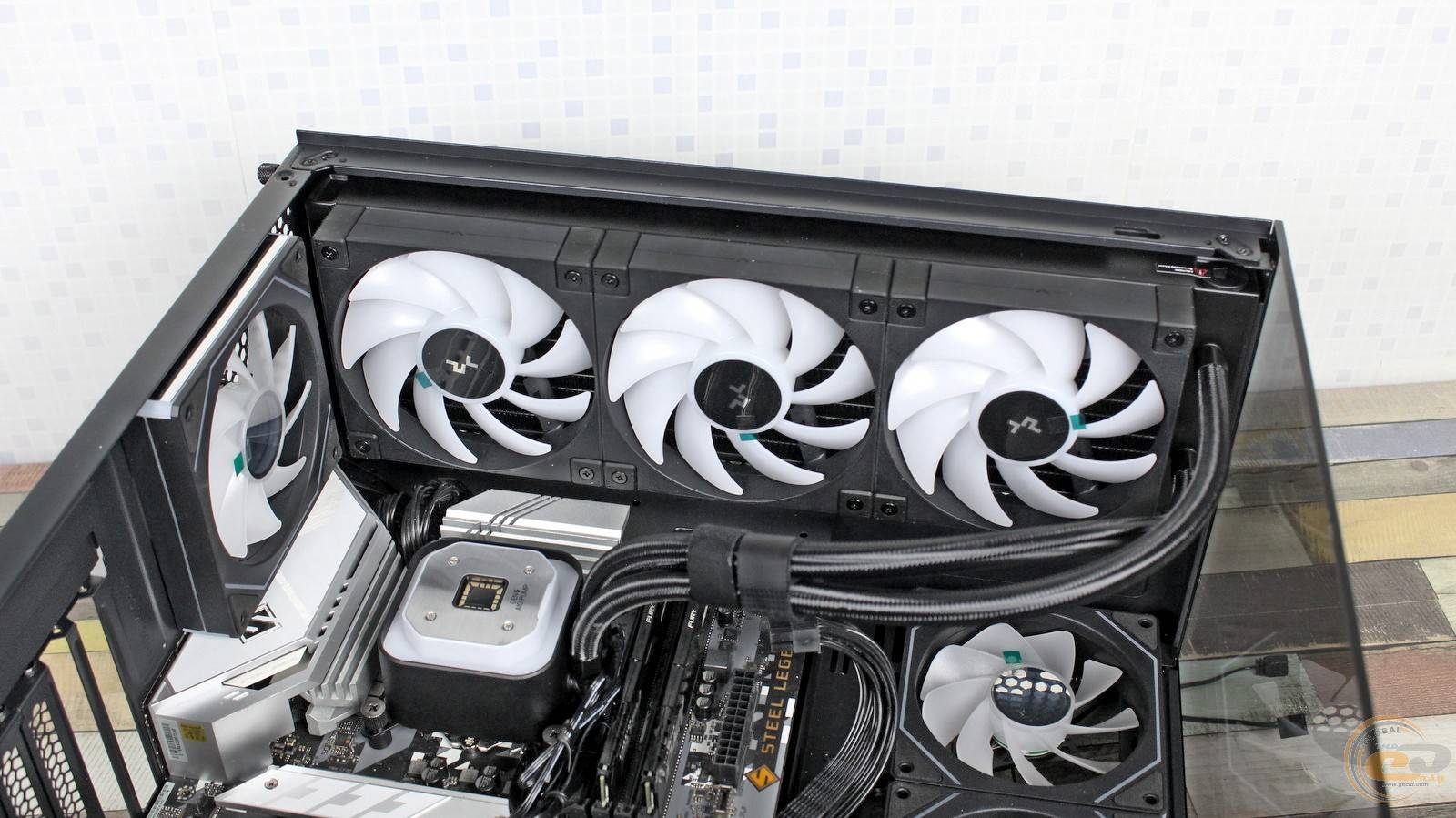

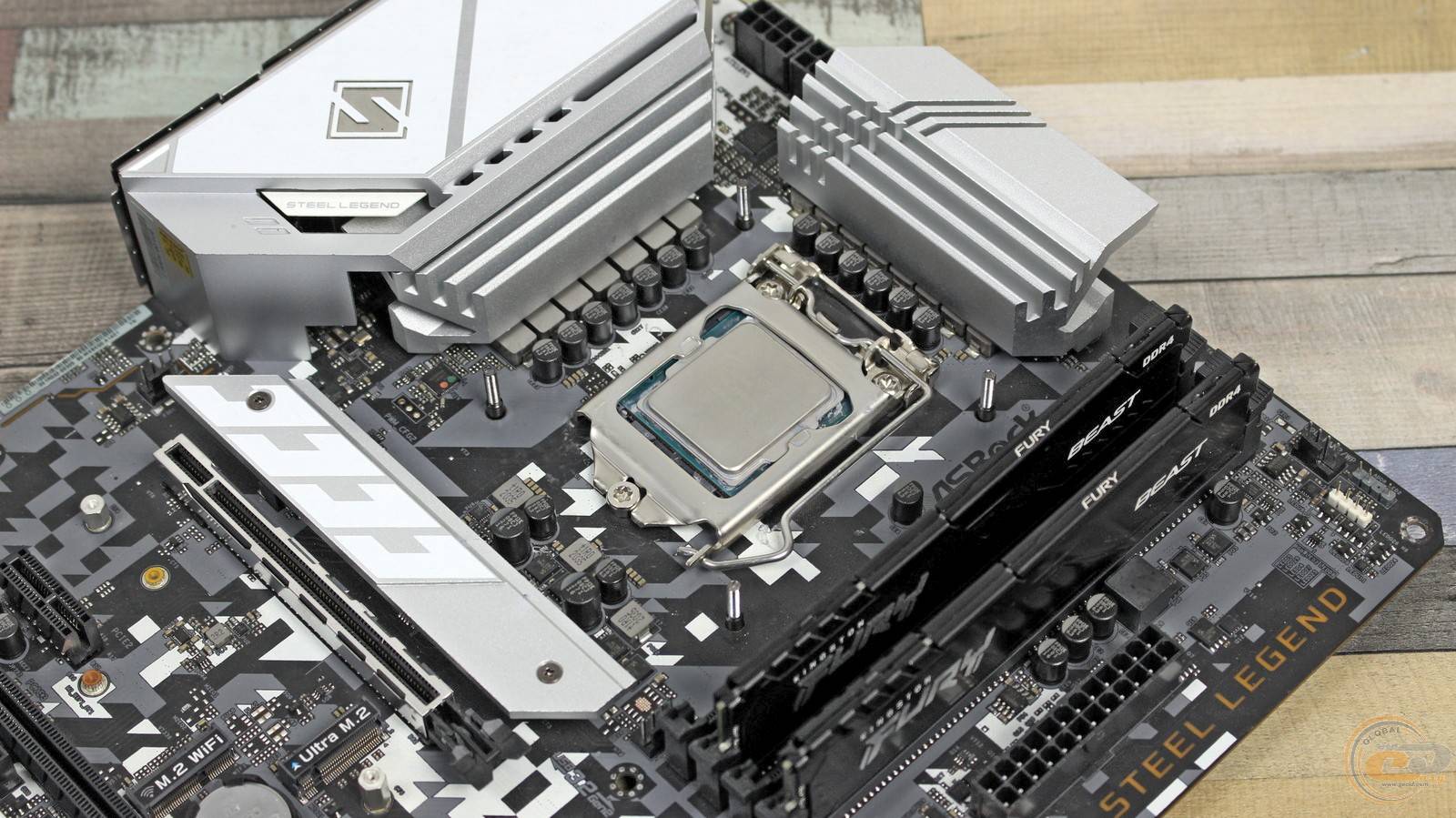

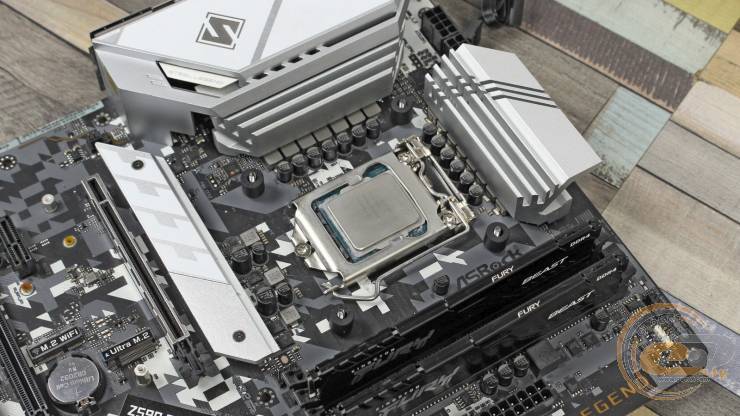

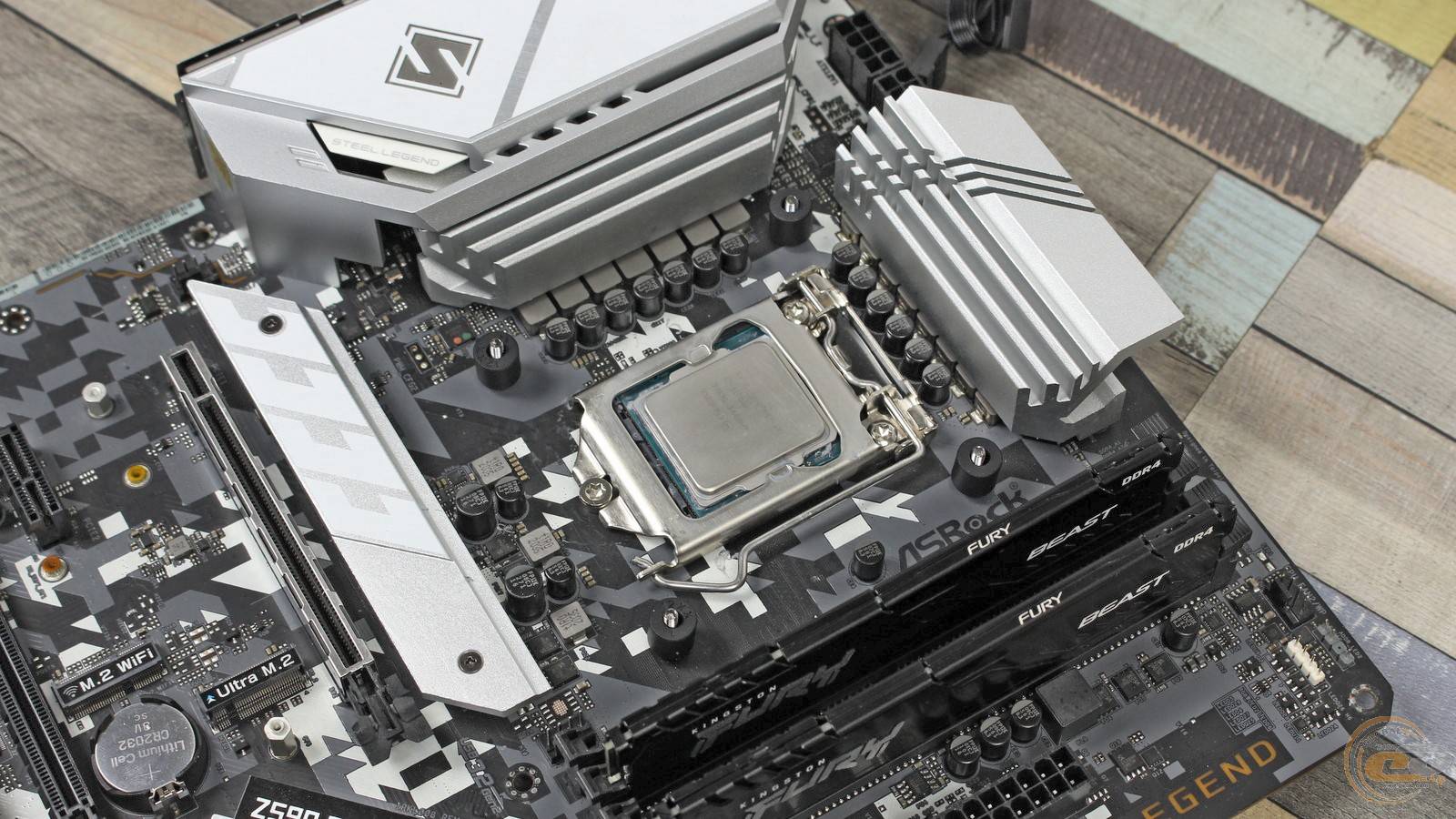

Далі ми поділимося досвідом встановлення даного охолоджувача в систему на основі Intel Socket LGA1200. Традиційно найкраще почати з фіксації радіатора з пропелерами у відповідному місці корпуса.

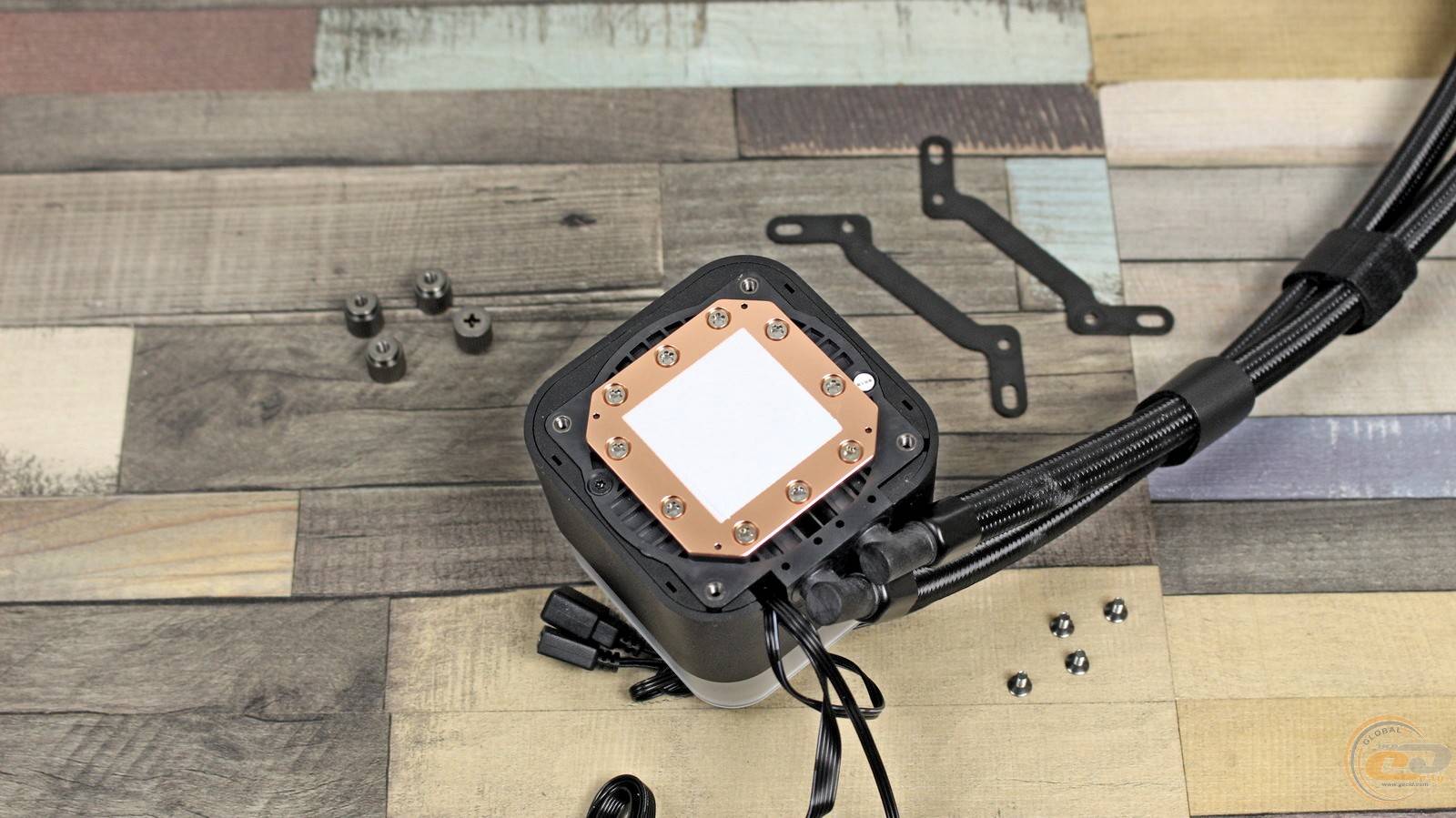

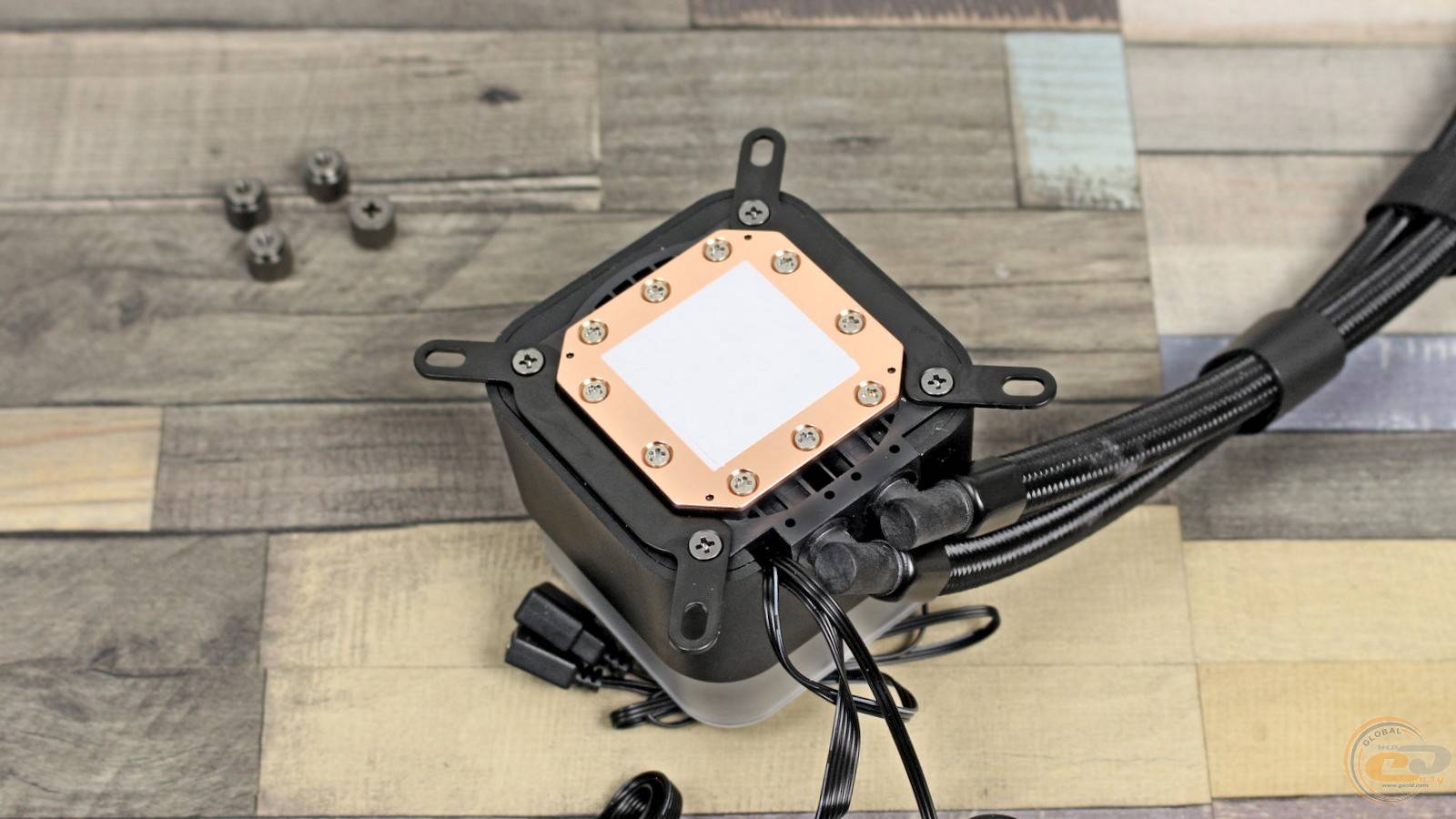

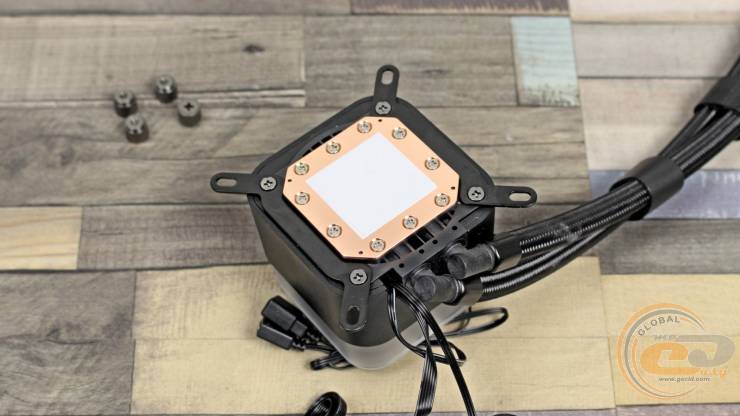

Тепер готуємо водоблок. На нього прикручуються дві монтажні пластини, призначені саме для Intel Socket LGA1200 / LGA115Х.

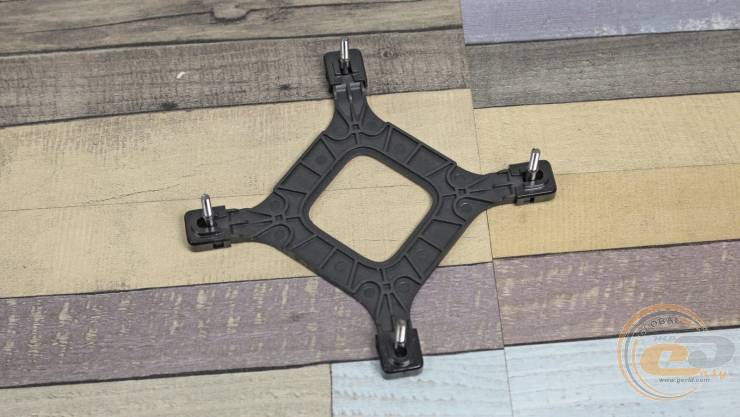

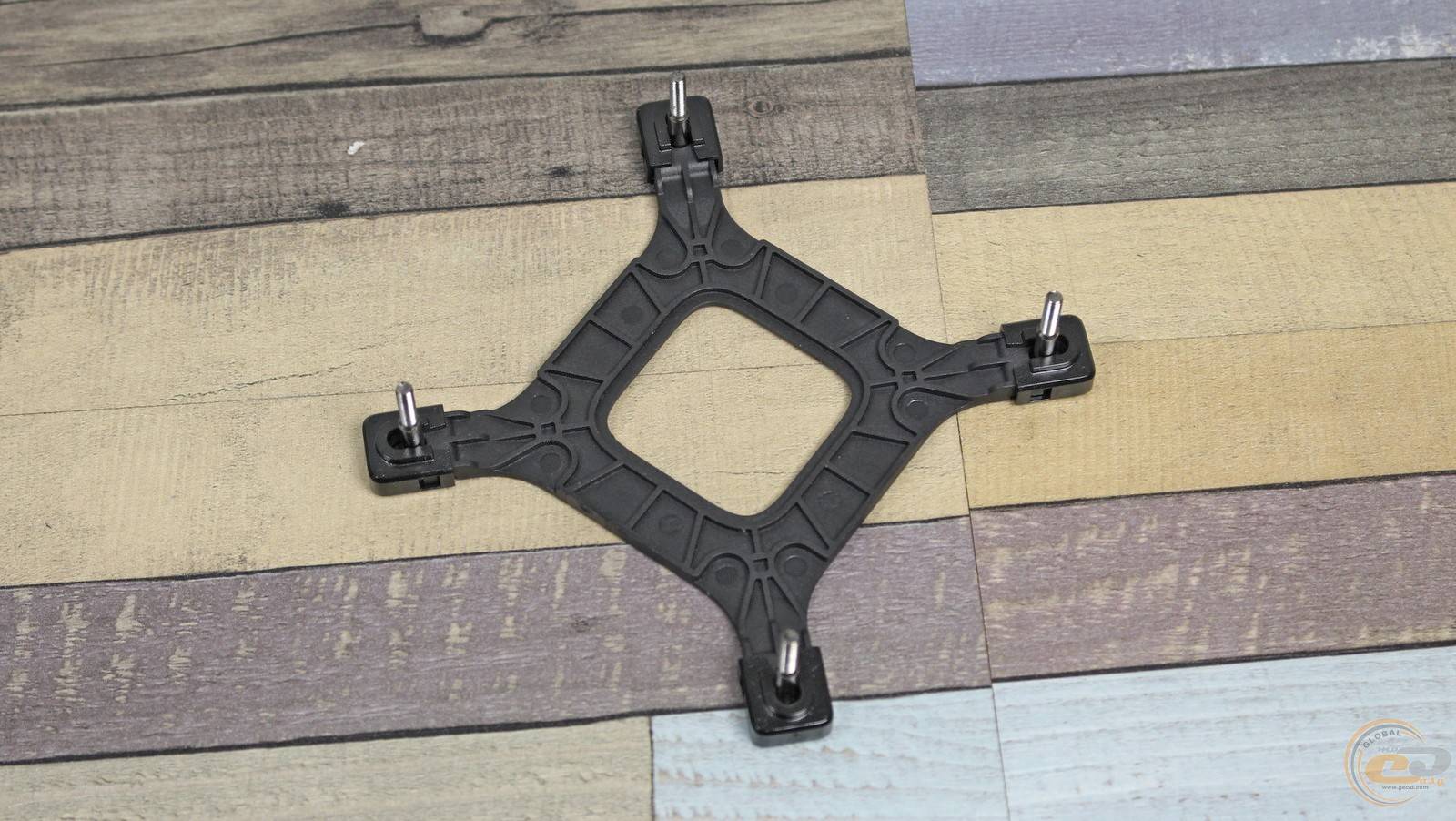

Переходимо до підсилювальної пластини. Гвинти на ній слід розташувати ближче до центру, як показано на ілюстрації.

У такому положенні встановлюємо її у материнську плату.

А з лицьового боку на гвинти нанизуємо стійки, призначені для платформи LGA1200 та більш давніх.

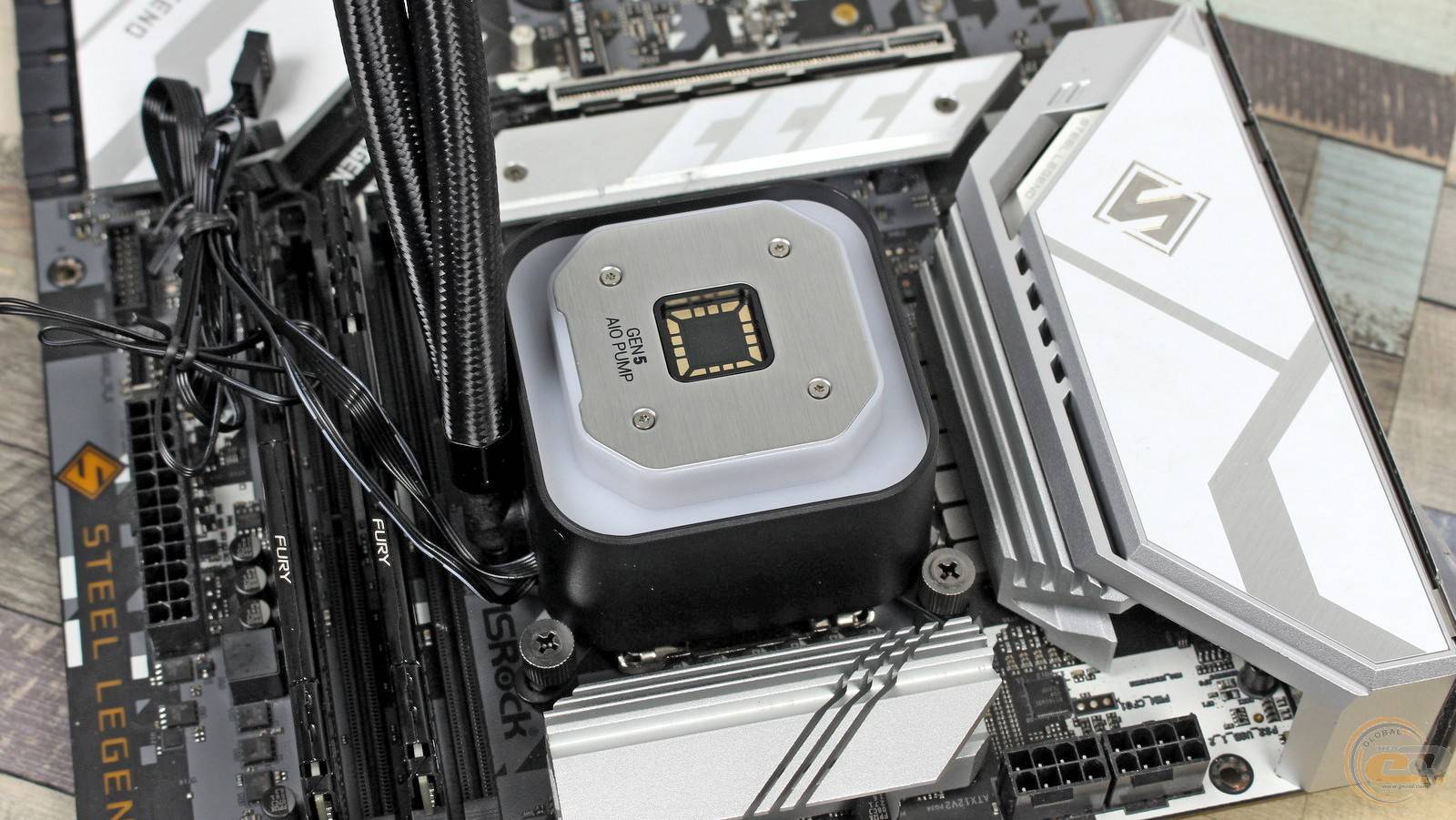

Після цього встановлюємо водоблок і фіксуємо його чотирма фігурними гвинтами.

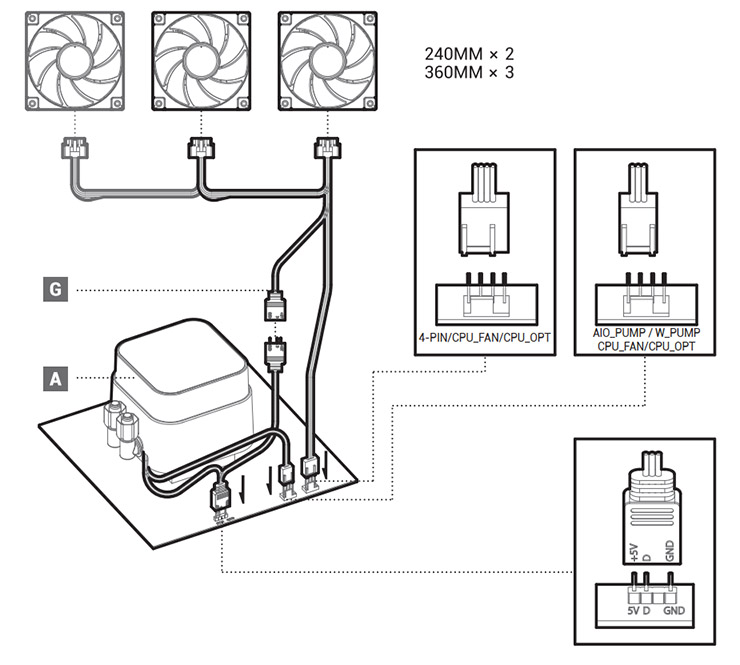

На завершення не забудьте під’єднати конектори живлення вентиляторів і помпи, підсвітки та USB-кабель для роботи LED-дисплею.

Для налаштування останнього передбачене ПЗ DeepCreative, яке можна завантажити з офіційного сайту виробника. Єдиним параметром, який потрібно буде змінити вручну, є шкала відображення температури — з градусів за Фаренгейтом (°F) на градуси за Цельсієм (°C). Додатково утиліта дозволяє моніторити стан процесора, відеокарти, пам'яті, дискового простору та мережевого з'єднання.

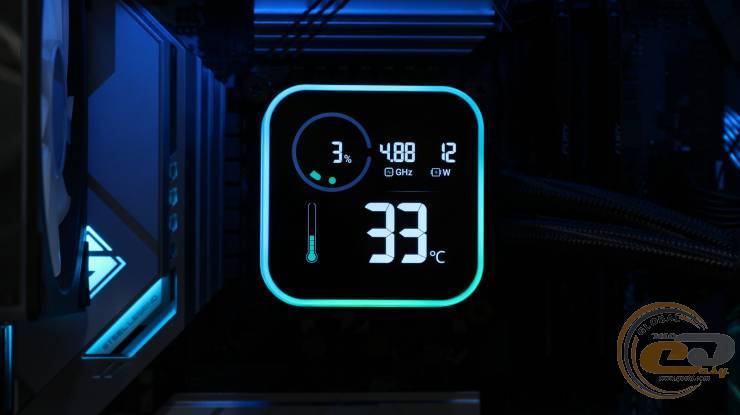

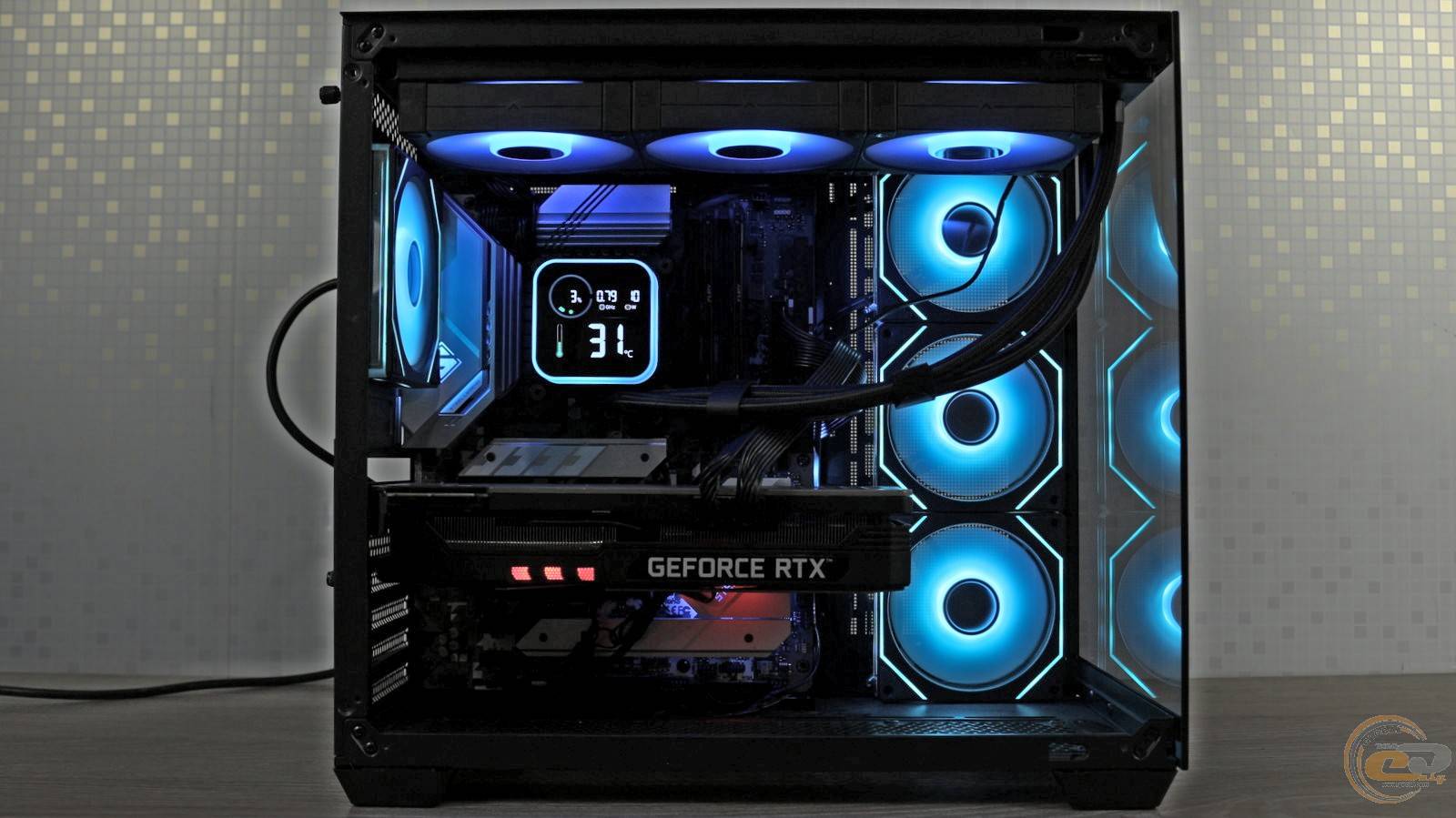

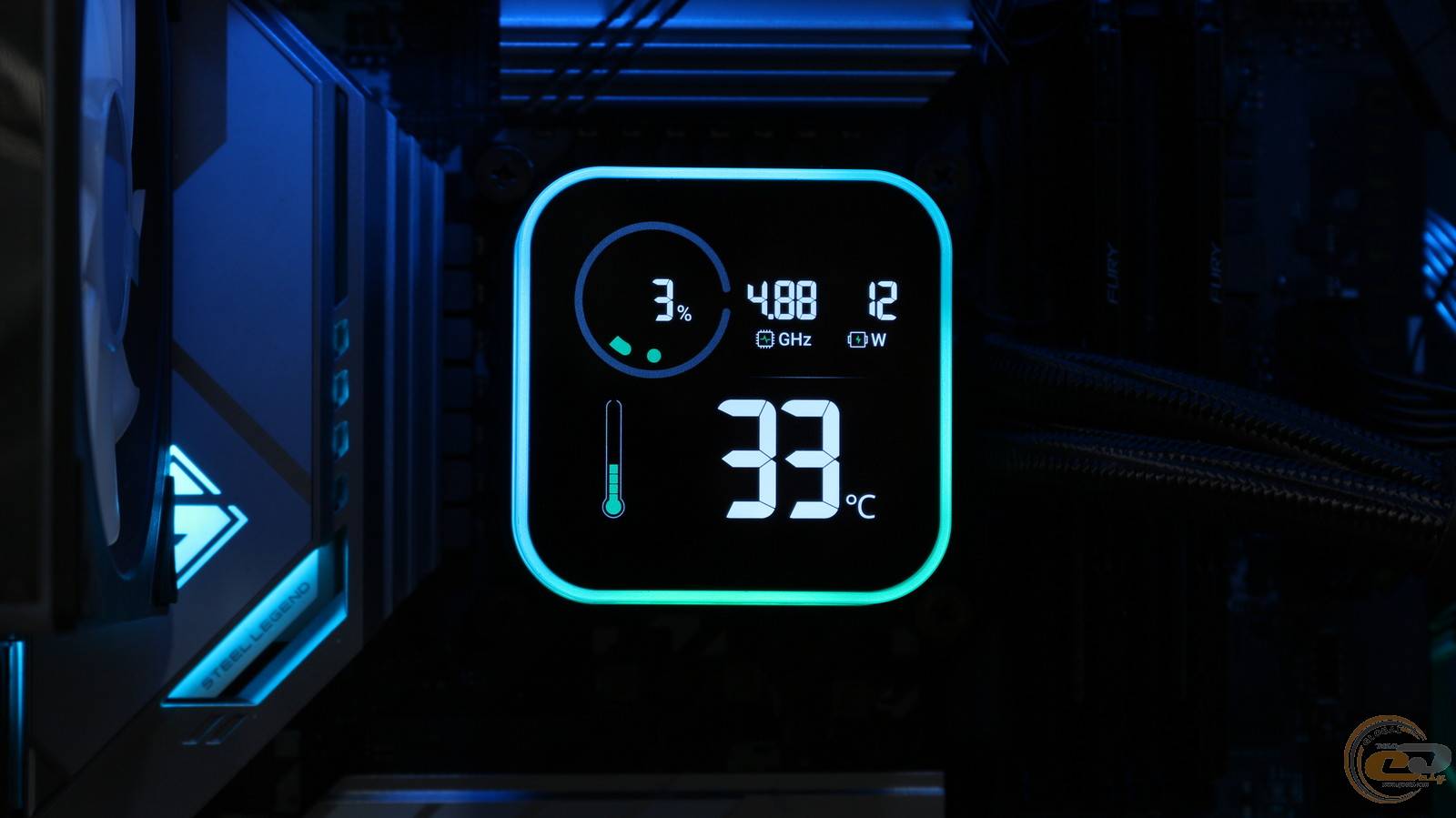

LED-дисплей відображає чотири параметри, які стосуються процесора: нагрівання, завантаженість, частоту та енергоспоживання. Відповідне візуальне оформлення допомагає легко сприймати цю інформацію і не губитися в числах. Виглядає все це доволі симпатично, чому сприяє також і підсвічування обрамлення верхньої частини водоблока.

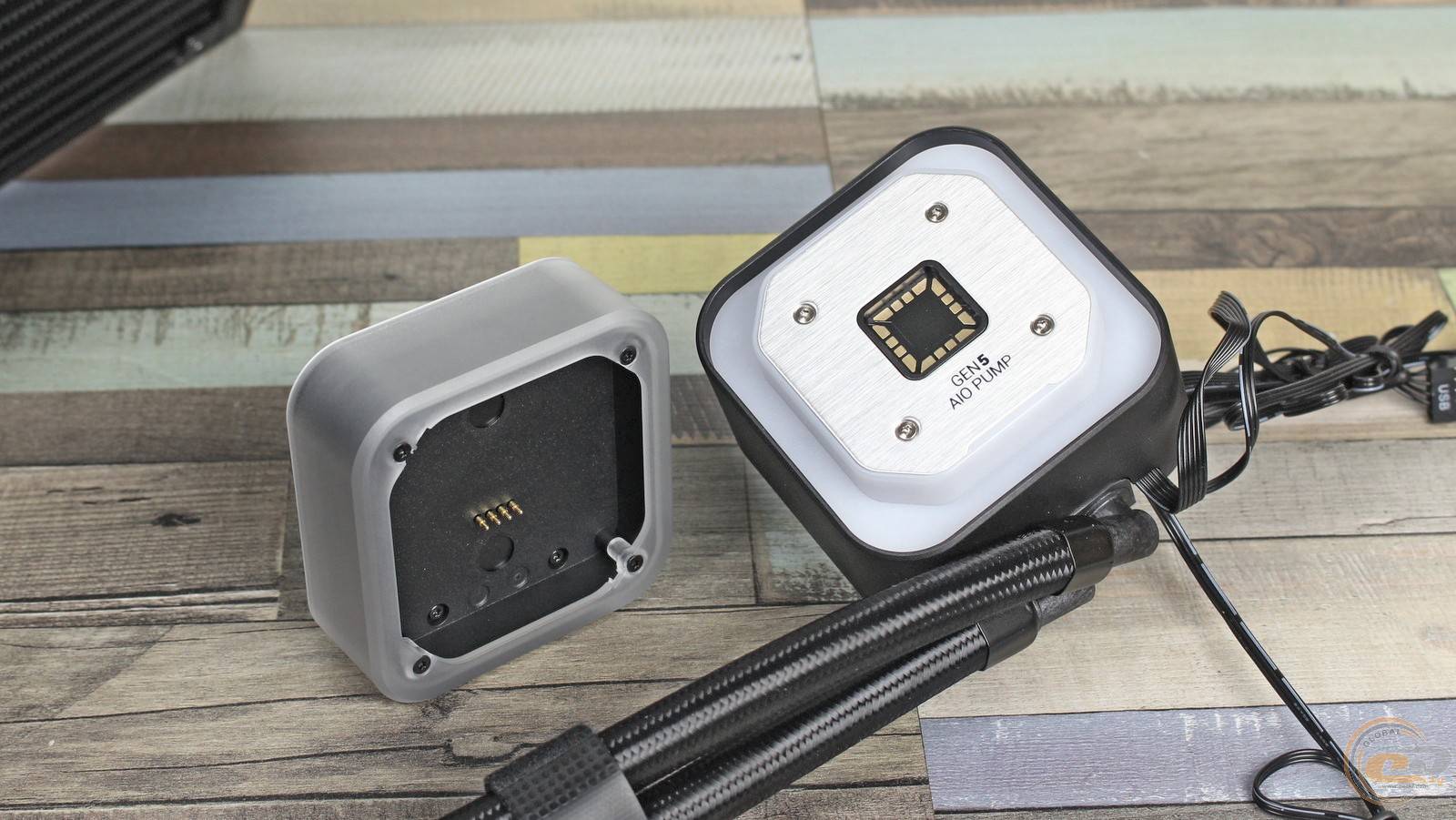

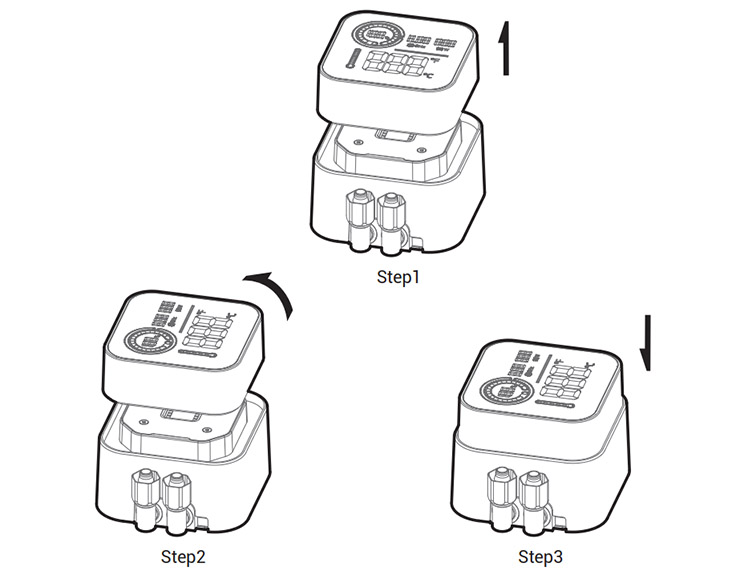

До речі, остання має магнітне кріплення й є знімною — це дозволяє змінити орієнтацію дисплею відповідно до способу розташування водоблока на материнській платі.

Також у DeepCool LQ360 передбачено ефектне підсвічування лопатей вертушок. В цілому для реалізації світіння усіх елементів кулера використовується всього лише один ARGB-роз'єм на материнській платі. І, звісно ж, це дає змогу синхронізувати їх підсвітку з іншими комплектуючими системи.

Що ж до процесу встановлення та налаштування, то він інтуїтивно зрозумілий і простий — з комплектною інструкцією в руках впорається навіть новачок. А як же у тестованої РСО справи з ефективністю?

Тестування

Під час тестування тильний 120-мм вентилятор корпусу був встановлений на видув, а три бокові — на вдув. Вони працювали зі швидкістю 1500-1600 об/хв.

В тесті AIDA Stress CPU частота процесора складала 4,6 ГГц при напрузі 1,312 В. В режимі Stress FPU частота знижувалася до 4,4 ГГц при напрузі 1,32 В.

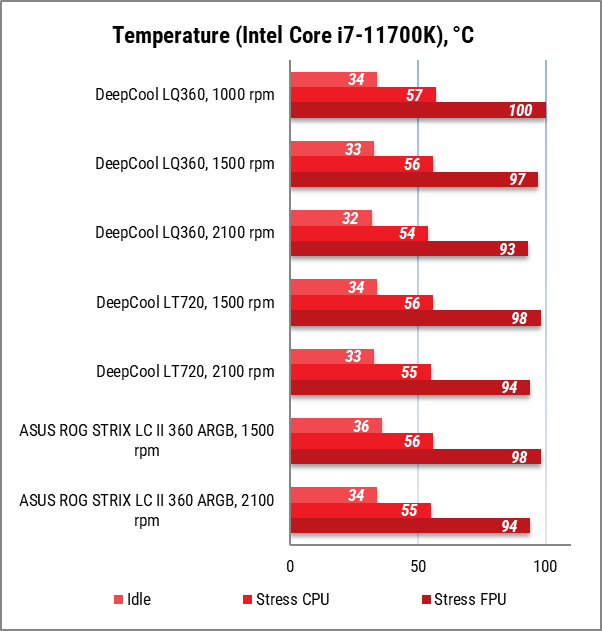

Оскільки температура в тестовій лабораторії становила досить гарячі +28°C, то при швидкості вентиляторів 1000 об/хв в тесті Stress FPU 8-ядерний Intel Core i7-11700K нагрівався до максимально допустимих 100°C.

Втім, після підвищення швидкості обертання вентиляторів до 1500 об/хв «камінь» охолоджувався до 97°C – це на 1°C менше, ніж у випадку з DeepCool LT720 WH та ASUS ROG Strix LC II 360 ARGB. Аналогічна перевага на рівні похибки є і при максимальних 2100 об/хв.

В інших режимах роботи, а саме в простої та у тесті Stress CPU, тестований кулер також має перевагу до 3°C над згаданими вище високопродуктивними 360-мм водянками.

Швидкість обертання лопатей, об/хв	Рівень шуму
1000	Тихий, комфортний
1300	Нижчий за середній, комфортний
1500	Середній, комфортний
1700	Вище середнього, комфортний
1900	Вище середнього, відносно комфортний
2100	Високий, некомфортний

Широкий діапазон швидкостей обертання супроводжується дуже різним рівнем шуму: при 1000 об/хв звук від вентиляторів тихий, при 1500 об/хв — знаходиться на все ще комфортному середньому рівні, а при максимальних 2100 об/хв — уже високий і некомфортний.

Підсумок

Рідинна система охолодження DeepCool LQ360 пропонує дуже високу продуктивність, яка знаходиться на одному рівні або навіть трішки вища в порівнянні з іншими пристроями цього форм-фактора. Очевидно, дається взнаки використання помпи з постійною дуже високою швидкістю роботи - 3400 об/хв. При цьому її гул не виділяється на тлі трьох 120-мм вентиляторів.

Взагалі в модельному ряду даного виробника є кілька РСО з ідентичною високою продуктивністю, але дещо іншим оформленням водоблока, його підсвітки та наявності на ньому екрану. У випадку з тестованою системою на дисплей виводяться чотири ключові показники процесора, причому змінити їх на якісь інші параметри неможливо. Втім, багато користувачів зрадіють можливості в режимі реального часу спостерігати саме за станом улюбленого «камінця». До того ж, це дало змогу дизайнерам зробити виведення параметрів дуже приємним та зручним для сприйняття.

В іншому – все аналогічно недавно протестованому кулеру DeepCool LP360: тріо 120-мм пропелерів з підсвіткою та спільним проводом, підтримка усіх сучасних та ряду застарілих платформ, а також локальні особливості з гарантійним терміном, який у деяких інтернет-магазинах складає лише один рік замість трьох.

Тож в цілому РСО DeepCool LQ360 залишила по собі гарне враження завдяки високій продуктивності, стильному дизайну та корисній функції моніторингу стану процесора.

Переваги:

• відмінна продуктивність у своєму сегменті;
• привабливе RGB-підсвічування водоблока та вентиляторів, яке можна синхронізувати через ПЗ материнської плати;
• наявність на водоблоці дисплею з інформацією про поточний стан процесора.
• вентилятори на основі гідравлічних підшипників;
• один спільний провід для трьох вентиляторів суттєво спрощує кабель-менеджмент;
• підтримка всіх актуальних і найбільш затребуваних платформ минулих років;
• простота встановлення;
• наявність білої та чорної версій, а також більш компактних 240-мм їх варіацій.

Особливості:

• відсутність підтримки платформ Intel Socket LGA2011 / LGA2011-3 / LGA2066 та AMD Socket sTRX4 / sTR4;
• некомфортний рівень шуму при високій швидкості обертання вентиляторів.

Автор: Олесь Пахолок

Висловлюємо подяку компанії DeepCool за надану для тестування РСО.
