Огляд рідинної системи охолодження DeepCool LP360: екран на додачу

Як же шкода, коли потенціал дорогого процесора не розкривається повною мірою через недостатньо ефективну систему охолодження. А щоб такого не було, на ринку є чимало трисекційних рідинних кулерів, із якими навіть багатоядерні “камінці” зможуть працювати на частотах, максимально наближених до заявлених у їхніх технічних характеристиках.

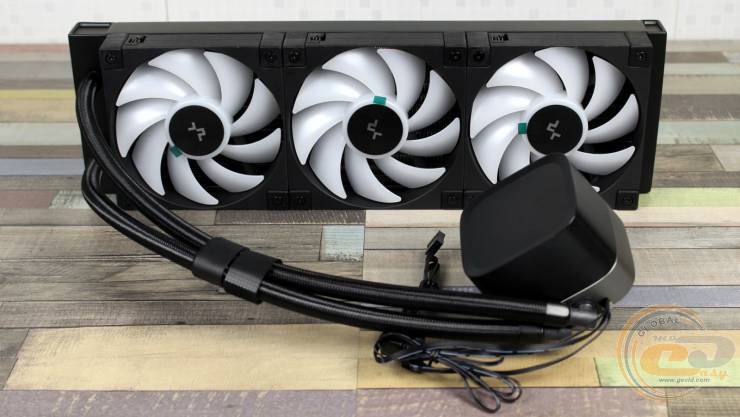

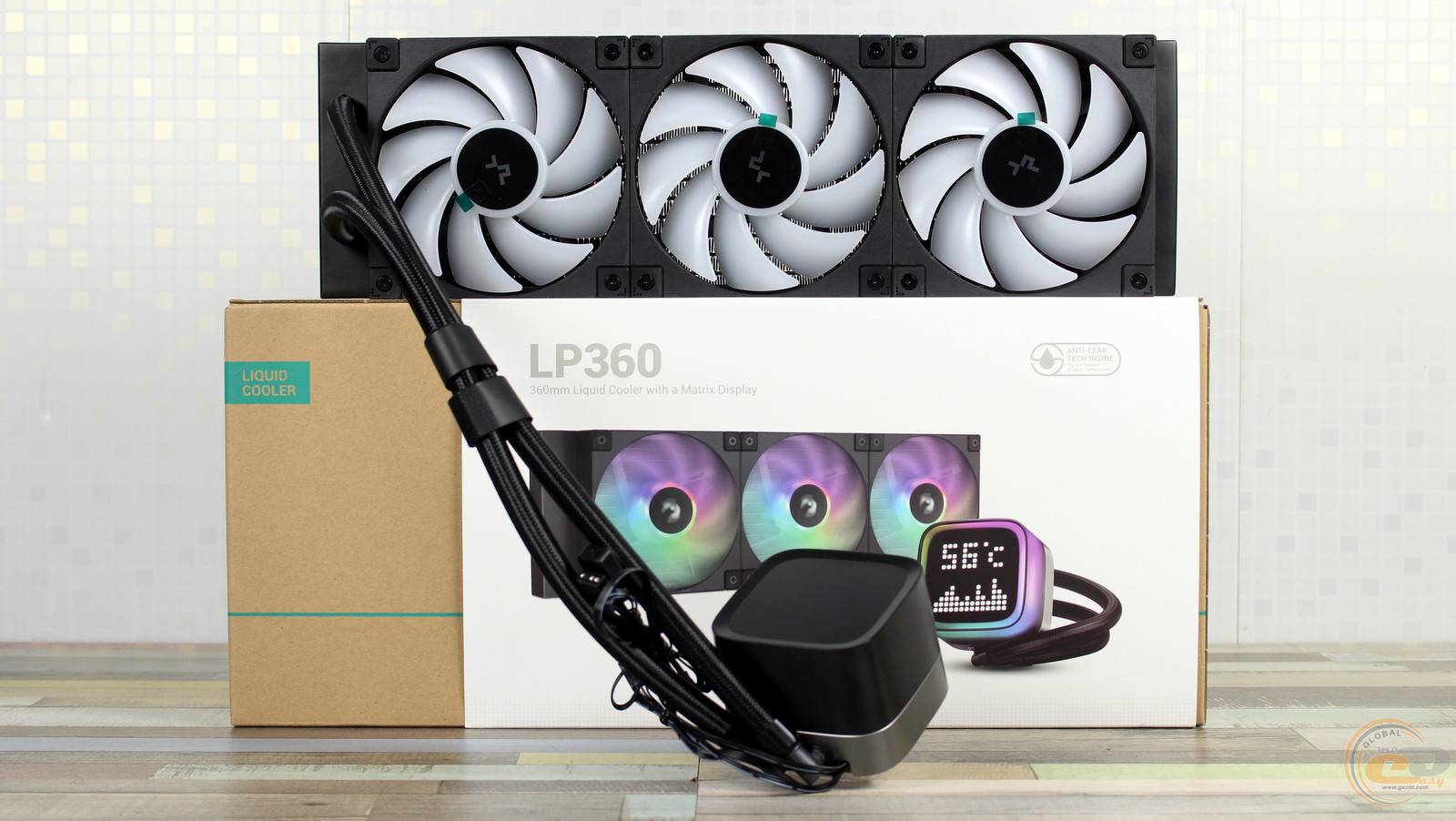

Одним із таких пристроїв є РСО DeepCool LP360. Вона дуже схожа на протестовану нами раніше DeepCool LT720 WH, але обійдеться своєму покупцю на ₴900 або $20 дорожче. За ці кошти власник отримає бонус у вигляді екрану, який гарно доповнить системник із прозорою боковиною. А про інші аспекти, зокрема продуктивність даної водянки, ви дізнаєтеся далі в матеріалі.

Специфікація

Модель	DeepCool LP360
Підтримка процесорних роз'ємів	AMD Socket AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Вага	1,716 кг
Термоінтерфейс	Термопаста, нанесена на основу
Довжина з'єднувальних шлангів (власні виміри)	410 мм (410 мм)
Радіатор
Матеріал	Алюміній
Розміри (власні виміри)	402 х 120 х 27 мм (420 х 120 х 27 мм)
Водоблок
Розміри, власні виміри	91 х 78 x 63 мм
Роз'єм живлення	3-контактний
Швидкість роботи помпи	3400 об/хв ± 10%
Довжина кабелю живлення / LED	28 см / 72 см
Напруга	12 В
Струм споживання	0,35 А
Потужність споживання	4,2 Вт
Дисплей	LED
Матеріал корпусу	Пластик
Матеріал підошви	Мідь
Розміри основи, власні виміри	54 х 54 мм
Довжина кабеля живлення / підсвітки вентиляторів / USB підсвітки вентиляторів	27,5 / 48 / 67 см
Вентилятори
Модель	DeepCool FD12 ARGB (DF1202512CM)
Розміри	120 х 120 х 25 мм
Кількість	3
Тип підшипника вентилятора	Hydro Bearing (гідравлічний)
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
Напруга живлення	12 В
Споживаний струм	До 0,22 А
Енергоспоживання	2,64 Вт
Швидкість обертання	600 – 2400 об/хв ± 10%
Рівень шуму	До 38,71 дБА
Максимальний повітряний потік	72,14 CFM (122,64 м3/год)
Статичний тиск	3,48 мм H2O
LED-підсвічування вентиляторів	ARGB
Довжина кабеля живлення / підсвітки вентиляторів	50 / 50 см
Сайт виробника	DeepCool
Сторінка продукту	DeepCool LP360

Паковання та комплектація

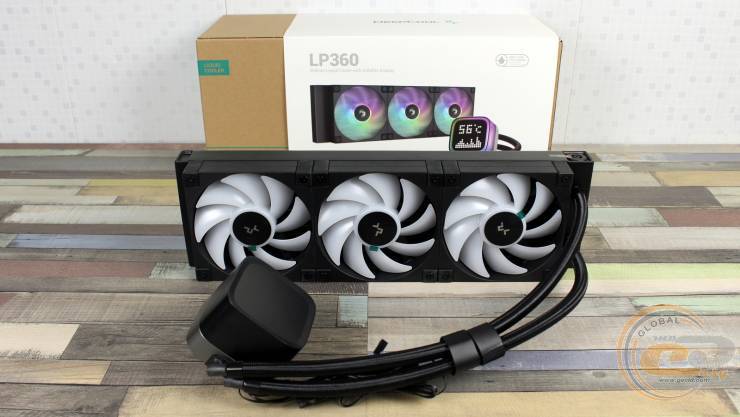

Коробка, виконана у вже звичному для DeepCool стилі, поєднує в собі простий картон для надійного транспортування пристрою та накладку з детальною інформацією про нього.

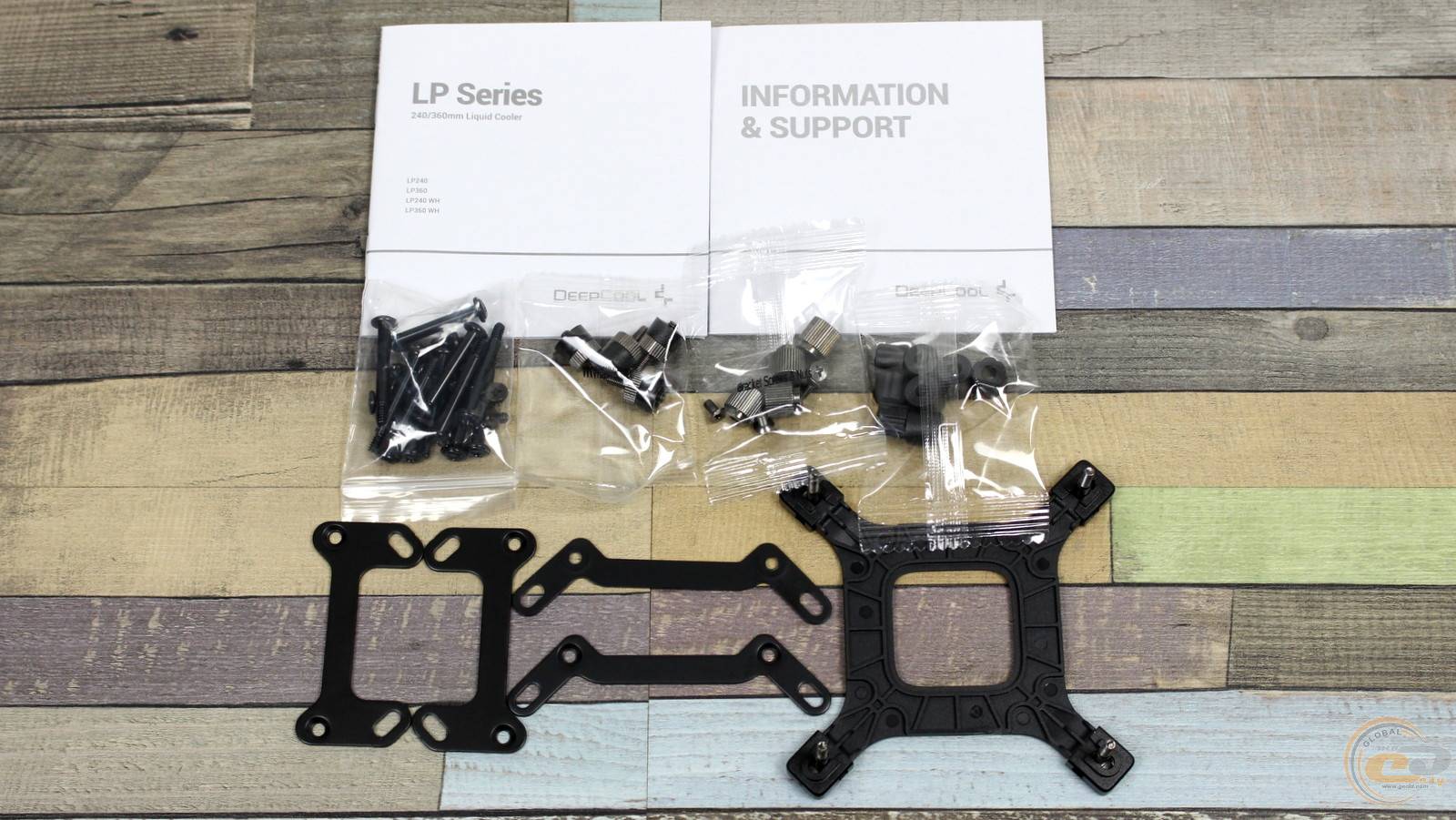

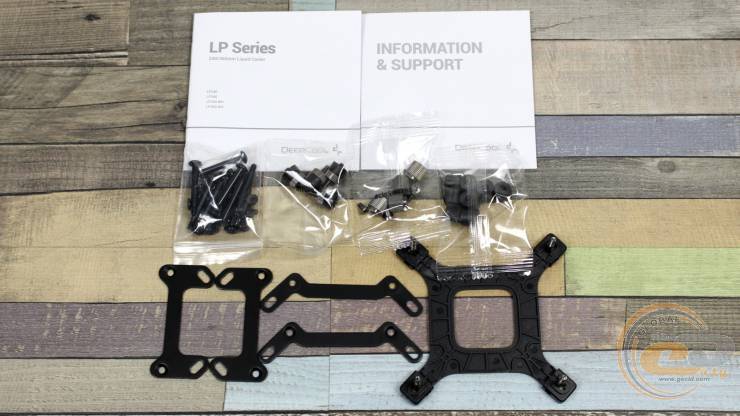

РСО традиційно супроводжуються багатою комплектацією - так є і у нашому випадку. До неї входять: підсилювальна пластина для платформ Intel, кронштейни, стійки та гвинти для фіксації радіатора та водоблока, а також паперова документація, універсальна для 240- та 360-мм версій водянки.

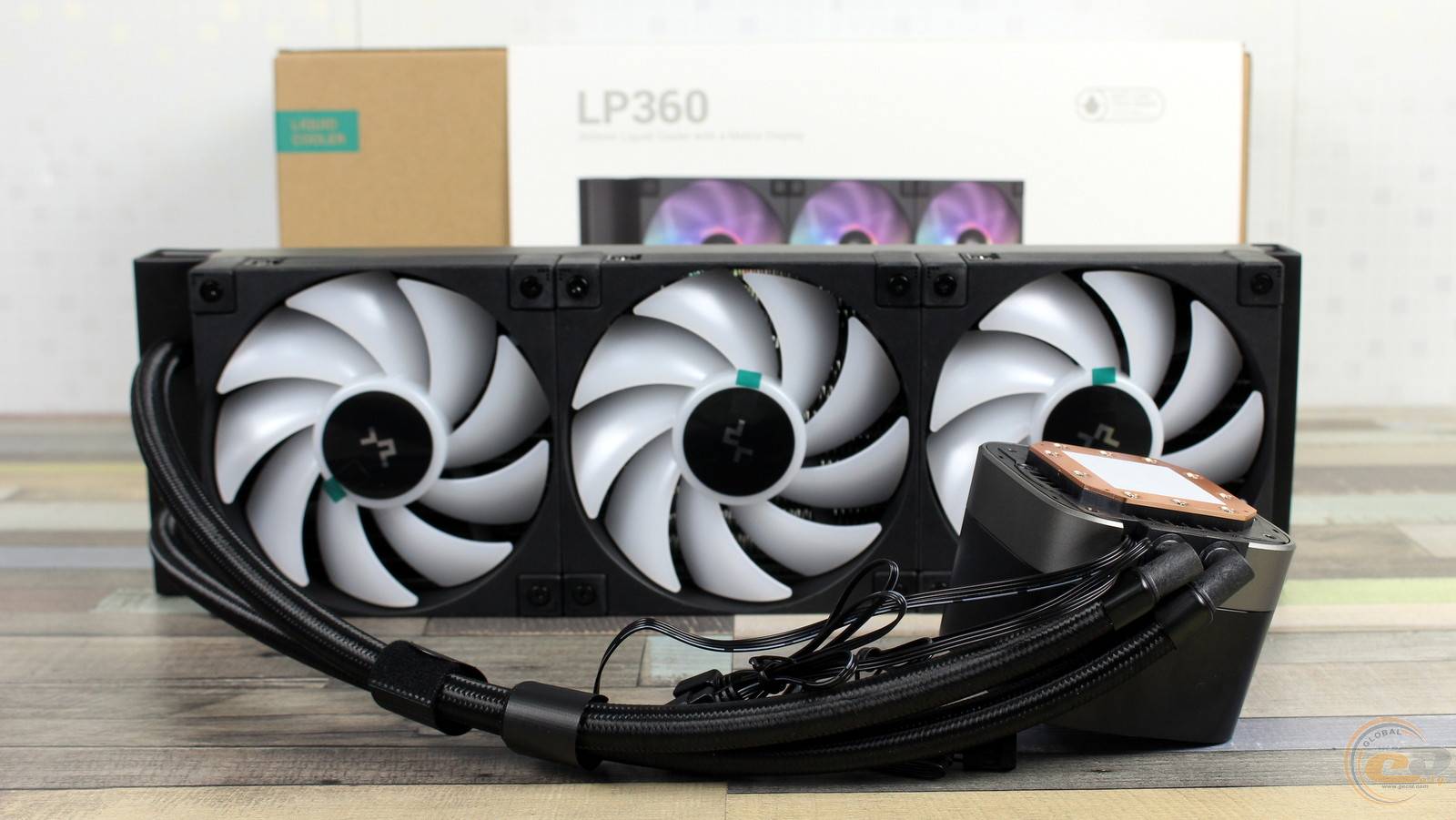

Зовнішній вигляд та конструкція

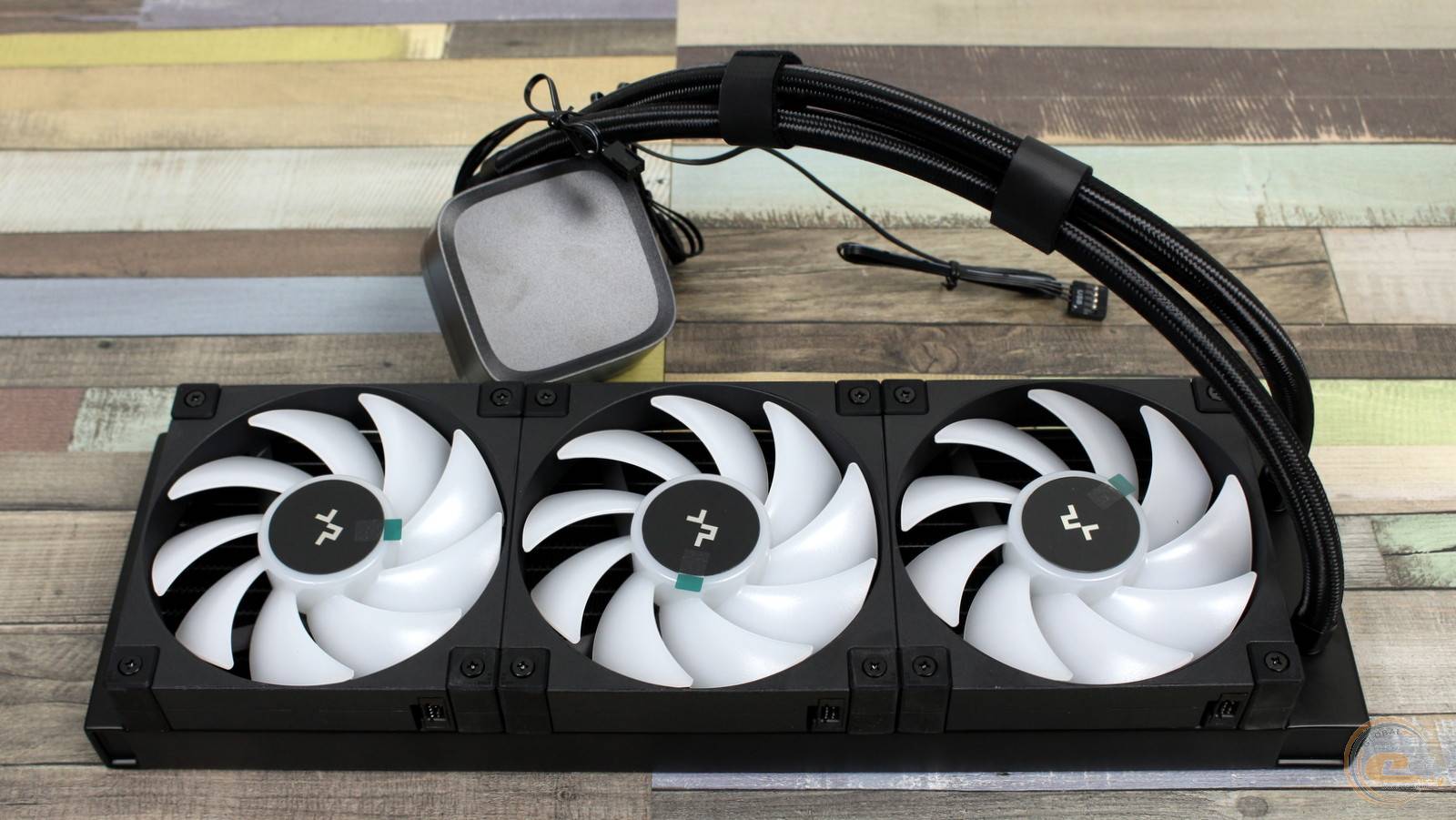

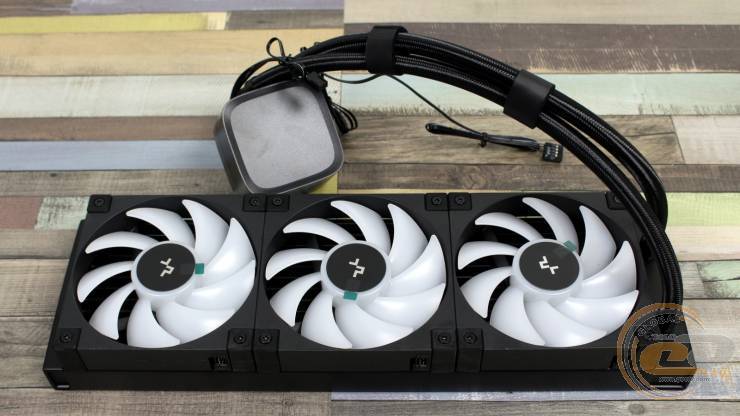

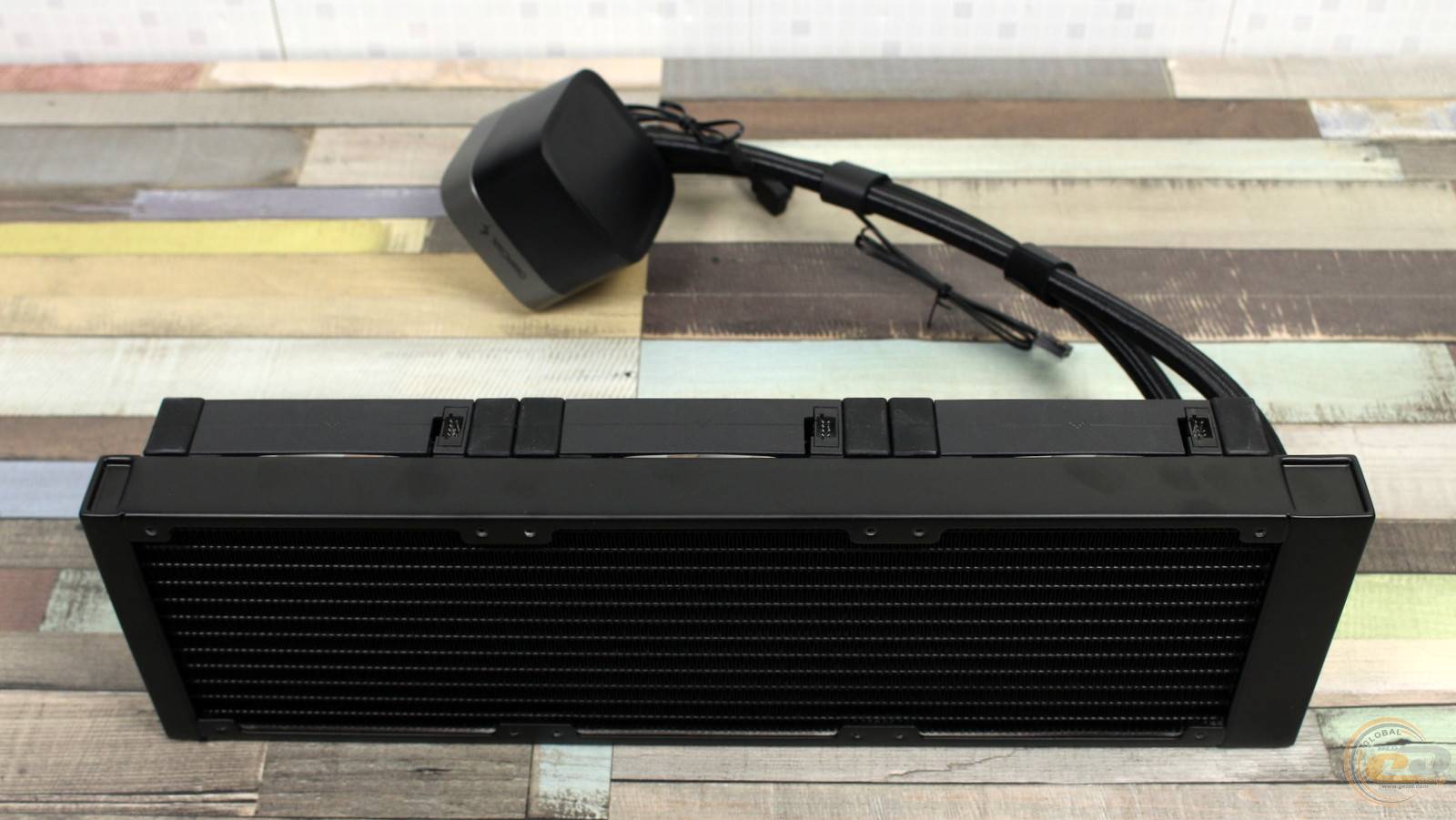

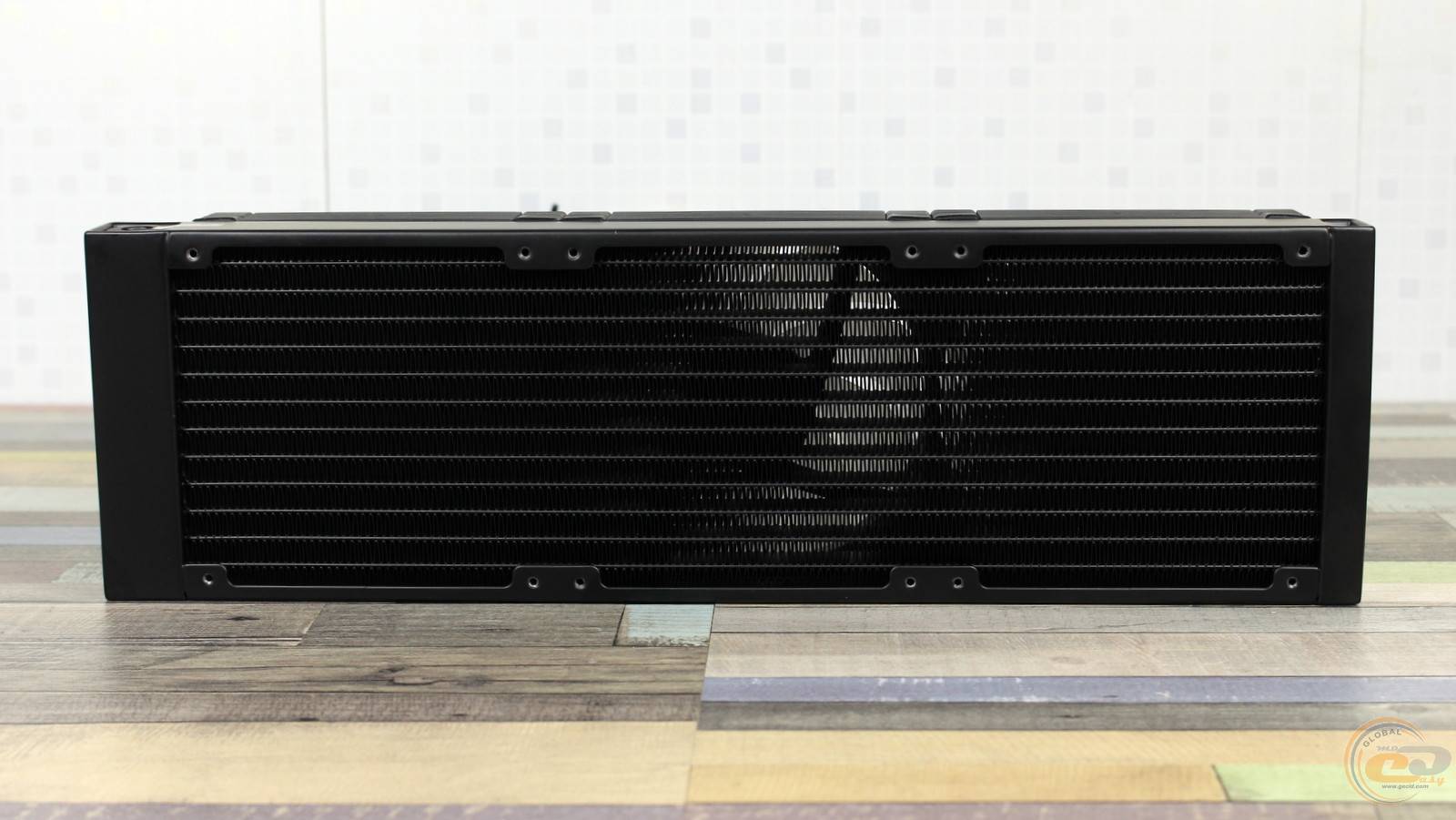

Радіатор DeepCool LP360 має звичні розміри 402 х 120 х 27 мм і типовий чорний окрас. А для прихильників світлих тонів дана РСО доступна також у білому кольорі.

Холодоагент циркулює по чотирнадцяти горизонтальних каналах, розташованих по всій довжині пристрою. А між ними маємо традиційну металеву “гармошку” з кроком 1,2 мм, яка покликана збільшити площу відведення тепла. В результаті отримуємо щільність 19 FPI (або пластин на дюйм).

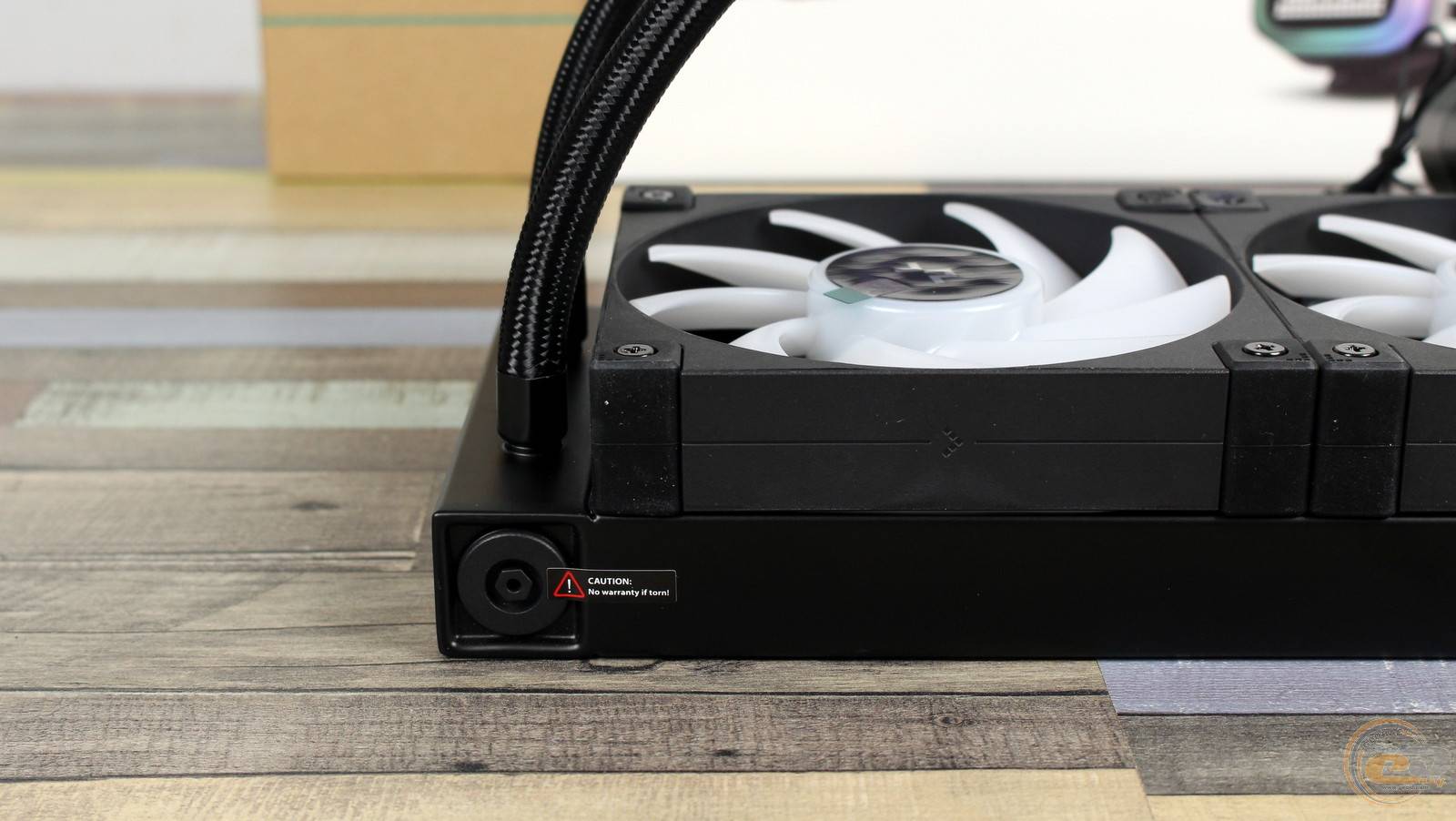

Із цікавого — на радіаторі наявний випускний клапан, що врівноважує тиск у системі та зменшує таким чином ймовірність витоку. Поміщену на ньому гарантійну пломбу варто поберегти протягом трьох років з моменту купівлі. До речі, майте на увазі, що деякі інтернет-магазини надають гарантію на цей охолоджувач лише на один рік.

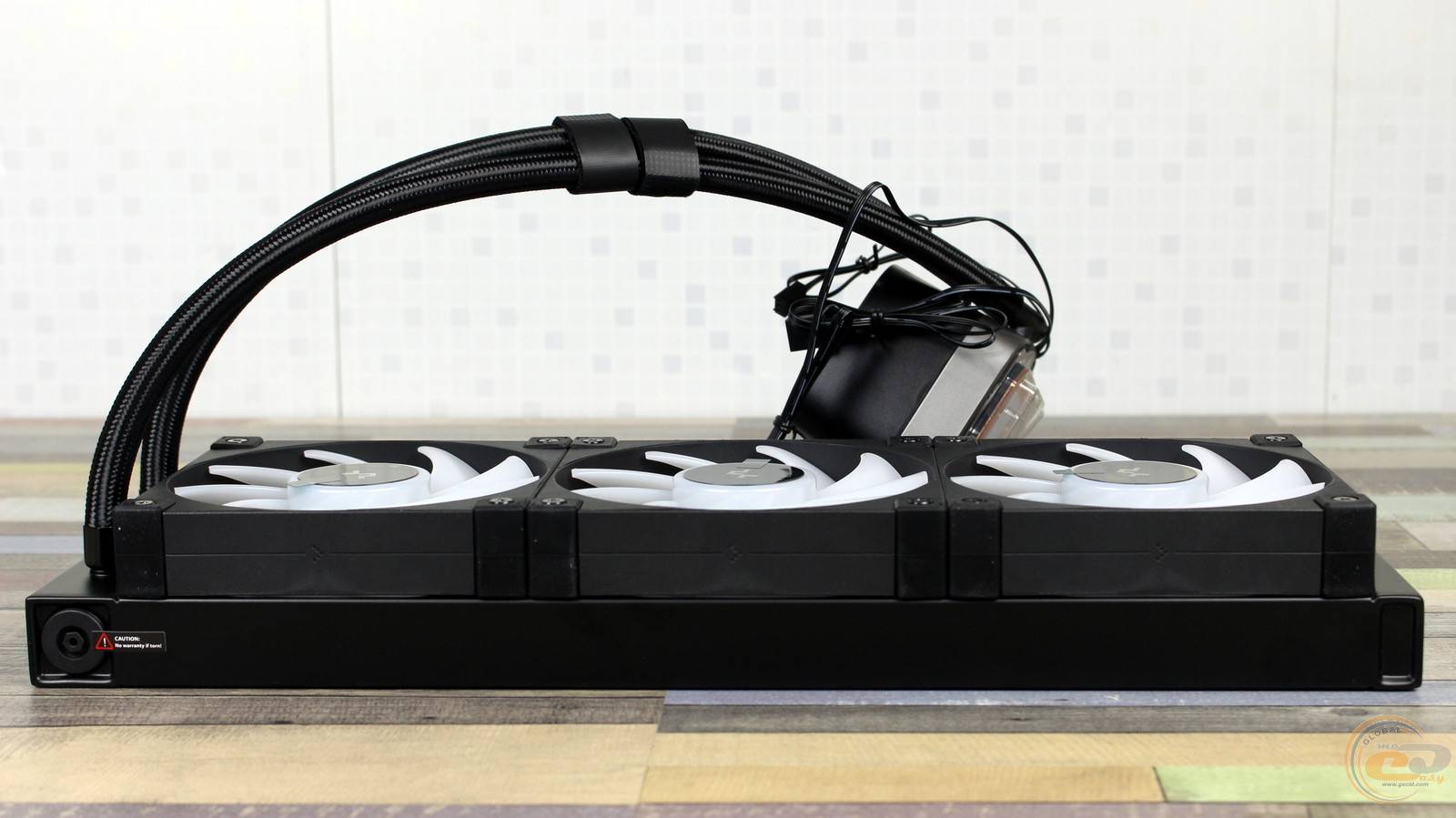

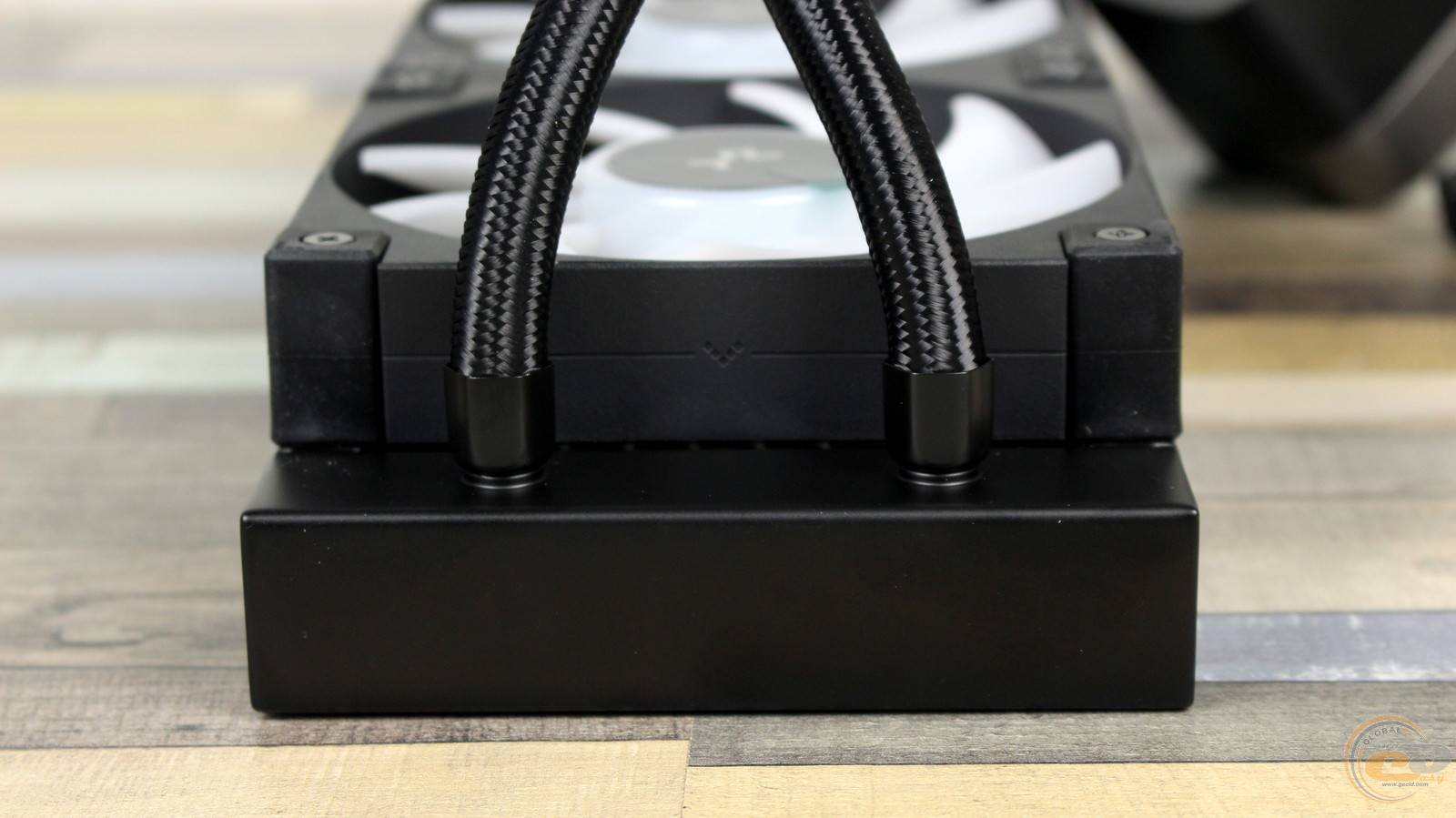

Шланги DeepCool LP360 в нейлоновому обплетенні виходять із корпусу радіатора під прямим кутом.

Вони мають довжину 410 мм і товщину 12 мм. А для трубко-менеджменту тут передбачена пара стяжок.

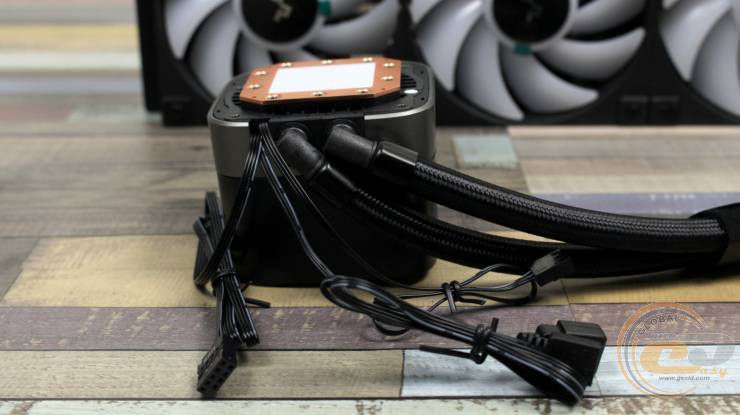

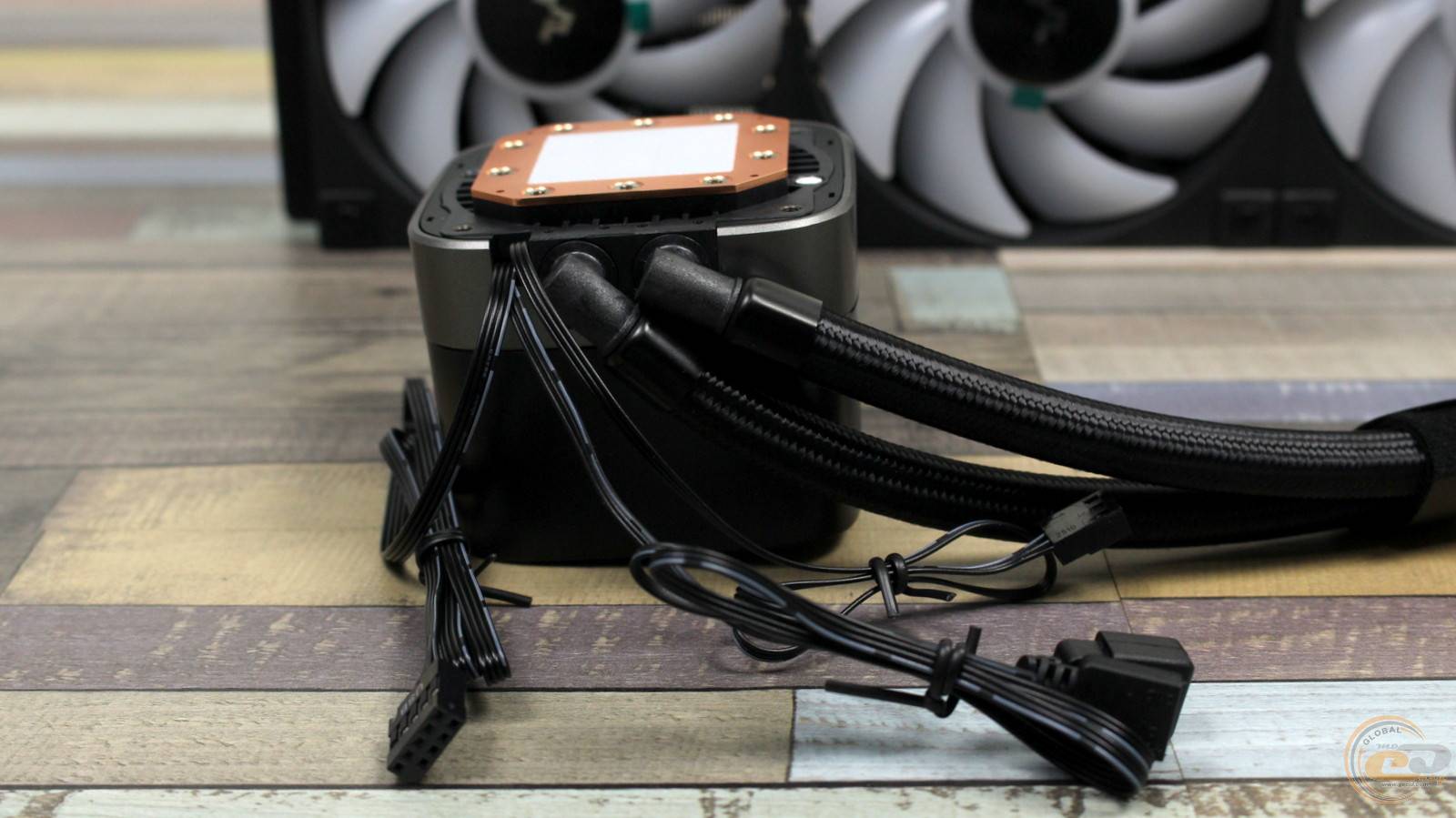

До водоблока шланги підведені також під прямим кутом, але уже за допомогою рухомих фітингів. А з нього виходять три кабелі: трьохконтактний для живлення помпи, USB для роботи інтегрованого дисплею та кабель із двома роз’ємами ARGB-підсвітки. Довжини усієї трійці цілком достатньо для їх зручного під’єднання.

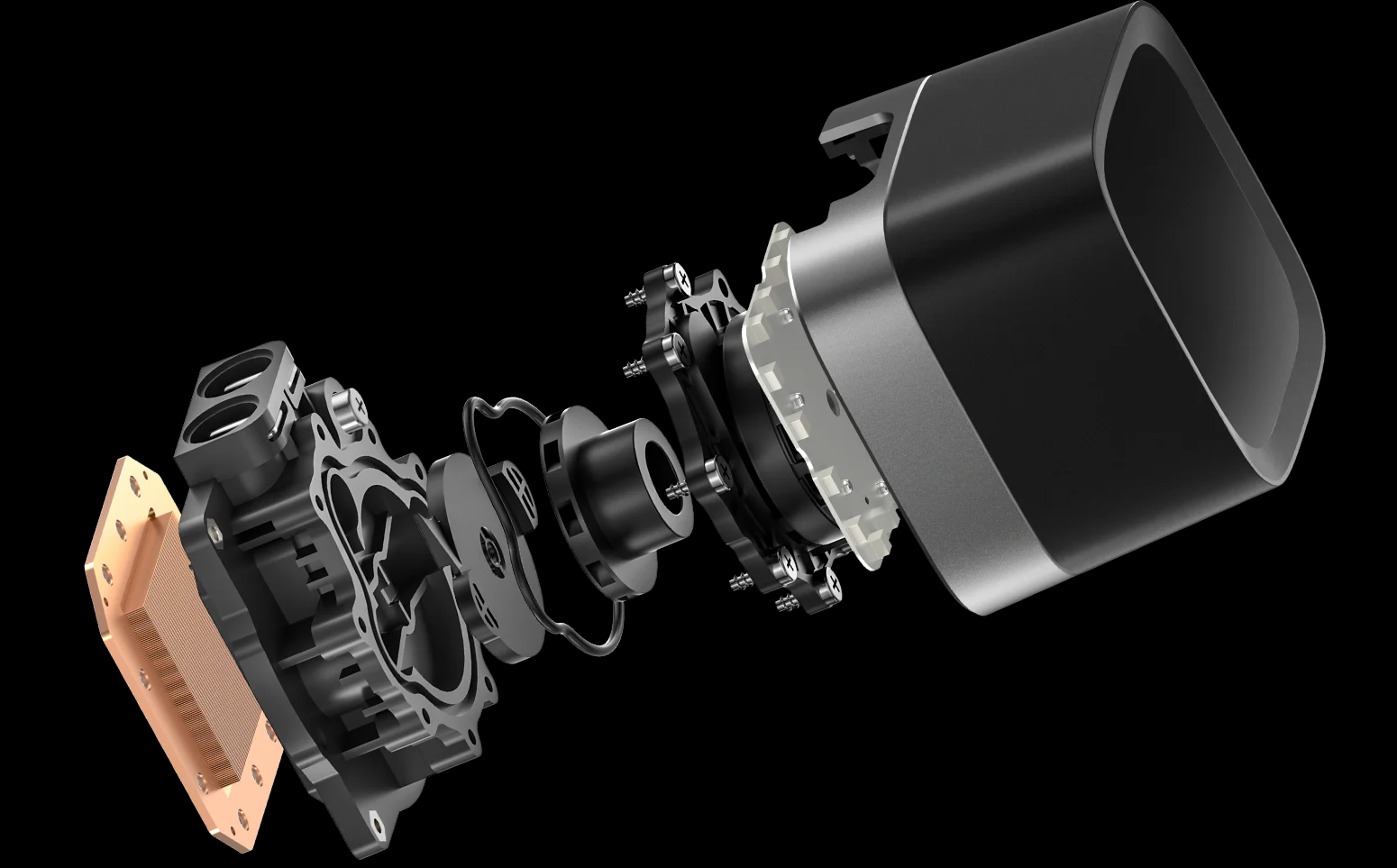

Всередині матового пластикового корпуса розмірами 91 х 78 x 63 мм захована помпа. До її складу входить 3-фазний 4-полюсний двигун, який працює з досить високою швидкістю — 3400 об/хв. А оскільки роз’єм живлення тут 3-контактний, то зміна частоти обертання не передбачена. При цьому помпа споживає 4,2 Вт електроенергії (0,35 А при 12 В).

До речі, даний елемент обладнаний підсвіткою і екраном, про які ми детальніше розповімо далі.

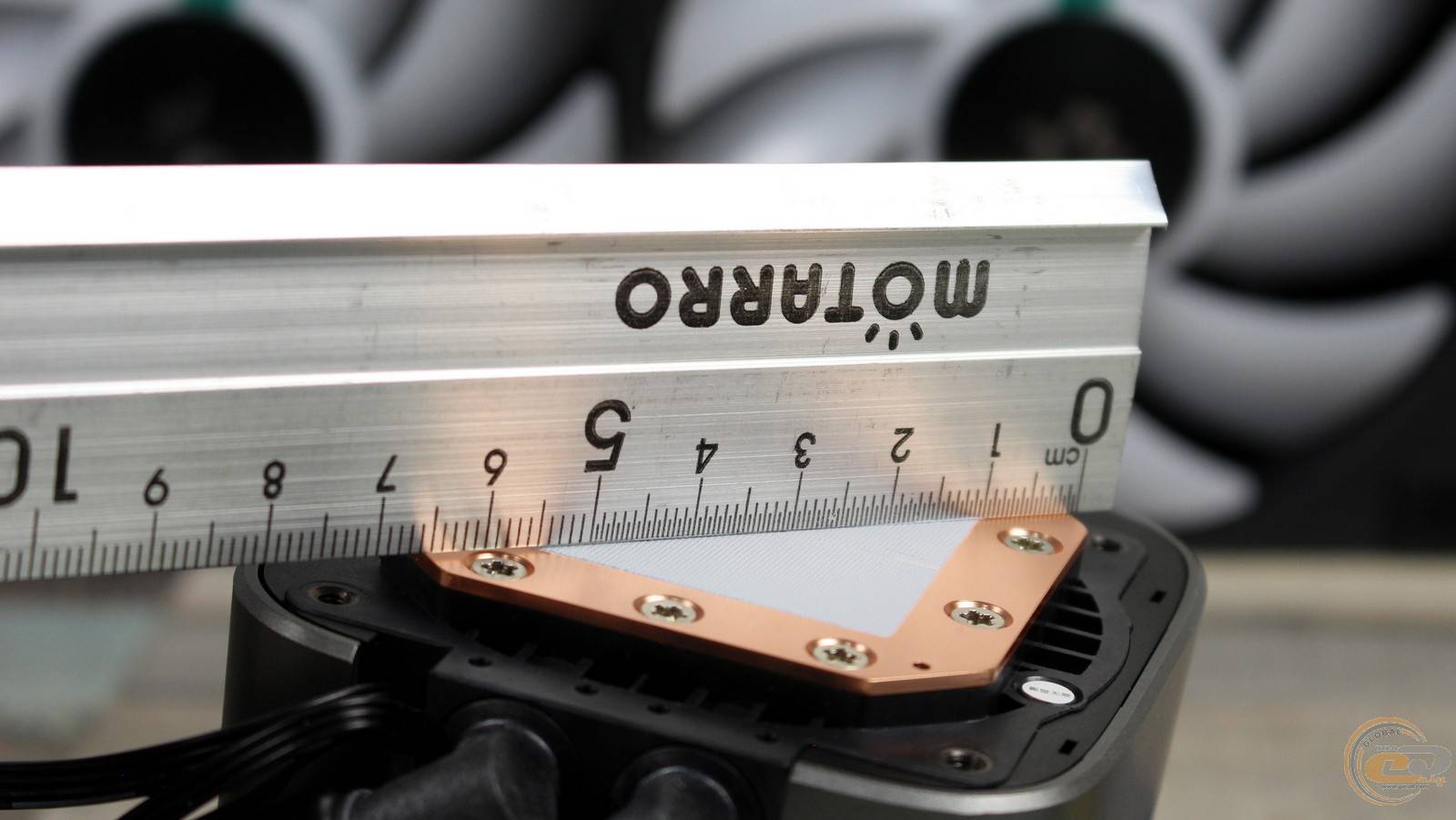

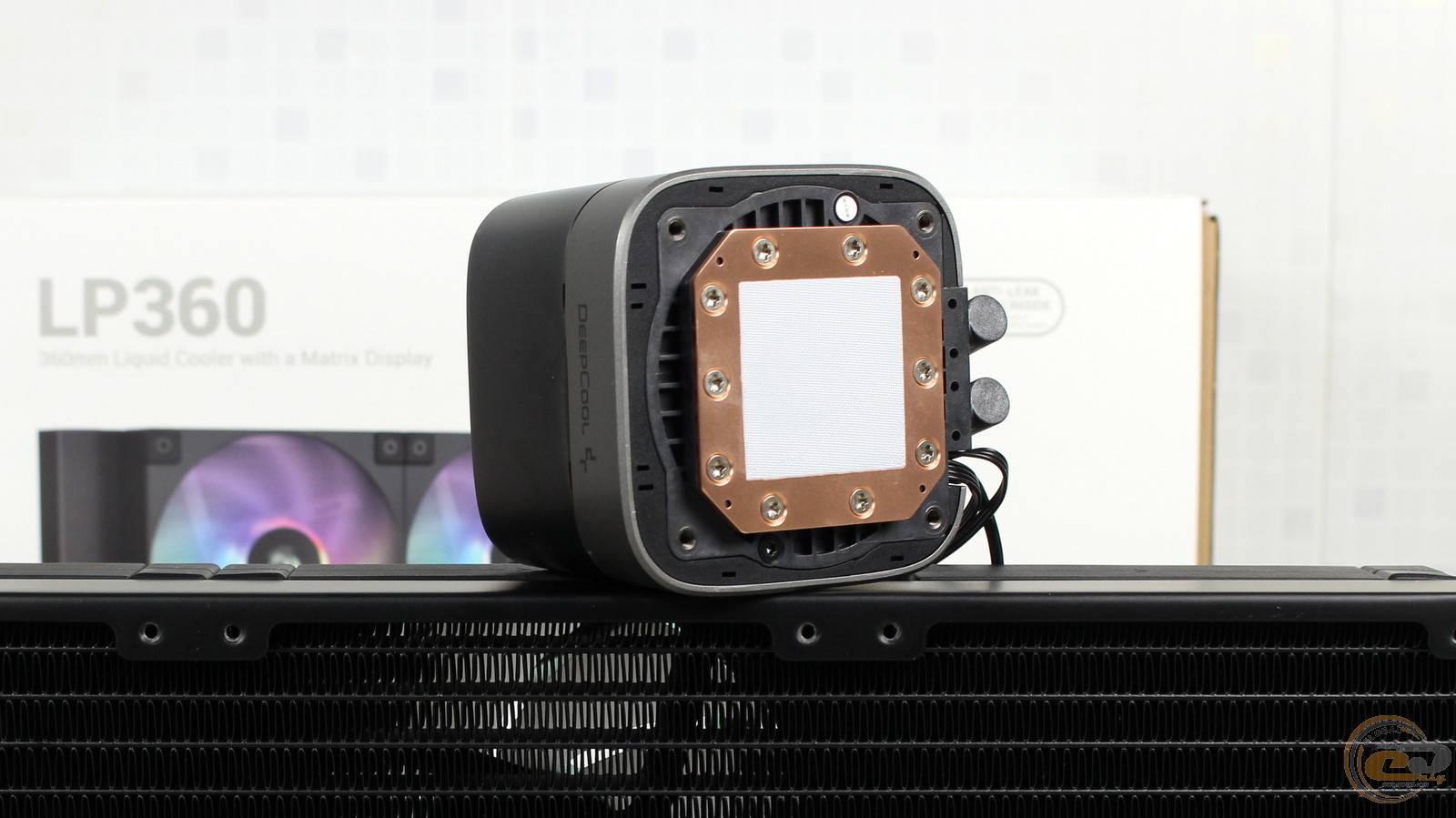

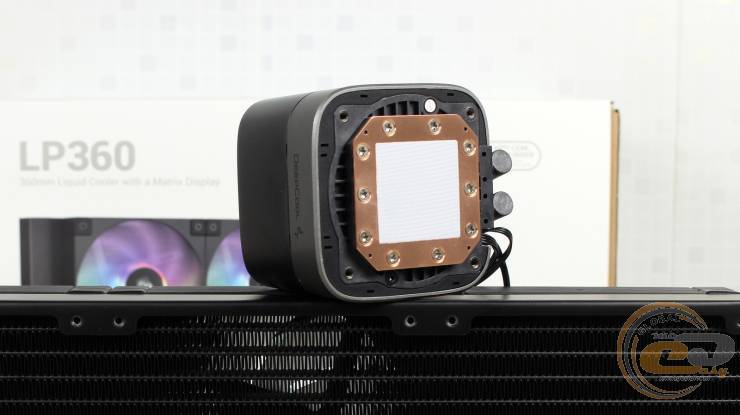

Відведення тепла від процесора здійснюється через основу розмірами 54 х 54 мм.

Її рівна поверхня сприяє хорошому контакту з теплорозподілювальною кришкою. Термопаста сюди вже нанесена, а під час транспортування вона захищена пластиковим блістером. Втім, додаткового шприца з термопастою в комплекті постачання не передбачено.

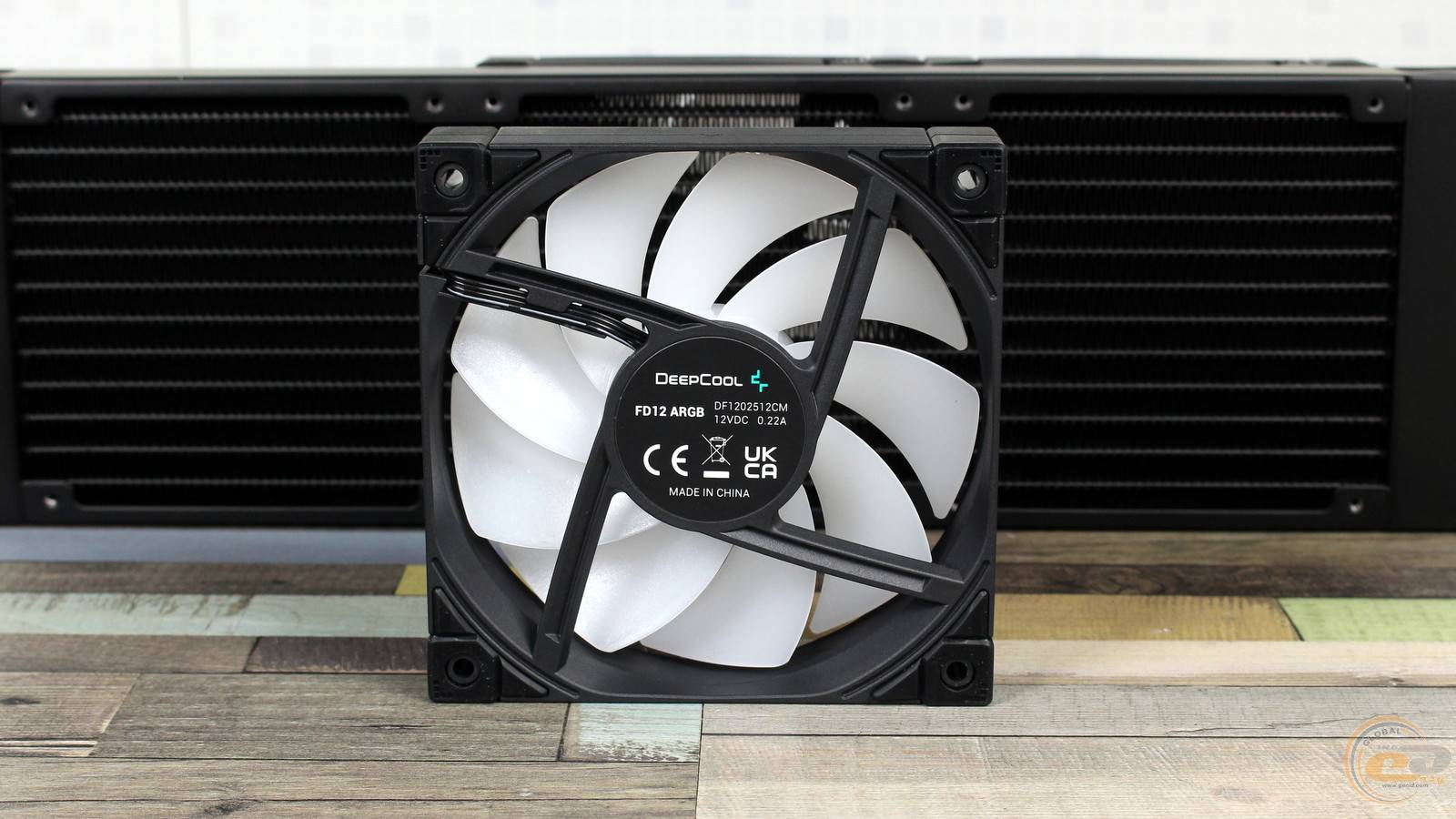

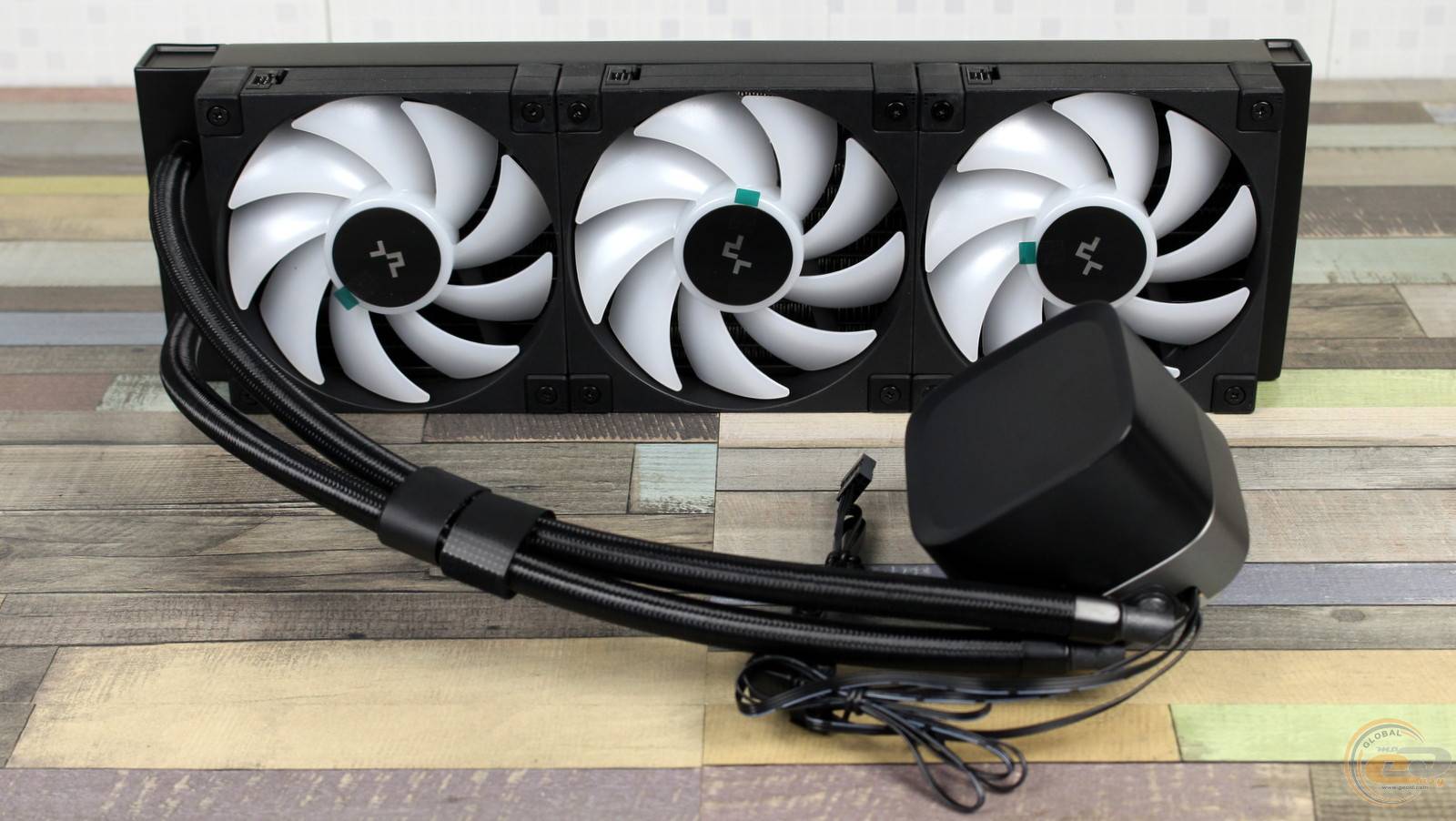

Три 120-мм пропелери DeepCool FD12 ARGB (DF1202512CM) мають звичний 25-мм профіль. Вони засновані на гідравлічних підшипниках (Hydro Bearing), а в місцях їкріплення передбачено антивібраційні прокладки. Водночас світлі лопаті як би натякають на наявність усередині світлодіодів, що забезпечують яскраве ARGB-підвічування.

Енергоспоживання кожного вентилятора не перевищує 2,64 Вт (0,22 А при 12 В). Виробник обіцяє регулювання швидкості їхнього обертання в широкому діапазоні — від 600 до 2400 об/хв. При цьому рівень шуму може досягати досить гучних 38,7 дБА. Максимальний повітряний потік, створюваний вертушкою, становить 72 CFM або 122 м³/год, а статичний тиск — 3,48 мм вод. ст.

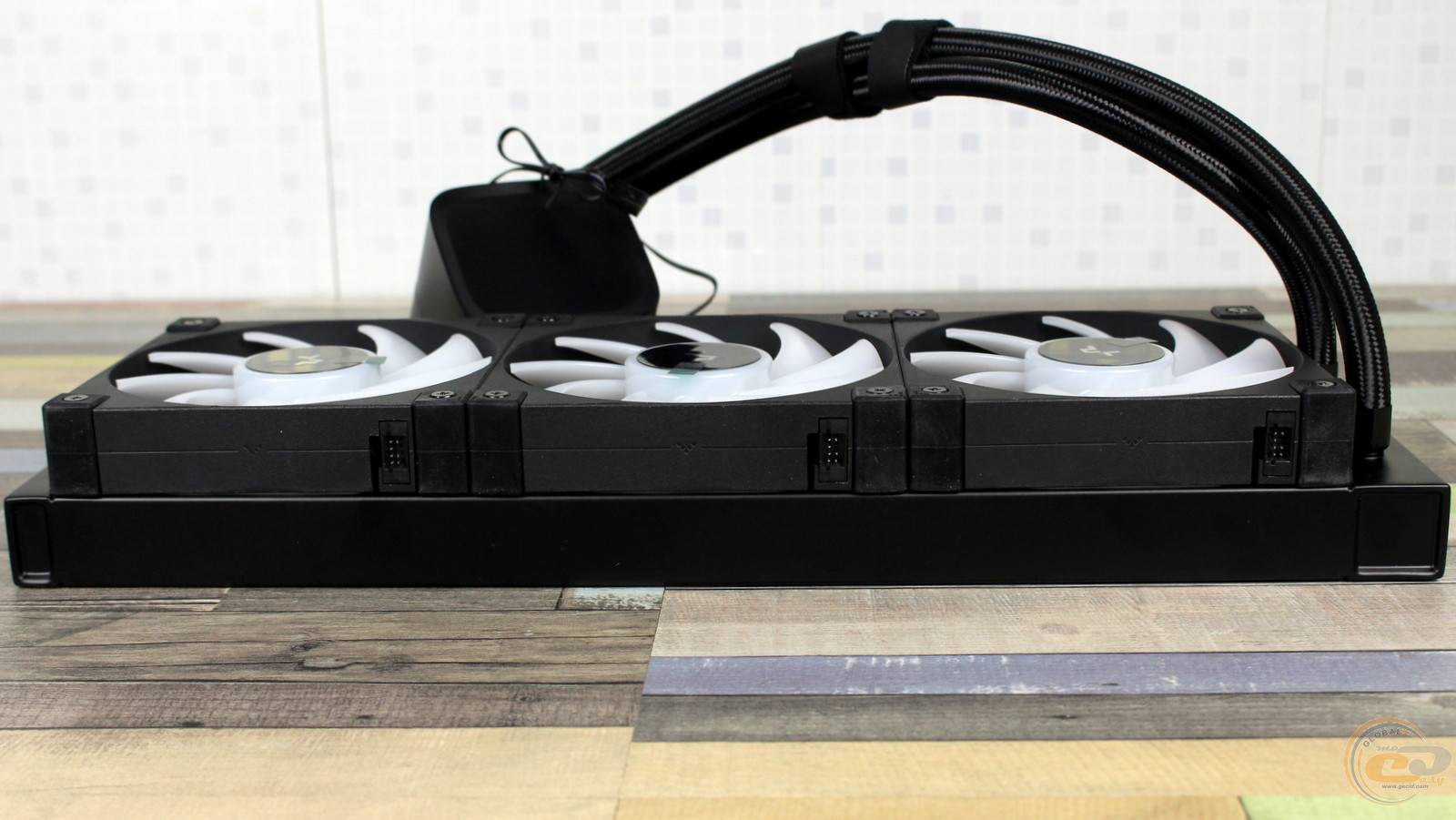

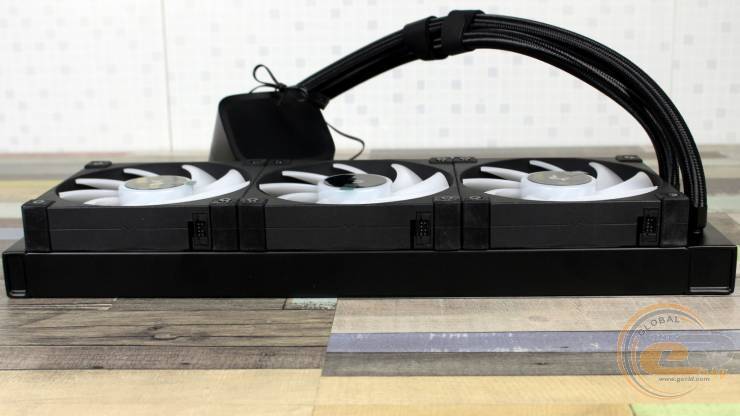

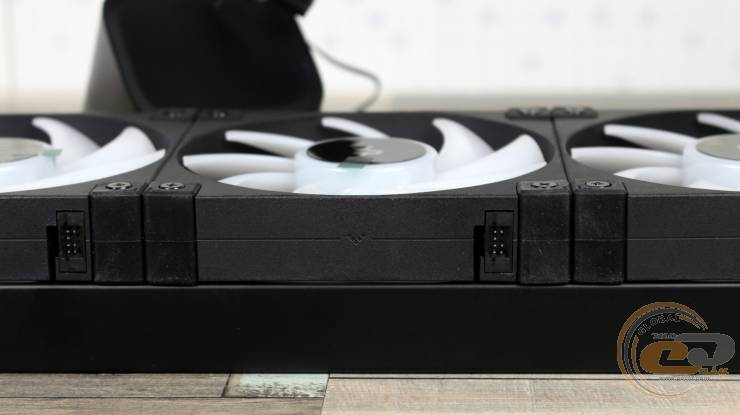

На кожному вентиляторі присутній роз’єм,...

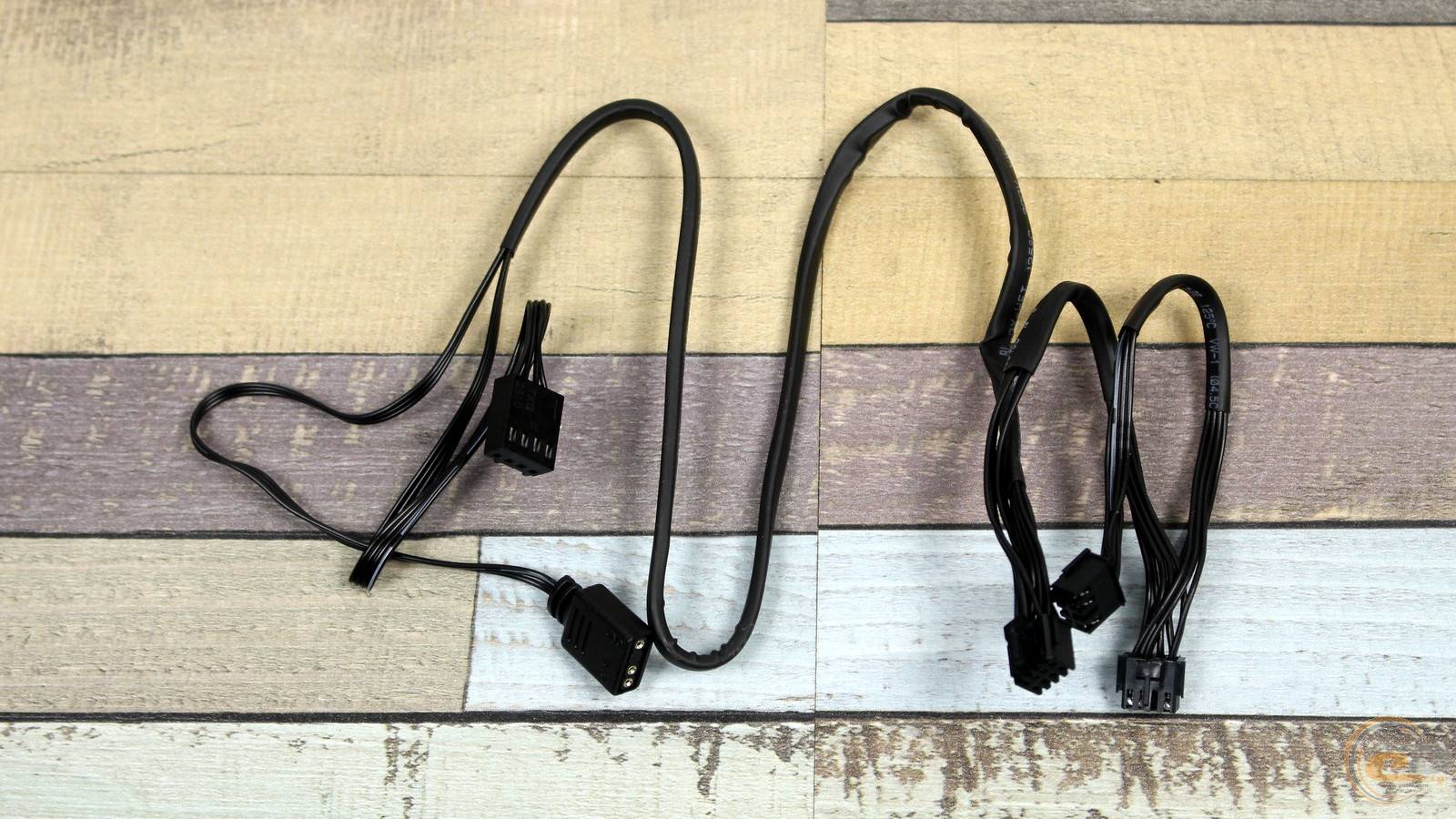

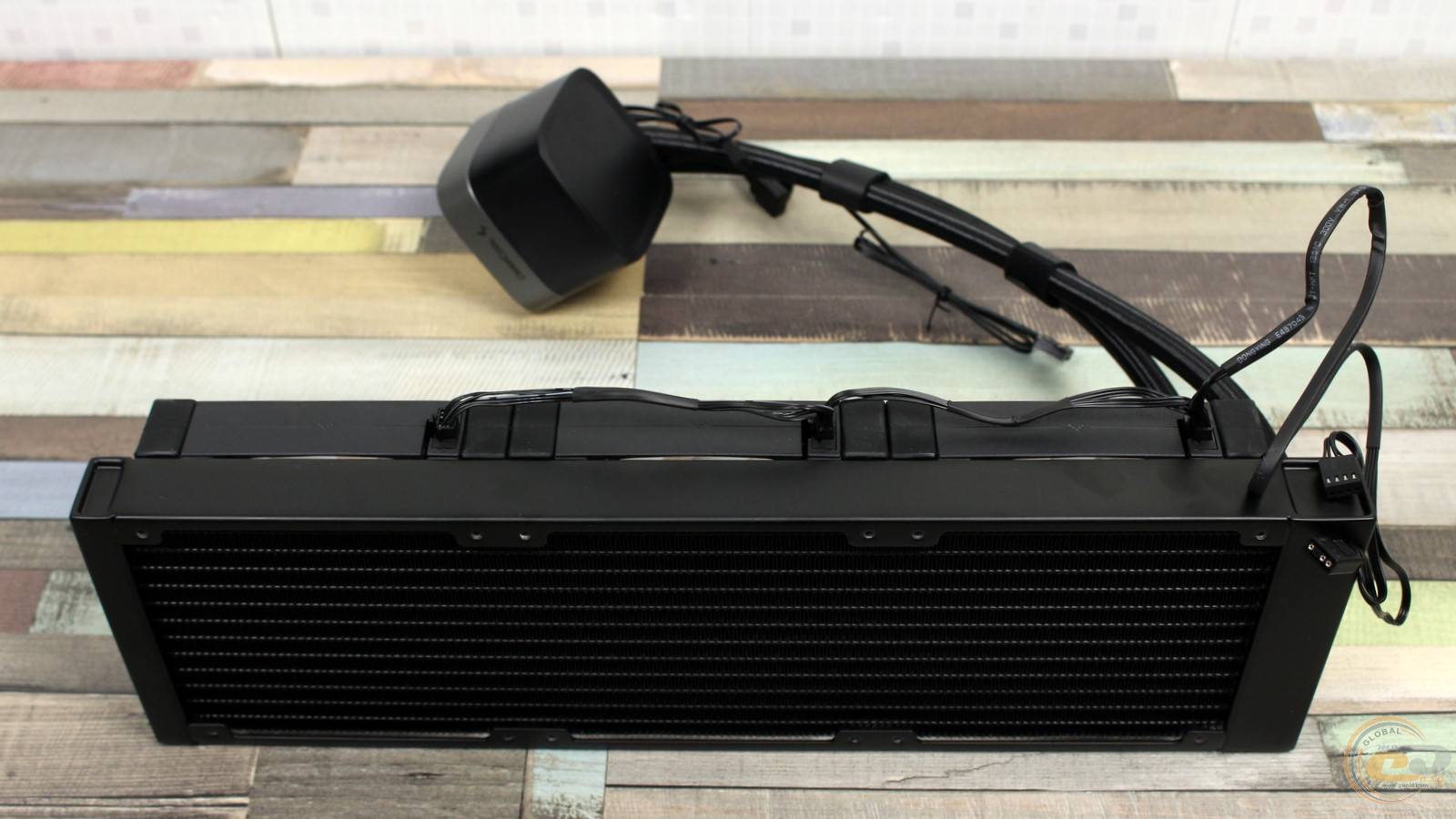

...до якого під’єднується комплектний кабель. Таким чином забезпечується послідовне з’єднання пропелерів та спільне їх підключення до конекторів живлення та RGB-світіння.

Виглядає така реалізація досить симпатично. До того ж кабелі не мають зайвої довжини, яку потрібно було б приховувати. А от недоліком такого підходу є складність заміни пропелерів у випадку виходу з ладу.

На радіаторі вертушки фіксуються дванадцятьма довгими гвинтами. А ще стільки ж коротких елементів допоможуть змонтувати охолоджувач у системнику.

Процес встановлення

Система охолодження DeepCool LP360 сумісна як із найбільш актуальними процесорними роз’ємами AMD Socket AM4 / AM5 та Intel Socket LGA1700 / LGA1851, так і з все ще популярними платформами не першої свіжості Intel Socket LGA1200 / LGA115Х. Комплектна інструкція допоможе без жодних труднощів встановити РСО на будь-яку із них. А от монтаж кулера на високопродуктивні платформи Intel Socket LGA2011 / LGA2011-3 / LGA2066 та AMD Socket sTRX4 / sTR4 не передбачений.

Далі ми поділимося досвідом встановлення даного охолоджувача в систему на основі Intel Socket LGA1200. Традиційно найкраще почати з фіксації радіатора з пропелерами у відповідному місці корпусу.

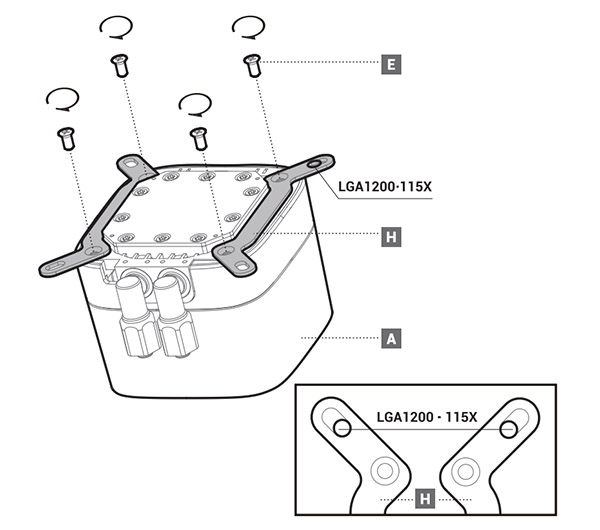

Тепер готуємо водоблок. На нього прикручуються дві пластини, призначені суто для Intel Socket LGA1200 / LGA115Х.

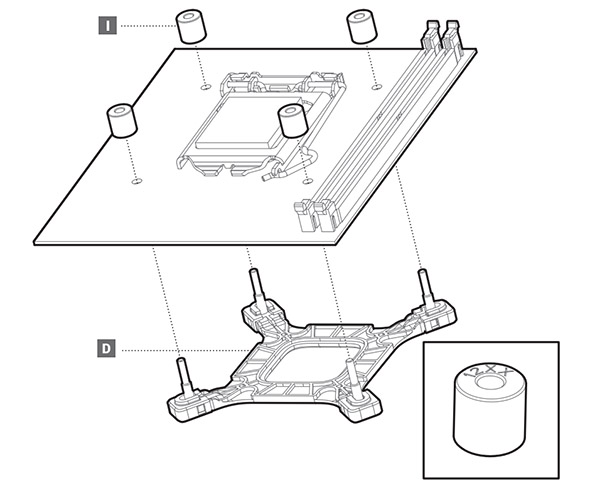

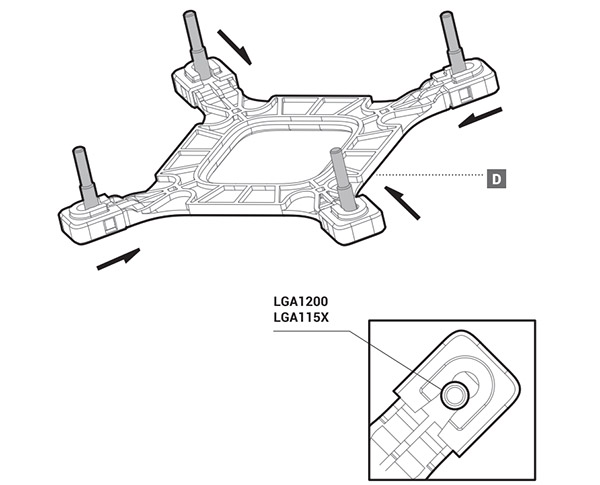

Переходимо до підсилювальної пластини. Гвинти на ній потрібно розташувати ближче до середини.

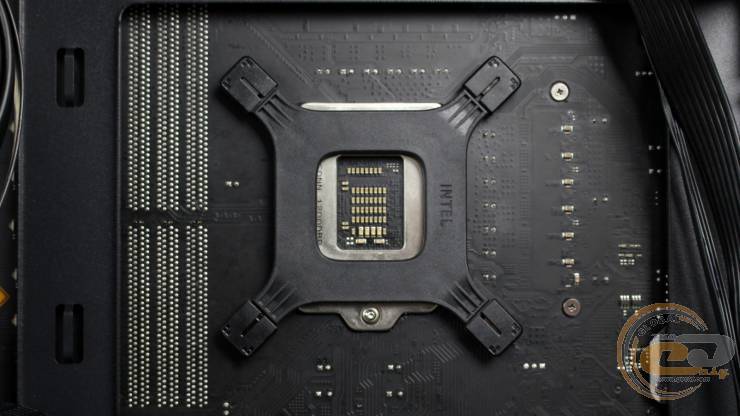

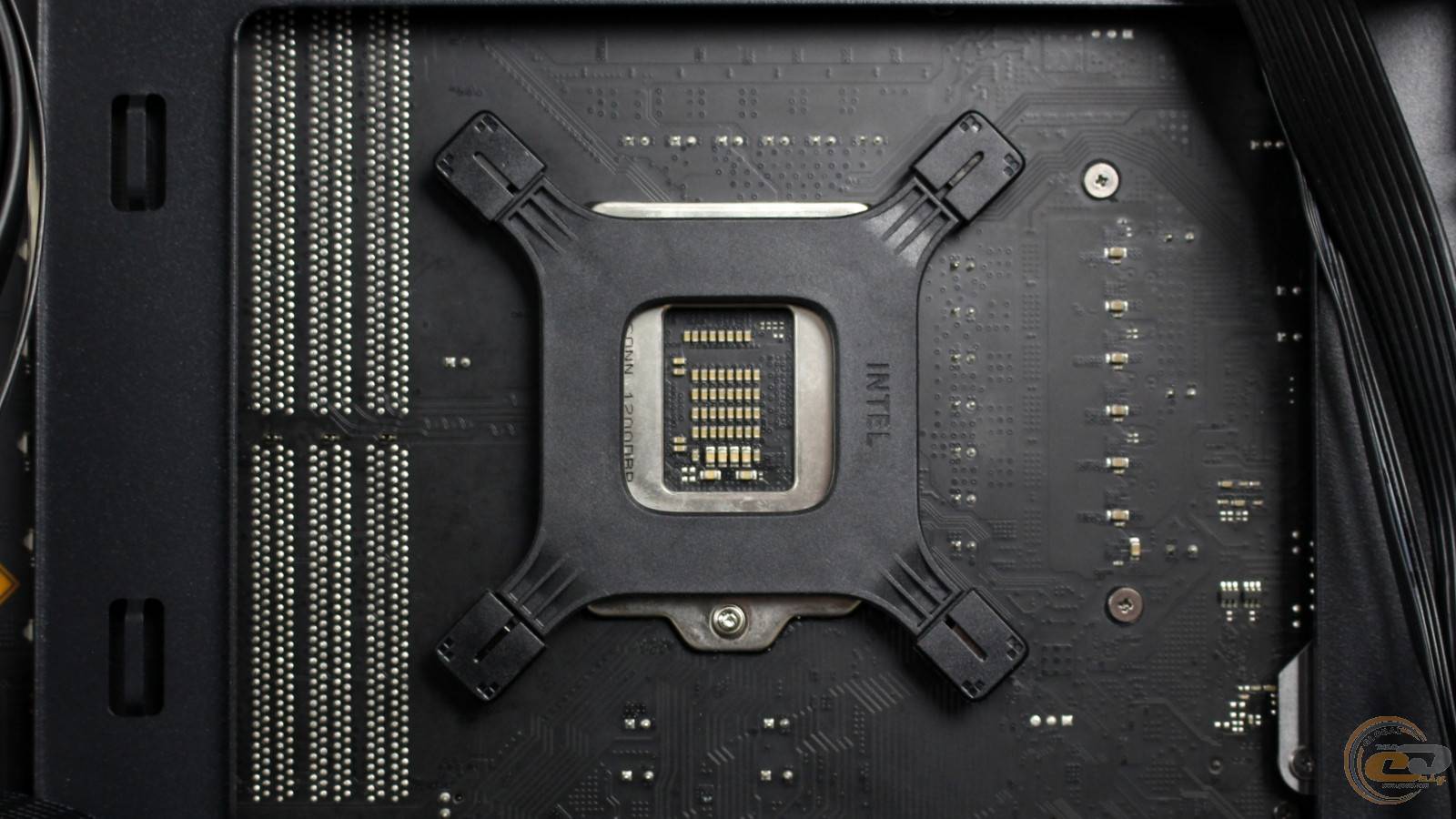

В такому положенні і встановлюємо її у материнську плату.

А з лицьової сторони на гвинти нанизуємо стійки, призначені для платформи LGA1200 і більш давніх.

Після цього встановлюємо водоблок і фіксуємо його чотирма фігурними гвинтами.

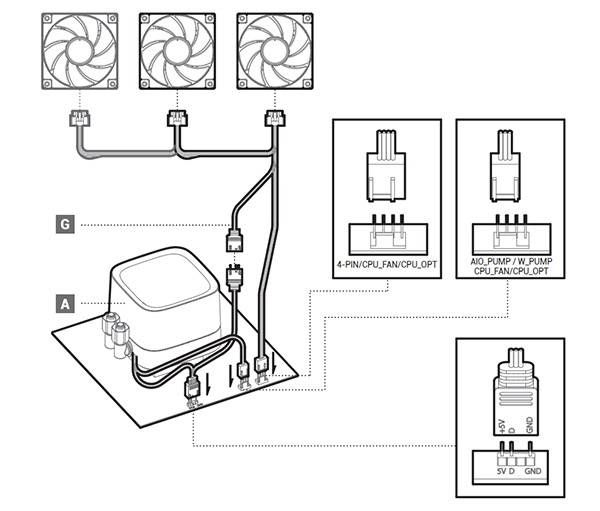

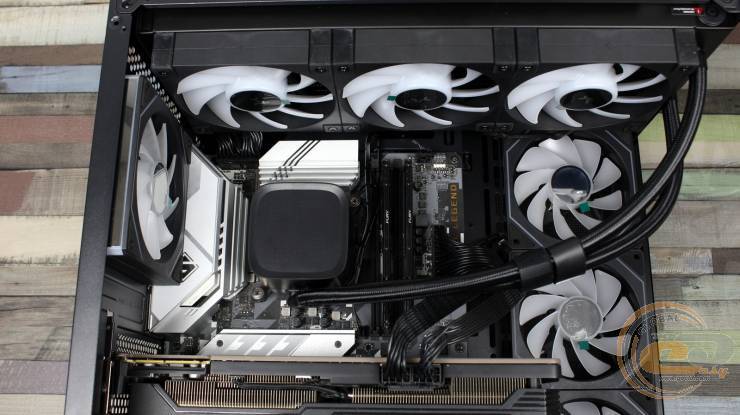

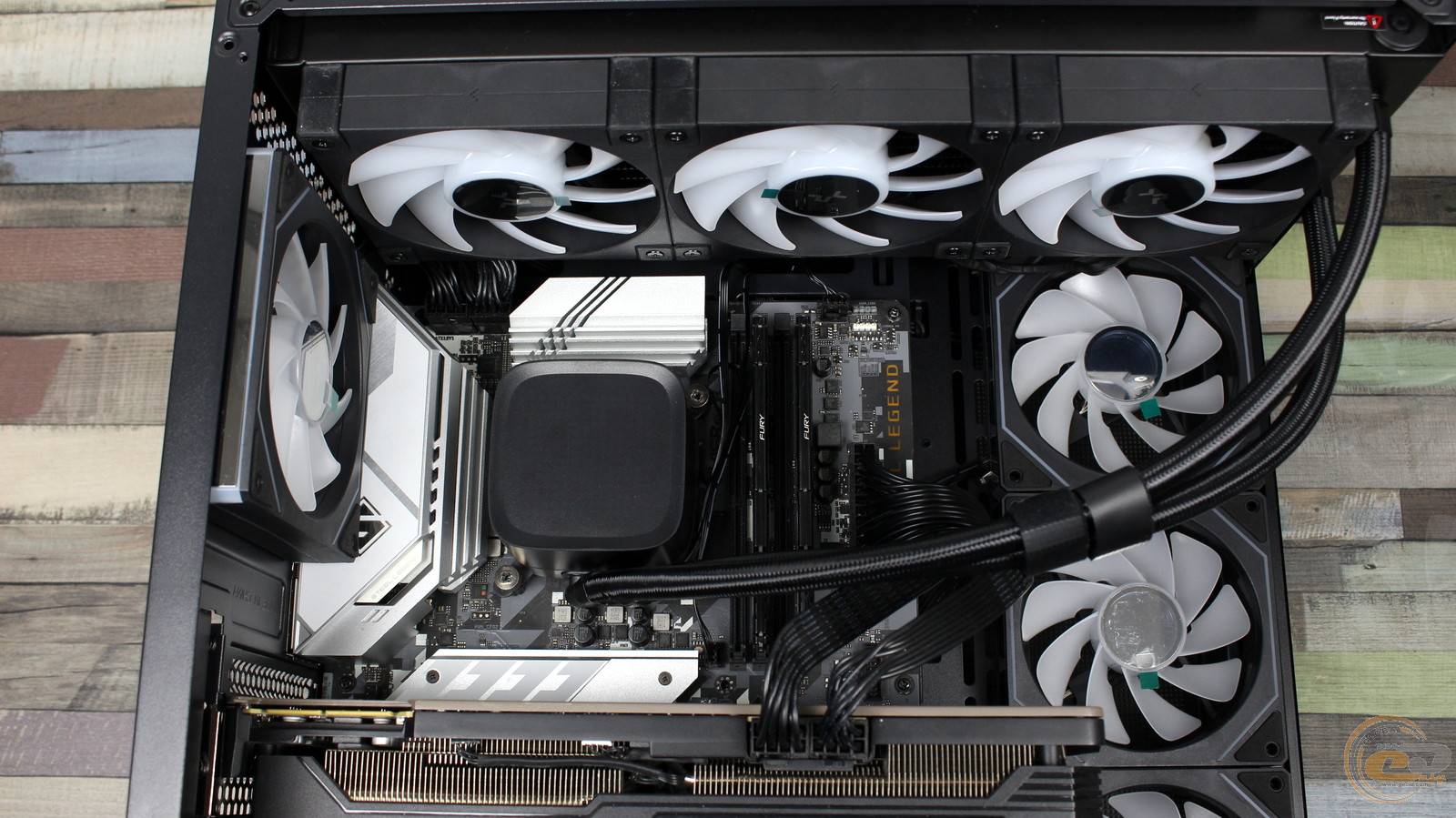

На завершення не забудьте під’єднати конектори живлення вентиляторів і помпи, підсвітки та USB-кабель для роботи LED-дисплею.

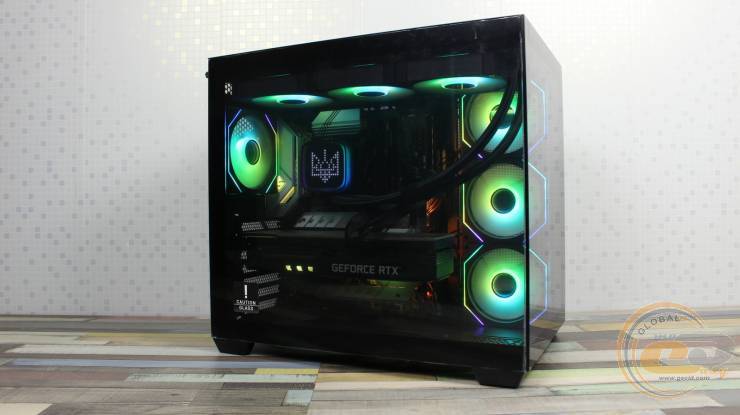

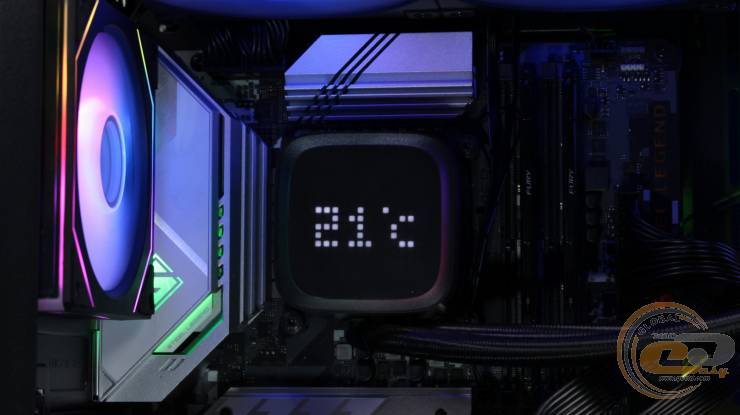

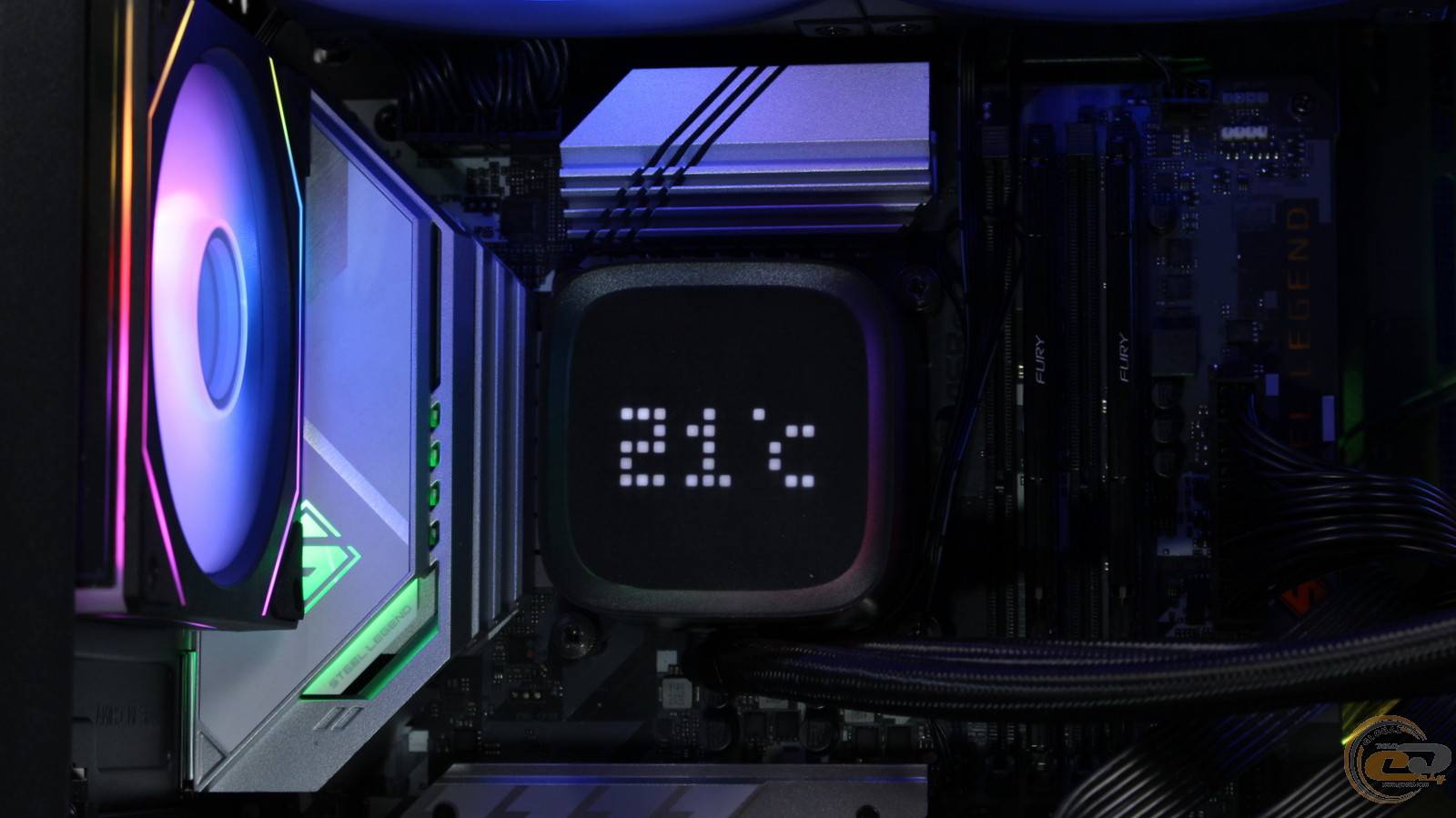

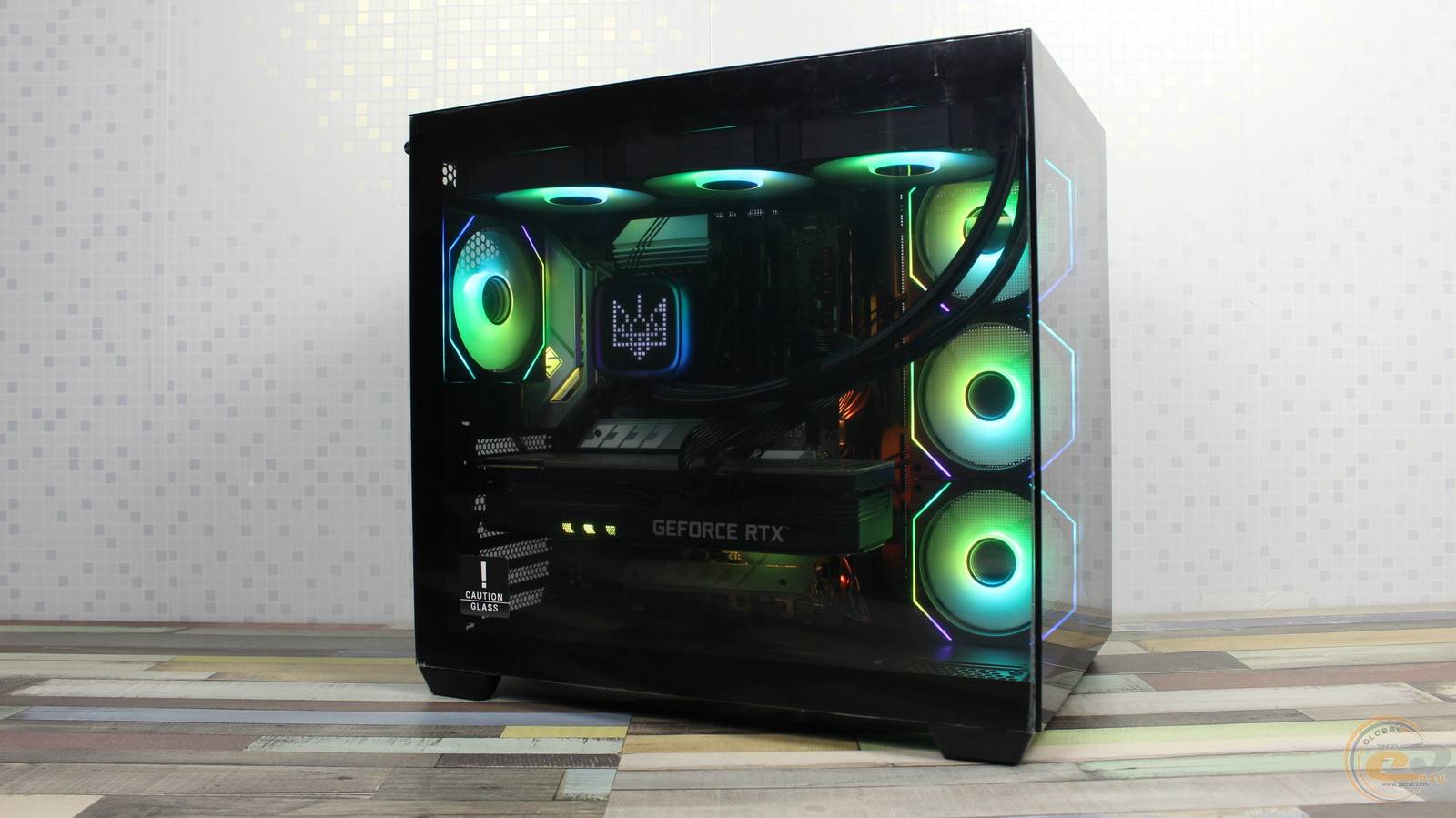

Останній тут монохромний і має роздільність 14 х 14 пікселів. Цього цілком достатньо для виведення на нього одного або двох рядків інформації - на зразок температури процесора та графічного ядра, ступеня їх завантаження, енергоспоживання компонентів, а також емодзі або створеного власноруч логотипа. Усі перераховані функції доступні в комплектному ПЗ DeepCreative, яке можна завантажити з офіційного сайту виробника. Воно ж дозволяє змінювати орієнтацію зображення. А ще, за бажанням, тут можна моніторити стан ключових вузлів системи.

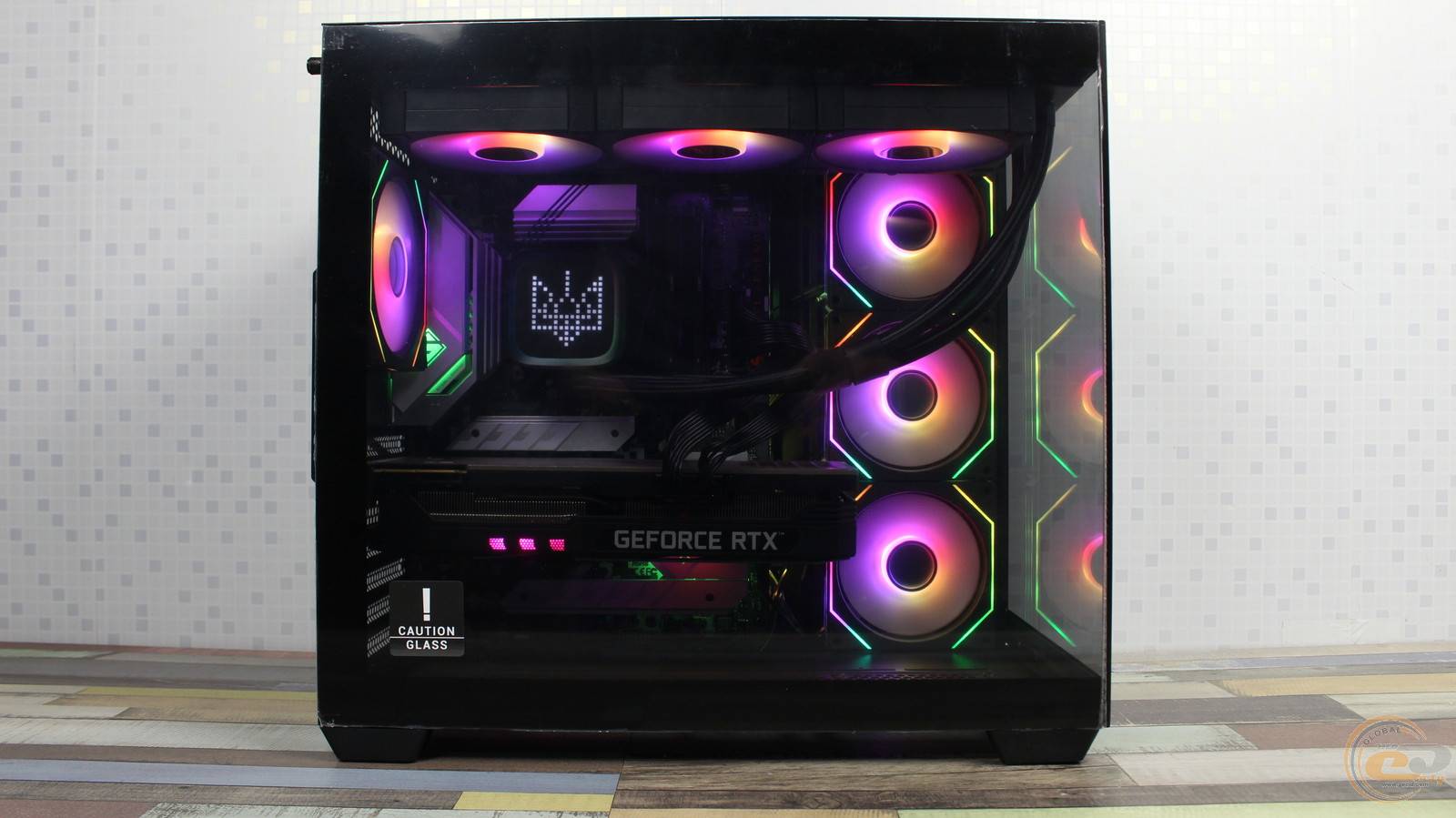

Окрім дисплею, джерелом світіння тут також виступають три вертушки та обрамлення водоблока. Ці елементи під’єднуються до спільної колодки, і їх можна синхронізувати з іншими комплектуючими на материнських платах ASRock, ASUS, GIGABYTE та MSI.

Загалом, процес встановлення й налаштування DeepCool LP360 простий і не повинен викликати труднощів навіть у недосвідченого користувача.

А як у тестованого пристрою справи з ефективністю?

Тестування

Під час тестування тильний 120-мм вентилятор корпусу було встановлено на видув, а три бокові — на вдув. Вони працювали на швидкості 1500-1600 об/хв. У той же час температура навколишнього середовища становила +16°C.

В тесті AIDA Stress CPU частота процесора складала 4,6 ГГц при напрузі 1,312 В. У режимі Stress FPU частота опускалася до 4,4 ГГц при напрузі 1,326 В. Пропуску тактів помічено не було.

При роботі вентиляторів DeepCool LP360 на швидкості 1000 об/хв у тесті Stress FPU 8-ядерний Intel Core i7-11700K нагрівався до 90°C. А це на 10°C нижче його максимальної робочої температури (Tjmax). У менш вимогливому Stress CPU його температура була куди скромнішою — лише 47°C.

Підвищення швидкості обертання пропелерів до 1500 об/хв дозволило відіграти 3-4°C залежно від способу навантаження, а до 2000 об/хв — ще 2°C у тесті Stress FPU.

До речі, такі температурні показники повністю аналогічні іншим двом 360-мм РСО: згаданої на початку матеріалу DeepCool LT720 WH та ASUS ROG Strix LC II 360 ARGB. І якщо перша коштує на ₴900 менше за новинку, то рішення від ASUS обійдеться аж на ₴4600 дорожче.

Швидкість обертання лопатей, об/хв	Рівень шуму
1000	Тихий, комфортний
1300	Нижчий за середній, комфортний
1500	Середній, комфортний
1700	Вище середнього, комфортний
1900	Вище середнього, відносно комфортний
2100	Високий, некомфортний

Зрозуміло, що в такому чималому діапазоні швидкості обертання шум від пропелерів суттєво відрізняється. При 1000 об/хв він тихий, при 1500 об/хв досягає все ще комфортного середнього рівня, а от при максимальних 2100 об/хв він стає високим і некомфортним. Проміжні значення можете оцінити за допомогою наведеної вище таблиці.

Підсумок

Рідинна система охолодження DeepCool LP360 нам нагадала інше творіння даного виробника, 360-мм водянку DeepCool LT720 WH. І недарма: вони мають дуже схожу конструкцію радіатора з впускним клапаном, аналогічні габарити та швидкість роботи пропелерів. Як наслідок, обидва пристрої пропонують практично ідентичну дуже високу продуктивність. Причому це відчувається навіть при невеликій і дуже комфортній з точки зору акустики швидкості обертання вентиляторів -1000 об/хв.

Що ж до відмінностей, то їх також вистачає. Протестована РСО отримала дисплей на верхній панелі корпусу водоблока, на який можна виводити певні параметри системи чи графічні елементи. Звісно ж, усе в межах монохромних 14 х 14 пікселів. Втім, цього цілком достатньо щоб, наприклад, моніторити нагрівання CPU та GPU.

Ще одна зміна торкнулася пропелерів: у DeepCool LP360 вони не мають окремих вихідних кабелів, а з’єднуються послідовно одним-єдиним проводом, який також відповідає і за реалізацію підсвічування. Такий підхід значно спрощується кабель-менеджмент. Однак у разі виходу з ладу одного з вентиляторів знайти йому заміну буде складніше.

Що стосується підтримуваних платформ, то новинка підходить для всіх актуальних і навіть ряду застарілих систем. Втім, якщо у вас високопродуктивна збірка на базі Intel Socket LGA2011 / LGA2011-3 / LGA2066 або AMD Socket sTRX4 / sTR4, то на них встановити LP360 не вийде. А от у DeepCool LT720 має підтримку навіть згаданих “старичків”.

Переваги:

• відмінна продуктивність у своєму сегменті;
• привабливе RGB-підсвічування водоблока та пропелерів, яке можна синхронізувати через ПЗ материнської плати;
• наявність дисплею на водоблоці, на який можна вивести температури ключових компонентів та іншу інформацію;
• вентилятори на основі гідравлічних підшипників;
• один спільний провід для трьох вентиляторів значно спрощує кабель-менеджмент;
• підтримка усіх актуальних і найзатребуваніших платформ минулих років;
• простота встановлення;
• наявність білої та чорної версій.

Особливості:

• відсутність підтримки платформ Intel Socket LGA2011 / LGA2011-3 / LGA2066 та AMD Socket sTRX4 / sTR4;
• некомфортний рівень шуму при високій швидкості обертання вентиляторів.

Автор: Олесь Пахолок

Висловлюємо подяку компанії DeepCool за надану для тестування РСО.
