Огляд і тестування процесорної системи охолодження AMD Wraith Cooler

22-03-2016

Не так давно компанія AMD нагадала про себе анонсом ряду процесорів і кількох оновлених охолоджувачів. Хоча багато хто чекає саме 14-нм рішень з мікроархітектурою AMD Zen, виробник вирішив також розширити список моделей, доступних для поточних платформ, підсолодивши їх за допомогою обновок. Таким чином світ побачив процесор AMD FX-8370 з оновленим охолоджувачем AMD Wraith Cooler, який відрізняється застосуванням більш габаритного радіатора та вентилятора зі збільшеним до 92 мм діаметром крильчатки. І хоча виробник планує паралельно продавати версії даного ЦП зі старим кулером, для багатьох флагман лінійки AMD FX-8300 з новим охолоджувачем напевно виявиться більш привабливим.

AMD Wraith Cooler

Так, хтось скаже, що боксове рішення все-рівно з часом буде замінене користувачем на потужніший Tower-охолоджувач для подальшого розгону. Але хочеться нагадати, що мова йде саме про процесор AMD FX-8370, який має високу номінальну частоту – 4 ГГц (4,3 ГГц у турборежимі). Раніше ми вже переконалися, що подальше її збільшення до позначки 4,7 ГГц (на 17,5%) можливе, але в такому випадку приріст у тих же ігрових додатках порівняно малий (2-9%). Отже, викладати гроші на дорогий кулер геймерам навряд чи є зміст.

Давайте перейдемо безпосередньо до знайомства й подивимося, чого ж насправді варто очікувати від поліпшеного боксового охолоджувача компанії Advanced Micro Devices.

Специфікація

Виробник і модель

AMD Wraith Cooler

Процесор, який комплектується даним охолоджувачем

AMD FX-8370

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Теплові трубки

Матеріал

Мідь

Кількість

4

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

50

Товщина, мм

0,38

Відстань між пластинами, мм

1,6

Основа

Матеріал

Мідь

Розміри, мм

77 х 40

Термоінтерфейс

Термопаста, нанесена на основу

Модель вентилятора

Delta Electronics QFR0912H

Підтримка ШІМ-регулювання швидкості обертання лопатей вентилятора

Є

Напруга живлення вентилятора, В

12

Струм живлення, А

0,32

Споживана потужність, Вт

3,84

Швидкість обертання вентилятора, об/хв (згідно із власними вимірами)

770 – 2990

Роз’єм живлення

4-контактний

Довжина кабелю, см

20

Розміри вентилятора, мм

92 x 92 x 25,4

Тип підшипника

Кульковий підшипник

Сайт виробника

AMD

Сторінка продукту

Упаковка та комплектація

AMD Wraith Cooler

Оновлена упаковка процесора AMD FX-8370 помітно збільшилася у розмірах. Як і раніше, вона виконана в чорно-оранжевих відтінках, але тепер на ній красується зображення поліпшеної системи охолодження, про що нагадують також відповідні написи на боковинах.

AMD Wraith Cooler AMD Wraith Cooler

Усередині коробки більша частина простору відведена саме системі охолодження, тоді як у невеликій коробочці міститься процесор, наклейка на корпус і посібник користувача.

AMD Wraith Cooler

AMD FX-8370 не перетерпів яких-небудь змін. Це все те ж високопродуктивне рішення з TDP на рівні 125 Вт, здатне одночасно обробляти до 8 потоків даних. Ефективній роботі сприяє й висока тактова частота (4-4,3 ГГц), що дозволяє охарактеризувати даний процесор як універсальне рішення, яке підходить для роботи в складі ігрової системи та запуску вимогливих до потужності CPU додатків (наприклад, для монтажу відеоконтенту).

Зовнішній вигляд і конструкція

AMD Wraith Cooler AMD Wraith Cooler

AMD Wraith Cooler своїм зовнішнім виглядом і компонуванням віддалено нагадує попередника − боксовий кулер AMD D3. Але пластиковий декоративний кожух зробив охолоджувач значно приємнішим зовні, а збільшені розміри радіатора натякають на підвищення ефективності.

AMD Wraith Cooler AMD Wraith Cooler

Конструкція ж у цілому залишилася колишньою: з великої прямокутної основи (77 х 40 мм) виходять чотири U-подібні мідні трубки, на яких щільно розташовані нікельовані пластини радіатора. Висока жорсткість забезпечується завдяки використанню припою в місцях контакту трубок і пластин, що також позитивним чином повинно відбитися на ефективності передачі тепла між даними елементами.

AMD Wraith Cooler AMD Wraith Cooler

На бічній стінці декоративної панелі присутній напис AMD, який при подачі живлення підсвічується білими світлодіодами. У вимкненому ж стані він зливається воєдино із рештою поверхні.

AMD Wraith Cooler AMD Wraith Cooler

Відкрутивши чотири гвинти, ми одержуємо доступ до попередньо встановленої вертушки. 92-мм пропелер кріпиться за допомогою чотирьох напрямних та стількох же засувок із двох сторін (нагадаємо, раніше застосовувалося 70-мм рішення).

AMD Wraith Cooler AMD Wraith Cooler

Він представлений моделлю Delta Electronics QFR0912H, основаною на підшипниках кочення, що повинно забезпечити тривалу роботу навіть при максимальних навантаженнях. При бажанні вентилятор можна замінити на будь-яке інше рішення відповідного типорозміру, підібравши найкраще з погляду рівня створюваного шуму та продуктивності.

AMD Wraith Cooler AMD Wraith Cooler

Відзначимо наявність по кутах пропелера чотирьох антивібраційних прокладок. Подача живлення до нього здійснюється за допомогою 20-см кабелю з 4-контактним роз’ємом.

Процес встановлення

Охолоджувач AMD Wraith Cooler можна встановити тільки на платформи AMD, що цілком закономірно. Благо універсальність кріплення дозволяє використовувати його на більшості актуальних роз’ємів: AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+. Інформації ж про прийдешній AMD Socket AM4 поки занадто мало, щоб робити висновки про майбутню сумісність процесорних охолоджувачів.

AMD Wraith Cooler AMD Wraith Cooler

Для монтажу застосовується стандартна конструкція, попередньо встановлена на системній платі, яка включає в себе опорну пластину та пару пластикових кріплень.

AMD Wraith Cooler AMD Wraith Cooler

Процес встановлення охолоджувача полягає в його фіксації за допомогою важеля. Перед цим не забудьте помістити в роз’єм сам процесор. Що стосується термоінтерфейсу, то він уже нанесений виробником на основу кулера. Як видно, новинка характеризується відмінною сумісністю із прилеглими радіаторами на елементах підсистеми живлення процесора.

AMD Wraith Cooler

AMD Wraith Cooler AMD Wraith Cooler

А от на використання модулів ОЗП присутнє деяке обмеження. Так, встановити високу планку пам'яті в перший роз’єм не вийде, а модуль стандартного розміру із радіатором сюди стане впритул, торкаючись пластин процесорного охолоджувача. Рішення без радіатора можна буде застосовувати в першому слоті без яких-небудь обмежень. Це ж стосується і планок будь-якої конструкції, при їхньому встановленні в інші доступні роз’єми.

AMD Wraith Cooler

У корпусі охолоджувач AMD Wraith Cooler виглядає дуже приємно. Завдяки лаконічному та строгому дизайну він впишеться у будь-яку систему, особливо якщо компоненти підібрані переважно в темних тонах.

Відзначимо, що розташування вентилятора паралельно системній платі несе із собою додаткову перевагу у вигляді охолодження навколопроцесорного простору, у тому числі й елементів підсистеми живлення CPU.

Тестування

Для тестування процесорної системи охолодження AMD Wraith Cooler використовувалося наступне обладнання:

Процесор

AMD Phenom II X6 1100T @ 3,3 ГГц (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

Оперативна пам'ять

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятори

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

AMD Wraith Cooler

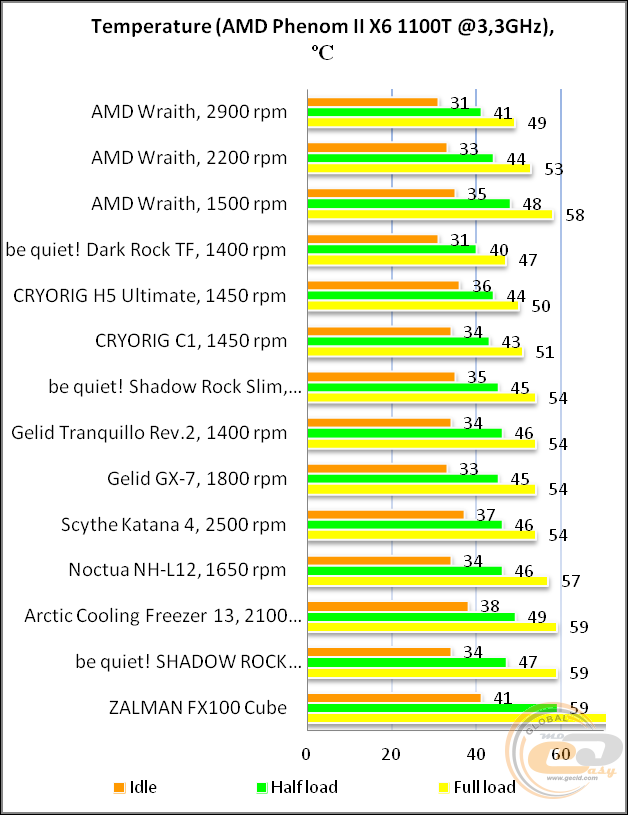

Тестування кулера при охолодженні процесора AMD Phenom II X6 1100T, працюючого на номінальній частоті, дозволило порівняти його продуктивність із іншими рішеннями. Вона виявилася однією з найвищих завдяки швидкості обертання 2900 об/хв. На жаль, такий режим роботи для багатьох може бути некомфортним у випадку тривалого перебування за комп'ютером. Зниження частоти до 2200 об/хв дозволило досягнути більш тихої роботи, а ефективність охолодження усе ще залишалася вищою за більшість порівнюваних рішень. Заради справедливості відзначимо, що багато з них відрізняються більш компактними габаритами, оскільки з самого початку розроблені для застосування в складі невеликих ПК. Але, наприклад, баштовий кулер Scythe Katana 4 має висоту 143 мм, а при аналогічній швидкості обертання він на пару-трійку градусів поступається тестованому охолоджувачу. Тому можна зробити висновок, що в компанії AMD вийшов хороший конкурент Tower-охолоджувачам початкового рівня з 3-4 тепловими трубками та 92-мм пропелером.

AMD Wraith Cooler

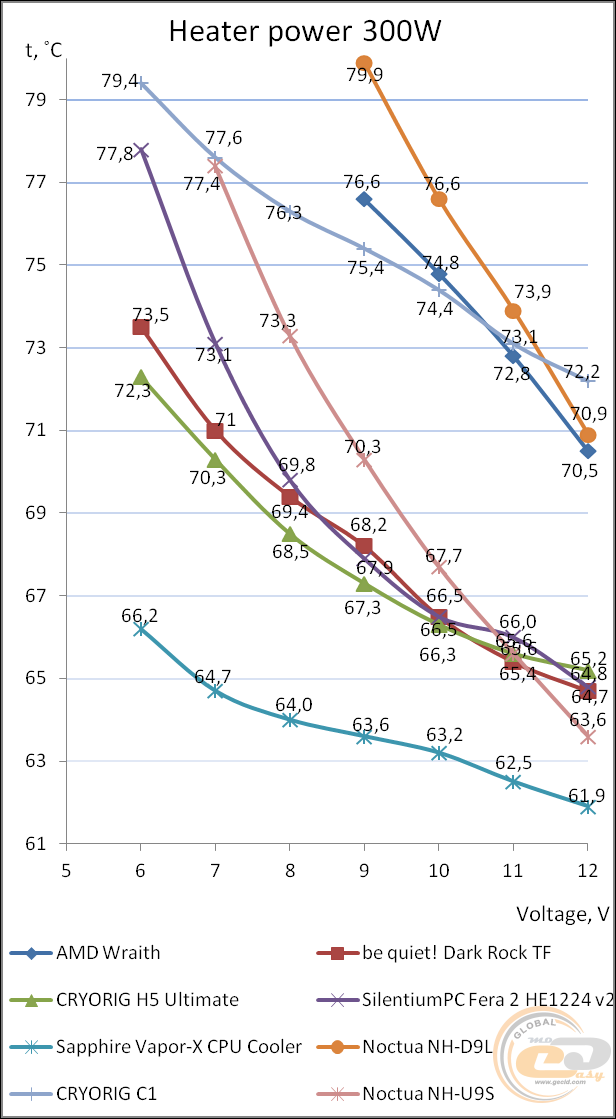

Нагрівальний стенд піддався новинці з позначки 9 В, але вже сама наявність її показників на даному графіку говорить про досить хорошу ефективність.

Процесор

AMD FX-8370 @ 4 ГГц (Socket AM3+)

Материнська плата

ASUS SABERTOOTH 990FX R2.0 (AMD 990FX, Socket AM3+, DDR3, ATX)

Оперативна пам'ять

2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 7970 (3 ГБ GDDR5)

Жорсткий диск

Western Digital Caviar Blue WD10EALX (1 ТБ, SATA 6 Гбіт/с)

Блок живлення

Seasonic X-660 (660 Вт, Active PFC, 80 PLUS Gold, 120-мм fan)

AMD Wraith Cooler AMD Wraith Cooler

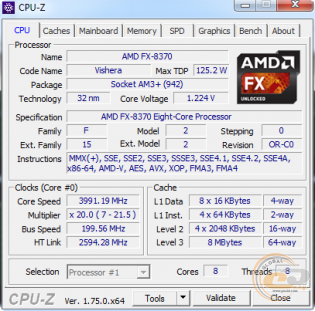

Також ми протестували систему охолодження AMD Wraith Cooler на її «рідному» AMD FX-8370, який працює на номінальній частоті, використовуючи при цьому стенд для тестування процесорів №2.

AMD Wraith Cooler

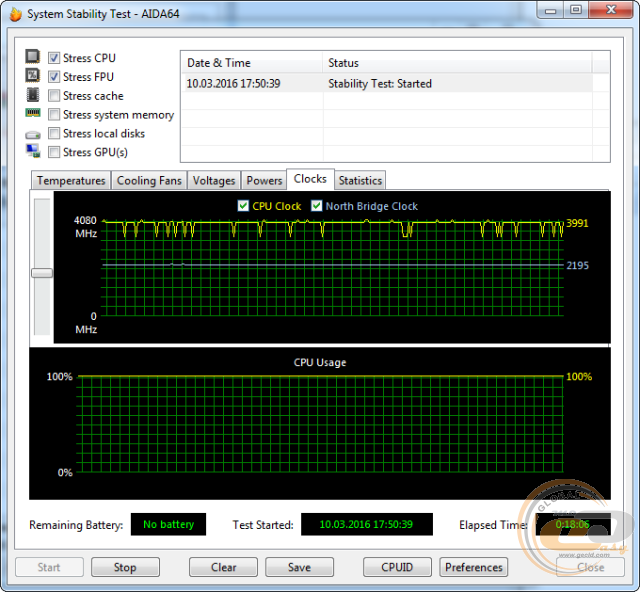

При повному навантаженні частота ЦП знаходилася на рівні 4 ГГц (1,198 – 1,240 В), іноді підвищуючись до 4,1 ГГц і зрідка опускаючись до 3,3 ГГц. Зафіксувати турбо-показник 4,3 ГГц нам так і не вдалося. У простої ж робоча частота знижується до 1,4 ГГц (0,856 В).

AMD Wraith Cooler

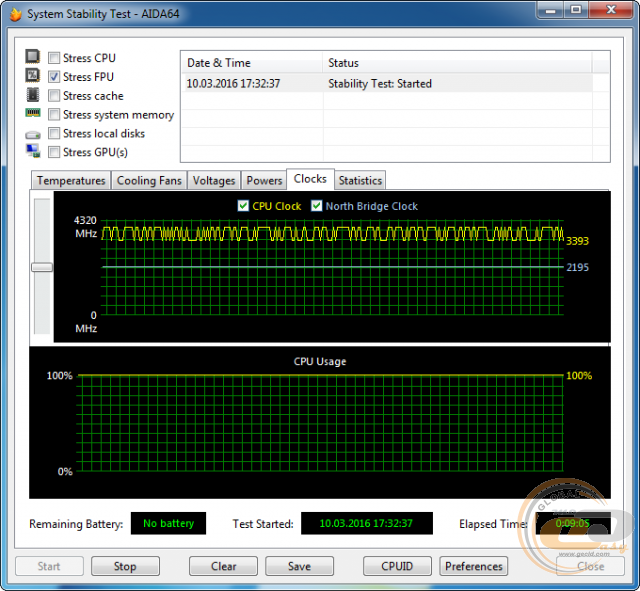

При навантаженні тільки Stress FPU (модуля обробки операцій із плаваючою комою) осідання до 3,3 ГГц траплялися значно частіше, очевидно так процесор прогріти досить важко.

AMD Wraith Cooler AMD Wraith Cooler

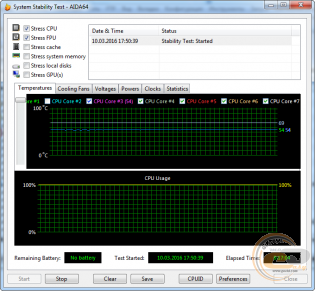

У режимі максимального завантаження за допомогою AIDA64 кулер AMD Wraith Cooler розігнався до швидкості близько 2870 об/хв, втримуючи температуру ядер процесора на рівні 54°C. Схожі температурні показники були отримані при використанні попереднього боксового рішення, але воно працювало на дуже некомфортних 5000 об/хв.

AMD Wraith Cooler

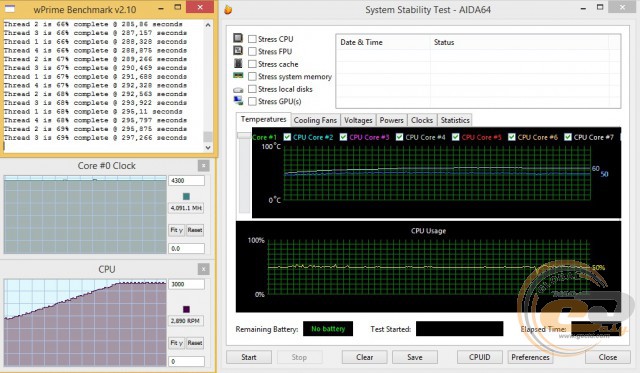

При половинному завантаженні процесора за допомогою додатка wPrime Benchmark температура ядер склала 50°C, а кулер через 2-3 хвилини уже працював на швидкості, близькій до максимальної (близько 2890 об/хв).

AMD Wraith Cooler

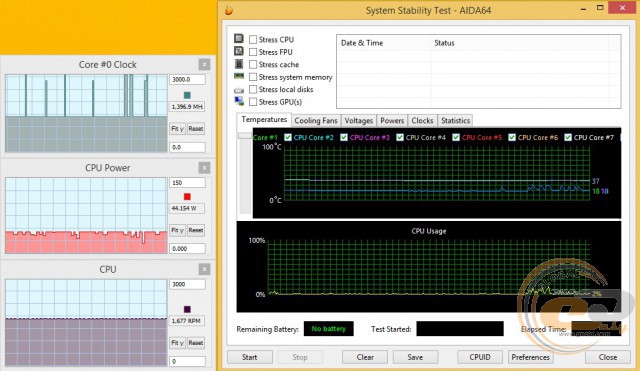

У простої температура ЦП опустилася до 37°C, а вентилятор тихо обертався зі швидкістю близько 1650 об/хв.

Отже, суттєво розігнати AMD FX-8370 з використанням даного кулера не вийде, оскільки навіть у номінальному режимі роботи спостерігався його помітне нагрівання. При використанні сторонньої системи охолодження розгінний потенціал CPU дозволив досягнути показника близько 4,7 ГГц, що аналогічно протестованому раніше екземпляру.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

3,4

770

Майже безшумно

4

970

Майже безшумно

5

1260

Дуже тихо

6

1550

Тихо

7

1800

Тихо, з невеликим тлом

8

2070

 Трохи нижче середнього

9

2320

Нижче середнього

10

2540

Середній

11

2760

 Вищий за середній

12

2990

 Вищий за середній, голосний

Комплектний вентилятор стартував при напрузі 3,4 В на швидкості 770 об/хв. До позначки 1100 об/хв він працює майже безшумно; до 1800 об/хв – усе ще тихо, але далі вже пропелер починає виділятися на тлі інших компонентів. При 2500 об/хв має місце середній рівень шуму, а при максимальних (майже 3000 об/хв) він стає й зовсім голосним.

Висновки

Багато любителів продукції компанії AMD з радістю сприйняли випуск кулера AMD Wraith Cooler (а також ще пари охолоджувачів), який з’явився в якості альтернативи досить гучному боксовому рішенню. За підсумками знайомства з новинкою ми готові поділитися своїми враженнями.

Нас дуже радує той факт, що в Advanced Micro Devices все-таки наважилися створити свій фірмовий охолоджувач, який дозволить не вдаватися до купівлі потужнішого стороннього рішення. Завдяки застосуванню більш габаритного радіатора (хоча його конструкція й залишилася колишньою) і 92-мм вентилятора, кулер справді працює помітно тихіше за колишній боксовий охолоджувач. Так, максимальна швидкість обертання вертушки зменшилася з 5000 об/хв до майже 3000 об/хв. При цьому зі створюваного нею частотного спектру зникло неприємне дзижчання, а сам тон роботи вентилятора став помітно спокійнішим. А от максимальна ефективність кулера майже не змінилася. Тому на додатковий помітний розгін розраховувати не доводиться, але в іграх і звичайних додатках проблем із перегріванням бути не повинно.

Тепер про ложку дьогтю. Збільшення габаритів охолоджувача перешкоджає встановленню модулів ОЗП з високими радіаторами в першому слоті. Також сумно усвідомлювати той факт, що виробник поки вирішив постачати тестований кулер тільки із процесором AMD FX-8370. Все-таки новий охолоджувач вийшов гідною заміною попередній боксовій версії, тому багато користувачів із нетерпінням очікують його появи в комплектації з більш масовими рішеннями (наприклад, AMD FX-8300 / 8320).

Переваги:

  • помітне зниження рівня шуму в порівнянні зі стандартним боксовим рішенням;
  • використання ШІМ-регульованого 92-мм вентилятора, основаного на кульковому підшипнику;
  • додаткове обдування навколопроцесорного простору;
  • хороша жорсткість і теплопередача конструкції завдяки використанню припою;
  • можливість застосування в компактних корпусах;
  • гранична легкість і простота монтажу.

Особливості:

  • неможливість встановлення в перший слот модуля ОЗП з високим радіатором;
  • поки новинка постачається в комплекті тільки з процесором AMD FX-8370.
