Огляд корпуса CHIEFTEC UNI UK-02W-OP: а чи потрібно щось дорожче?

Якщо ви хочете зібрати білу і компактну збірку, але ще не визначилися з корпусом, та ще й хочеться гроші зекономити — то ви за адресою. Тайванський гігант, відомий простому обивателю своїми блоками живлення, CHIEFTEC подбав, щоб такий корпус з'явився.

Герой нашого огляду CHIEFTEC UNI UK-02W-OP є корпусом формату Tower, запросто вміщує повнорозмірні плати формату ATX і довгі відеокарти, хоча з виходом нових монструозних відеокарт певні обмеження все ж накладаються, про них розповімо далі. При цьому стильний вигляд ПК не обійдеться вам надто дорого — $50 (чи краще сказати 2000 грн аби ви не витрачали час на конвертацію) буде цілком достатньо.

Звісно, є й чорна версія корпусу — CHIEFTEC UNI UK-02B-OP. ЇЇ ми теж тестували. З оглядом ви можете ознайомитися тут.

Специфікація

Модель	CHIEFTEC UNI UK-02W-OP
Підтримувані форм-фактори материнських плат	ATX / microATX / Mini-ITX
Колір	Білий
Зовнішні відсіки	1 х 5,25ʺ
Внутрішні відсіки	1 х 3,5ʺ 1 х 3,5ʺ / 2,5ʺ 2 х 2,5ʺ
Слоти для карт розширення	7
Максимальна довжина відеокарти (власні виміри)	315 мм (310 мм)
Максимальна висота процесорного кулера (власні виміри)	110 мм (127 мм)
Максимальна довжина БЖ (власні виміри)	200 мм (180 мм)
Роз’єми	2 x USB 3.0 1 x USB Type-C 2 х аудіороз’єми
Попередньо встановлені вентилятори	Немає
Блок живлення	Немає
Можливість встановити вентилятори
На передній панелі	2 х 120-мм / 1 х 240-мм радіатор СРО
На тильній панелі	1 х 80-мм
Ліва боковина	1 х 120 мм
Права боковина	1 х 120 мм
Матеріали
Передня панель	Пластик
Шасі	Сталь завтовшки 0,5 мм
Боковини	Сталь завтовшки 0,5 мм
Розміри корпуса (власні виміри)	380 x 342 x 227 мм (387 х 359 х 243 мм)
Вага (власні виміри)	3,4 кг (3,8 кг)
Гарантія, років	2
Сайт виробника	CHIEFTEC Сторінка продукту

Упаковка і комплект постачання

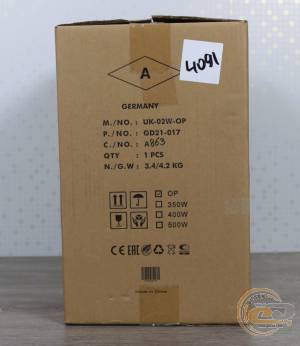

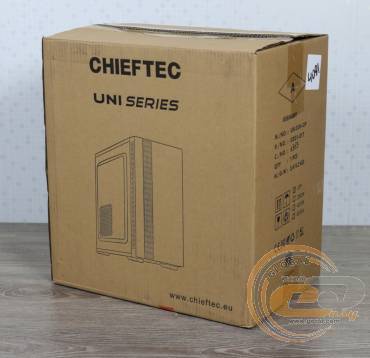

Корпус CHIEFTEC UNI UK-02W-OP постачається у звичній картонній коробці із простим оформленням. На її гранях можна знайти схематичне зображення корпуса, його назву та ключові характеристики. Вирізи на коробці для транспортування відсутні, але з його габаритами та вагою це точно не буде проблемою.

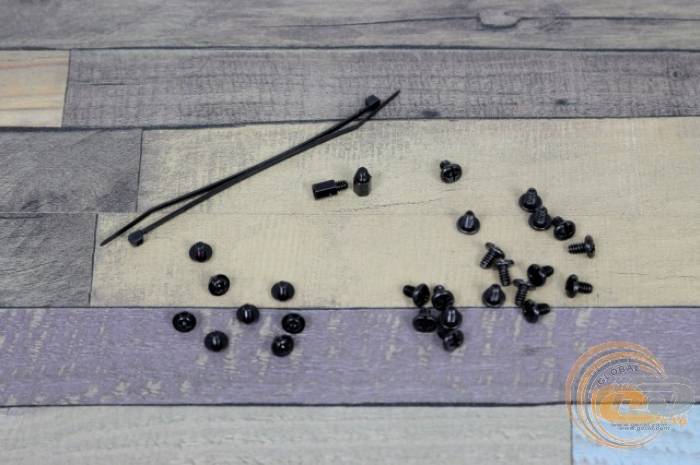

Що ж нам запропонують у якості його комплектації? Вона включає в себе усе необхідне: гвинти і стійки для кріплення комплектуючих, а також одноразові стяжки для проводів. Макулатуру класти не стали, молодці, бережуть дерева.

Зовнішній вигляд

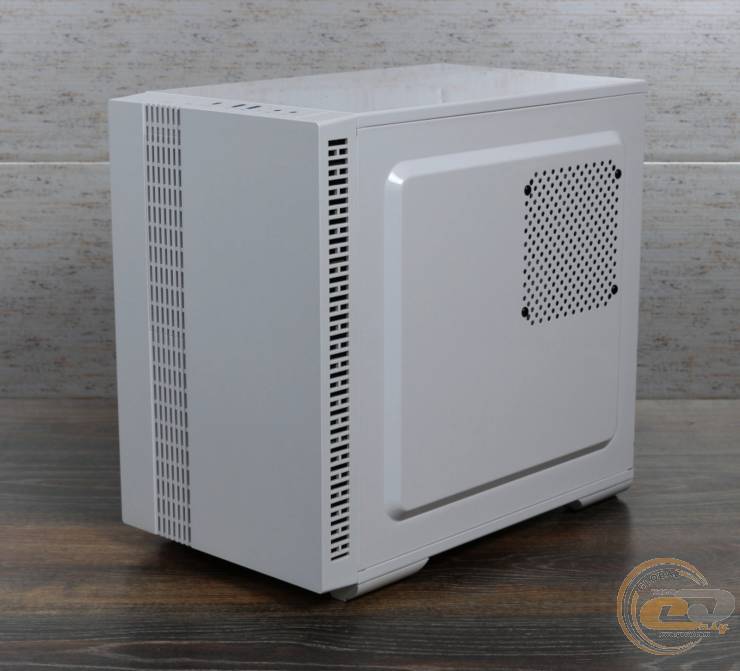

Виробник називає цю модель кубом, хоча візуально це все-таки вежа. Білий мінімалістичний вигляд розбавляють асиметричні вентиляційні отвори на передній панелі. Частина їх маскує заглушку 5,25ʺ відсіку. Якщо ви подумали про оптичний привід, то схаменіться — надворі вже майже 2023 рік. А от реобас — будь ласка. Підсвічування немає. Вентилятори до комплекту також не входять.

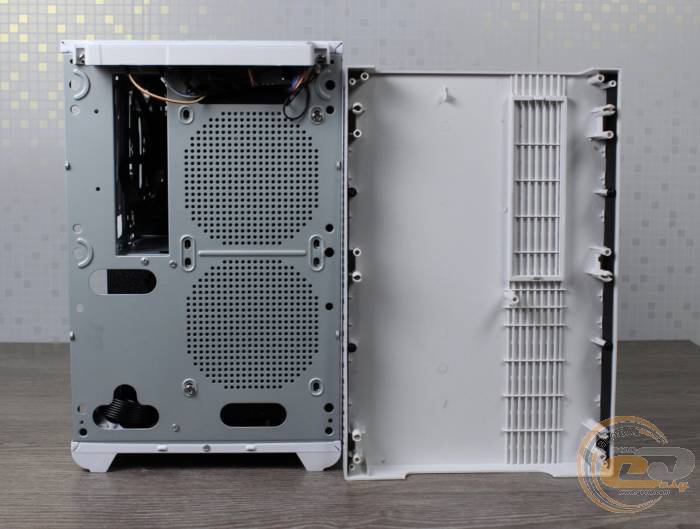

Жодних проводів до передньої панелі не підходить, тому за бажання її можна зняти і помити повністю, що явно полегшить процес його обслуговування. Пластик знімається без особливих труднощів (виріз внизу в допомогу), фіксація цілком стандартна. За ним ховається місце для пари 120-мм вентиляторів, яке, як ми переконалися, можна використовувати і для 240-мм радіатора СРО. З боків навіть передбачені сіточки для фільтрації повітря. Але ось попереду такої опції, на жаль, немає.

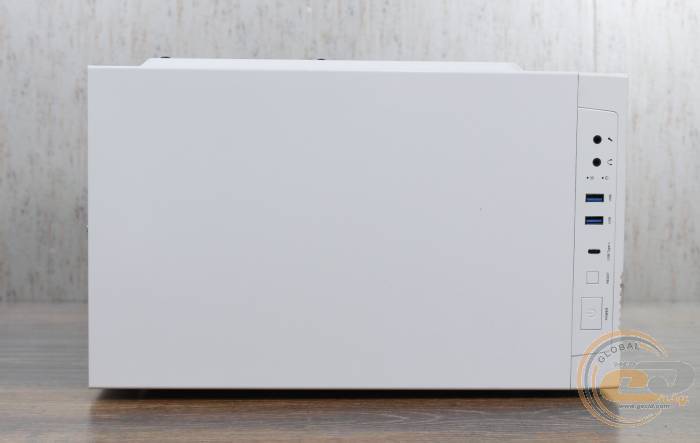

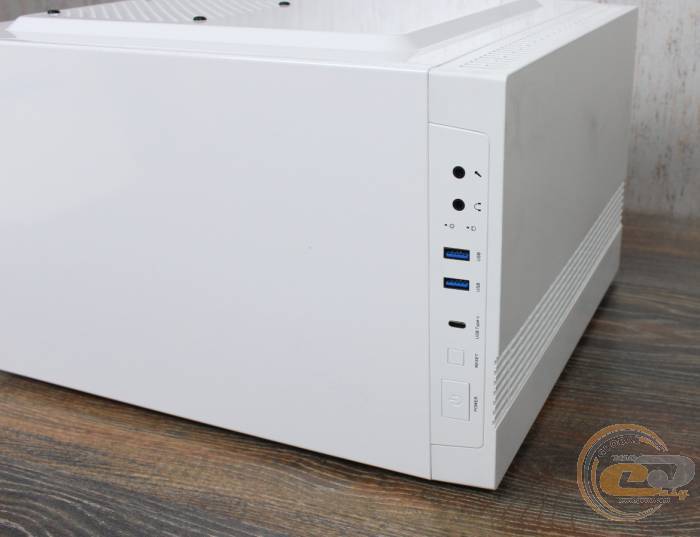

Верхня частина передньої панелі несе на собі набір інтерфейсів, кнопок і індикаторів, які представлені парою аудіороз’ємів, двома USB 3.0 і одним USB Type-C, котрий для недорогих корпусів є рідкісним гостем. Кнопок тут дві — увімкнення і перезавантаження. Різні розміри допоможуть не переплутати їх навпомацки. Індикатор включення — блакитного кольору, індикатор активності накопичувачів — червоного.

Верхню панель CHIEFTEC UNI UK-02W-OP можна використовувати як місце для зберігання гаджетів і різних дрібниць. До слова, фарбування білим кольором не дає псувати його зовнішній вигляд відбитками пальців.

Конструкція тильної панелі більш-менш дозволяє зрозуміти, що ми маємо всередині. Ліва її частина нагадує вузький і перевернутий ATX-корпус: маємо всі 7 слотів розширення з багаторазовими перфорованими заглушками, проте місця вистачить тільки для 80-мм вентилятора. Праворуч встановлюється будь-який доступний у продажу блок живлення формату ATX.

На дні корпуса знаходяться дві пари пластикових ніжок висотою 18 мм з протиковзовими накладками, а також виріз знизу фронтальної панелі — ще один із способів транспортування свіжого повітря усередину.

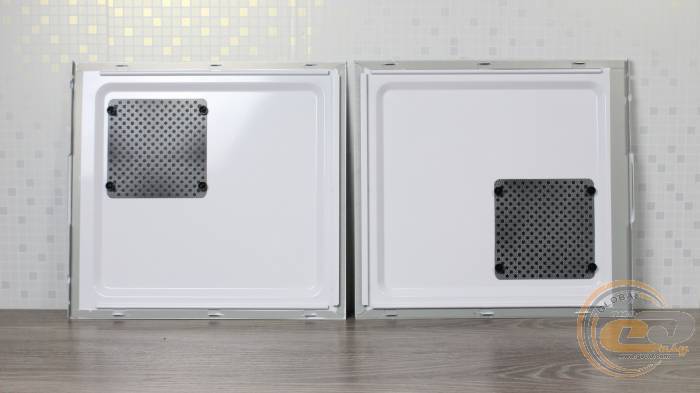

Обидві боковини виконані зі сталі товщиною 0,5 мм. Для збільшення внутрішнього простору і поліпшення жорсткості вони мають опуклий профіль. Стандартне тилове кріплення реалізовано на базі пари гвинтів з торованими головками. А для додаткового охолодження на перфоровані місця можна встановити 120-мм вентилятори. За замовчуванням тут є сіточки, які будуть фільтрувати повітря, що поступає, від пилу.

Внутрішня будова

Усередині CHIEFTEC UNI UK-02W-OP розділений на дві частини, доступ до яких здійснюється через різьблену основу.

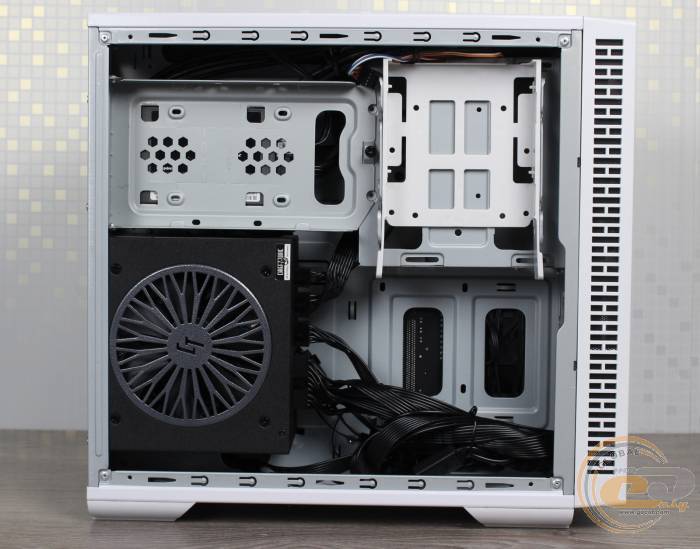

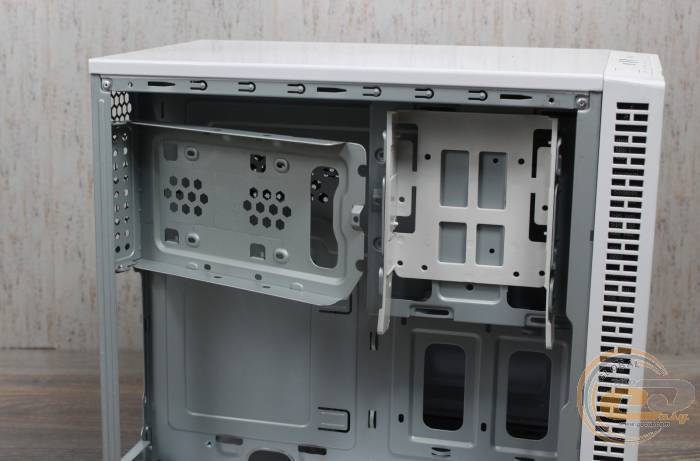

Ліва частина відкриває нам простір для встановлення всіх накопичувачів і блоку живлення.

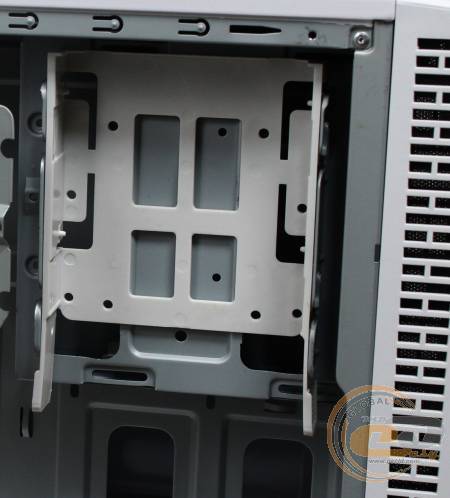

Перше посадкове місце знаходиться біля передньої стінки шасі. Повнорозмірний 3,5ʺ диск встановлюється через пластикову рамку і кріпиться за допомогою гвинтів з боків або через дно. Кріплення виглядає надійно, так як є фіксатор положення. Також зазначимо, що у цю рамку, як варіант, можна встановити накопичувач формату 2,5ʺ із кріпленням гвинтами через дно.

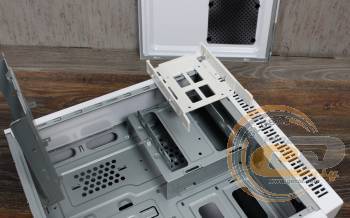

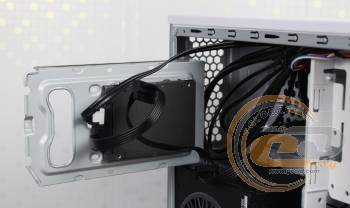

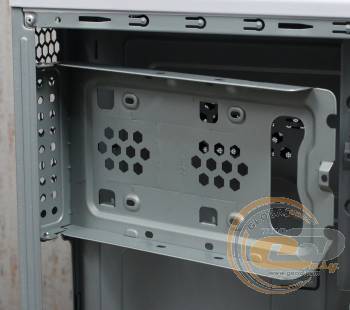

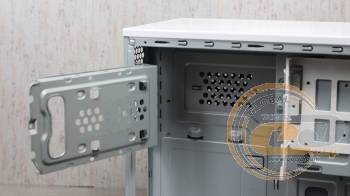

Друге і третє посадкові місця розташовані на поворотному утримувачі в задній частині корпусу. З лицьового боку на нього можна встановити накопичувач 3,5ʺ або 2,5ʺ з фіксацією гвинтами. А зі зворотного - можна встановити накопичувач формату 2,5ʺ з фіксацією гвинтами з боків.

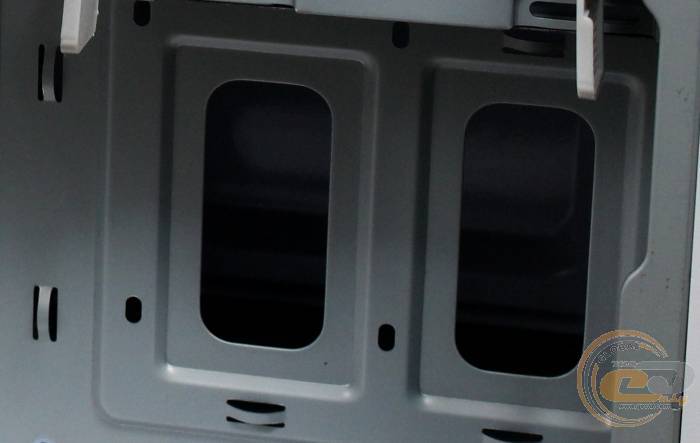

Ну і четверте посадкове місце для накопичувача формату 2,5ʺ розташоване в нижній частині основи для системної плати біля передньої панелі. Фіксація накопичувача здійснюється за допомогою гвинтів, які потрібно буде закрутити в накопичувач з боку його дна.

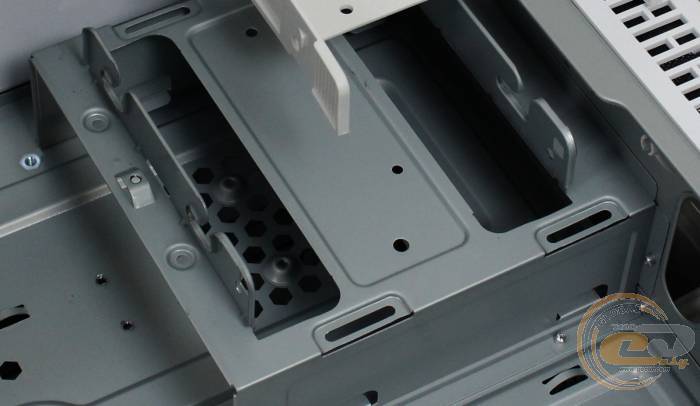

Ще одне (вже п’яте) не дуже явне посадкове місце для накопичувача 2,5ʺ ви зможете знайти на стінці 5,25ʺ відсіку для дисководу чи реобасу, якщо він вам не потрібен. Зважаючи на кількість посадкових місць мало хто скаже, що буде відчувати якісь обмеження у цьому плані.

Хоча виробник заявляє про можливість установки БЖ довжиною до 200 мм, ми наміряли лише 180 мм. Втім, і в такому випадку місця для кабелів вистачить із запасом.

Тепер давайте поглянемо на праву частину корпусу.

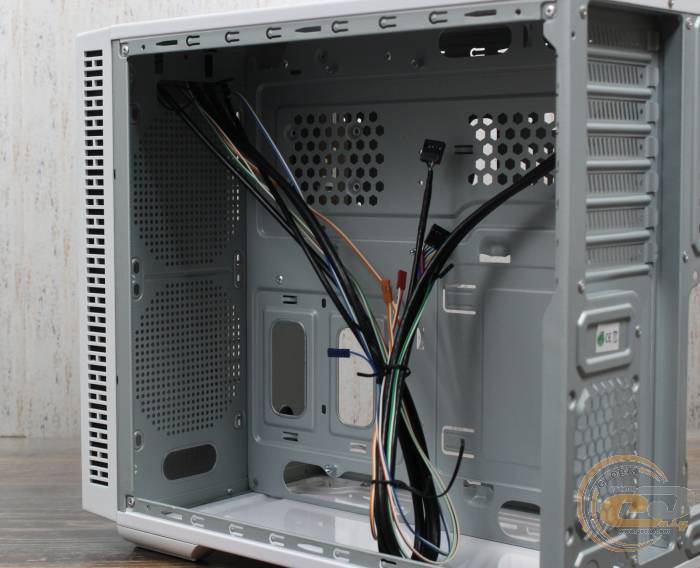

У приступі цікавості ще у минулому огляді нами було виявлено, що корпус зможе вмістити навіть E-ATX-плату. При цьому за передньою панеллю все ще залишиться місце для вищезазначених вертушок або 240-мм радіатора СРО. Однак, вентилятори в такому випадку доведеться кріпити зі зворотного боку шасі, впритул до передньої панелі, що у свою чергу точно позначиться на ефективності охолодження.

Тепер перейдемо до габаритів процесорного охолодження, які зможе вмістити наш піддослідний: башту із 120-мм вентилятором розмістити не вийде. Максимально допустима висота кулера у зборі може становити не більше 127 мм з урахуванням вигину бічній панелі. Тому для гарантованої сумісності краще звернути увагу на варіанти охолодження з горизонтальним компонуванням.

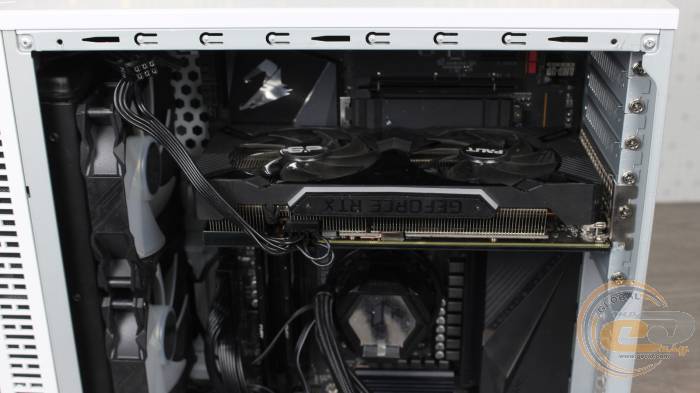

З відеокартою всередині CHIEFTEC UNI UK-02W-OP також є нюанси. По довжині відеоадаптеру питань не виникне, 305-мм рішення помістяться без проблем, а от по ширині треба враховувати те, що більше 117 мм сюди вже не поміститься (враховуючи наявність бокового конектору живлення). Обов'язково зверніть увагу на цей момент при виборі комплектуючих, інакше боковина просто не закриється.

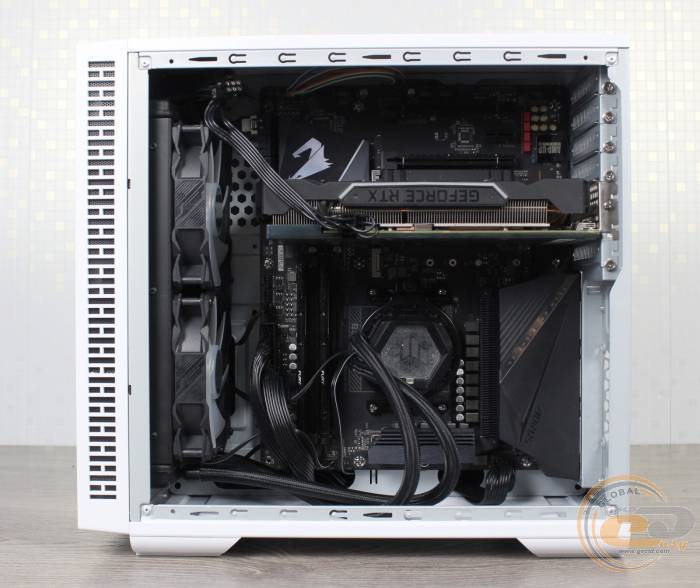

В цілому зібрати систему вийде без проблем, якщо всі комплектуючі підібрані з урахуванням обмежень по висоті і довжині. Якість збірки і обробки деталей не викличе зауважень, як і жорсткість конструкції.

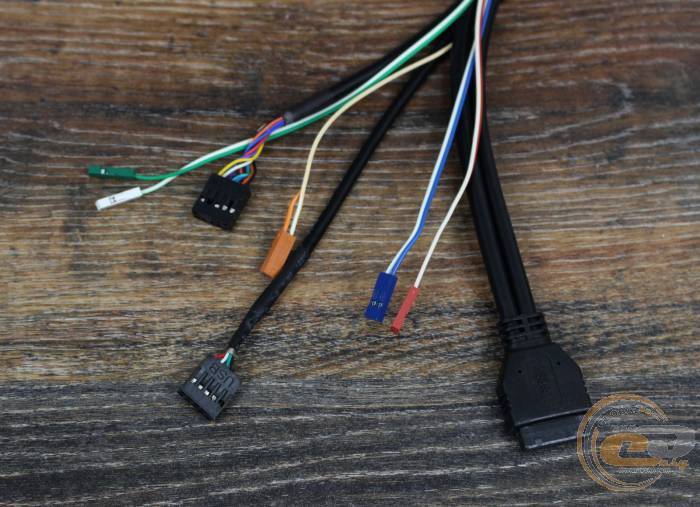

Кабелі, що йдуть від інтерфейсної панелі, мають більш ніж достатню довжину для підключення до материнської плати.

Тестування

Процесор	AMD Ryzen 9 3900XT (Socket AM4, 4x16 MB 3,8 – 4,6 ГГц, 105 Вт TDP) 1,32 В
Кулер	ASUS TUF Gaming LC 240 RGB
Материнська плата	Gigabyte AORUS B550 Pro (AMD AM4, B550, ATX)
Оперативна пам’ять	2 x DDR4-4000 8 ГБ Kingston Fury Renegade (KF4000C19D4/8GX)
Відеокарта	Palit GeForce RTX 2060 Super Dual 6GB GDDR6 (fan speed 60%)
SSD	Kingston HyperX FURY SSD (SHFS37A/240G)
Блок живлення	Chieftronic STEELPOWER BDK-750FC, 750W
Термопаста	Deepcool Z5

Корпус CHIEFTEC UNI UK-02W-OP ми тестували з 240-мм процесорною СРО ASUS TUF Gaming LC 240 RGB (1800 об/хв). Пара вентиляторів на ній повинна поліпшити циркуляцію повітря всередині корпуса. Для тестування швидкість обертання вентиляторів СРО була обмежена до 1000 об/хв, а напруга процесору AMD Ryzen 9 3900XT була збільшена до 1.32 В. Хоча зазначимо що під час тесту FPU напруга на ньому падала до 1,27 В. Тест FPU проводився з максимальними обертами вентиляторів СРО (1800 об/хв). Пропелери відеокарти у свою чергу були обмежені до 60%.

Будемо розглядати 2 сценарії - температури у корпусі та на відкритому стенді.

У корпусі процесор прогрівся до 63°С під час тесту 3DMark Time Spy Extreme, що всього на 3°С більше за відкритий стенд. Таку температуру не назвати високою, враховуючи застосування 105-ватного 12-ядерника, та ще й з підвищеною напругою. Всі інші температури компонентів були на комфортному рівні, хіба що відеокарта видала 79°С та 63°С на стенді (тут свою роль відіграє обмеження системи охолодження до 60%). У свою чергу тест FPU у AIDA64 просмажив наш Ryzen 9 до 90°С та 78°С відповідно. У корпусі ми уже близько підійшли до максимальної робочої температури, проте у реальному сценарії користування це маловірогідно. У свою чергу відеокарта відпочивала на комфортних 38 °С та 32°С. Дует із MSI Kombustor v4 та Fur Mark прогріли відеокарту до 85°С та 66°С відповідно. Тепер уже процесор відпочивав на 66°С та 43°С відповідно. Усі інші комплектуючі не покидали рівень комфортних температур. Звісно, якщо б фронтальна панель була сітчастою, напевно температурні результати були б кращими. Але треба враховувати, що тут відіграють роль також невеликі розміри корпусу. Та й давайте будемо чесними - встановлення чогось більше 95 Вт у відносно компактні корпуси не назвеш розумною ідеєю. Тому будь-який процесор у цих рамках TDP буде прекрасно себе почувати у цьому корпусі і великих температур ви ніколи не побачите.

Підсумки

Незважаючи на оригінальність конструкції, збирати систему в даному корпусі досить зручно завдяки порівняно невеликим розмірам корпусу, а також прямому доступу до БЖ та накопичувачам.

У випадку з CHIEFTEC UNI UK-02W-OP під час вибору комплектуючих потрібно буде бути уважним. Так, відносно довгі відеокарти сюди помістяться, але ось широкі моделі просто не дозволять закрити бічну кришку. Така ж ситуація з процесорними кулерами.

З обдувом також усе не так просто. Встановлених виробником вентиляторів немає, тому вкрай бажано їх встановити. На жаль, передня панель продувається не сильно. У тильній же частині встановити варіант більше 80-мм не вдасться. Але ж знов згадаємо про його ціну.

В цілому, маємо досить цікаве рішення, яке окрім малих габаритів зможе запропонувати простір для встановлення значної кількості накопичувачів, наявний USB Type-C на передній панелі поруч з парою USB 3.0 та порадує будь-якого покупця. У підсумку, якщо ви шукаєте щось середнє між Tower, Cube та Desktop-рішеннями і розумієте тонкощі компактних збірок, то CHIEFTEC UNI UK-02W-OP цілком зможе задовольнити ваші потреби.

Переваги:

• оригінальна зовнішність і компонування;
• хороша якість збірки;
• підтримка 305-мм відеокарт;
• можливість монтажу до трьох пропелерів і радіатора СРО довжиною 240 мм;
• можливість встановлення значної кількості накопичувачів;
• наявність вертикального відсіку формату 5,25 дюймів;
• інтерфейс USB Type-C і пара USB 3.0 на передній панелі;
• наявність пилових фільтрів на боковинах і по периметру передньої панелі, а також м'яких ніжок;
• доступна ціна.

Особливості:

• обмеження висоти процесорного кулера і ширини відеокарти;
• відсутність вентиляторів у комплекті.

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.
