Огляд корпуса CHIEFTEC UNI UK-02B-OP: бюджетний оригінал
05-07-2019
Величезна різноманітність кольорів, форм і цін корпусів формату Tower не змінює одного - дане компонування стало популярним ще в ті далекі-предалекі часи, коли монітори тільки з'їхали з системників на стільниці, а самі корпуси перемістилися ближче до підлоги. Тому не дивно, що багатьом хочеться чогось свіжішого і оригінальнішого, навіть якщо наявний бюджет відносно невеликий. Тайванський гігант корпусобудування CHIEFTEC подбав, щоб такий пристрій з'явився на світло.
У корпус CHIEFTEC UNI UK-02B-OP запросто помістяться повнорозмірні плати формату ATX і довгі відеокарти, хоча без обмежень усе ж таки не обійшлося (про них обов'язково розповімо). При цьому оновлений вигляд ПК не розорить покупця - $40 буде цілком достатньо.
Специфікація
Модель |
CHIEFTEC UNI UK-02B-OP |
Підтримувані форм-фактори материнських плат |
ATX / microATX / Mini-ITX |
Колір |
Чорний |
Зовнішні відсіки |
1 х 5,25” |
Внутрішні відсіки |
1 х 3,5” 1 х 3,5” / 2,5” 2 х 2,5” |
Слоти для карт розширення |
7 |
Максимальна довжина відеокарти (власні виміри) |
315 мм (305 мм) |
Максимальна висота процесорного кулера (власні виміри) |
110 мм (127 мм) |
Максимальна довжина БЖ (власні виміри) |
200 мм (180 мм) |
Роз’єми |
2 x USB 3.0 1 x USB Type-C 2 х аудіопорти |
Попередньо встановлені вентилятори |
Немає |
Блок живлення |
Немає |
Можливість встановити вентилятори |
|
На передній панелі |
2 х 120-мм / 1 х 240-мм радіатор СВО |
На тильной панелі |
1 х 80-мм |
Ліва боковина |
1 х 120 мм |
Права боковина |
1 х 120 мм |
Матеріали |
|
Передня панель |
Пластик |
Шасі |
Сталь завтовшки 0,61-0,67 мм |
Боковини |
Сталь завтовшки 0,6 мм |
Розміри корпуса (власні виміри) |
380 x 342 x 227 мм (387 х 359 х 243 мм) |
Вага (власні виміри) |
3,4 кг (3,8 кг) |
Гарантія, років |
2 |
Сайт виробника |
Упаковка і комплект постачання
Звичайно ж, при такій ціні ми маємо бюджетну монохромну коробку - ну і правильно, нічого витрачатися на щось більш барвисте.
Чи позначилася цінник і на комплектації. Вона включає в себе тільки найнеобхідніше: гвинти і стійки для кріплення комплектуючих, а також одноразові стяжки для проводів.
Зовнішній вигляд
«Ще не кубик, але вже не вежа» - приблизно так можна охарактеризувати пропорції CHIEFTEC UNI UK-02B-OP. Строгий чорний вигляд розбавляють асиметричні вентиляційні отвори на передній панелі. Частина їх маскує заглушку 5,25-дюймового відсіку. І якщо ви вже подумали про оптичний привід, то нагадаємо, що корпус призначений виключно для вертикального розміщення, тому привід без фіксації диска сюди не підійде. Зате реобас - в самий раз.
Пластик знімається без особливих труднощів (виріз внизу в допомогу), фіксація цілком стандартна. За ним ховається місце для пари 120-мм вентиляторів, яке, як ми переконалися, можна використовувати і для 240-мм радіатора СВО. З боків навіть передбачені сіточки для фільтрації повітря. Але ось попереду такої опції, на жаль, немає.
Верхня частина передньої панелі несе на собі набір інтерфейсів, кнопок і індикаторів.
Перші представлені парою аудіорознімів, двома USB 3.0 і одним USB Type-C - так, саме він, що для настільки недорогого корпусу є дуже приємною несподіванкою.
В іншому ж верхня панель CHIEFTEC UNI UK-02B-OP - звичайне місце для зберігання гаджетів і різних дрібниць. До слова, фарбування радує хорошим протидією відбитками пальців, та й витирати їх не складно.
Конструкція тильній панелі більш-менш дозволяє зрозуміти, що ми маємо всередині. Ліва її частина нагадує вузький і перевернутий ATX-корпус: маємо всі 7 слотів розширення з багаторазовими перфорованими заглушками, проте місця вистачить тільки для 80-мм вентилятора. Праворуч встановлюється будь-який доступний у продажу блок живлення формату ATX. Як же добре, коли все зроблено за загальноприйнятим стандартом.
Знизу особливо дивитися нема на що. Згадаймо хіба що дві пари пластикових ніжок висотою 18 мм з протиковзовими накладками, а також виріз внизу фронтальній панелі - ще один спосіб роздобути ковток свіжого повітря.
Обидві боковини виконані зі сталі товщиною 0,6 мм. Для збільшення внутрішнього простору і поліпшення жорсткості вони мають опуклий профіль. Стандартне тил кріплення реалізовано на базі пари гвинтів з торованими головками. А для додаткового охолодження на перфоровані місця можна встановити 120-мм вентилятори. За замовчуванням тут є сіточки, які вносять свою лепту в очистку повітря, що поступає.
Внутрішній пристрій
Усередині CHIEFTEC UNI UK-02B-OP розділений на дві частини, доступ до яких здійснюється через різьблені боковини.
За лівої відкривається простір для накопичувачів і блоку живлення.
Для установки 3,5 "жорсткого диска і ще одного рішення подрібніше можна використовувати відкидний кронштейн (фіксується гвинтом з накатаною головкою). Щоб вони помістилися одночасно, 2,5 "пристрій слід змонтувати всередину.
Поруч передбачений вже пластиковий лоток. У ньому кріплення 3,5 "рішення здійснюється без гвинтів, а ось 2,5" накопичувач доведеться прикрутити.
Ну і виключно для носія поменше є посадочне місце за блоком живлення. Незручність його фіксації полягає в тому, що в процесі обов'язково доведеться знімати також другу боковину.
Хоча виробник заявляє про можливість установки БП довжиною до 200 мм, ми наміряли лише 180 мм. Втім, і в такому випадку місця для кабелів вистачить із запасом.
Що ж, друзі, давайте підійдемо до новинки з іншого боку.
E-ATX-плата? Да без проблем! При цьому за передньою панеллю все ще залишиться місце для вищезазначених вертушок або 240-мм радіатора СВО. Правда, самі вентилятори в такому випадку кріпляться зі зворотного боку шасі, впритул до передньої панелі, що напевно позначиться на ефективності.

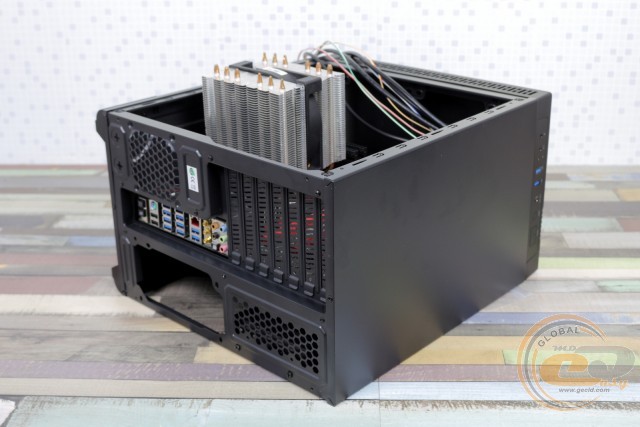

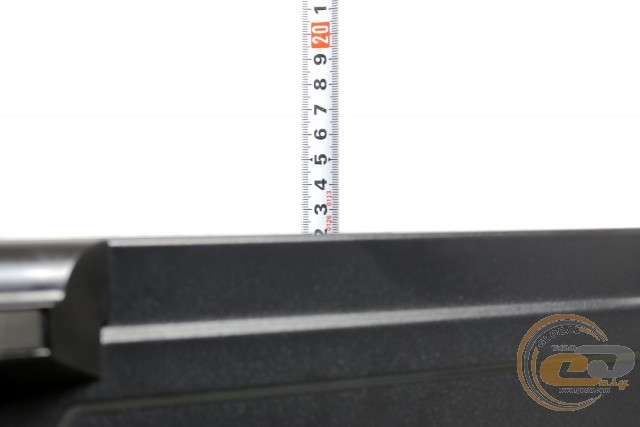

А ось баштовий охолоджувач з 120-мм вентилятором не поміститься при всьому бажанні - максимальна висота кулера в зборі може становити 127 мм з урахуванням вигину бічній панелі. Тому для гарантованої сумісності найкраще запастися теплоотводом з горизонтальною компонуванням.
З відеокартою всередині CHIEFTEC UNI UK-02B-OP також не все гладко. Якщо по довжині особливих проблем не передбачається (305-мм рішення помістяться без проблем), то відеоадаптер шириною 138 мм сюди не помістився.
Благо, в наявності було 117-мм рішення, і десь саме такий показник ширини можна назвати граничним при наявності бокового коннектора додаткового живлення. Обов'язково врахуйте даний момент при виборі комплектуючих, інакше боковина просто не закриється.
В цілому зібрати систему вийде без проблем, якщо всі комплектуючі підібрані з урахуванням обмежень по висоті і довжині. Якість збірки і обробки деталей не викличе зауважень, як і жорсткість конструкції.

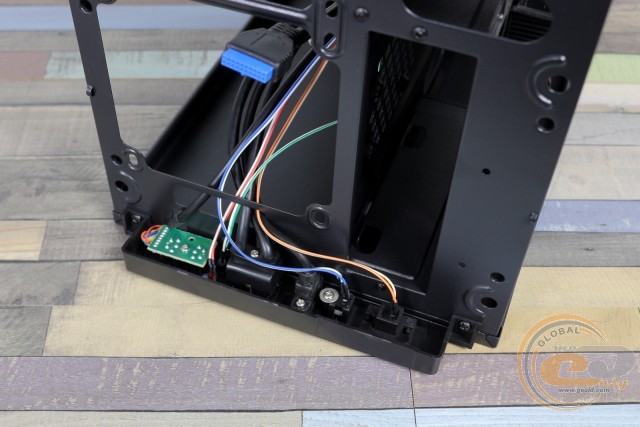

Кабелі, що йдуть від інтерфейсної панелі, мають більш ніж достатню довжину для підключення до материнської плати. Тільки ось заховати їх не просто.
Найменування |
Довжина, см |
USB 3.0 |
75 |
USB Type-C |
65 |
HD Audio |
60 |
Кнопки та індикатори |
55 |
Тестування
Процесор |
Intel Core i7-5960X (Socket LGA2011-v3, 3,0 ГГц, L3 20 МБ) @ 4,0 ГГц, 1,2 В |
Кулер |
Noctua NH-L9x65 (2700 об/хв), DEEPCOOL GAMMAXX L240 (1750 об/хв) |
Материнська плата |
ASUS RAMPAGE V EXTREME (Intel X99, Socket LGA2011-v3, E-ATX) |
Оперативна пам’ять |
4 x DDR4-3000 4 ГБ Kingston HyperX Predator |
Відеокарта |
Palit GeForce RTX 2060 GamingPro 6GB GDDR6 (2800 об/хв) |
SSD |
Kingston SUV500/480G |
Блок живлення |
Seasonic X-760 Gold (SS-760KM Active PFC, ATX, 760W) |
Термопаста |
Noctua NT-H1 |

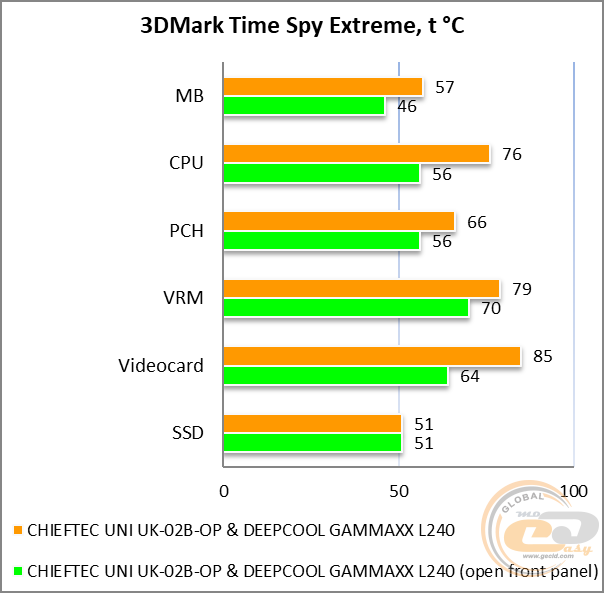

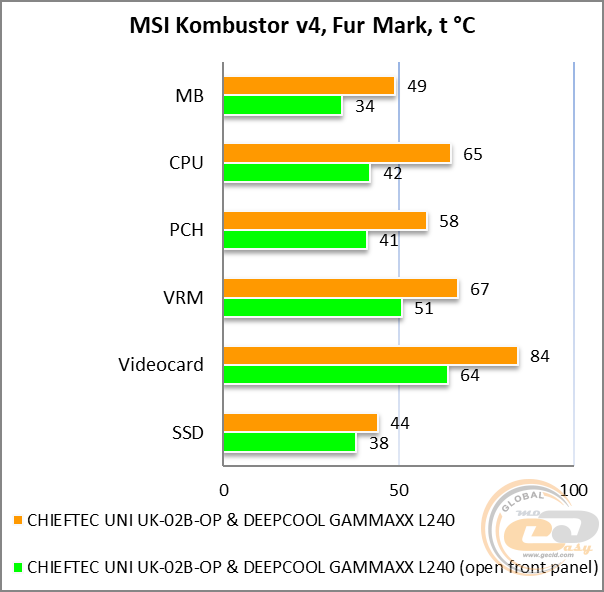

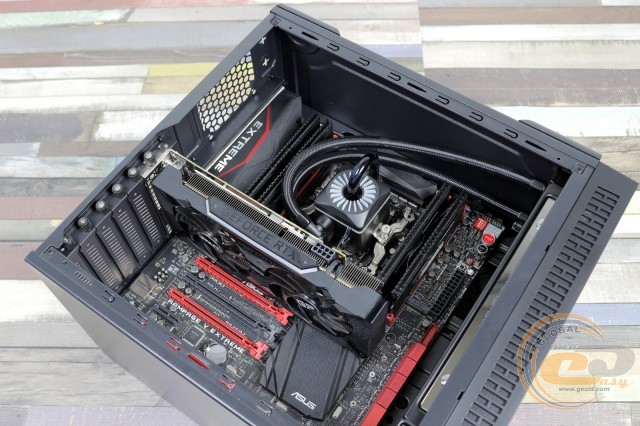

Корпус CHIEFTEC UNI UK-02B-OP ми протестували двічі. Перша зібрана в ньому система містила в собі 240-мм процесорну СВО DEEPCOOL GAMMAXX L240 (1750 об/хв). Пара вентиляторів на ній повинна поліпшити циркуляцію повітря всередині корпуса. Але чи зможуть розташовані впритул до передньої панелі пропелери отримати вдосталь прохолодного повітря?

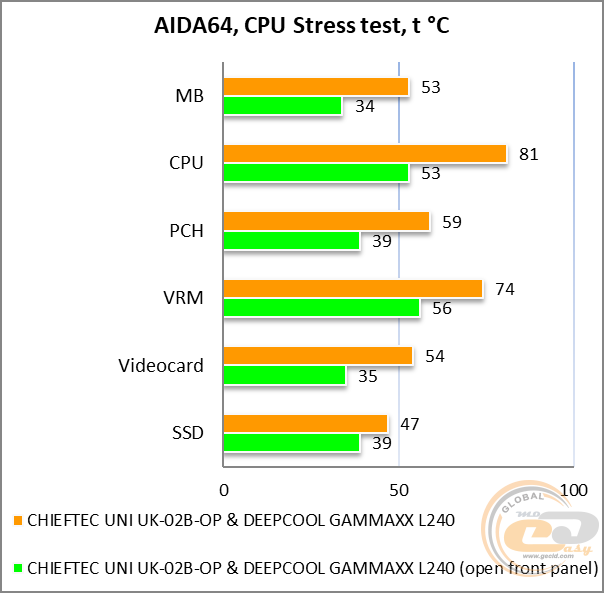

Сам по собі нагрівання процесора до 81°С можна зрозуміти, враховуючи застосування 140-ватного 8-ядерника, та ще й у розгоні. Але варто тільки зняти передню панель, як відразу ж відіграватися 20-28°С. Разом із нагріванням відеокарти до 84-85°С, таку реалізацію системи ніяк не назвеш вдалою. Ех, була б фронтальна панель сітчаста, напевно все було б краще. Але маємо те, що маємо.

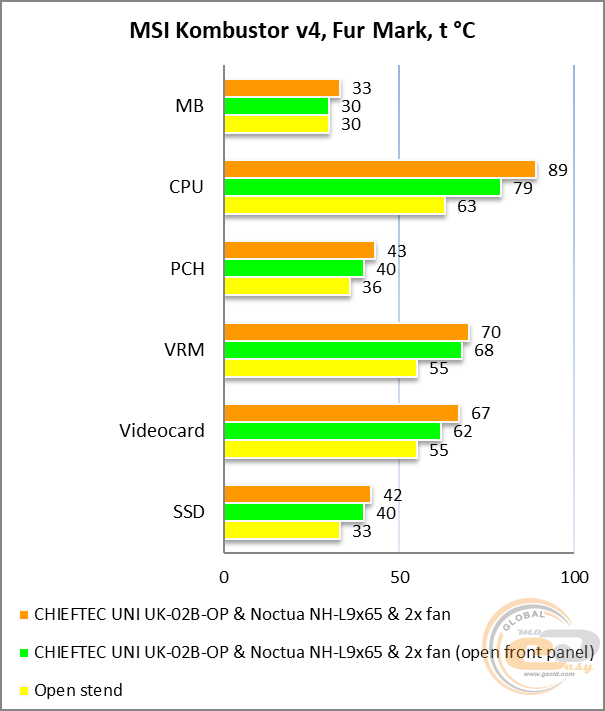

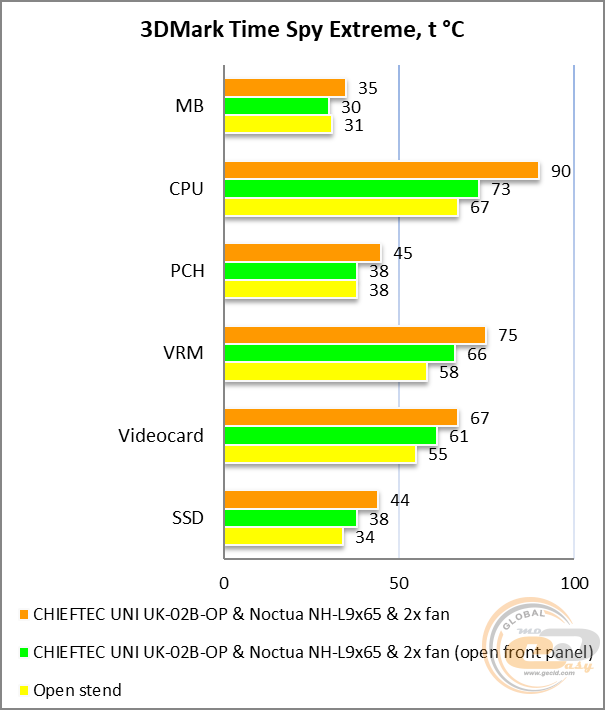

Спробуємо більш традиційну конфігурацію? Цього разу процесор буде охолоджувати порівняно компактний кулер Noctua NH-L9x65 (2700 об/хв), а на передній панелі встановлені два пропелера з набору CHIEFTEC TORNADO (1200 об/хв). На графіках також наведено нагрів компонентів на відкритому стенді поза корпусом (без додаткових вертушок).

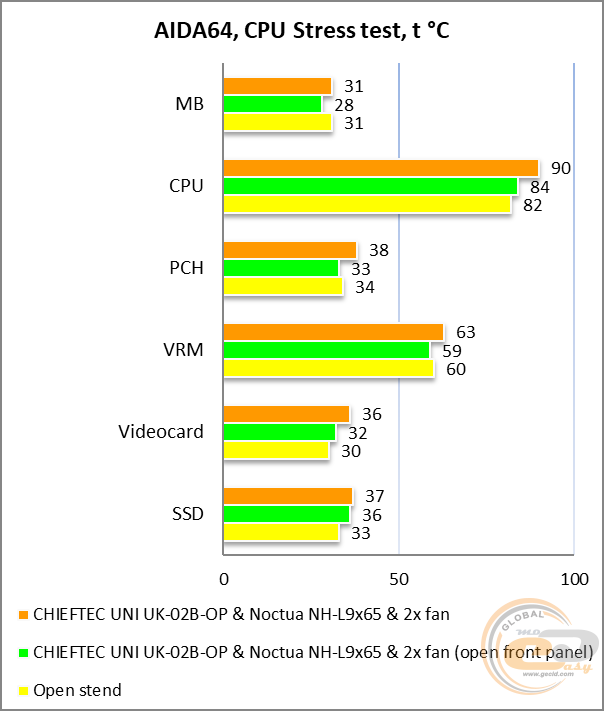

Відеокарта немов отримала друге дихання - вона не прогрівається вище за 67°С, що вже добре. Також радує нагрів накопичувачів і материнської плати, яким у попередній конфігурації було явно важкувато. А ось процесору тут вже не так солодко - до 90°С під час стрес-тестів при 82°С в аналогічному режимі на відкритому стенді. Отже, вибери ми більш холодний CPU без розгону, то цілком можна було б розраховувати на більш низькі показники. А ось для топової моделі краще пошукати корпус попросторіше.
Підсумки
Традиційний баштовий підхід до побудови корпусів має низку вагомих переваг. Одне з них - сумісність із безліччю різноманітних комплектуючих великої висоти і довжини (якщо ми говоримо про сучасний вирішенні). Друге - гарне їхнє самопочуття завдяки великій кількості простору і легкої продувності.
У випадку з CHIEFTEC UNI UK-02B-OP у перерахованому доведеться піти на компроміс. Так, довгі відеокарти сюди помістяться, але ось широкі моделі просто не дозволять закрити боковину. Аналогічна ситуація з процесорними кулерами і джерелами живлення - при виборі даних комплектуючих слід бути дуже уважним.
З обдувом також усе не просто. Встановлених вентиляторів немає, але вкрай бажано їх встановити. На жаль, передня панель продувається слабо. У тильній же частині встановити щось побільше 80-мм рішення не вдасться. Тому в якості плати за оригінальність ми радимо звернути увагу на більш енергоефективні комплектуючі та утриматися від розгону, помітно, що підігріває систему.
В іншому ж жертвувати майже не доведеться. Максимум чотирьох накопичувачів цілком вистачить для більшості потреб, так і USB Type-C на передній панелі поруч з парою USB 3.0 порадує будь-якого покупця. У підсумку, якщо при 40-доларовому бюджеті ви шукаєте альтернативу Tower-рішень, що вже набридли, то CHIEFTEC UNI UK-02B-OP цілком може нею стати.
Переваги:
- оригінальна зовнішність і компонування;
- хороша якість збірки;
- підтримка 305-мм відеокарт;
- можливість монтажу до трьох пропелерів і радіатора СВО довжиною 240 мм;
- можливість встановлення одного-двох 3,5" і двох-трьох 2,5" накопичувачів;
- наявність вертикального відсіку формату 5,25";
- інтерфейс USB Type-C і пара USB 3.0 на передній панелі;
- наявність пилових фільтрів на боковинах і по периметру передній панелі, а також м'яких ніжок;
- доступна ціна.
Особливості:
- обмеження висоти процесорного кулера і ширини відеокарти відміткою 127 мм;
- для низького нагріву бажано вибирати більш енергоефективні компоненти і подбати про активну циркуляцію повітря.
Недоліки:
- відсутність прокладок у місці фіксації накопичувачів і БЖ, а також пилового фільтра на передній панелі.
Автор: Олесь Пахолок
Переклад: Лілія Масюк
Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.
