Огляд і тестування відеокарти ZOTAC GeForce GTX 750 Ti (ZT-70603-10M) з 1 ГБ GDDR5

Недавно ми знайомили вас із новим графічним прискорювачем від компанії ZOTAC, основаним на NVIDIA GeForce GTX 750. Даний же матеріал буде присвячений вивченню новинки на основі NVIDIA GeForce GTX 750 Ti під назвою ZOTAC GeForce GTX 750 Ti (ZT-70603-10M). Ключовою її відмінністю є підтримка лише 1 ГБ GDDR5-пам'яті.

Як відомо, референсна версія NVIDIA GeForce GTX 750 Ti оснащена підтримкою 2 ГБ GDDR5-пам'яті. Однак конкуренція в даному сегменті нежартівлива, адже компанія AMD вивела на ринок моделі AMD Radeon R7 260X з 1 і 2 ГБ відеопам'яті, а також AMD Radeon R7 265 з 2 ГБ GDDR5. Тому партнери компанії NVIDIA також вирішили представити більш доступну версію NVIDIA GeForce GTX 750 Ti, оснастивши її 1 ГБ пам'яті. До цього в нас на тестуванні встигли побувати лише 2-ГБ варіанти, тому дуже цікаво довідатися, наскільки сильно відіб'ється на рівні продуктивності зменшений обсяг відеопам'яті.

Специфікація:

Дана новинка примітна невеликим заводським розгоном, який становить 13 МГц для номінальної частоти GPU і 26 МГц – для динамічної.

Упаковка та комплектація

Модель ZOTAC ZT-70603-10M постачається в невеликій вертикально орієнтованій упаковці зі щільного картону. В її оформленні переважають фірмові кольори компанії ZOTAC: чорний і оранжевий. На лицьовій стороні присутній великий логотип виробника, а також зазначено про наявність у комплекті розширеної гарантії й утиліти для моніторингу та розгону (ZOTAC FireStorm). Особливо слід виділити інформацію про підтримку лише 1 ГБ GDDR5-пам'яті, тоді як у референсних аналогів обсяг пам'яті досягає 2 ГБ.

Зворотна сторона коробки відведена під опис ключових технологій, які підтримує ZOTAC GeForce GTX 750 Ti (ZT-70603-10M):

• движок обробки фізики NVIDIA PhysX, функція поліпшення різкості ігрової графіки HBAO і технологія часового згладжування NVIDIA TXAA;

• ПЗ для оптимізації продуктивності ігор (NVIDIA GeForce Experience);

• потокова передача ігор на портативну приставку або планшет NVIDIA SHIELD.

У нижній частині міститься додатковий перелік підтримуваних технологій і опис комплекту поставки, а також зазначені мінімальні системні вимоги. Виробник радить встановлювати відеокарту на комп'ютер з мінімум 2 ГБ оперативної пам'яті й блоком живлення потужністю не менше 400 Вт (з навантажувальною здатністю лінії +12В не нижче 20 А).

Усередині коробки графічний прискорювач упакований з антистатичний пакет і закріплений за допомогою картонної форми, що дозволяє захистити його від пошкоджень при транспортуванні.

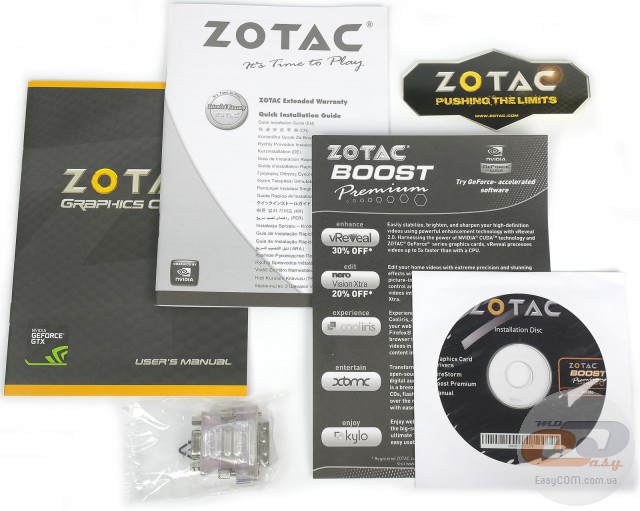

У стартовий набір відеокарти входить інструкція, гарантійний талон, адаптер DVI↔D-Sub, диск із ПЗ й драйверами, а також наклейка на корпус комп'ютера. Даний комплект є оптимальним для графічного прискорювача цього цінового діапазону. Справа в тому, що додаткового живлення новинка не вимагає, а технологія NVIDIA SLI не підтримується, тому відповідні адаптер і місток їй не потрібні.

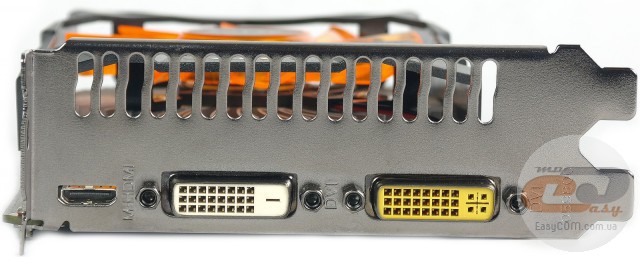

Інтерфейсна панель ZOTAC GeForce GTX 750 Ti (ZT-70603-10M) обладнана наступними роз’ємами:

• 1 х DVI-I;

• 1 х DVI-D;

• 1 х mini-HDMI.

Разом із комплектним адаптером DVI↔D-Sub дані конектори дозволять підключити як аналоговий, так і цифровий дисплей. Якщо ж виникне необхідність приєднати телевізор або монітор за допомогою кабелю HDMI, то доведеться окремо придбати перехідник на роз’єм mini-HDMI відеокарти.

Зовнішній вигляд і елементна база

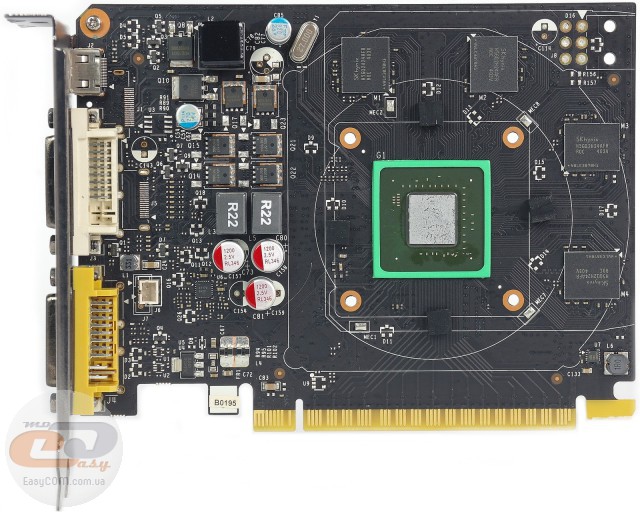

Відеокарта виконана на компактній друкованій платі, висота якої становить 112 мм. Використовується текстоліт чорного кольору й еталонна схема розташування компонентів на ній. Графічний процесор обладнаний зеленою захисною рамкою, яка здатна убезпечити кристал від відколів і пошкоджень при встановленні та демонтажі системи охолодження.

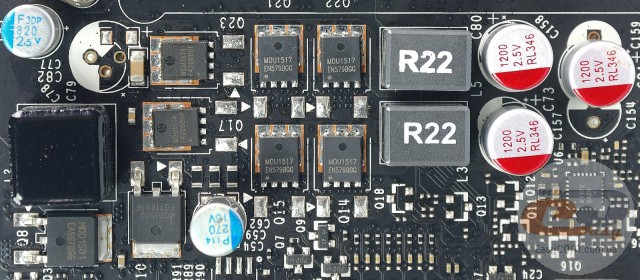

Підсистема живлення ZOTAC GeForce GTX 750 Ti (ZT-70603-10M) виконана за трифазною схемою: дві призначені для графічного процесора й одна – для чіпів пам'яті. Дана схема повністю відповідає референсній, яка вже встигла добре себе зарекомендувати на модифікаціях графічних прискорювачів NVIDIA GeForce GTX 750 Ti інших виробників.

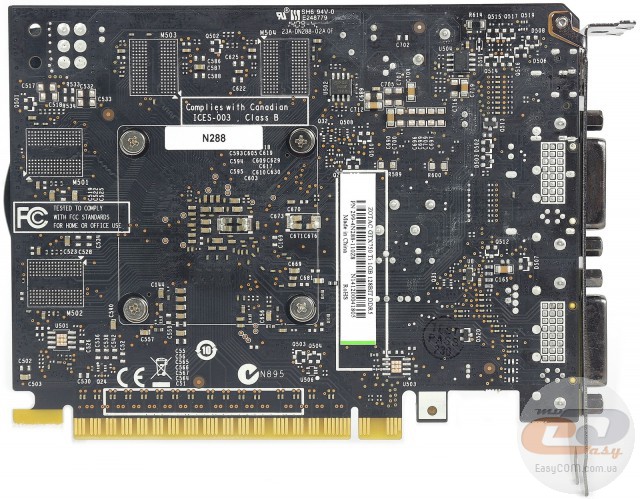

Енергоспоживання новинки не перевищує можливості слоту PCI Express 3.0 x16 (75 Вт), тому конектори для підключення додаткового живлення на текстоліті відсутні. На звороті друкованої плати знаходяться чотири гвинти, якими кріпиться система охолодження. Також тут присутня невелика наклейка з основною технічною інформацією.

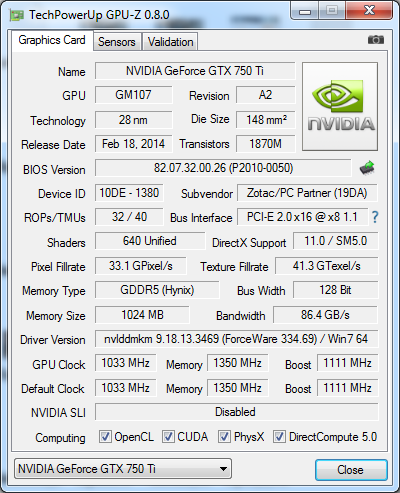

Відеокарта основана на 28-нм графічному чіпі NVIDIA GM107-400 (мікроархітектура NVIDIA Maxwell). Він складається з 5 активних SMM-блоків, 640 ядер CUDA, 40 текстурних блоків і 16 блоків растеризації. GPU працює на частоті 1033 МГц у номінальному режимі та 1111 МГц − при активації технології NVIDIA GPU Boost 2.0.

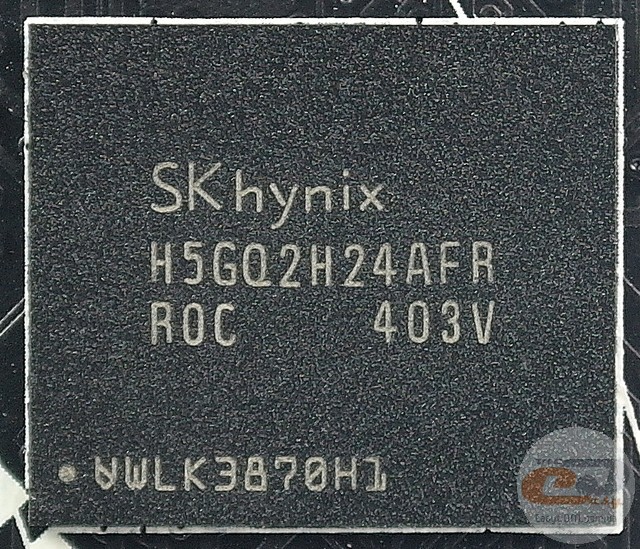

ZOTAC GeForce GTX 750 Ti (ZT-70603-10M) має 1 ГБ пам'яті типу GDDR5, яка набрана за допомогою чотирьох чіпів SK Hynix H5GQ2H24AFR ємністю 256 МБ кожний. Вони працюють на ефективній частоті 5400 МГц, а обмін даними із графічним чіпом здійснюється через 128-бітну шину із пропускною здатністю 86,4 ГБ/с.

Система охолодження

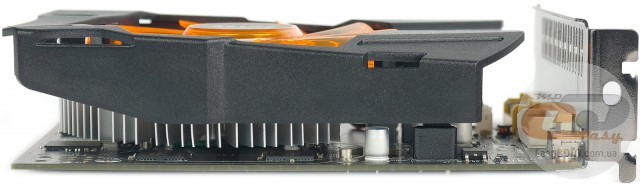

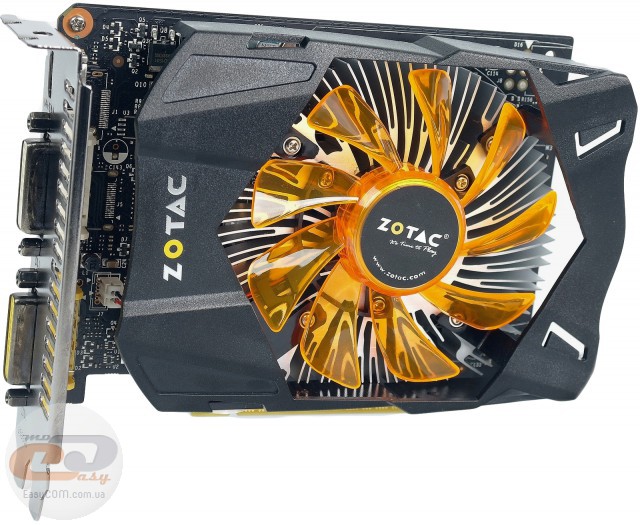

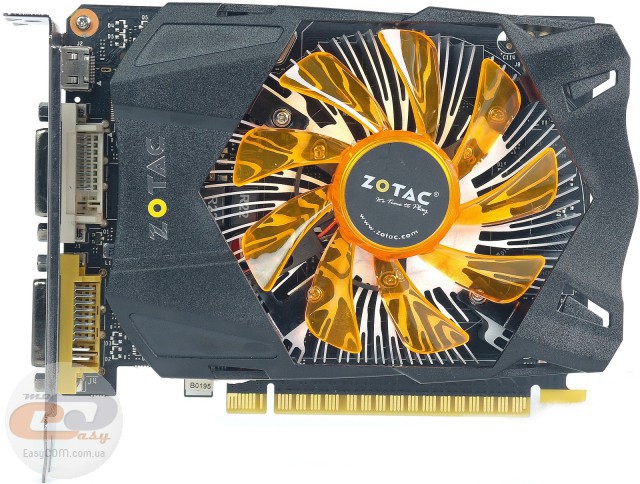

Фірмова система охолодження відеокарти виділяється яскравим зовнішнім виглядом і займає два слоти для карт розширення. Загальна довжина графічного прискорювача становить 166 мм (згідно з вимірами у нашій тестовій лабораторії).

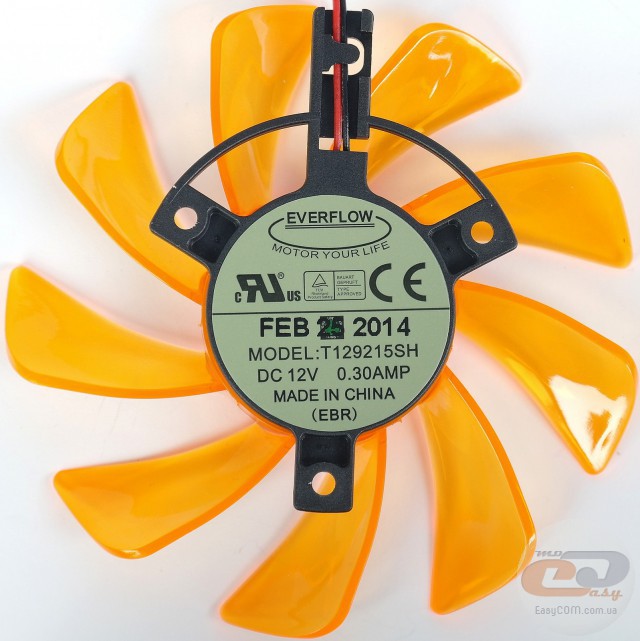

Для обдування та розсіювання тепла використовується вентилятор EVERFLOW T129215SH (12 В, 300 мА) на основі підшипника ковзання (Sleeve Bearings) з оранжевими напівпрозорими лопатями, діаметр яких становить 85 мм. Згідно зі знайденими в інтернеті даними, максимальна допустима швидкість його обертання становить 3000 об/хв, при цьому рівень шуму досягає 33 дБ. Він закріплений гвинтами на самому радіаторі й зверху прикритий захисною пластиковою кришкою.

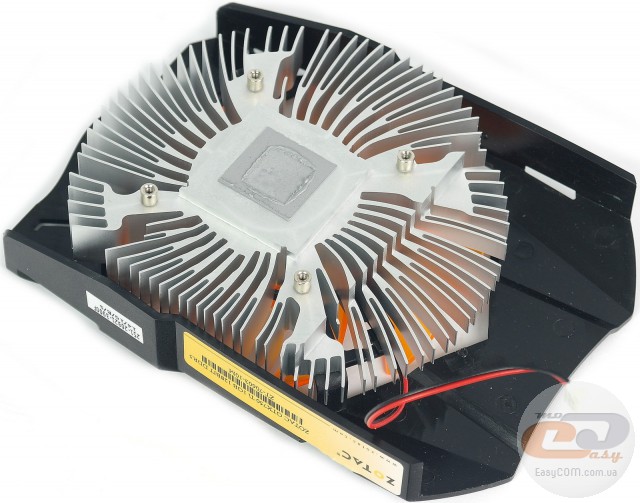

Алюмінієвий радіатор, який контактує безпосередньо із графічним ядром, має округлу форму з великою кількістю ребер. Така конструкція розрахована на швидке охолодження за допомогою кулера, при цьому більша частина відведеного тепла потрапляє безпосередньо в корпус комп'ютера. Як бачимо, виробник вирішив не використовувати мідні теплові трубки, що дозволяє знизити кінцеву вартість пристрою.

Тепер давайте дослідимо ефективність роботи системи охолодження при максимальному навантаженні. У режимі автоматичного обертання вентилятора температура GPU не перевищувала 51°С. Кулер при цьому працював дуже тихо, обертаючись усього на 33% від своєї максимальної швидкості (1000 об/хв).

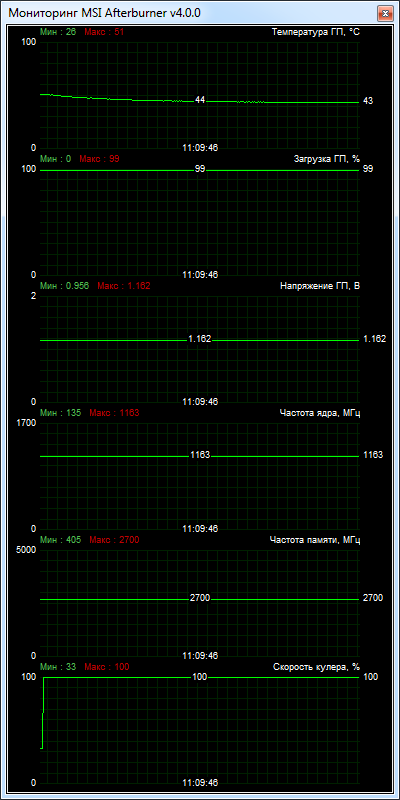

Примусове встановлення швидкості обертання лопатей на доступний максимум (2500 об/хв) ще більше знизило температуру графічного ядра − до 43°С. Шум СО дещо перевищив середній рівень, але усе ще залишався прийнятним для тривалої роботи за комп'ютером.

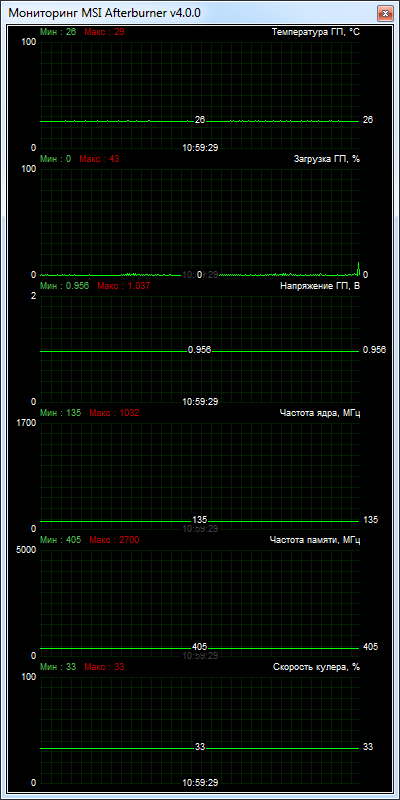

У режимі простою графічне ядро працювало на частоті 135 МГц, а його температура не перевищувала 26°С. При швидкості вентилятора на рівні 1000 об/хв шум системи охолодження залишався практично нерозрізненим на тлі інших компонентів системи.

У цілому система охолодження моделі ZOTAC GeForce GTX 750 Ti (ZT-70603-10M) прекрасно себе показала, продемонструвавши відмінну ефективність роботи та низький рівень шуму.
