Огляд і тестування відеокарти ZOTAC GeForce GTX 770 Dual Silencer

В арсеналі гонконгського вендора ZOTAC чотири відеокарти мають індекс «GTX 770». Модифікація з кодом ZT-70303-10P відноситься до лінійки ZOTAC AMP! Edition, що має солідний заводський розгін. Вона вже побувала у нас на тестуванні. Далі йде ZOTAC ZT-70301-10P – герой нашого огляду, з яким ми трішки пізніше познайомимось детальніше. За ним слідує ZOTAC ZT-70304-10P, що має збільшений до 4-х ГБ об’єм відеопам’яті. Замикає лінійку прискорювач ZOTAC ZT-70302-10P з незначним заводським розгоном графічного чіпу.

Пропонуємо почати знайомство з моделлю ZOTAC GeForce GTX 770 Dual Silencer з вивчення характеристик прискорювача і порівняння їх з еталонним рішенням.

До основних відмінностей ZOTAC GeForce GTX 770 Dual Silencer від еталонного варіанту, крім незначного розгону GPU (на 13 МГц), можна віднести перероблену PCB і альтернативну систему охолодження. Відеопам'ять функціонує на рекомендованій ефективній частоті 7010 МГц і має стандартний об’єм 2 ГБ. Про друковану плату і систему охолодження ще поговоримо у відповідних розділах, а зараз пропонуємо ознайомитись з упаковкою і комплектом поставки.

Упаковка та комплектація

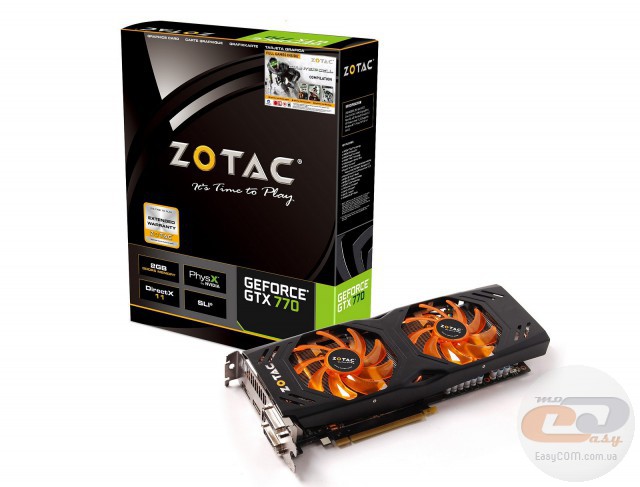

На вітринах магазинів ZOTAC ZT-70301-10P можна впізнати по коробці чималих розмірів, виконаній в чорних тонах. В її центрі красується ім’я вендора – «ZOTAC» і фірмовий девіз – «It’s time to play». Крім переліку основних технологій, що підтримує прискорювач, увагу привертає наклейка, яка повідомляє про включення в комплект поставки трьох ігор із серії Splinter Cell.

Зворотна сторона містить зображення відеокарти і фірмовий логотип використаної системи охолодження Dual Silencer, а також короткий опис комплекту поставки кількома мовами, включаючи російську.

На бічній грані розмістились системні вимоги, згідно яких блок живлення повинен мати потужність не менше 600 Вт і здатність видавати як мінімум 42 А по лінії живлення +12В та підтримувати один 8-контактний і один 6-контактний кабелі живлення PCI Express.

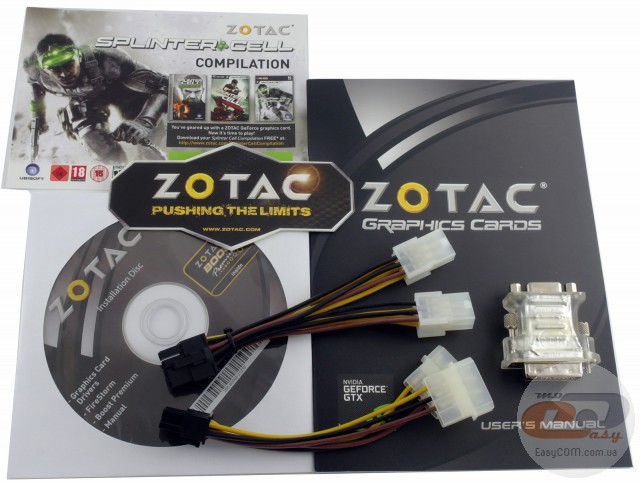

В упаковці, крім самої відеокарти, можна знайти диск з драйверами і утилітами, два перехідники живлення, посібник користувача, наклейку на корпус з логотипом компанії ZOTAC, перехідник з DVI на D-Sub і приємний бонус у вигляді купону на безкоштовне завантаження ігор серії Splinter Cell. Єдине, чого не вистачає, то це містка NVIDIA SLI. У випадку, якщо виникне потреба об'єднати кілька моделей для спільних розрахунків графічних ефектів, його доведеться купувати окремо.

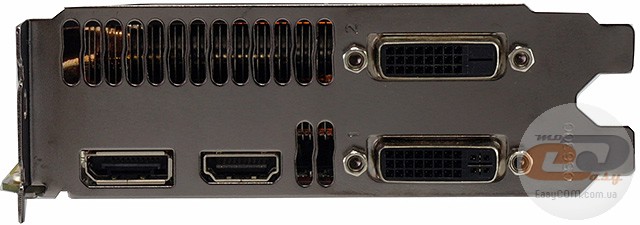

На інтерфейсній панелі присутні широкі прорізи для викидання нагрітого повітря за межі системного блоку. Для виведення зображення на графічному адаптері ZOTAC GeForce GTX 770 Dual Silencer передбачений наступний набір відеовиходів:

• 1 х DVI-I;
• 1 х DVI-D;
• 1 х HDMI;
• 1 х DisplayPort.

Підтримуються такі роздільні здатності:

• цифрова - до 4096 x 2160;
• аналогова - до 2048 x 1536.

Така конфігурація зовнішніх інтерфейсів може, без сумніву, називатись оптимальною. А враховуючи комплектний перехідник з DVI на VGA, то наврядчи у користувача виникнуть проблеми з підключенням до зовнішніх дисплеїв.

Зовнішній вигляд і елементна база

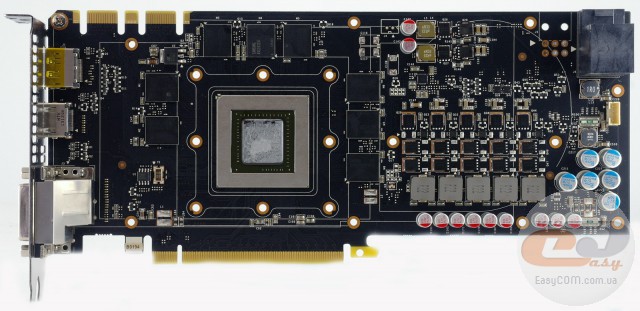

Дизайн друкованої плати рішення ZOTAC ZT-70301-10P повністю ідентичний «старшій» відеокарті ZOTAC GeForce GTX 770 AMP! Edition, що дає надію на непоганий розгінний потенціал, зважаючи на досить високі частоти останньої. Забігаючи наперед скажемо, що ми не помилились.

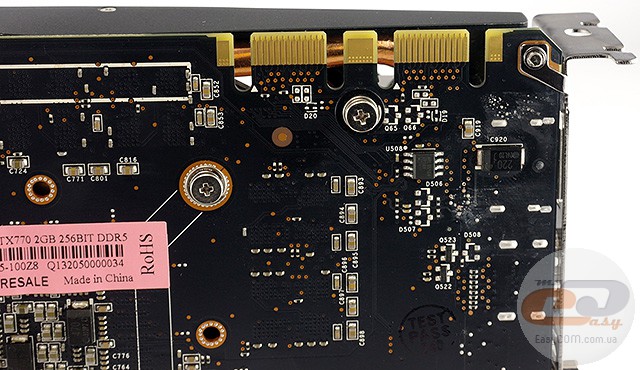

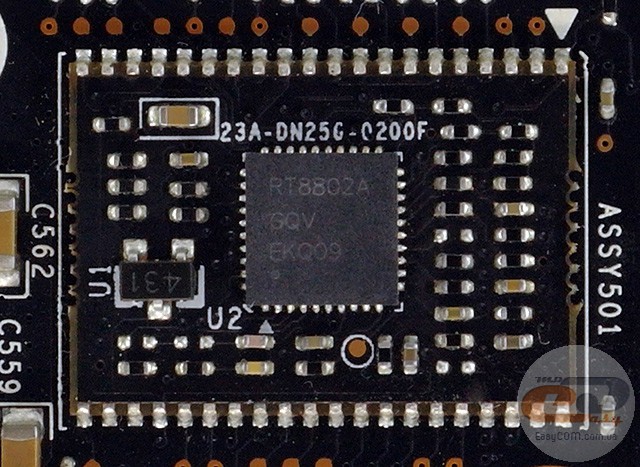

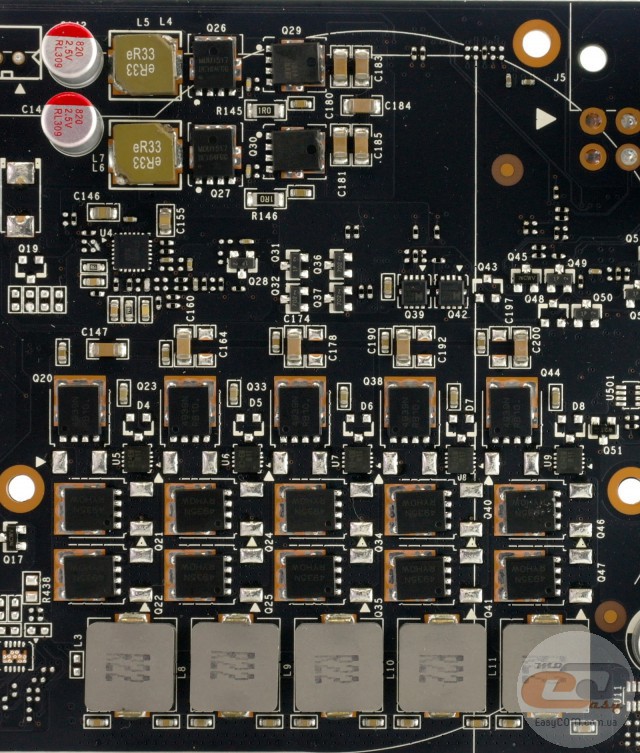

Живлення тестованої відеокарти виконане за схемою 5+2 фази (п’ять фаз для GPU і по одній для чіпів пам'яті і PLL). Керування здійснює ШІМ-контролер RT8802A, який розташований на зворотній стороні прискорювача. Він підтримує активне перемикання фаз, що позитивним чином відображається на енергоспоживанні і точності подачі напруги в колах живлення. Як наслідок – забезпечується стабільніша робота ключових вузлів та збільшується термін служби компонентів плати.

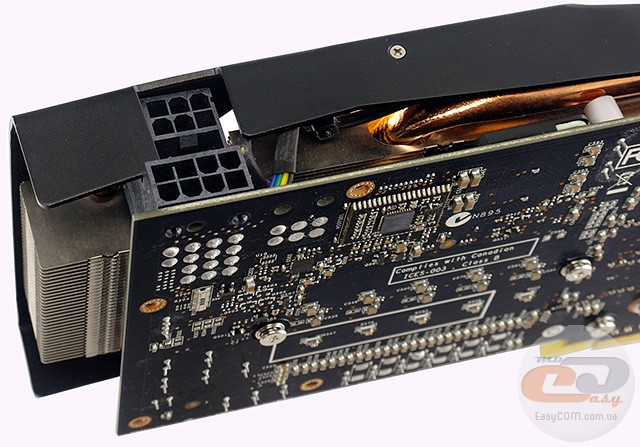

Крім слоту PCI Express 3.0 х16, живлення відеокарти ZOTAC ZT-70301-10P підводиться ще через два додаткові роз’єми PCIe (6-контактний і 8-контактний), які розташовані на бічній стороні графічного адаптера.  Вони розміщені один над одним, що забезпечує простоту підключення і скорочує загальну довжину відеокарти. Але через таке розташування буде складно відключати кабелі живлення без певних навичок і вмінь.

Для об’єднання кількох подібних рішень за допомогою технології NVIDIA SLI на ZOTAC GeForce GTX 770 Dual Silencer традиційно використовуються два MIO-конектори. Така конфігурація дозволяє об’єднати від двох до чотирьох відеоприскорювачів для спільних розрахунків графічних ефектів.

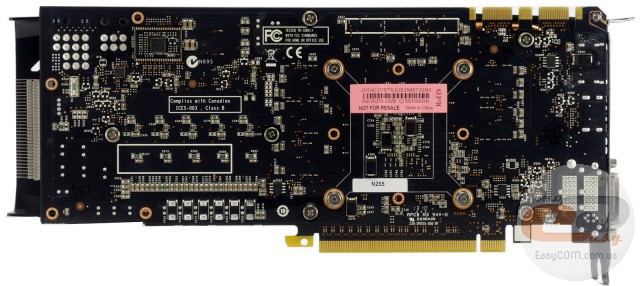

Зворотна сторона відеокарти практично повністю позбавлена значимих елементів (крім ШІМ- контролера). Це стало можливим завдяки чималим розмірам текстоліту, що дозволило розмістити усі мікросхеми пам’яті на фронтальній стороні.

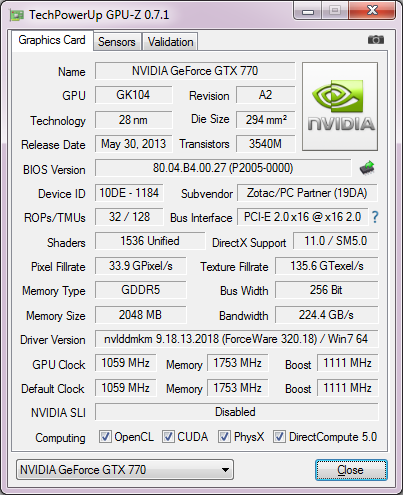

Ключовим компонентом ZOTAC ZT-70301-10P є графічний чіп NVIDIA GK104 (Kepler), який виготовлено згідно норм 28-нм технологічного процесу. Він включає в себе 8 активних SMX-блоків, 1536 універсальних шейдерних процесорів (CUDA-ядер згідно термінології компанії NVIDIA) і 32 блоки растрових операцій. Даний кристал розмістив в собі 3 540 млн транзисторів на площі 340 мм². Як ми вже згадували, у номінальному режимі роботи частота графічного ядра  трішки підвищена відносно рекомендацій NVIDIA і становить 1059 МГц. А завдяки підтримці технології GPU Boost 2.0, у турборежимі його швидкість в середньому досягає рівня 1098 МГц.

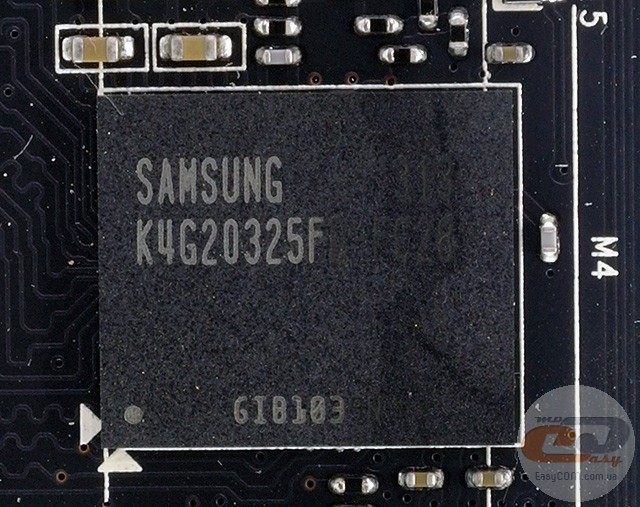

GDDR5-пам'ять відеокарти ZOTAC GeForce GTX 770, загальним обсягом 2 ГБ, набрана за допомогою 8-ми FCBGA-чіпів ємністю 256 МБ кожний, виробництва компанії Samsung Semiconductor. Мікросхеми мають маркування K4G20325FD-FC28 і працюють на частоті 7 ГГц. Пропускна здатність 256-бітної шини пам’яті становить 224,4 ГБ інформації за секунду.

Система охолодження

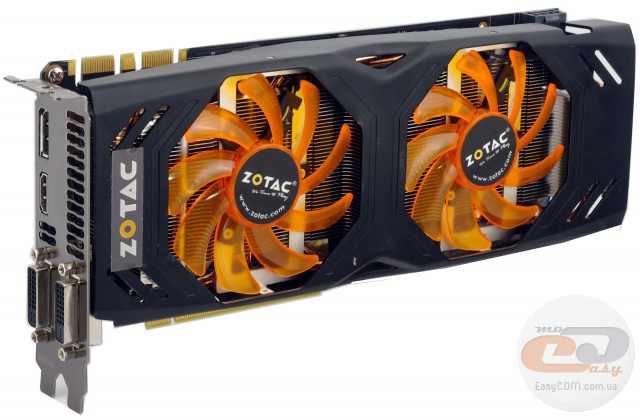

Інженери компанії ZOTAC замінили еталонну систему охолодження турбінного типу на фірмовий кулер Dual Silencer. Відеокарта зі встановленою СО займає два слоти розширення, а її загальна довжина досягає 275 мм.

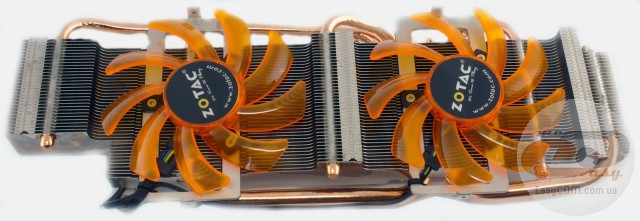

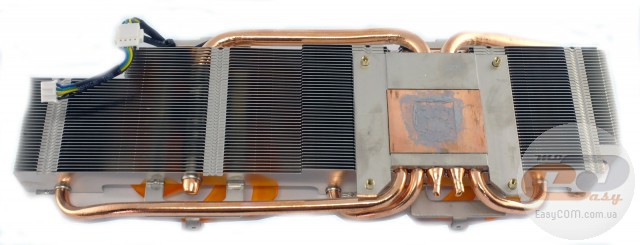

Кулер являє собою масивний радіатор з 42-х алюмінієвих пластин, які мають нікельоване покриття. Всю цю конструкцію накриває металевий кожух з двома вентиляторами типорозміру 92мм. Пропелери мають 4-контактне підключення і керуються методом ШІМ-модуляції. Швидкість обертання їх лопатей знаходиться в діапазоні від 1000 до 3300 об/хв.

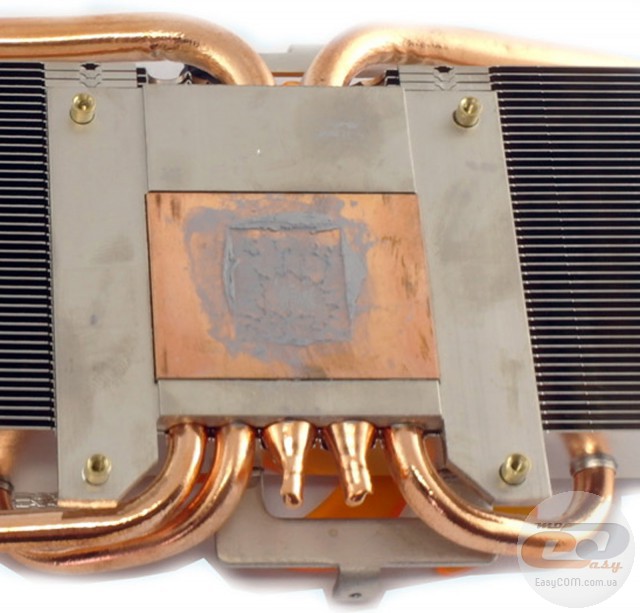

Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок: три діаметром 6 мм і дві 8-міліметрові. Мідна основа і теплові трубки позбавлені нікельованого покриття, що в майбутньому може викликати їх окислення, у наслідок чого відбудеться погіршення температурних показників. Теплові трубки в своїх жолобках розташовані не досить щільно, що може дещо зменшити ефективність відводу тепла.

Для підвищення ефективності теплообміну контакт теплових трубок з ребрами радіатора та основою поліпшений за допомогою припою. Завдяки поздовжньому розташуванню пластин радіатора і прорізам на інтерфейсній панелі, нагріте повітря викидається за межі корпусу.

Пропонуємо перейти безпосередньо до тестування системи охолодження відеокарти ZOTAC GeForce GTX 770.

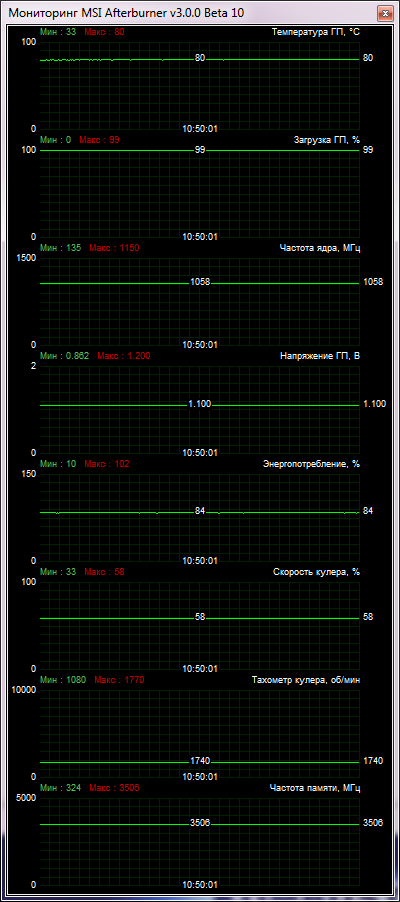

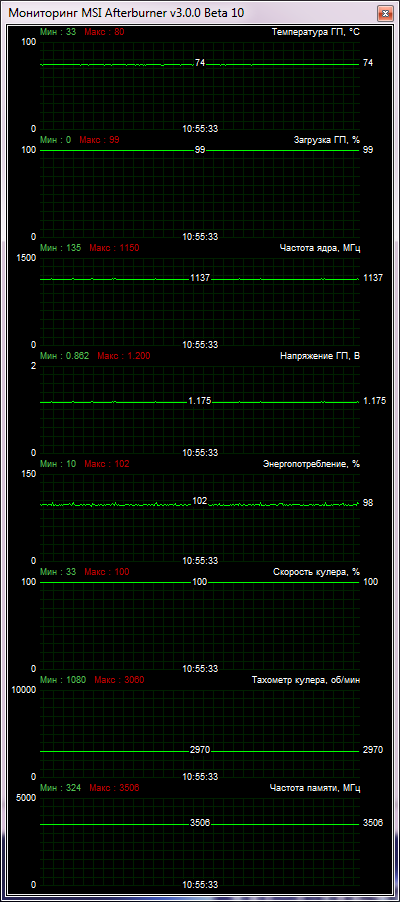

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 80 градусів, а кулер, згідно показів моніторингу, працював на 56% від своєї максимальної потужності. У такому режимі відеокарта досить тиха на фоні інших компонентів системи.

Після примусового збільшення частоти обертання лопатей до максимального рівня, температура GPU опустилася до 74 градусів, що говорить нам про певний «запас міцності» даного кулера. При цьому рівень шуму за суб’єктивними відчуттями можна охарактеризувати як «середній». В такому режимі можна працювати за комп’ютером без будь-якого дискомфорту вподовж тривалого часу.

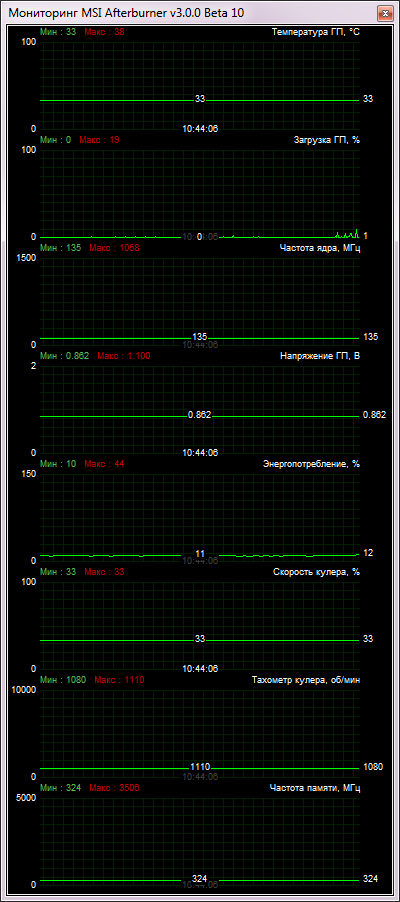

При відсутності навантаження, завдяки енергозберігаючим технологіям, частоти роботи графічного ядра та пам'яті автоматично знижуються. Це дозволяє суттєво зменшити енергоспоживання і тепловиділення відеокарти в цілому. У такому режимі температура GPU не перевищує 33 градусів.

Підсумовуючи усе вищесказане, відзначимо, що фірмовий кулер Dual Silencer – добротна система охолодження з помірним рівнем шуму, а також з певним запасом міцності. При цьому навіть примусове підвищення швидкості обертання її вентиляторів до максимального рівня не призводить до надмірного шуму, тому вона добре підійде для розгону ключових показників відеокарти.

Тестування
