Огляд відеокарти SAPPHIRE PULSE RX 5700 XT 8G: питання в ціні

Улітку 2019 року компанія AMD порадувала своїх шанувальників анонсом відеокарт, створених на кардинально новій мікроархітектурі. Адже дебютувала в 2012 році GCN уже застаріла і втратила свою актуальність у високому ціновому сегменті. Їй на зміну прийшла RDNA разом із відеокартами AMD Radeon RX 5700 і Radeon 5700 XT. З останньою ми і познайомимося в даному огляді, але трохи пізніше, а поки зосередимося на особливостях мікроархітектури.

SAPPHIRE PULSE RX 5700 XT 8G

SAPPHIRE PULSE RX 5700 XT 8G

Графічні чіпи новинок виконані на новому 7-нм техпроцесі. Вони отримали швидку пам'ять GDDR6 і підтримку інтерфейсу PCI Express 4.0. На даний момент реалізувати його можливості дозволить лише зв'язка процесорів AMD Ryzen 3000 і материнських плат на базі чіпсета AMD X570. Але в майбутньому кількість сумісних продуктів збільшиться.

SAPPHIRE PULSE RX 5700 XT 8G

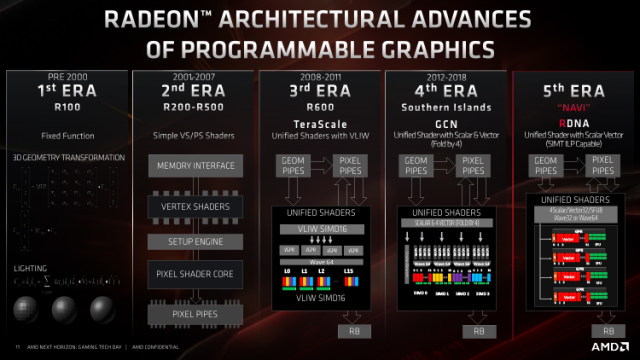

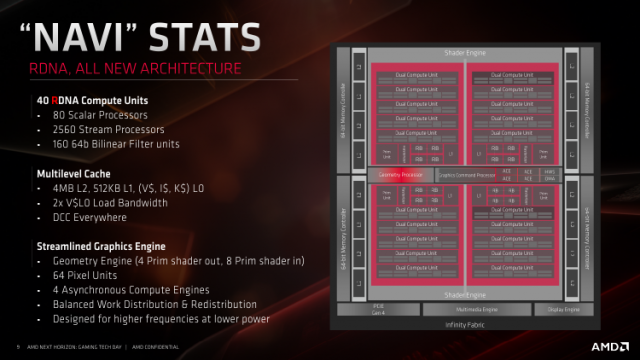

В основі AMD Radeon RX 5700 і Radeon 5700 XT знаходяться різні варіанти графічного процесора Navi 10. Повноцінна версія AMD Navi 10 XT складається з двох Shader Engine, кожен з яких містить по 10 здвоєних блоків CU (DCU - Dual Compute Unit). У складі кожного з них є по 64 шейдерних ядра ALU (128 у складі одного DCU), що і дає в результаті загальне значення в 2560. Також є 160 текстурних модулів, 64 блоки растеризації, чотири асинхронних рушії, процесор обробки геометрії з чотирма блоками обробки примітивів і чотири 64-бітних контролери пам'яті, які реалізують 256-бітну шину для GDDR6-пам'яті.

SAPPHIRE PULSE RX 5700 XT 8G

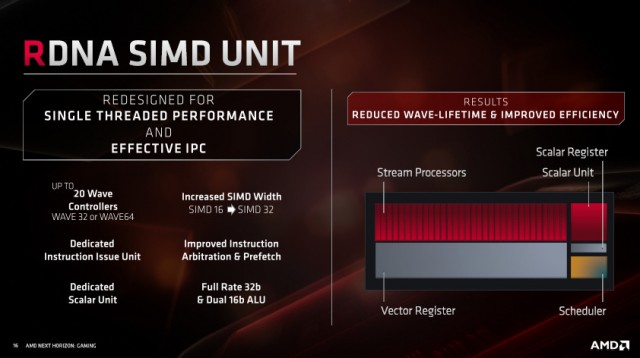

Нові CU в порівнянні з архітектурою GCN отримали два режими виконання: Wave32 і Wave64 під різні типи навантажень, а ширина блока SIMD була збільшена в два рази - із SIMD 16 до SIMD 32. Це підвищує ефективність заповнення блоків SIMD.

SAPPHIRE PULSE RX 5700 XT 8G

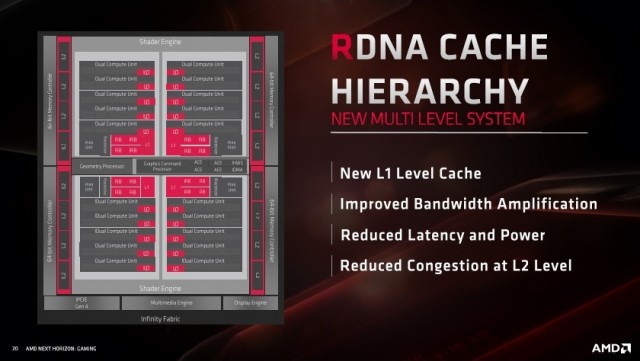

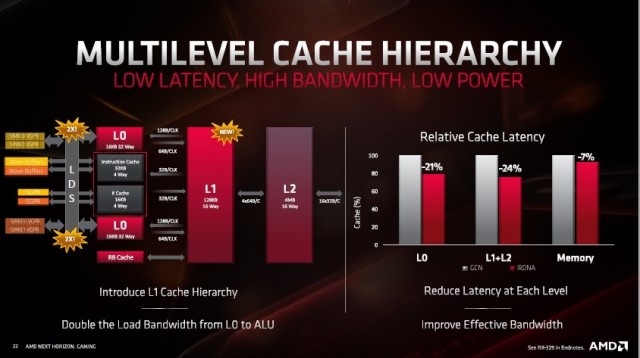

Серйозні зміни відбулися і в кеш-пам'яті. 16-кілобайтний кеш L1 у складі кожного CU тепер вважається кешем нульового рівня (L0), а число його каналів зросла з 4 до 32. Кеш першого рівня (загальний на 10 CU) тепер може похвалитися об'ємом 128 КБ і 16 каналами асоціативності. Це спростить роботу кеша L2 (вісім блоків на кожен Shader Engine), обсяг якого досяг 4 МБ.

SAPPHIRE PULSE RX 5700 XT 8G

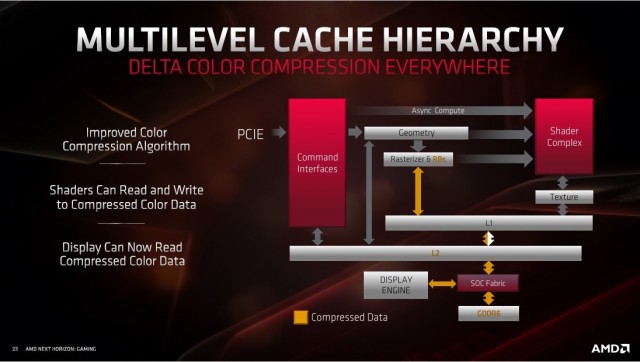

Також оптимізовані алгоритми компресії даних кольору - стала можливою передача стислих даних кольору для шейдерів і контролера дисплея.

SAPPHIRE PULSE RX 5700 XT 8G

Ці зміни знизили затримки при роботі з кеш-пам'яттю максимум на 24% і на 7% з відеопам'яттю в порівнянні з архітектурою GCN.

SAPPHIRE PULSE RX 5700 XT 8G

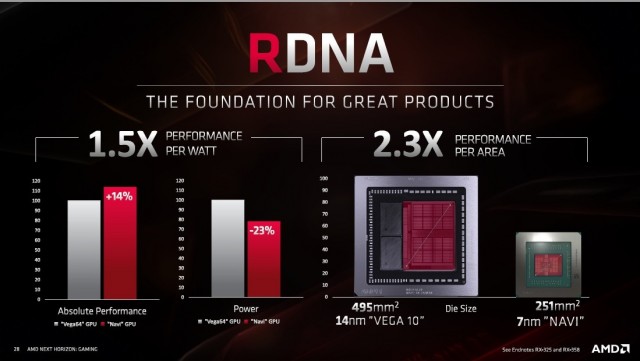

Перехід на більш тонкий 7-нм техпроцес і оновлена мікроархітектура дозволили збільшити число транзисторів з 5,7 до 10,3 млрд, вмістивши їх на порівняно компактному кристалі площею 251 мм2. І якщо зростання продуктивності в 2,3 рази на одиницю площі не особливо цікавий звичайному користувачеві, то ось приріст продуктивності в 1,5 рази на 1 Ватт виглядає куди більш привабливо. Це дозволяє сподіватися на те, що відеокарти AMD перестануть бути синонімом ненажерливості.

SAPPHIRE PULSE RX 5700 XT 8G

Молодша версія, AMD Navi 10 XL, використовується в складі відеокарти AMD Radeon RX 5700. Вона підтримує ті ж мікроархітектурні особливості, але втратила чотирі модулі CU, а це мінус 256 потокових процесорів і 16 текстурних блоків. Також була знижена частота ядра і впало енергоспоживання разом з вимогами до живлення. Підсистему відеопам'яті залишили без змін.

SAPPHIRE PULSE RX 5700 XT 8G

У новинок трохи змінився підхід до позначення робочих частот. Так, крім звичної базової (Base) і динамічної (Boost), додалося проміжне ігрове значення (Game Clock). Базова - це мінімальна частота під навантаженням. Динамічна - максимально можлива при заводських налаштуваннях. А ігрова - це орієнтовна частота при типових навантаженнях. Тобто в іграх частота GPU буде близькою саме до показника Game Clock.

SAPPHIRE PULSE RX 5700 XT 8G

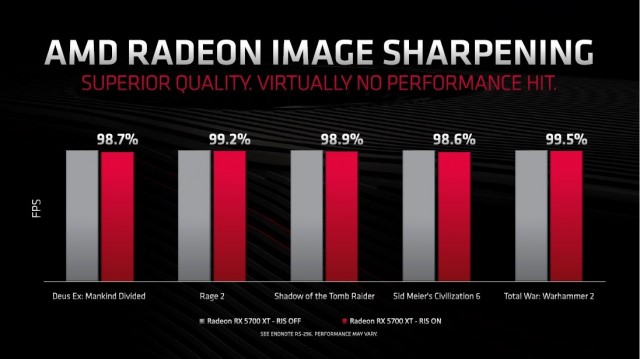

Окремо відзначимо кілька цікавих технологій. Radeon Image Sharpening підвищує різкість зображення і масштабує роздільну здатність з низького до робочого для вашого монітора при мінімальному падінні продуктивності.

SAPPHIRE PULSE RX 5700 XT 8G

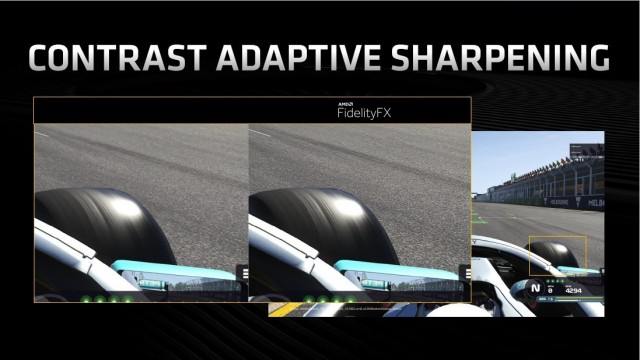

AMD FidelityFX - це набір інструментів для розробників з відкритим програмним кодом, який можна використовувати при створенні ігор. Він володіє подібними Radeon Image Sharpening можливостями підвищення різкості і низкою інших особливостей.

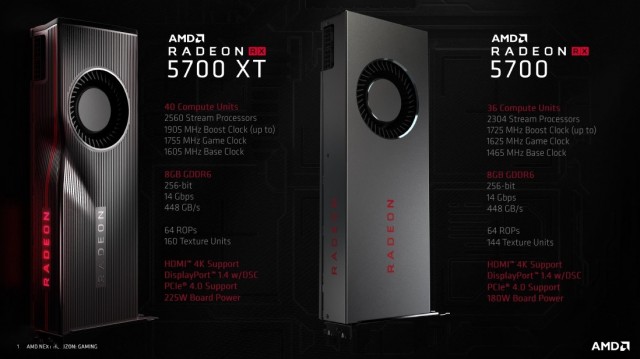

Наостанок наводимо таблицю характеристик обох відеокарт разом зі спеціальною ювілейною версією флагмана:

Модель

AMD Radeon RX 5700

AMD Radeon RX 5700 XT

AMD Radeon RX 5700 XT 50th Anniversary Edition

GPU

AMD Navi 10 XL

AMD Navi 10 XT

AMD Navi 10 XT

Мікроархітектура

7-нм RDNA

Кількість потокових процесорів

2304

2560

2560

Кількість текстурних блоків

144

160

160

Кількість растрових модулів

64

Базова / ігрова / динамічна частота GPU, МГц

1465 / 1625 / 1725

1605 / 1755 / 1905

1680 / 1830 / 1980

Пікова продуктивність, TFLOPS

7,95

9,75

10,14

Тип відеопам'яті

GDDR6

Обсяг, ГБ

8

Ефективна частота, ГГц

14

Розрядність шини, біт

256

Пропускна здатність, ГБ/с

448

TBP, Вт

180

225

235

Рекомендована вартість, $

349

399

449

SAPPHIRE PULSE RX 5700 XT 8G

Однак від теорії давайте перейдемо до практики, і детальніше познайомимося з відеокартою SAPPHIRE PULSE RX 5700 XT 8G.

Специфікація

Модель

SAPPHIRE PULSE RX 5700 XT 8G (11293-01-20G)

GPU

AMD Navi 10 XT

Мікроархітектура

AMD RDNA

Техпроцес, нм

7

Кількість потокових процесорів

2560

Кількість текстурних блоків

160

Кількість растрових блоків

64

Базова / ігрова / динамічна частота GPU, МГц

1670 / 1815 / 1925

Ефективна частота пам'яті, МГц

14000

Обсяг пам'яті, ГБ

8

Тип пам'яті

GDDR6

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

448

Інтерфейси виводу зображення

1 x HDMI 2.0

3 x DisplayPort

Мінімальна потужність блока живлення, Вт

600

Додаткові роз'єми живлення PCIe

1 x 8-контактний

1 x 6-контактний

Розміри з офіційного сайту (виміряні в нашій тестовій лабораторії), мм

254 х 135 x 46,5 (265 x 114 х 47)

Драйвери

Свіжі драйвери можна скачати з сайту компанії SAPPHIRE або сайту виробника GPU

Сайт виробника

SAPPHIRE

Упаковка та комплектація

SAPPHIRE PULSE RX 5700 XT 8G SAPPHIRE PULSE RX 5700 XT 8G

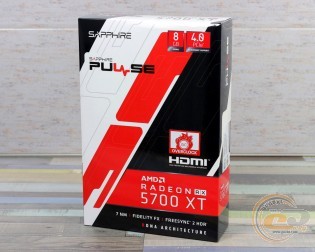

Відеокарта SAPPHIRE PULSE RX 5700 XT постачається в вертикально орієнтованій картонній коробці з оригінальним і яскравим оформленням.

SAPPHIRE PULSE RX 5700 XT 8G

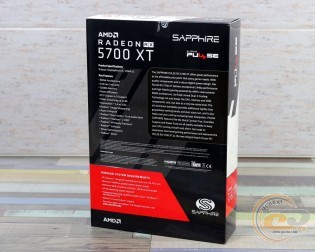

Список системних вимог до комп'ютера, до якого планується встановлення відеокарти, розташований на зворотному боці упаковки. Виходячи з рекомендацій, блок живлення повинен мати потужність не менше 600 Вт і підтримувати один 8-контактний і один 6-контактний кабель PCIe.

SAPPHIRE PULSE RX 5700 XT 8G

У комплекті з графічним адаптером ми виявили лише стандартну документацію і диск із ПЗ.

Зовнішній вигляд і елементна база

SAPPHIRE PULSE RX 5700 XT 8G

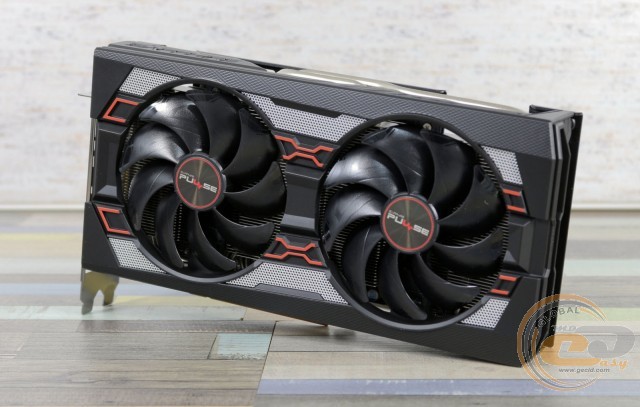

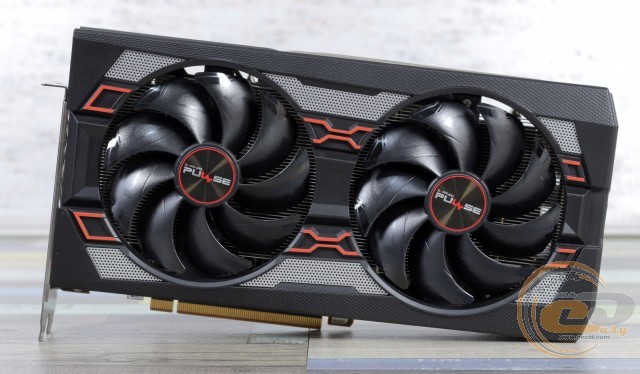

SAPPHIRE PULSE RX 5700 XT 8G володіє самобутнім дизайном, який виділяється на тлі конкурентних аналогів. Кожух на зверхній боковині виконаний із пластика, але виглядає цікаво завдяки різній фактурі і вставкам сріблястого і червоного кольору. Дизайн, скоріше, молодіжний, але і надмірно химерним назвати його точно не можна.

SAPPHIRE PULSE RX 5700 XT 8G

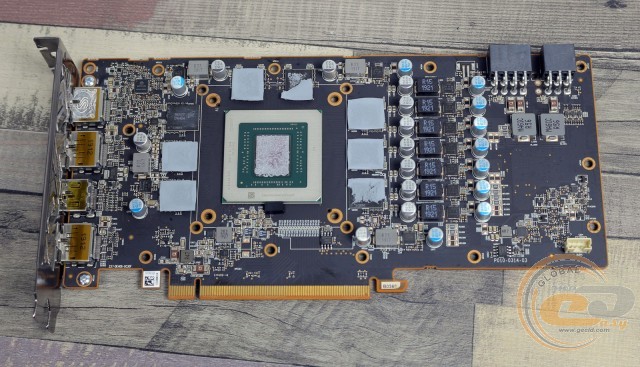

Під кулером ховається оригінальна компактна друкована плата з еталонним принципом компонування: усі чіпи пам'яті розпаяні навколо графічного ядра, а компоненти його підсистеми живлення розташовані по праву боковину.

SAPPHIRE PULSE RX 5700 XT 8G

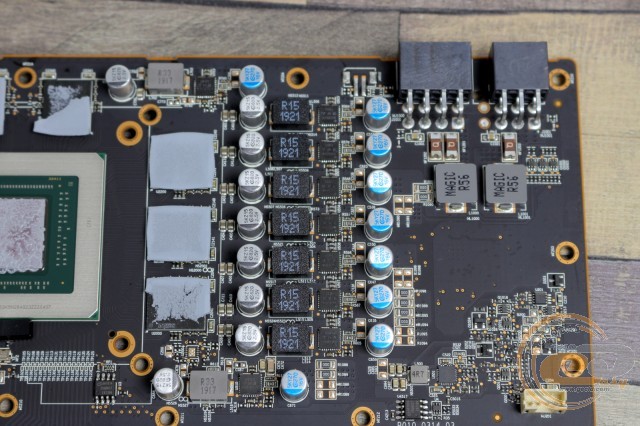

Живлення новинки виконано по еталонній 7+1-фазній схемі, де сім фаз відповідають за живлення GPU, а одна призначена для підсистеми відеопам'яті. Однак референсний дизайн передбачає використання мікросхем ON Semiconductor FDMF3170 із максимальним струмом 70 А і тантал-полімерних конденсаторів. Тут же встановлено чіпи Vishay SiC620A з навантажувальною здатністю до 60 А і твердотільні конденсатори.

SAPPHIRE PULSE RX 5700 XT 8G

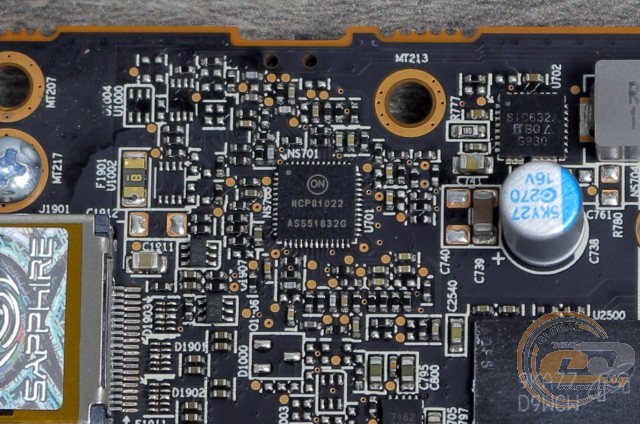

У ролі ШІМ-контролера виступає мікросхема ON Semiconductor NCP81022.

SAPPHIRE PULSE RX 5700 XT 8G

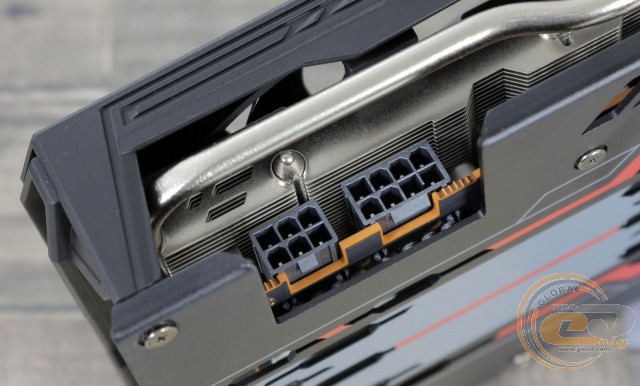

Крім слоту PCI Express х16, живлення відеокарти забезпечується через пару додаткових роз'ємів PCIe (6- і 8-контактним). Кулер не ускладнює відключення кабелів живлення, оскільки засувки роз'ємів розташовані з тильного боку плати.

SAPPHIRE PULSE RX 5700 XT 8G

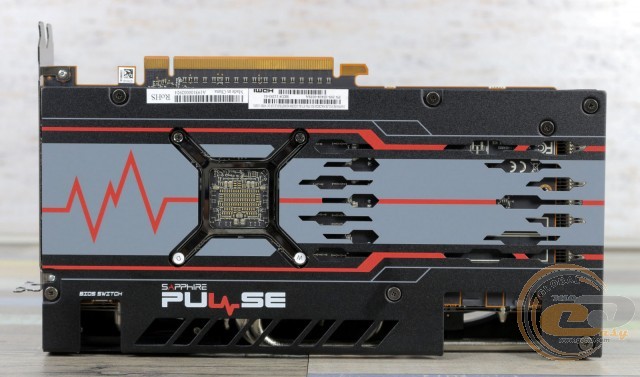

Зворотний бік друкованої плати захищене металевою опорною пластиною, яка підвищує жорсткість конструкції і приймає пасивну участь у відведенні надлишків тепла.

SAPPHIRE PULSE RX 5700 XT 8G

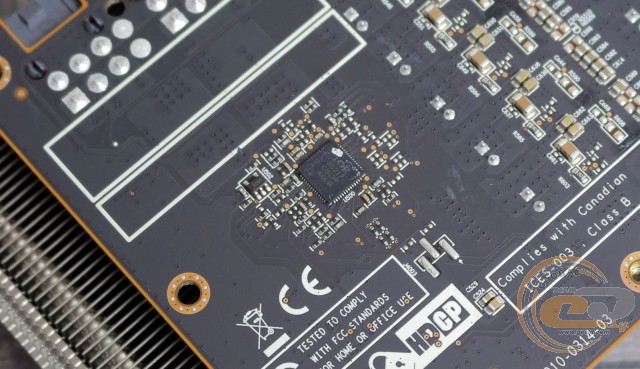

Під нею ми виявили ШІМ-контролер IR35217 від International Rectifier. Він управляє підсистемою живлення пам'яті.

SAPPHIRE PULSE RX 5700 XT 8G

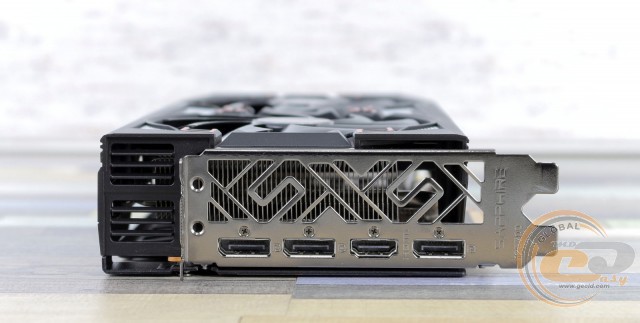

Для виведення зображення використовується еталонний набір інтерфейсів:

  • 1 х HDMI;
  • 3 х DisplayPort.

SAPPHIRE PULSE RX 5700 XT 8G

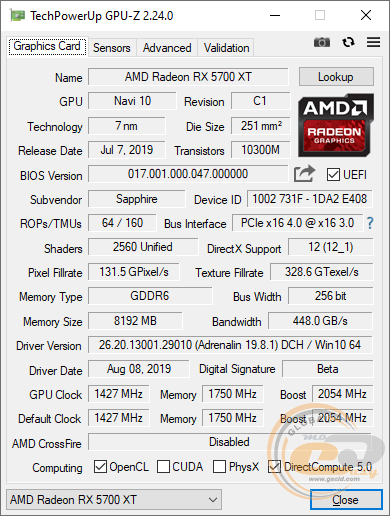

В основі SAPPHIRE PULSE RX 5700 XT 8G знаходиться 7-нм графічний процесор AMD Navi 10 XT. Його конфігурація звична, а ось тактові частоти відрізняються від заявлених на офіційному веб-сайті. Замість 1670 бачимо +1427 МГц, а динамічна частота сягає 2054 замість заявлених 1925 МГц.

SAPPHIRE PULSE RX 5700 XT 8G

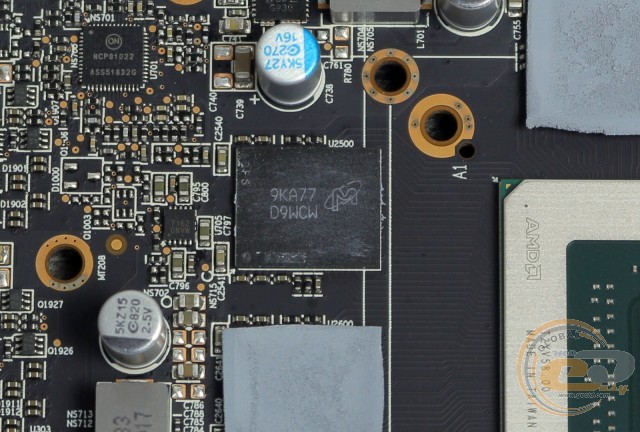

Підсистема відеопам'яті загальним об'ємом 8 ГБ набрана з GDDR6-мікросхем компанії Micron з ефективною частотою 14000 МГц. При 256-бітній шині це забезпечує пропускну здатність на рівні 448 ГБ/с.

SAPPHIRE PULSE RX 5700 XT 8G

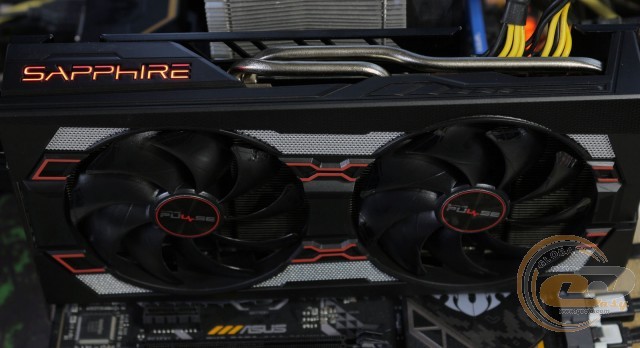

Наостанок зазначимо пару цікавих особливостей. По-перше, на верхньому торці причаївся фірмовий логотип із вбудованим LED-підсвічуванням.

SAPPHIRE PULSE RX 5700 XT 8G

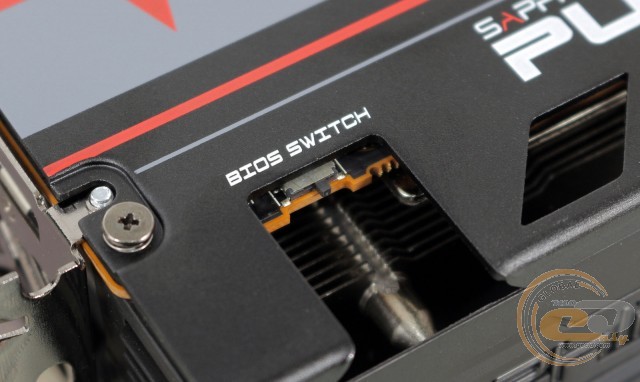

По-друге, у передній частині є перемикач між двома прошивками BIOS.

Система охолодження

SAPPHIRE PULSE RX 5700 XT 8G

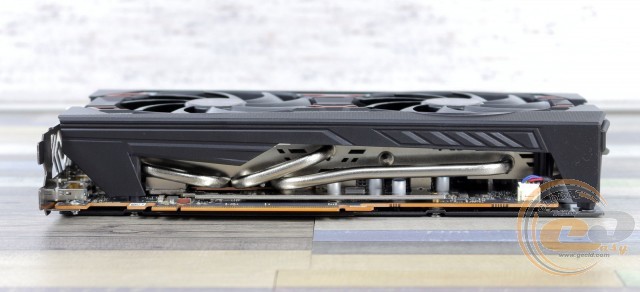

Загальна довжина відеоприскорювача з встановленою системою охолодження Dual-X складає 254 мм, що дозволить їй без проблем вписатися в більшість корпусів формату Middle Tower. Її ширина сягає 2,3 слоти.

SAPPHIRE PULSE RX 5700 XT 8G

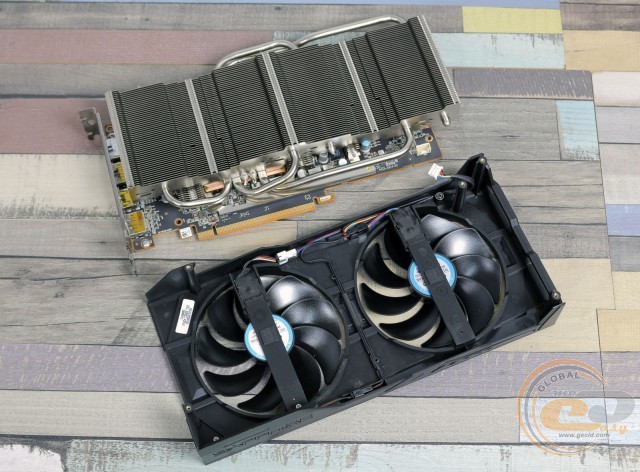

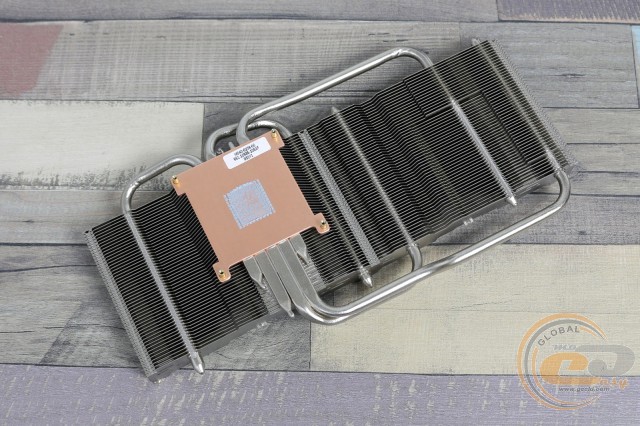

Охолоджувач складається з односекційного радіатора (51 поздовжньо розташована алюмінієва пластина), п'яти теплових трубок діаметром 6 мм і пари 95-мм вентиляторів, закріплених на пластиковому кожусі. Вони побудовані на подвійних шарикопідшипниках, які є більш надійними, ніж звичайні підшипники ковзання.

SAPPHIRE PULSE RX 5700 XT 8G

Теплові трубки покриті шаром нікелю, а графічне ядро контактує безпосередньо з самим радіатором через велику мідну основу.

SAPPHIRE PULSE RX 5700 XT 8G

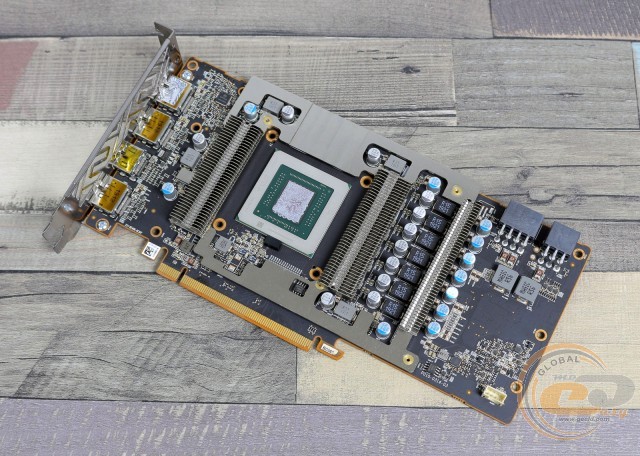

Окремий низькопрофільний радіатор використовується для охолодження елементів підсистеми живлення і чіпів відеопам'яті.

SAPPHIRE PULSE RX 5700 XT 8G

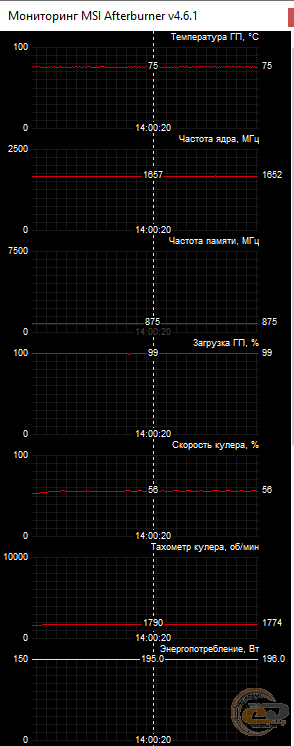

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 75°С при критичному показнику 110°С, а кулер працював на швидкості 1774 об/хв (56% від своєї максимальної потужності). Шум був на низькому рівні і абсолютно не заважав роботі. Частота графічного ядра склала 1652 МГц.

SAPPHIRE PULSE RX 5700 XT 8G

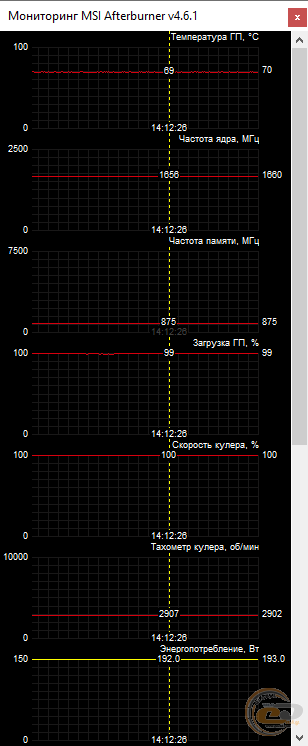

У режимі максимальної частоти обертання лопатей вентиляторів (2902 об/хв) температура GPU опустилася до 70°С. Шум перевищив середній рівень і став некомфортним для повсякденного використання. Частота GPU піднялася всього до 1660 МГц.

SAPPHIRE PULSE RX 5700 XT 8G

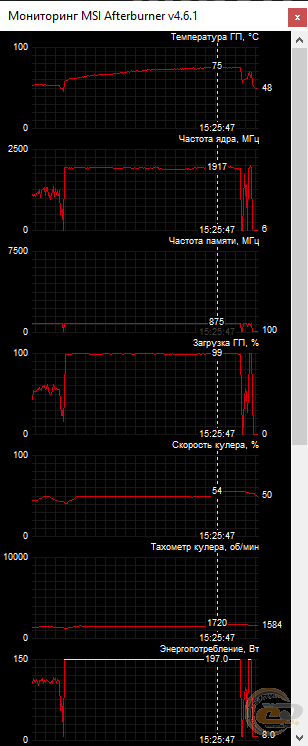

У реальному ігровому навантаженню швидкість графічного процесора досягла 1917 МГц (дуже близько до заявлених 1925 МГц). Вентилятори оберталися на частоті 1720 об/хв (54% від максимуму).

SAPPHIRE PULSE RX 5700 XT 8G

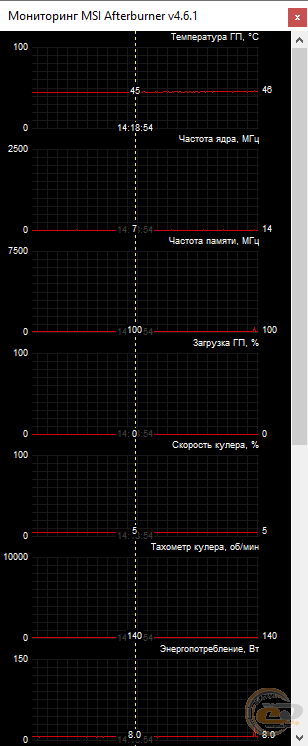

При відсутності навантаження частоти роботи графічного ядра і пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання і тепловиділення відеоприскорювача в цілому. У такому режимі температура GPU не перевищує 46°С, оскільки вентилятори взагалі перестають обертатися. Система охолодження працює в повністю пасивному режимі аж до температури 50°С.

У цілому фірмовий кулер Dual-X показав себе дуже гідно. Він відмінно впорався з охолодженням розігнаного графічного ядра, зберігши комфортний рівень шуму від халепи.
