Огляд і тестування відеокарти SAPPHIRE NITRO R9 380 4G D5

29-08-2015

Продовжуємо знайомство з новими відеокартами на основі графічного ядра AMD Radeon R9 380.  Цього разу нам доведеться познайомитися з новинкою від компанії SAPPHIRE – моделлю SAPPHIRE NITRO R9 380 4G D5. Відеоприскорювачі даного виробника часто виділяються доступною вартістю, ефективною підсистемою охолодження та збалансованими характеристиками.

SAPPHIRE NITRO R9 380 4G D5

Розглянута новинка додатково характеризується якісною елементною базою, у складі якої присутні твердотільні конденсатори й ефективні фірмові дроселі Black Diamond, а також системою охолодження SAPPHIRE DUAL-X, яка використовує осьові вентилятори з подвійними кульковими підшипниками та систему Intelligent Fan Control (IFC-II), яка гарантує безшумну роботу при низьких навантаженнях.

Специфікація:

Модель

SAPPHIRE NITRO R9 380 4G D5 (11242-07)

Графічне ядро

AMD Radeon R9 380 (Antigua PRO)

Техпроцес, нм

28

Кількість потокових процесорів

1792

Підтримка технологій та API

DirectX 12, OpenGL 4.5, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerPlay, AMD PowerTune, AMD ZeroCore, AMD TrueAudio, AMD Virtual Super Resolution, AMD Frame Rate Target Control, Vulcan, AMD FreeSync, OpenCL 2.0, AMD LiquidVR

Номінальна частота графічного ядра, МГц

985

Обсяг пам'яті, ГБ

4

Тип пам'яті

GDDR5

Номінальна / ефективна частота відеопам'яті, МГц

1450 / 5800

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

185,6

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 х HDMI

1 x DisplayPort

1 х DVI-I

1 х DVI-D

Мінімальна потужність блока живлення, Вт

500

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

237,35 x 126,15 x 37 (249 x 127)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії SAPPHIRE або сайту виробника GPU

Сайт виробника

SAPPHIRE

Упаковка та комплектація

SAPPHIRE NITRO R9 380 4G D5

Графічний прискорювач продається у вертикальній картонній упаковці, яка практично повністю пофарбована в чорний колір. На її лицьовій стороні міститься логотип серії SAPPHIRE NITRO і досить велике зображення робота. У нижній частині перераховані основні переваги даної новинки:

  • заводський розгін;
  • 4 ГБ відеопам'яті стандарту GDDR5;
  • оптимальна робота сучасних ігор при роздільній здатності 1440р;
  • двовентиляторна система охолодження SAPPHIRE DUAL-X;
  • інтелектуальна система регулювання режиму роботи СО (Intelligent Fan Control II).

SAPPHIRE NITRO R9 380 4G D5

На бічній стороні упаковки наведений список мінімальних системних вимог, яким повинен відповідати комп'ютер для оптимальної роботи відеокарти. Так, потужність блока живлення повинна бути не нижчою 500 Вт при встановленні одного графічного прискорювача. Якщо ж використовується зв'язування із двох відеокарт у режимі AMD CrossFireX, то дана вимога збільшується до 850 Вт.

SAPPHIRE NITRO R9 380 4G D5

Усередині упаковки відеокарта надійно зафіксована за допомогою щільного картону, поролону й антистатичного пакету. Це забезпечує високу збереженість пристрою при транспортуванні.

SAPPHIRE NITRO R9 380 4G D5

У комплект поставки SAPPHIRE NITRO R9 380 4G D5 входять:

  • адаптер DVI↔D-Sub;
  • наклейка на корпус комп'ютера;
  • диск із програмним забезпеченням і драйверами;
  • набір інструкцій.

Даний комплект містить основні компоненти для встановлення відеокарти та підключення цифрового або аналогового монітора. У деяких випадках можуть знадобитися 6-контактні PCIe-адаптери для приєднання додаткового живлення, але більшість сучасних блоків живлення повинні бути обладнані ними з самого початку.

SAPPHIRE NITRO R9 380 4G D5

Для виведення зображення передбачений наступний набір інтерфейсів:

  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x DVI-I.

Враховуючи наявність комплектного адаптера для аналогового роз’єму D-Sub, даний набір роз’ємів можна назвати оптимальним. Він дозволить підключити практично будь-який монітор або телевізор з роздільною здатністю 4K Ultra HD або нижчою.

Зовнішній вигляд і елементна база

SAPPHIRE NITRO R9 380 4G D5

Відеоприскорювач SAPPHIRE NITRO R9 380 4G D5 виконаний на друкованій платі чорного кольору, висота якої становить 127 мм, а довжина − 249 мм (згідно з вимірами в нашій тестовій лабораторії). У центрі встановлений графічний процесор, який обладнаний металевою рамкою для захисту від відколів і пошкоджень при монтажі СО.

SAPPHIRE NITRO R9 380 4G D5

Підсистема живлення GPU виконана за 5-фазною схемою. У її колах використовуються фірмові дроселі Black Diamond, які при максимальному навантаженні залишаються на 10% холоднішими та на 25% ефективнішими за стандартні аналоги. Завдяки цьому досягається більш висока надійність і енергоефективність роботи відеокарти. Також тут встановлені надійні твердотільні конденсатори з підвищеним терміном служби.

SAPPHIRE NITRO R9 380 4G D5

У якості контролера використовується мікросхема ON Semiconductor NCP81022.

SAPPHIRE NITRO R9 380 4G D5

Крім слоту PCI Express х16 для живлення SAPPHIRE NITRO R9 380 4G D5 використовуються два додаткові 6-контактні конектори PCIe. Ніщо не перешкоджає їхньому підключенню або від'єднанню, оскільки засувки роз’ємів розташовані на звороті друкованої плати.

SAPPHIRE NITRO R9 380 4G D5

Ближче до інтерфейсного роз’єму міститься невеликий перемикач. Він призначений для переходу між двома мікросхемами BIOS, одна з яких реалізує UEFI-режим для прискореного завантаження нових версій ОС.

SAPPHIRE NITRO R9 380 4G D5

На зворотну сторону друкованої плати винесено кілька елементів підсистеми живлення. Також можна помітити, що на текстоліті відсутні роз’єми для містків AMD CrossFireX, оскільки ця технологія тут реалізована на програмному рівні.

SAPPHIRE NITRO R9 380 4G D5

SAPPHIRE NITRO R9 380 4G D5 працює на основі чіпа AMD Radeon R9 380 (Antigua PRO), який визначається утилітою GPU-Z 0.8.5 як AMD Tonga. Він виготовлений за 28-нм техпроцесом і включає до свого складу 1792 потокових процесорів, 32 блоки растеризації та 112 текстурних блоків. Номінальна частота роботи графічного процесора підвищена з еталонних 970 МГц до 985 МГц.

SAPPHIRE NITRO R9 380 4G D5

Відеокарта обладнана 4 ГБ пам'яті, набраними за допомогою 8 чіпів SK Hynix H5GC4H24AJR-T2C, ємністю 4 Гбіт кожен. Вони працюють на ефективній частоті 5800 МГц, хоча референсний показник для AMD Radeon R9 380 становить 5700 МГц. Обмін даними між пам'яттю та графічним чіпом здійснюється за допомогою 256-бітної шини із пропускною здатністю 185,6 ГБ/с.

Система охолодження

SAPPHIRE NITRO R9 380 4G D5

Використовувана система охолодження SAPPHIRE DUAL-X займає два слоти для карт розширення. Її лицьова частина прикрита пластиковою кришкою, на якій зафіксовані 100-мм осьові вентилятори.

SAPPHIRE NITRO R9 380 4G D5

Самі вертушки Apistek GAA8B2U працюють при напрузі 12 В і силі струму 0,45 А, що дає підсумкову потужність на рівні 5,4 Вт. Вони обладнані подвійними кульковими підшипниками із захистом від проникнення пилу. Така конструкція дозволяє значно збільшити життєвий цикл вентиляторів.

SAPPHIRE NITRO R9 380 4G D5

SAPPHIRE NITRO R9 380 4G D5

Друга частина системи охолодження включає до свого складу чотири 6-мм мідні теплові трубки та радіатор з подовжньо розташованих нікельованих пластин. Безпосередньо із графічним процесором контактує велика мідна пластина через тонкий шар термопасти. Тепло також відводиться від чіпів пам'яті й елементів підсистеми живлення. Для цього використовуються спеціальні термопрокладки між ними й основою радіатора.

SAPPHIRE NITRO R9 380 4G D5

SAPPHIRE NITRO R9 380 4G D5

Самі теплові трубки надійно припаяні як до ребер алюмінієвого радіатора, так і до мідної основи. Це дозволяє поліпшити розподіл тепла та підвищити ефективність роботи системи охолодження. Однак вони не покриті шаром нікелю, тому піддані процесам окиснення.

SAPPHIRE NITRO R9 380 4G D5

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічний процесор нагрівся до 72°С. Вертушки при цьому працювали на 57% (1528 об/хв) від своєї максимальної швидкості, створюючи ледь уловимий шум, що дозволяло абсолютно комфортно працювати за комп'ютером.

SAPPHIRE NITRO R9 380 4G D5

Після встановлення швидкості обертання лопатей вентиляторів на максимум (2868 об/хв), температура GPU знизилась до 59°С, а шум піднявся вище середнього рівня, але усе ще залишався прийнятним навіть для тривалого використання.

SAPPHIRE NITRO R9 380 4G D5

У режимі простою частоти графічного ядра та пам'яті знизилися, а система охолодження перейшла в пасивний режим роботи (за це відповідає технологія Intelligent Fan Control II). У такому стані температура GPU не перевищувала 50°С. Який-небудь шум був відсутній зовсім.

Загальне враження від роботи системи охолодження SAPPHIRE DUAL-X залишилося позитивним, оскільки вона продемонструвала хороший баланс між ефективністю й акустичним комфортом.

Тестування

Під час тестування використовувався Стенд для тестування Відеокарт №4

Процесор AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц
Материнська плата MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX)
Кулер be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2
Оперативна пам'ять 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)
Накопичувачі GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI
Блок живлення be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт
Корпус be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE
Монітор ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD)
Операційна система Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1
Мишка + килимок та клавіатура Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow
Порівняти Radeon R9 380 4GB GDDR5 SAPPHIRE NITRO OC з
Огляд Radeon R7 370 4GB GDDR5 ASUS STRIX OC
Огляд Radeon R9 390 8GB GDDR5 ASUS STRIX OC
Огляд GeForce GTX 960 2GB GDDR5 ASUS Mini Series OC
Огляд GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra
Futuremark 3DMark Vantage Futuremark 3DMark 11 Aliens vs. Predator DX11 Benchmark, Maximum Quality, fps Metro 2033 Benchmark, DirectX 11, Maximum Quality, fps Lost Planet 2 Benchmark LuxMark Scene: Luxball(test: 262K triangles) Battlefield 4 WATCH_DOGS Crysis 3 Tomb Raider Thief 4 METRO: Last Light Redux Futuremark 3DMark  v1.4.778 3840x2016, Fire Strike Ultra Futuremark 3DMark  v1.4.778 1920x1080, Fire Strike Alien: Isolation GRID Autosport Hitman: Absolution Sleeping Dogs BioShock Infinite World of Tanks 0.9.5 System's Power Consumption, W

Ми порівняли продуктивність новинки з найсучаснішими моделями відеокарт компаній AMD і NVIDIA. Це потрібно для того, щоб оцінити, наскільки виправданою виглядає переплата або, навпаки, економія коштів при купівлі саме SAPPHIRE NITRO R9 380 4G D5, а не старших або молодших моделей у лінійці.

Отже, нереференсна версія AMD Radeon R7 370 відстала в середньому на 25%. Такий результат пов'язаний з тим, що вона має меншу кількість потокових процесорів (1024 проти 1792) і текстурних блоків (64 проти 112).

А от модель AMD Radeon R9 390 змогла вирватися вперед у середньому на 46%. Це викликано перевагою за кількістю потокових процесорів (2560 проти 1792), текстурних блоків (160 проти 112) і блоків растеризації (64 проти 32). Також дана відеокарта володіє 512-бітною шиною обміну даними (проти 256-бітної в героїні даного огляду) і у два рази більшим об’ємом відеопам'яті (8 проти 4 ГБ).

Порівняння із продукцією компанії NVIDIA показало, що SAPPHIRE NITRO R9 380 4G D5 у середньому на 10% швидша за NVIDIA GeForce GTX 960 у всіх бенчмарках, однак у середньому на 42% повільніша за NVIDIA GeForce GTX 970.

Загальна продуктивність розглянутої відеокарти знаходиться на високому рівні, тому вона з легкістю впорається практично з усіма сучасними іграми на високих налаштуваннях графіки при роздільній здатності 1080p і 1440р.

Розгін

SAPPHIRE NITRO R9 380 4G D5

SAPPHIRE NITRO R9 380 4G D5

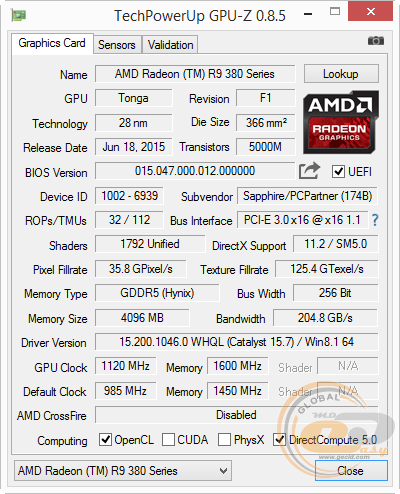

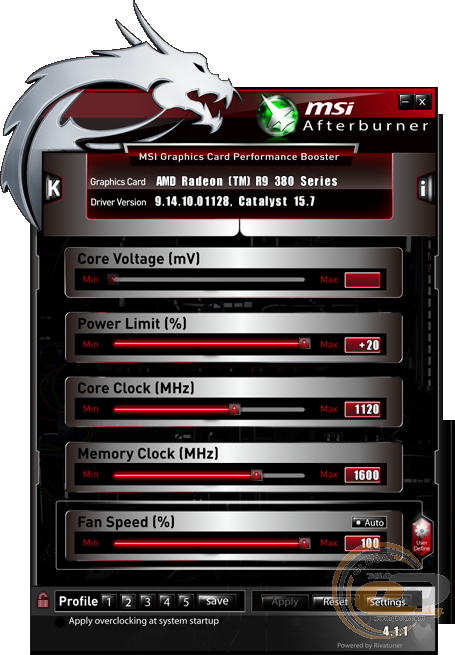

Розгін проводився за допомогою утиліти MSI Afterburner 4.1.1. У процесі оверклокінгу тактова частота GPU була збільшена з 985 до 1120 МГц. Підсумковий приріст склав 13,7% у порівнянні з початковими параметрами та 15,5%, якщо порівнювати з референсом (970 МГц).

Додатково була збільшена частота роботи відеопам'яті (з 1450 до 1600 МГц). Приріст склав 10,3% у порівнянні з номіналом і 12,3%, якщо зіставляти з еталоном (1425 МГц). При цьому була відсутня можливість підняття напруги живлення на ключових компонентах.

SAPPHIRE NITRO R9 380 4G D5

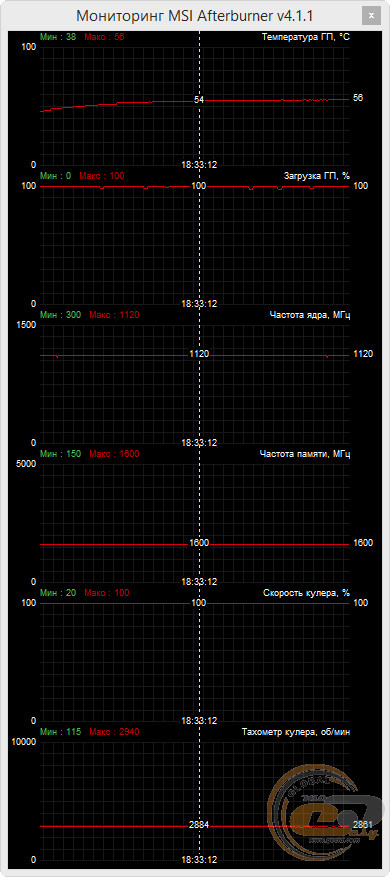

Під час оверклокінгу швидкість обертання лопатей вентиляторів була зафіксована на позначці 100%, а температура графічного процесора не перевищувала 56°С. Оцінити приріст продуктивності відеокарти SAPPHIRE NITRO R9 380 4G D5 внаслідок ручного розгону можна в таблиці нижче:

Тестовий пакет

Стандартні частоти

Розігнана відеокарта

Приріст продуктивності, %

Tomb Raider

3840x2160

23,7

26,8

13,1

Thief 4

3840x2160

31,1

35

12,5

METRO: Last Light Redux

3840x2160

22

24,8

12,7

Alien: Isolation

3840x2160

36,1

40,3

11,6

Futuremark 3DMark v1.4.778, 1920x1080, Fire Strike

Score

7832

8670

10,7

Graphics score

8612

9645

12,0

Combined score

3049

3356

10,1

GRID Autosport

1920x1080

80,7

89,4

10,8

Hitman: Absolution

1920x1080

50,8

55,1

8,5

Sleeping Dogs

1920x1080

91,5

102,1

11,6

BioShock Infinite

1920x1080

82,9

91,8

10,7

LuxMark v2.0

Score

2074

2282

10,0

Battlefield 4

1920x1080

49,1

54,6

11,2

Crysis 3

1920x1080

48,8

53,9

10,5

Середній приріст, %

11,1

Середній приріст за підсумками розгону склав 11,1%. Такий результат є досить хорошим, оскільки дозволив новинці ще більше відірватися від відеокарт на основі NVIDIA GeForce GTX 960.

Програмне забезпечення

SAPPHIRE NITRO R9 380 4G D5

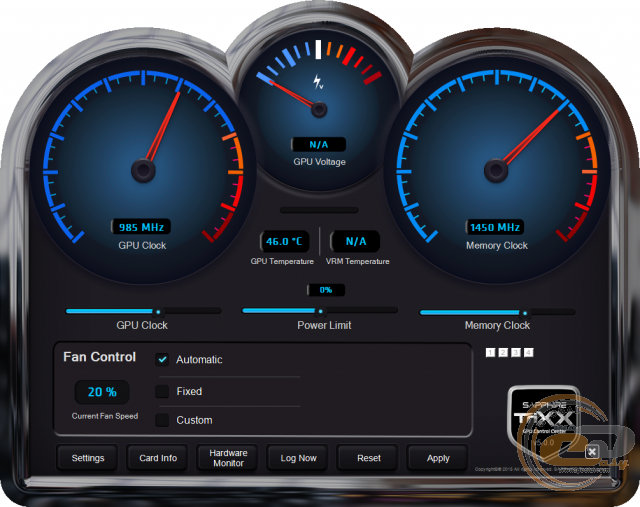

У комплект поставки графічного прискорювача входить утиліт SAPPHIRE TriXX. Вона відрізняється від попередньої версії оновленим інтерфейсом і розширеним списком підтримуваних відеокарт. При цьому її функціональні можливості все так само дозволяють моніторити ключові показники, довідатися докладну інформацію про сам графічний адаптер або оптимізувати його характеристики.

Висновки

Відеокарта SAPPHIRE NITRO R9 380 4G D5 відмінно себе показала в процесі тестування, тому може розглядатися в якості основи для складання ігрового комп'ютера середнього цінового діапазону. Вона має 4 ГБ відеопам'яті, що буде дуже корисно при запуску сучасних ігор. А невеликий заводський розгін GPU і пам'яті надасть користувачу кілька додаткових відсотків до рівня продуктивності.

Ефектна й ефективна система охолодження SAPPHIRE DUAL-X обладнана двома надійними вентиляторами, побудованими на подвійних кулькових підшипниках із захистом від проникнення пилу. Підтримка технології Intelligent Fan Control II забезпечує перехід у повністю пасивний режим роботи кулера при незначному навантаженні.

Стабільну роботу навіть при підвищеному навантаженні забезпечують фірмові дроселі Black Diamond і твердотільні конденсатори з підвищеним терміном експлуатації. Доповнює цю систему контролер від відомої компанії ON Semiconductor.

Усе це дозволяє абсолютно комфортно запускати сучасні ігри на високих налаштуваннях графіки з роздільною здатністю аж до 1440р. Таким чином, на основі SAPPHIRE NITRO R9 380 4G D5 можна побудувати надійну ігрову машину, здатну тривалий час працювати при підвищеному навантаженні.

Переваги:

  • заводський розгін;
  • продуктивна та тиха система охолодження SAPPHIRE DUAL-X з можливістю роботи в пасивному режимі;
  • якісна, надійна й ефективна елементна база, у яку входять фірмові дроселі Black Diamond і твердотільні конденсатори;
  • підтримка двох мікросхем BIOS;
  • функціональне ПЗ для розгону та моніторингу (SAPPHIRE TriXX).


Автор: Альберт Шаповалов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії SAPPHIRE за надану для тестування відеокарту.
