Огляд відеокарти PowerColor Red Dragon Radeon RX 5700 8GB OC: як приручити червоного дракона?

На даний момент серія новітніх графічних рішень AMD Radeon RX 5700 мають дві моделі: Radeon RX 5700 і Radeon RX 5700 XT. Вони відносяться до середнього цінового діапазону і покликані замінити на ринку Radeon RX Vega 56/64, які хоч і вийшли досить цікавими, але висока собівартість і тепловиділення не дозволили їм набути широкого поширення. У минулому матеріалі ми розглянули подробиці 7-нм мікроархітектури RDNA (Radeon DNA) і познайомилися зі старшою відеокартою, а тепер настав час молодшого рішення.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

Зведена таблиця технічної специфікації відеокарт компанії AMD:

Модель

AMD Radeon RX 580

AMD Radeon RX 590

AMD Radeon RX Vega 56

AMD Radeon RX Vega 64

AMD Radeon VII

AMD Radeon RX 5700

AMD Radeon RX 5700 XT

GPU

AMD Polaris 20 XT

AMD Polaris 30 XT

AMD Vega 10 XL

AMD Vega 10 XT

Vega 20 XL

AMD Navi 10 XL

AMD Navi 10 XT

Мікроархітектура

4-е поколение AMD GCN

4-е поколение AMD GCN

5-е поколение AMD GCN

5-е поколение AMD GCN

5-е поколение AMD GCN

AM RDNA

AM RDNA

Число транзисторів, млн

5700

12500

12500

12500

13200

10300

10300

Площа кристала, мм2

232

232

486

486

331

251

251

Техпроцес, нм

14

12

14

14

7

7

7

Кількість обчислювальних блоків

36

36

56

64

60

36

40

Кількість потокових процесорів (ALU)

2304

2304

3584

4096

3840

2304

2560

Кількість текстурних блоків (TMU)

144

144

224

256

240

144

160

Кількість растрових блоків (ROP)

32

32

64

64

64

64

64

Тактова частота GPU, МГц

1257 / 1340

1 469 / 1 545

1156 / 1471

1247 / 1546

1 400 / 1 750

1465 / 1625 / 1725

1605 / 1755 / 1905

Тип відеопам'яті

GDDR5

GDDR5

HBM2

HBM2

HBM2

GDDR6

GDDR6

Обсяг, ГБ

4 / 8

8

8

8

16

8

8

Ефективна частота пам'яті, МГц

7000 / 8000

8000

1600

1890

1800

14000

14000

Ширина шини пам'яті, біт

256

256

2048

2048

4096

256

256

Пропускна здатність, ГБ/с

224 / 256

256

410

484

1024

448

448

Рівень продуктивності одиночної точності, TFLOPS

6,2

7,1

10,5

12,7

13,8

7,95

9,75

Показник TDP, Вт

185

225

210

295

300

185

225

Рекомендована вартість на старті продажів, $

199 / 229

279

399

499

699

349

399

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

Як бачите, обидва представлених адаптери побудовані на базі графічного процесора Navi 10. У максимальній конфігурації AMD Navi 10 XT містить 2560 потокових процесорів (ALU), 160 текстурних блоків (TMU), 64 блоки растеризації (ROP), чотири асинхронних рушії і процесор обробки геометрії з чотирма блоками обробки примітивів. У разі з GPU Radeon RX 5700 кількість виконавчих блоків на 10% менше.

Звичайно, тактові частоти також різняться. І до вже знайомої базової і динамічною частоти, AMD додала ігрову частоту. Вона відповідає мінімальному авторозгону в найвимогливіших іграх.

По конфігурації чіпа Navi 10 XL маємо велику схожість з Polaris 20/30. Але мікроархітектура RDNA в порівнянні з GCN отримала велику кількість якісних змін, які покликані збільшити ефективність використання ресурсів SIMD-блоків. Наприклад, нові CU розраховані на виконання двох інструкцій протягом одного такту, у той час як попередникам потрібно чотири. Також бачимо подвійну кількість ROP: 64 замість 32. Це ріднить новинку з Vega і підвищує ефективність 3D-рендеринга.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

А завдяки передовому 7-нм техпроцесу продуктивність на ват у Navi 10 в 1,5 рази краще  ніж Vega 10, не кажучи вже про більш компактному кристалу і збільшених частотах. TDP Radeon RX 5700 аналогічний Radeon RX 580 і становить всього 185 Вт. У Radeon RX 5700 XT він досягає 225 Вт, як і у Radeon RX 590. Для порівняння: прямі конкуренти GeForce RTX 2060/2060 Super і GeForce RTX 2070/2070 Super «їдять» 160/175 і 175/215 Вт відповідно.

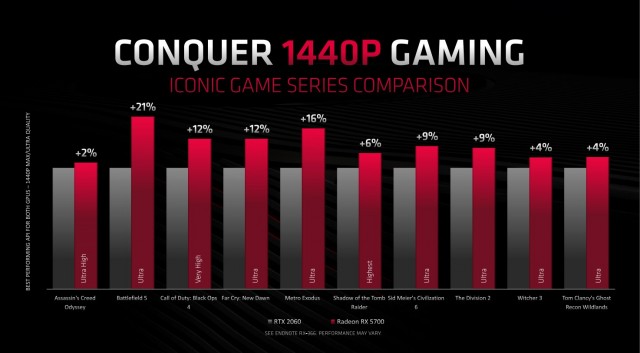

Як і у разі з Radeon RX 5700 XT, Radeon RX 5700 оснащена 8 ГБ GDDR6-пам'яті. Пропускна здатність складає 448 ГБ/с при 256-бітній шині і ефективній частоті 14000 МГц. Це ставить її між Radeon RX Vega 56 і Radeon RX Vega 64 із більш дорогою пам'яттю HBM2.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

Досить теорії - переходимо до практичного знайомства з новинкою на прикладі нереференсної відеокарти PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC).

Специфікація

Модель

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

GPU

AMD Navi 10 XL

Мікроархітектура

AMD RDNA

Техпроцес, нм

7

Кількість потокових процесорів

2304

Кількість текстурних блоків

144

Кількість растрових блоків

64

Базова / ігрова / динамічна частотаGPU, МГц

1565 / 1720 / 1750 (OC Mode)

1490 / 1650 / 1725 (Silent Mode)

Ефективна частота пам'яті, МГц

14000

Обсяг пам'яті, ГБ

8

Тип пам'яті

GDDR6

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

448

Інтерфейси виводу зображення

1 x HDMI 2.0

3 x DisplayPort

Мінімальна потужність блока живлення, Вт

650

Додаткові роз'єми живлення PCIe

1 x 8-контактний

1 x 6-контактний

Розміри з офіційного сайту (власні виміри), мм

240 х 132 x 41 (258 x 130 х 40,5)

Драйвери

Свіжі драйвери можна завантажити з сайту компанії PowerColor або сайта производителя GPU

Сайт виробника

PowerColor

Упаковка і комплектація

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC) PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

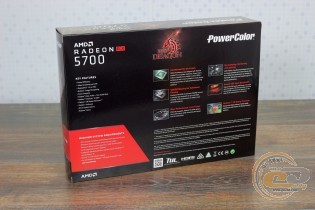

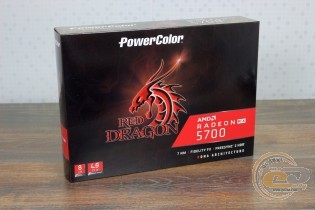

На полицях магазинів PowerColor Red Dragon Radeon RX 5700 8GB OC можна буде легко впізнати за барвистою картонною коробкою. Вона виконана в чорно-червоних тонах. На передній частині красується зображення логотипу серії у вигляді червоного дракона, згадується назва моделі, наявність 8 ГБ GDDR6-пам'яті, підтримка інтерфейсу PCIe 4.0 і деякі особливості мікроархітектури RDNA. Тильна частина містить яскраві вставки, які добре ілюструють основні переваги новинки. Там же можна знайти список рекомендацій виробника до блока живлення: мінімум 650 Вт і два додаткових коннектори живлення (6- і 8-контактний).

Судячи з офіційним сайтом виробника, в комплекті постачання повинен бути мануал і диск з драйверами, але наш зразок приїхав без них.

Зовнішній вигляд

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

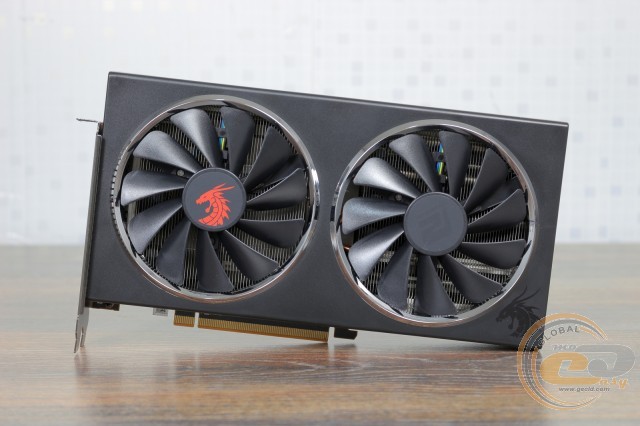

PowerColor AXRX 5700 8GBD6-3DHR / OC відноситься до оригінальних рішень з модифікованою PCB і системою охолодження. Виглядає новинка просто і симпатично: матово-чорні кольори і прямокутні форми, без будь-якого підсвічування. На пластиковому кожусі і вентиляторі є гарні вставки у вигляді дракончиків і сріблясті ореоли навколо вентиляторів.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

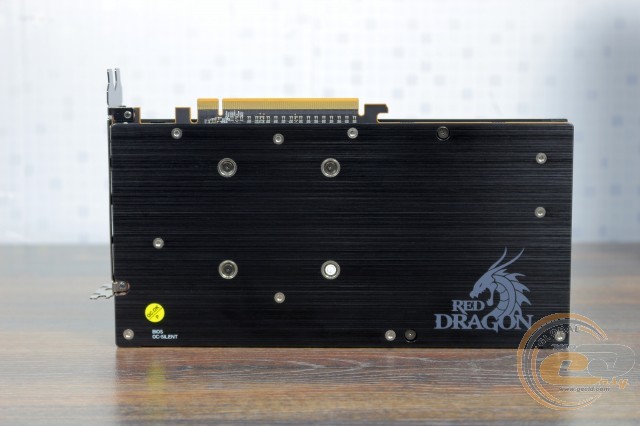

Зворотний бік відеоадаптера закритий суцільною металевою пластиною, яка захищає друковану плату і бере участь у відведенні тепла. На ній також красується великий логотип Red Dragon.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

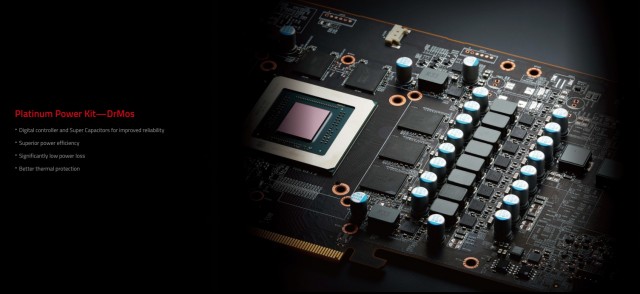

Розібрати новинку нам не дозволили, але судячи по зображенню на офіційному сайті, використовується 8-фазна (у еталонної Radeon RX 5700 розпаяно 7 фаз) підсистема живлення GPU під управлінням цифрового контролера.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

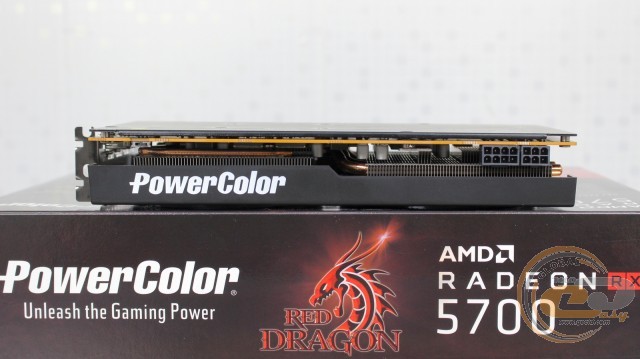

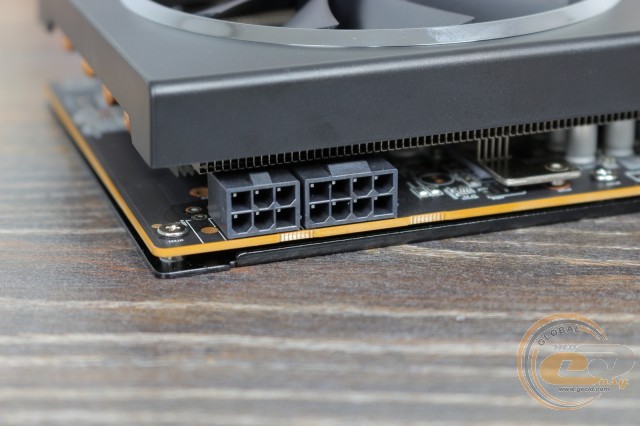

Крім слоту PCI Express х16, живлення відеокарти забезпечується через пару додаткових роз'ємів PCIe (6- і 8-контактним). Разом зі слотом PCI Express 4.0 х16 вони можуть подавати сумарно до 300 Вт енергії (75+75+150). Цього з лишком вистачить для розгінних експериментів, враховуючи, що енергоспоживання відеокарти становить 185 Вт. Завдяки вдалому розташуванню кулер анітрохи не ускладнює відключення кабелю PCIe.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

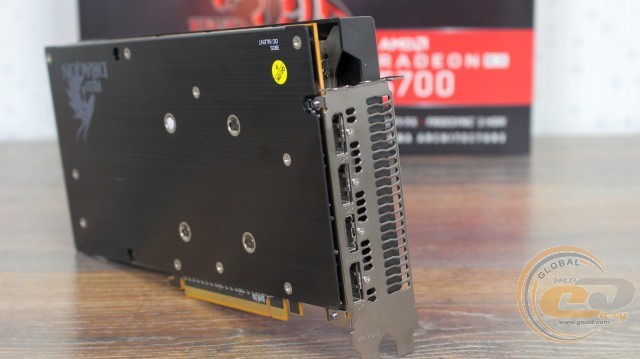

Для виведення зображення використовується еталонний набір інтерфейсів:

  • 1 х HDMI;
  • 3 х DisplayPort.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

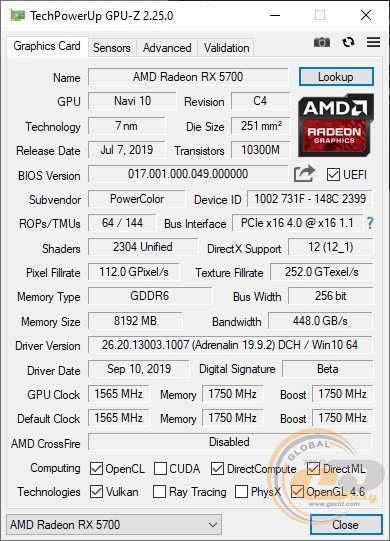

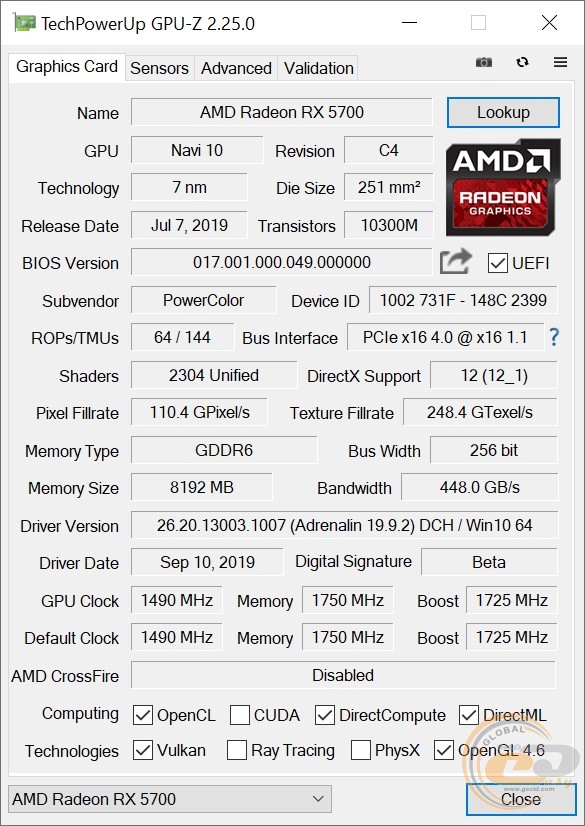

Утиліта GPU-Z відрапортувала, що в основі PowerColor Red Dragon Radeon RX 5700 8GB OC лежить 7-нм GPU AMD Navi 10 XL. За замовчуванням використовується профіль OC, в якому частоти куди вищі від еталонних: 1565/1720/1750 проти 1 465 / 1625 / 1725 МГц.

У свою чергу 8 ГБ GDDR6-пам'яті працюють з ефективною частотою 14000 МГц і пропускною спроможністю 448 ГБ/с при 256-бітній шині, що повністю відповідає рекомендованим значенням.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

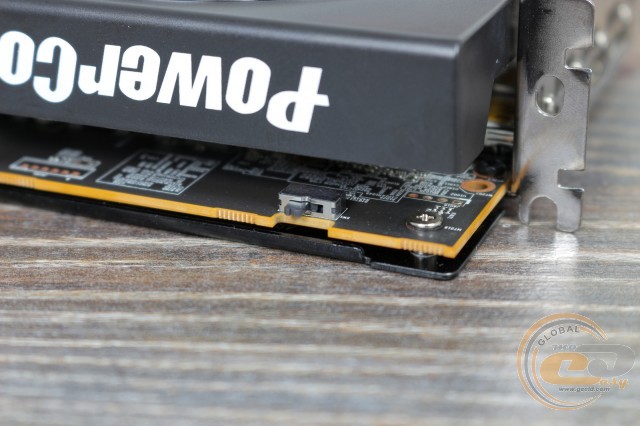

Відеокарта отримала дві мікросхеми BIOS і зручний тумблер для перемикання між ними. В одному чіпі міститься профіль OC, у другому - Silent. При його активації частоти графічного процесора знижуються до 1490/1650/1725 МГц, хоча GPU-Z знову некоректно зчитує показники.

Система охолодження

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

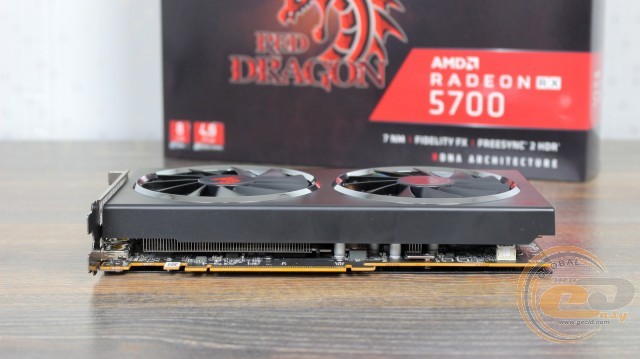

За сучасними мірками відеокарта вийшла досить компактною. Вона займає два слоти розширення і має довжину 240 мм. В якості охолоджувача застосовується двовентиляторний кулер.

Конструкція пасивної частини складається з двох блоків алюмінієвих ребер, пронизаних п'ятьма 6-мм мідними тепловими трубками. Реалізована технологія прямого контакту теплових трубок з графічним процесором. Силові елементи і чіпи пам'яті також не залишилися без охолодження. Вони віддають тепло основного радіатора СО.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

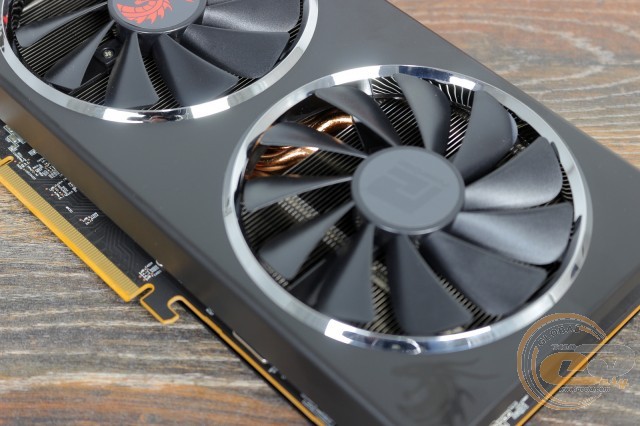

Активна частина представлена двома 96-мм вентиляторами, закріпленими на пластиковому кожусі. У їх конструкції застосовується подвійний шарикопідшипник, що гарантує тривалий термін експлуатації.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

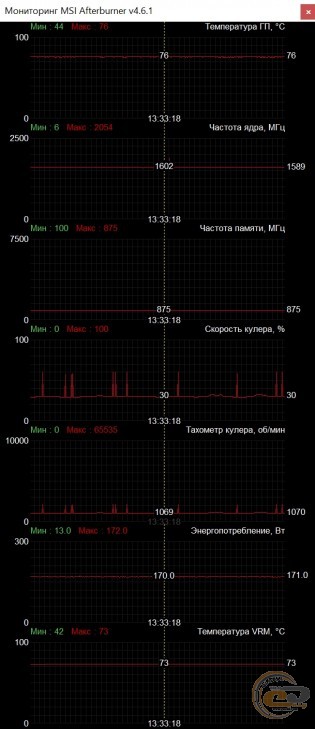

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження з активованим профілем OC, графічне ядро нагрілося до 76°С при критичному показнику 110°С, а кулер працював на швидкості 1070 об/хв (30% від своєї максимальної потужності). Шум був нижче від середнього рівня і не виділявся на тлі інших компонентів системи. Частота графічного ядра склала 1589 МГц.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

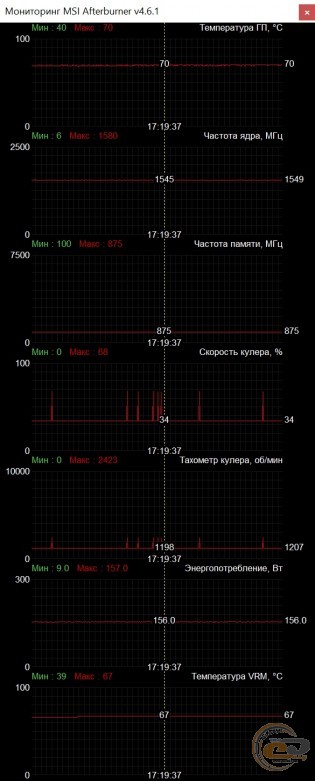

В аналогічних умовах, але з активним профілем Silent, температура ДП була на рівні 70°С, а кулер працював на швидкості 1207 об/хв (34% від своєї максимальної потужності). Частота ДП склала 1549 МГц. Шум знову не перевищував середній рівень.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

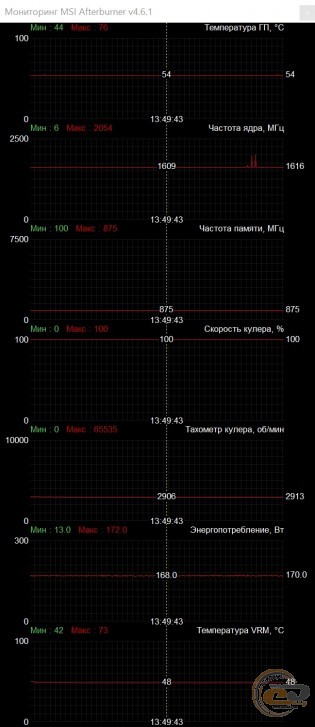

У режимі максимальної частоти обертання лопатей вентиляторів (2913об/хв) температура GPU опустилася до 54°С. Шум перевищив середній рівень і став некомфортним для повсякденного використання. При цьому частота GPU склала всього 1616 МГц.

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

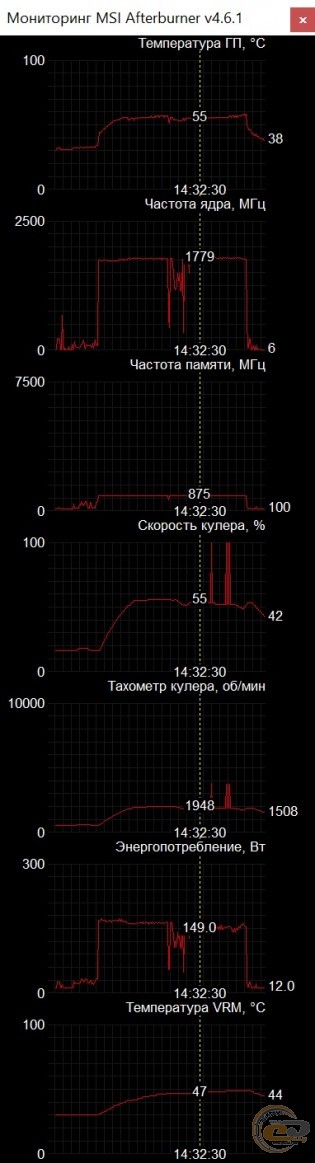

У реальному ігровому навантаженні, яке створювалося силами Assassins Creed Odyssey в Full HD при максималках, швидкість графічного процесора досягла 1779 МГц (вищі до заявлених 1720 МГц), а температура 55°С. Вентилятори оберталися на частоті 1950 об/хв (55% від максимуму).

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

Перехід до 4K знизив частоту ГП до 1704 МГц, а температура, навпаки, зросла - до 59°С. Пропелери працювали на швидкості 1880 об/хв (53% від максимуму).

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

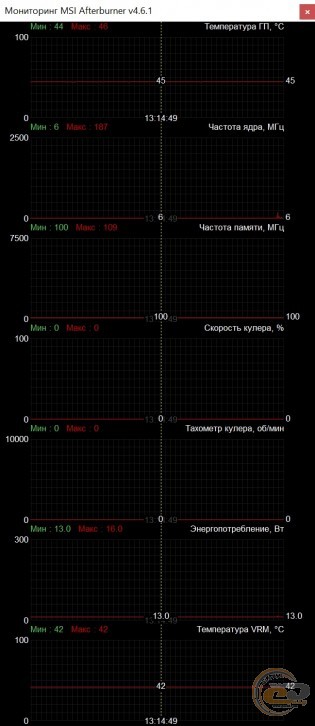

При відсутності навантаження частоти роботи графічного ядра і пам'яті автоматично знижувалися, дозволяючи знизити енергоспоживання і тепловиділення відеоприскорювача в цілому. У такому режимі температура GPU не перевищувала 45°С, а кулер переходив до пасивного режиму. Вентилятори запускалися тільки після досягнення температурою GPU позначки 60°С. Тому в моменти простою відеокарта абсолютно безшумна.

Система охолодження моделі PowerColor Red Dragon Radeon RX 5700 8GB OC добре справляється з охолодженням розігнаного GPU, забезпечуючи низькі температури і прийнятний рівень шуму. Стороннього шуму в вигляді високочастотного писку дроселів не було.
