PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1: вплив на продуктивність в іграх

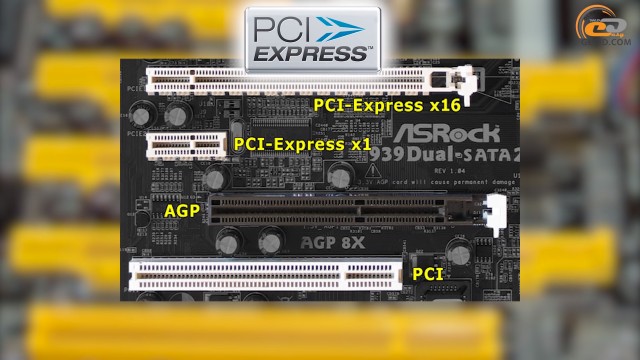

Інтерфейс PCIe з'явився в далекому 2003 році. Він прийшов на зміну старим і більш повільним PCI, PCI-X і AGP. Тепер актуальна четверта його версія. Її підтримують процесори Ryzen на мікроархітектурі Zen 2, материнські плати на чіпсетах TRX40, X570 і B550, а також GPU сімейства Navi. А ось Intel і NVIDIA поки не поспішають впроваджувати новий стандарт, використовуючи в своїх продуктах перевірений часом PCIe 3.0.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

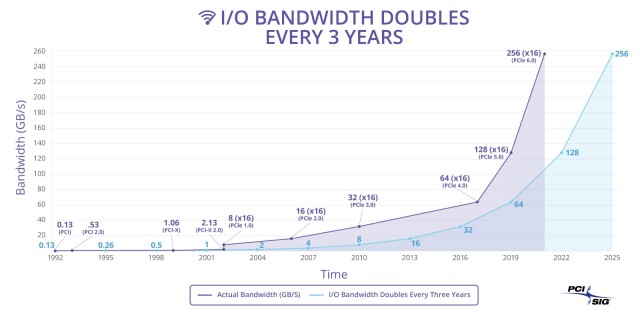

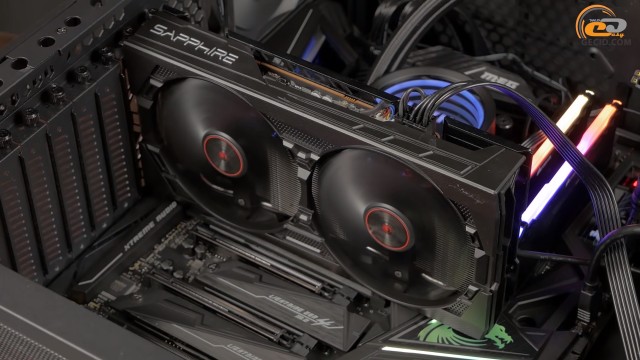

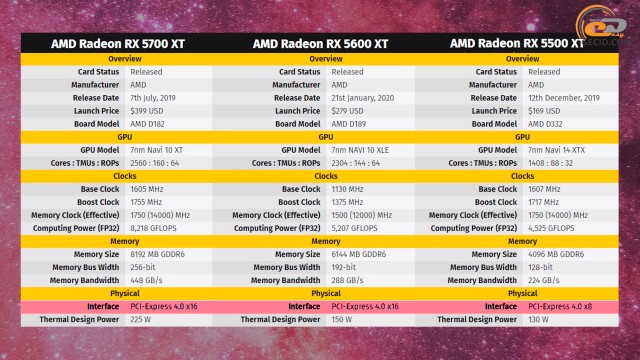

Кожен новий крок подвоює швидкість обміну даними між компонентами на материнській платі. Наприклад, пропускна здатність PCIe 3.0 x16 і PCIe 4.0 x16 дорівнює 16 і 32 ГБ/с. І якщо старші відеокарти AMD отримали всі 16 ліній PCIe 4.0, то початкові прискорювачі Radeon RX 5500 XT мають лише 8. Це знижує пропускну здатність удвічі. Залежно від стандарту, отримуємо 16 або 8 ГБ/с. У теорії це може бути критично для 4-гігабайтних модифікацій, коли активно починають кешуватися дані з відеопам'яті в оперативку.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

Для кращого сприйняття, ми зібрали в одну таблицю пропускну здатність всіх версій PCIe:

Версія PCIe

Пропускна здатність

× 1

× 2

× 4

× 8

× 16

1.0

250 МБ/с

0,5 ГБ/с

1,0 ГБ/с

2,0 ГБ/с

4,0 ГБ/с

2.0

500 МБ/с

1,0 ГБ/с

2,0 ГБ/с

4,0 ГБ/с

8,0 ГБ/с

3.0

984,6 МБ/с

1,97 ГБ/с

3,94 ГБ/с

7,88 ГБ/с

15,8 ГБ/с

4.0

1969 МБ/с

3,94 ГБ/с

7,88 ГБ/с

15,75 ГБ/с

31,5 ГБ/с

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

До речі, PCIe 4.0 зберігає повну сумісність не тільки з PCIe 3.0, але і більш старими стандартами. Теоретично нові адаптери можна встановити на відносно давні материнські плати. Правда, бувають випадки, коли навіть прискорювачі з PCIe 3.0 відмовлялися коректно працювати з роз'ємом PCIe 2.0. Тому ніхто не дасть вам 100% гарантії і потрібно все перевіряти самостійно.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

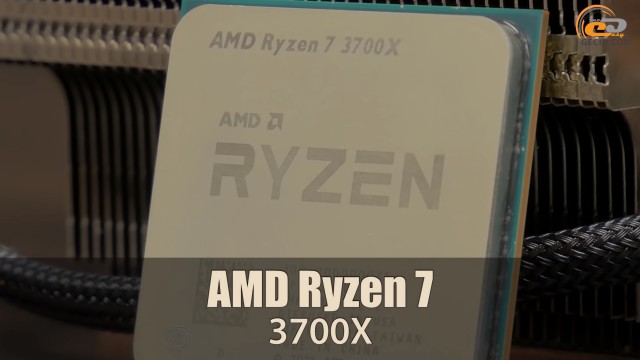

Переходимо до тестового стенду. За основу взято 16-потоковий процесор Ryzen 7 3700X лінійки Matisse. Він працював у номінальному режимі з динамічним розгоном до 4,4 ГГц. Згідно нашим тестам, його вистачить на багато років і для будь-яких проектів.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

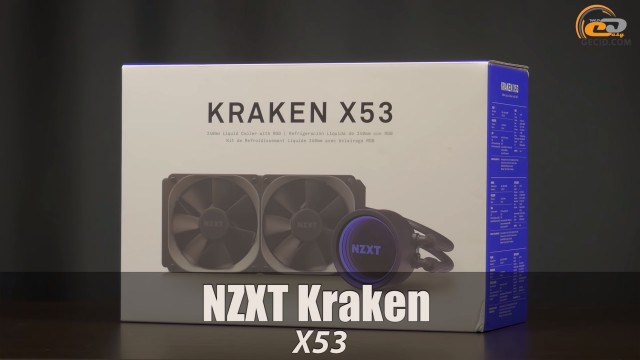

Охолоджували процесор 2-секційною СВО NZXT Kraken X53. Кришка її водоблоку має оригінальне RGB-підсвічування з дзеркальним відображенням у вигляді нескінченності. Усе налаштовується через фірмове ПЗ NZXT CAM. Виглядає дуже красиво і ефектно. Швидкість ротора помпи регулюється автоматично залежно від температури холодоагенту в діапазоні 800-2800 об/хв.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

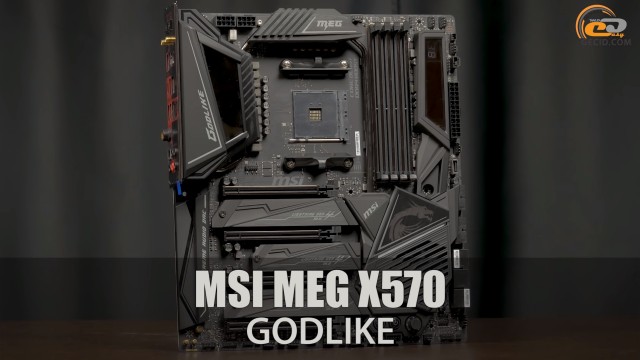

Материнська плата - одна з найбагатших моделей під Socket AM4 - MSI MEG X570 GODLIKE формату EАТХ.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

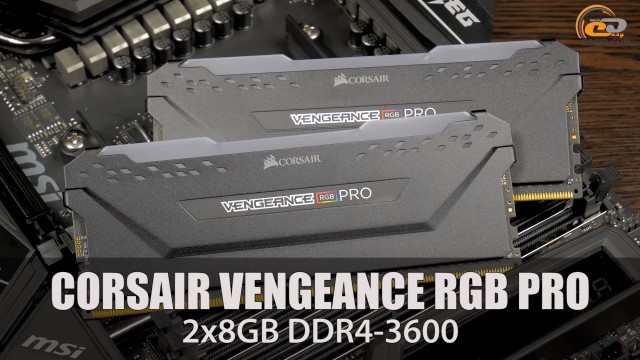

Оперативка представлена барвистим комплектом CORSAIR VENGEANCE RGB PRO 16GB DDR4-3600. 16-гігабайт повинно вистачити для практично будь-яких ігор і налаштувань.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

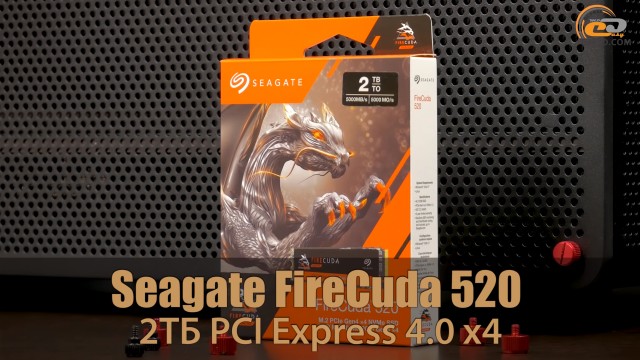

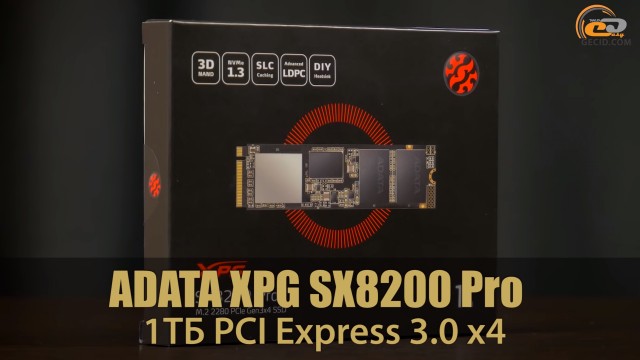

Система, ігри і весь супутній софт встановили на пару швидких і надійних NVMe-накопичувачів: терабайтний ADATA XPG SX8200 Pro і Seagate FireCuda 520 вдвічі більшого обсягу.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

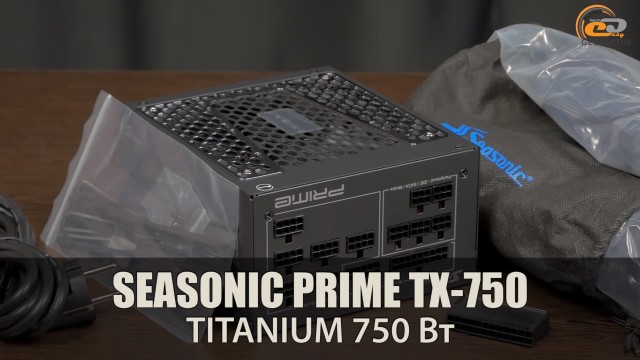

Блок живлення у нас мега надійний - Seasonic PRIME TX-750 TITANIUM на 750 Вт. Він використовує повністю модульну систему кабелів із зручними в укладанні шлейфами і радує повним списком захистів.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

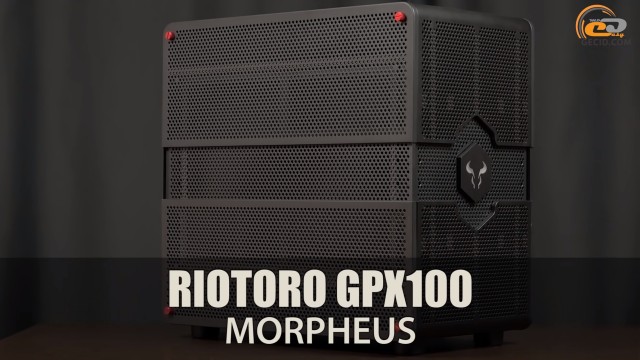

Усе це зібрали до корпуса-конструктор RIOTORO GPX100 MORPHEUS. Він виділяється дуже хорошою продувності завдяки металевій сітці з усіх боків. Усередині передбачено по парі посадкових місць під 120-мм/140-мм вентилятори на верхній, передній і нижній стінках. Сюди ж можна встановити до трьох радіаторів СВО. На ключових місцях є пилові фільтри.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

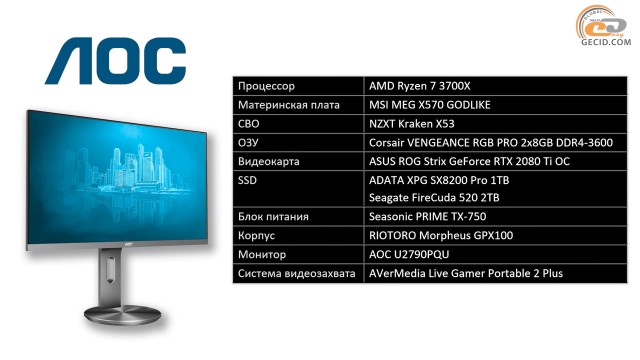

Якісну картинку забезпечив «безрамковий» 27-дюймовий монітор AOC U2790PQU. Захоплення відео відбувався за допомогою зовнішньої системи з AVerMedia Live Gamer HD2.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

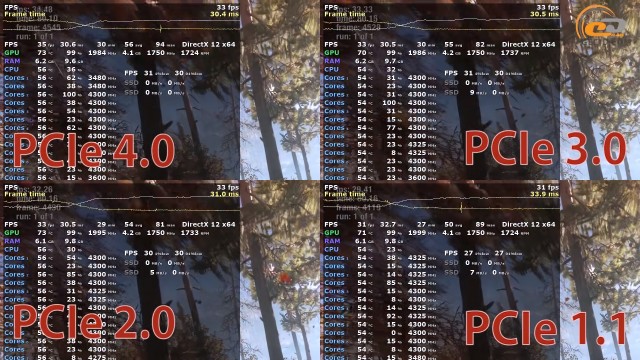

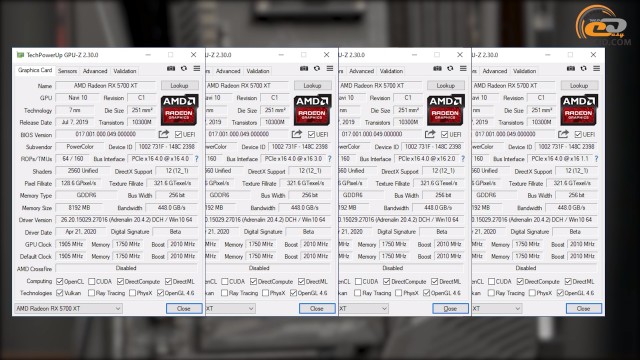

Перед розбором результатів зупинимося на особливостях тестування. По-перше, режими роботи PCIe від 4.0 до 1.1 вибиралися в BIOS материнської плати. По-друге, використовувалися проекти з вбудованими бенчмарками для кращої повторюваності результатів.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

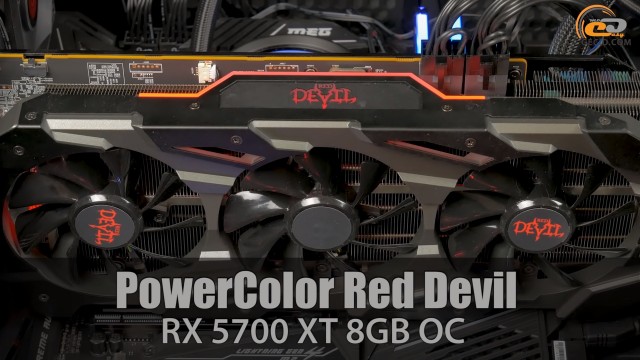

Першою до бою піде відеокарта PowerColor Red Devil Radeon RX 5700 XT 8GB OC. Вона отримала повністю перероблену друкарську плату з посиленою підсистемою живлення, пекельно велику систему охолодження і заводський розгін ігровий частоти GPU з 1755 до 1905 МГц.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

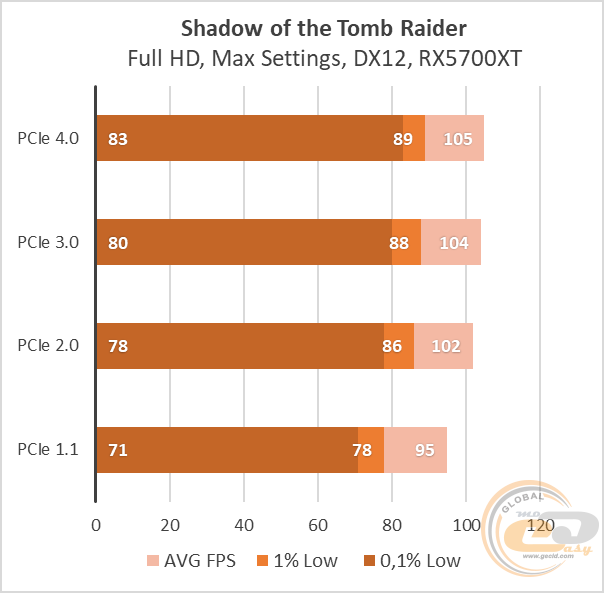

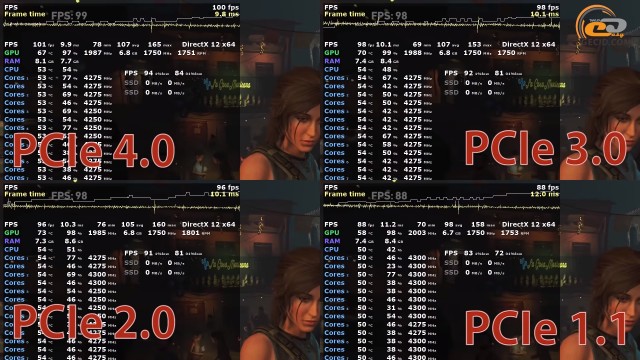

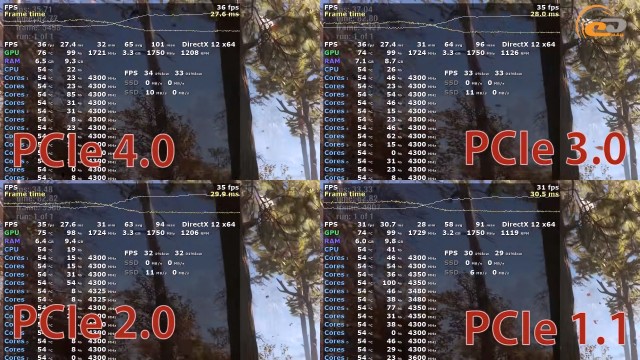

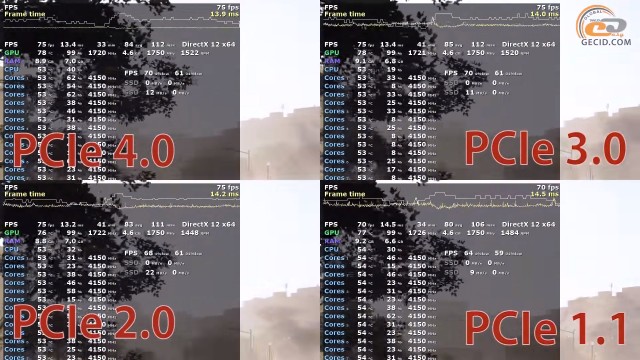

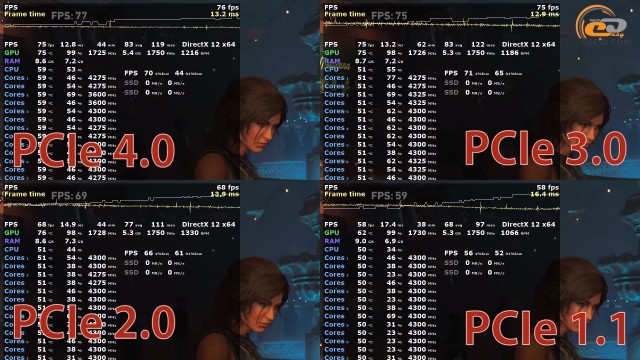

Тепер до ігор! У Shadow of the Tomb Raider на максималках різниця між PCIe 4.0 і 3.0 практично непомітна. PCIe 2.0 «з'їдає» якихось 3-5 FPS. А ось використання першого покоління PCIe загрожує втратою до 12 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

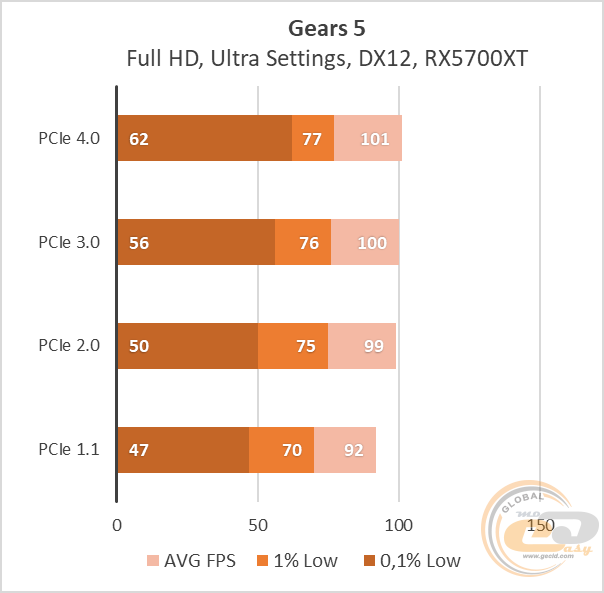

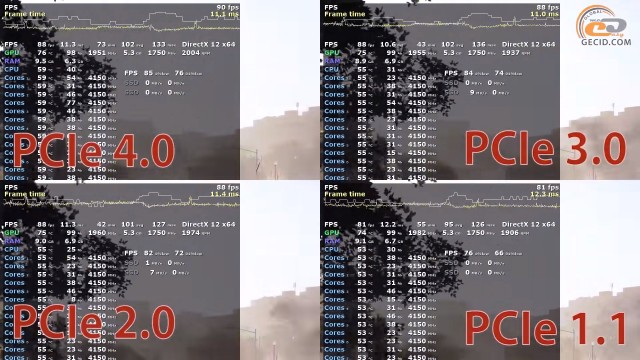

У Gears 5 на ультра при переході аж до PCIe 2.0 найбільше просаджували дуже рідкісні події. Якщо бути точним, то падіння досягає 6 і 12 FPS. Інша статистика нижче лише на пару кадрів. На PCIe 1.1 втрачаємо до 15 FPS.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

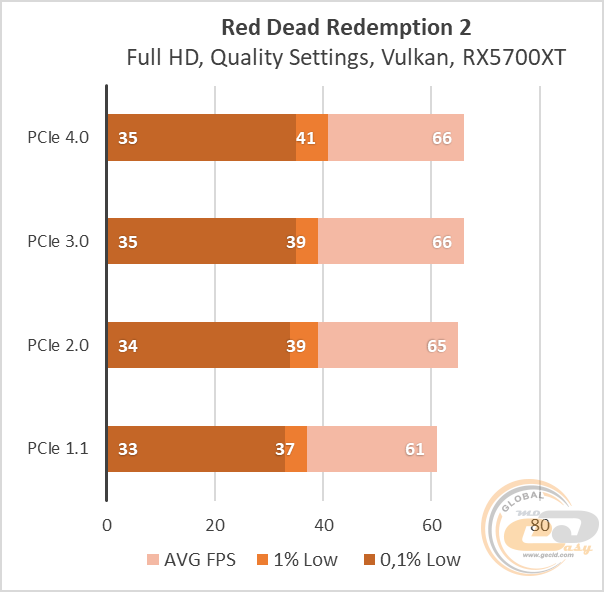

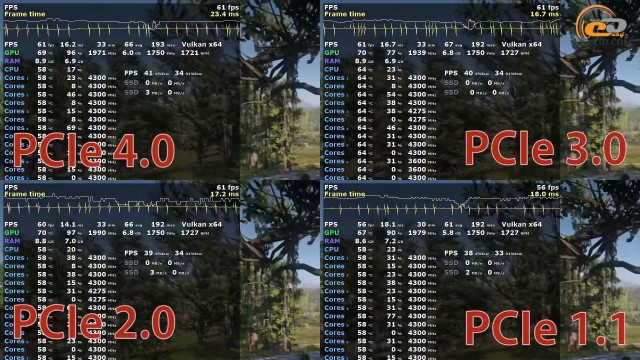

У Red Dead Redemption 2 із пресетом «Якість» розрив між трьома поколіннями PCIe мінімальний. З PCIe 1.1 швидкісні показники впали на 2-5 FPS, що майже не відчувається.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

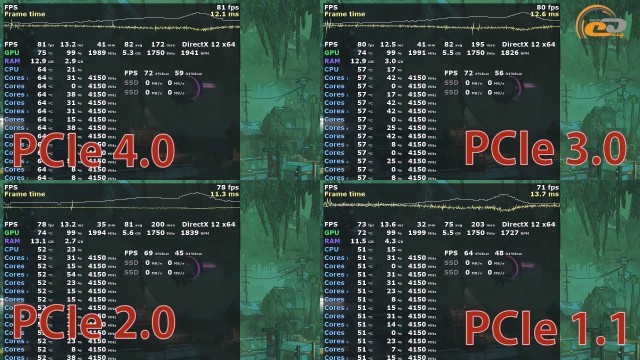

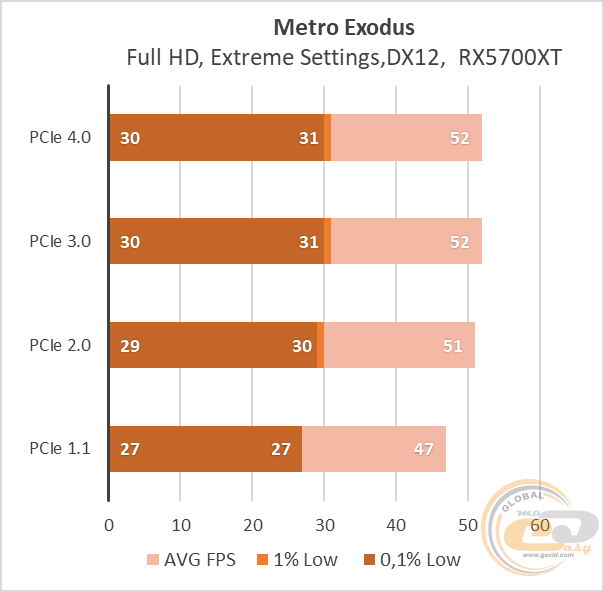

Схожа ситуація і в Metro Exodus із пресетом «Екстрім»: навіть на PCIe 2.0 різниця в FPS стануть невидимими для очей. Та й з першим поколінням PCIe продуктивність знижується на 3-5 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

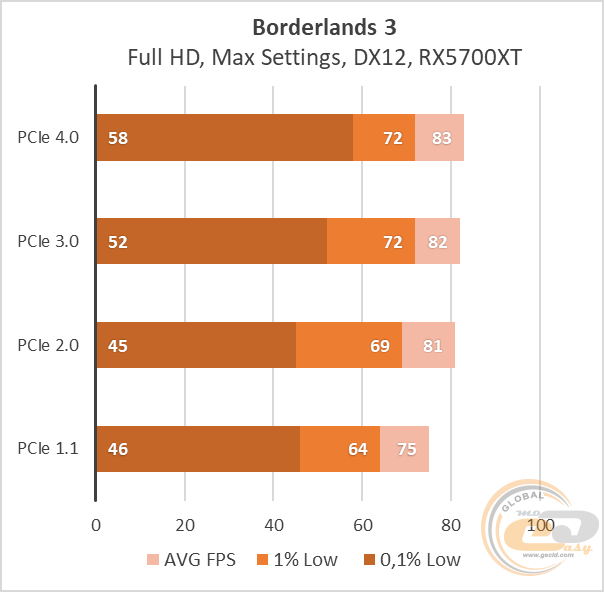

У Borderlands 3 із пресетом «безбашенний» перехід із PCIe 4.0 на 3.0 зменшує показник 0,1% Low на 6 FPS. Інша статистика без змін. З другим і першим поколінням PCIe ми втрачаємо максимум 13 і 14 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

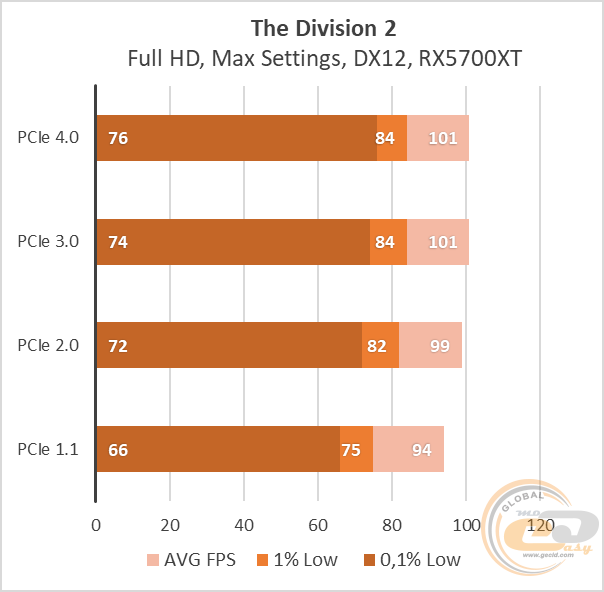

The Division 2 на максималках практично не відчула різниці між PCIe 4.0 і 3.0. На PCIe 2.0 швидкість падає всього на 2-4 FPS. З PCIe 1.1 показники опускаються максимум на 10 FPS.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

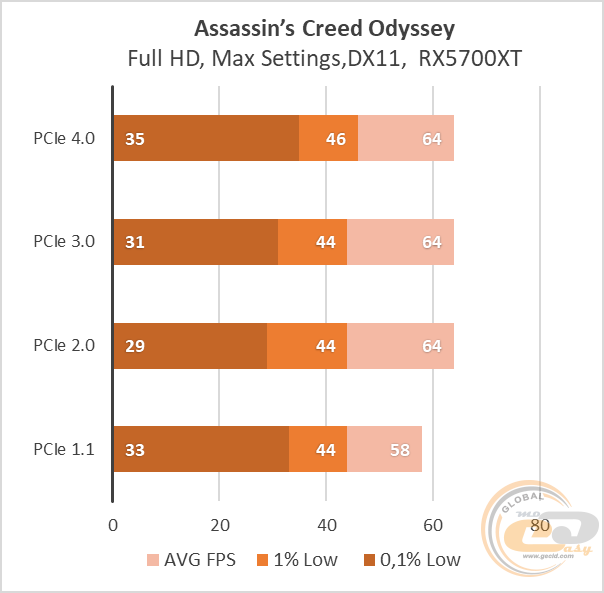

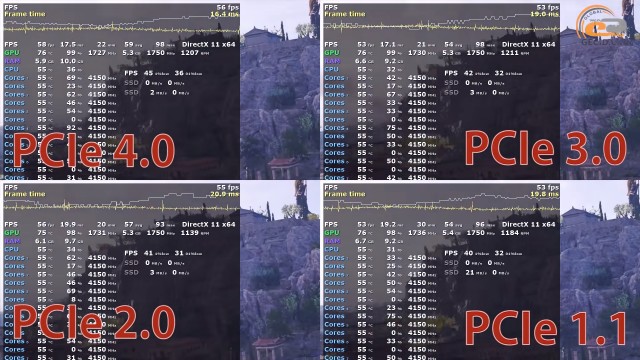

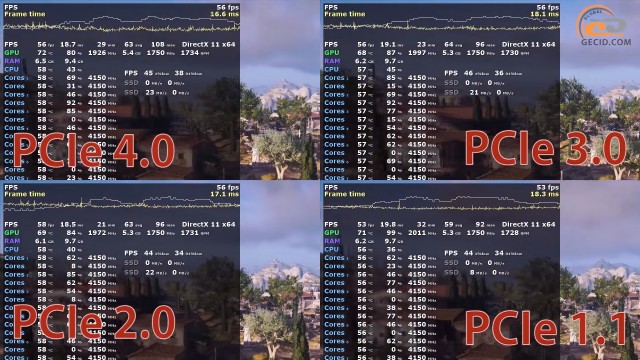

У Assassin's Creed Odyssey на максималках з PCIe 3.0 просідання досягають 2-4 кадрів/с. Цікаво, що на PCIe 1.1 статистика 0,1% Low виявилася кращою, ніж на PCIe 2.0. Зате у останнього вище середня швидкість.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

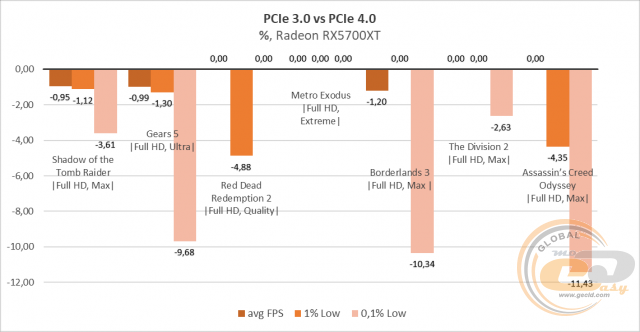

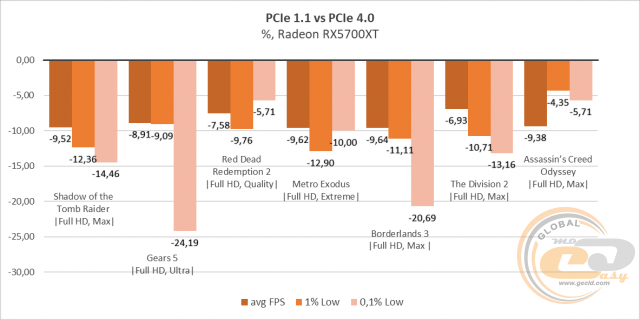

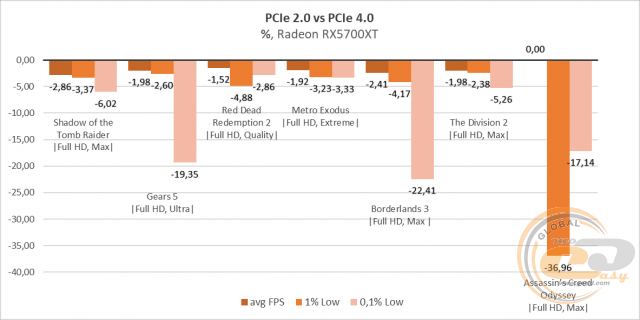

У середньому на RX 5700 XT перехід із PCIe 4.0 на 3.0 приносить 0,5%-е падіння по середній швидкості і 2-5% з осідань. На PCIe 2.0 показники нижче на 2-11%, а на PCIe 1.1 статистика гірше на 9-13%.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

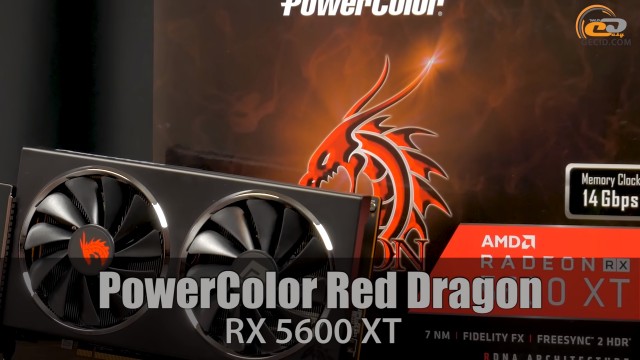

Тепер подивимося на PowerColor Red Dragon RX 5600 XT з 6 ГБ GDDR6-пам'яті. Вона пропонується з OC BIOS, який трішки збільшує частоти і прискорює пам'ять до 14 ГГц. Плюс вона має 6-фазну підсистему живлення GPU під управлянням цифрового контролера. За охолодження внутрішніх компонентів відповідає фірмовий 2-вентиляторний кулер. Пасивна його частина представлена алюмінієвим радіатором на п'яти 6-мм теплових трубках.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

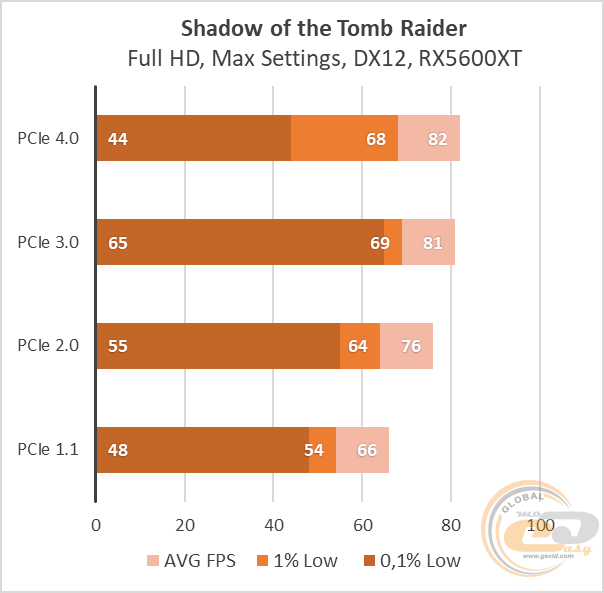

У Shadow of the Tomb Raider на максималках з PCIe 4.0 ми зловили аномальний фриз до 44 кадрів/с. Якщо його не враховувати, то різниця з PCIe 3.0 мінімальна. З другим і першим поколінням PCIe швидкість падає максимум на 10 і 12 FPS.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

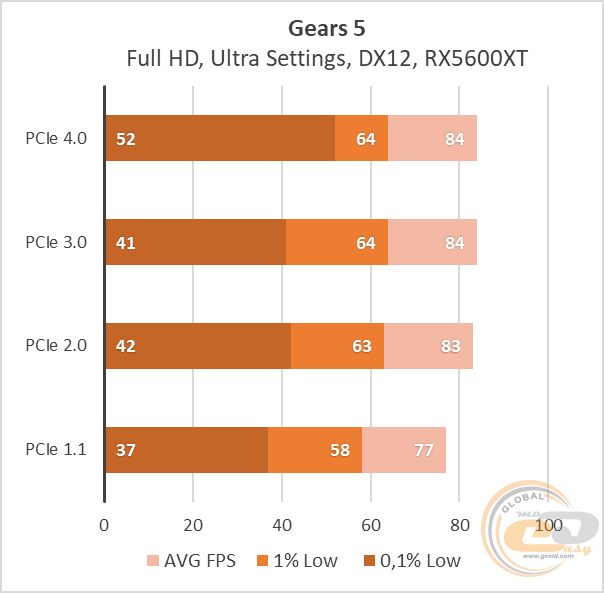

У Gears 5 на ультра перехід на PCIe 3.0 і 2.0 відчувається у вигляді осідань на 10-11 кадрів/с. Інша статистика практично без змін. На PCIe 1.1 показники падають на 6-15 FPS.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

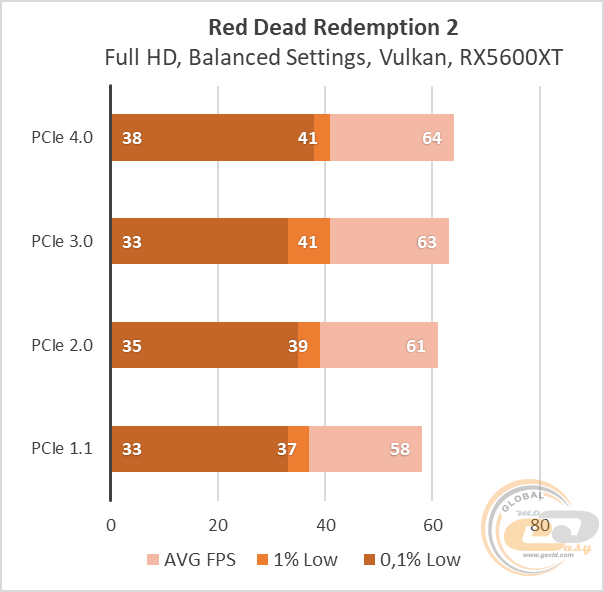

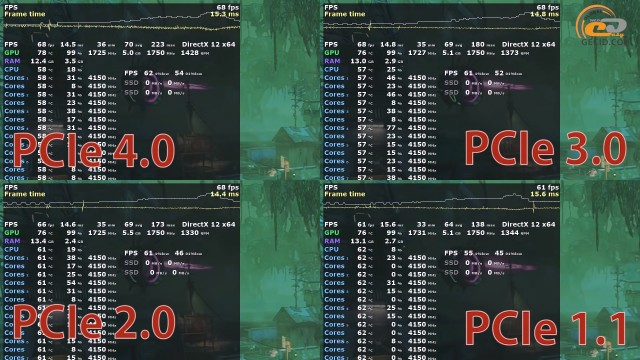

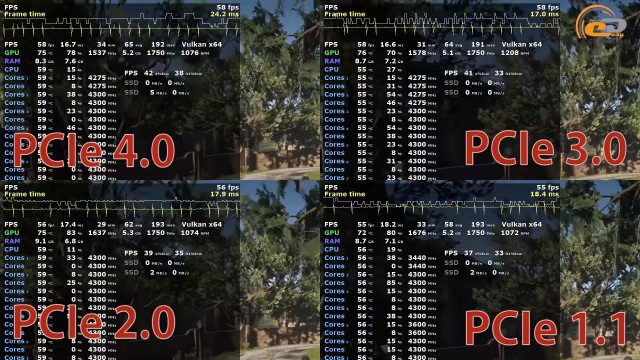

У Red Dead Redemption 2 із пресетом «Збалансований» на третьому і другому поколінні PCIe результати нижче на 2-5 кадрів/с. На PCIe 1.1 статистика гірше на 4-6 FPS.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

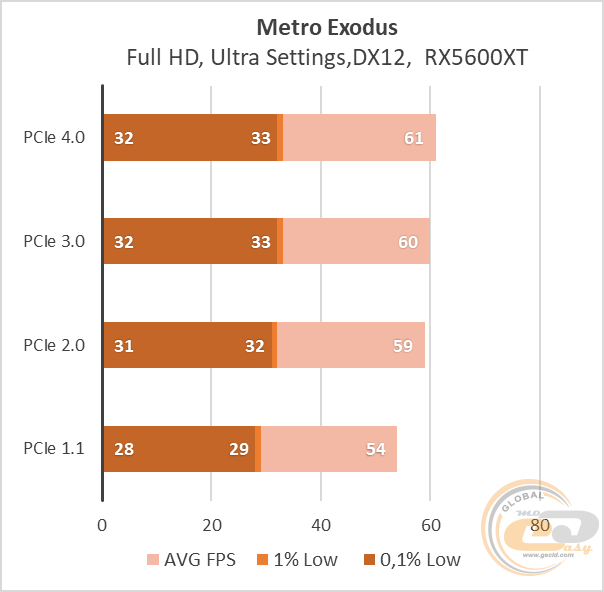

У Metro Exodus із пресетом «Ультра» на трьох поколіннях PCIe різниці практично немає. Тільки на PCIe 1.1 швидкість падає на 4-7 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

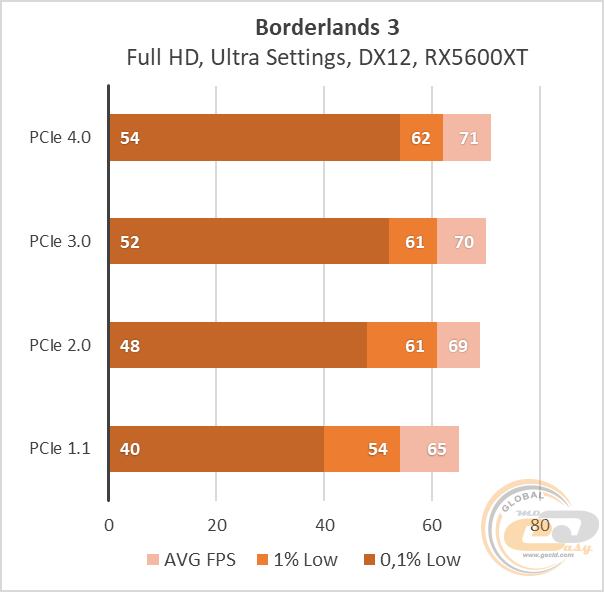

У Borderlands 3 із пресетом «Ультра» різниця на третьому і другому поколінні PCIe мізерно мала і досягає максимум 2 і 4 FPS. А ось на PCIe 1.1 отримуємо вже відчутні осідання в 6-14 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

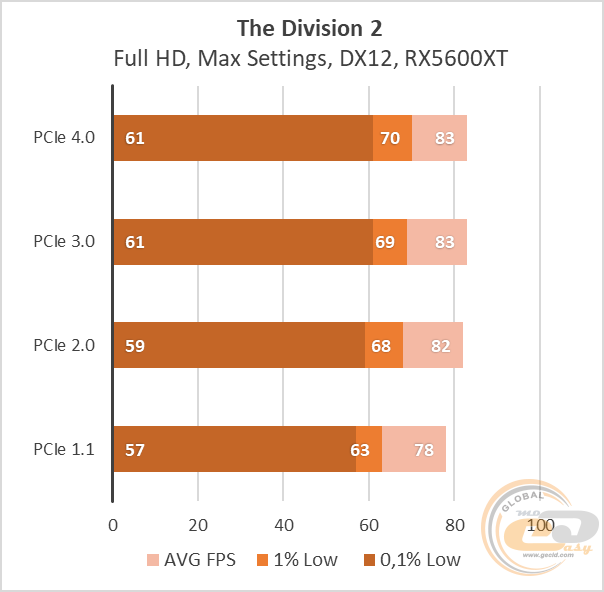

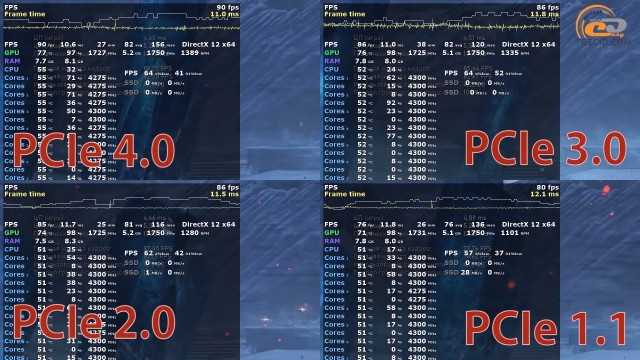

Схожа картина і в The Division 2 на максималках: навіть на PCIe 2.0 статистика найнижче на 1-2 FPS. Але і з PCIe 1.1 швидкість нижче тільки на 4-7 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

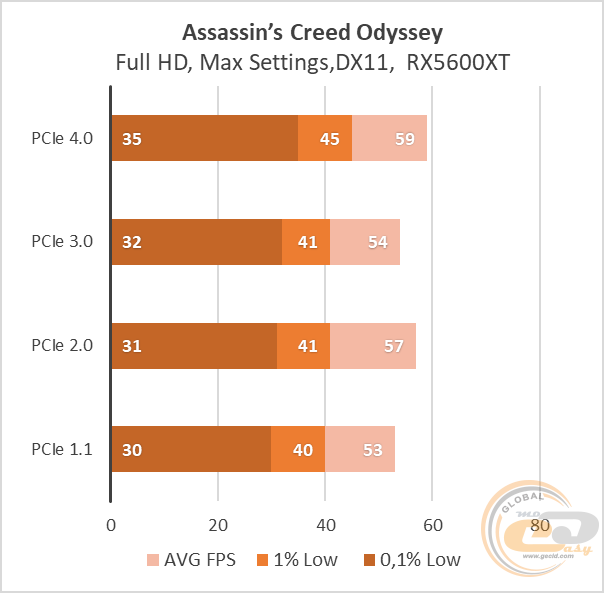

У Assassin's Creed Odyssey на максималках з PCIe 3.0 і 2.0 показники падають на 2-5 FPS. На PCIe 1.1 статистика гірше на 5-6 кадрів/с.

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

PCIe 4.0 vs PCIe 3.0 vs PCIe 2.0 vs PCIe 1.1

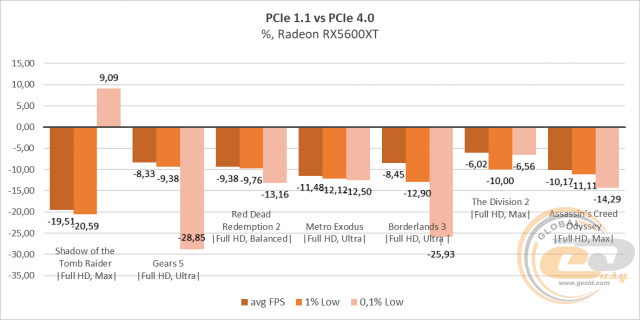

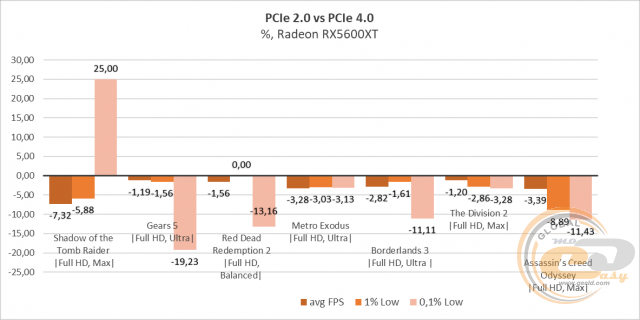

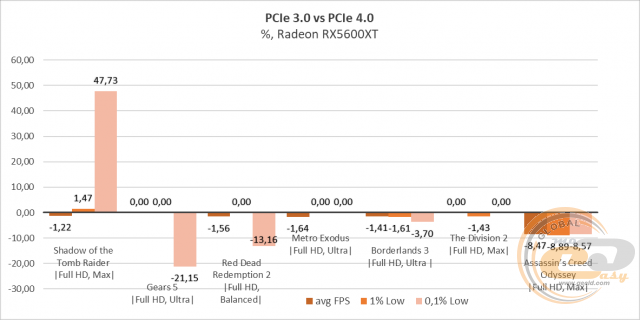

У результаті для RX 5600 XT переїзд із PCIe 4.0 на 3.0 забирає в середньому нікчемні 2% продуктивності. На PCIe 2.0 статистика падає на 3-5%. І тільки якщо використовувати PCIe 1.1, то частота кадрів зменшиться на помітні 10-13%.
