Огляд і тестування відеокарти Palit GeForce GTX 650 Ti BOOST OC

10-04-2013

На спеціальному заході, який пройшов наприкінці березня 2013 року, компанія NVIDIA представила свою нову відеокарту NVIDIA GeForce GTX 650 Ti BOOST, яка займе на ринку позицію між NVIDIA GeForce GTX 660 і NVIDIA GeForce GTX 650 Ti, а також буде виступати в ролі основного конкурента для рішень на базі AMD Radeon HD 7850.

Як ви вже здогадалися, сьогодні ми поговоримо про одну з модифікацій NVIDIA GeForce GTX 650 Ti BOOST від компанії Palit, а саме Palit GeForce GTX 650 Ti BOOST OC, і, оскільки більш докладно з характеристиками та особливостями «референсної» відеокарти ви можете ознайомитися в одному з наших попередніх матеріалів, то пропонуємо перейти безпосередньо до знайомства з її версією від Palit.

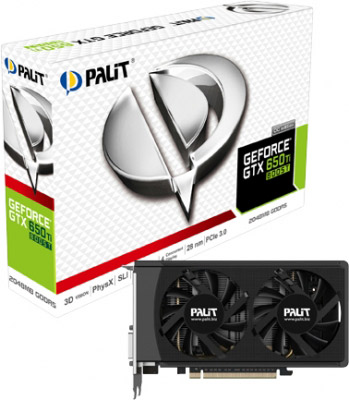

Palit GeForce GTX 650 Ti BOOST OC

Специфікація:

Модель

Palit GeForce GTX 650 Ti BOOST OC

(Palit NE5X65BS1049-1060F)

Графічне ядро

NVIDIA GK106 (Kepler)

Кількість універсальних шейдерних процесорів

768

Підтримувані API

DirectX 11.1 (Shader Model 5.0), OpenGL 4.2

Підтримка фірмових технологій

GPU Boost, Adaptive V-Sync, PhysX, SLI, NVIDIA Surround, 3D Vision, CUDA

Частота графічного ядра, МГц

1006 (1072 МГц із урахуванням використання технології GPU Boost)

Частота пам'яті (ефективна), МГц

1527 (6108)

Обсяг пам'яті, МБ

2048

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

192

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 2560x1600 ( до 3840x2160 DisplayPort)

Аналогова - до 2048x1536

 (через перехідник)

Інтерфейси виведення зображення

DVI-D

DVI-I

HDMI

DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блоку живлення, Вт

450

Розміри, мм

195 х 114

Драйвери

Свіжі драйвери можна завантажити із сайту компанії Palit або сайту виробника GPU.

Сайт виробника

Palit

Відеокарта Palit GeForce GTX 650 Ti BOOST OC, як видно з її назви, постачається із заводським розгоном (OC Edition). Так, графічне ядро замість рекомендованих 980 МГц функціонує на частоті 1006 МГц, а з урахуванням роботи технології GPU Boost частота GPU може досягати 1072 МГц замість 1033 МГц. Ефективна частота відеопам'яті стандарту GDDR5 також була трохи збільшена і становить 6108 МГц. Також варто відзначити, що, крім частотної формули відеокарти, зміні піддалася і її система охолодження, на відміну від СО турбінного типу на «еталонній» відеокарті, на версії від Palit встановлена система охолодження осьового типу.

Упаковка і комплектація

Palit GeForce GTX 650 Ti BOOST OC

Відеокарта постачається в досить великій коробці із приємним і лаконічним оформленням, виконаним у білому кольорі. Основна частина відведена під логотип компанії, під яким розташовані позначки про підтримувані технології, обсяг і тип використовуваної відеопам'яті. Також на лицьовій стороні розташоване нагадування про те, що відеокарта належить до серії OC Edition (розігнані в заводських умовах відеокарти).

Palit GeForce GTX 650 Ti BOOST OC

Зворотна сторона упаковки практично повністю відведена під рекламний опис характеристик і переваг відеокарти, а також під короткий перелік її характеристик кількома мовами, включаючи російську.

Palit GeForce GTX 650 Ti BOOST OC

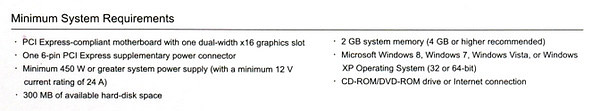

Виходячи із системних вимог Palit GeForce GTX 650 Ti BOOST OC, блок живлення вашого ПК повинен мати потужність не менше 450 Вт і бути здатним видавати до 24 А по лінії +12В.

Palit GeForce GTX 650 Ti BOOST OC

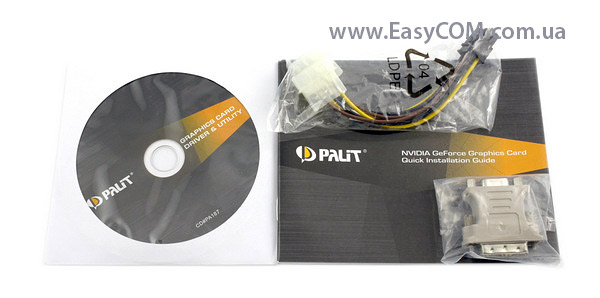

Комплект поставки Palit GeForce GTX 650 Ti BOOST OC дуже хороший, особливо, якщо враховувати цілком демократичну вартість відеокарти. У коробці ми виявили: диск із драйверами та утилітами, коротку інструкцію, перехідник з DVI-I на VGA, а також перехідник із двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти.

Palit GeForce GTX 650 Ti BOOST OC

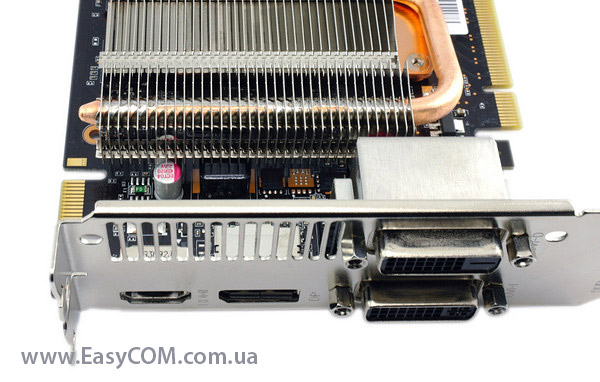

Відеокарта Palit GeForce GTX 650 Ti BOOST OC оснащена стандартним набором портів для виведення зображення:

  • 1x DVI-D;
  • 1x DVI-I;
  • 1х HDMI;
  • 1х DisplayPort.

Підтримуються наступні роздільні здатності:

  • Цифрова - до 3840x2160;
  • Аналогова - до 2048x1536.

При необхідності підключити аналоговий монітор пропонується скористатися перехідником з DVI на VGA, який присутній в комплекті поставки.

Зовнішній вигляд і елементна база

Palit GeForce GTX 650 Ti BOOST OC

На відміну від «референсної» відеокарти, Palit GeForce GTX 650 Ti BOOST OC виконана на вкороченому текстоліті довжиною 175 мм. Також був дещо змінений принцип розташування конденсаторів у колі живлення графічного ядра – вони «переїхали» із правої частини текстоліту на його бічні сторони.

Palit GeForce GTX 650 Ti BOOST OC

Система стабілізації живлення відеокарти Palit GeForce GTX 650 Ti BOOST OC виконана за схемою 4+1 фаза (для GPU і чіпів пам'яті відповідно). У всіх колах живлення використовуються винятково твердотільні конденсатори.

Palit GeForce GTX 650 Ti BOOST OC

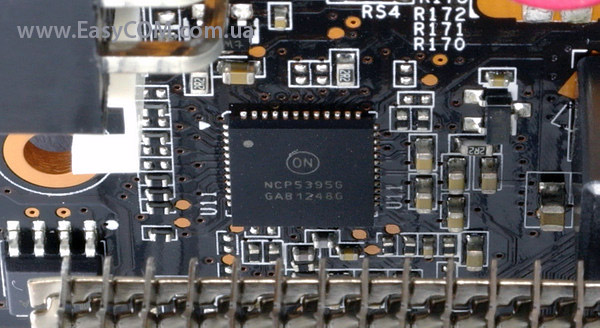

Система живлення ядра реалізована на 4-фазному контролері NCP5395G виробництва компанії ON Semiconductor, який підтримує активне перемикання фаз для оптимізації рівня енергоспоживання відеокарти.

Palit GeForce GTX 650 Ti BOOST OC

Аналогічно еталонній відеокарті, додаткове живлення забезпечується через один 6-контактний силовий роз’єм, розташований на бічній стороні графічного прискорювача.

Palit GeForce GTX 650 Ti BOOST OC

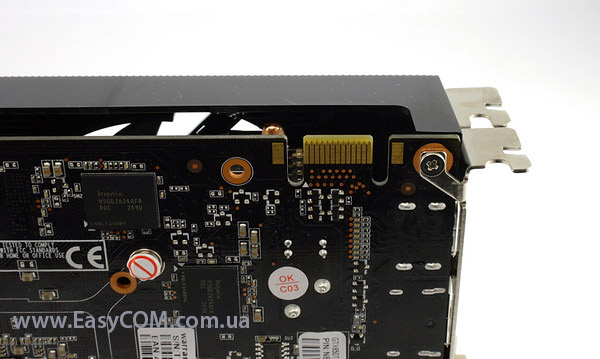

Palit GeForce GTX 650 Ti BOOST OC має підтримку технології NVIDIA SLI. Відповідно за допомогою роз’єму на текстоліті ви зможете об'єднати дві відеокарти для спільних розрахунків графічних ефектів.

Palit GeForce GTX 650 Ti BOOST OC

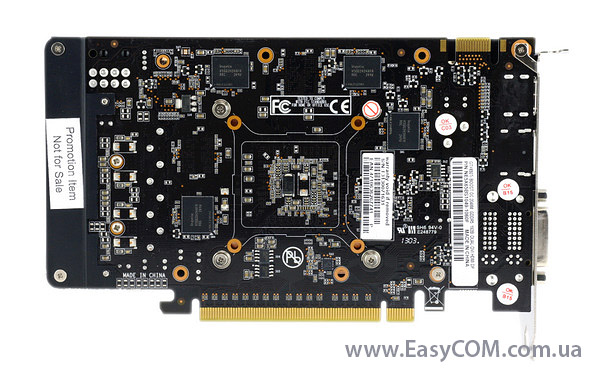

Відповідно до еталонного дизайну, чотири з восьми чіпів пам'яті розташовані на звороті текстоліту.

Palit GeForce GTX 650 Ti BOOST OC

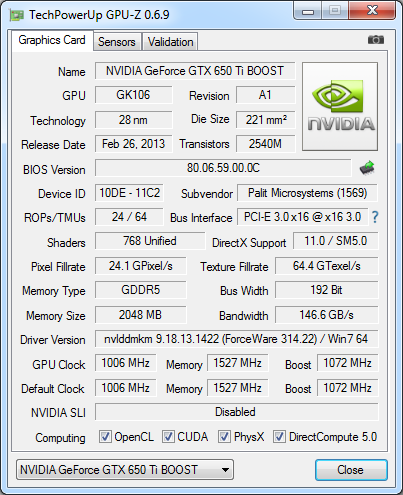

В основі Palit GeForce GTX 650 Ti BOOST OC лежить графічний чіп NVIDIA GK106 (Kepler), виготовлений по 28-нм техпроцесу. Він містить 768 універсальних шейдерних конвеєрів (або ядер CUDA по термінології NVIDIA) і 24 блоки растеризації. Частота роботи графічного ядра, як ми вже згадували, була трохи підвищена відносно рекомендованих NVIDIA 980 МГц і становить 1006 МГц. Завдяки підтримці технології GPU Boost, у турборежимі частота графічного ядра може досягати 1072 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 192-бітну шину.

Palit GeForce GTX 650 Ti BOOST OC

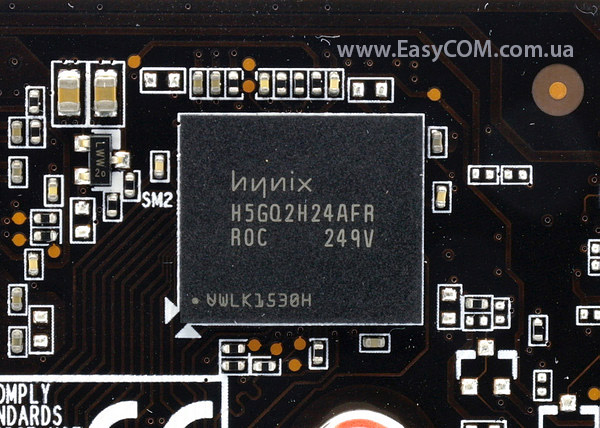

Пам'ять відеокарти Palit GeForce GTX 650 Ti BOOST OC, загальний обсяг якої становить 2 ГБ, набрана за допомогою 8-ми чіпів по 256 МБ виробництва компанії Hynix. Чіпи мають маркування H5GQ2H24AFR-R0C і, згідно з документацією, їхня номінальна частота рівна 6 ГГц, тобто на відеокарті вони вже дещо розігнані понад номінал.

Система охолодження

Palit GeForce GTX 650 Ti BOOST OC

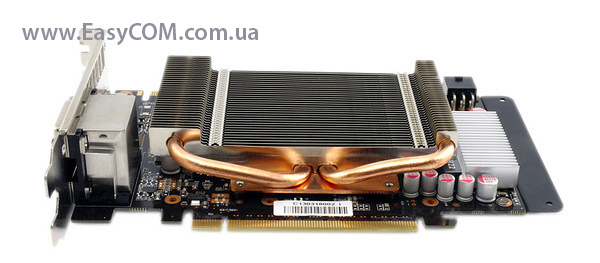

Головною відмінністю Palit GeForce GTX 650 Ti BOOST OC від «референсної» відеокарти, крім заводського розгону, є фірмова система охолодження осьового типу. Відеокарта із встановленою СО займає два слоти розширення і має загальну довжину 195 мм.

Palit GeForce GTX 650 Ti BOOST OC

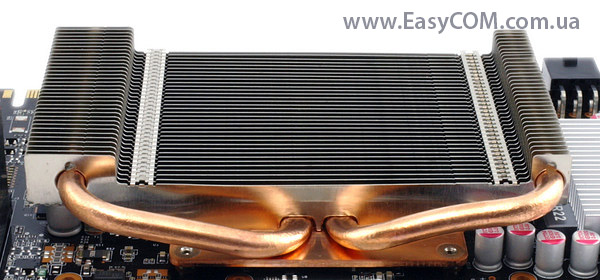

Безпосередньо сама система охолодження складається з дуже компактного радіатора, набраного всього з 35 алюмінієвих нікельованих пластин, і двох вентиляторів діаметром 75 мм, закріплених на кожусі, який накриває всю конструкцію зверху.

Для рівномірного розподілу тепла по всій площі радіатора застосовуються дві мідні теплові трубки діаметром 6 мм.

Palit GeForce GTX 650 Ti BOOST OC

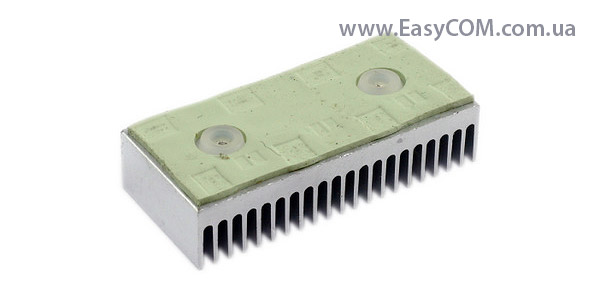

За охолодження «мосфетів» системи живлення графічного ядра відповідає окремий невеликий радіатор, який кріпитися на друковану плату за допомогою гвинтів.

Palit GeForce GTX 650 Ti BOOST OC

Також відзначимо, що для більш ефективного теплообміну між ребрами радіатора і тепловими трубками використовується припій, а завдяки розташуванню пластин радіатора уздовж текстоліту частина нагрітого повітря викидається за межі корпусу.

Palit GeForce GTX 650 Ti BOOST OC

При автоматичному регулюванні швидкості обертання вентиляторів у режимі максимального навантаження графічне ядро нагрілося до 71 градуса, а кулер, судячи з показів моніторингу, працював при цьому всього на 46% своєї потужності, залишаючись тихим.

Palit GeForce GTX 650 Ti BOOST OC

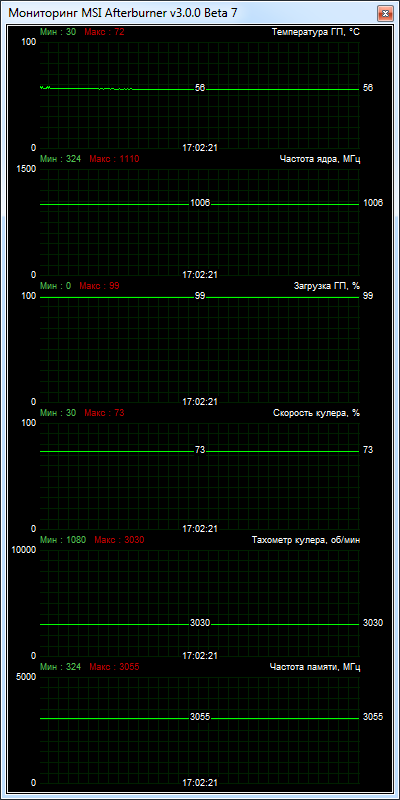

У режимі максимальної швидкості обертання вентиляторів температура GPU опускається до 56 градусів. При цьому рівень шуму можна охарактеризувати як «нижчий середнього».

Для порівняння ефективності системи охолодження Palit GeForce GTX 650 Ti BOOST OC проведемо аналогію із протестованою нами не так давно ще однією версією NVIDIA GeForce GTX 650 Ti BOOST, а саме ZOTAC GeForce GTX 650 Ti Boost, СО якої змогла охолодити GPU до 66 градусів при автоматичному регулюванні обертів вентиляторів і до 57 градусів при максимальних обертах. Зважаючи на те, що версія від компанії Palit постачається з більш високим заводським розгоном, продемонстровані результати підтверджують ефективність її СО.

Palit GeForce GTX 650 Ti BOOST OC

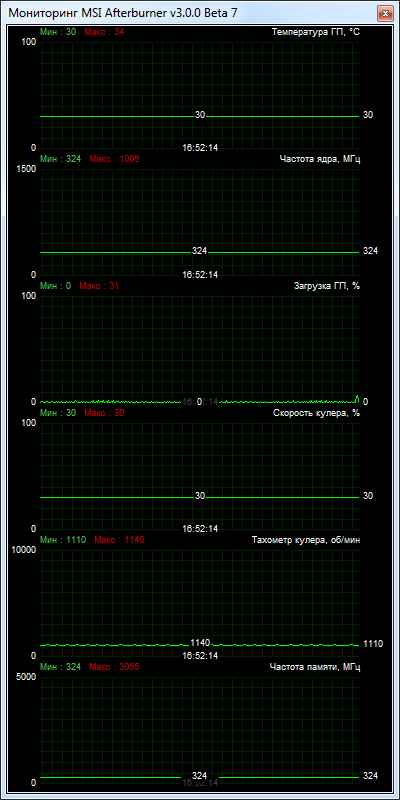

При відсутності навантаження частоти роботи графічного ядра і пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання та тепловиділення графічного ядра. У такому режимі температура GPU не перевищує 30 градусів, а система охолодження дотримується тиші.
