Огляд відеокарти Palit GeForce RTX 2070 SUPER JS: щось нове або черговий «Refresh»?
09-07-2019
Наприкінці літа 2018 року компанія NVIDIA вивела на ринок відеокарти лінійки GeForce RTX 20, створені на базі 12-нм мікроархітектури NVIDIA Turing. А взимку 2019 року ця ж мікроархітектура дебютувала в більш доступному сегменті відеокарт разом із серією GeForce GTX 16.
В принципі NVIDIA могла б і далі використовувати серію GeForce RTX 20 у високопродуктивному сегменті, якби AMD не анонсувала плани вивести на ринок 7 липня відеокарти серії Radeon RX 5700, створені на базі 7-нм мікроархітектури RDNA.
Тому NVIDIA довелося прискоритися з відповіддю. Їм стала серія GeForce RTX 20 SUPER. До її складу увійшли три моделі: NVIDIA GeForce RTX 2060 SUPER, GeForce RTX 2070 SUPER і GeForce RTX 2080 SUPER. Усі вони анонсовані 2 липня, але до продажу перші дві надійшли з 9 липня, а третя новинка буде доступна з 23 липня. В їх основі знаходиться добре знайома 12-нм мікроархітектура NVIDIA Turing. Бонус продуктивності досягається за рахунок збільшення кількості структурних блоків у складі GPU, підвищення його тактових частот і поліпшення підсистеми відеопам'яті (у разі GeForce RTX 2060/2080 SUPER). Зворотною стороною медалі стало підвищення енергоспоживання.
Для більш наочного порівняння всі характеристики ми звели в загальну таблицю:
Модель |
GeForce RTX 2060 SUPER |
GeForce RTX 2070 SUPER |
GeForce RTX 2080 SUPER |
||||
Техпроцес, нм |
12 (FFN) |
||||||
GPU |
TU106-200A |
TU106-410 |
TU106-400A |
TU104-410 |
TU104-400A |
TU104-450 |
TU102-300A |
Мікроархітектура |
NVIDIA Turing |
||||||
Площа кристала, мм2 |
445 |
445 |
445 |
545 |
545 |
545 |
754 |
Кількість транзисторів, млрд. |
10,8 |
10,8 |
10,8 |
13,6 |
13,6 |
13,6 |
18,6 |
Кількість SM-блоків |
30 |
34 |
36 |
40 |
46 |
48 |
68 |
Кількість CUDA-ядер |
1920 |
2176 |
2304 |
2560 |
2944 |
3072 |
4352 |
Кількість текстурних блоків |
120 |
136 |
144 |
160 |
184 |
192 |
272 |
Кількість растрових блоків |
48 |
64 |
64 |
64 |
64 |
64 |
88 |
Кількість ядер Tensor |
240 |
272 |
288 |
320 |
368 |
384 |
544 |
Кількість ядер RT |
30 |
34 |
36 |
40 |
46 |
48 |
68 |
Швидкість рейтрейсінга, Гіга променів/с |
5 |
6 |
6 |
7 |
8 |
8 |
10 |
Об'єм кеша L2, КБ |
3072 |
4096 |
4096 |
4096 |
4096 |
4096 |
6144 |
Базова / динамічна частота GPU, МГц |
1365 / 1680 |
1470 / 1650 |
1410 / 1620 |
1605 / 1770 |
1515 / 1710 |
1650 / 1815 |
1350 / 1545 |
Тип відеопам'яті |
GDDR6 |
||||||
Обсяг, ГБ |
6 |
8 |
8 |
8 |
8 |
8 |
11 |
Ефективна частота пам'яті, МГц |
14 000 |
14 000 |
14 000 |
14 000 |
14 000 |
15 500 |
14 000 |
Розрядність шини, біт |
192 |
256 |
256 |
256 |
256 |
256 |
352 |
Пропускна здатність, ГБ/с |
336 |
448 |
448 |
448 |
448 |
496 |
616 |
Обчислювальна потужність FP32, TFLOPS |
6,5 |
7,2 |
7,5 |
9,1 |
10 |
11 |
13,4 |
Пікова продуктивність ядер Tensor, Tensor TFLOPS |
51,6 |
57,4 |
60 |
73 |
? |
89 |
? |
TGP (Total Graphics Power), Вт |
160 |
175 |
175 |
215 |
215 |
250 |
250 |
Рекомендована вартість на старті продажів, $ |
349 |
399 |
499 |
499 |
699 |
699 |
999 |
У прес-матеріалах NVIDIA зробила акцент на технології трасування променів у режимі реального часу, яка вже підтримується деякими актуальними блокбастерами і з'явиться в нових хітах (Cyberpunk 2077, Control, Watch Dogs: Legion, Wolfenstein: Youngblood та інших).

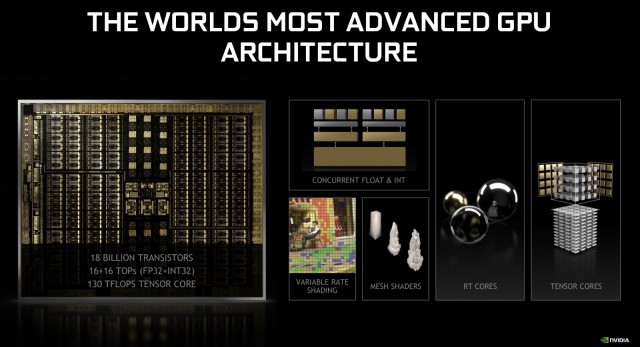

А ось в плані мікроархітектури ніяких значимих змін не анонсовано. NVIDIA просто повторила всі знайомі переваги Turing:
- наявність ядер RT і Tensor для реалізації апаратного рейтрейсінга і технології згладжування Deep Learning Super Sampling (DLSS);
- можливість одночасного виконання операцій з цілочисельними (INT32) і речовими (FP32) даними;
- використання нових моделей заливки, таких як Mesh Shading і Variable Rate Shading для більш ефективного використання обмежених обчислювальних ресурсів.

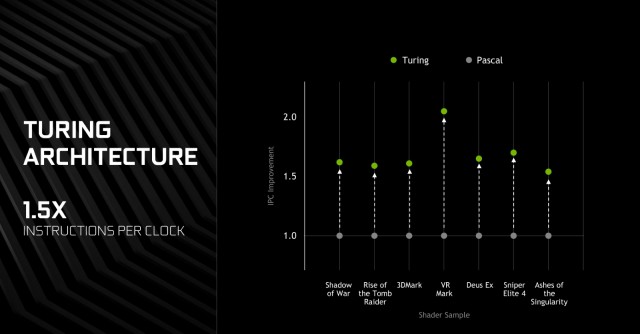

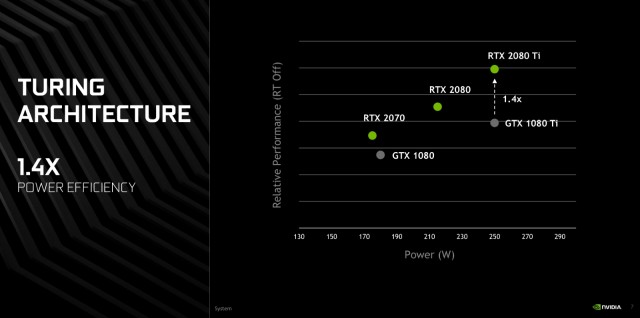

Навіть при оцінці поліпшення рівня продуктивності і енергоефективності NVIDIA порівнює Turing і Pascal або відеокарти серій GeForce RTX 20 і GeForce GTX 10, без згадки GeForce RTX 20 SUPER, хоча саме цієї серії присвячений прес-реліз.
У цілому лінійка NVIDIA GeForce RTX 20 SUPER не принесла з собою ніяких інновацій у плані мікроархітектури. Це вже добре знайома 12-нм Turing із підвищеними тактовими частотами GPU і в деяких випадках GDDR6-пам'яті. CUDA-ядер, текстурних блоків і інших модулів у складі графічних процесорів також стало більше. Усе це обіцяє зростання продуктивності і енергоспоживання. А ось ціни для двох із трьох відеокарт NVIDIA залишила на тому ж рівні. Одночасно з початком продажів нових адаптерів, старі будуть виводитися з ринку.
Але все це теорія, а нас більше цікавить практика. Реальне знайомство з можливостями NVIDIA GeForce RTX 2070 SUPER проведемо на прикладі відеокарти Palit GeForce RTX 2070 SUPER JS. Вона може похвалитися масивною 2,7-слотовою системою охолодження, двома мікросхемами BIOS і заводським розгоном. Зараз розповімо про інші її переваги і недоліки, а також оцінимо рівень продуктивності в тестах і розгінний потенціал.

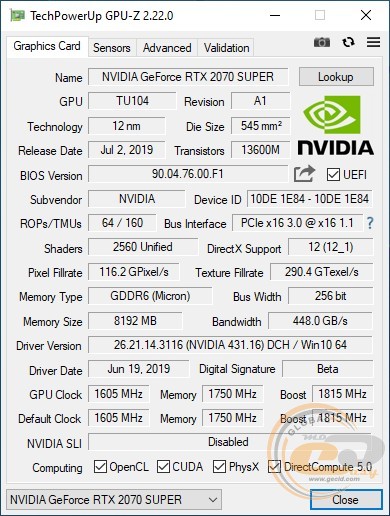

Специфікація
Модель |
Palit GeForce RTX 2070 SUPER JS (NE6207SS19P2-1040J) |
Техпроцес, нм |
12 |
GPU |
NVIDIA TU104-410 |
Мікроархітектура |
NVIDIA Turing |
Кількість CUDA-ядер |
2560 |
Кількість текстурних блоків |
160 |
Кількість растрових блоків |
64 |
Кількість тензорних ядер |
320 |
Кількість ядер RT |
40 |
Базова / динамічна частота GPU, МГц |
1605 / 1815 |
Тип відеопам'яті |
GDDR6 |
Обсяг, ГБ |
8 |
Ефективна частота, МГц |
14 000 |
Розрядність шини, біт |
256 |
Пропускна здатність пам'яті, ГБ/с |
448 |
Внутрішній інтерфейс |
PCI Express 3.0 x16 |
Зовнішні інтерфейси |
1 x HDMI 2.0b |
Додатковий конектор живлення |
2 х 8-контактних |
Рекомендована потужність блоку живлення, Вт |
650 |
Енергоспоживання, Вт |
215 |
Розміри, мм |
292 х 130 х 59,6 |
Драйвери |
Свіжі драйвери можна завантажити з сайту компанії Palit або з сайту виробника GPU |
Сайт виробника |
Упаковка і комплектація

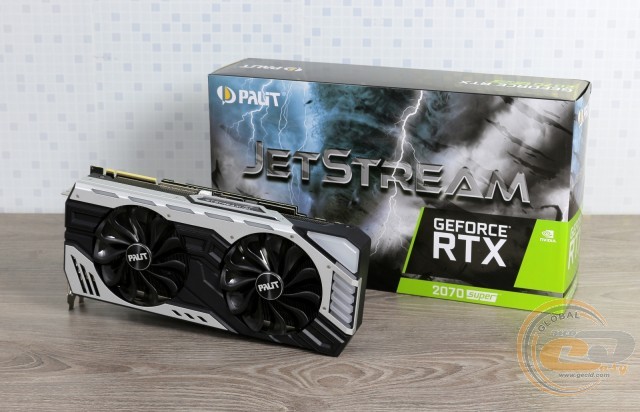

Коробку відеокарти Palit GeForce RTX 2070 SUPER JS можна назвати стильною, але малоінформативною. Вона не демонструє зовнішній вигляд відеокарти і її технічні характеристики. Вказані лише деякі подробиці і загальні переваги моделей серії GeForce RTX 2070 SUPER.
На зворотному боці є рекомендації виробника до всієї системи. Наприклад, потужність блока живлення повинна складати 650 Вт. Вкрай бажано, щоб у його складі було два 6+2-контактних конектори PCIe.

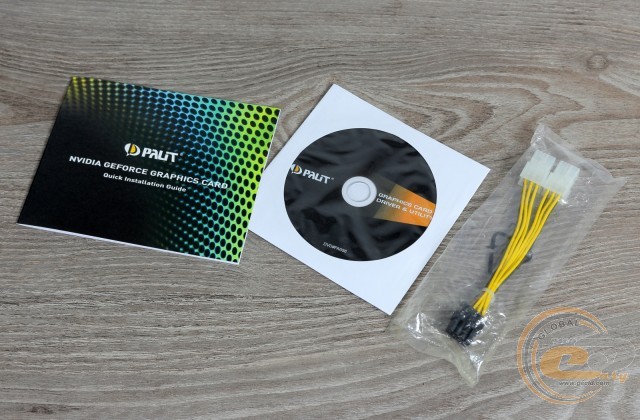

У комплекті постачання ми виявили інструкцію для користувача, диск із ПЗ і перехідник живлення з двох 6-контактних на один 8-контактний PCIe.
Зовнішній вигляд

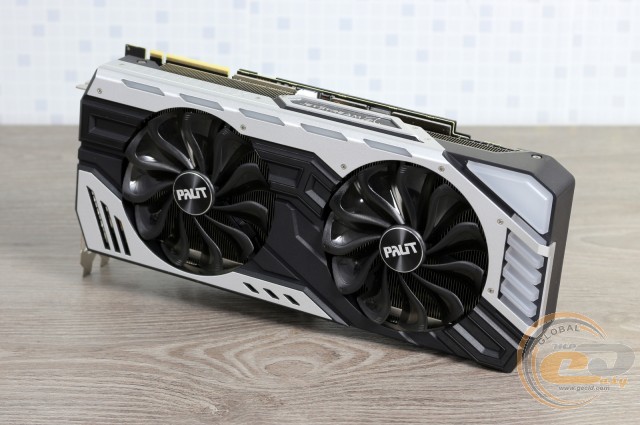

Дизайн - справа смаку, але відеокарта Palit GeForce RTX 2070 SUPER JS отримала багатий і цікавий зовнішній вигляд, із великою кількістю дизайнерських елементів. Вона стане прикрасою будь-якого системного блока з прозорою бічною панеллю, особливо якщо він підтримує вертикальну установку відеоприскорювачів.

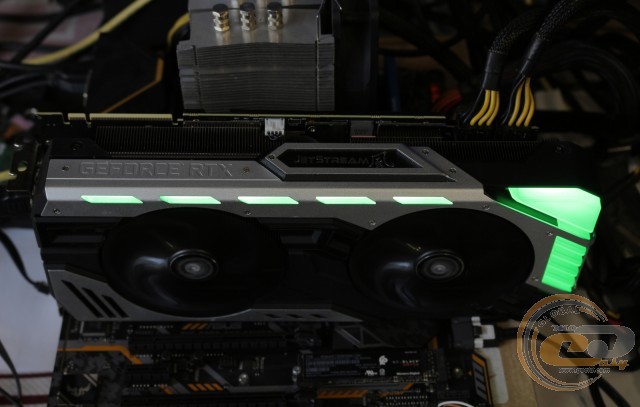

До того ж інженери компанії Palit реалізували барвисте RGB LED-підсвічування деяких елементів. Вона може виконувати не тільки декоративну, але і функціональну роль, сигналізуючи кольором про поточну температурі GPU. Усього ж є 16,8 млн кольорів, а для налаштування слід використовувати фірмову утиліту ThunderMaster.

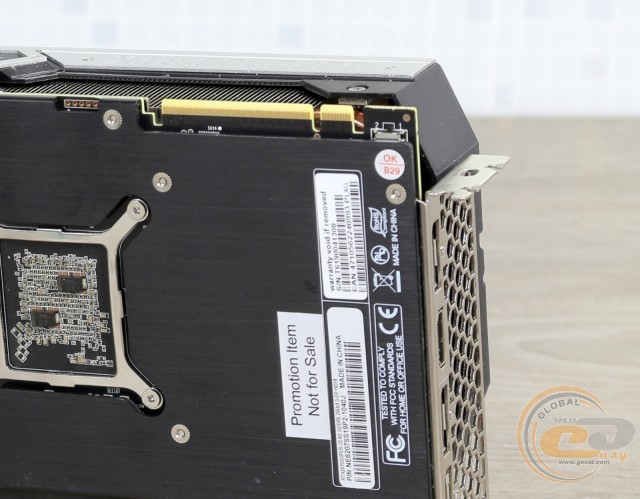

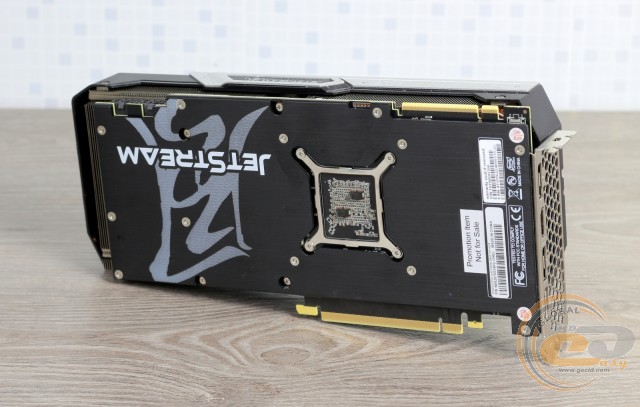

Зворотний бік прикритий багатофункціональною пластиною жорсткості. По-перше, вона підтримує масивний кулер і запобігає пошкодженню друкованої плати. По-друге, виконує декоративну роль. А по-третє, приймає пасивну участь в тепловідводі.

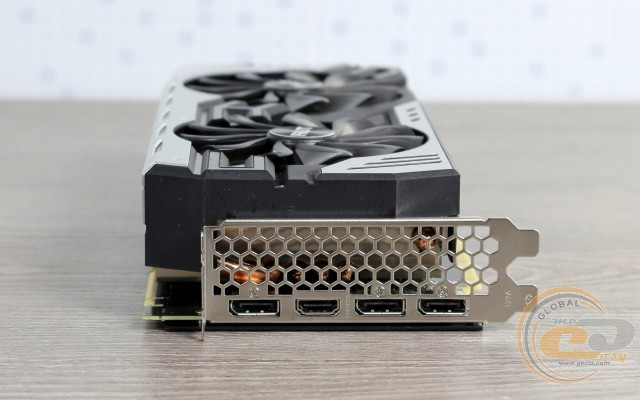

У наборі зовнішніх інтерфейсів є чотири порти:
- 1 x HDMI 2.0b
- 3 x DisplayPort 1.4a
NVIDIA же рекомендує використовувати три порти - DisplayPort, HDMI і DVI-DL. Максимальна роздільна здатність становить 7680 х 4320.
Біля інтерфейсної панелі знаходиться конектор для підключення містка NVIDIA NVLink. Тобто Palit GeForce RTX 2070 SUPER JS, як і інші відеокарти серії NVIDIA GeForce RTX 2070 SUPER, підтримує технологію NVIDIA SLI. Це цікаво, оскільки GeForce RTX 2070 такої підтримки позбавлена. Як це сталося? Дуже просто: новинка використовує версію чіпа TU104 (як GeForce RTX 2080), а не TU106 (як GeForce RTX 2070). Цей GPU спочатку проектувався з підтримкою NVIDIA SLI. Тому при бажанні зможете організувати мультиграфічну зв'язку на базі двох GeForce RTX 2070 SUPER.

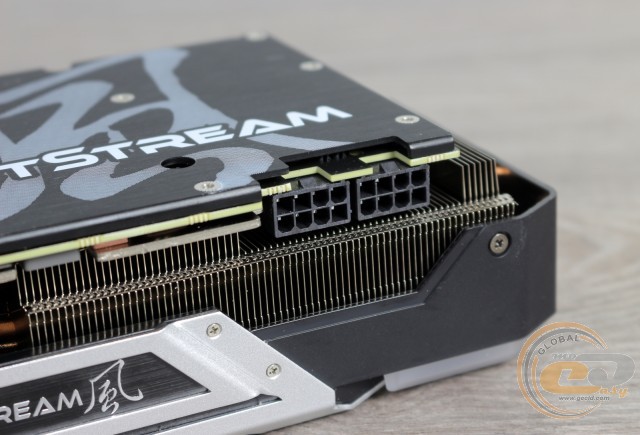

У хвостовій частині знаходиться пара 8-контактних роз'ємів для підключення додаткового живлення. З їх допомогою можна підвести 300 Вт. Ще 75 Вт можна подати через інтерфейс PCI Express 3.0 x16. Хоча енергоспоживання новинки заявлено на рівні 215 Вт. Та й NVIDIA рекомендує використовувати зв'язку 6- і 8-контактного роз'єму. Додаткова потужність потрібна, наприклад, для стабільної роботи відеокарти в розгоні.
Всередину новинки нам зазирнути не дозволили, але офіційна сторінка підказує про використання посиленої 10+2-фазної підсистеми живлення (еталонна версія передбачає 7+2-фазний дизайн). У ланцюгах застосовуються надійні і ефективні мікросхеми DrMOS, тантал-полімерні конденсатори і феритові дроселі. Усе це також необхідно для стабільної роботи відеокарти при підвищених частотах.

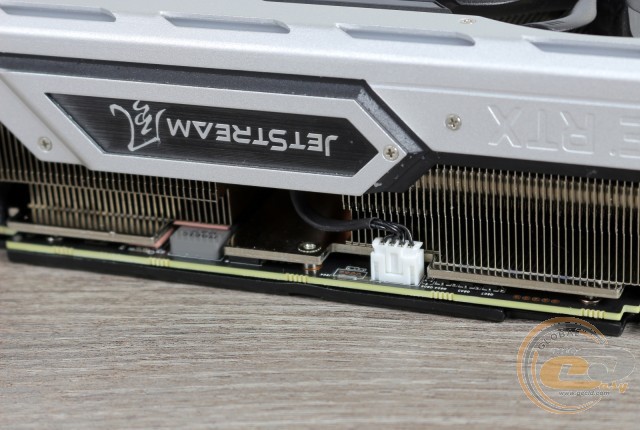

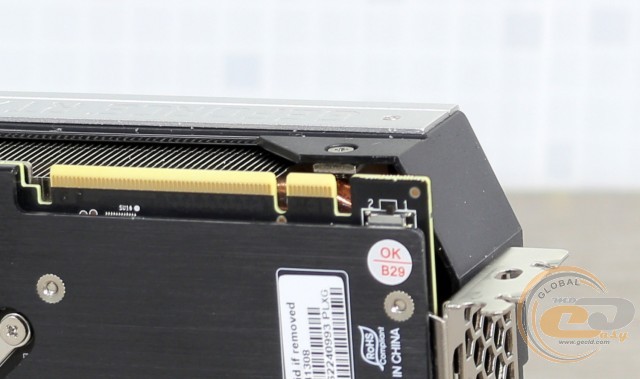

Біля інтерфейсної панелі є ще один цікавий елемент. Це перемикач між двома мікросхемами BIOS. Наявність двох версій BIOS із автоматичною активацією захисного механізму гарантує коректну роботу відеокарти навіть при системному збої або проблеми при перепрошивці.
У позиції «1» активується чіп з заводським розгоном динамічної частоти GPU до 1815 МГц. Якщо вибрати другу мікросхему (позиція «2»), то тактові частоти графічного процесора будуть відповідати еталонному рівню (1605/1770 МГц).
Є ще одна різниця між цими двома мікросхемами: перша забезпечує постійну роботу вентиляторів системи охолодження, а друга підтримує технологію 0dB (кулер переходить до пасивного режиму, якщо температура GPU нижче за 60 ° С).
Підсистема відеопам'яті набрана за допомогою GDDR6-мікросхем Micron загальним обсягом 8 ГБ. Вони працюють на еталонній ефективній частоті 14 000 МГц при 256-бітній шині. Пропускна здатність складає 448 ГБ/с.
Система охолодження
Відеокарта Palit GeForce RTX 2070 SUPER JS вийшла досить великою: в корпусі її довжина становить 292 мм, а в ширину вона займе 2,7 слоти. Тому якщо у вас компактний корпус, то обов'язково перед покупкою переконайтеся, що місця вистачить.

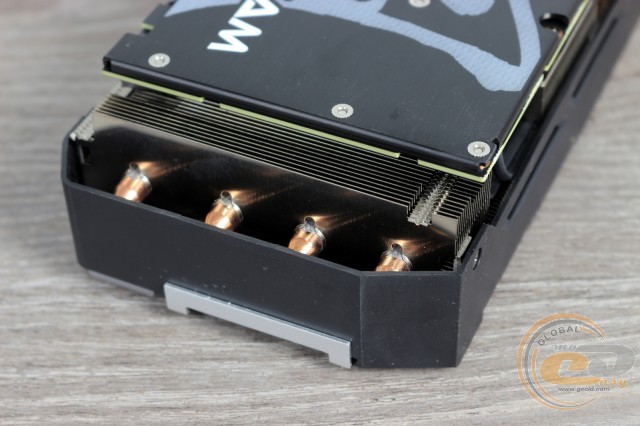

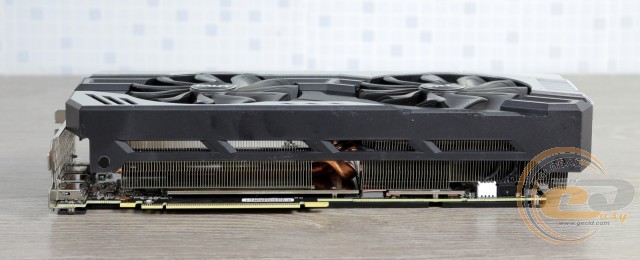

Пасивна частина кулера містить велику мідну основу, двосекційний алюмінієвий радіатор і мінімум чотири 8-мм теплових трубки. Тепло від елементів підсистеми живлення передається на основний радіатор через термопрокладки.

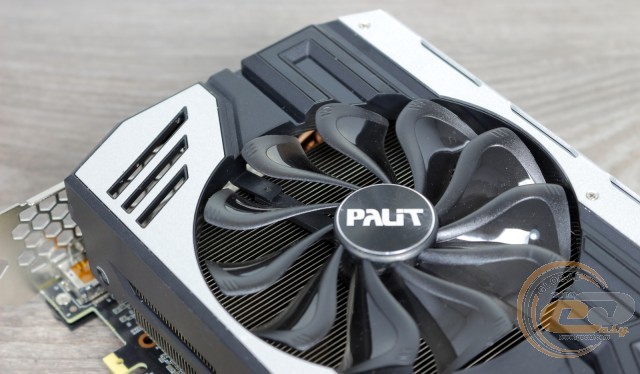

Активна частина представлена двома 96-мм осьовими вентиляторами з 6-фазним мотором і дизайном TurboFan 2.0. Конструкція оптимізована під створення більшого повітряного потоку з підвищеним статичним тиском і зменшеним рівнем шуму. Давайте перевіримо, як цей кулер покаже себе на практиці.

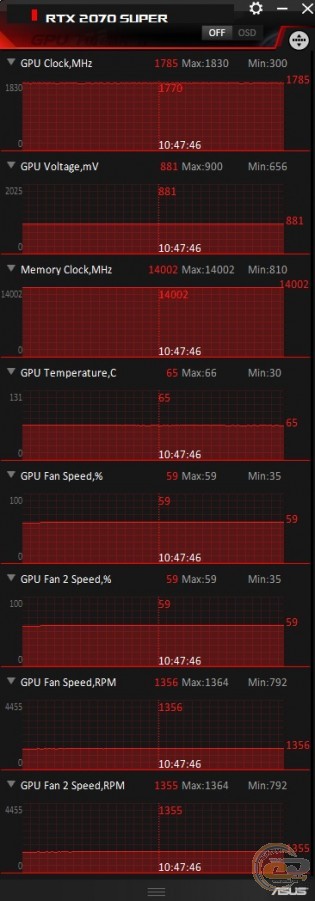

При максимальному навантаженні і автоматичній роботі системи охолодження, температура графічного процесора досягала 65°С при критичному показнику 88°С. Вентилятори оберталися на швидкості 1355-1356 об/хв (59% від максимальної), створюючи середній фоновий шум. Частота графічного процесора знаходилася на рівні 1785 МГц.

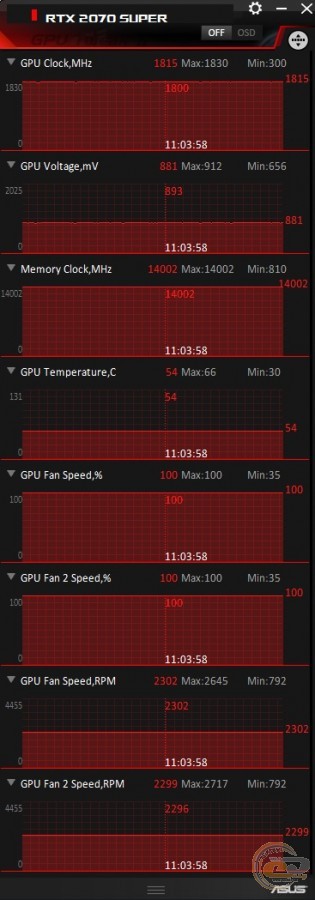

Після примусового встановлення швидкості вентиляторів на 100% (2299-2302 об/хв), температура GPU опустилася до 54°С, а частота піднялася до 1815 МГц. Шум перевищив середній рівень і перестав бути комфортним для постійного використання.

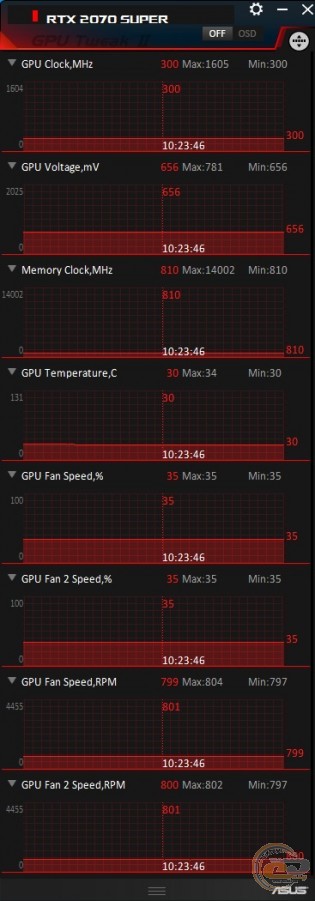

У простої вентилятори безшумно оберталися зі швидкістю 799-800 об/хв (35% від максимальної), утримуючи температуру графічного процесора в межах 30°С. Нагадаємо, що активація пасивного режиму 0dB при низькому навантаженні відбувається лише після включення другої мікросхеми BIOS.
В цілому кулер без проблем впорався з охолодженням відеокарти в автоматичному режимі і показав хороший запас міцності для розгінних експериментів. Ніяких сторонніх звуків у вигляді дратівливого писку дроселів під час тестування помічено не було.
