Огляд відеокарти Palit GeForce GT 220 Sonic
27-12-2009
Сьогодні знову піде мова про одне з рішень на графічному процесорі 200-ї серії low-end рівня GeForce GT 220. GeForce 210, як і GeForce GT 220, стали більш функціональною та економічною заміною GeForce 9400 GT, GeForce 9500 GT і GeForce 9600 GSO. На відміну від своїх попередників, графічні процесори GeForce 210 і GeForce GT 220 виготовлені по 40 нм техпроцесу, підтримують DirectX 10.1 і OpenGL 3.1, мають інтегрований багатоканальний звуковий кодек і мають підтримку універсального цифрового інтерфейсу HDMI версії 1.3a.
Для більш повного розуміння позиціонування NVIDIA GeForce 220 на ринку відеоадаптерів хочеться запропонувати зведену таблицю основних її конкурентів:
|
GeForce 9500 GT |
GeForce 9600 GSO |
GeForce GT 220 |
Radeon HD 4650 |
Radeon HD 4670 |
Частота ядра, МГц |
550 |
550/ 650 |
625 |
600 |
570 |
Кількість блоків адресації і фільтрації текстур |
16 |
48/32 |
16 |
32 | |
Кількість блоків ROPs |
8 |
12/16 |
8 |
16 | |
Частота потокових процесорів, МГц |
1400 |
1375 / 1625 |
1360 |
600 |
750 |
Кількість потокових процесорів |
32 |
96/48 |
48 |
320 | |
Рекомендований об'єм відеопам'яті, МБ |
256/ 512 |
384/ 512 |
512/ 1024 |
512 | |
Підтримувані типи пам'яті |
DDR2 / DDR3 |
DDR3 |
DDR2 / DDR3 |
DDR2 |
DDR3 |
Ефективна частота відеопам'яті, МГц |
800/1600 |
1800 |
800/1580 |
800 |
2000 |
Інтерфейс пам'яті, біт |
128 |
192/ 256 |
128 |
128 |
128 |
Підтримка DirectX |
10.0 |
10.1 | |||
Підтримка OpenGL |
2.1 |
3.1 | |||
Підтримка PhysX |
Є |
Немає | |||
Апаратне прискорення відео |
Є | ||||
Вбудований звуковий кодек |
Немає |
Є | |||
Енергоспоживання, Вт |
50 |
105/90 |
58 |
50 |
60 |
З наведених числових характеристик можна сказати про позиціонування продуктів на NVIDIA GeForce GT 220 як заміні бюджетних графічних прискорювачів попереднього покоління. У таблиці відзначена можливість роботи графічного процесора GeForce GT 220 як з відеопам'яті стандарту GDDR3, так і з більш повільною пам'яттю GDDR2. Звісно, рішення з менш швидкою пам'яттю і, тим більше, зменшеним її об'ємом будуть трохи повільніше.
Але сьогодні піде мова про конкретну модель виробництва компанії Palit, розробленої на чіпі NVIDIA GeForce GT 220, а саме відеокарті Palit GeForce GT 220 Sonic Overclocking edition 512M GDDR3 (NE3T220SFHD51-N2163).
Поставка, комплектація, специфікація
Поставляється відеокарта в досить компактній картонній коробці, яка оформлена в традиційній для Palit кольоровій гамі. На лицьовій стороні упаковки з ідентифікаційних даних є тільки назва графічного процесора, на якому заснована відеокарта. Тут же, за допомогою різних комбінацій фону, кольору та розміру самого напису, підкреслені деякі особливості прискорювача. Так тут відзначена підтримка NVIDIA CUDA, NVIDIA PhysX, NVIDIA PureVideo HD, OpenGL 3.1 і повна сумісність із Microsoft Windows 7.
До речі, комплект поставки Palit GeForce GT 220, через відсутність необхідності в різних перехідниках, дуже скромний. Всередині коробки, крім відеокарти, знаходяться:
- коротка інструкції з установки;
- диск з ПЗ і драйверами.
Перш ніж розглядати сам прискорювач і оцінювати його можливості, давайте познайомимося з його специфікацією.
Модель |
Palit GeForce GT 220 Sonic (512MB GDDR3) (NE3T220SFHD51-N2163) |
Графічне ядро |
NVIDIA GeForce GT 220 (GT216-300-A2) |
Конвеєра |
48 уніфікованих потокових |
Підтримувані API |
DirectX 10.1 (Shader Model 4.1) OpenGL 3.1 |
Частота ядра, МГц |
650 |
Частота уніфікованих процесорів, МГц |
1415 |
Частота пам'яті (ефективна), МГц |
900 (1800) |
Об'єм (тип) пам'яті, МБ |
512 (GDDR3) |
Шина пам'яті, біт |
128 |
Стандарт шини |
PCI Express X16 2.0 |
Максимальна роздільна здатність |
До 2560 x 1600 (Dual-link DVI) або 1920x1200 (Single-link DVI) |
Виходи |
1x HDMI |
Підтримка HDCP |
Є |
Прискорення декодування відео |
H.264, VC-1, WMV, DivX, MPEG-2 і MPEG-4 |
Споживана потужність, Вт |
≈58 |
Максимально припустима температура ядра, 0С |
105 |
Драйвери |
Свіжі драйвери можна скачати з: |
Сайт виробника |
Все цены на Palit GeForce GT 220 Sonic
Згідно специфікації, відеокарта Palit GeForce GT 220 Sonic (512MB GDDR3) має трохи збільшені щодо рекомендованих виробником GPU частоти роботи, і, згідно зображенню нижче, її дизайн явно не схожий на еталонний.

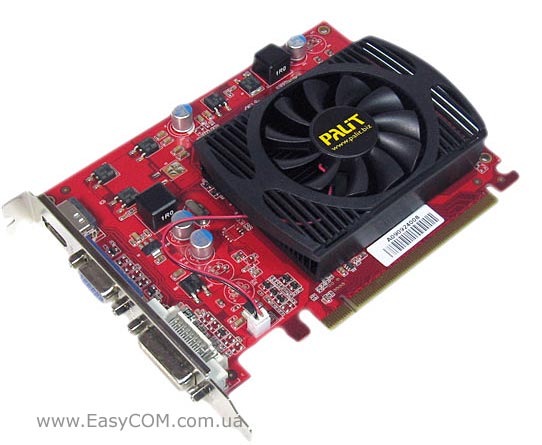

Відеокарта Palit GeForce GT 220 Sonic (512MB GDDR3)

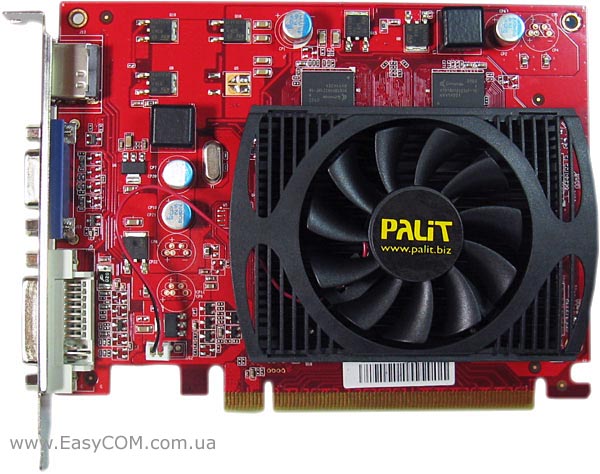

Навіть не розбираючи відеокарту Palit GeForce GT 220 Sonic (512MB GDDR3) бачимо, що вона виконана на друкованій платі власної розробки. Причому дизайн і виконання прискорювача явно відрізняється в кращу сторону, тому що в стабілізаторі живлення застосовані закриті дроселі. Трохи менше половини лицьової сторони прискорювача приховано під оригінальним по конструкції кулером, який на відміну від еталонної турбіни має трохи більшу поверхню теплообміну.
На звороті плати немає великих схемотехнічних елементів і, взагалі, крім стандартної наклейки з назвою відеокарти на ній немає нічого цікавого, хіба що порожні посадкові місця під чіпи пам'яті, що говорить про можливу появу і версії прискорювача з 1 ГБ відеопам'яті.

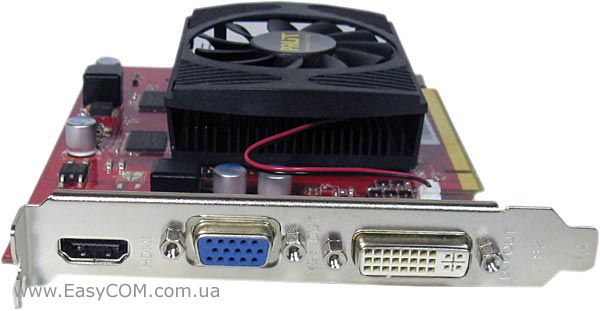

На цілком стандартну інтерфейсну панель, виведені всі найбільш актуальні відеопорти: аналоговий D-Sub (VGA), мультимедійний цифровий високої чіткості HDMI і традиційний цифровий DVI-I (що дозволяє через перехідник одержати ще один VGA). Хтось із жалем сприйме відсутність телевізійного виходу, але, з іншого боку, всі сучасні телевізори та мультимедійні монітори підтримують саме цифрові інтерфейси.

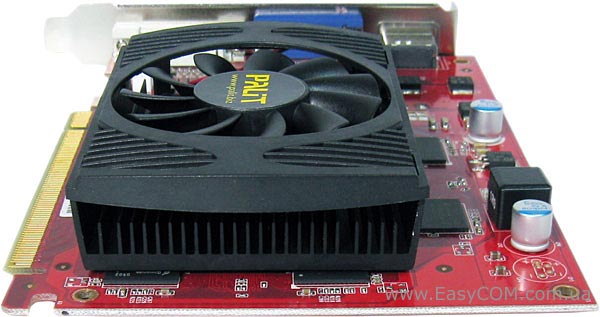

Позаду немає ніких особливих елементів. Тут можна побачити структуру ребер охолодження радіатора та два чіпи пам'яті, що визирають з-під нього – система охолодження не забезпечує відведення тепла від них. Саму систему охолодження ми не знімали, бо не було можливості, оскільки її кріплення захищене стікером, а після тестів адаптер вертався в роздріб... Характеристики графічного процесора, встановленого тут, можна побачити за допомогою програми GPU-Z.
Графічний процесор працює на завищених відносно рекомендованих NVIDIA частотах: 650 МГц для растрового домена і1415 МГц для шейдерного відповідно. Обмін даними з відеопам'яттю відбувається по 128-розрядній шині.

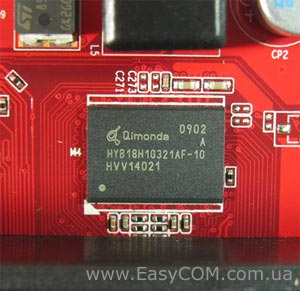

Відеопам'ять прискорювача загальним об'ємом 512 МБ набрана чотирма мікросхемами GDDR3 HYB18H1G321AF-10 виробництва Qimonda. Згідно з документацією номінальна частота роботи чіпів пам'яті становить 1 ГГц (2000 МГц ефективна). Оскільки за замовчуванням відеопам'ять працює на ефективній тактовій частоті 1800 МГц, то це дає надію на можливість її невеликого розгону.
Система охолодження відеокарти Palit GeForce GT 220 Sonic являє собою цільний алюмінієвий радіатор з встановленим на ньому невеликим вентилятором. Кріпиться вся ця конструкція за допомогою чотирьох гвинтів, забезпечуючи гарний і рівномірний притиск. На жаль, радіатор не стосується чіпів пам'яті, отже, і не охолоджує їх. Встановлений вентилятор має можливість регулювання швидкості, хоча і не забезпечує зворотній зв'язок для її контролю, і заснований на підшипниках ковзання, що забезпечує йому тиху роботу одразу, але не гарантує довговічність. Подивимося, наскільки ефективно справляється зі своїм завданням система охолодження.

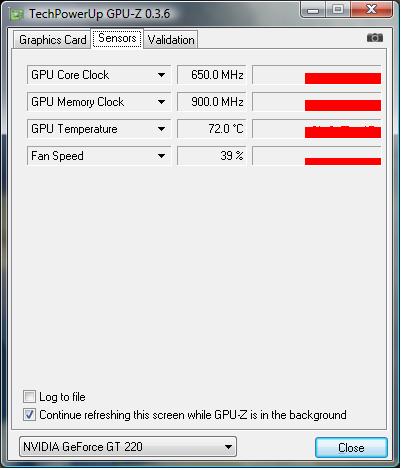

Після тривалого інтенсивного навантаження температура графічного чіпа склала 72ºC, що цілком прийнятно, але і не є найкращим показником. При цьому швидкість обертання вентилятора практично не змінилася – з «дефолтних» 35% вона виросла до 39%. При такій частоті обертання система охолодження залишалася досить тихою та не виділялася на фоні корпусних вентиляторів. Таким чином, використовуваний кулер є ефективним і достатнім, ось тільки використання маленького вентилятора на підшипниках ковзання не дозволяє гарантувати рівноправність такого висловлення через рік постійної роботи.

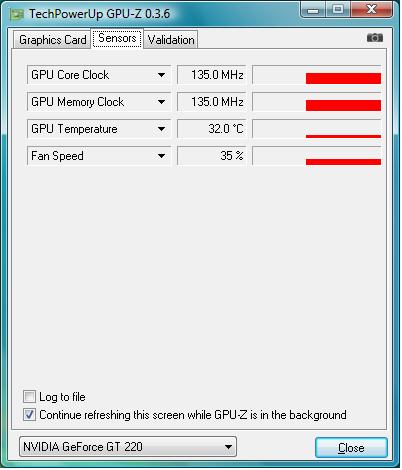

До речі, у режимі спокою, тобто при відсутності навантаження, відеокарта вдвічі знижує частоту роботи графічного процесора і відеопам'яті для зменшення нагрівання та енергоспоживання. Так, нижче зазначена тестова система під час бездіяльності споживала 126 Вт, а при навантаженні на відеокарту за допомогою Furmark енергоспоживання системи збільшувалося до 177 Вт.
