Огляд MSI RX2900XT-VT2D512E-HD на Radeon HD 2900 XT

16-07-2007

Вже місяць як компанія AMD не тільки анонсувала, але і успішно продає графічний процесор нового покоління Radeon HD 2900 XT, що є «топовим» продуктом в лінійці Radeon HD 2000.

Ключовою особливістю нового покоління графічних процесорів є, звичайно ж, підтримка DirectX 10 (Shader Model 4.0). Крім того, GPU серії засновані на новій уніфікованій шейдерной архітектурі (Unified Shader Architecture) що використовує до 320 універсальних потокових процесорів і підтримуючою RGBE 32/64/128-біт HDR, покращувану функцію тесселяції, розширені режими згладжування, а також роботу з пам'яттю GDDR2/GDDR3/(GDDR4), HDMI/HDCP і Avivo HD.

Сьогодні ми розглядаємо відеокарту на Radeon HD 2900 XT, тому в першу чергу зупинятимемося на характерних особливостях саме цього графічного процесора. А спершу таблиця його технічних характеристик:

AMD/ATI Radeon HD 2900 XT

Графічний процесор

R600

Техпроцес, нм

80 (low-k)

Число транзисторів, млн.

700

Кількість уніфікованих потокових процесорів, шт.

320

Число текстурных блоків, шт.

16

Число блоків растеризації (ROP’s), шт.

16

Підтримкака версій Pixel Shaders / Vertex Shaders

4.0 / 4.0

Частота графічного процесора, МГц

742
(506 у 2D-режимі)

Об'єм пам'яті, Мб

512

Тип пам'яті, що підтримується

GDDR3

Розрядність шини обміну з пам'яттю, Біт

512

Ефективна частота роботи відеопам'яті, МГц

1650
(1026 у 2D-режимі)

Смуга пропускання відеопам'яті, Гб/сек

~ 106.0

Теоретична максимальна швидкість зафарбовування, Гпікс./сек

~ 12.0

Теоретична максимальна швидкість вибірки текстур, Гтекс./сек

~ 12.0

Пікова споживана потужність в 3D режимі роботи, Вт

~ 215

Вимоги до потужності блоку живлення, Вт

~ 500

Інтерфейс

PCI-Express x16

Виходи

2 x DVI (Dual-Link), TV-Out, HDTV-Out

Зі всього вражаючого набору характеристик Radeon HD 2900 вражає і його енергоспоживання (TDP більше 200 Вт !), що накладає відразу ряд вимог і на Блок Живлення і вентиляцію в корпусі (кудись стільки тепла потрібно буде дівати). Обмовимося, що в деяких джерелах рекомендують використовувати блок живлення потужністю від 550 Вт, але  мабуть ці рекомендації даються  із запасом на випадок використання устаткування виробників другого ешелону із завищеними «рекламними» характеристиками.

Тепер детальніше зупинимося на архітектурі цього GPU (другого покоління архітектури уніфікованих шейдерів, якщо взяти до уваги, що архітектура першого покоління була реалізована в чіпах Xenos для ігрової приставки XBOX 360).

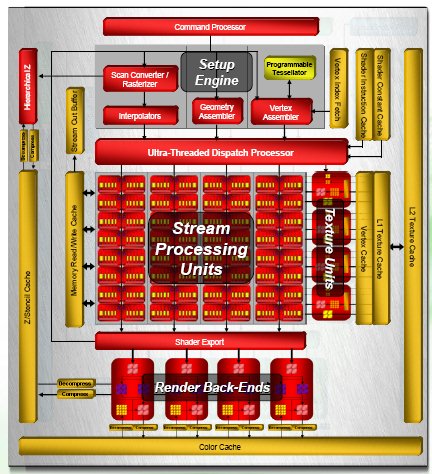

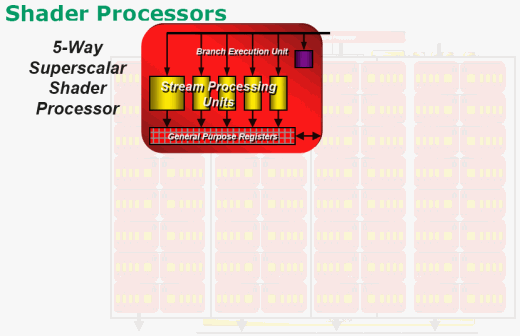

Чіп R600 оснащений новим диспетчером завдань (ultra-threaded dispatch processor), який розподіляє навантаження на 64 суперскалярні потокові процесора, кожен з яких містить п'ять дискретних незалежних потокових модуля обробки і модуль галужень. Таким чином, GPU містить 320 шейдерних уніфікованих процесорів в 5-компонентних модулях SPU (Streaming Processing Unit), що забезпечують обробку до 5 інструкцій класу Multiply-Add за такт, плюс, один з процесорів може обробляти складніші команди (SIN/COS/LOG).

Динамічне балансування завантаження уніфікованих процесорів вертексними, геометричними і піксельними шейдерними операціями забезпечує автоматичний апаратний планувальник.

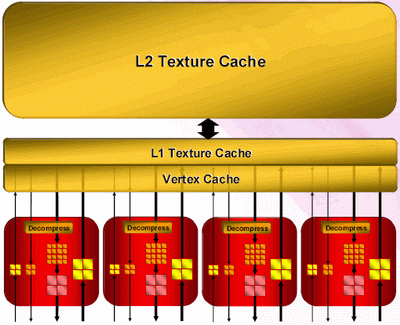

Чотири текстурні модулі, кожен з яких має по чотири модулі виборки і чотири модулі адресації, відповідають за виборку текстур і вертексних даних. Ці модулі працюють з реалізованим в DirectX 10 32-бітним HDR форматом текстур (RGBE 9:9:9:5), а також підтримують повношвидкісну обробку 64-бітних HDR текстур з білінійною фільтрацією і 128-бітну вибірку з фільтрацією текстур на половинній швидкості. Для всіх форматів підтримується трілінейная і анізотропна фільтрація, при цьому максимальний розмір підтримуваних текстур декларується як 67 мегатекселей (8192 x 8192). Також R600 має дворівневий кеш (L1 і L2) для зберігання найбільш часто використовуваної інформації.

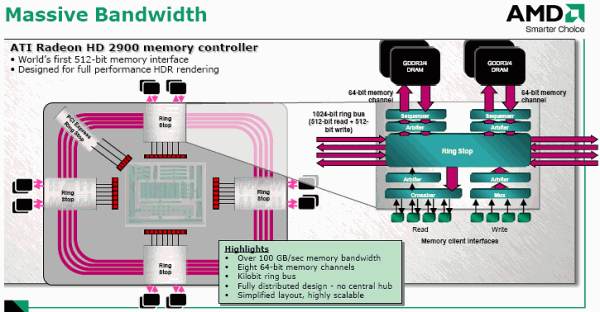

Інтерфейс пам'яті у Radeon HD 2900 має оновлену кільцеву внутрішню архітектуру. Тепер він 512-бітний, з 1024-бітною внутрішньою кільцевою шиною – 512 біт на читання і 512 біт на запис. Пікова пропускна спроможність такого контроллера пам'яті по всіх восьми 64-бітних каналах може досягати 106 Гб/с.

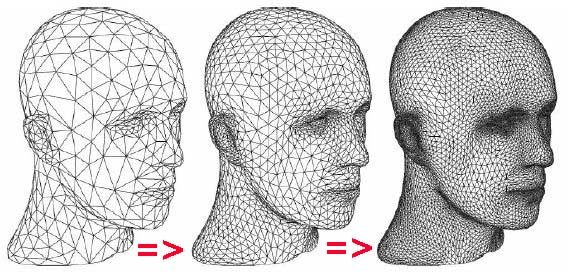

Також всі чіпи серії AMD/ATI Radeon HD 2000 мають програмований модуль тесселяції (Tessellation), який дозволяє добитися більш деталізованої і реалістичної анімації об'єктів, динамічно перетворюючи прості структури на складніші полігональні моделі, при цьому забезпечується ефективне стиснення геометричних даних на апаратному рівні без завантаження центрального процесора і шини даних.

Ще одним нововведенням є реалізація нового покоління технологій згладжування і нових режимів. Карти на Radeon HD 2900 підтримують новий режим високоякісного згладжування CSAA (Custom Filter Anti-Aliasing), що забезпечує до 24x AA, при цьому заявлена одночасна робота з HDR. Карти також підтримують режими HDR+AA, Adaptive SSAA/MSAA, Temporal AA, Super AA і режим корекції гамми.

Природньо, що AMD/ATI Radeon HD 2900/2600 мають підтримку CrossFire. Для цього тепер не потрібно "мастер-карти", за рахунок наявності спеціального інтегрованого модуля, нового алгоритму детектування AFR і спеціальних CrossFire-мостів. Режим CrossFire підтримує роздільну здатність до 2560x2048 @ 60 Гц, а також підтримуються всі раніше доступні режими: Alternate Frame Rendering, SuperTile, Scissor, SuperAA.

Для високоякісної апаратної обробки HD відео реалізована технологія ATI Avivo HD, яка містить модулі – UVD (Universal Video Decoder) і AVP (Advanced Video Processor). При цьому, потоковий процесор, вбудований в модуль UVD, підтримує обробку VC-1 (у NVIDIA PureVideo HD реалізований тільки H.264), що дозволить розвантажити CPU при роботі з HD DVD/Blu-ray відеоконтентом. Нові відеокарти також володіють підтримкою HDMI і HDCP, при цьому реалізована повноцінна підтримка HDMI дисплеїв з високою роздільною здатністю. А завдяки наявності вбудованих аудіоконтроллерів HD, відеокарти на Radeon HD 2900/2600 мають можливість виведення високоякісного 5.1-канального звуку у форматі AC3 через порт HDMI. Для цього карти комплектуються адаптером DVI -> HDMI.

А зараз переходиться від теорії до практики…

Відеокарта MSI RX2900XT-VT2D512E-HD

Спершу приведемо коротку характеристику відеокарти:

Назва

RX2900XT-VT2D512E-HD (Part No: MS-V803-095)

Графічне ядро

AMD/ATI Radeon HD 2900 XT (R600)

Конвейєра

320 уніфікованих потокових

Підтримка API

DirectX 10 (Shader Model 4.0)
OpenGL 2.0

Частота ядра

740 МГц

Об'єм пам'яті

512 Мб GDDR3

Частота пам'яті

1650 MГц (825 МГц DDR)

Шина пам'яті

512 біт

Стандарт шини

PCI Express X16

Максимальна роздільна здатність

До 2560 x 1600

Виходи

2x DVI-I (2x VGA через перехідники)
TV-Out/Video-In  (HDTV, S-Video і Composite)
HDMI (через перехідник)

Підтримка HDCP

Є
Декодування MPEG-2, MPEG-4, DivX, WMV9, VC-1 та H.264/AVC

Драйвери

Свіжі драйвери можна знайти на:
- сайті підтримки;
- сайті виробника GPU.

Сайт виробника

http://www.msicomputer.com/

Поставляється відеокарта в чималій і важкій барвистій коробці, котра обладнана ручкою для полегшення транспортування. На лицьовій частині корбки перераховані основні особливості відеокарти. Одна із сторін відкидається, як обкладинка книжки, а в розвороті: перераховані всі нагороди MSI, коли-небудь отримані за випущені відеокарти; приведена фотографія відеокарти; ілюстровано показана перевага інтерфейсу HDMI над звичайним покомпонентних кабельним підключенням; перераховані достоїнства технології ATI Avivo HD; приведені рекомендації по організації двох таких відеокарт в систему CrossFire. Зворотна сторона коробки містить короткий перелік достоїнств відеокарти на 26-ти мовах, включаючи російську, а також наглядні посібники з використання перехідника HDMI і підключення живлення відеокарти. Там же приведені мінімальні системні вимоги, що дозволяють використовувати даний продукт – найцікавіше попередження, що відеокарта з системною охолоджування можуть споживати до 225 Вт енергії, тому рекомендується використовувати як мінімум блок живлення потужністю 500 Вт з двома додатковими роз'ємами живлення відеокарт. А для організації CrossFire з двох Radeon HD 2900 XT буде потрібно мінімум 750-ватний блок живлення з двома роз'ємами живлення відеокарт, причому бажано щоб він був сертифікований AMD для цих цілей.

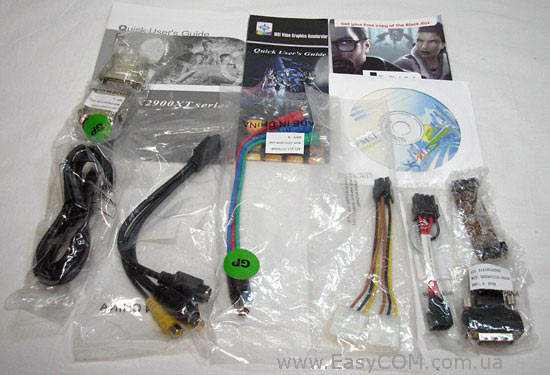

У комплекті з відеокартою можна отримати:

  • 2 перехідника з DVI на VGA;
  • Перехідник з DVI на HDMI;
  • Покомпонентний TV-Out (HDTV);
  • 4-in-1 перехідник для TV-Out/Video-In для S-Video і Composite;
  • Подовжувач S-Video;
  • Подовжувач Composite;
  • Перехідник живлення відеокарт з 2x Molex на 6-pin 12V VGA;
  • Перехідник додаткового живлення відеокарти з 6-pin 12V на 8-pin 12V;
  • Міст CrossFire;
  • Два керівництво по швидкій установці відеокарти (загальне і спеціальне для серії RX2900XT);
  • CD з драйверами і додатковим програмним забезпеченням;
  • Купон «The Black Box» котрий дозволяє отримати через Steam гру Half-Life 2: Episode Two і доповнення Team Fortress 2 і Portal.

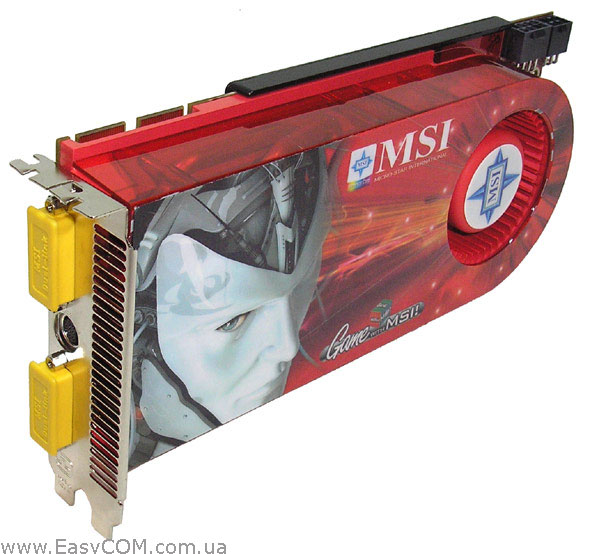

Відеокарта, виконана на червоному текстоліті, має чималі розміри. Для підключення пристроїв відображення є два роз'єми DVI і TV-Out/Video-In між ними.

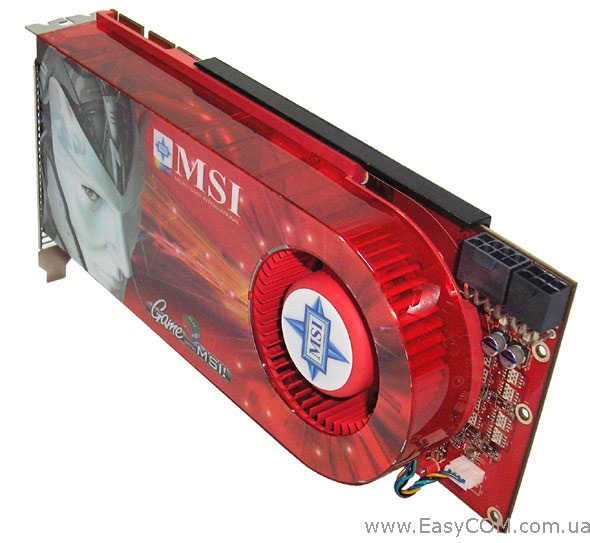

Практично всю поверхню закриває велика турбінна система охолоджування, що займає два слоти в корпусі і викидає нагріте повітря за його межі. Додаткові роз'єми живлення (стандартний 6-контактний і новий 8-контактний) знаходяться в правому верхньому кутку відеокарти і розвернуті вгору, що трохи полегшить їх підключення і установку відеокарти в корпус.

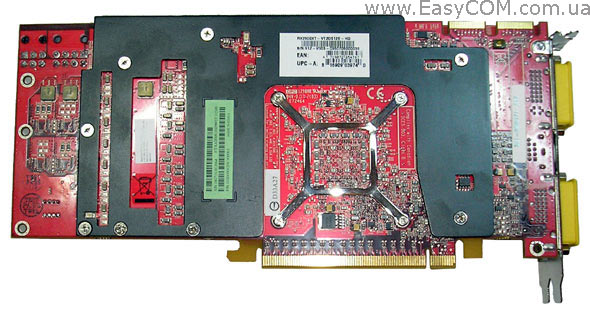

Із зворотного боку відеокарта також майже повністю закрита металевою пластиною, прилеглою, в першу чергу, до чіпів відеопам'яті і, можливо, сприяюча їх охолоджуванню.

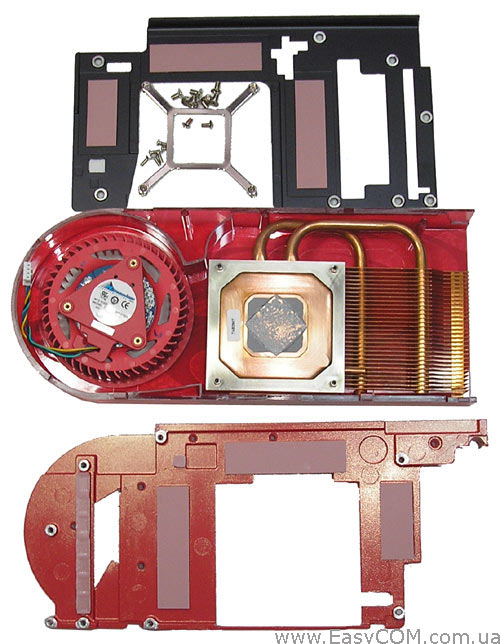

Розглянемо конструкцію системи охолоджування ближче. До графічного процесора прилягає масивний мідний теплоз'ємник з якого виходять дві теплові трубки. Не найтихіша на максимальних оборотах турбіна проганяє повітря крізь мідні пластини, які нанизані на ці теплові трубки, а нагріте повітря викидається за межі корпусу. Модуль живлення відеокарти і чіпи пам'яті охолоджуються металевими пластинами, прилеглими до них через термопрокладки. З фронтального боку така пластина охолоджується потоками повітря від турбіни, плюс через проріз біля модуля живлення повітря потрапляє безпосередньо на саму плату. А ось із зворотного боку є надія тільки на додаткові потоки повітря, що створюються корпусними вентиляторами і, можливо, процесорним кулером.

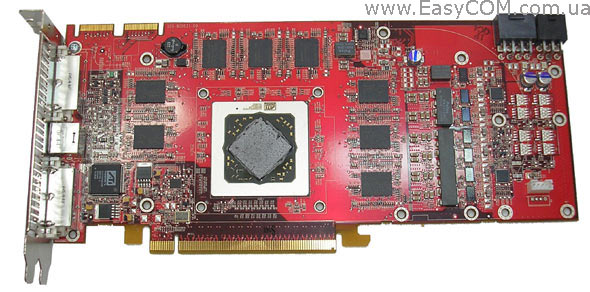

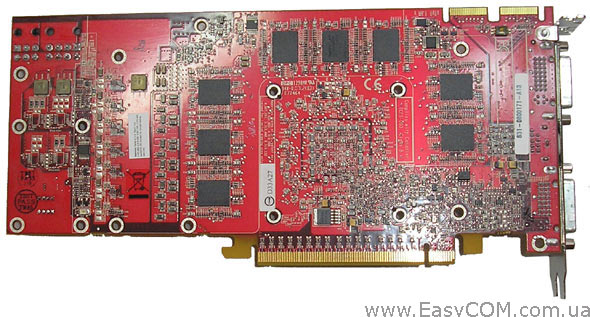

Без системи охолоджування відеокарта виглядає вже не так ефектно, але велично. Сам текстоліт має «референсну» розводку і чимось особливим не відрізняється від інших відеокарт на цьому GPU. Завдяки використанню 512-бітної шини пам'яті на карті міститься аж 16 мікросхем пам'яті, розташованих з обох боків печатної плати.

Після видалення термопасти з графічного процесора, виявилось, що на ньому повністю відсутня будь-яка маркіровка – або її зтер термоїнтерфейс, або її там не було з самого початку. Всі основні архітектурні особливості цього чіпа були роз'яснені вище.

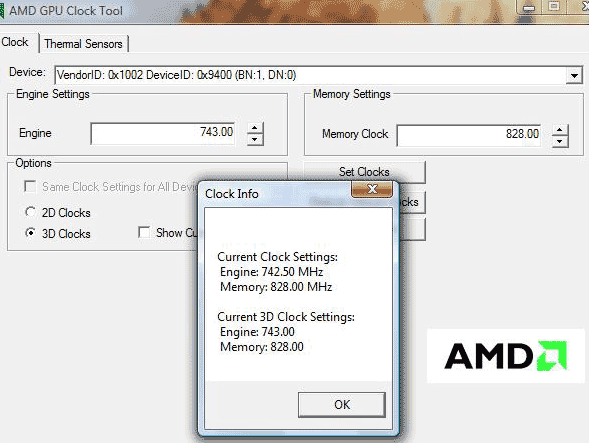

Працює GPU з частотою 743 МГц і при цьому споживає/розсіює більше 200 Вт енергії. Таке високе тепловиділення накладає серйозні вимоги не тільки на систему живлення, але і на можливості вентиляції в корпусі – працюючи в тестовій системі, відеокарта кілька разів призводила до зависання 3D-ігр і збою драйвера, поки в корпус не був встановлений додатковий вентилятор, який обдував безпосередньо її. При цьому адаптер виявився ще і достатньо помітним отоплювальним приладом, зумівши за декілька годин тестування підвищити температуру у приміщенні на 5 градусів. У таких умовах розгін відеокарти не проводився.

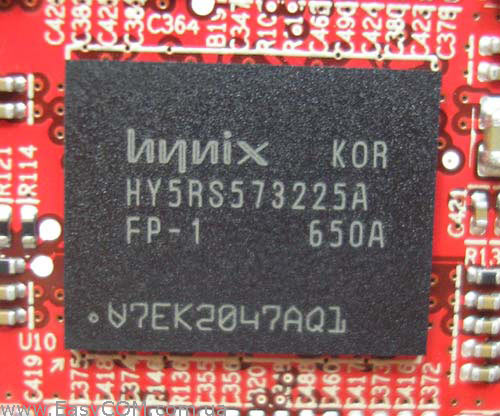

На  відеокарті встановлено 512 Мб відеопам'яті, яка набрана шістнадцятьма  мікросхемами GDDR3 Hynix HY5RS573225A з часом доступу1,0 нс, що відповідає робочій тактовій частоті 2000 МГц, хоча на відеокарті пам'ять працює з частотою всього 1656 МГц (828 МГц DDR).

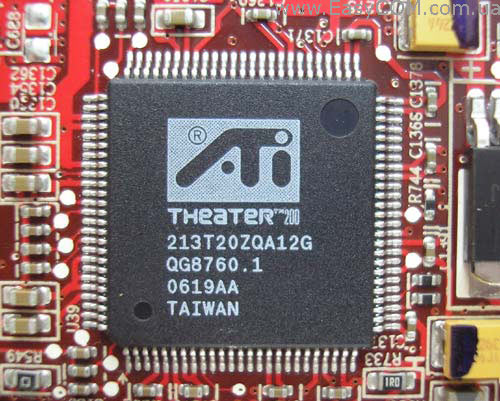

За функції обробки вхідного відеосигналу відповідає встановлений чіп ATI Theater 200.
