Огляд і тестування відеокарти MSI Radeon HD 6870 HAWK

Враховуючи чималий ринковий попит на відеокарти, в основі яких лежить відеочіп Barts XT, тайванська компанія MSI на сьогодні має у своєму асортименті одночасно п'ять рішень, заснованих на графічному процесорі AMD Radeon HD 6870. Ці відеокарти відрізняються між собою дизайном друкованої плати, застосовуваною системою охолодження, робочими частотами GPU і, звичайно ж, ціною. Трохи менше роки тому, ми знайомили наших читачів з відеокартою MSI Radeon HD 6870, яка відрізняється від «референсного» зразка лише наклейкою на кожусі системи охолодження і версією BIOS, а сьогодні розповімо про найбільш просунуте рішення на Radeon HD 6870 від MSI, яке належить до добре відомої серії відеокарт HAWK.

MSI Radeon HD 6870 HAWK

Модель

MSI Radeon HD 6870 HAWK
(R6870 Hawk)

Графічний процесор

ATI Radeon HD 6870 (Barts XT)

Підтримувані API

Microsoft DirectХ 11, OpenGL 4.1

Підтримка фірмових технологій

CrossFireX, AvivoHD, AMD EyeSpeed, Eyefinity, AMD HD3D, AMD PowerPlay

Кількість конвеєрів

1120 уніфікованих

Частота ядра, МГц

930

Частота пам'яті (ефективна), МГц

1050 (4200)

Об'єм пам'яті, МБ

1024

Шина пам'яті, біт

256

Тип пам'яті

GDDR5

Тип шини

PCI-E 2.1 x16

Максимальна роздільна здатність

До 4 дисплеїв по 1920x1200 кожен
До 2560x1600 Dual-link DVI або 1920x1200 Single-link DVI
До 2048x1536 VGA (через перехідник DVI-to-VGA)
До 1920x1200 HDMI 1.4
До 2560x1600 DisplayРort

Виходи

1x DVI-I Dual-Link DVI
1x DVI-I Single-Link DVI
1x HDMI 1.4а
2x mini DisplayРort

Підтримка HDCP і декодування HD-відео

Є
Підтримка протоколу UnifiedVideoDecoder 3, можливість відтворення Blu-ray 3D

Розміри, мм

265 х 115

Драйвери

Свіжі драйвери можна скачати:
 - сайта виробника GPU;
- с сайта підтримки.

Сайт виробника

http://ua.msi.com/

Все цены на MSI R6870 Hawk

Виходячи з специфікацій відеокарти  MSI Radeon HD 6870 HAWK, більшість характеристик залишилися незмінними, у порівнянні з еталонним варіантом Radeon HD 6870. Однак крім альтернативного дизайну друкованої плати і системи охолодження, які характерні для всіх відеокарт з приставкою HAWK у назві, виробником також була трохи підвищена частота роботи графічного ядра відносно «референсного» зразка: замість 900 МГц GPU функціонує на частоті 930 МГц. Як такий заводський розгін позначиться на продуктивності, а також докладніше про інші особливості відеокарти MSI Radeon HD 6870 HAWK, ми розповімо трохи нижче, а поки давайте розглянемо її упаковку і комплект поставки.

MSI Radeon HD 6870 HAWK

Коробка, у якій поставляється відеокарта, має досить великі розміри і оформлена в чорно-синіх тонах. Один тільки її вигляд одразу дає зрозуміти, що перед нами продукт високого рівня. Картонна коробка має форму невеликої валізки і скоріше нагадує упаковку деяких материнських плат, ніж упаковку графічного прискорювача.

MSI Radeon HD 6870 HAWK

MSI Radeon HD 6870 HAWK

Після того як верхня кришка відкрита, через віконце з прозорого пластику можна роздивитися систему охолодження відеокарти. Місце навколо віконця і на внутрішній стороні верхньої кришки дизайнери залишили для перерахування ключових особливостей відеокарти і технологій, які були застосовані при її створенні. Давайте зупинимося на деяких з них детальніше:

  • Використана схема стабілізації живлення, за словами виробника, має цілих 10 фаз (8+2) замість 5 у «звичайної» Radeon HD 6870, що повинно забезпечити стабільну роботу карти, як у звичайному режимі, так і при серйозному розгоні.
  • До того ж у ланцюзі живлення відеокарти використовуються компоненти так званого «військового» класу: якісні твердотільні і танталові конденсатори, дроселі з феритовою серцевиною, що повинно ще раз позитивно позначитися на розгінному потенціалі MSI Radeon HD 6870 HAWK і знизити тепловиділення ланцюга живлення.
  • У спеціальних крапках за допомогою мультимера можна заміряти напругу, яка подається на GPU, пам'ять і блок PLL. Це, без сумніву, дуже зручно до того ж значення напруги, отримані таким чином, будуть більш точними.
  • Користувач може самостійно змінювати вищезгадані значення напруги трьох основних доменів за допомогою фірмової утиліти MSI Afterburner, яка включена в комплект поставки відеокарти.
  • Окремо згадується можливість перемикання режиму роботи відеокарти за допомогою спеціального важільця на друкованій платі. Користувачу доступні «тихий» режим роботи і режим підвищеної продуктивності кулера. Докладніше про цю та інші особливості застосоаної системи охолодження MSI Radeon HD 6870 HAWK ми розповімо у відповідній частині огляду.

MSI Radeon HD 6870 HAWK

На звороті упаковки менше інформації: користувач може ознайомитися з мінімальними системними вимогами для комп'ютера, у який планується встановлення MSI Radeon HD 6870 HAWK, а також її основними характеристиками. Відзначимо, що джерело живлення в системі з відеокартою MSI Radeon HD 6870 HAWK повинно мати потужність не менше 500 Вт, інакше відеокарта навряд чи розкриє весь закладений у неї потенціал.

Крім самої відеокарти в коробці з нею ми знайшли:

  • Диск з драйверами і фірмовою утилітою MSI Afterburner, що дозволяє здійснювати розгін відеокарти;
  • Короткий посібник користувача і книжечка з описом фірмових технологій;
  • Перехідник з mini DisplayРort на DisplayРort;
  • Перехідник Dvi-to-Vga;
  • Два перехідники з двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти;
  • Перехідники для підключення мультимера з метою моніторингу напруги.

На жаль, до нас відеокарта потрапила без містка CrossFireX, у той час як на коробці є інформація про те, що цей аксесуар повинен бути присутнім. Взагалі, MSI Radeon HD 6870 HAWK має досить багатий комплект поставки, який відповідає позиціонуванню відеокарти і містить у собі все необхідне для комфортної роботи з нею.

MSI Radeon HD 6870 HAWK

Для виводу зображення на відеокарті MSI Radeon HD 6870 HAWK передбачені наступні інтерфейси:

  • 1x Single-Link DVI;
  • 1x Dual-Link DVI;
  • 1х HDMI 1.4a;
  • 2х mini DisplayРort 1.2.

Враховуючи наявність у комплекті з відеокартою двох перехідників, у користувача не повинно виникнути ніяких проблем з підключенням до відеокарти монітора, плазмової панелі або проектора.

Нагадаємо, що до графічних прискорювачів на AMD Radeon HD 6870 можна підключити до 4-х моніторів з роздільною здатністю кожного з них до 1900х1200, а з двома додатковими DisplayРort-Хабами (купуються окремо) можна додати ще два монітори і таким чином одержати 6-моніторну конфігурацію (з роздільною здатністю кожного монітора до 1600х900).

MSI Radeon HD 6870 HAWK

Друкована плата, як і слід було сподіватися, виконана по дизайну відмінному від еталонного. Для того щоб розмістити на ній всі елементи 10-фазної схеми живлення, вона була збільшена в довжину на 2 см. Власникам невеликих корпусів, що бажають придбати MSI Radeon HD 6870 HAWK необхідно враховувати, що, з урахуванням підключених шлейфів живлення, відеокарта займе всередині шасі не менше 275 мм.

MSI Radeon HD 6870 HAWK

Так виглядає вже згадана нами 10-фазна схема стабілізації живлення з застосуванням ШІМ-контролера uР6218AM, яка повинна забезпечити гарну стабільність роботи і високі результати при розгоні. Ще раз відзначимо, що в процесі виробництва відеокарти MSI Radeon HD 6870 HAWK використовуються комплектуючі відповідні концепції Military Class II, які повинні забезпечити тривалий термін служби, менше нагрівання елементів ланцюгів живлення і кращий розгінний потенціал.

Ряд світлових індикаторів на звороті друкованої плати дозволяє наочно оцінити ступінь навантаження на графічне ядро, адже стабілізатор живлення відеокарти підтримує можливість динамічного перемикання активних фаз, забезпечуючи відключення «не потрібних» при низькому навантаженні на прискорювач. Тут же знаходяться два мініатюрні елементи керування, які дозволяють відключити термоконтроль і захист GPU від подачі занадто високої напруги. Безумовно, ці функції знадобляться лише вузькому колу професійних оверклокерів, які мають необхідне обладнання для охолодження відеокарти під час «азотних» тестових сесій, а іншим користувачам ми б не рекомендували експериментувати з екстремальним розгоном при використанні штатного кулера.

MSI Radeon HD 6870 HAWK

На звороті плати, крім вищезгаданих елементів, ми бачимо лише кріплення кулера відеокарти. Виробник віддав перевагу розмістити всі основні елементи на лицьовій стороні текстоліту, що повинно сприяти їх кращому охолодженню.

MSI Radeon HD 6870 HAWK

Відеокарта MSI Radeon HD 6870 HAWK оснащена одним роз’ємом для підключення містка CrossFireX, а виходить, користувач зможе об'єднати не більше двох прискорювачів для спільного розрахунків графічних ефектів.

Крім шини PCI-Express живлення відеокарти забезпечується через два 6-контактних роз’єми на бічній стороні відеокарти. Неподалік від них розташовані крапки виміру напруги і перемикач режимів роботи кулера, про які ми вже згадували на початку огляду.

gpu-z MSI Radeon HD 6870 HAWK

Графічне ядро з кодовою назвою «Barts XT» виконане з дотриманням норм 40 нм техпроцесу, є центральною частиною MSI Radeon HD 6870 HAWK. Воно містить 1120 універсальних шейдерних конвеєрів і 32 блоку растеризації, а обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину. На скріншоті вище наведені його основні характеристики.

Відеопам'ять стандарту GDDR5 загальним об'ємом 1 ГБ набрана за допомогою восьми чіпів по 128 МБ виробництва компанії Hynix. Чіпи мають маркування H5GQ1H24AFR T2C і згідно з документацією можуть функціонувати на ефективній частоті до 5 ГГц. Враховуючи, що пам'ять у протестованої відеокарті одразу працює на ефективній частоті 4,2 ГГц, ми маємо непогані шанси прискорити її за допомогою розгону і одержати деякий приріст продуктивності.

MSI Radeon HD 6870 HAWK

Унікальною особливістю MSI Radeon HD 6870 HAWK є фірмова система охолодження Twin Frozr III. Вона займає два слоти і складається з алюмінієвого радіатора, пронизаного п'ятьма тепловими трубками, а також кожуха з тандемом 80 мм вентиляторів, що нагнітають повітря на радіатор.

За заявою виробника, застосовувана система охолодження дозволяє підтримувати температуру графічного ядра Barts XT на 21 градус нижче, у порівнянні з «референсною» турбіною в режимі максимального навантаження. При цьому, маркетологи компанії стверджують, що фірмовий кулер справляється з своїм завданням, видаючи на 7 дБ менше шуму. Виходячи з опису на упаковці, одним і ключових факторів високої ефективності кулера Twin Frozr III є застосування вентиляторів типу «Propeller Blade», розроблених інженерами MSI. Особливий дизайн лопатів дозволяє цим «пропелерам» генерувати на 20% могутніший повітряний потік у порівнянні з «звичайними» вентиляторами.

Кулер стикається з графічним ядром через мідну нікельовану пластину. Відзначимо, що теплові трубки також покриті шаром нікелю, який сприяє кращому теплообміну і меншому окисненню міді в процесі експлуатації.

MSI Radeon HD 6870 HAWK

Для охолодження пам'яті і силових елементів живлення застосовується окремий металевий радіатор, який відводить тепло від мікросхем і польових транзисторів через спеціальний термоінтерфейс.

Останньою особливістю системи охолодження MSI Radeon HD 6870 HAWK, про яку ми прагли б ще раз згадати, є наявність на друкованій платі важільця, який перемикає режим роботи кулера. Ця фірмова технологія зветься MSI PS Switch і дозволяє користувачу настроїти режим роботи системи охолодження, не вдаючись у тонкощі роботи з такими утилітами як MSI Afterburner:

  • у режимі Silent відеокарта буде видавати менше шуму, однак, шанси на значний розгін при цьому знижуються;
  • режим Performance дозволяє кулеру набагато інтенсивніше охолоджувати елементи друкованої плати, але розплачуватися за це доведеться збільшенням рівня шуму.

Ми провели тестування відеокарти за допомогою утиліти FurMark для оцінки ефективності системи охолодження. У першому випадку швидкість обертання вентиляторів встановлювалася відеокартою автоматично в режимі Silent, у другому — був активований режим Performance, а третім варіантом тестування було встановлення максимальної швидкості обертання вентиляторів вручну.

Отже, у режимі автоматичного регулювання кулера (режим Silent), при максимальному навантаженні, графічне ядро відеокарти прогрілося до 69 градусів, що є відмінним показником, враховуючи той факт, що кулер працював на 50 % своєї потужності, створюючи мінімальний рівень шуму.

Перемикання в режим «Performance» змінило результат несуттєво — температура GPU знизилася на 3 градуса, а швидкість обертання вентиляторів збільшилася на  3%, що, втім, ніяк не вплинуло на шумові характеристики кулера.

Після того як ми в ручному режимі встановили швидкість обертання «пропелерів» на максимум, ми повторили тест. При цьому система охолодження почала помітно шуміти, але температура графічного ядра впала до 61 градуса.

У режимі простою частоти роботи ядра і пам'яті автоматично знижуються, а виходить, зменшується і їх тепловиділення. Температура GPU у такому режимі становить всього 38 градусів, а система охолодження працює практично безшумно.

Взагалі система охлаждения Twin Frozr III, використана для MSI Radeon HD 6870 HAWK, показала дуже високу ефективність і при цьому вона залишалася досить тихою в роботі. Окремо відзначимо, що на практиці від технології MSI PS Switch виявилося не занадто багато користі, адже визначити, який режим роботи кулера активований, нам вдавалося лише глянувши на перемикач на платі.

Під час тестування використовувався Стенд для тестування Відеокарт №3
Процесор Intel Core i7-980X Extreme Edition (LGA 1366, 6 core, 3,33 ГГц, L3 12 МБ) @4,1 ГГц
Материнська плата MSI Big Bang-XPower (LGA 1366, Intel X58 Express, DDR3, ATX)
Кулер Cooler Master V8 (LGA 1366, 69,69 CFM, 2,94 мм H2O, 17-21 дБ)
RAM 3x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)
Жорсткі диски 2x 128 ГБ Kingston SSDNow V+ (SNVP325-S2B/128GB)
Блок живлення Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ)
Корпус Antec LanВoy Air Yellow (MidiTower, Transformer)
Монітор ASUS VG236H (Full HD, 1920x1080, 3D, 120 Гц) + NVIDIA 3D Vision Kit
Операційна система Microsoft Windows 7 64-bit

Оберіть з чим хочете порівняти Radeon HD 6870 1GB GDDR5 MSI HAWK
Огляд Radeon HD 6950 2GB GDDR5 Sapphire
Огляд GeForce GTX 560 2GB GDDR5 Palit

Futuremark 3DMark Vantage

Futuremark 3DMark 11

Tessmark 0.2.2 (OpenGL 4.0)

Call Of Juarez, DirectX 9.0c, Maximum Quality, AA4x/AF16x, fps

Crysis Warhead, DirectX 10, Maximum Quality, fps

Far Cry 2, DirectX 10, Ultra Quality, fps

Far Cry 2, DirectX 10, Ultra Quality, AA8x/AF16x, fps

Colin McRae: DiRT 2, DirectX 11, Maximum Quality, fps

Stone Giant, DirectX 11, High Quality, fps

Unigine Heaven Benchmark 2.1, DirectX 11, High Quality, 1920x1080, AA4x/AF16x. fps

S.T.A.L.K.E.R: Call of Pripyat Benchmark, DirectX 11. Ultra Quality, avg fps

Metro 2033 Benchmark, DirectX 11, Maximum Quality, NO AA / AF4x, fps

Metro 2033 Benchmark, DirectX 11, Maximum Quality, AA4x/AF16x, fps

Lost Planet 2 Benchmark, DirectX 11 High Quality, fps

Энергоспоживання, Вт

Aliens vs. Predator DirectX 11 Benchmark, Maximum Quality, fps

Завдяки заводському розгону, відеокарта MSI Radeon HD 6870 HAWK демонструє трохи вищу продуктивність у порівнянні з іншими прискорювачами на AMD Radeon HD 6870, наближаючись до рівня швидкодії більш дорогих відеокарт на основі Radeon HD 6950. Втім, у важких графічних режимах і ігрових додатках з підтримкою DirectХ 11, графічні прискорювачі на основі Radeon HD 6950 все-таки відчутно швидше. Що ж стосується порівняння з конкурентами з табору NVIDIA, відеокарта MSI Radeon HD 6870 HAWK виявилася в середньому на 10-15 % швидше рішень на основі графічного процесора попереднього покоління — NVIDIA GeForce GTX 460 1 GB, а в порівнянні з основними актуальними конкурентами на GeForce GTX 560, відеокарта MSI Radeon HD 6870 HAWK показала досить схожий рівень продуктивності, програючи рішенню з «зеленого табору» не більше 5 % у більшості додатків, а іноді і випереджаючи його.

Взагалі продуктивності відеокарти MSI Radeon HD 6870 HAWK буде достатньо для запуску більшості сучасних ігор у високій роздільній здатності при середніх і високих налаштуваннях якості з активованим повноекранним згладжуванням і анізотропною фільтрацією.

Розгін

Вивчаючи можливості системи охолодження відеокарти MSI Radeon HD 6870 HAWK, ми відзначали, що фірмовий кулер показав себе з найкращої сторони, забезпечуючи відмінне охолодження GPU і інших елементів друкованої плати при мінімальному рівні шуму. Таке рішення, безумовно, має деякий «запас міцності», яким ми планували скористатися під час ручного розгону.

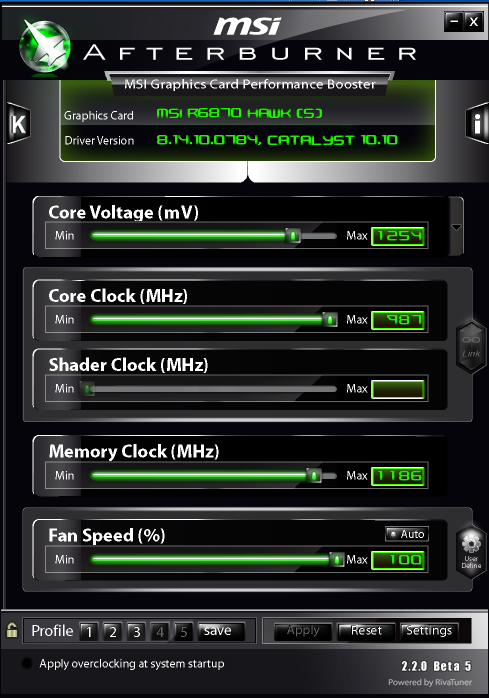

Озброївшись утилітою MSI Afterburner 2.2.0, нам вдалося розігнати графічне ядро до частоти 987 МГц (приріст 6%), а ефективна частота пам'яті склала 4744 МГц (приріст 13%). Відверто кажучи, від рішення з серії HAWK ми очікували трохи більшого, але і такий результат можна сміло назвати непоганим, беручи до уваги, що відеокарта початково є розігнаною. У таблиці нижче ви можете оцінити приріст продуктивності внаслідок ручного розгону:

Тестовий пакет

Стандартні частоти

Розігнана відеокарта

Приріст продуктивності, %

Futuremark 3DМark Vantage

Performancescore

19135

20320

6,19

GPU Score

16441

17624

7,20

Futuremark 3DМark 11

Performancescore

4401

4681

6,36

CrysisWarhead, DirectХ 10, MaximumQuality, fps

1680x1050

57,5

62,0

7,79

1920x1080

52,3

55,4

5,99

CrysisWarhead, DirectХ 10, MaximumQuality, AA4x/AF16x, fps

1680x1050

54,6

57,2

4,74

1920x1080

49,31

52,83

7,14

Farcry 2, DirectХ 10, Ultraquality, NO AA/AF, fps

1680x1050

98,02

103,64

5,73

1920x1080

91,31

96,54

5,73

Farcry 2, DirectХ 10, Ultraquality, fps

1680x1050

69,99

75,56

7,96

1920x1080

64,05

69,47

8,46

Aliensvs. Predator DX11 Benchmark, MaximumQuality, NO AA/AF, fps

1680x1050

60,90

65,80

8,05

1920x1080

54,30

58,80

8,29

Aliensvs. Predator DX11 Benchmark, MaximumQuality, AA4x/AF16x, fps

1680x1050

55,50

60,00

8,11

1920x1080

49,60

53,70

8,27

ColinMcRae: DiRT 2, DirectХ 11, MaximumQuality, NO AA/AF, fps

1680x1050

84,04

86,72

3,19

1920x1080

81,67

83,68

2,46

ColinMcRae: DiRT 2, DirectХ 10, MaximumQuality, AA4x/AF16x, fps

1680x1050

77,76

79,67

2,46

1920x1080

73,17

75,68

3,43

Metro 2033 Benchmark, DirectХ 11, MaximumQuality, NO AA / AF4x, fps

1680x1050

36,5

39,0

6,85

1920x1080

33,0

35,0

6,06

Metro 2033 Benchmark, DirectХ 11, MaximumQuality, AA4x/AF16x, fps

1680x1050

25,00

27,00

8,00

1920x1080

22,00

23,50

6,82

В результаті розгону відеокарти MSI Radeon HD 6870 HAWK її продуктивність в середньому зросла на 6,5%, що дозволило їй ще більше скоротити відставання від рішень на Radeon HD 6950 і перевершити GeForce GTX 560. Втім, варто враховувати, що внаслідок такого розгону росте енергоспоживання і тепловиділення відеокарти, що також не менш важливо.

Висновки

Підводячи підсумки, хотілося б відзначити, що відеокарта MSI Radeon HD 6870 HAWK, безумовно, є однією з найцікавіших альтернативних версій на основі графічного процесора AMD Radeon HD 6870. Геймери оцінять гідний рівень продуктивності, підтримку DirectХ 11, дійсно ефективну і дуже тиху систему охолодження. У той же час любителі «екстремального» оверклокінга напевно відзначать якісну елементну базу і широкі можливості для розгону, які повноцінно можна розкрити лише при наявності системи водяного охолодження або склянки для рідкого азоту. Окремо хотілося б згадати про вартості протестованої сьогодні відеокарти, адже найчастіше ціна стає вирішальним фактором при виборі варіанта для апгрейда. В українському роздробі рівень цін на MSI Radeon HD 6870 HAWK всього на 7-10 % вище, у порівнянні з «референсними» варіантами на Radeon HD 6870 і графічними прискорювачами на NVIDIA GeForce GTX 560, що досить демократично, враховуючи всі переваги рішення. З іншого боку, додавши до вартості MSI Radeon HD 6870 HAWK 10-20$, потенційний споживач одержить можливість придбати відеокарту на GeForce GTX 560Ti або навіть на Radeon HD 6950, які демонструють помітно більш вищу продуктивність. Який вибір у цій ситуації буде найбільш раціональним вирішувати, як завжди, самим споживачам.

Переваги:

  • Тиха і ефективна система охолодження;
  • Підтримка сучасних технологій DirectХ 11 (Shader Model 5.0), OpenGL 4.1 і AMD HD3D;
  • Широкий набір інтерфейсів для виводу зображення і можливість підключення до 6 моніторів;
  • Гарний рівень продуктивності;
  • Широкі можливості для розгону і контролю робочих параметрів, фірмова утиліта для розгону в комплекті поставки.

Недоліки:

  • Трохи збільшена довжина плати і більший рівень енергоспоживання в порівнянні з «референсним» варіантом Radeon HD 6870;
  • Система охолодження не викидає гаряче повітря за межі корпуса.

overclockers

Автор: Михайло Шульга
Переклад: Анна Смірнова

Дякуємо українському представництву компанії MSI  за надану для тестування відеокарту.

Дякуємо компаніям Antec, ASUS, Cooler Master, Intel, Kingston, MSI і SeaSonic за надане для тестового стенда обладнання.

опубліковано 06-09-2011

Огляд прочитано 49818 раз(ів)

Теги: amd eyefinity   crossfirex   hawk   msi   radeon hd 6870
