Огляд відеокарти MSI NX8600GTS Diamond Plus

Часто при порівнянні відеокарт на графічних процесорах серій GeForce 8600 GTS і Radeon HD 2600 XT як важливі достоїнства других приводять «рідну» підтримку інтерфейсу HDMI. Але насправді і відеокарти на графічних процесорах від NVIDIA можуть похвалитися можливістю виведення зображення і звуку через цей інтерфейс, якщо вони засновані на модифікації G84-403. Причому реалізація вийшла досить своєрідною. Продемонструвати всі особливості «приживленої» підтримки HDMI до GeForce 8600 GTS нам допоможе відеокарта MSI NX8600GTS Diamond Plus.

Спершу приведемо специфікацію відеокарти:

Модель

NX8600GTS Diamond Plus – 512

Графічне ядро

GeForce 8600GTS (G84-403)

Конвейєра

32 уніфікованих

Підтримка API

DirectX 10.0
OpenGL 2.0

Частота ядра

675 МГц (уніфікованих процесорів 1458 МГц)

Об'єм пам'яті

512 Мб GDDR3

Частота памя'ті

2000 MГц (1000 МГц DDR)

Шина пам'яті

128 біт

Стандарт шини

PCI Express X16

Максимальна роздільна здатність

До 2560 x 1600

Виходи

1x DVI-I (VGA через перехідник)
1x HDMI
TV-Out  (HDTV, S-Video і Composite)

Підтримка HDCP

Є

Драйвери

Свіжі драйвери можна завантажити з:
- сайта виробника відеокарти;
- сайта виробника GPU.

Сайт виробника

http://global.msi.com.tw/

Ціна

Подивитися в price.ua.
Подивитися в price.ru.

MSI NX8600GTS Diamond Plus

Відеокарта поставляється в чималій картонній коробці, котра обладнана ручкою для перенесення. На упаковці вказано багато особливостей продукту, але без вказівки будь-яких точних цифр, а в мінімальних системних вимогах не вказана найважливіша характеристика – необхідна мінімальна потужність блоку живлення.

MSI NX8600GTS Diamond Plus

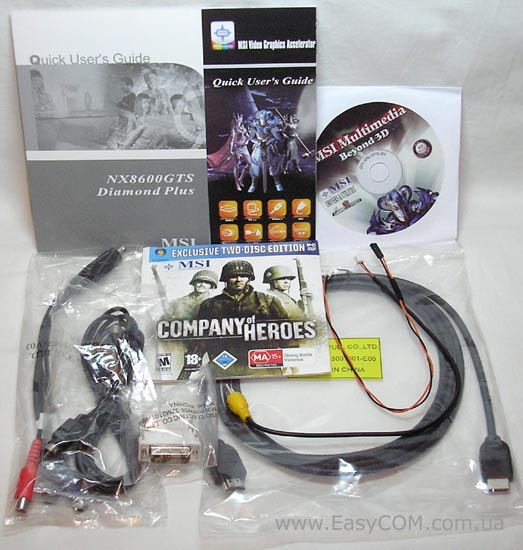

У достатньо багатий комплект відеокарти входять:

  • Два керівництва по швидкій установці англійською мовою.
  • CD-диск з драйверами і утилітами.
  • Повна дводискова версія гри Company of Heroes.
  • Перехідник на покомпонентний вихід HDTV і S-Video.
  • Подовжувач S-Video.
  • Кабель HDMI.
  • Перехідник для підключення VGA-монітора до DVI-I.
  • Внутрішній і зовнішній кабелі підключення SPDIF.

MSI NX8600GTS Diamond Plus

MSI NX8600GTS Diamond Plus

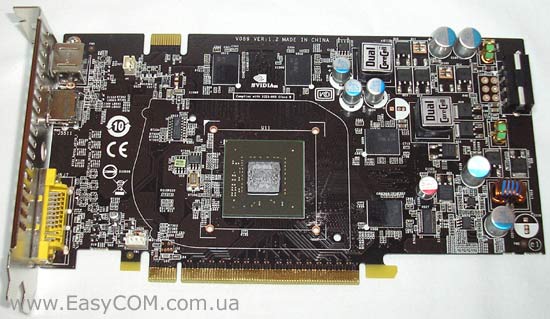

Відеокарта виконана на чорному текстоліті оригінальної розводки і володіє підтримкою об'єднання в SLI-конфігурації. Відмітною особливістю відеокарти є підтримка інтерфейсу HDMI. Але оскільки сам графічний процесор (встановлений G84-403) не підтримує декодування звуку, а тільки HDMI Audio Mixing, то на відеокарті є спеціальний роз'єм для підключення цифрового джерела звуку, зовнішнього або внутрішнього.

MSI NX8600GTS Diamond Plus

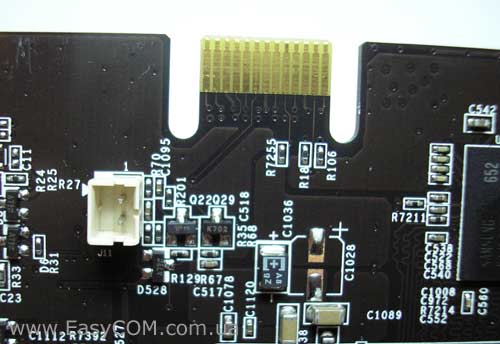

Щоб на HDMI виході з'явився звук, потрібно підключити цей роз'єм, який знаходиться у верхній частині відеокарти біля роз'єму SLI, до роз'єму SPDIF на звуковій карті або материнській платі, у разі використання вбудованого звуку.

MSI NX8600GTS Diamond Plus

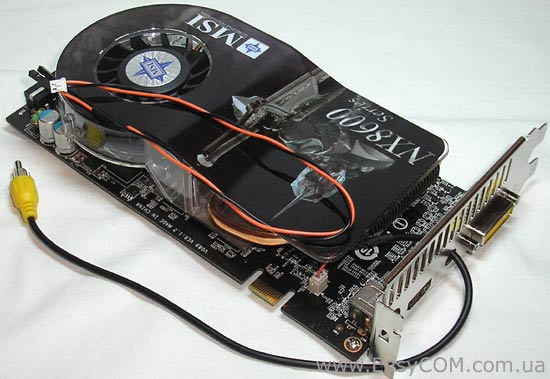

Варіантів підключення два: внутрішнім кабелем, не переплутавши контакти, щоб відеокарта не вийшла з ладу; зовнішнім кабелем, протягнувши його в спеціальний отвір на панелі роз'ємів, до відповідного виходу зовнішньої або інтегрованої звукової карти.

MSI NX8600GTS Diamond Plus

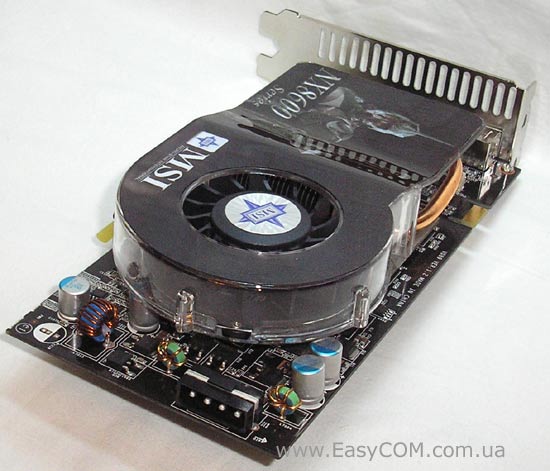

Ще однією оригінальною особливістю відеокарти є використання звичайного периферійного роз'єму для подачі додаткового живлення, не дивлячись на наявне місце під распайку звичного 6-контактного.

MSI NX8600GTS Diamond Plus

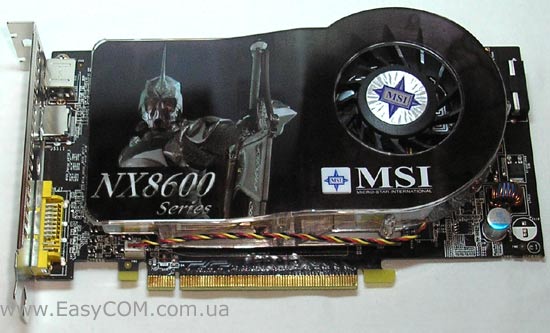

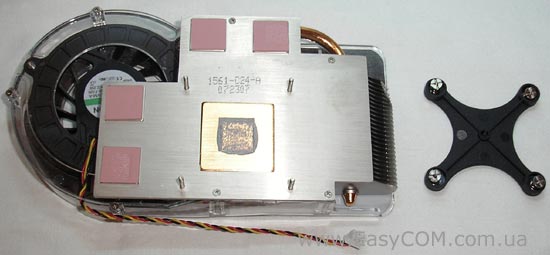

На відеокарті використовується і не зовсім звичайна для GeForce 8600 GTS система охолоджування, яка кріпиться всього чотирма підпружиненими гайками.

MSI NX8600GTS Diamond Plus

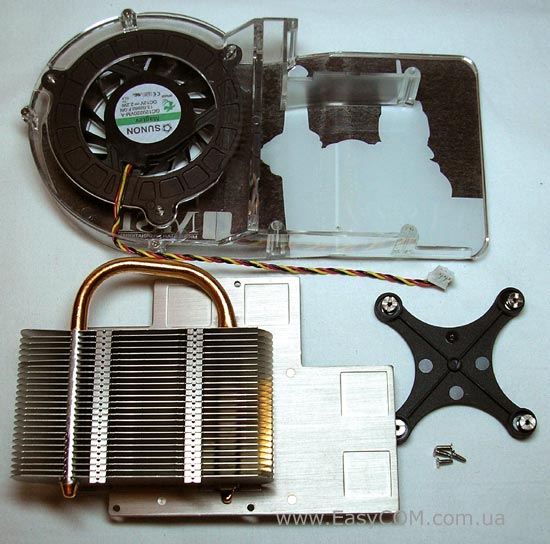

Така конструкція кулера повинна забезпечити хороше відведення тепла від графічного процесора і чіпів пам'яті при невисокому рівні шуму. Низький шум повинна забезпечувати і використана турбіна від SUNON, заснована на технології MagLev. Хоча на практиці, на жаль, система охолоджування виявилася зовсім не тихою.

MSI NX8600GTS Diamond Plus

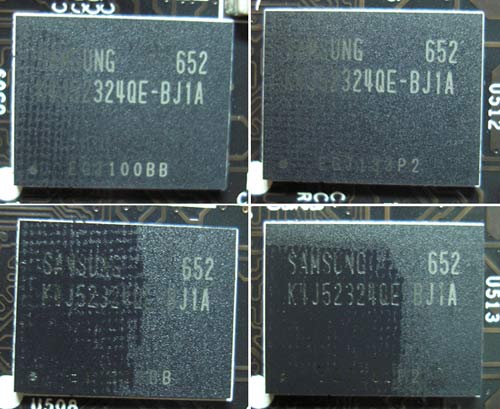

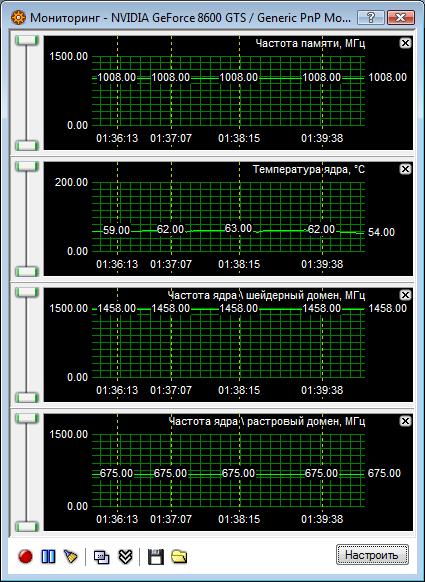

Що стосується ефективності охолоджування, то сам GPU вдалося розігріти лише до 63°C, а ось чіпи пам'яті охолоджуються дуже посередньо, навіть на лицьовій стороні під радіатором. Задовільний контакт з системою охолоджування, як видно на фото, мають тільки дві мікросхеми.

MSI NX8600GTS Diamond Plus

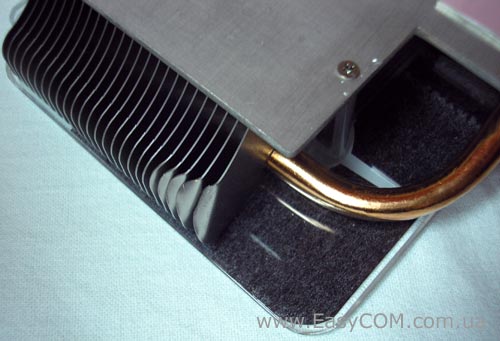

Та і сам радіатор опинився не першої свіжості, що досить несподівано побачити у продукту такого іменитого виробника. Озброївшись маленькими плоскогубцями, така проблема вирішується дуже швидко, але осадок залишається, оскільки враховуючи ідеальну цілісність упаковки підозри падають на несумлінність виробника.

MSI NX8600GTS Diamond Plus

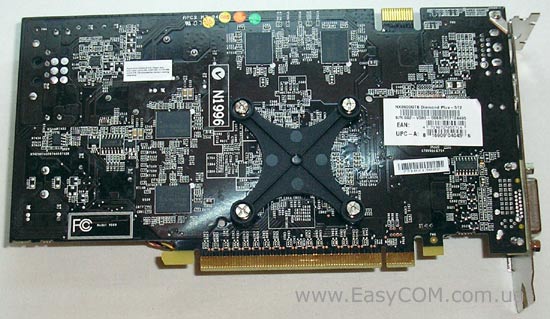

На зворотному боці відеокарти розташована друга частина чіпів пам'яті, залишених взагалі без якого-небудь охолоджування.

MSI NX8600GTS Diamond Plus

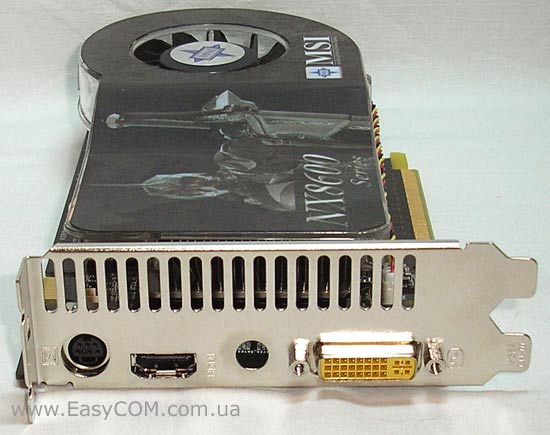

З роз'ємів комунікацій присутні: TV-Out, HDMI і комбінований роз'єм DVI-I.

MSI NX8600GTS Diamond Plus

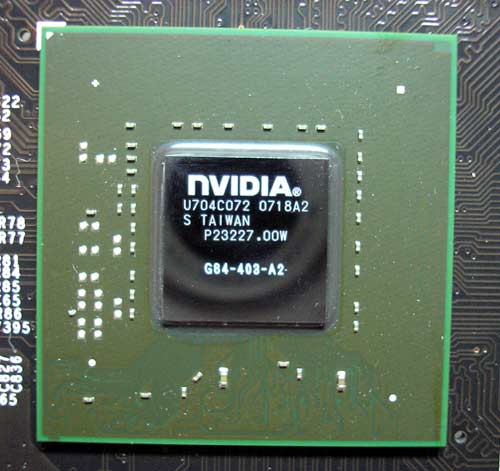

На відеокарті встановлений графічний процесор G84-403 (сама функціональна модифікація GeForce 8600 GTS) другої ревізії, який має 32 потокових процесора, 16 текстурних блоків, стільки ж блоків білінійної фільтрації і 8 каналів растерізації. Версія G84-403 була спеціально випущена для підтримки інтерфейсу HDMI і технології HDMI Audio Mixing. Для обміну даними з відеопам'яттю використовується 128-розрядна шина.

MSI NX8600GTS Diamond Plus

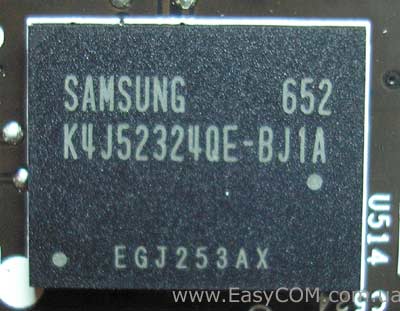

На відеокарті встановлено 512 Мб відеопам'яті вісьма мікросхемами GDDR3 виробництва Samsung. Використано чіпи K4J52324QE-BJ1A з часом відгуку 1,0 нс, що і відповідає робочій тактовій частоті 1000 МГц (2000 МГц DDR).
