Огляд і тестування відеокарти MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС)
23-02-2014
Звичайно ж, компанія MSI, один із головних партнерів NVIDIA, не могла обійти боком таку важливу подію, як реліз нової 28-нм мікроархітектури NVIDIA Maxwell, яка сфокусована на створенні енергоефективних рішень для компактних десктопних і мобільних систем. Нагадаємо, що на її основі вже представлені два нові графічні адаптери: NVIDIA GeForce GTX 750 і NVIDIA GeForce GTX 750 Ti.
У зв'язку з описаними вище подіями й з'явилася на світ відеокарта MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС), яка пропонує своєму покупцю досить значний перелік переваг у порівнянні з еталонним рішенням. Саме на цих особливостях новинки ми й зосередимося в даному огляді.
Таблиця специфікації відеоприскорювача MSI N750Ti TF 2GD5/ОС:
|
Модель |
MSI GeForce GTX 750 Ti TWIN FROZR GAMING (MSI N750Ti TF 2GD5/ОС) |
|
|
Графічне ядро |
NVIDIA GM107 (Maxwell) |
|
|
Кількість універсальних шейдерних процесорів |
640 |
|
|
Підтримувані API та технології |
DirectX 11.2 (Shader Model 5.0), OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA G-SYNC, NVIDIA ShadowPlay, NVIDIA SHIELD |
|
|
Номінальна/динамічна частота графічного ядра, МГц |
Режим Silent |
1020 / 1085 |
|
Режим Gaming |
1059 / 1137 |
|
|
Режим OC |
1085 / 1163 |
|
|
Частота пам'яті (ефективна), МГц |
1350 (5400) |
|
|
Обсяг пам'яті, ГБ |
2 |
|
|
Тип пам'яті |
GDDR5 |
|
|
Ширина шини пам'яті, біт |
128 |
|
|
Пропускна здатність пам'яті, ГБ/с |
86,4 |
|
|
Тип шини |
PCI Express 3.0 x16 |
|
|
Максимальна роздільна здатність |
Цифрова - до 4096 x 2160 Аналогова - до 2048 x 1536 |
|
|
Інтерфейси виведення зображення |
1 x DVI-D 1 x HDMI 1 x D-Sub |
|
|
Підтримка HDCP і декодування HD-відео |
Є |
|
|
Мінімальна потужність блока живлення, Вт |
400 |
|
|
Розміри з офіційного сайту (виміряні в нашій тестовій лабораторії), мм |
250 х 128 x 37 (262 x 128) |
|
|
Драйвери |
Свіжі драйвери можна завантажити із сайту компанії MSI або сайту виробника GPU |
|
|
Сайт виробника |
||
Оскільки в спадщину від еталонного рішення новинці дісталося винятково графічне ядро та підсистема відеопам'яті, то можна зробити висновок, що компанія MSI приділила багато уваги поліпшенню даної відеокарти. Судіть самі, у її складі є: оригінальна друкована плата, фірмовий кулер, посилена підсистема живлення й досить цікава можливість перемикання між трьома режимами роботи, що дозволить вам гнучко керувати продуктивністю та енергоспоживанням залежно від поточних завдань.
Упаковка та комплектація
Оформлення упаковки MSI GeForce GTX 750 Ti TWIN FROZR GAMING виконане в характерному для серії MSI GAMING дизайні: переважають червоний і чорний кольори, а також присутній логотип серії (стилізований дракон). Крім найменування відеокарти та компанії-виробника, варто відзначити наявність логотипа «OC Edition», який вказує на заводський розгін ключових параметрів.
Уся важлива інформація розмістилася на звороті коробки. Більшу частину вільного простору займає опис ключових переваг відеокарти, а саме:
- GAMING APP – у комплекті з графічним адаптером постачається фірмове ПЗ, за допомогою якого реалізована функція швидкого перемикання між трьома різними режимами роботи графічного адаптера: Silent, Gaming і OC. Кожний з них буде актуальний залежно від поточних завдань користувача.
- Military Class 4 – при виробництві новинки використовується високоякісна елементна база з високим рівнем ефективності та надійності (феритові дроселі, твердотільні й танталові конденсатори).
- Twin Frozr IV Advanced – фірмова система охолодження, яка забезпечує більш низький рівень шуму, а також більш ефективне охолодження в порівнянні з еталонним кулером.
- Predator – за допомогою вбудованої утиліти ви можете зберігати будь-який ігровий процес у повноекранному режимі. Компанія MSI позиціонує Predator як безкоштовну альтернативу досить популярній програмі Fraps, за ліцензійну версію якої вам доведеться заплатити близько 37 доларів США.
Список системних вимог до комп'ютера, у який планується встановлення MSI N750Ti TF 2GD5/ОС, також розташований на звороті упаковки. Виходячи із цих рекомендацій, блок живлення повинен мати потужність не менше 400 Вт, при цьому кабелі додаткового живлення вам не знадобляться.
У коробці з відеокартою ми виявили тільки стандартні інструкції та диск із ПЗ. Враховуючи доступну вартість новинки, конфігурацію її інтерфейсної панелі, а також відсутність роз’ємів для додаткового живлення, даний набір є цілком очікуваним і достатнім.
Для виведення зображення на графічному адаптері передбачений модифікований набір відеовиходів:
- 1 х DVI-D;
- 1 х HDMI;
- 1 х D-Sub.
Як бачимо, подібна конфігурація дозволить вам уникнути використання яких-небудь перехідників для підключення різних моніторів. Нагадаємо, що «референсна» інтерфейсна панель включає два порти DVI і один mini-HDMI, що потребуватиме застосування додаткового адаптера для власників аналогових дисплеїв.
Підтримуються наступні роздільні здатності:
- Цифрова - до 4096x2160;
- Аналогова - до 2048x1536.
Зовнішній вигляд і елементна база
Відеокарта MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС) виконана на друкованій платі чорного кольору з матовим покриттям і з поліпшеним дизайном. Її габарити помітно більші за еталонні показники (262 мм у довжину проти 159 мм).
Живлення тестованого відеоприскорювача виконане за посиленою п’ятифазною схемою (чотири фази для GPU і одна для чіпів пам'яті), що на дві фази в колі живлення GPU більше, ніж передбачає еталонний дизайн. Елементна база набрана відповідно до концепції Military Class 4 і включає винятково високоякісні компоненти: феритові дроселі (SFC), танталові (Hi-C) і твердотільні (Solid) конденсатори з підвищеною ефективністю та збільшеним терміном служби.
Підсистема живлення ядра реалізована на цифровому ШІМ-контролері uPI Semiconductor uP1608TK. Залежно від модифікації він підтримує керування максимум чотирма фазами, а також має ряд захистів від подачі надмірної напруги.
Як і у випадку з «референсною» NVIDIA GeForce GTX 750 Ti, живлення новинки забезпечується винятково за допомогою слоту PCI Express 3.0 х16. Хоча на друкованій платі є посадкове місце для 6-контактного роз’єму живлення, що говорить нам про можливий випуск модифікацій, які будуть відчувати в ньому необхідність.
Окремо відзначимо, що на бічній стороні відеокарти MSI N750Ti TF 2GD5/ОС знаходиться перемикач між двома прошиваннями BIOS: Legacy BIOS і Hybrid BIOS.
Зворотна сторона друкованої плати примітна хіба що кріпильними гвинтами системи охолодження, а також кількома компонентами підсистеми живлення. На одному із гвинтів є спеціальна наклейка, тому зняти кулер без втрати гарантії не вийде.
(режим OC)
(режим Gaming)
(режим Silent)
В основі тестованої новинки лежить графічний чіп NVIDIA GM107 (Maxwell). Він виготовлений за 28-нм техпроцесом та складається з 5-ти активних SMM-блоків, 640 універсальних шейдерних конвеєрів (ядер CUDA згідно з термінологією компанії NVIDIA), 40 текстурних блоків і 16-ти блоків растеризації. У номінальному режимі роботи (яким є режим OC) базова частота графічного ядра була підвищена до 1085 МГц, а завдяки підтримці розглянутим продуктом технології GPU Boost 2.0 у турборежимі його швидкість в середньому становить 1163 МГц.
Пам'ять тестованої відеокарти, загальним обсягом 2 ГБ, набрана за допомогою 4-х чіпів SAMSUNG K4G41325FC-HC03 ємністю 512 МБ кожний. Згідно з документацією, їхня номінальна ефективна частота становить 6 ГГц, однак виробником вона була знижена до еталонних 5400 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 128-бітну шину, яка здатна пропускати 86,4 ГБ інформації за секунду.
Система охолодження
Новинка зі встановленою системою охолодження Twin Frozr IV Advanced займає два слоти розширення та має загальну довжину 250 мм згідно з офіційним сайтом компанії MSI (262 мм згідно з вимірами у нашій тестовій лабораторії).
Безпосередньо сам кулер складається з досить великого радіатора, набраного з 36 подовжньо розташованих алюмінієвих нікельованих пластин, двох вентиляторів з дизайном Propeller Blade і діаметром лопатей 95 мм, а також із пластикового кожуха, який накриває всю конструкцію зверху.
Для підвищення ефективності теплообміну використовуються дві теплові трубки: 8-мм і 6-мм. Відзначимо, що вони покриті шаром нікелю, який застосовується для зниження ризику можливого окиснення міді.
Як бачимо, використовується технологія безпосереднього контакту теплових трубок із графічним ядром через невеликий шар термопасти. На жаль, польові транзистори та чіпи відеопам'яті позбавлені додаткового охолодження, що в теорії може негативно позначитися на розгінному потенціалі.
Також нагадаємо про наявність спеціального ребра жорсткості на верхній грані друкованої плати, яке підтримує конструкцію й запобігає ушкодженню текстоліту.
При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 57 градусів, а кулер, судячи з показів моніторингу, працював при цьому всього на 36% від своєї максимальної потужності. Рівень шуму при цьому за суб'єктивними відчуттями можна охарактеризувати як «тихий». Він абсолютно не виділяється на тлі інших комплектуючих і жодним чином не завадить вам у процесі використання.
У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 47 градусів. При цьому рівень шуму можна охарактеризувати як «трохи вищий за середній». Він не був нав'язливим, що є незаперечною перевагою даного кулера.
При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання і тепловиділення. У такому режимі температура GPU не перевищувала 31 градус.
В цілому система охолодження Twin Frozr IV Advanced є однією із кращих серед усіх протестованих нами на теперішній момент модифікацій NVIDIA GeForce GTX 750 Ti. Вона має великий запас потужності та низький рівень шуму, що було досягнуто завдяки оптимальному добору параметрів пасивних і активних складових її конструкції.
Тестування
Під час тестування використовувався Стенд для тестування Відеокарт №4
| Процесор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнська плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативна пам'ять | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопичувачі | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блок живлення | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монітор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операційна система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мишка + килимок та клавіатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Оскільки MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС) має найвищі робочі частоти серед усіх протестованих нами на теперішній момент модифікацій NVIDIA GeForce GTX 750 Ti, то вона цілком логічно демонструє більш високу частоту зміни кадрів в ігрових додатках: у середньому на 4% вище показників «референсного» аналога.
Говорячи про порівняння із конкурентами з «червоного табору», AMD Radeon R7 260X і AMD Radeon R7 260, то перша програє новинці в середньому 5-10%, у той час як друга модифікація з 1 ГБ відеопам'яті відстає в середньому на 20-25 %.
Порівнюючи MSI N750Ti TF 2GD5/ОС із іншими моделями від компанії NVIDIA, відзначимо, що її заводський розгін дозволив відірватися від NVIDIA GeForce GTX 650 Ti BOOST у середньому на 4-5% і скоротити відставання від NVIDIA GeForce GTX 660 у середньому до 10-13%.
Як бачимо, високий рівень заводського розгону практично не вплинув на енергоспоживання системи з тестованою моделлю, яке лише на кілька ват вище, ніж в еталонної відеокарти.
Розгін

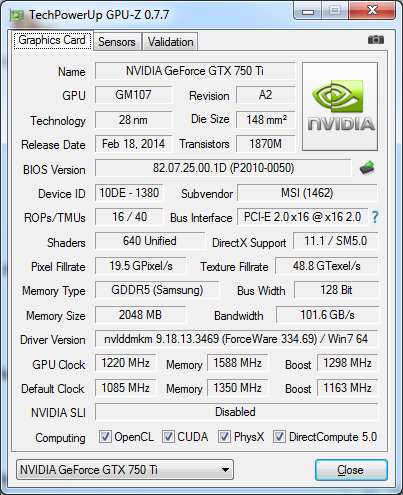

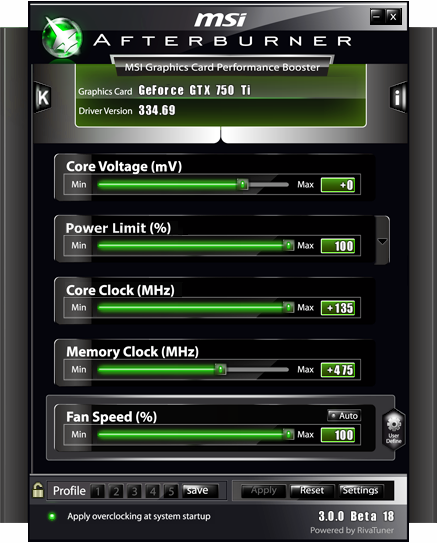

За допомогою утиліти MSI Afterburner версії 3.0.0 Beta 18 нам вдалося розігнати графічний процесор до 1220 МГц. Приріст склав 12,4% щодо номінальної частоти відеокарти MSI N750Ti TF 2GD5/ОС і 19,6% щодо еталонного значення моделі NVIDIA GeForce GTX 750 Ti. З урахуванням роботи технології GPU Boost 2.0 швидкість графічного процесора склала в середньому 1298 МГц, що на теперішній момент є рекордним результатом серед усіх версій NVIDIA GeForce GTX 750 Ti, які побували в нашій тестовій лабораторії.
Відеопам'ять нам вдалося прискорити до 6352 МГц (приріст 17,6% щодо еталонного значення), що також можна охарактеризувати як дуже хороше досягнення, враховуючи відсутність додаткового охолодження самих мікросхем пам'яті.
Оцінити приріст продуктивності графічного адаптера MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС) внаслідок ручного розгону можна в таблиці нижче:
|
Тестовий пакет |
Стандартні частоти |
Розігнана відеокарта |
Приріст продуктивності, % |
|
|
Futuremark 3DMark Vantage |
Performance Score |
23021 |
24964 |
8,4 |
|
GPU Score |
21070 |
23284 |
10,5 |
|
|
Futuremark 3DMark 11 |
Performance Score |
6055 |
6630 |
9,5 |
|
Unigine Heaven Benchmark 4.0, DirectX 11, Ultra Quality, AA4x, Fps |
1920x1080 |
24,1 |
27,8 |
15,4 |
|
Sniper Elite V2 Benchmark, DirectX 11, Maximum Quality, Fps |
1920x1080, AA4x/AF16x |
27,6 |
31,3 |
13,4 |
|
Borderlands 2 Benchmark, DirectX 11,Maximum Quality, AF16x, Fps |
1920x1080 |
164,9 |
187,1 |
13,5 |
|
Crysis 2 v1.9 Benchmark, DirectX 11,AA4x, Extreme Quality, fps |
1920x1080 |
39,7 |
44,5 |
12,1 |
|
Batman Arkham City Benchmark, DirectX 11,FXAA-Hi,Tesselation-Hi, Extreme Quality, fps |
1920x1080 |
84 |
92 |
9,5 |
|
Colin McRae: DiRT 3, DirectX 11, Very High Quality, MSAA8x, fps |
1920x1080 |
137,1 |
148,2 |
8,1 |
У результаті нам вдалося досягнути в середньому 12% приросту в частоті зміни кадрів в ігрових додатках, що є відмінним показником. Це дозволяє суттєво скоротити відставання від NVIDIA GeForce GTX 660 в іграх і ще раз підтверджує доцільність розгону даної моделі.
Висновки
Відеокарту MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС) можна назвати дуже вдалою модифікацією NVIDIA GeForce GTX 750 Ti. Однією з основних її переваг є можливість вибору одного із трьох режимів роботи, що дозволить вам гнучко керувати продуктивністю, рівнем шуму, а також енергоспоживанням відеокарти залежно від поточної ситуації. Виділимо й дуже високий рівень заводського розгону, а також рекордні показники ручного розгону графічного ядра. Звичайно ж, не варто забувати й про відмінну систему охолодження Twin Frozr IV Advanced, яка навіть здалася нам надто потужною для охолодження графічного ядра NVIDIA GM107 (Maxwell). Однак саме завдяки цьому факту в кулера є великий запас потужності, а також тихохідні вентилятори, які не продукують підвищеного рівня шуму.
Також відзначимо високоякісну елементну базу Military Class 4, у якій використовуються феритові дроселі, танталові та твердотільні конденсатори. Усі вони характеризуються підвищеною ефективністю, стабільністю та надійністю роботи. Варто виділити й посилену підсистему живлення, яка включає дві додаткові фази для більш точної та ефективної подачі живлення до графічного процесора.
У підсумку модифікацію MSI GeForce GTX 750 Ti TWIN FROZR GAMING (N750Ti TF 2GD5/ОС) можна сміливо назвати однією з кращих серед усіх протестованих нами на теперішній момент. Тому без докору сумління можна радити її до купівлі.
Переваги:
- хороша продуктивність у своєму сегменті;
- посилена цифрова підсистема живлення;
- оригінальна друкована плата;
- наявність заводського розгону;
- якісна елементна база, яка відповідає концепції Military Class 4;
- продуктивна та тиха система охолодження Twin Frozr IV;
- наявність у комплекті безкоштовного аналога Fraps – MSI Predator;
- відмінний розгінний потенціал;
- низьке енергоспоживання;
- відсутність необхідності в додатковому кабелі живлення;
- перемикач між двома версіями прошивань BIOS;
- підтримка ПЗ MSI GAMING APP;
- нова 28-нм мікроархітектура NVIDIA Maxwell;
- підтримка NVIDIA ShadowPlay, NVIDIA SHIELD та інших прогресивних технологій.
Автори: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії MSI за надану для тестування відеокарту.
Висловлюємо подяку компаніям CHIEFTEC, G.Skill, GIGABYTE, Intel, Razer, Scythe, Sea Sonic і Western Digital за надане для тестового стенду обладнання.
