Огляд і тестування відеокарти MSI N450GTS CYCLONE 1GD5/OC
22-10-2010
Одразу ж після офіційного анонсу нового масового графічного процесора NVIDIA, партнери компанії анонсували чималу кількість своїх варіантів відеокарт на основі NVIDIA GeForce GTS 450. Такий крок виглядає цілком виправданим, адже ринок давно чекав недорогих ігрових рішень з підтримкою DirectХ 11 на GPU від NVIDIA, які здатні скласти конкуренцію відеокартам на Radeon HD 5750/5770, що вийшли ще тогорічної восени. Ми вже знайомили вас з відеокартами Palit і Gigabyte на NVIDIA GeForce GTS 450, а сьогодні розповімо про новинку від компанії MSI. Відеокарта MSI N450GTS CYCLONE 1GD5/OC має фірмову систему охолодження з назвою CYCLONE, яка за заявою виробника охолоджує GPU на цілих 17 градусів ефективніше «референсної». До того ж присутня на тестування відеокарта, на відміну від своєї «сестри-близнючки» MSI N450GTS CYCLONE 1GD5, має досить істотний заводський розгін, що обіцяє деякий приріст продуктивності.
Давайте подивимося на специфікації відеокарти MSI N450GTS CYCLONE 1GD5/OC і з'ясуємо, які її особливості та основні відмінності від еталонного зразка NVIDIA GeForce GTS 450:
|
Модель |
MSI N450GTS CYCLONE 1GD5/OC |
|
Графічне ядро |
NVIDIA GeForce GTS 450 (GF106-250-KA-A1) |
|
Кількість універсальних шейдерних процесорів |
192 |
|
Підтримувані API |
DirectХ 11 (Shader Model 5.0), OpenGL 4.0 |
|
Підтримка фірмових технологій |
NVIDIA SLI, NVIDIA CUDA, NVIDIA PureVideo HD, NVIDIA PhysX, NVIDIA 3D Vision |
|
Частота графічного ядра, МГц |
850 |
|
Частота шейдерного блоку, МГц |
1700 |
|
Частота пам'яті (ефективна), МГц |
1000 (4000) |
|
Об'єм пам'яті, МБ |
1024 |
|
Тип пам'яті |
GDDR5 |
|
Ширина шини пам'яті, біт |
128 |
|
Тип шини |
PCI-E 2.1 x16 |
|
Максимальна роздільна здатність |
До 2560 x 1600 (Dual-link DVI) або 1920x1200 (Single-link DVI) |
|
Інтерфейси виводу зображення |
2xDVI-I, mini-HDMI |
|
Підтримка HDCP і декодування HD-відео |
Є |
|
Мінімальні вимоги до блоку живлення, Вт |
400 |
|
Драйвери |
Свіжі драйвери можна скачати з сторінки підтримки чи сайта виробгика GPU. |
|
Сайт виробника |
Згідно даним з таблиці, заводський розгін графічного ядра склав 67 МГц (8,5 %), а розгін пам'яті - цілих 392 МГц (10,5 %). Досить непогано, враховуючи, що перед нами відеокарта середнього цінового сегменту, однак цікаво буде подивитися, наскільки такий розгін вплине на продуктивність на практиці. Інші характеристики MSI N450GTS CYCLONE 1GD5/OC не змінилися у порівнянні з «референсною» картою. Нагадаємо, що інформацію про архітектуру графічного ядра NVIDIA GF 106 і його порівняння з основними конкурентами і старшими моделями в лінійці GeForce ви можете почитати в одному з наших попередніх оглядів, а ми ж традиційно почнемо знайомство з MSI N450GTS CYCLONE 1GD5/OC з упаковки.
Практично всю лицьову сторону коробки, у якій поставляється відеокарта MSI N450GTS CYCLONE 1GD5/OC, займає зображення фірмового кулера, який є ключовою особливістю цієї моделі. Також тут є список підтримуваних відеокартою технологій і згадування про те, що дана версія відеокарти є розігнаною. Невелике зображення також повідомляє про використання при виробництві відеокарти тільки твердотільних конденсаторів, що повинно позитивно позначитися на терміні служби прискорювача і стабільності його роботи.
На звороті упаковки більше інформації: тут можна ознайомитися з більш докладним переліком підтримуваних відеокартою технологій, її специфікаціями і особливостями. Тут же можна знайти опис утиліти MSI Afterburner, включеної в комплект поставки, ще одне згадування про використання тільки твердотільних конденсаторів при виробництві відеокарти і список системних вимог до комп'ютера в якому планується встановлення MSI N450GTS CYCLONE 1GD5/OC (відзначимо, що блок живлення в такій системі повинен мати потужність не менше 400 Вт і бути здатним видавати 22 А по лінії 12 В).
Окремо виділені особливості системи охолодження: гарний повітряний потік завдяки 90 мм вентилятору, дві теплові трубки для кращого розсіювання тепла і дизайн, що запобігає накопиченню пилу в радіаторі. Наскільки слова виробника про ефективність такої системи охолодження відповідають дійсності, нам сьогодні ще треба перевірити.
Крім самої відеокарти в комплекті поставки ми знайшли:
- Диск з драйверами і утилітами;
- Перехідник DVI-to-VGA;
- Перехідник mini-HDMI на HDMI;
- Перехідник з двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти.
Досить стандартний комплект поставки, який є цілком типовим для відеокарт цієї цінової категорії. Втім, він містить все необхідне для комфортної роботи з відеокартою за винятком, мабуть, містка для об'єднання пари прискорювачів у режимі SLI, адже досі не всі материнські плати, що підтримують цю технологію, мають його в комплекті поставки.
Набір портів для виводу зображення представлено двома інтерфейсами DVI-I і одним mini-HDMI (з можливістю передачі 7.1-канального звуку). Враховуючи наявність двох перехідників у комплекті, навряд чи у користувача виникнуть проблеми з підключенням до відеокарти монітора, проектора або плазмової панелі.
Друкована плата MSI N450GTS CYCLONE 1GD5/OC, не дивлячись на застосування альтернативної системи охолодження іншої конструкції, спроектована на основі «еталонного» дизайну і виконана на текстоліті чорного кольору.
На звороті плати винесена половина чіпів пам'яті, яким би зовсім не зашкодило додаткове охолодження, враховуючи її досить істотний заводський розгін. Також тут розпаяний ШІМ-контролер NCP5395T 3+1- фазної системи живлення відеокарти. Відзначимо, що крім самої шини PCI Express живлення відеокарти забезпечується через 6-контактний роз’єм на задньому торці плати.
Роз’єм для підключення містка SLI дозволяє поєднувати два відеоприскорювачі на NVIDIA GeForce GTS 450 для спільного розрахунку графіки, за умови, що материнська плата підтримує цю технологію. Враховуючи, що найчастіше SLI-тандеми відеокарт середнього цінового сегменту виявляються продуктивніше «топових» рішень, додавання другої відеокарти на NVIDIA GeForce GTS 450, як показало тестування, може стати прийнятною можливістю зробити плавний апгрейд графічної підсистеми в майбутньому для багатьох користувачів.
Центральною частиною протестованої відеокарти є зроблений з дотриманням норм 40 нм техпроцесу графічний чіп NVIDIA GF 106 (архітектура Fermi). Його варіант для NVIDIA GeForce GTS 450 містить 192 універсальних шейдерних процесорів (чи ядер CUDA по термінології NVIDIA) і 16 блоків растеризації. Повторимося, що частоти роботи графічного ядра і пам'яті підвищені та становлять 850 МГц для ядра, 1700 МГц для шейдерного блоку і 4000 МГц відеопам'яті. Обмін даними між графічним ядром і пам'яттю здійснюється через 128-бітну шину. Інші характеристики наведені на скріншоті вище.
Пам'ять відеокарти загальним об'ємом 1 ГБ набрана за допомогою 8 мікросхем по 128 МБ кожна. Чіпи стандарту GDDR5 зроблені компанією SAMSUNG. Вони мають маркування K4G10325FE-HC05, і згідно з документацією їх номінальна ефективна частота становить 4000 МГц. Нагадаємо, що саме на такій частоті і функціонує відеопам'ять в наслідок заводського розгону, тому навряд чи її вдасться значно прискорити за допомогою ручного розгону.
Використана оригінальна система охолодження з назвою CYCLONE, як ми вже згадували, є ключовою особливістю MSI N450GTS CYCLONE 1GD5/OC. Вона складається з трьох радіаторів, об'єднаних двома тепловими трубками, і 90 мм вентилятора з ШІМ-регулюванням швидкості обертання, що нагнітає повітря на них.
Кулер торкається графічного ядра мідною нікельованою пластиною, яка, на жаль, не має контакту ні із чіпами пам'яті, ні з силовими елементами стабілізатора живлення. Втім, враховуючи конструкцію системи охолодження, вони і так будуть достатньо охолоджуватися повітрям. Поверхня мідної пластини рівна і вона щільно прилягає до графічного процесора.
Для підвищення ефективності кулера, контакт мідних теплових трубок з мідною нікельованою пластиною та з радіаторами поліпшений припоєм.
Ми провели наш стандартний тест за допомогою утиліти FurMark для того, щоб з'ясувати наскільки ефективною буде така система охолодження для відеокарти на графічному процесорі NVIDIA GeForce GTS 450. Крім того, ми проводили тести у двох режимах роботи кулера: автоматичне керування і максимальна швидкість обертання вентилятора.
У режимі максимального навантаження температура графічного ядра не перевищувала позначки 57 градусів, що є гарним результатом. При цьому вентилятор працював на 62 % своїй потужності, утворюючи середній рівень шуму.
Після того, як ми вручну встановили швидкість обертання на максимум і запустили тест ще раз, кулер почав помітно шуміти, але температура впала всього на 4 градуса. Тобто максимально ефективно кулер працює саме в автоматичному режимі, якісно прохолоджуючи графічне ядро і не видаючи занадто багато шуму.
При відсутності навантаження частоти графічного ядра і пам'яті автоматично знижуються, що приводить до їх меншого тепловиділення і меншому енергоспоживанню відеокарти.
Що ж, як бачимо, використана система охолодження дійсно відмінно справляється з охолодженням розігнаного прискорювача на NVIDIA GeForce GTS 450, однак варто враховувати, що вона не викидає гаряче повітря за межі системного корпуса, а виходить, про гарну вентиляцію всередині системного блока краще подбати заздалегідь.
Під час тестування використовувався Стенд для тестування Відеокарт №2
| Процесор | Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 12 МБ) @3,8 ГГц |
| Материнські плати | ZOTAC NForce 790i-Supreme (LGA775, nForce 790i Ultra SLI, DDR3, ATX)GIGABYTE GA-EP45T-DS3R (LGA775, Intel P45, DDR3, ATX) |
| Кулери | Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)Thermalright SI-128 (LGA775) + VIZO Starlet UVLED120 (62,7 CFM, 31,1 дБ) |
| Додаткове охолодження | VIZO Propeller PCL-201 (+1 slot, 16,0-28,3 CFM, 20 дБ) |
| Оперативна пам'ять | 2x DDR3-1333 1024 MБ Kingston PC3-10600 (KVR1333D3N9/1G) |
| Жорсткі диски | Hitachi Deskstar HDS721616PLA380 (160 ГБ, 16 МБ, SATA-300) |
| Блоки живлення | Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ)Seasonic SS-650JT (650 Вт, 120 мм, 39,1 дБ) |
| Корпус | Spire SwordFin SP9007B (Full Tower) + Coolink SWiF 1202 (120x120x25, 53 CFM, 24 дБ) |
| Монітор | Samsung SyncMaster 757MB (DynaFlat, 2048x1536@60 Гц, MPR II, TCO'99) |
Завдяки заводському розгону відеокарта MSI N450GTS CYCLONE 1GD5/OC демонструє небагато більш високу продуктивність у порівнянні з іншими прискорювачами на NVIDIA GeForce GTS 450, впритул наближаючись до рівня більш дорогих відеокарт на основі Radeon HD 5770. Особливо це стає помітно при активації анізотропної фільтрації та згладжування, що ще раз свідчить про те, що рішення на NVIDIA GeForce GTS 450 є найбільш пристосованими для важких графічних режимів серед недорогих ігрових відеокарт. Однак все-таки одна така відеокарта не дозволить насолодитися всіма сучасними іграми при максимальних налаштуваннях якості зображення, і для того щоб одержати прийнятну частоту зміни кадрів у деяких іграх налаштування доведеться знизити.
Розгін
Перш ніж казати про розгін, який проводився вже у нас в тестовій лабораторії, ми скажемо дещо про ефективність заводського розгону. Адже, як ми вже згадували, у цьому випадку він досить істотний (особливо це стосується розгону відеопам'яті). У таблиці нижче ви можете оцінити приріст продуктивності від заводського розгону MSI N450GTS CYCLONE 1GD5/OC:
|
Тестовий пакет |
NVIDIA GeForce GTS 450 1GB DDR5 |
MSI GeForce GTS 450 1GB GDDR5 Cyclone |
Приріст продуктивності, % | |
|
Futuremark 3DMark'06 |
3DMark Score |
15967 |
16981 |
6,35 |
|
SM2.0 Score |
6603 |
7031 |
6,48 | |
|
HDR/SM3.0 Score |
6669 |
7237 |
8,52 | |
|
Futuremark 3DMark Vantage |
Performance |
10589 |
11542 |
9,00 |
|
Serious Sam 2, Maximum Quality, AA4x/AF16x, fps |
1600x1200 |
153,2 |
158,2 |
3,26 |
|
2048x1536 |
117,5 |
119,2 |
1,45 | |
|
Prey, Maximum Quality, AA4x/AF16x, fps |
1600x1200 |
165,0 |
178,9 |
8,42 |
|
2048x1536 |
111,0 |
121,3 |
9,28 | |
|
Call Of Juarez, Maximum Quality, NO AA/AF, fps |
1280x1024 |
78,34 |
85,20 |
8,76 |
|
1600x1200 |
60,41 |
67,44 |
11,64 | |
|
2048x1536 |
42,08 |
45,98 |
9,27 | |
|
Call Of Juarez, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
72,28 |
79,64 |
10,18 |
|
1600x1200 |
56,52 |
61,81 |
9,36 | |
|
2048x1536 |
38,42 |
41,95 |
9,19 | |
|
Call Of Juarez DirectХ 10 Benchmark, 1600x1200, fps |
Low |
61,30 |
66,90 |
9,14 |
|
Balanced |
41,90 |
46,50 |
10,98 | |
|
High |
39,30 |
43,10 |
9,67 | |
|
Crysis, Maximum Quality, NO AA/AF, fps |
1280x1024 |
41,18 |
46,04 |
11,80 |
|
1600x1200 |
31,22 |
34,19 |
9,51 | |
|
2048x1536 |
20,16 |
22,17 |
9,97 | |
|
Crysis, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
39,42 |
42,78 |
8,52 |
|
1600x1200 |
29,07 |
31,81 |
9,43 | |
|
2048x1536 |
18,91 |
20,72 |
9,57 | |
|
Crysis Warhead, Maximum Quality, NO AA/AF, fps |
1280x1024 |
38,09 |
41,16 |
8,06 |
|
1600x1200 |
28,64 |
31,26 |
9,15 | |
|
Crysis Warhead, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
35,52 |
38,51 |
8,42 |
|
1600x1200 |
26,66 |
29,02 |
8,85 | |
|
Company of Heroes, DirectХ 10, Maximum Quality, AA4x, fps |
1280x1024 |
99,6 |
107,0 |
7,43 |
|
1600x1200 |
76,5 |
83,2 |
8,76 | |
|
2048x1536 |
50,9 |
55,0 |
8,06 | |
|
Devil May Cry 4, DirectХ10, 1600x1200, Maximum Quality, AA4x, fps |
Scene1 |
99,3 |
105,9 |
6,63 |
|
Scene2 |
67,0 |
75,3 |
12,38 | |
|
Scene3 |
108,0 |
116,5 |
7,82 | |
|
Scene4 |
76,14 |
83,3 |
9,40 | |
|
World in Conflict, Maximum Quality, fps |
1280x1024 |
40,0 |
43,0 |
7,50 |
|
1600x1200 |
32,0 |
35,0 |
9,38 | |
|
2048x1536 |
22,0 |
24,0 |
9,09 | |
|
Far Cry 2, Maximum Quality, NO AA/AF, fps |
1280x1024 |
67,26 |
71,20 |
5,86 |
|
1600x1200 |
57,91 |
62,28 |
7,55 | |
|
2048x1536 |
43,47 |
47,16 |
8,49 | |
|
Far Cry 2, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
57,97 |
62,22 |
7,33 |
|
1600x1200 |
47,81 |
52,25 |
9,29 | |
|
2048x1536 |
34,34 |
37,46 |
9,09 | |
В середньому приріст продуктивності внаслідок заводського розгону склав близько 10 %, а це вже можна помітити у більшості ігрових додатків навіть неозброєним оком.

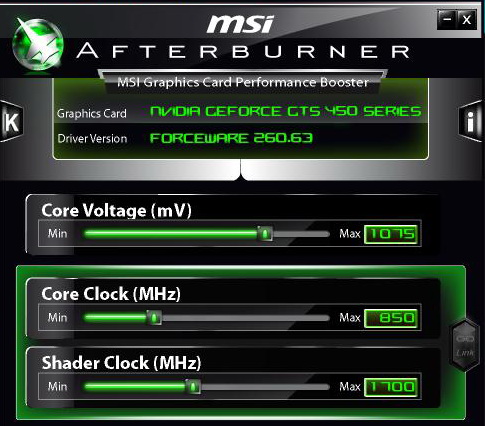

Можливо саме для того, щоб забезпечити стабільну роботу відеокарти MSI N450GTS CYCLONE 1GD5/OC у режимі такого розгону, інженери компанії MSI прийняли рішення зовсім трохи підняти напругу живлення графічного ядра: вона становить 1,075 В замість рекомендованих компанією NVIDIA 1,05 В, що в цілому є не занадто значною зміною і навряд чи суттєво вплинуло на тепловиділення GPU.

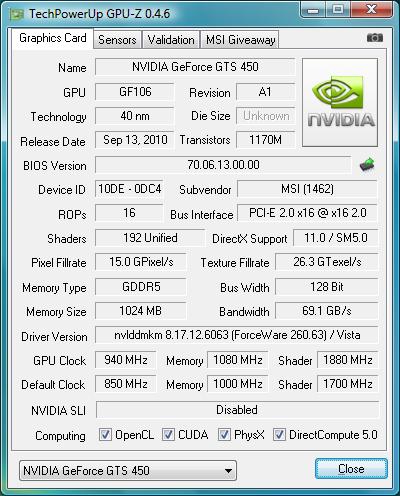

За допомогою програми MSI Afterburner, після підняття напруги на GPU до 1,125 В нам вдалося розігнати графічне ядро з 850 до 940 МГц (приріст 9%), а пам'ять до ефективної частоти 4320 МГц (приріст 8%), що є відмінним результатом, враховуючи те, що ми маємо справу з початково розігнаною відеокартою. Ще одна таблиця нижче демонструє зміну продуктивності відеокарти вже внаслідок її ручного розгону:
|
Тестовий пакет |
Стандартні частоти |
Розігнана відеокарта |
Приріст продуктивності, % | |
|
Futuremark 3DMark'06 |
3DMark Score |
16981 |
17663 |
4,02 |
|
SM2.0 Score |
7031 |
7265 |
3,33 | |
|
HDR/SM3.0 Score |
7237 |
7780 |
7,50 | |
|
Futuremark 3DMark Vantage |
Performance |
11542 |
12679 |
9,85 |
|
Prey, Maximum Quality, AA4x/AF16x, fps |
1600x1200 |
178,9 |
193,8 |
8,33 |
|
2048x1536 |
121,3 |
132,8 |
9,48 | |
|
Call Of Juarez, Maximum Quality, NO AA/AF, fps |
1280x1024 |
85,20 |
93,47 |
9,71 |
|
1600x1200 |
67,44 |
73,67 |
9,24 | |
|
2048x1536 |
45,98 |
50,32 |
9,44 | |
|
Call Of Juarez, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
79,64 |
86,47 |
8,58 |
|
1600x1200 |
61,81 |
67,88 |
9,82 | |
|
2048x1536 |
41,95 |
46,08 |
9,85 | |
|
Crysis, Maximum Quality, NO AA/AF, fps |
1280x1024 |
46,04 |
51,21 |
11,23 |
|
1600x1200 |
34,19 |
37,40 |
9,39 | |
|
2048x1536 |
22,17 |
24,30 |
9,61 | |
|
Crysis, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
42,78 |
47,10 |
10,10 |
|
1600x1200 |
31,81 |
34,87 |
9,62 | |
|
2048x1536 |
20,72 |
22,76 |
9,85 | |
|
Crysis Warhead, Maximum Quality, NO AA/AF, fps |
1280x1024 |
41,16 |
45,16 |
9,72 |
|
1600x1200 |
31,26 |
34,01 |
8,80 | |
|
Far Cry 2, Maximum Quality, NO AA/AF, fps |
1280x1024 |
71,20 |
74,91 |
5,21 |
|
1600x1200 |
62,28 |
66,53 |
6,82 | |
|
2048x1536 |
47,16 |
51,90 |
10,05 | |
|
Far Cry 2, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
62,22 |
67,47 |
8,44 |
|
1600x1200 |
52,25 |
56,52 |
8,17 | |
|
2048x1536 |
37,46 |
41,10 |
9,72 | |
Продуктивність знову зросла в середньому на 9 %, що в підсумку дало нам відеокарту на майже 20% потужнішу в порівнянні з «референсним» зразком. Відмінний результат для відеокарти середнього цінового сегмента! Однак варто враховувати, що за підвищену продуктивність внаслідок ручного розгону доведеться «платити» підвищеним тепловиділенням і енергоспоживанням.
Висновки
Відеокарта MSI N450GTS CYCLONE 1GD5/OC, на запізненому GPU NVIDIA GeForce GTS 450, є досить гідною альтернативою рішенням на Radeon HD 5750 і навіть Radeon HD 5770, які домінували в цьому ціновому сегменті досить довгий період. Відеоприскорювач MSI N450GTS CYCLONE 1GD5/OC може стати гарним вибором для любителів розгону і не занадто вимогливих користувачів, які прагнуть пограти в усі сучасні ігри з підтримкою DirectХ 11 (нехай і не завжди на найвищих налаштуваннях), але при цьому не готові витрачати занадто великі кошти на відеокарту. Вона підтримує всі останні технології (DirectХ 11, OpenGL 4.0, NVIDIA SLI, NVIDIA CUDA, NVIDIA PhysX, NVIDIA 3D Vision), має ефективну систему охолодження, яка забезпечує відмінне охолодження навіть при серйозному розгоні та при цьому з досить прийнятною вартістю.
Переваги:
- Підтримка DirectХ 11 і OpenGL 4.0 і останніх технологій NVIDIA (CUDA, PhysX, 3D Vision Surround);
- Ефективний заводський розгін;
- Продуктивна і тиха система охолодження;
- Невисокий рівень енергоспоживання.
Недоліки:
- Система охолодження не викидає гаряче повітря за межі системного блоку.
Автор: Михайло Шульга
Переклад: Анна Смірнова
Дякуємо компанії MSI за надану для тестування відеокарту.
