Огляд і тестування відеокарти Inno3D GeForce GT 740 OC 1GB на основі NVIDIA GeForce GT 740

20-07-2014

Зовсім недавно з'явився графічний прискорювач NVIDIA GeForce GT 740, який суттєво розширює бюджетну лінійку відеокарт компанії NVIDIA і її партнерів. При детальному розгляді стає очевидним, що даний пристрій є оновленою версією NVIDIA GeForce GTX 650.

Inno3D GeForce GT 740 OC

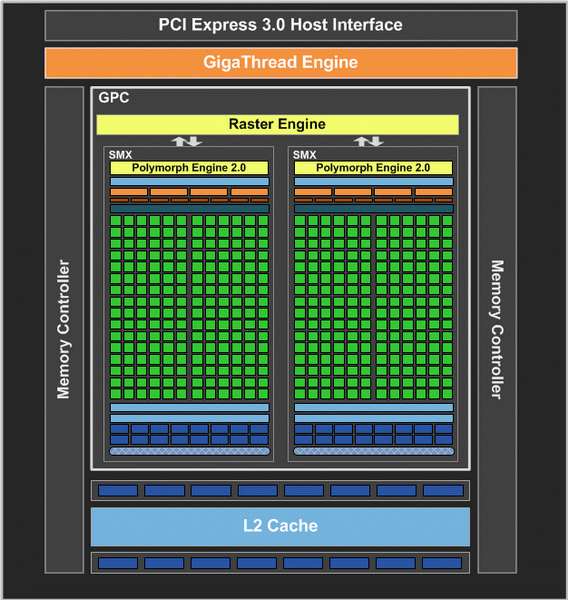

У його основі лежить графічний чіп NVIDIA GK107 (Kepler), виготовлений за 28-нм техпроцесом. Він складається з 2-х активних SMX-кластерів, у які входять 384 універсальні шейдерні процесори, а також 32 текстурні та 16 растрових блоків. Відеокарта може комплектуватися пам'яттю типу GDDR3 або GDDR5. Обмін даним між графічним процесором і пам'яттю, як і в моделях NVIDIA GeForce GTX 750 і NVIDIA GeForce GTX 750 Ti, здійснюється через 128-бітну шину.

Більшість спільних позицій і відмінностей між NVIDIA GeForce GT 740 та графічними прискорювачами, побудованими на ядрі NVIDIA GM107 (Maxwell), можна оцінити у зведеній таблиці:

Модель

NVIDIA GeForce GT 740

NVIDIA GeForce GTX 750

NVIDIA GeForce GTX 750 Ti

Графічне ядро

NVIDIA GK107 (Kepler)

NVIDIA GM107-300 (Maxwell)

NVIDIA GM107-400 (Maxwell)

Техпроцес, нм

28

28

28

Кількість шейдерних процесорів (CUDA-ядер)

384

512

640

Текстурні блоки

32

32

40

Блоки растеризації (ROP)

16

16

16

Базова / динамічна частота графічного процесора, МГц

993 / -

1020 / 1085

1020 / 1085

Тип пам'яті та ефективна тактова частота, МГц

GDDR3 / GDDR5

1800 / 5000

GDDR5

5000

GDDR5

5400

Пропускна здатність пам'яті, ГБ/с

28,8 / 80

80

86,4

Розрядність шини пам'яті, біт

128

128

128

Енергоспоживання, Вт

64

55

60

Як і було відзначено вище, існують дві модифікації відеокарти NVIDIA GeForce GT 740: із графічною пам'яттю GDDR3 і GDDR5. У першому випадку її розмір складає 2 ГБ, а ефективна робоча частота знаходиться на рівні 1800 МГц. Другий варіант комплектується більш швидкою пам'яттю GDDR5 розміром 1 ГБ із ефективною частотою 5000 МГц.

Для багатьох великим розчаруванням стало використання в новинці мікроархітектури минулого покоління (NVIDIA Kepler) замість NVIDIA Maxwell. Звідси й більш високий показник енергоспоживання, і необхідність використання додаткового 6-контактного роз’єму живлення у версії з GDDR5-пам'яттю. А як відомо, дані параметри є дуже важливими при складанні комп'ютера в компактному корпусі.

Inno3D GeForce GT 740 OC

Подальші особливості NVIDIA GeForce GT 740 ми будемо розглядати на прикладі моделі Inno3D GeForce GT 740 OC 1GB, яка відрізняється заводським розгоном графічного ядра, але при еталонному наборі відеоінтерфейсів.

Специфікація:

Модель

Inno3D GeForce GT 740 OC 1GB

Графічне ядро

NVIDIA GK107 (Kepler)

Техпроцес, нм

28

Кількість універсальних шейдерних процесорів (CUDA-ядер)

384

Підтримка технологій і API

DirectX 11 (Shader Model 5.0), OpenGL 4.4, NVIDIA 3D Vision Surround, NVIDIA PhysX, NVIDIA TXAA, NVIDIA FXAA, NVIDIA 3D Vision, NVIDIA Adaptive Vertical Sync, NVIDIA SLI, NVIDIA CUDA, NVIDIA GPU Boost 2.0, SMX

Номінальна / динамічна частота графічного ядра, МГц

1058 / -

Частота пам'яті (ефективна), МГц

1250 (5000)

Обсяг пам'яті, ГБ

1

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 2560 x 1600

Аналогова - до 2048 x 1536

Інтерфейси виведення зображення

1 х mini-HDMI

1 х Dual-Link DVI-D

1 х Dual-Link DVI-I

Мінімальна потужність блока живлення, Вт

400

Розміри з офіційного сайту (згідно з вимірами в нашій тестовій лабораторії), мм

155 х 111 (159 x 112)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії Inno3D або сайту виробника GPU

Сайт виробника

Inno3D

Як видно, номінальна частота GPU збільшена з еталонних 993 МГц до 1058 МГц, що обіцяє додатковий приріст продуктивності в порівнянні з «референсними» аналогами.

Упаковка та комплектація

Inno3D GeForce GT 740 OC

Inno3D GeForce GT 740 OC 1GB продається в компактній картонній упаковці з великою кількістю барвистої поліграфії. На лицьовій стороні розташована позначка про те, що дана відеокарта не має потреби в підключенні додаткового роз’єму живлення. Також поряд знаходиться наклейка, яка повідомляє про наявність заводського розгону.

Inno3D GeForce GT 740 OC

На звороті коробки перераховані можливості, які отримає комп'ютер після встановлення в нього даної відеокарти. Зокрема, значно зростає швидкість редагування фото та відео за рахунок функцій апаратного прискорення. Також буде поліпшена продуктивність усіх ігор у порівнянні з показниками інтегрованої графіки.

Inno3D GeForce GT 740 OC

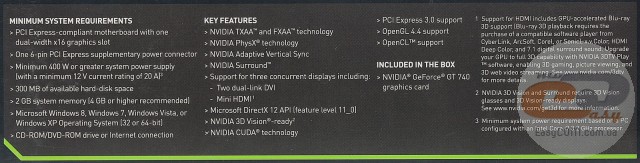

На бічній стороні упаковки перераховані системні вимоги. Для оптимального функціонування всієї системи виробник радить використовувати блок живлення потужністю мінімум 400 Вт із мінімальною навантажувальною здатністю лінії +12В на рівні 20 А або більше.

Inno3D GeForce GT 740 OC

Усередині декоративної коробки знаходиться ще одна упаковка з більш щільного картону, яка суттєво підвищує безпеку транспортування та зберігання відеокарти.

Inno3D GeForce GT 740 OC

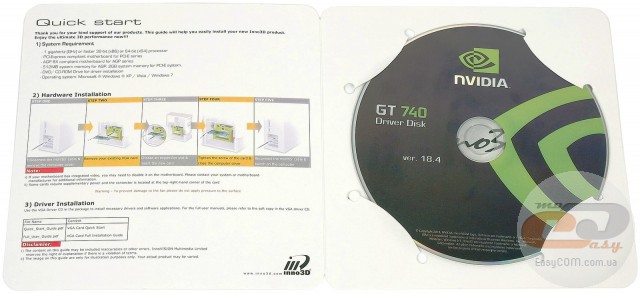

Комплект поставки Inno3D GeForce GT 740 OC 1GB досить типовий для графічного прискорювача даної цінової категорії. У нього входить тільки коротка інструкція зі встановлення і диск із драйверами та програмним забезпеченням.

Inno3D GeForce GT 740 OC

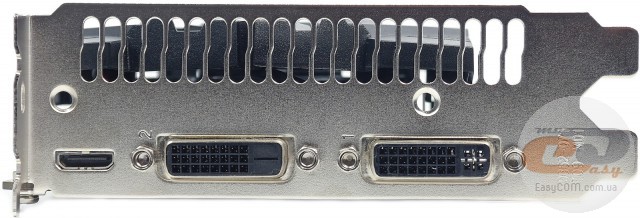

Набір інтерфейсів виведення зображення новинки повністю відповідає еталонній схемі. Він включає до свого складу наступні роз’єми:

  • 1 х mini-HDMI;
  • 1 х Dual-Link DVI-D;
  • 1 х Dual-Link DVI-I.

Дані конектори дозволяють підключити до трьох цифрових моніторів або телевізорів. Якщо ж ви маєте аналоговий дисплей із застарілим роз’ємом D-Sub, то відповідний перехідник доведеться придбати окремо. Причому підключити його можна тільки до порту DVI-I (позначений «1» на інтерфейсній панелі).

Підтримуються такі роздільні здатності:

  • цифрова - до 2560 x 1600;
  • аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

Inno3D GeForce GT 740 OC

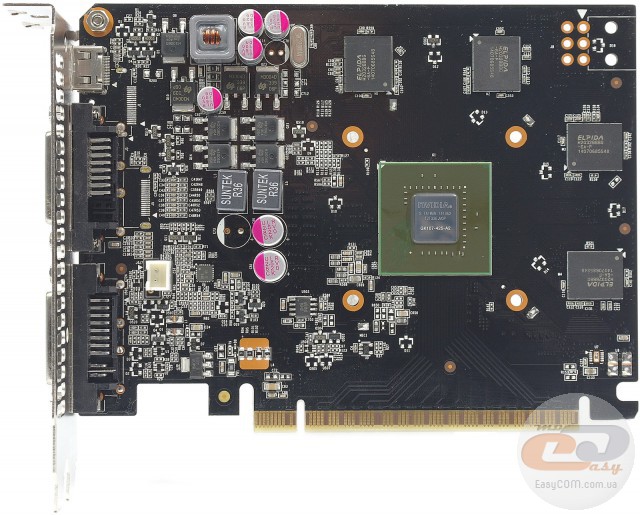

Inno3D GeForce GT 740 OC 1GB виконана на дуже компактній друкованій платі, загальна висота якої, згідно з вимірами в нашій тестовій лабораторії, становить 112 мм. Сам текстоліт має чорний колір, а компонування елементів на ньому дуже близьке до еталонної схеми. Важливо зауважити, що захисна рамка навколо графічного чіпа не передбачена, тому встановлення та демонтаж системи охолодження потрібно проводити вкрай обережно.

Inno3D GeForce GT 740 OC

Inno3D GeForce GT 740 OC

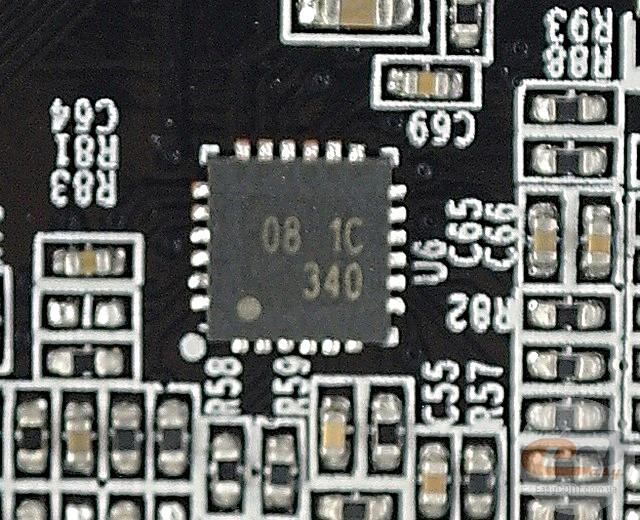

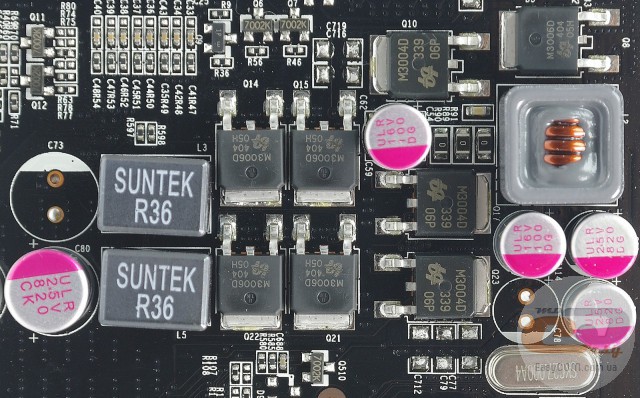

Живлення відеокарти виконане за «референсною» трьохфазною схемою: дві фази для забезпечення роботи GPU і одна призначена для чіпів пам'яті. Що стосується контролера фаз, то інформацію про дану мікросхему, на жаль, знайти не вдалося у зв'язку з некоректним її маркуванням.

Inno3D GeForce GT 740 OC

Компанія NVIDIA радить використовувати один додатковий 6-контактний роз’єм живлення PCIe у версіях NVIDIA GeForce GT 740 з GDDR5-пам'яттю. Однак Inno3D вирішила відмовитися від нього в моделі Inno3D GeForce GT 740 OC 1GB. Таке рішення виглядає цілком виправданим, оскільки максимальне енергоспоживання відеокарти не перевищує 64 Вт. Тому для живлення всіх внутрішніх компонентів використовується винятково слот PCI Express 3.0 х16, який має потужність 75 Вт.

Inno3D GeForce GT 740 OC

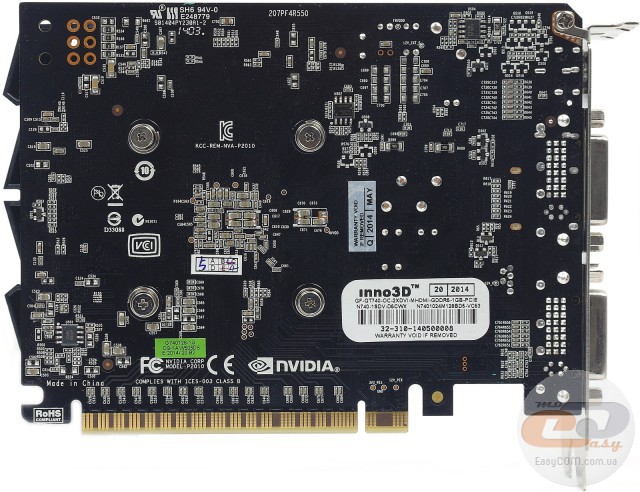

Оскільки Inno3D GeForce GT 740 OC 1GB побудована на досить компактній друкованій платі, то деякі елементи підсистеми живлення виробнику довелося винести на зворотну сторону текстоліту. Також тут знаходяться кріпильні гвинти системи охолодження та кілька наклейок з технічною інформацією.

Inno3D GeForce GT 740 OC

Inno3D GeForce GT 740 OC

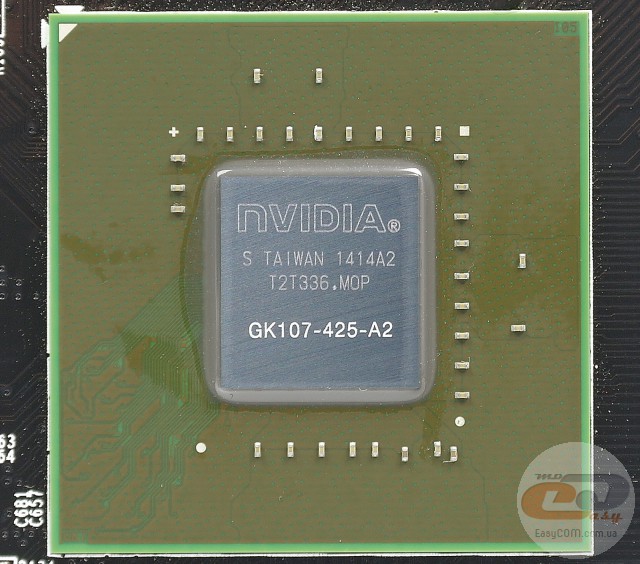

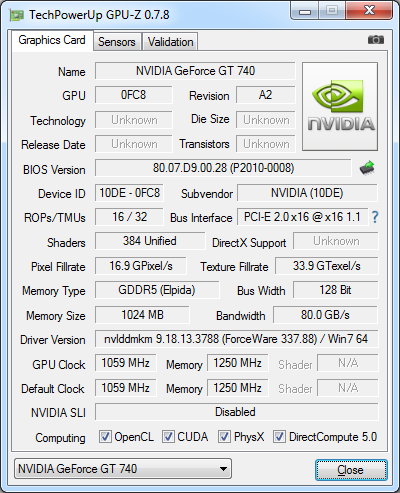

В основі новинки лежить графічний чіп NVIDIA GK107 (Kepler), виготовлений за 28-нм техпроцесом. Він включає до свого складу 384 універсальних шейдерних конвеєрів (CUDA-ядер згідно з термінологією компанії NVIDIA), 2 активні SMX-кластери, 16 блоків растеризації та 32 текстурні блоки. GPU має заводський розгін і працює на частоті 1058 МГц у номінальному режимі, яка опускається до 324 МГц при переході в режим простою.

Inno3D GeForce GT 740 OC

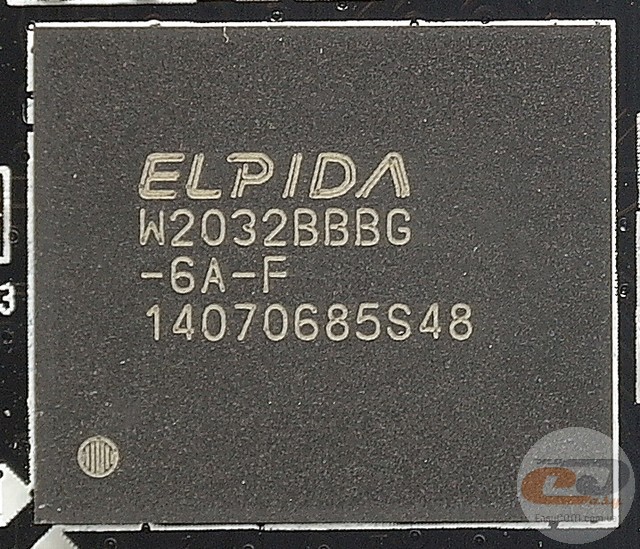

Відеокарта обладнана 1 ГБ пам'яті GDDR5, яка набрана за допомогою 4-х чіпів ELPIDA W2032BBBG-6A-F. Вони працюють на ефективній частоті 5000 МГц і обмінюються даними з графічним процесором по 128-бітній шині зі швидкістю 80 ГБ/с.

Система охолодження

Inno3D GeForce GT 740 OC

Inno3D GeForce GT 740 OC

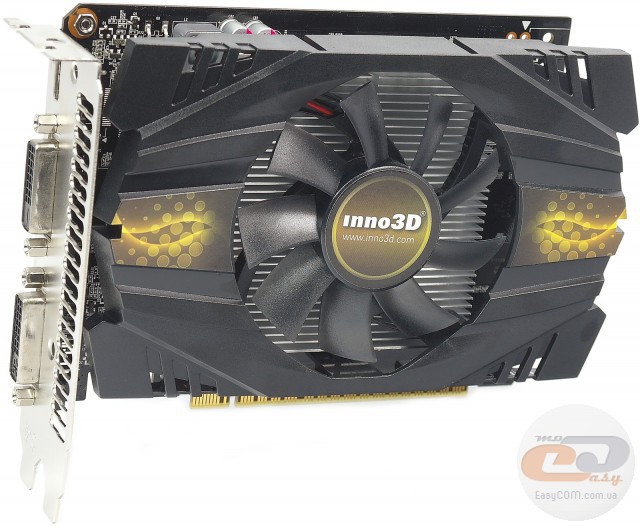

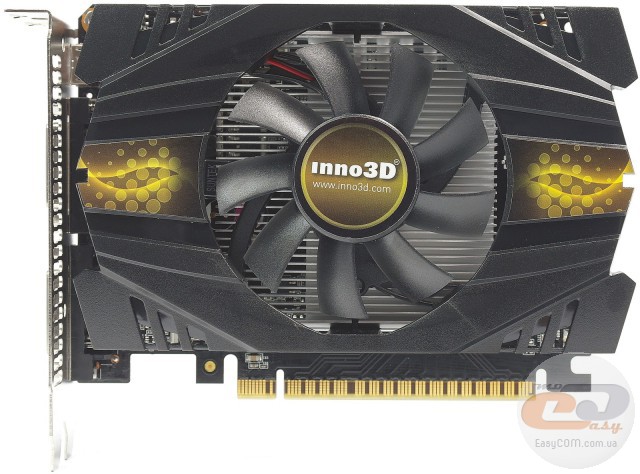

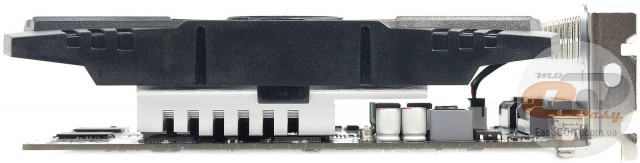

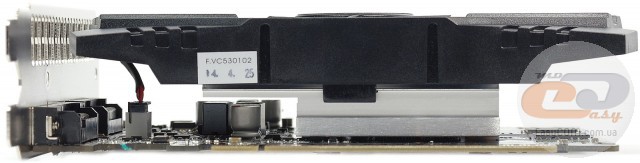

Inno3D GeForce GT 740 OC 1GB укомплектована фірмовою системою охолодження, яка виконана за «нереференсним» дизайном та займає два слоти для карт розширення. Довжина друкованої плати разом зі встановленою СО збільшується всього до 159 мм, що забезпечує її сумісність навіть із компактними корпусами.

Inno3D GeForce GT 740 OC

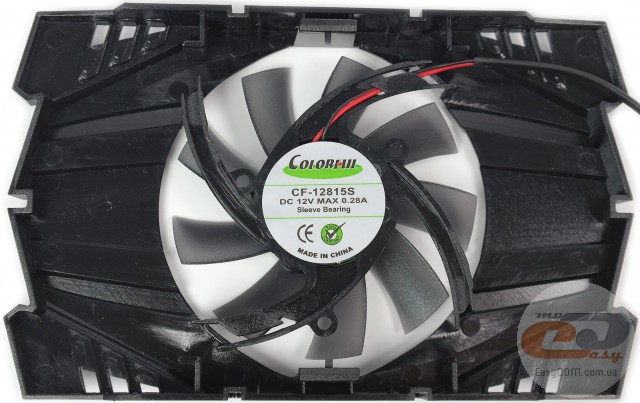

На верхньому захисному пластиковому кожусі встановлений вентилятор Colorful CF-12815S (12 В, 0,28 А) на основі підшипника ковзання з лопатями із сірого напівпрозорого пластику, діаметр яких становить 74 мм.

Inno3D GeForce GT 740 OC

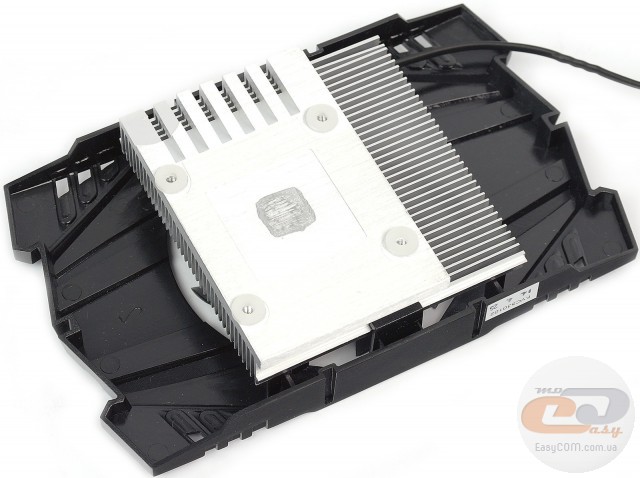

Для відведення та розсіювання тепла використовується невеликий алюмінієвий радіатор з поздовжнім розташуванням ребер. Він контактує з графічним чіпом прямо через тонкий шар термопасти. Для захисту кристала від відколів при встановленні СО застосовуються чотири пластикові шайби. Силові елементи підсистеми живлення та мікросхеми пам'яті позбавлені якого-небудь додаткового охолодження.

Inno3D GeForce GT 740 OC

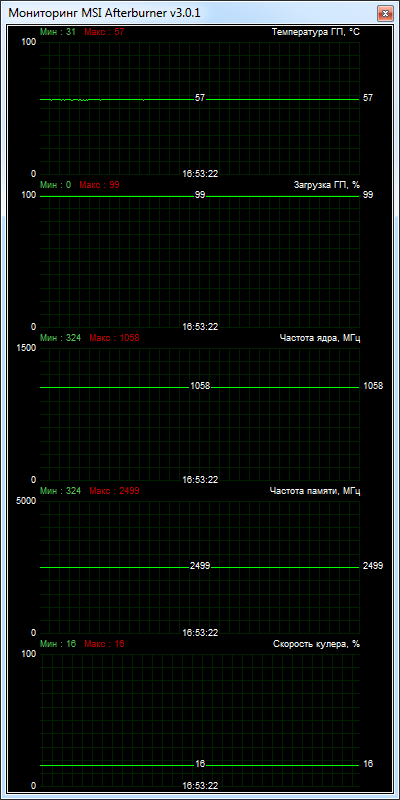

Для моніторингу показників використовувалася програма MSI Afterburner 3.0.1. При цьому відзначимо, що в даній відеокарті можливість регулювання швидкості обертання вентилятора була відсутня. Тому незалежно від навантаження кулер постійно обертався зі швидкістю 1820 об/хв. У такому режимі, при виконанні стрес-тестів FurMark, температура графічного ядра не перевищувала 57°С. Рівень шуму системи охолодження при цьому можна було охарактеризувати як «тихий».

Inno3D GeForce GT 740 OC

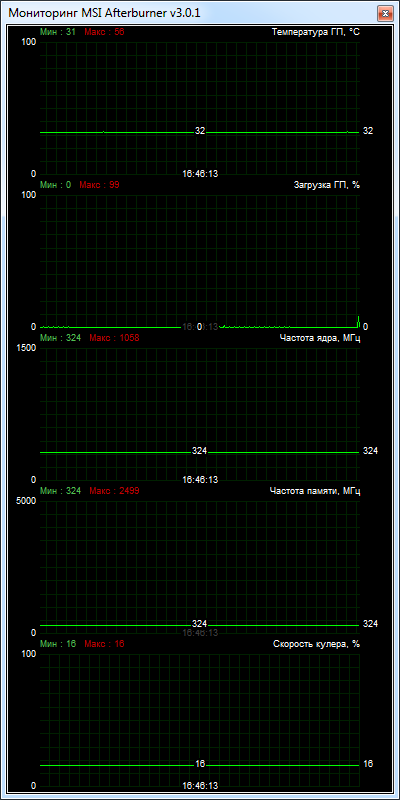

Після переходу в режим простою частота GPU автоматично знизилася, а його температура опустилася до 32°С. Оскільки швидкість обертання вентилятора при цьому абсолютно не змінилася, то й створюваний ним шум залишився на тому ж низькому рівні, що й при максимальному навантаженні.

У цілому можна сказати, що дана система охолодження відмінно себе показала, продемонструвавши прекрасну ефективність навіть при виконанні стрес-тестів, залишаючись при цьому максимально тихою.

Тестування
