Огляд і тестування зв'язки із двох відеокарт HIS 7790 iCooler Turbo 1GB GDDR5 PCI-E DP/2xDVI/HDMI у режимі AMD CrossFireX

Незважаючи на те, що відеокарти AMD Radeon HD 7790 були представлені півроку тому, вони як і раніше зберігають лідируючі позиції серед дискретних відеоприскорювачів вартістю від 100 до 150 доларів. Причиною тому є відмінне співвідношення ціни та можливостей. Крім того, AMD Radeon HD 7790 відрізняються невеликими розмірами, а також мають порівняно невисоке енергоспоживання. Це робить їх досить привабливою купівлею для тих, хто збирає компактні й тихі конфігурації. Та й самі виробники мають можливість експериментувати із системами охолодження, а також заводською оптимізацією параметрів швидкості відеоядра та пам'яті.

Тому достаток моделей AMD Radeon HD 7790, представлених сьогодні на ринку комп'ютерних комплектуючих, дійсно вражає. У нашій тестовій лабораторії вже встигли побувати кілька з них, і зокрема рішення від такого відомого виробника як HIS. Але асортимент 7790-их в HIS не обмежується лише однією моделлю HIS Radeon HD 7790 iPower IceQ X² Turbo. Не менш цікавою є і відеокарта HIS 7790 iCooler Turbo 1GB GDDR5 PCI-E DP/2xDVI/HDMI, з якою ми хочемо познайомити вас у даному огляді. На багатьох ресурсах, а також на полицях магазинів її можна зустріти під більш простою і приємною вуху назвою - HIS Radeon HD 7790 iCooler Turbo. Її ми і будемо надалі використовувати при описі можливостей відеокарти.

HIS H779FT1GD

Специфікація:

Модель

HIS 7790 iCooler Turbo 1GB GDDR5 PCI-E DP/2xDVI/HDMI

(HIS H779FT1GD)

Графічне ядро

AMD Bonaire

Кількість універсальних шейдерних процесорів

896

Підтримувані API і технології

DirectX 11.1, DirectCompute 11, OpenGL 4.2, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD PowerPlay, AMD PowerTune, AMD Eyespeed, AMD ZeroCore

Частота ядра, МГц

1075

Частота пам'яті (ефективна), МГц

1600 (6400)

Обсяг пам'яті, ГБ

1

Шина пам'яті, біт

128

Тип пам'яті

GDDR5

Тип шини

PCI Express 3.0

Максимальна роздільна здатність

Цифрова - до 4096 x 2160

Аналогова - до 2560 x 1600

Виходи

1 х DVI-D

1 х DVI-I

1 х HDMI

1 х DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Розміри, мм

224 х 127 х 39

Рекомендована потужність блока живлення, Вт

500

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU

Сайт виробника

HIS



Все цены на HIS+H779FT1GD

Упаковка та комплект поставки

HIS H779FT1GD

Відеокарта постачається в барвистій упаковці середніх розмірів. В оформленні використані звичні для продукції HIS кольори. У нижній частині нанесені логотипи, які вказують на обсяг і тип використовуваної відеопам'яті (1 ГБ GDDR5), специфікацію внутрішнього інтерфейсу (PCI Express 3.0 x16), підтримку роздільної здатності Ultra HD і технології AMD Eyefinity. Зверху можна виявити фірмовий логотип з написом «Turbo», який свідчить про наявність заводської оптимізації ключових параметрів графічного адаптера.

HIS H779FT1GD

На звороті наводиться повний перелік підтримуваних технологій і список роз’ємів, розташованих на інтерфейсній панелі відеоприскорювача.

HIS H779FT1GD

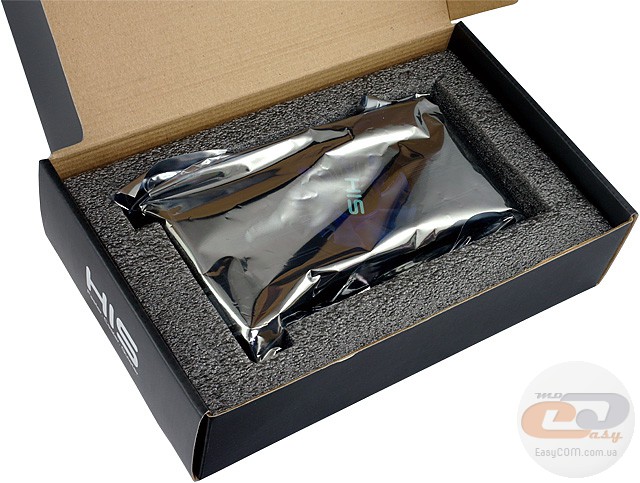

Усередині упаковки знаходиться чорна коробка із твердого картону, яка оберігає HIS Radeon HD 7790 iCooler Turbo від можливих пошкоджень. До надійності фіксації в ній відеокарти немає ніяких питань.

HIS H779FT1GD

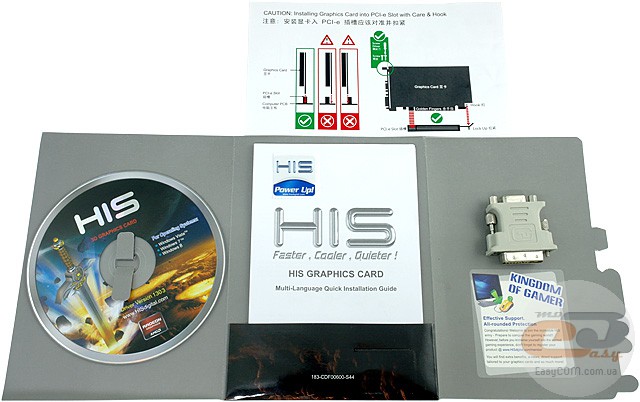

У коробці з тестованим рішенням ми виявили:

  • посібник користувача;
  • наклейку з логотипом компанії;
  • диск із драйвером та утилітами;
  • перехідник DVI-I-to-VGA.

Даний комплект поставки можна назвати оптимальним і стандартним для відеокарти подібного класу. Відзначимо наявність перехідника для підключення аналогового монітора та відсутність містка AMD CrossFireX, який при необхідності доведеться купувати окремо.

Зовнішній вигляд

HIS H779FT1GD

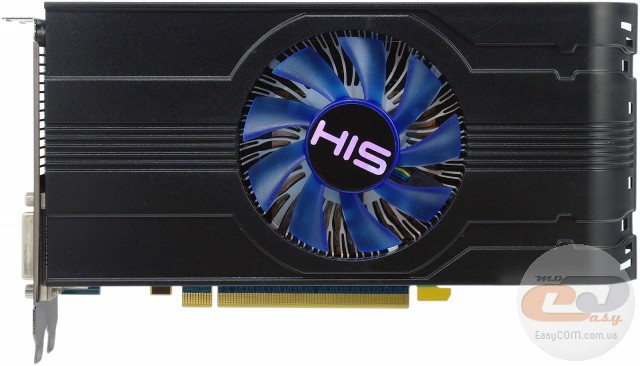

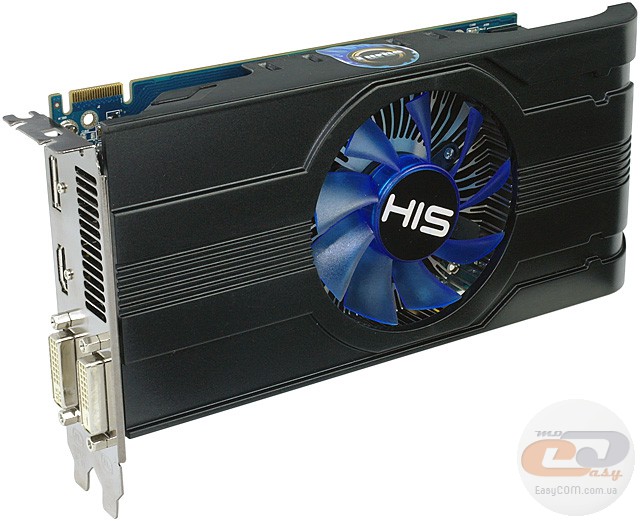

HIS Radeon HD 7790 iCooler Turbo має звичний дизайн для рішень, що містять у своїй назві приставку «iCooler». Уся відеокарта закрита великим чорним кожухом, позбавленим яких-небудь декоративних елементів. Саме через нього довжина пристрою становить 224 мм.

HIS H779FT1GD

Щоправда, для нас так і залишилося загадкою, для чого було робити кожух таким великим. На даному знімку видно, що він помітно виступає за межі друкованої плати, тим самим необґрунтовано збільшуючи габарити відеокарти. Та й із технічної точки зору така конфігурація фактично ніяк не впливає на розподіл повітряних потоків під кожухом.

HIS H779FT1GD

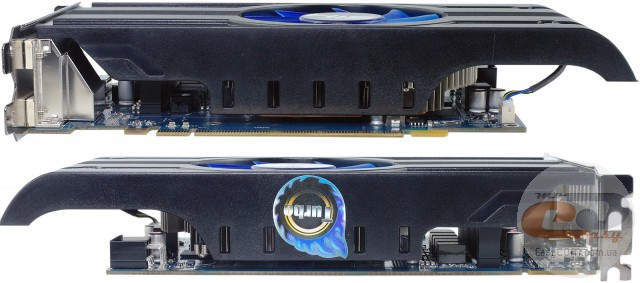

Благо, на інших розмірах новинки це ніяк не позначилося. Зокрема, її висота рівна 127 мм, а ширина - 39 мм, що характерно для більшості моделей AMD Radeon HD 7790 від інших виробників. Забігаючи вперед, скажемо, що застосовувана тут система охолодження не відрізняється особливою масивністю, тому відмова від ребер жорсткості - цілком логічне рішення.

HIS H779FT1GD

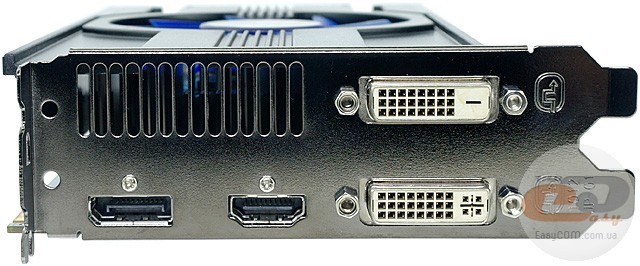

Для виведення зображення на HIS Radeon HD 7790 iCooler Turbo передбачений наступний набір інтерфейсів:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Такий комплект портів можна вважати оптимальним, оскільки він охоплює дуже широке коло відеоінтерфейсів і дозволить підключати монітори різних типів.

Підтримуються наступні роздільні здатності:

  • цифрова - до 4096 x 2160;
  • аналогова - до 2560 x 1600.

Друкована плата й елементна база

HIS H779FT1GD

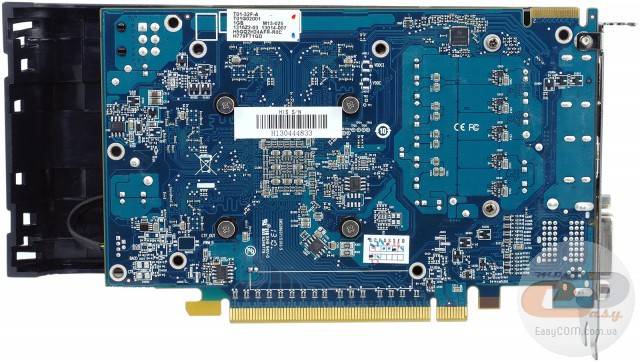

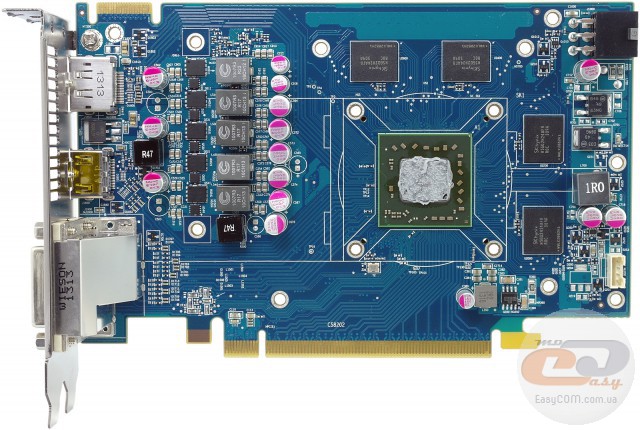

В HIS Radeon HD 7790 iCooler Turbo виробник використовував еталонний дизайн друкованої плати. Різниця між тестованою моделлю та «референсом» криється тільки в кольорі текстоліту - тут він синій.

HIS H779FT1GD

HIS H779FT1GD

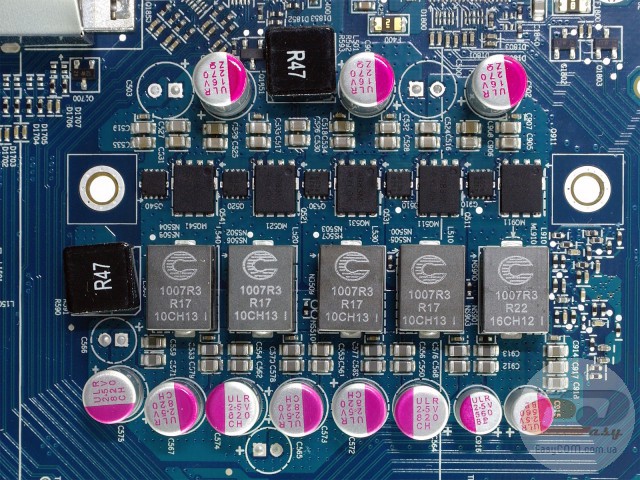

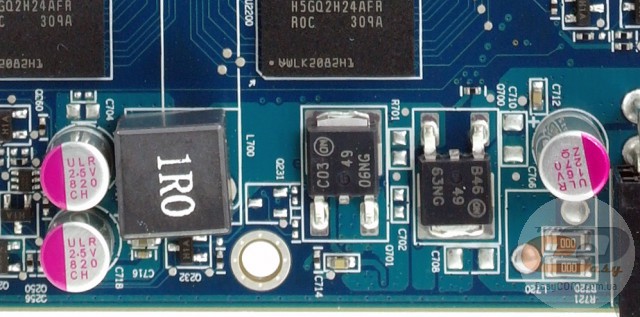

Система живлення ключових вузлів відеокарти виконана за стандартною для рішень AMD Radeon HD 7790 схемою - 4+1+1 (для GPU, PLL і чіпів пам'яті відповідно). Нагадаємо, що в «нереференсній» HIS Radeon HD 7790 iPower IceQ X² Turbo виробник для живлення GPU використовував на дві фази більше.

Незважаючи на еталонний дизайн відеокарти, у всіх колах встановлені досить якісні елементи - твердотільні конденсатори та дроселі з феритовими сердечниками в закритому корпусі.

HIS H779FT1GD

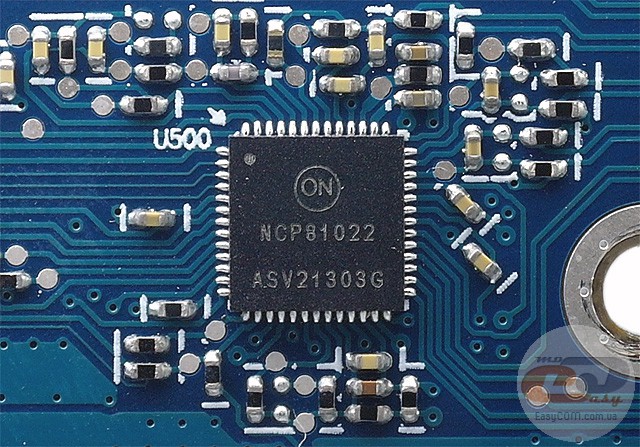

У якості ШІМ-контролера перетворювача живлення відеоядра виступає мікросхема NCP81022. На жаль, докладна технічна інформація щодо цього чіпа залишається закритою й досі, тому про якісь конкретні його особливості повідомити не можемо. Відзначимо лише, що він часто зустрічається як на «референсних», так і на модифікованих моделях AMD Radeon HD 7790.

HIS H779FT1GD

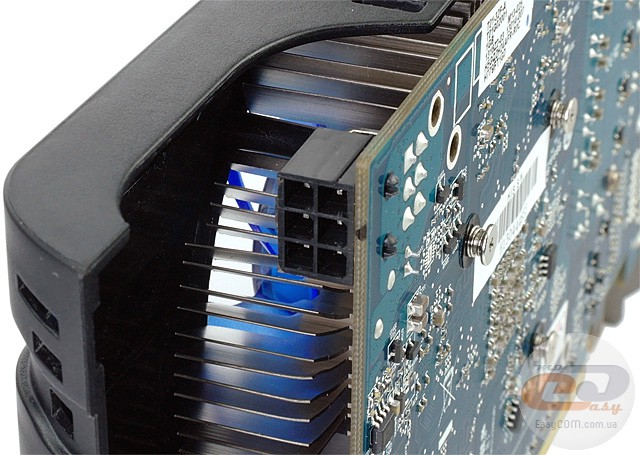

Крім слота PCI Express х16, живлення відеокарти забезпечується через один додатковий 6-контакний роз’єм, розташований на торці графічного адаптера. Через нависаючий довгий кожух доступ до нього трохи незручний.

HIS H779FT1GD

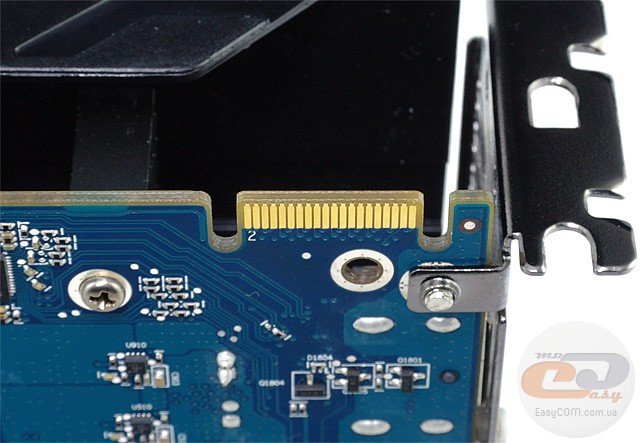

Модель HIS Radeon HD 7790 iCooler Turbo оснащена роз’ємом для підключення містка AMD CrossFireX, який дозволить поєднувати два подібні прискорювачі для спільних розрахунків графічних ефектів.

HIS H779FT1GD

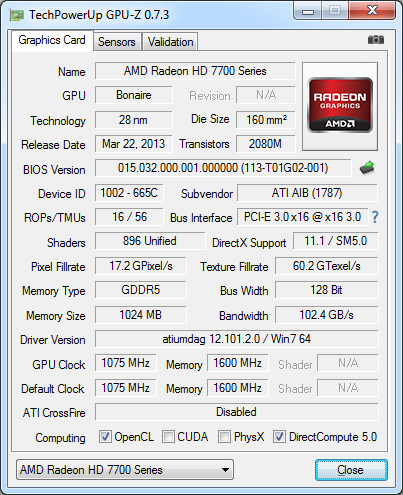

В основі HIS H779FT1GD лежить графічний чіп AMD Bonaire, виготовлений за 28-нм техпроцесом, який складається з 896 універсальних шейдерних конвеєрів і включає 16 блоків растеризації та 56 блоків текстурування. Частота роботи графічного ядра рівна 1075 МГц проти 1000 МГц у моделі еталонного дизайну.

HIS H779FT1GD

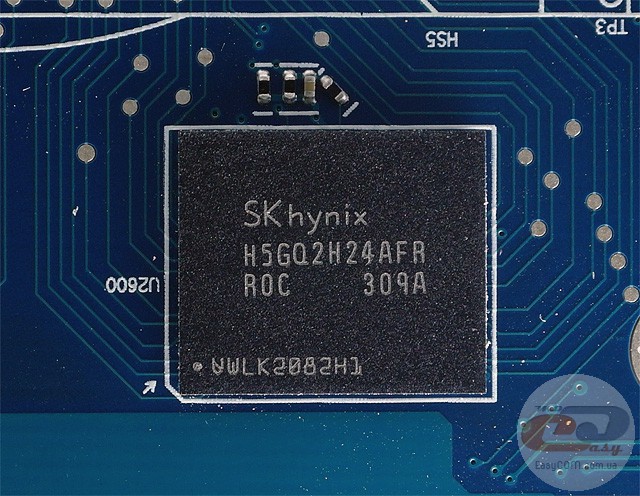

Пам'ять відеокарти HIS Radeon HD 7790 iCooler Turbo, загальний обсяг якої становить 1 ГБ, набрана за допомогою 4-х чіпів H5GQ2H24AFR R0C виробництва компанії SK Hynix. Їхня номінальна ефективна частота становить 6000 МГц. Завдяки заводській оптимізації параметрів, на моделі HIS Radeon HD 7790 iCooler Turbo це значення збільшене до 6400 МГц. Обмін даними здійснюється за допомогою 128- бітної шини, пропускна здатність якої досягає 102,4 ГБ/с.

Система охолодження

HIS H779FT1GD

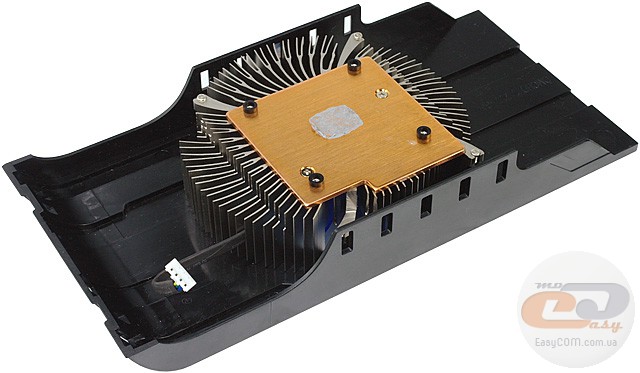

Система охолодження складається з основного кулера із прикріпленим до нього кожухом, а також невеликого радіатора, який закриває силову частину підсистеми живлення GPU/PLL.

HIS H779FT1GD

HIS H779FT1GD

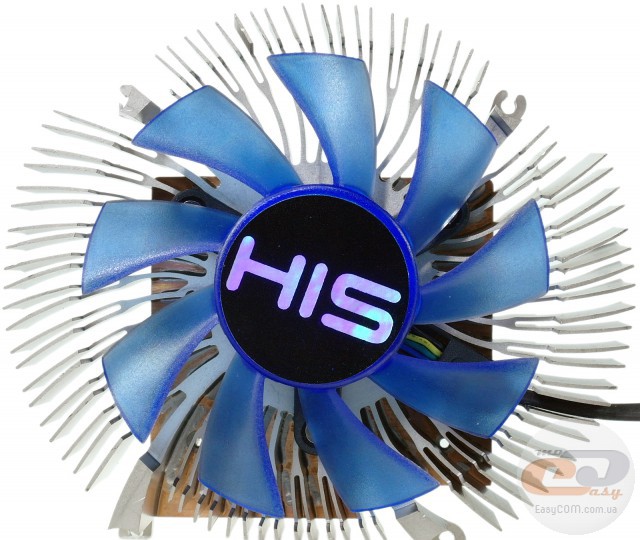

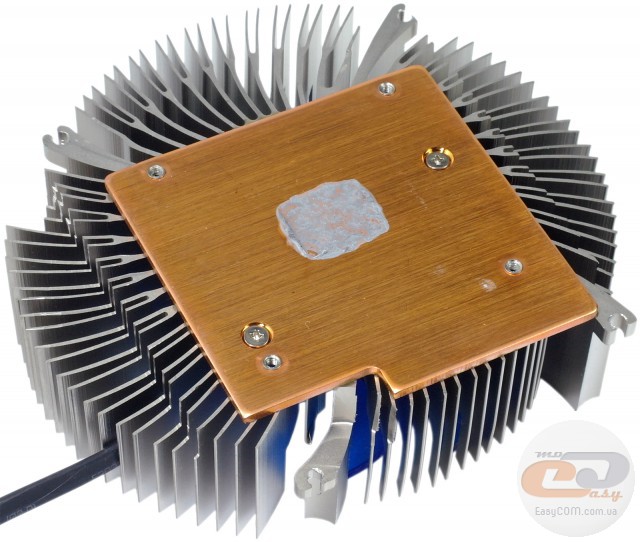

Кулер являє собою алюмінієвий радіатор, ребра якого розходяться віялом від центру. Основою служить мідна пластина з не найкращою обробкою поверхні (помітні борозни, залишені фрезою). У центрі радіатора кріпиться 9-лопатевий класичний осьовий вентилятор з діаметром крильчатки 76 мм. Чесно кажучи, на тлі кулерів, встановлених на ASUS Radeon HD 7790 DirectCU II OC і HIS Radeon HD 7790 iPower IceQ X² Turbo, використовувана тут система охолодження виглядає досить простою і викликає побоювання із приводу ефективності своєї роботи.

HIS H779FT1GD

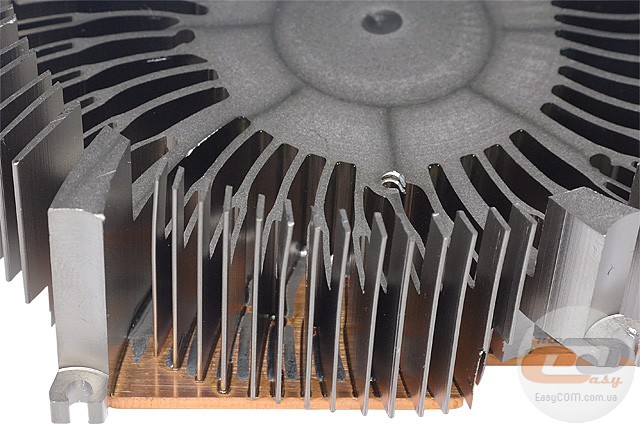

До основи ребра радіатора кріпляться за допомогою пайки. Відзначимо, що мідна пластина не контактує із чіпами пам'яті, тому їхнє охолодження здійснюється тільки за допомогою повітряних потоків, які виходять від обертання вентилятора.

А тепер подивимося, як така система охолодження працює на практиці. Для моніторингу показників роботи відеокарти використовувалася утиліта MSI Afterburner.

HIS H779FT1GD

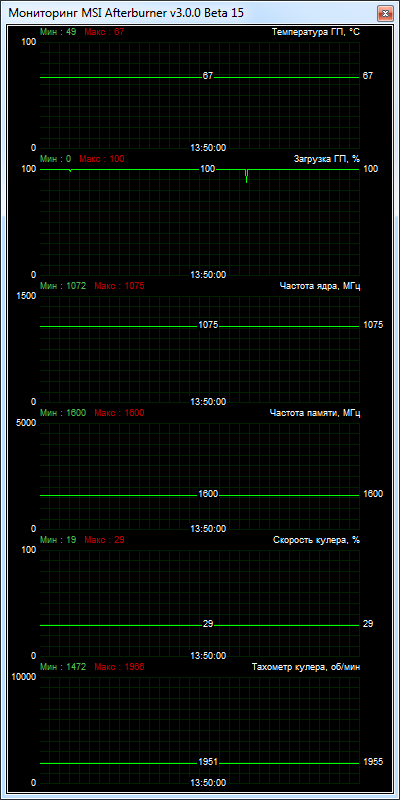

В автоматичному режимі при тривалому максимальному навантаженні температура графічного ядра не перевищувала позначки 67 °С, що є хорошим результатом для продукту такого рівня. Вентилятор працював на 29% своїй потужності (близько 1950 об/хв за даними вбудованого тахометра), при цьому його не було чутно на тлі інших компонентів системи.

HIS H779FT1GD

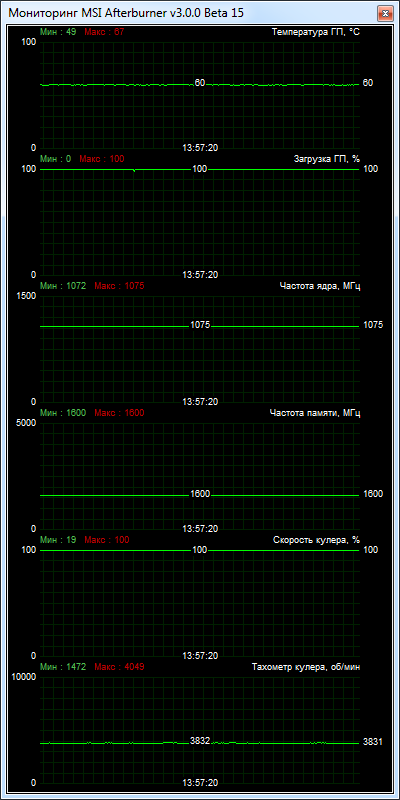

У режимі максимальної швидкості обертання вентилятора (близько 3830 об/хв за даними вбудованого тахометра), температура GPU знизилася до 60 °С. Створюваний шум був дуже помітним на загальному тлі й зовсім некомфортним для тривалого проводження часу за комп'ютером. Однак даний режим активувався навмисно й у реальних умовах експлуатації при автоматичному регулюванні швидкості обертання лопатей вентилятора він малоймовірний.

HIS H779FT1GD

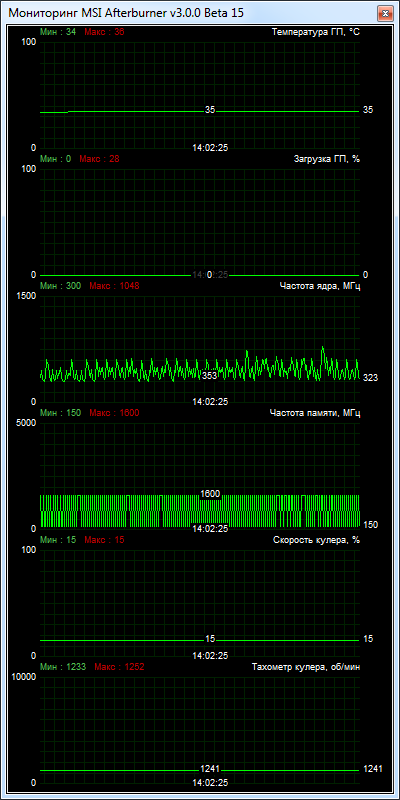

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижуються, що приводить до меншого енергоспоживання й тепловиділення. Вентилятор у такому режимі обертається зі швидкістю, яка становить усього 15% від максимальної (близько 1240 об/хв за даними вбудованого тахометра). При цьому не виробляється практично ніякого шуму, а температура GPU не перевищує 35°С.

Із усього цього можна зробити висновок, що наші побоювання із приводу ефективності встановленої тут системи охолодження були даремними. Незважаючи на простоту конструкції, кулер добре справляється зі своїм завданням. У плані шуму також немає особливих претензій: на штатних налаштуваннях відеокарта працює досить тихо. Дискомфорт може виникнути тільки якщо HIS Radeon HD 7790 iCooler Turbo буде експлуатуватися в комп'ютерних корпусах з поганою вентиляцією або ж при подальшій оптимізації параметрів відеоприскорювача. У цьому випадку створюваний шум уже буде різнитися на загальному тлі, хоча ефективність охолодження як і раніше буде залишатися на високому рівні.

Тестування

HIS H779FT1GD

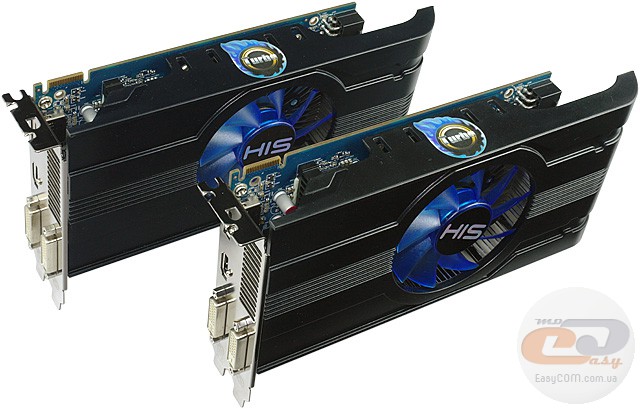

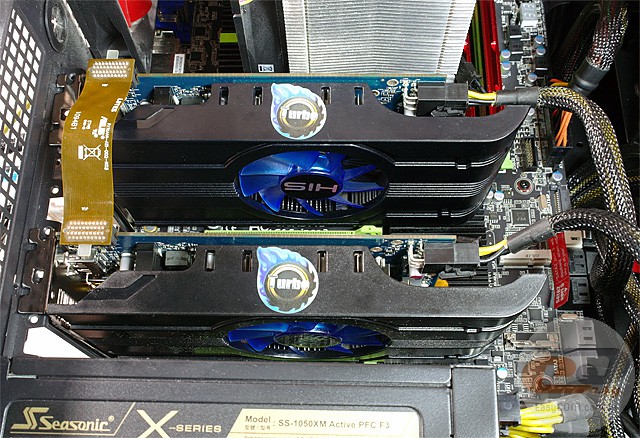

До нас на тестування потрапили відразу два однакові екземпляри відеокарти HIS Radeon HD 7790 iCooler Turbo, тому в другій частині огляду ми вирішили більш докладно розглянути перспективи використання їх у режимі AMD CrossFireX. Зокрема, нам стало цікаво, що вигідніше: придбати дві карти HIS Radeon HD 7790 iCooler Turbo або ж одну потужнішу приблизно тієї ж вартості?

Але для початку потрібно визначити приблизне коло конкурентів для зв'язки із двох HIS Radeon HD 7790 iCooler Turbo, які працюють у режимі AMD CrossFireX. Основним критерієм, безумовно, є загальна вартість. У роздробі HIS Radeon HD 7790 iCooler Turbo пропонують за ціною близько 125 доларів, тобто вся графічна підсистема обійдеться користувачу в 250 доларів.

Тепер подивимося, що ж можна придбати за цю суму на вітчизняному ринку комплектуючих серед більш продуктивних відеокарт. Як виявилося, вибір не дуже то і великий: NVIDIA GeForce GTX 660 Ti 2 GB GDDR5 (близько 235 доларів) і AMD Radeon HD 7870 2 GB GDDR5 (близько 220 доларів). Також для порівняння були взяті й потужніші рішення: NVIDIA GeForce GTX 760 2 GB GDDR5 (близько 280 доларів) і AMD Radeon HD 7950 3 GB GDDR5 (близько 290 доларів). У дужках зазначена середня вартість відеокарт. Тобто ми не брали до уваги найдешевші та «топові» моделі, щоб більш об'єктивно проаналізувати отримані результати саме з позиції рядового користувача.
