Огляд і тестування відеокарти HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

10-05-2015

В 2009 році був анонсований графічний адаптер AMD Radeon HD 5450, оснований на 40-нм ядрі AMD Cedar. Здавалося б, що при сучасних темпах розвитку технологій у сфері побудови відеокарт, він уже безнадійно застарів і заслужив своє місце лише в музеї. Проте на ринку усе ще залишаються моделі даного відеоприскорювача від різних вендорів. Чи варто дивитися в їхню сторону і для яких цілей їх можна використовувати в сучасних комп'ютерах? Чи можуть вони нав'язати конкуренцію вбудованим в актуальні процесори відеоядрам? Давайте спробуємо розібратися в цьому на прикладі відеокарти HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA.

Відразу ж у голову приходить думка, що в сучасних умовах дана модель може стати доповненням до бюджетного процесора без вбудованого відеоядра (наприклад, AMD Athlon X2 340 або CPU попередніх поколінь). Якщо у вас є набір застарілих, але усе ще досить продуктивних комплектуючих, які просто лежать без діла, то їх можна використати для складання компактного HTPC. Дана відеокарта виконана на низькопрофільній друкованій платі й може доповнити таку конфігурацію.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

Оскільки розглянутий графічний прискорювач HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA має досить довгу назву, в рамках даного матеріалу ми будемо використовувати спрощені його найменування: HIS 5450 Silence 1GB DDR3 або HIS H545HR1G.

Специфікація:

Модель

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

Графічне ядро

AMD Cedar

Техпроцес, нм

40

Кількість універсальних шейдерних процесорів

80

Підтримка технологій та API

DirectX 11.0, DirectCompute 11, Shader Model 5.0, OpenGL 3.2, OpenCL, AMD Stream, AMD CrossFireX, AMD Vision, AMD Eyefinity, AMD PowerPlay

Номінальна частота графічного ядра, МГц

650

Об’єм пам'яті, ГБ

1

Тип пам'яті

DDR3

Номінальна / ефективна частота відеопам'яті, МГц

500 / 1000

Ширина шини пам'яті, біт

64

Тип внутрішнього інтерфейсу

PCI Express 2.1 x16

Інтерфейси виведення зображення

1 х HDMI

1 x D-Sub

1 х DVI-I

Мінімальна потужність блока живлення, Вт

400

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

178 x 124 x 22 (183 x 70)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU

Сайт виробника

HIS

Упаковка та комплектація

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

Графічний прискорювач постачається в невеликій упаковці зі щільного картону. У її оформленні переважає білий колір і барвисті піктограми. На лицьовій стороні присутній логотип компанії-виробника, стилізоване зображення меча Екскалібур і позначка про наявність повністю пасивної системи охолодження.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

На бічній грані перерахований комплект поставки HIS H545HR1G і зазначені ключові технічні характеристики. Окремо відзначена наявність у наборі низькопрофільних заглушок інтерфейсної панелі.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

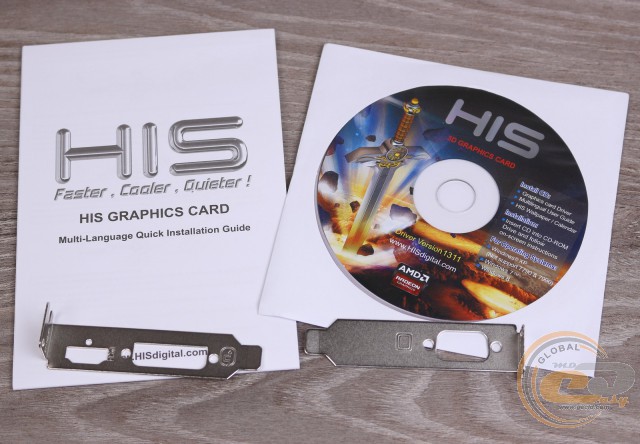

У коробці із графічним прискорювачем знаходяться наступні аксесуари:

  • диск із програмним забезпеченням і драйверами;
  • короткий посібник користувача;
  • дві додаткові заглушки інтерфейсної панелі для встановлення відеокарти в малогабаритні корпуси.

Враховуючи, що модель HIS 5450 Silence 1GB DDR3 обладнана розповсюдженими роз’ємами, присутня можливість підключити практично будь-який цифровий або аналоговий монітор, телевізор чи проектор. Одним із важливих компонентів для відеокарт даного класу є компактні заглушки інтерфейсної панелі, тому дуже добре, що виробник включив їх у комплект поставки.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

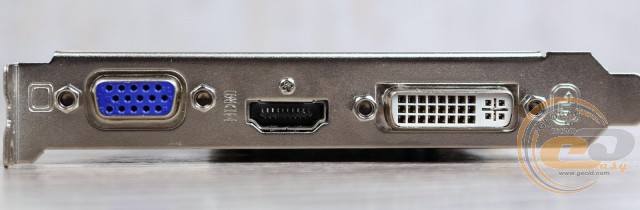

На інтерфейсній панелі відеокарти HIS 5450 Silence 1GB DDR3 розташовані наступні роз’єми:

  • 1 х HDMI;
  • 1 x D-Sub;
  • 1 х DVI-I.

Як уже згадувалося раніше, такий набір є одним із найзручніших і не вимагає використання додаткових адаптерів.

Підтримуються наступні роздільні здатності:

  • цифрова − до 2560 x 1600;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

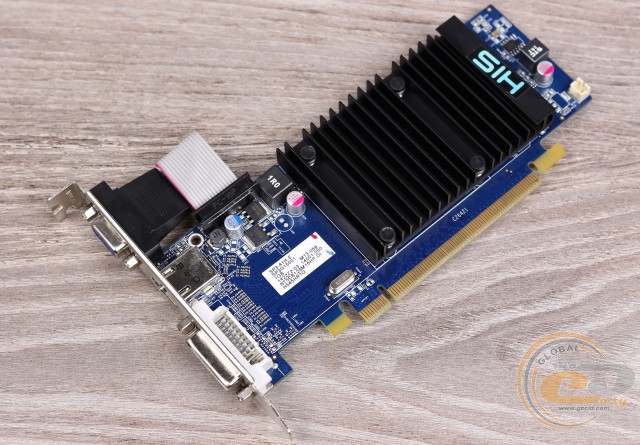

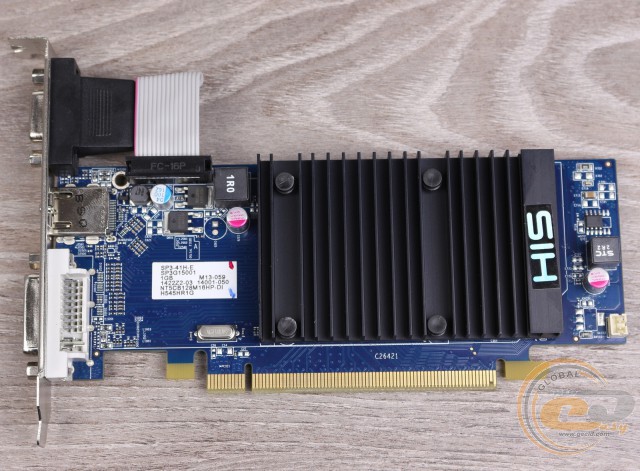

Графічний прискорювач виконаний на низькопрофільній друкованій платі, довжина якої становить 183 мм, а висота – 70 мм (згідно з вимірами в нашій тестовій лабораторії).

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

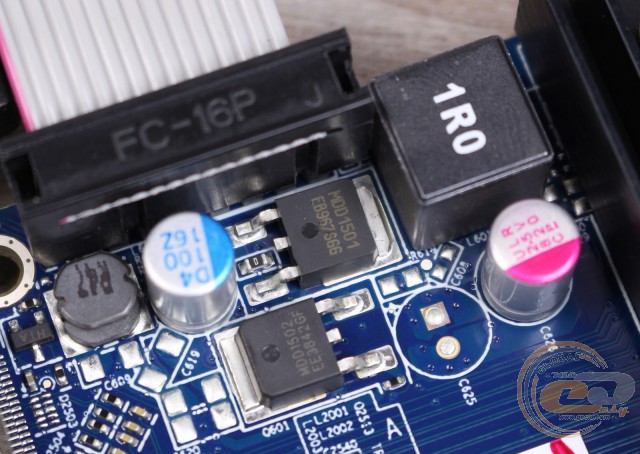

Система живлення GPU складається з однієї фази. При цьому відзначаємо застосування надійних твердотільних конденсаторів, незважаючи на бюджетний клас самого адаптера. Для забезпечення живлення використовується тільки слот PCI Express 2.1 x16, а підключення додаткових конекторів PCIe не потрібне зовсім.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

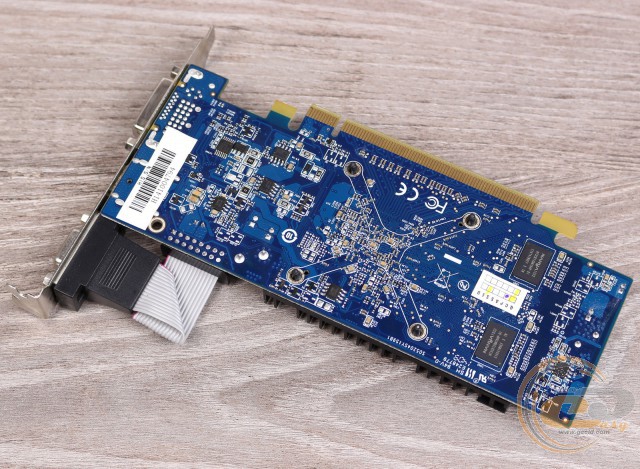

На зворотну сторону текстоліту винесені два із чотирьох чіпів відеопам'яті, кілька елементів підсистеми живлення та кріплення системи охолодження. Ще тут є дві наклейки з технічною інформацією. Відзначимо, що роз’єм D-Sub підключений за допомогою гнучкого шлейфа, тому він може бути від’єднаний зовсім для зменшення габаритів графічного прискорювача або перенесений на сусідній слот (для цього саме й пригодяться комплектні заглушки інтерфейсної панелі).

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

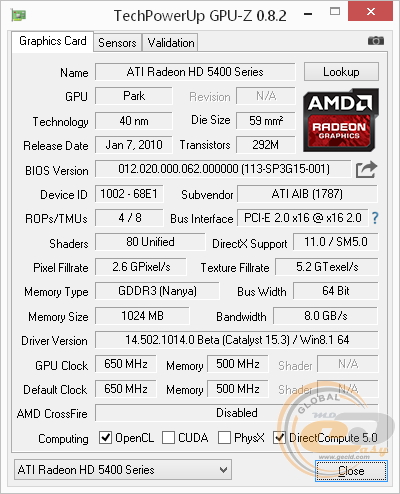

«Серцем» відеокарти є графічний чіп AMD Cedar (AMD Radeon HD 5450), виконаний за 40-нм техпроцесом. До його складу входять 80 універсальних шейдерних конвеєрів, 8 текстурних блоків і 4 блоки растеризації. Номінальна частота роботи GPU при навантаженні становить 650 МГц.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

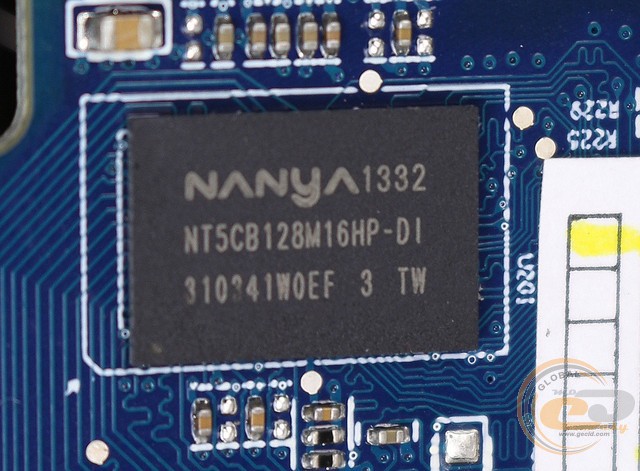

Графічний прискорювач обладнаний 1 ГБ відеопам'яті формату DDR3, набраної за допомогою чотирьох чіпів Nanya NT5CB128M16HP-DI ємністю 2 Гбіт кожний. Вони працюють на ефективній частоті 1000 МГц і обмінюються даними з GPU через 64-бітну шину із пропускною здатністю 8 ГБ/с.

Система охолодження

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

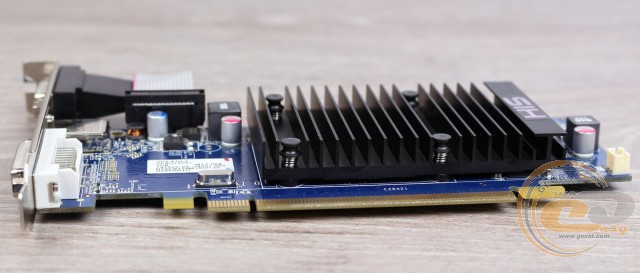

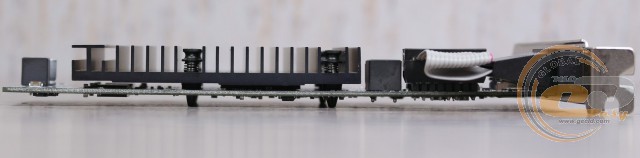

Відеокарта HIS H545HR1G обладнана пасивною системою охолодження, яка займає всього один слот для карт розширення. Для відведення та розсіювання тепла використовується невеликий алюмінієвий радіатор, пофарбований у чорний колір.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

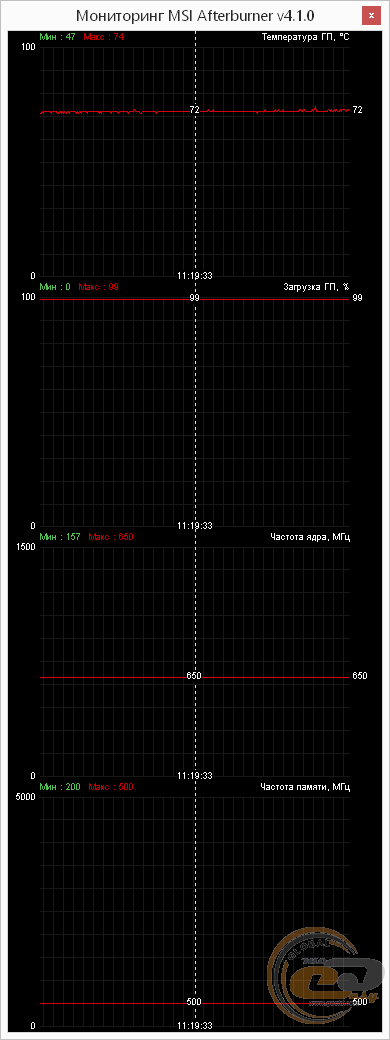

Зняття показів датчиків при запуску стрес-тестів виконувалося програмою MSI Afterburner. При повному навантаженні температура GPU знаходилася на рівні 72°С. Таке значення є досить високим, але враховуючи особливості конструкції системи охолодження та її абсолютно безшумну роботу, воно не перевищує межі допустимого.

HIS 5450 Silence 1GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H545HR1G)

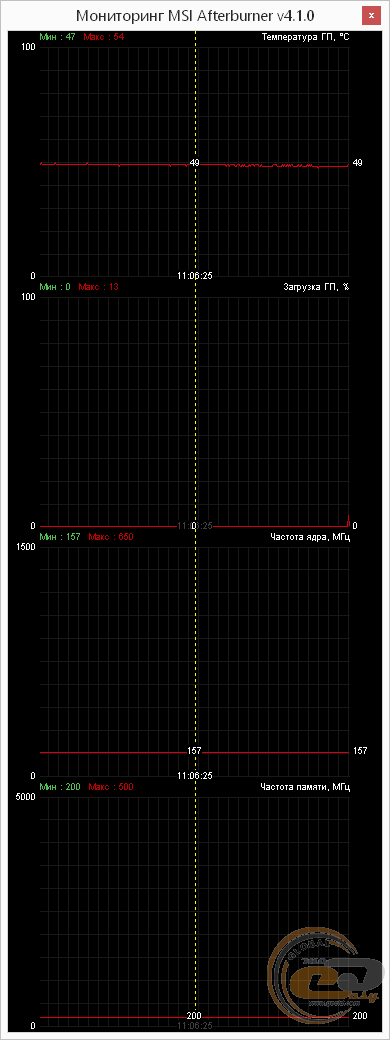

Після переходу в стан простою температура графічного ядра опустилася до 49°С. Таким чином, для ефективної й тривалої роботи відеокарти краще організувати додаткове обдування в корпусі, особливо якщо мова йде про компактний форм-фактор HTPC.
