Огляд і тестування відеокарти HIS R9 285 Mini IceQ X2 OC 2GB GDDR5 PCI-E DLDVI-I+DLDVI-D/DP/HDMI (H285QMC2GD)

Героїня даного огляду, відеокарта HIS R9 285 Mini IceQ X² OC 2GB GDDR5 PCI-E DLDVI-I+DLDVI-D/DP/HDMI (скорочено будемо іменувати HIS R9 285 Mini IceQ X² OC або HIS H285QMC2GD), виконана на основі представленого навесні 2014 року графічного прискорювача AMD Radeon R9 285, який прийшов на зміну AMD Radeon R9 280. В асортименті компанії HIS присутні кілька модифікацій згаданої вище моделі. Тестований варіант вигідно відрізняється серед них дещо зменшеними габаритами, що й відображено в його назві у вигляді приставки «Mini». До інших його переваг можна віднести наявність заводського розгону, фірмового кулера IceQ X² і якісної елементної бази, що в теорії робить модель вигідним придбанням. Однак не будемо поспішати з висновками й для початку ознайомимося з докладною специфікацією тестованої відеокарти.

Таблиця технічних характеристик графічного адаптера HIS R9 285 Mini IceQ X² OC:

Тестована модифікація AMD Radeon R9 285 вигідно відрізняється наявністю заводського розгону графічного ядра зі стандартних 918 до 938 МГц. А от підсистема відеопам'яті повністю відповідає еталонним вимогам: 2 ГБ GDDR5 з 256-бітною шиною й ефективною частотою 5500 МГц.

Упаковка та комплектація

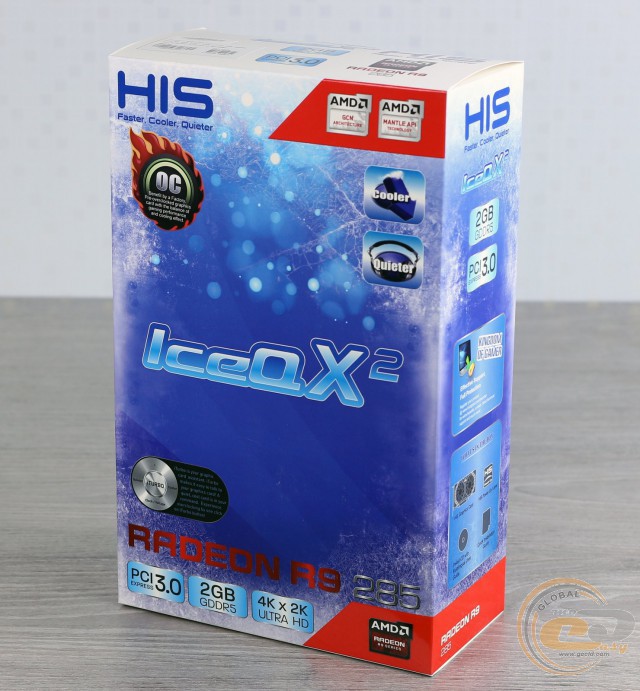

Новинка постачається в невеликій, вертикально орієнтованій коробці, оформленій у фірмовому стилі із застосуванням світло-блакитних тонів. Крім згадування про обсяг і тип використовуваної відеопам'яті, на лицьовій стороні відзначене застосування кулера IceQ X² і наявність у комплекті поставки ПЗ для керування роботою відеокарти (HIS iTurbo). Не забули зазначити й підтримку заводського розгону графічного ядра. Окремо зверніть вашу увагу на використання внутрішнього інтерфейсу PCI Express 3.0 і на підтримку виведення відео в надвисокій роздільній здатності 4096 х 2160 точок (4K Ultra HD).

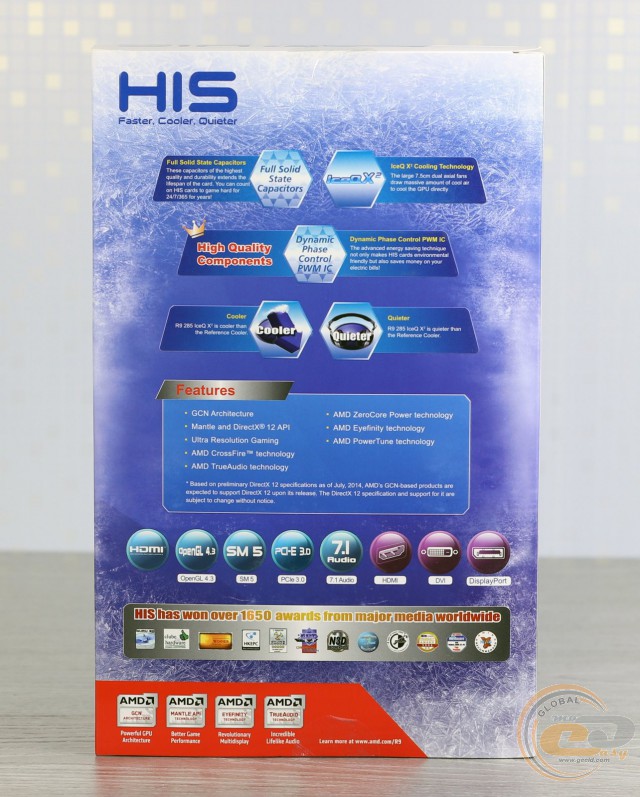

На звороті коробки знаходиться згадування про застосування тільки високоякісних твердотільних конденсаторів у дизайні друкованої плати HIS H285QMC2GD. Використовуваний же ШІМ-контролер підтримує активне перемикання фаз, що сприяє зниженню енергоспоживання в моменти простою або слабкого навантаження на відеокарту.

Список системних вимог до комп'ютера, у який планується встановлення даного графічного адаптера, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 500 Вт. Що ж стосується додаткового живлення, то новинка вимагає підключення двох 6-контактних кабелів PCIe.

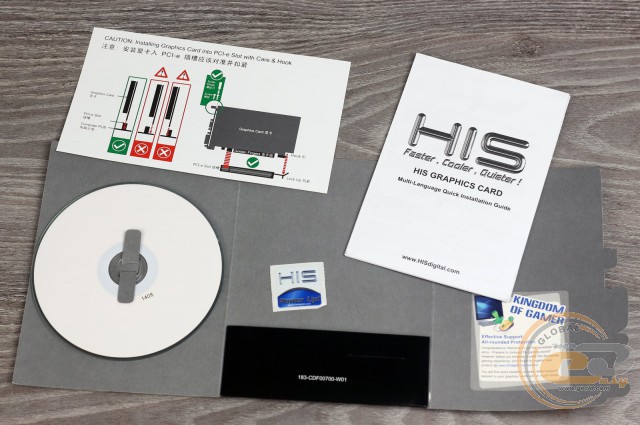

Комплект поставки тестованої моделі включає до свого складу тільки диск із драйверами та утилітами й посібник користувача. Тобто про такі додаткові аксесуари, як перехідник з DVI на D-Sub або перехідники для живлення відеокарти, користувачу доведеться подбати самостійно. Зроблено це з метою зменшити кінцеву вартість продукту.

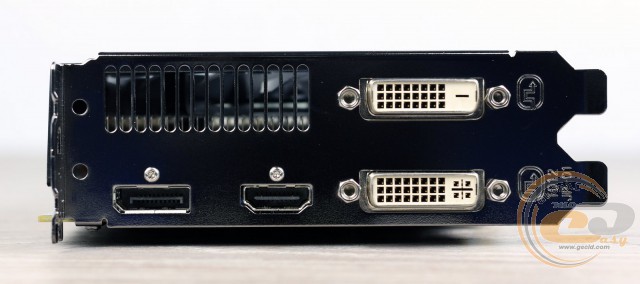

Для виведення зображення на тестованій новинці передбачений цілком стандартний набір відеовиходів:

• 1 х DVI-I;
• 1 х DVI-D;
• 1 х HDMI;
• 1 х DisplayPort.

Підтримуються наступні роздільні здатності:

• цифрова − до 4096 x 2160;
• аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

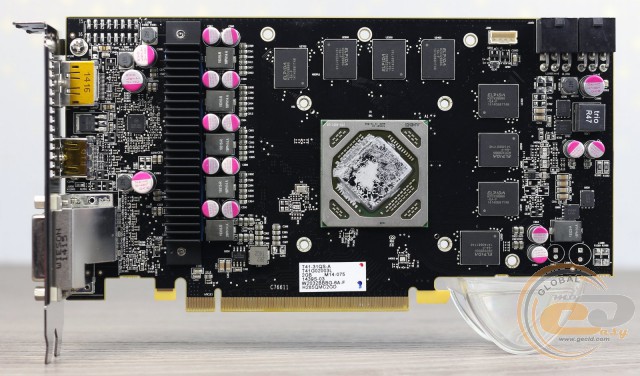

Для виробництва HIS H285QMC2GD була використана оригінальна друкована плата чорного кольору. Усі елементи на ній розташовані цілком стандартно: підсистема живлення графічного ядра − по ліву від нього сторону, тоді як компоненти підсистеми живлення відеопам'яті – по праву. Елементна база включає до свого складу винятково надійні твердотільні конденсатори, що повинно позитивно позначитися на терміні експлуатації.

Як бачимо, звичні роз’єми для містків AMD CrossFireX у цьому випадку відсутні, оскільки новинка підтримує роботу цієї технології за допомогою зв'язку відеокарт через слоти PCI Express x16.

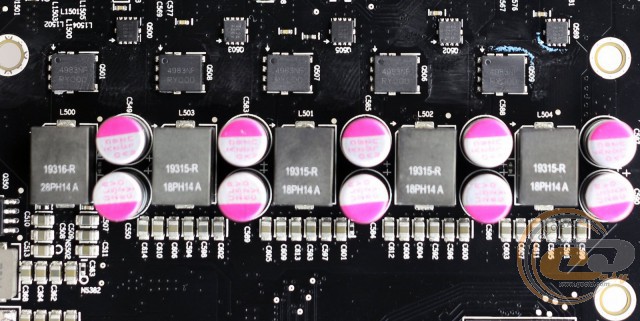

Живлення моделі HIS R9 285 Mini IceQ X² OC виконане за цілком звичною семифазною схемою, де п'ять фаз відведені для потреб графічного ядра, а ще дві − для чіпів пам'яті.

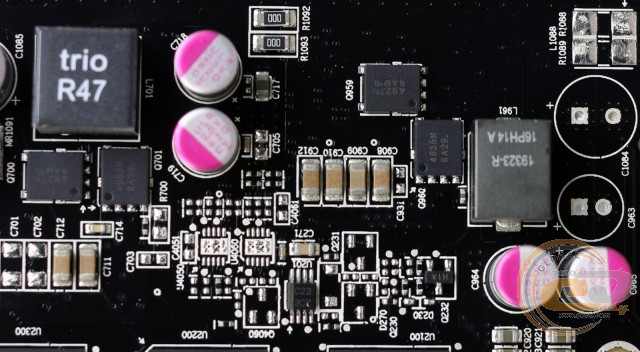

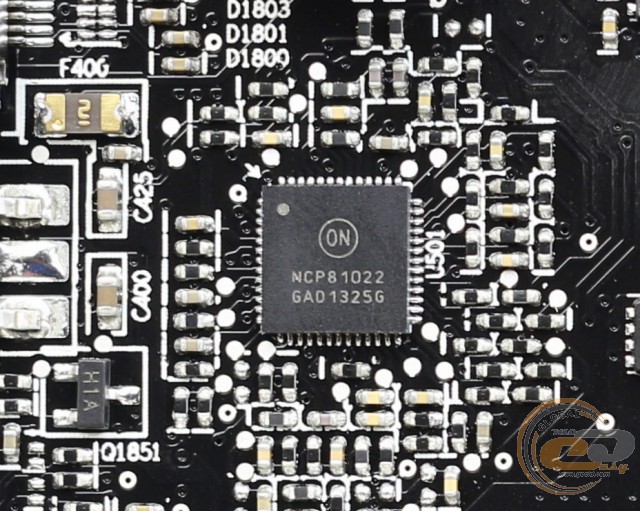

Підсистема живлення графічного ядра реалізована на цифровому ШІМ-контролері ON NCP81022, розташованому на лицьовій стороні друкованої плати.

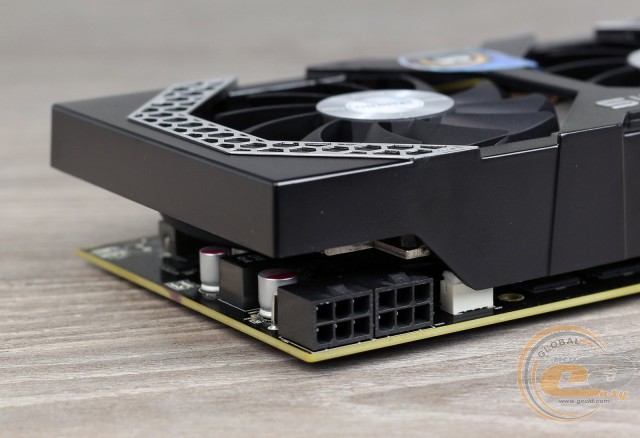

Крім слоту PCI Express 3.0 х16, живлення забезпечується через два додаткові роз’єми PCIe, розташовані на бічній стороні відеокарти. Відповідно до рекомендацій компанії AMD, обидва вони 6-контактні. Окремо відзначимо, що підключення та відключення кабелів PCIe у цьому випадку обходиться без яких-небудь проблем.

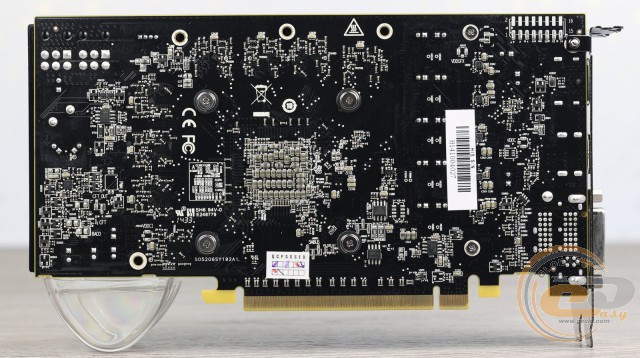

Зворотна сторона відеоприскорювача примітна наявністю додаткових мікросхем і кріпильних гвинтів системи охолодження. Оскільки однією з переваг новинки є її компактні габарити, то система охолодження не виступає за межі друкованої плати.

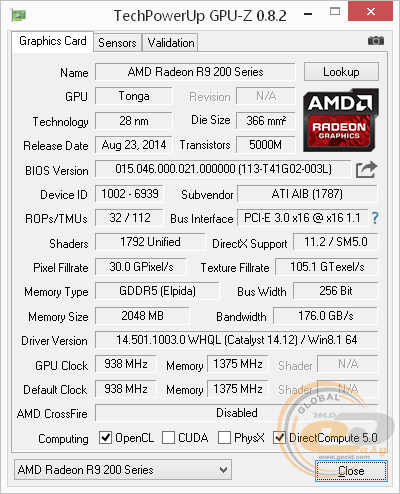

В основі HIS R9 285 Mini IceQ X² OC лежить графічний чіп AMD Radeon R9 285 (AMD Tonga Pro). Він виготовлений за нормами 28-нм техпроцесу і складається з 1792 універсальних шейдерних конвеєрів, 32 блоків растеризації та 112 текстурних блоків. Як ми вже згадували, частота графічного ядра була дещо підвищена щодо рекомендацій компанії AMD і становить 938 МГц.

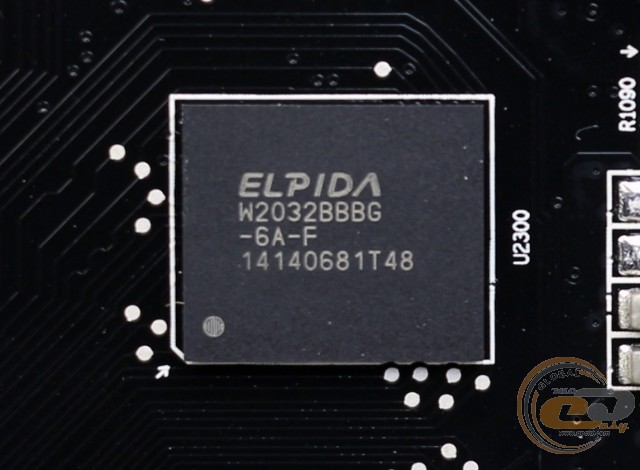

Пам'ять новинки, загальним обсягом 2 ГБ, набрана за допомогою 8-ми чіпів компанії ELPIDA ємністю 256 МБ кожний. Судячи з маркування (W2032BBBG-6A-F) і документації, їхня номінальна частота рівна 6 ГГц, хоча в нашому випадку вона була знижена до 5500 МГц. Це дозволяє сподіватися на хороший розгінний потенціал використовуваних мікросхем. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину, яка здатна пропускати 176 ГБ інформації за секунду.

Система охолодження

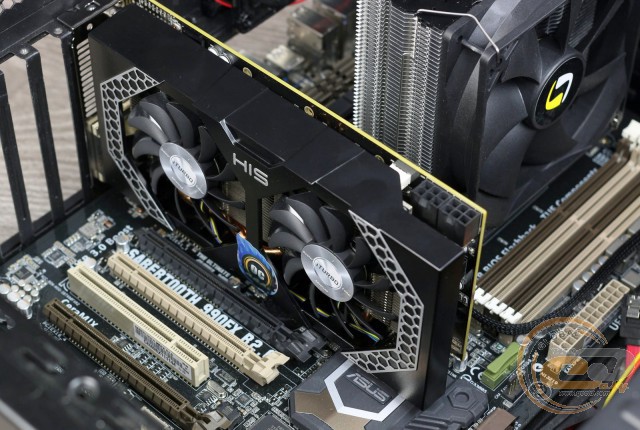

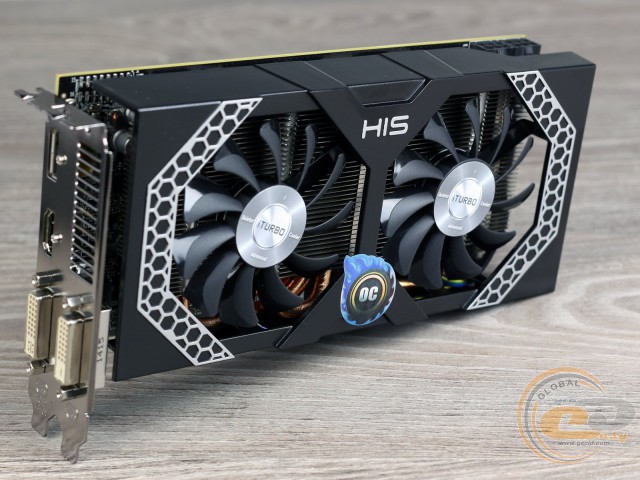

Як видно з назви графічного адаптера HIS R9 285 Mini IceQ X² OC, для його охолодження застосовується фірмовий кулер IceQ X². Загальна довжина відеоприскорювача зі встановленою двослотовою системою охолодження становить лише 21 см.

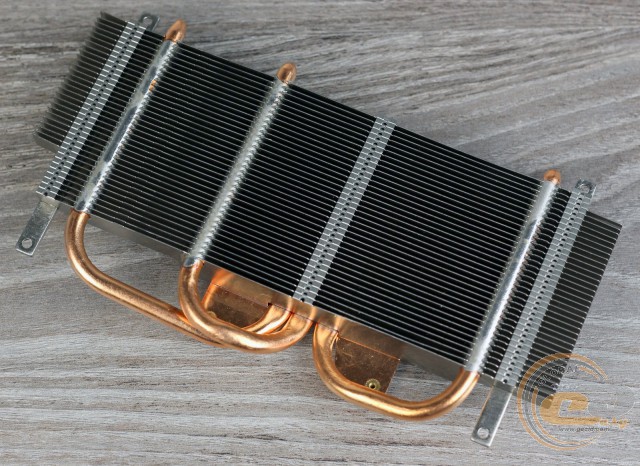

Сам охолоджувач складається з масивного односекційного радіатора, у конструкції якого застосовуються 36 алюмінієвих нікельованих пластин, двох осьових вентиляторів з діаметром крильчатки 76 мм і пластикового кожуха, який накриває всю конструкцію зверху.

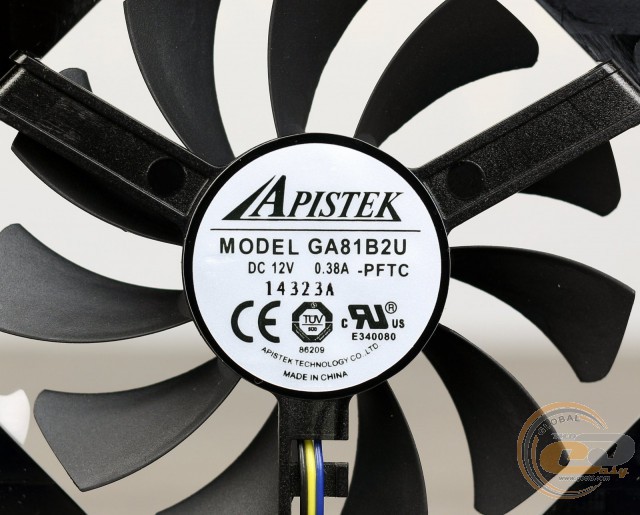

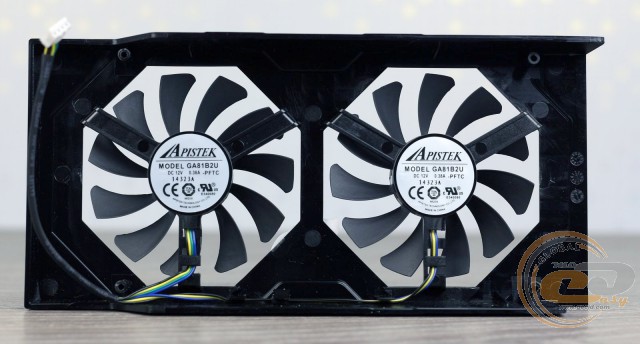

У якості пропелерів використовуються моделі Apistek GA81B2U з номінальною напругою 12 В і силою струму 0,38 А, що дає в підсумку потужність 4,56 Вт.

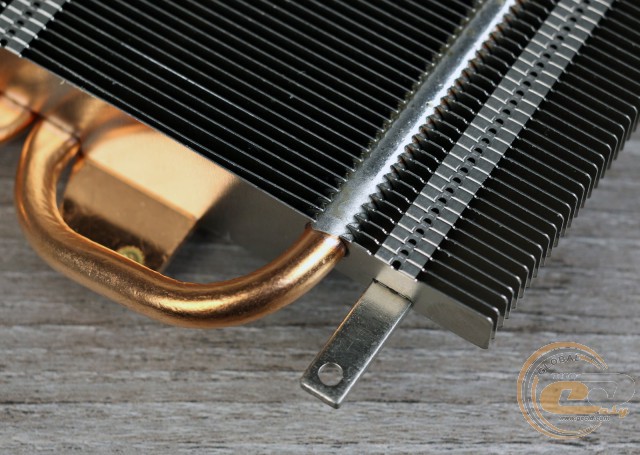

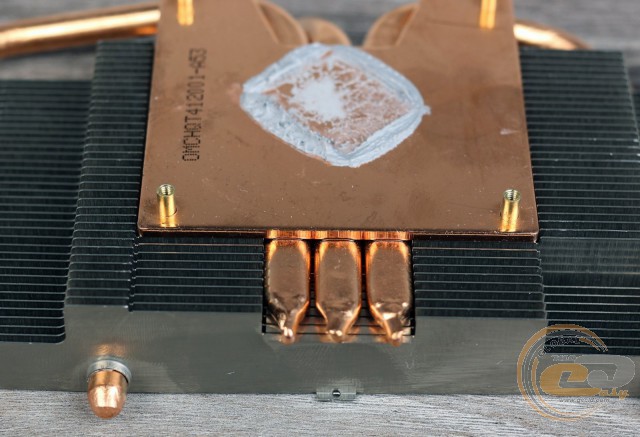

Для більш рівномірного розподілу тепла по всій площі радіатора використовуються три мідні теплові трубки діаметром 6 мм. На жаль, вони не покриті шаром нікелю, який служить для запобігання процесу окиснення міді при експлуатації й наступного падіння ефективності теплообміну. Із графічним процесором мідна основа системи охолодження контактує через невеликий шар термопасти.

Для підвищення ефективності роботи кулера контакт теплових трубок з ребрами радіатора й досить великою мідною основою поліпшений за допомогою припою.

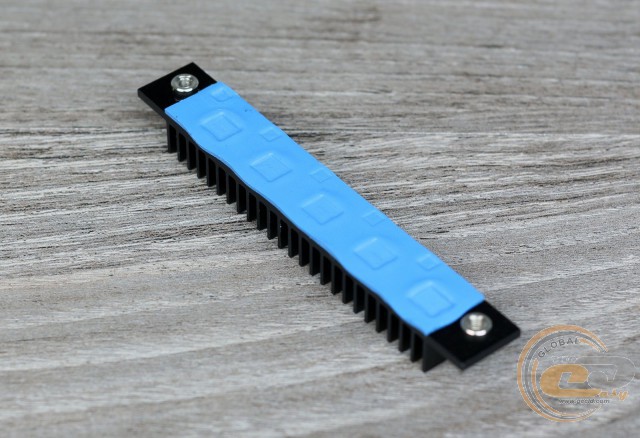

Для охолодження польових транзисторів підсистеми живлення використовується окремий невеликий радіатор з термоінтерфейсом на звороті.

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 68 градусів, а кулер, судячи з показів моніторингу, працював при цьому на 46% від своєї максимальної потужності. Суб'єктивно, шум знаходився нижче середнього рівня.

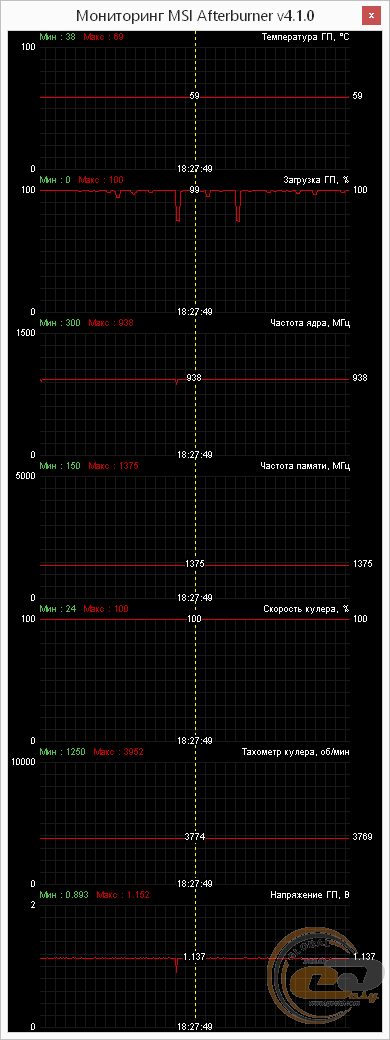

Після примусового збільшення швидкості обертання вентиляторів до максимального рівня, температура GPU опустилася до 59 градусів. Шум підвищився до середнього рівня, але при цьому залишався цілком комфортним. За традицією відзначимо, що подібний режим роботи СО буде затребуваний тільки у випадку ручного розгону.

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання й тепловиділення. У такому режимі температура GPU не перевищувала 38 градусів, а створюваний шум був досить низьким.
