Огляд і тестування розігнаної відеокарти GIGABYTE GV-N56GSO-1GI

Відеокарти на графічному ядрі NVIDIA GeForce GTX 560 стали дуже популярними серед користувачів завдяки гарному співвідношенню ціни і можливостей. Достатній для більшості користувачів рівень продуктивності при не найвищій ціні дозволяють використовувати відеокарти на цьому GPU у недорогих ігрових системах. У даному огляді мова піде про відеокарту GIGABYTE GV-N56GSO-1GI, що належить до серії Super Overclock. Традиційно, моделі цієї лінійки відрізняються гарним розгінним потенціалом і використанням якісних компонентів.

GIGABYTE GV-N56GSO-1GI

Специфікація відеокарти:

Модель

GIGABYTE GV-N56GSO-1GI

Графічне ядро

NVIDIA GeForce GTX 560
(GF114-325-A1)

Кількість потокових процесорів

336

Підтримувані API

DirectХ 11 (Shader Model 5.0), OpenGL 4.1

Частота графічного ядра, МГц

900

Частота пам'яті (ефективна), МГц

1002 (4008)

Об'єм пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип шини

PCI-E 2.0x16

Максимальна роздільна здатність

 До 2560x1600 DVI
До 2048x1536 VGA (через перехідник DVI-to-VGA)
 До 1920x1200 HDMI

Інтерфейси виводу зображення

1x DVI-D
2x DVI-I
 1х mini-HDMI
 1х mini-DisplayPort

Підтримка HDCP і декодування HD-відео

 Є
 Декодування MPEG-2, MPEG-4, DivХ, WMV9, VC-1 і H.264/AVC

Мінімальні вимоги до блока живлення, Вт

500

Розміри, мм

255 х 137 х 43

Драйвери

Свіжі драйвери можна скачати з сторинки підтримки або сайта виробника GPU.

Сайт виробника

http://www.gigabyte.ua/

Згідно специфікації, відеокарта має ядро NVIDIA GF114 розігнане до 900 МГц, що повинно помітно збільшити продуктивність у порівнянні з «референсним» зразком, у якого GPU працює на частоті 810 МГц. А ось вимоги до блока живленню збільшилися з 450 Вт у базовій моделі до 500 Вт у моделі від GIGABYTE. Середні розміри відеокарти дозволяють встановлювати її в більшість корпусів, що спрощує можливість апгрейда.

Упаковка і комплектація

GIGABYTE GV-N56GSO-1GI

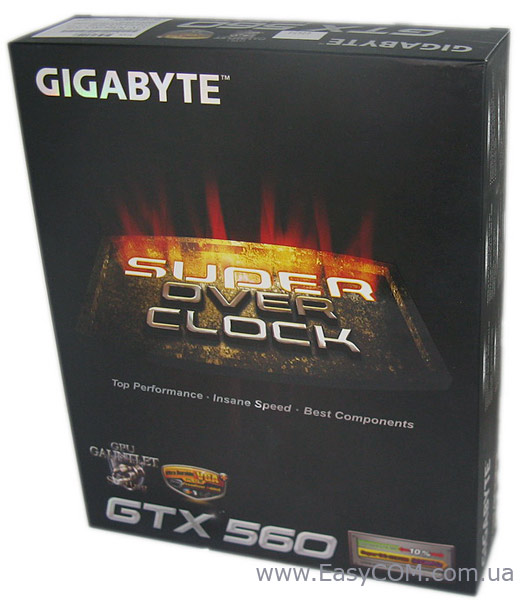

Відеокарта поставляється у фірмовій вертикальній коробці чорно-жовтого кольору. При оформленні виробник сконцентрував усю увагу на приналежності моделі до лінійки Super Overclock.

Задня частина коробки виконана максимально інформативно. Тут виробник постарався перелічити всі використовувані технології та можливості.

Користувачу обіцяють тиху та ефективну систему охолодження, яка самостійно налаштовується під навантаження і інтелектуальне керування живленням, що дозволить заощаджувати у простої на енергоспоживанні. Оскільки відеокарта належить до лінійки Super Overclock, у ній використовуються високоякісні компоненти, обумовлені концепцією Ultra Durable VGA+ (японські твердотільні конденсатори,  польові транзистори з низьким опором RDS (on), котушки індуктивності з феритовою серцевиною). Ці особливості моделі дозволяють досягти кращих результатів при розгоні і збільшити термін служби відеокарти. Також на коробці описуються переваги фірмової системи охолодження WindForce 2X і утиліти для керування і розгону OC Guru.

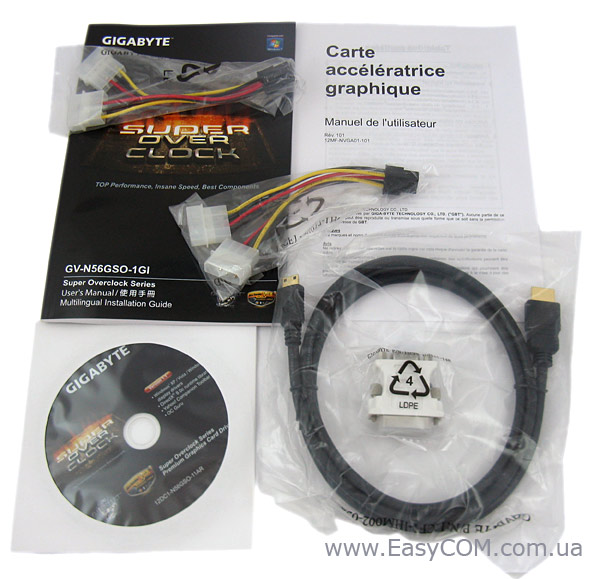

У комплект поставки входить сама відеокарта, диск з програмним забезпеченням, документація, два перехідники з двох периферійних роз’ємів живлення на 6-контактний роз’єм живлення відеокарти, кабель-перехідник з mini-HDMI на HDMI і перехідник з DVI на VGA.

Зовнішній огляд відеокарти

GIGABYTE GV-N56GSO-1GI

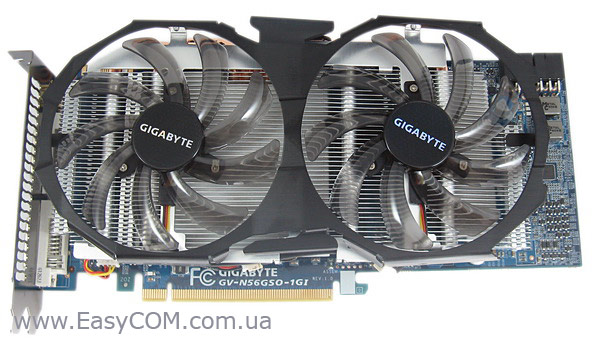

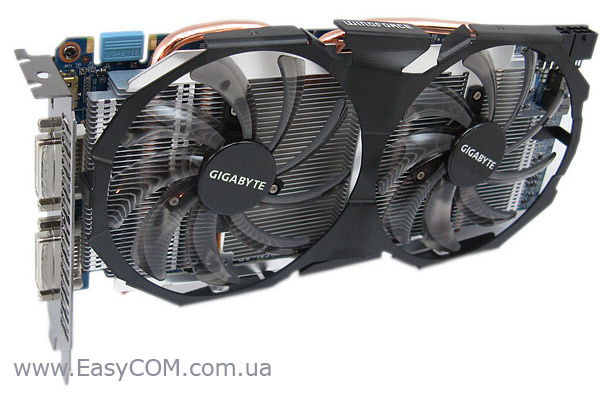

Відеокарта GIGABYTE GV-N56GSO-1GI, як і інші моделі компанії на графічному процесорі GeForce GTX 560, виконана на текстоліті синього кольору і оснащується масивною системою охолодження WindForce 2X з двома вентиляторами.

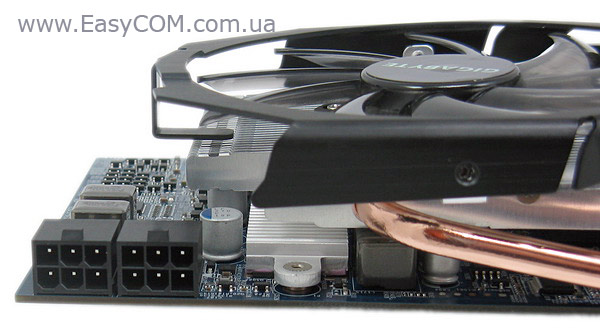

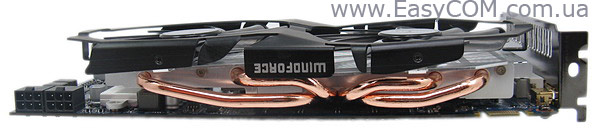

На верхній грані відеокарти знаходяться два 6-pin роз’єми додаткового живлення і один порт SLI, що дозволить об'єднати для спільної роботи лише пару таких прискорювачів.

Система охолодження нітрохи не заважає підключенню живлення або об'єднанню двох відеокарт за допомогою технології SLI.

GIGABYTE GV-N56GSO-1GI

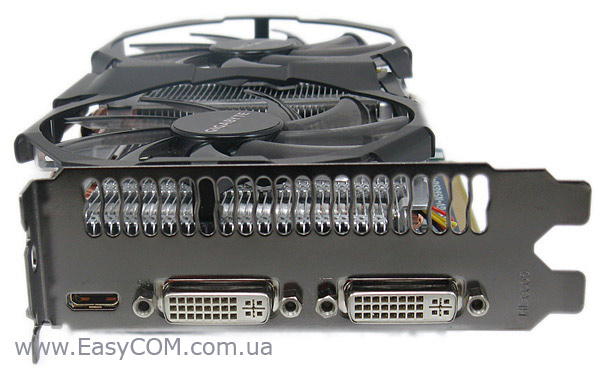

На інтерфейсній панелі в одному з слотів розміщені два роз’єми DVI і один порт mini-HDMI. Інший слот займає сітка вентиляції, призначена для виводу гарячого повітря за межі корпуса.

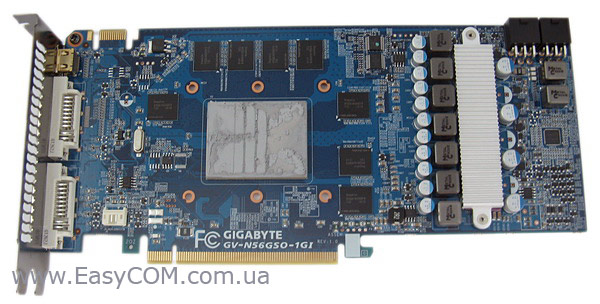

Друкована плата виконана за технологією Ultra Durable VGA+, що дозволило використовувати якісні компоненти при її створенні. Серцем відеокарти є графічний процесор NVIDIA GF114-325-A1. Пам'ять має стандарт GDDR5 і набирається 8 мікросхемами Hynix H5GQ1H24BFR.

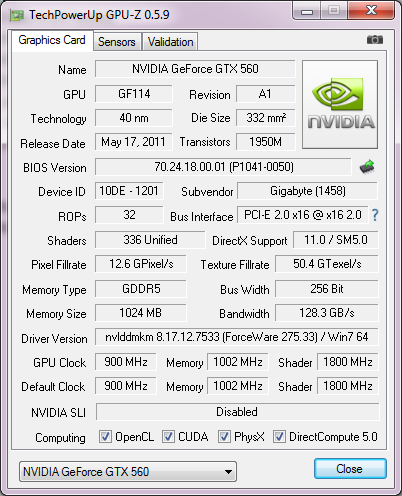

Графічний процесор NVIDIA GeForce GTX 560 виконаний по 40 нм техпроцесу і має 336 уніфікованих шейдерних ядер CUDA в 7 потокових мультипроцесорах, 56 текстурних і 32 блоки блендінга. Спілкування з відеопам'яттю проводиться через 256-бітну шину.

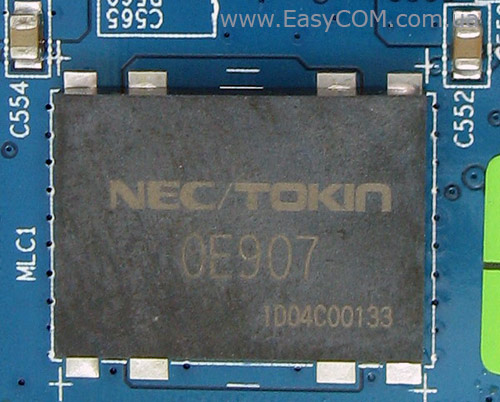

На задній стороні плати знаходиться конденсатор NEC/TOKIN 0E907. Його підвищена ємність дозволить відеокарті працювати стабільно на високих частотах.

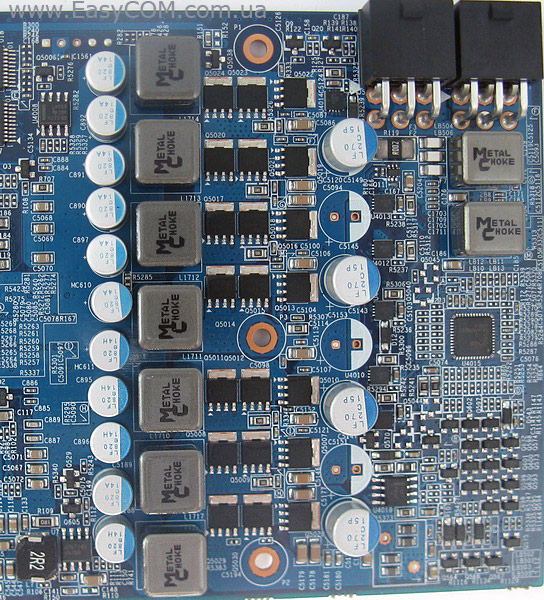

Живлення відеокарти організоване по 6+1-фазній системі. Кожна з фаз живлення має повний набір транзисторів і дросель закритого типу «Metal Choke».

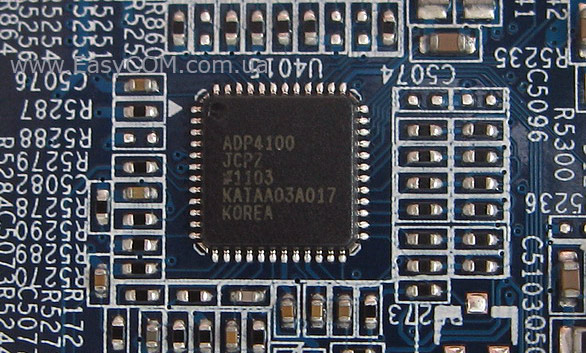

У ролі контролера живлення виступає чіп ADP4100 виробництва компанії ON Semiconductor. Взагалі, ланцюг живлення зроблений дуже якісно, завдяки чому відеокарта повинна працювати стабільно при чималому заводському розгоні.

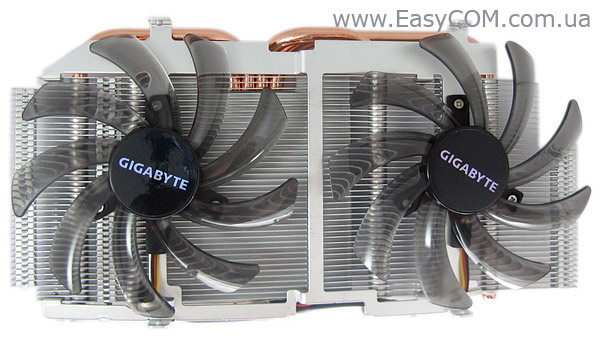

На відеокарті використовується фірмова система охолодження WindForce 2X у варіації Parallel-Inclined Fans. Два  тихі вентилятори з PWM-живленням цього кулера розміщені під кутом для оптимізації повітряного потоку і напрямку його до вентиляційного отвору, що запобігає змішуванню потоків повітря і створення зон турбулентності в корпусі.

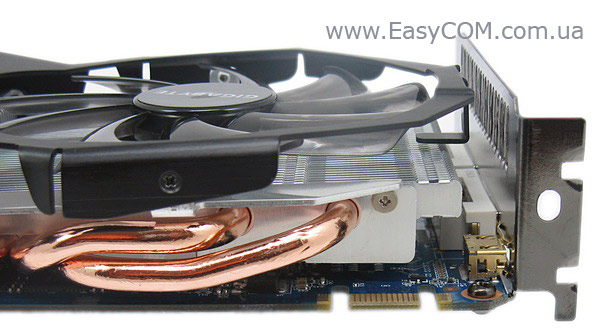

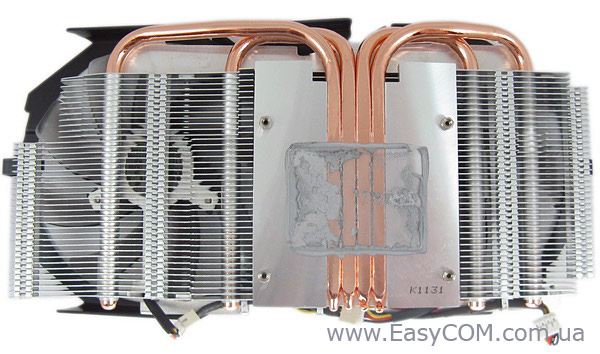

Для відводу тепла від графічного ядра використовується чотири мідні теплові трубки, що мають прямий контакт і ведуьть до алюмінієвого радіатора. Процесор контактує з системою охолодження за допомогою термоінтерфейса. Пам'ять не має контакту з радіатором і охолоджується тільки прямим напрямком повітря.

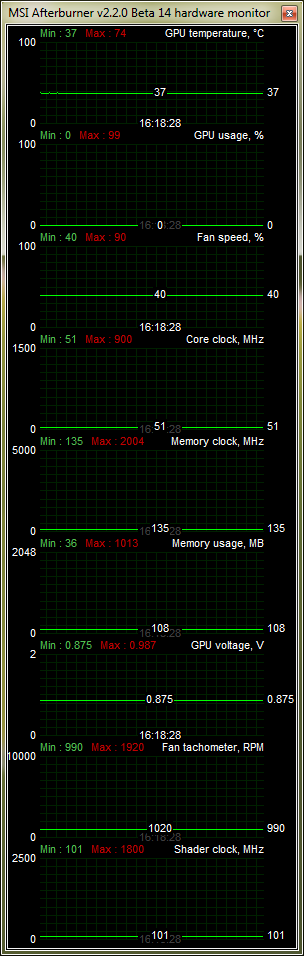

При відсутності навантаження графічний процесор нагрівся до 37°С, швидкість обертання вентиляторів при цьому склала 40% від максимальної.
