Огляд і тестування відеокарти ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING) на AMD Radeon R9 390

07-08-2015

Улітку 2015 року компанія AMD порадувала своїх шанувальників анонсом флагманських відеокарт AMD Radeon R9 Fury X і AMD Radeon R9 Fury, а також ребрендингом уже добре нам знайомих AMD Radeon R9 290X і AMD Radeon R9 290, які одержали ряд доробок, нові імена та суттєво знижені цінники. Так, колишня AMD Radeon R9 290X надійде у продаж як AMD Radeon R9 390X за ціною $429 замість $549, а AMD Radeon R9 290 перейменована в AMD Radeon R9 390 і вже продається за $329 замість $399.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Оскільки в даному огляді ми розглядаємо відеокарту ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING), модифіковану версію AMD Radeon R9 390, то розмова про ТТХ старшої моделі ми відкладемо на наступний раз, а поки що зосередимося на менш продуктивному й більш доступному рішенні.

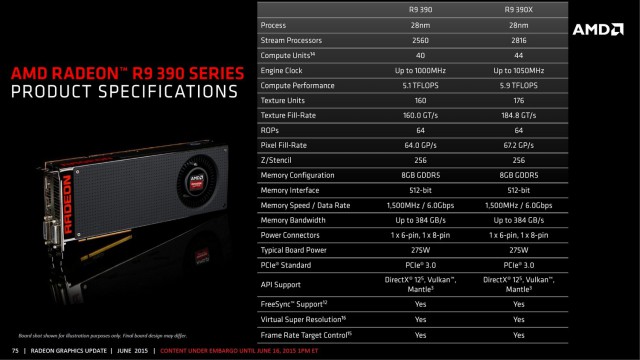

У порівнянні з AMD Radeon R9 290 новинка одержала хоч і перейменоване в AMD Grenada PRO, але по суті вже знайоме графічне ядро AMD Hawaii PRO, яке включає до свого складу 2560 потокових процесорів, 160 текстурних модулів і 64 блоки растеризації. Що ж стосується підсистеми відеопам'яті, то її обсяг підвищили з 4 до 8 ГБ, а ефективну частоту роботи збільшили з 5000 до 6000 МГц.



AMD

Radeon R9 290X

AMD

Radeon R9 290

AMD

Radeon R9 390

Кодове ім'я

Hawaii XT

Hawaii PRO

Grenada PRO

Кількість потокових процесорів

2816

2560

2560

Текстурні блоки

176

160

160

Блоки растеризації (ROP)

64

64

64

Частота графічного процесора, МГц

1000

947

1000

Ефективна частота відеопам'яті, МГц

5000

5000

6000

Обсяг відеопам'яті, ГБ

4

4

8

Інтерфейс відеопам'яті, біт

512

512

512

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Поглянувши на наведене вище порівняння, стає очевидно, що GPU AMD Grenada PRO є прямим спадкоємцем AMD Hawaii PRO і базується на тій же обчислювальній мікроархітектурі (AMD GCN 1.1), однак за заявою компанії AMD, нове ядро було суттєво дороблене. Так, зміні піддалася архітектура підсистем керування живленням. А завдяки оптимізації техпроцесу виробництва графічних процесорів вдалося підвищити робочу частоту (з 947 до 1000 МГц) з незначним збільшенням рівня TDP. Однак при аналогічному навантаженні й більш високій продуктивності, рівень енергоспоживання нового чіпа повинен бути нижчим, аніж у попередника. Істотні ж доробки підсистеми відеопам'яті повинні позитивним чином позначитися на продуктивності новинки в режимі 4K Ultra HD, що ми й перевіримо у відповідному розділі.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

А поки що пропонуємо перейти до більш докладного вивчення відеокарти ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING).

Модель

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Графічне ядро

AMD Radeon R9 390 (Grenada PRO)

Кількість універсальних шейдерних процесорів

2560

Підтримувані API і технології

DirectX 12, OpenGL 4.5, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerPlay, AMD PowerTune, AMD ZeroCore, AMD TrueAudio, AMD Virtual Super Resolution, AMD Frame Rate Target Control, Vulcan, AMD FreeSync, OpenCL 2.0, AMD LiquidVR

Частота графічного ядра, МГц

«OC»

1070

«Gaming»

1050

«Silent»

1030

Частота пам'яті (ефективна), МГц

1500 (6000)

Обсяг пам'яті, ГБ

8

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

512

Пропускна здатність пам'яті, ГБ/с

384

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

4096 x 2160

Інтерфейси виведення зображення

1 х DVI-D

1 х HDMI

3 х DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальна потужність блока живлення, Вт

750

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії), мм

300 x 137 x 40 (314 х 150)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Оскільки перед нами практично повністю переосмислена модифікація AMD Radeon R9 390, то говорити про яку-небудь відповідність референсній моделі ніяк не можна. Прямо можна порівняти лише робочі частоти. У цьому випадку графічне ядро відеокарти ASUS STRIX-R9390-DC3OC-8GD5-GAMING у режимі «OC» (у якому й проводилося тестування) може похвалитися наявністю заводського розгону до 1050 МГц (приріст 5% щодо рекомендованих 1000 МГц). Відеопам'ять при цьому працює на рекомендованих 6000 МГц.

Упаковка та комплектація

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Відеокарта ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING) постачається в досить великій коробці, виконаній зі щільного картону й прикрашеній оригінальною та стильною поліграфією з логотипом лінійки ASUS STRIX. Крім найменування компанії-виробника та моделі пристрою, відзначимо використання фірмової система охолодження DirectCU III з технологією 0dB FAN, яка забезпечує на 30% більш низьку температуру в порівнянні з еталонним кулером радіального типу й переходить у пасивний режим при низьких навантаженнях.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Зворотна сторона коробки традиційно відведена під дещо докладніший опис переваг новинки. Також тут знаходиться схематичне зображення інтерфейсної панелі й згадування про можливості фірмової утиліти GPU Tweak II з функціями онлайн-трансляції (Online Streaming) і перемикання між згаданими вище режимами «Gaming», «OC» і «Silent».

Що ж стосується переваг, то до них можна віднести:

  • ASUS Auto Extreme з Super ASUSy Power II – модель ASUS STRIX-R9390-DC3OC-8GD5-GAMING є однією з перших у світі відеокарт, створених на повністю автоматизованій лінії, що гарантує стабільно високу якість і забезпечує відмову від агресивних хімічних речовин у процесі виробництва. До того ж у її основі використовується якісна елементна база (Super Alloy Power II), що дозволяє ще більше підвищити надійність роботи новинки.
  • Backplate – завдяки опорній пластині суттєво підвищується жорсткість конструкції й знижується ризик викривлення друкованої плати з часом від ваги системи охолодження.
  • 10 mm Mega Heatpipes – радіатор системи охолодження включає до свого складу п'ять мідних теплових трубок, дві з яких діаметром 10 мм, що забезпечує більш ефективне відведення тепла від графічного ядра.

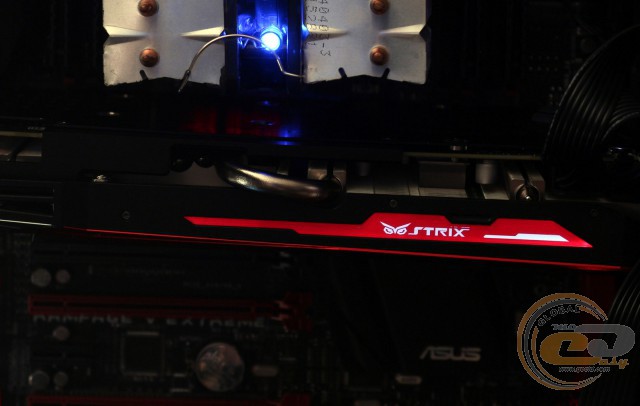

  • STRIX LED – кулер відеокарти оснащений LED-індикацією червоного кольору, яка прийде до душі любителям модингу та власникам корпусів із прозорою бічною панеллю.
  • Triple Wing-blade 0dB Fans – три вентилятори зі спеціальною формою крильчатки забезпечують потужніший потік повітря, що сприяє підвищенню ефективності роботи кулера.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 750 Вт і видавати мінімум 24 А по лінії +12В. Також тестована модель вимагає підключення двох кабелів PCIe: одного 8-контактного та одного 6-контактного.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

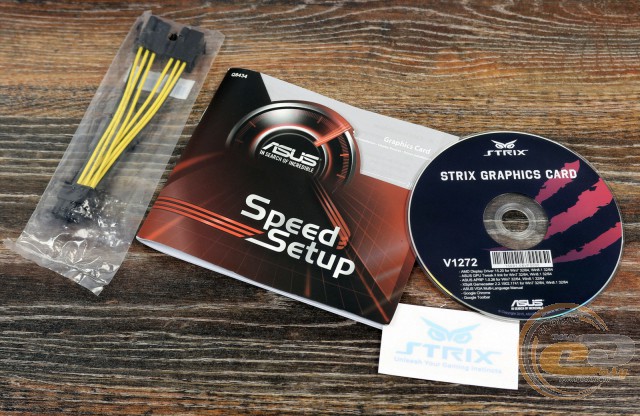

У комплекті із графічним адаптером ASUS STRIX-R9390-DC3OC-8GD5-GAMING ми виявили стандартну документацію, диск із ПЗ та перехідник для живлення.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

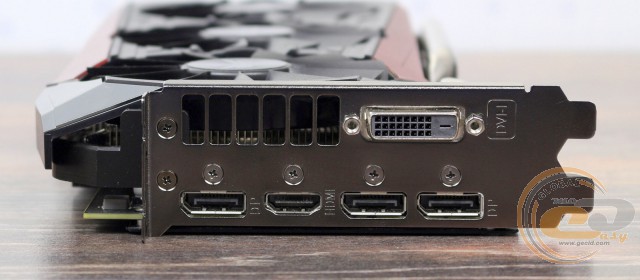

Для виведення зображення на тестованій новинці використовується наступний набір інтерфейсів:

  • 1 х DVI-D;
  • 1 х HDMI;
  • 3 х DisplayPort.

Зовнішній вигляд і елементна база

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

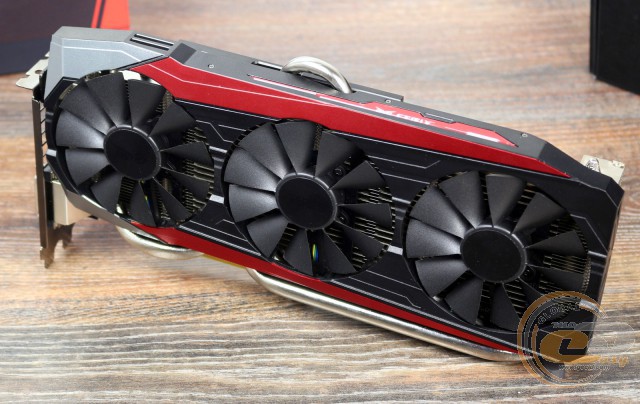

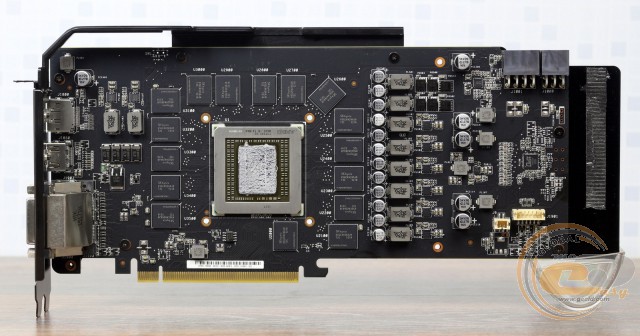

Модель ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING) виконана на оригінальній друкованій платі чорного кольору, з еталонним принципом компонування. Використовувана елементна база відповідає фірмовій концепції Super Alloy Power II і включає до свого складу винятково високоякісні компоненти: твердотільні та тантал-полімерні конденсатори, поліпшені МОН-транзистори й дроселі з феритовим осердям. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

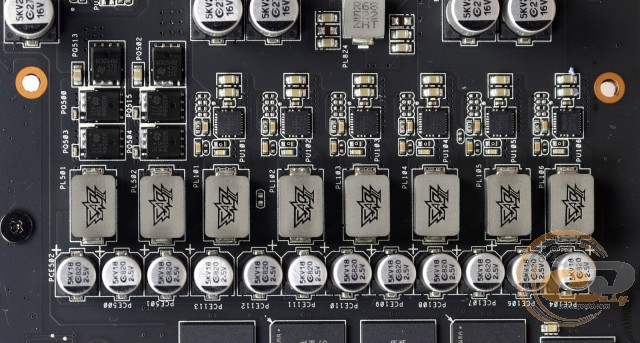

Живлення новинки виконане за посиленою 8+2-фазною схемою, де 8 фаз відповідають за живлення графічного ядра, а 2 призначені для підсистеми відеопам'яті.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

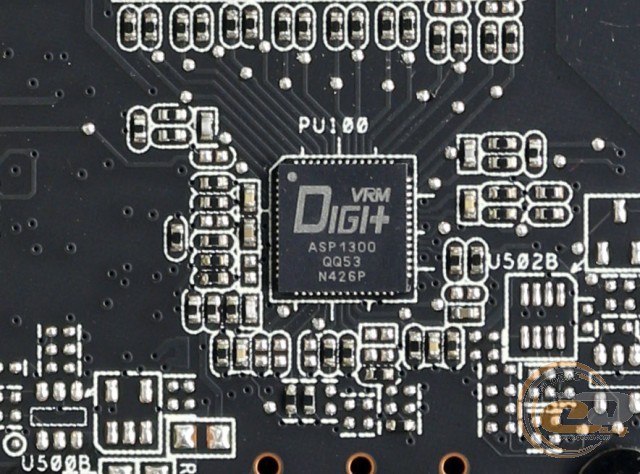

У якості цифрового ШІМ-контролера підсистеми живлення використовується мікросхема ASP1300.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

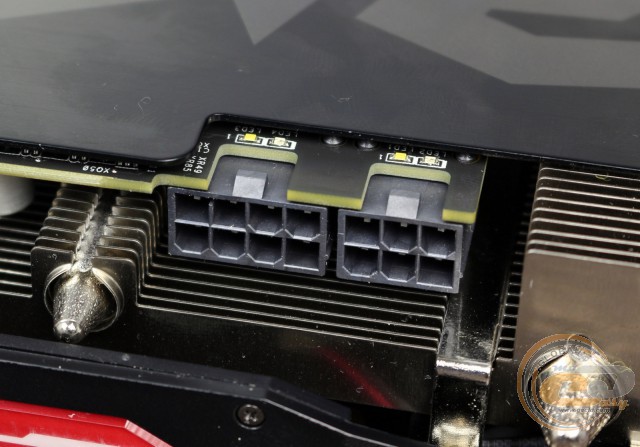

Для живлення тестованого графічного адаптера використовується слот PCI Express x16 і два роз’єми PCIe (8- і 6-контактний), розташовані на бічній стороні плати. Внаслідок великих габаритів, кулер злегка ускладнює відключення кабелів PCIe.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

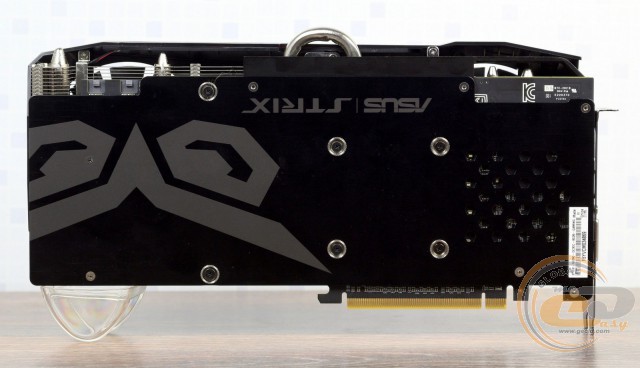

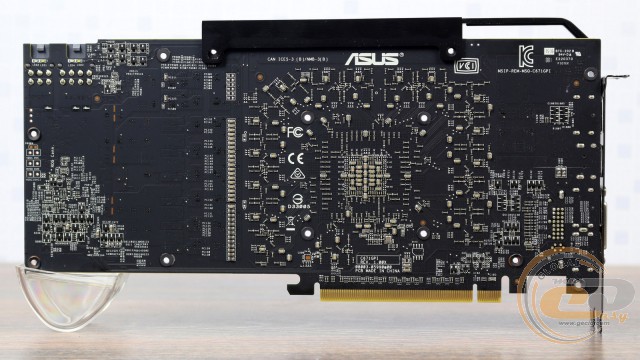

Зворотна сторона друкованої плати, з самого початку захищена масивної опорною пластиною, практично повністю позбавлена значимих елементів. Відзначимо й повну відсутність роз’ємів для містків AMD CrossFireX, оскільки дана технологія реалізована на програмному рівні. Також не варто забувати, що починаючи з версії драйвера AMD Catalyst 15.7 WHQL, ви зможете об'єднати у зв'язування новинку разом із AMD Radeon R9 290.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

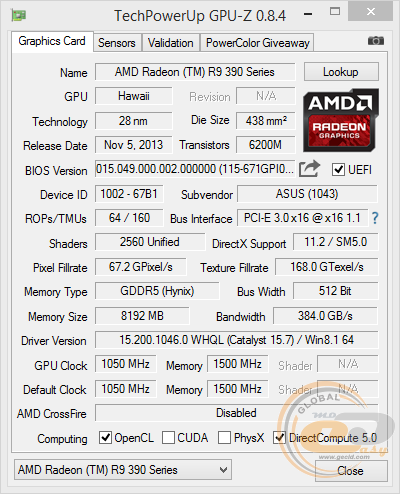

В основі ASUS STRIX-R9390-DC3OC-8GD5-GAMING лежить графічний чіп AMD Grenada PRO, який визначається утилітою GPU-Z 0.8.4 як AMD Hawaii. Він виготовлений за нормами 28-нм техпроцесу та складається з 2560 універсальних шейдерних конвеєрів, 64 блоків растеризації й 160 текстурних блоків. Частота роботи GPU була підвищена до 1050 МГц відносно рекомендованих 1000 МГц.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

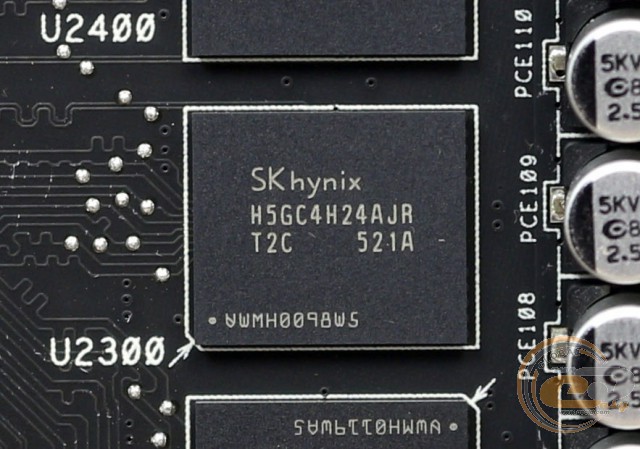

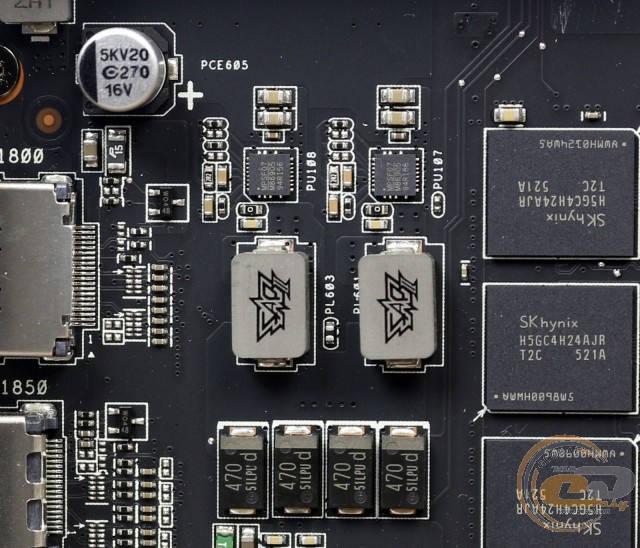

Пам'ять моделі ASUS STRIX-R9390-DC3OC-8GD5-GAMING, загальним обсягом 8 ГБ, набрана за допомогою 16 чіпів SK hynix H5GC4H24AJR-T2C ємністю 4 Гбіт кожний, які працюють на рекомендованій ефективній частоті 6000 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 512-бітну шину, яка здатна пропускати 384 ГБ інформації за секунду.

Система охолодження

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

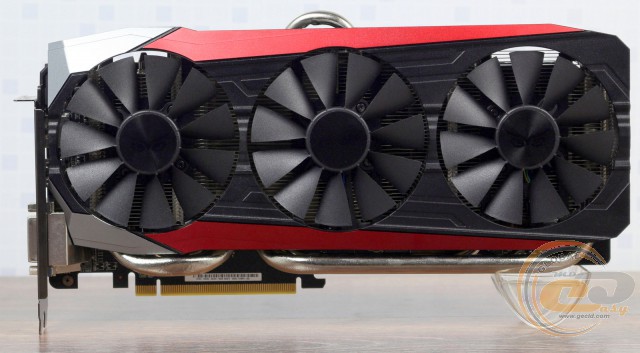

Відеокарта зі встановленою системою охолодження ASUS DirectCU III займає два слоти розширення й має загальну довжину 300 мм згідно із офіційним сайтом (314 мм згідно з вимірюваннями у нашій тестовій лабораторії).

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

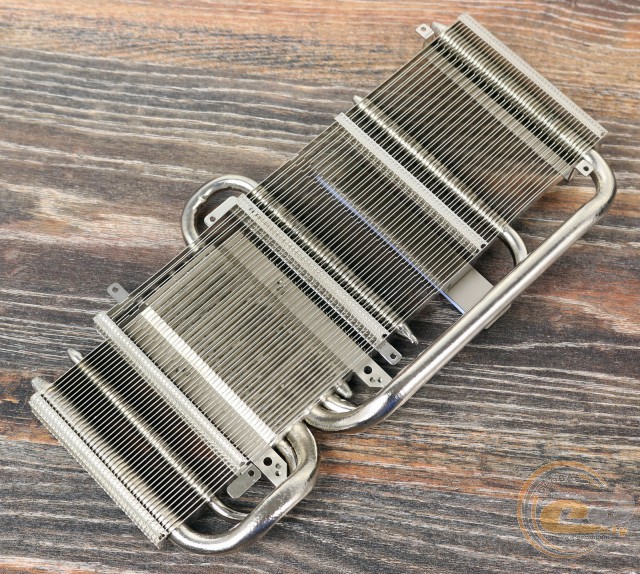

Охолоджувач складається з досить масивного радіатора, у конструкції якого застосовуються 47 подовжньо розташованих алюмінієвих пластин, і трьох 88-мм осьових вентиляторів з поліпшеною формою лопатей, закріплених на пластиковому кожусі.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

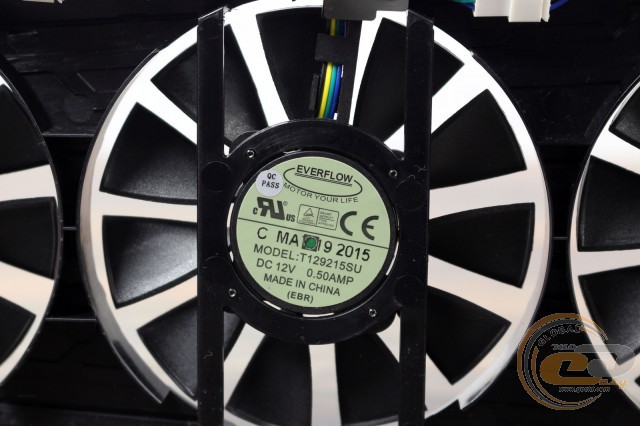

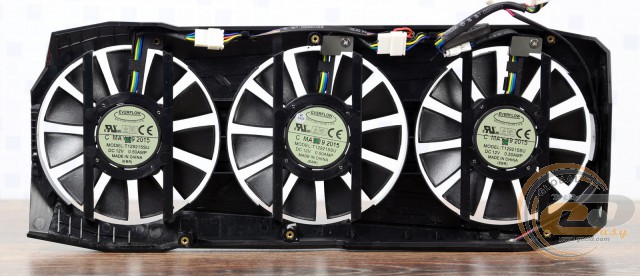

Безпосередньо самі вертушки виготовлені компанією Everflow і мають маркування «T129215SU». Номінальна напруга їх роботи становить 12 В, а сила струму – 0,5 А, що дає підсумкову потужність на рівні 6 Вт.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок різного діаметру: дві 10-мм, дві 8-мм і одна 6-мм. Ребра радіатора й теплові трубки покриті шаром нікелю, який покликаний знизити падіння ефективності СО у процесі експлуатації, викликане окисненням металів. Стандартно для кулерів ASUS DirectCU застосовується схема безпосереднього контакту теплових трубок з поверхнею графічного процесора через невеликий шар термопасти для прискореного відведення надлишку тепла.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

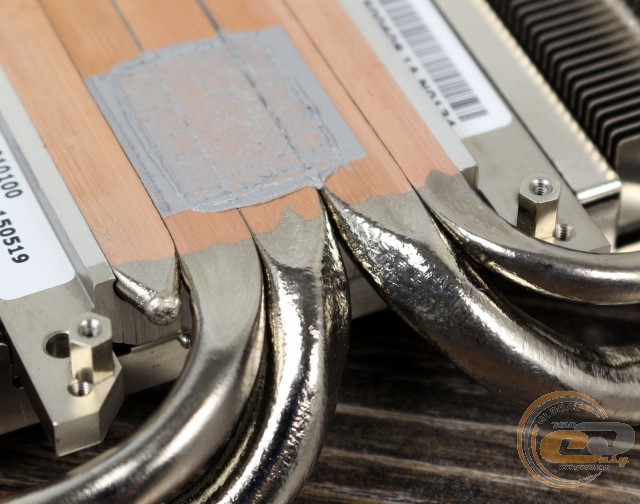

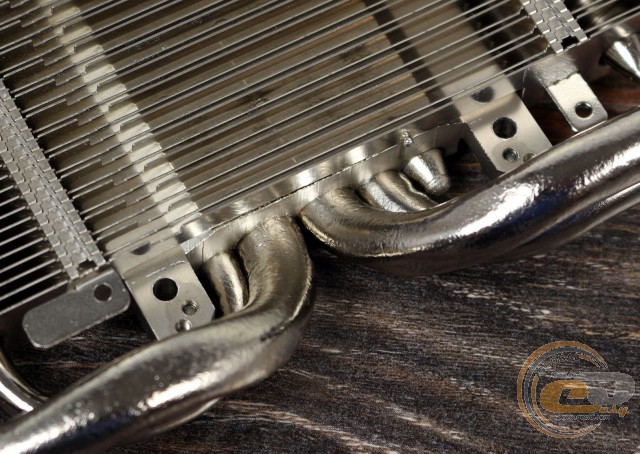

Для підвищення ефективності теплообміну трубки надійно припаяні до ребер алюмінієвого радіатора й мідної основи.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

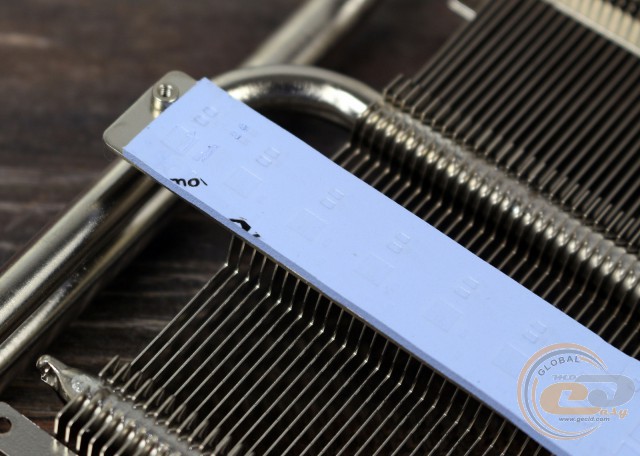

Окремо відзначимо, що основна система охолодження контактує прямо із силовими елементами підсистеми живлення за допомогою термоінтерфейсу. А от мікросхеми пам'яті, на жаль, позбавлені якого-небудь додаткового охолодження.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

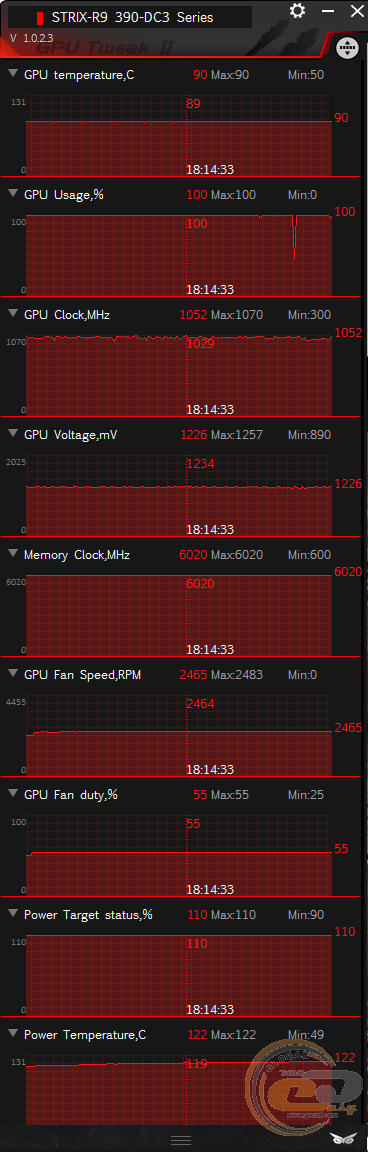

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 90°С, а кулер, судячи з показів моніторингу, працював при цьому на 55% від своєї максимальної потужності. Шум при цьому за суб'єктивними відчуттями знаходився нижче середнього рівня і був комфортним для повсякденного використання.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 80°С. При цьому шум цілком логічно перевищив середній рівень і став некомфортним для тривалої роботи біля ПК.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

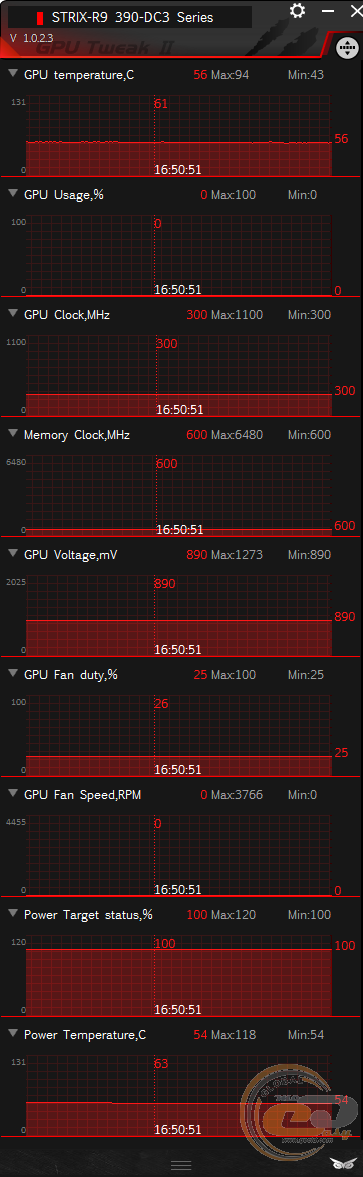

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання та тепловиділення. У такому режимі температура GPU не перевищувала 56°С, оскільки вентилятори взагалі перестали обертатися й система охолодження працювала в повністю пасивному режимі. Саме тут і проявляється робота згаданої вище технології 0dB FAN, що забезпечує беззвучний режим функціонування відеокарти при низьких навантаженнях.

ASUS STRIX R9 390 (STRIX-R9390-DC3OC-8GD5-GAMING)

У цілому кулер тестованої моделі проявив себе добре, продемонструвавши необхідну ефективність охолодження та комфортний рівень шуму при повсякденному використанні.
