Огляд і тестування відеокарти ASUS ROG STRIX GeForce GTX 1070 GAMING OC: симбіоз продуктивності й ефектності
21-11-2016
Зазвичай подарунки прийнято дарувати на день народження, день святого Миколая, на Різдво чи Новий рік. Але компанія AMD вирішила не розмінюватися на дрібниці й подарувати своєму головному конкуренту цілий рік без цієї самої конкуренції у високопродуктивному сегменті графічних адаптерів. Тому NVIDIA отримала карт-бланш і на терміни виходу нових продуктів, і на ціноутворення.
Але при цьому вона не стала демонструвати «звіриний оскал капіталізму», а доволі виважено й обдумано підійшла до питання ціноутворення. Наприклад, NVIDIA GeForce GTX 1070 номінально прийшла на зміну NVIDIA GeForce GTX 970. Її мінімальна рекомендована вартість для ринку США на момент старту продажів склала $379 проти $329 у попередниці, зате за рівнем продуктивності вона практично досягає NVIDIA GeForce GTX 980 Ti, яка свого часу стартувала з цінником $649. Те саме можна сказати про NVIDIA GeForce GTX 1080: її мінімальна рекомендована вартість для ринку США склала $599, що також на $50 вище стартового цінника NVIDIA GeForce GTX 980, але за рівнем продуктивності вона випередила навіть NVIDIA GeForce GTX 980 Ti.
Тобто NVIDIA запропонувала користувачам продуктивніші рішення за доступнішою ціною, що викликало неабиякий ажіотаж на ринку, тому ми навмисно вирішили не прив'язуватися до поточного рівня цін, на які впливає маса інших факторів, включаючи бажання самих магазинів заробити на підвищеному попиті.
І незважаючи на велику кількість оглядів, багато користувачів і сьогодні задаються питанням: «Що ж вибрати: NVIDIA GeForce GTX 1070 чи NVIDIA GeForce GTX 1080?» Ми маємо відповідь на це питання, озвучити яку нам дозволить ігрова відеокарта ASUS ROG STRIX GeForce GTX 1070 GAMING OC (ROG STRIX-GTX1070-O8G-GAMING).
Специфікація
|
Модель |
ASUS ROG STRIX GeForce GTX 1070 GAMING OC (ROG STRIX-GTX1070-O8G-GAMING) |
|
GPU |
NVIDIA GP104-200 |
|
Мікроархітектура |
NVIDIA Pascal |
|
Техпроцес, нм |
16 (FinFET) |
|
Кількість CUDA-ядер |
1920 |
|
Кількість текстурних блоків |
120 |
|
Кількість растрових блоків |
64 |
|
Тактова частота GPU, МГц |
1632 / 1835 («Gaming») |
|
Тип відеопам’яті |
GDDR5 |
|
Об’єм, ГБ |
8 |
|
Ефективна частота пам'яті, МГц |
8008 |
|
Ширина шини пам'яті, бітів |
256 |
|
Пропускна спроможність пам'яті, ГБ/с |
256 |
|
Зовнішні інтерфейси |
1 x DVI-D |
|
Мінімальна рекомендована потужність блока живлення, Вт |
500 |
|
Розміри з офіційного сайту, мм |
298 x 134 х 40 (313 х 132) |
|
Драйвери |
Свіжі драйвери можна завантажити з сайту компанії ASUS або сайту виробника GPU |
|
Сайт виробника |
Упаковка і комплект постачання
Коробка ASUS ROG STRIX-GTX1070-O8G-GAMING характеризується яскравим і доволі інформативним оформленням. Лицьова сторона зустрічає нас зображенням самої відеокарти й нагадуванням про можливість активації подарунка для новачків гри World of Warships: преміального крейсера «Діана» і 15 днів преміум-доступу. А на звороті можна виявити наочний опис ключових переваг пристрою.
Список системних вимог знаходиться на одній з нижніх граней. Виробник рекомендує використовувати блок живлення з потужністю 500 Вт з навантажувальною здатністю лінії +12 В на рівні 42 А. Вкрай бажано, щоб він був оснащений одним 8-контактним роз'ємом PCIe.

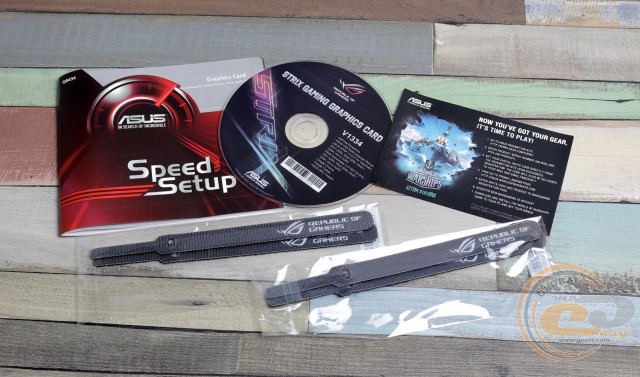

Комплект постачання містить паперову документацію, диск з ПЗ і кілька стяжок для кабелів. Можливо, деяким користувачам знадобиться перехідник живлення, але абсолютна більшість актуальних блоків живлення необхідної потужності оснащені 8-контактним кабелем PCIe.
Зовнішній вигляд

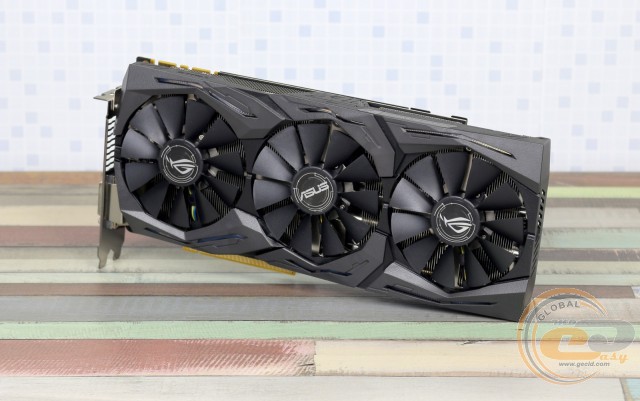

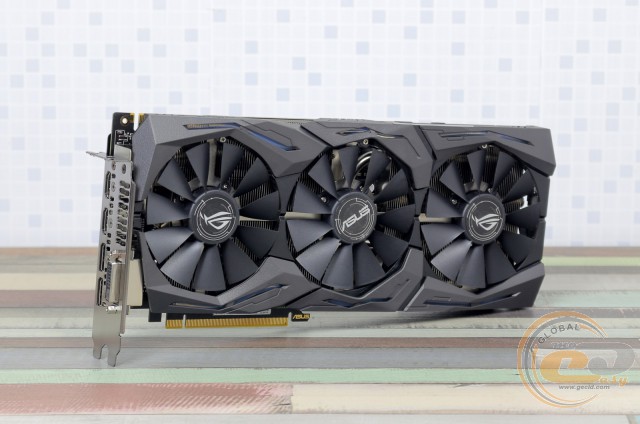

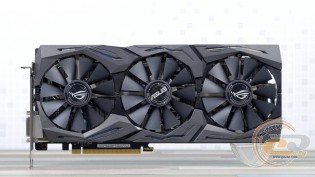

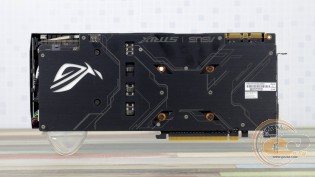

Як і личить топовій відеокарті в своїй серії, ASUS ROG STRIX-GTX1070-O8G-GAMING характеризується модифікованим дизайном друкованої плати й великою системою охолодження. В результаті її розміри досягли 298 x 134 х 40 мм (313 х 132 мм відповідно до власних вимірювань), тому вона може й не поміститися в деякі корпуси, тому варто обов'язково перевірити перед покупкою.
Розібрати відеокарту нам не дозволили, тому вивчати її внутрішню будову будемо за офіційними зображеннями. Відеоприскорювач ASUS ROG STRIX GeForce GTX 1070 GAMING OC створений із застосуванням автоматичної технології складання ASUS AUTO-Extreme Technology і надійної елементної бази Super Alloy Power II, до складу якої увійшли твердотільні й тантал-полімерні конденсатори, феритові дроселі та мікросхеми DrMOS.

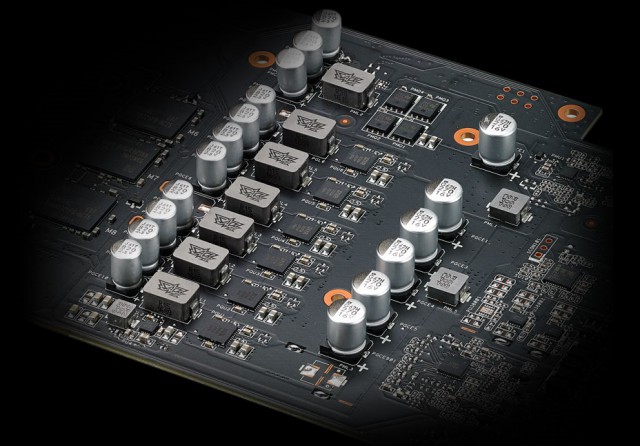

Підсистема живлення використовує 6+1-фазовий дизайн для GPU і пам'яті. Нагадаємо, що еталонна версія передбачає наявність 4+1-фазової конфігурації. В результаті зменшується навантаження на кожну фазу, підвищується енергоефективність і стабільність роботи в умовах підвищених частот.

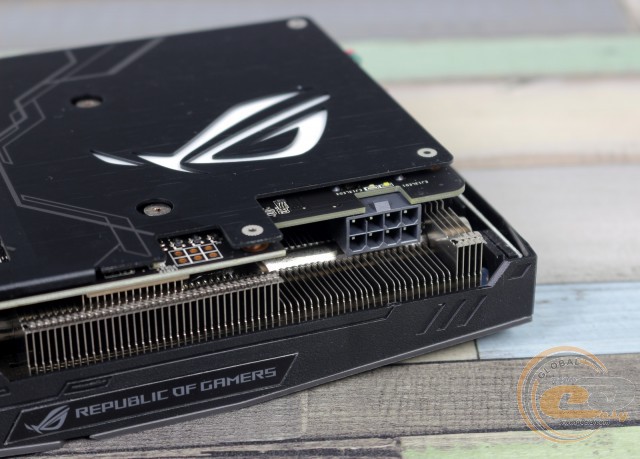

Для подачі живлення використовується слот PCI Express 3.0 x16 і один 8-контактний роз'єм PCIe. Загальна спроможність до навантаження такої зв'язки досягає 225 Вт, що помітно перевищує заявлене споживання еталонної моделі на рівні 150 Вт і залишає можливість для ручного розгону. Система охолодження дещо перешкоджає підключенню та відключенню роз'єма додаткового живлення. Поруч з ним можна помітити шість роз'ємів для моніторингу та зміни напруги на ключових елементах.

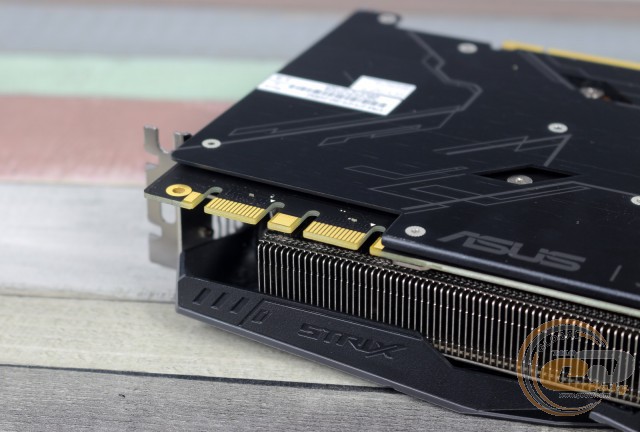

З іншого боку можна побачити роз'єми для підключення містків NVIDIA SLI, що дозволяють об'єднувати обчислювальні можливості декількох графічних адаптерів для підвищення швидкодії відеопідсистеми в оптимізованих іграх і програмах.

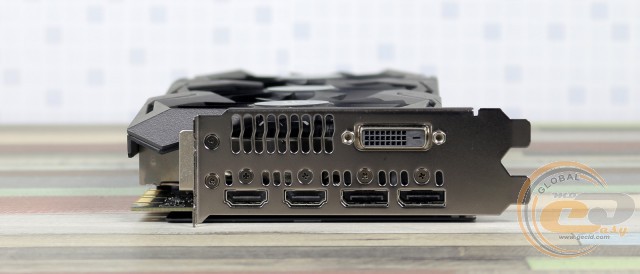

На інтерфейсній панелі ASUS ROG STRIX-GTX1070-O8G-GAMING маємо модифікований набір портів:
- 1 x DVI-D;
- 2 x HDMI 2.0b;
- 2 x DisplayPort 1.4.
Нагадаємо, що еталонний варіант передбачає наявність лише одного HDMI і трьох DisplayPort. Компанія ASUS часто використовує саме таку конфігурацію у високопродуктивних відеокартах, оскільки наявність двох портів HDMI спрощує підключення шоломів віртуальної реальності.

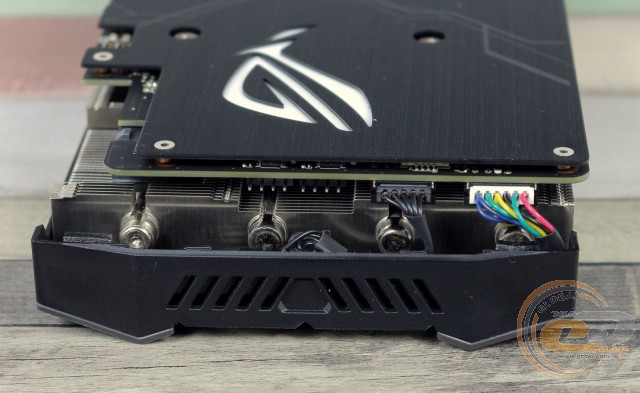

З протилежного боку можна помітити два 4-контактні роз'єми для підключення зовнішніх вентиляторів. Це реалізація технології ASUS FanConnect, яка дозволяє GPU, а не CPU, контролювати швидкість обертання під’єднаних вентиляторів у залежності від внутрішньої температури. Тому оптимально використовувати їх для обдування відеокарти.

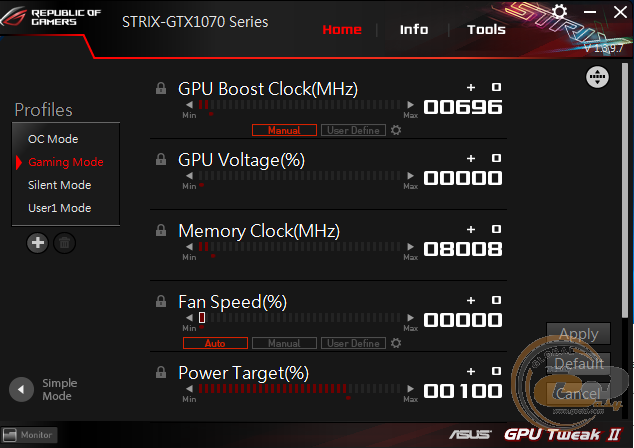

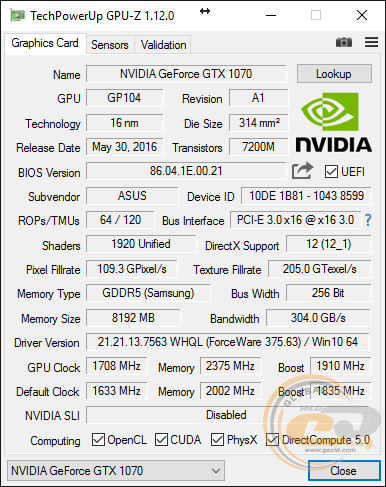

Утиліта GPU-Z підказує, що за замовчуванням використовується профіль «Gaming» з тактовою частотою 1633 і 1835 МГц, що набагато вище еталонних 1506 і 1683 МГц. У свою чергу підсистема відеопам'яті з загальним об'ємом 8 ГБ набрана за допомогою мікросхем Samsung. Тому проблем, про які повідомляли власники NVIDIA GeForce GTX 1070 зі відеопам'яттю від Micron, у процесі експлуатації або розгону ми не спостерігали.
А за бажанням в утиліті ASUS GPU Tweak II можна оперативно переключитися між профілями «OC», «Silent» або користувацьким.
Для любителів яскравого підсвічування ASUS ROG STRIX-GTX1070-O8G-GAMING пропонує скористатися фірмовою технологією AURA RGB Lighting з підтримкою мільйонів різних відтінків і шести режимів роботи. Найфункціональнішим з них є можливість індикації температури графічного процесора. А за наявності інших комплектуючих з ілюмінацією AURA RGB Lighting режими їх роботи можна синхронізувати між собою.
Система охолодження

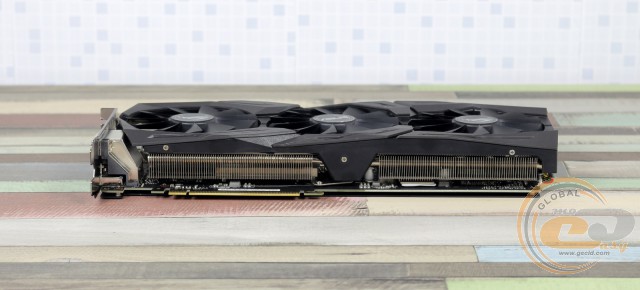

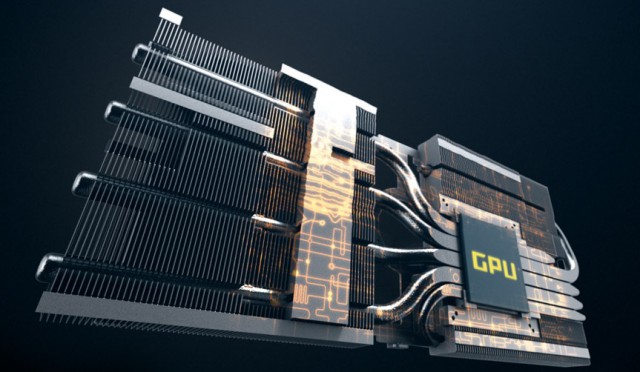

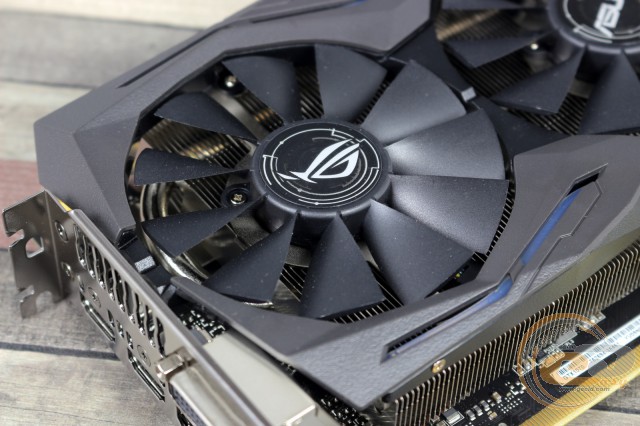

До охолоджування всіх внутрішніх компонентів відеоприскорювача ASUS ROG STRIX GeForce GTX 1070 GAMING OC інженери тайванської компанії підійшли дуже відповідально, використавши топовий фірмовий кулер DirectCU III. Його конструкція містить п'ять нікельованих мідних теплових трубок (чотири 8-мм і одну 6-мм) з прямим контактом до поверхні GPU для прискорення тепловідведення, які припаяні до двосекційного алюмінієвого радіатора. Також до її складу входить пластина жорсткості на звороті й три осьові 88-мм вентилятори з дизайном Wing-Blade, який збільшує статичний тиск лопатей і підвищує нагнітання повітряного потоку. Пропелери закріплені на пластиковому кожусі.
Для додаткового охолодження мікросхем пам'яті використовується спеціальний низькопрофільний радіатор. У свою чергу елементи підсистеми живлення через термоінтерфейс безпосередньо контактують з основним радіатором.

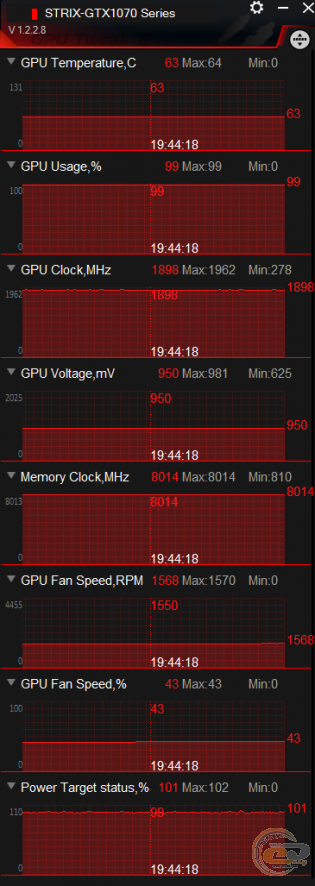

Для моніторингу ефективності роботи системи охолодження використовувалася утиліта ASUS GPU Tweak II. При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 63°С, а самі пропелери працювали на 43% (1 568 об/хв) від своєї максимальної потужності. У такому режимі шум був тихим, він слабо виділявся на фоні інших комплектуючих.
Для порівняння згадаємо відеокарту ASUS DUAL GeForce GTX 1070 OC (DUAL-GTX1070-O8G) з двовентиляторним кулером, яка на меншій частоті GPU (1810 проти 1898 МГц) змогла охолодити його до 70°С в автоматичному режимі роботи.

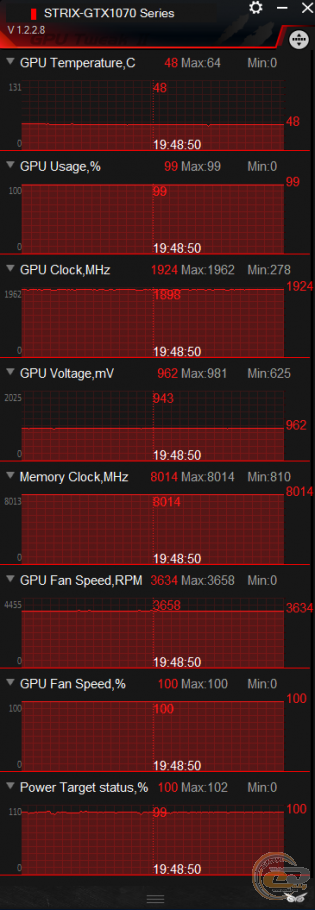

Примусове встановлення швидкості обертання лопатей на максимум (3634 об / хв) дозволило знизити температуру графічного процесора до 48°С. Це вказує на відмінний запас потужності кулера, адже критична температура NVIDIA GP104 заявлена на рівні 94°С. Розплачуватися за це доведеться некомфортним шумом, який суб'єктивно перевищив середній рівень.
Продовжуючи наше порівняння, зазначимо, що система охолодження доступнішої версією NVIDIA GeForce GTX 1070 втримала температуру графічного процесора на позначці 54°С, але його частота все одно була нижчою, ніж у даній модифікації (1835 проти 1 924 МГц).

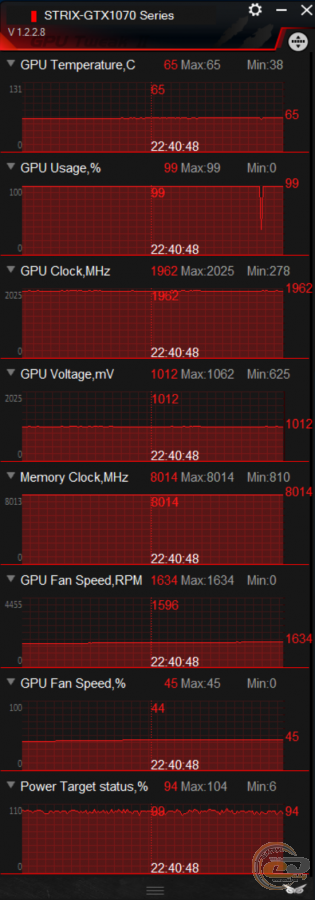

Для симуляції реального навантаження на систему охолодження (в автоматичному режимі її роботи) була запущена гра DOOM (2016) у режимі 4K. При цьому частота GPU підвищилися до 1962 МГц, а швидкість обертання кулера склала всього 45% (1634 об/хв) від максимуму. В такому режимі ми отримали абсолютно комфортну температуру 65°С за низького рівня шуму.

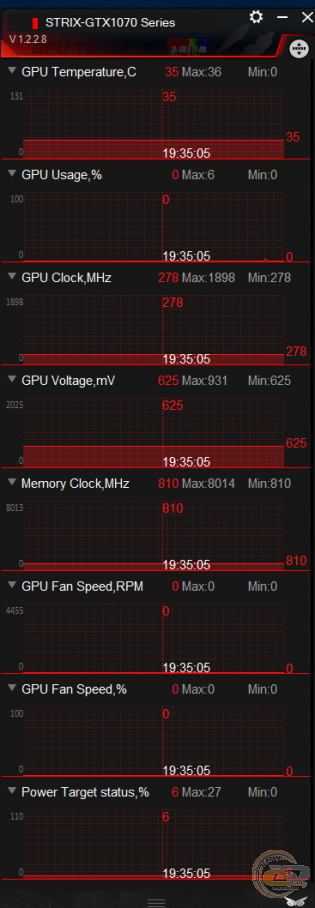

При відсутності навантаження частоти графічного ядра й пам'яті автоматично знижувалися, дозволяючи зменшити енергоспоживання й тепловиділення відеоприскорювача загалом. Тому температура GPU не перевищувала 35°С, а вентилятори тимчасово відключалися (технологія 0dB Fan). Активація повноцінної роботи пропелерів починається після досягнення температурою позначки в 57°С.
У результаті система охолодження DirectCU III порадувала тихою й ефективною роботою в автоматичному режимі, відмінним запасом потужності (але некомфортним шумом) при максимальній швидкості обертання лопатей і безшумним функціонуванням при низьких навантаженнях. Жодних сторонніх звуків у вигляді свисту дроселів помічено не було. Тому в нас немає сумнівів щодо ефективної роботи кулера при різних навантаженнях і оверклокінгу.
Тестування
Під час тестування використовувався Стенд для тестування Відеокарт №4
| Процесор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнська плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативна пам'ять | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопичувачі | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блок живлення | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монітор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операційна система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мишка + килимок та клавіатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Почнемо наш невеликий аналіз із порівняння ASUS ROG STRIX GeForce GTX 1070 GAMING OC і ASUS ROG STRIX GeForce GTX 1070 GAMING: завдяки заводському розгону тестова модель виявилася попереду в середньому на 3%. За бажанням можна активувати профіль «OC» і отримати ще кілька відсотків надбавки.
Якщо ж порівняти отримані результати з сусідками по лінійці, NVIDIA GeForce GTX 1060 і NVIDIA GeForce GTX 1080, ми отримаємо відставання першої на рівні 25% (22,5% без урахування 4K) і перевагу другої в середньому на 14% (10,7% без урахування 4K). У випадку з NVIDIA GeForce GTX 1060 різниця пояснюється підвищеною кількістю структурних блоків у складі GPU і збільшеним об'ємом відеопам'яті. Якщо ж брати до уваги NVIDIA GeForce GTX 1080, в її складі маємо ще більшу кількість CUDA-ядер й інших структурних модулів, а також використання швидшої GDDR5X-пам'яті.
Розігнаний флагман колишнього покоління, NVIDIA GeForce GTX 980 Ti, виявився попереду лише на 2% (1,6% у тестах Full HD). А якщо ви поглянете на доступнішого конкурента в особі AMD Radeon RX 480 з аналогічним об'ємом відеопам'яті, приготуйтеся розпрощатися в середньому з 33% продуктивності (31,7% без урахування 4K).
Загалом ігри в роздільності Full HD даються ASUS ROG STRIX GeForce GTX 1070 GAMING OC (ROG STRIX-GTX1070-O8G-GAMING) дуже легко: зазвичай швидкість тримається вище 70 кадрів/с. Багато проектів можна запускати й у 4K, хоча на максимальних налаштуваннях графіки можемо отримати лише мінімально необхідні 30-40 кадрів/с для комфортної гри. Тому під такі монітори краще брати NVIDIA GeForce GTX 1080 або пару NVIDIA GeForce GTX 1070 у SLI-режимі. В останньому випадку на суттєву надбавку варто розраховувати лише за належної оптимізації самої гри та драйвера.
Розгін

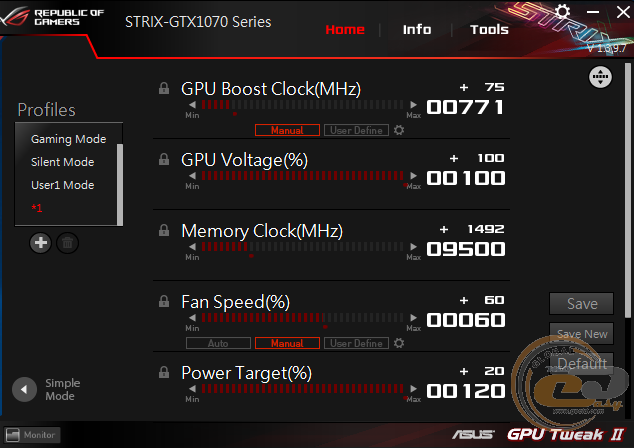

Розгін відеокарти ASUS ROG STRIX-GTX1070-O8G-GAMING проводився за допомогою фірмової утиліти ASUS GPU Tweak II. Для початку ми підвищили напругу на графічному процесорі з 950-1025 до 981-1062 мВ. Це дозволило збільшити базову частоту GPU з 1633 до 1708 МГц (приріст 4,6%), а динамічну – з 1835 до 1910 МГц (приріст 4%). Результати не надто видатні, оскільки порівнюємо ми їх не з еталонними 1506/1683 МГц, а вже з показниками заводського розгону в профілі «Gaming». Ефективна частота відеопам'яті піднялася з 8008 до 9500 (приріст 18,6%). При цьому енергоспоживання тестового стенда з відеокартою збільшився з 293 до 320 Вт – порівняно невелика плата за додатковий FPS в іграх.

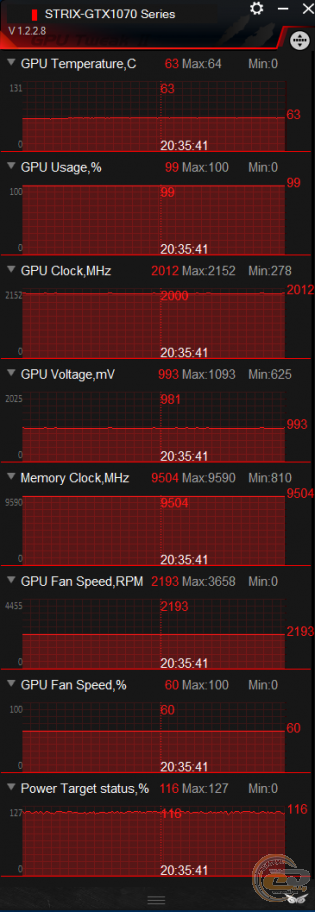

Результати моніторингу ще більше розкривають всю оверклокерську міць ASUS ROG STRIX GeForce GTX 1070 GAMING OC. При навантаженні за допомогою MSI Kombustor швидкість графічного процесора досягала 2012 МГц, а його температура трималася на рівні 63°С. Для цього знадобилася навіть не вся потужність вентиляторів: вони оберталися на 60% (2193 об/хв) від максимуму, забезпечуючи цілком комфортний шумовий фон. При відтворенні гри DOOM (2016) в 4K-роздільності частота GPU піднімалася до 2063 МГц, але його температура й швидкісні показники системи охолодження залишилися на аналогічному рівні. Тобто кулер DirectCU III відмінно підходить для оверклокерських експериментів, а сама відеокарта демонструє високу стабільність роботи.
Оцінити приріст продуктивності внаслідок ручного розгону можна в таблиці:
|
Тестовий пакет |
Стандартні частоти |
Розігнана відеокарта |
Приріст продуктивності, % |
|
|
DOOM 2016 |
3840x2160 |
46 |
51,5 |
12,0 |
|
The Witcher 3: Wild Hunt |
3840x2160 |
48,8 |
53,2 |
9,0 |
|
Grand Theft Auto V |
3840x2160 |
44,2 |
48,4 |
9,5 |
|
Hitman 6 |
3840x2160 |
55,5 |
60,9 |
9,7 |
|
Total War: Warhammer v.1.0.0 |
3840x2160 |
40,4 |
44,9 |
11,1 |
|
Futuremark 3D Mark, Time Spy v.1.0, 2560x1440 |
Score |
6452 |
6974 |
8,1 |
|
Graphics score |
6132 |
6695 |
9,2 |
|
|
Rise of the Tomb Raider v1.0, DX12 |
1920x1080 |
134,3 |
149,1 |
11,0 |
|
Assassin's Creed: Syndicate v.1.5 |
1920x1080 |
104,6 |
113,5 |
8,5 |
|
DOOM 2016 |
1920x1080 |
126,8 |
138,5 |
9,2 |
|
BioShock Infinite |
1920x1080 |
171,6 |
185,6 |
8,2 |
|
LuxMark v2.0 |
Score |
5372 |
5832 |
8,6 |
|
Battlefield 4 |
1920x1080 |
147,3 |
159,8 |
8,5 |
|
Crysis 3 |
1920x1080 |
104,3 |
114,6 |
9,9 |
|
Середній приріст |
9,5 |
|||
В середньому приріст склав 9,5%. Завдяки цьому можна мінімізувати відставання від еталонної NVIDIA GeForce GTX 1080, поліпшити відрив від конкурентів і підвищити частоту кадрів у іграх на високій роздільній здатності.
Висновки
Якщо при виборі відеокарти для Full HD або QHD-монітора ви стоїте перед вибором «GTX 1070 або GTX 1080», можете сміливо дивитися в бік ASUS ROG STRIX GeForce GTX 1070 GAMING OC (ROG STRIX-GTX1070-O8G-GAMING). Відрив від еталонної NVIDIA GeForce GTX 1080 буде мінімальним, особливо після ручного розгону, а різниця у вартості – відчутною (близько ₴5000 або $200 на момент написання огляду). При цьому її обчислювальної потужності з запасом на кілька років вистачить для запуску будь-яких ігор для вказаних роздільностей монітора. Під 4K може знадобитися зниження якості графіки для досягнення прийнятного рівня FPS. У такому випадку можна подумати про старшу модель або відразу запастися потужнішим блоком живлення і відповідною материнською платою для встановлення SLI-зв’язки з двох NVIDIA GeForce GTX 1070. Але слід пам'ятати, що продуктивність у такому режимі буде залежати від оптимізації ігор.
Сама ж модель ASUS ROG STRIX-GTX1070-O8G-GAMING порадувала посиленою 6+1-фазовою підсистемою живлення, надійною елементної базою Super Alloy Power II, автоматичним процесом складання ASUS AUTO-Extreme Technology і дуже ефективною системою охолодження DirectCU III. Все це дозволяє їй стабільно працювати навіть в умовах значного оверклокінгу без підвищення швидкості обертання вентиляторів на максимум, тому про сильний шум можна взагалі забути.
Любителів оригінального зовнішнього вигляду ASUS ROG STRIX GeForce GTX 1070 GAMING OC порадує яскравою фірмовою системою підсвічування AURA RGB Lighting. Якщо у вас виявиться материнська плата чи периферія з підтримкою цієї ілюмінації, можна синхронізувати її роботу на всіх пристроях.
В результаті відеокарта вийшла дуже якісною і функціонально багатою. Перед покупкою треба обов'язково переконається, що в корпусі для неї достатньо простору. Якщо ж ви хочете трохи заощадити, тоді можна взяти версію ASUS ROG STRIX-GTX1070-8G-GAMING, яка відрізняється лише відсутністю заводського розгону.
Переваги:
- відмінна продуктивність у своєму сегменті;
- надійна елементна база Super Alloy Power II;
- посилена 6+1-фазова підсистема живлення;
- автоматичний процес складання ASUS AUTO-Extreme Technology;
- тиха й ефективна система охолодження DirectCU III з відмінним запасом міцності для розгінних експериментів;
- підтримка технології 0dB Fan, яка переводить кулер у пасивний режим при низькому навантаженні на GPU;
- підтримка технології ASUS FanConnect;
- наявність фірмового LED-підсвічування AURA RGB Lighting;
- модифікований набір зовнішніх інтерфейсів спрощує підключення VR-шолома;
- наявність контактного майданчика для вимірювання та модифікації ключових напруг;
- заводський розгін і хороший оверклокерський потенціал;
- можливість використання функціонального фірмового ПЗ;
- подарунок для гравців World of Warships.
