Огляд і тестування відеокарти ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC: приклад для наслідування
01-12-2016
Під час першого знайомства з відеокартою NVIDIA GeForce GTX 1 050 Ti на прикладі моделі ASUS Expedition GeForce GTX 1050 Ti (EX-GTX1050TI-4G) ми були приємно здивовані не лише рівнем продуктивності, але й можливостями розгону. Зокрема, доволі простий кулер з алюмінієвим радіатором і двома осьовими 75-мм вентиляторами дозволив підняти частоти GPU з 1291 / 1392 МГц до 1534 / 1635 МГц, а пам'яті – з 7008 до 7688 МГц. Теоретично: чим краща ефективність охолодження, тим вищих результатів можна досягти. Звичайно, багато що залежить від конкретного екземпляра, але все ж ми вирішили перевірити, наскільки це твердження відповідає дійсності.
Для цього нам була люб'язно надана на тестування топова модель своєї серії – ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC (ROG STRIX-GTX1050TI-O4G-GAMING). Вона використовує посилену підсистему живлення і ефективніший дизайн кулера (DirectCU II). Чи вплине це на рівень розгону? Давайте перевіримо. Але для початку розглянемо новинку уважніше.
Специфікація
|
Модель |
ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC (ROG STRIX-GTX1050TI-O4G-GAMING) |
|
GPU |
NVIDIA GP107-400 |
|
Мікроархітектура |
NVIDIA Pascal |
|
Техпроцес, нм |
14 |
|
Кількість CUDA-ядер |
768 |
|
Кількість текстурних блоків |
48 |
|
Кількість растрових блоків |
32 |
|
Тактова частота GPU, МГц |
1379 / 1493 («Gaming») |
|
Тип відеопам'яті |
GDDR5 |
|
Об'єм, ГБ |
4 |
|
Ефективна частота пам'яті, МГц |
7008 |
|
Ширина шини пам'яті, бітів |
128 |
|
Пропускна спроможність пам'яті, ГБ/с |
112 |
|
Зовнішні інтерфейси |
2 x DVI-D |
|
Мінімальна рекомендована потужність блока живлення, Вт |
300 |
|
Додатковий роз'єм живлення PCIe |
1 x 6-контактний |
|
Розміри з офіційного сайту, мм |
241 х 129 х 40 |
|
Драйвери |
Свіжі драйвери можна завантажити з сайту компанії ASUS або сайту виробника GPU |
|
Сайт виробника |
Упаковка і комплект постачання

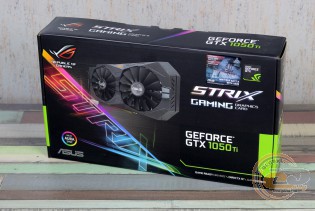

Відеокарти серії ASUS ROG STRIX є доволі частими гостями в нашій тестовій лабораторії, тому їх сувора та інформативна упаковка вже добре нам знайома. Якщо ж ви вперше знайомитеся з цією моделлю, рекомендуємо звернути увагу на ключові її особливості, які зображені за допомогою візуально зрозумілих піктограм, а також на можливість активації до 30 січня 2017 року інвайт-коду гри World of Warships для отримання преміумного крейсера «Діана» і 15 днів преміум-доступу.
Одну з бічних сторін зайняли рекомендовані системні вимоги. Так, потужність блока живлення не повинна опускатися нижче 300 Вт, і бажано, щоб у ньому був передбачений один 6-контактний роз'єм PCIe для підключення додаткового живлення. Реальне ж споживання тестового стенда з ASUS ROG STRIX-GTX1050TI-O4G-GAMING ви традиційно можете побачити на останньому графіку блока тестування.
Комплект постачання графічного адаптера містить паперову документацію, диск із драйверами, наліпки на пластиковий кожух для ефектнішого зовнішнього вигляду і пару стяжок для кабелів.
Зовнішній вигляд

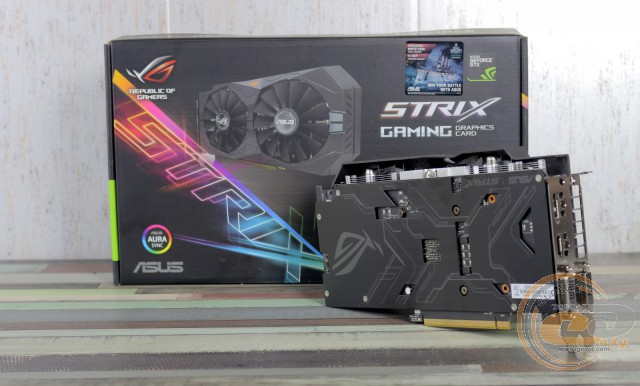

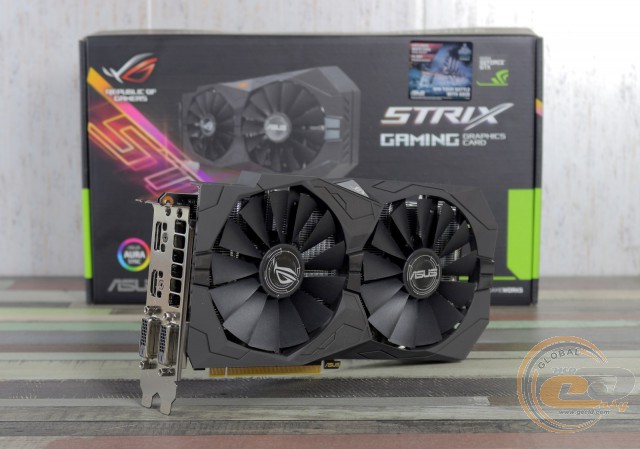

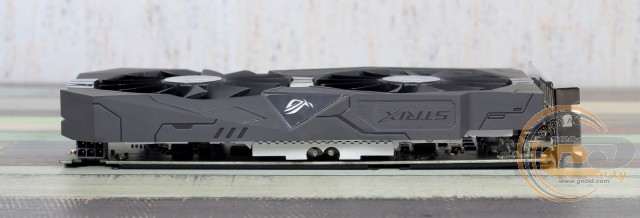

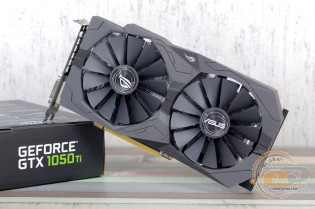

Без комплектних наліпок і активної ілюмінації відеокарта ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC виглядає доволі строго. Згідно з офіційним сайтом, її розміри становлять 241 х 129 х 40 мм (255 х 129 мм відповідно до власних вимірювань), і вона не надто вимоглива до вільного простору всередині корпусу. А на зворотному боці встановлено пластину жорсткості, яка нагрівається в процесі роботи, тому не варто поспішати з вийманням відеоприскорювача після тривалої експлуатації.

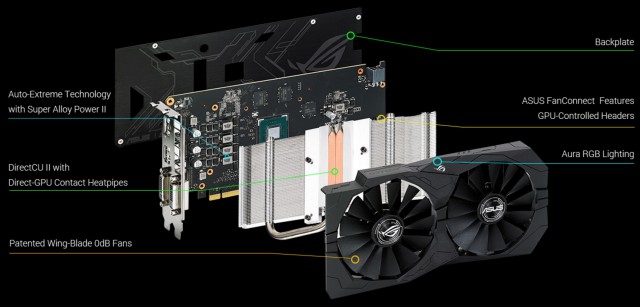

На жаль, розібрати відеокарту нам не дозволили, але її офіційна сторінка дозволяє заглянути всередину. Що ж цікавого там можна побачити? В першу чергу, посилену 4+1-фазову підсистему живлення (еталонна версія передбачає 3+1-фазовий дизайн) з використанням надійної елементної бази Super Alloy Power II (твердотільні й тантал-полімерні конденсатори, феритові дроселі та енергоефективні МОП-транзистори). До того ж сама відеокарта створена на базі повністю автоматичного процесу складання ASUS AUTO-Extreme Technology.

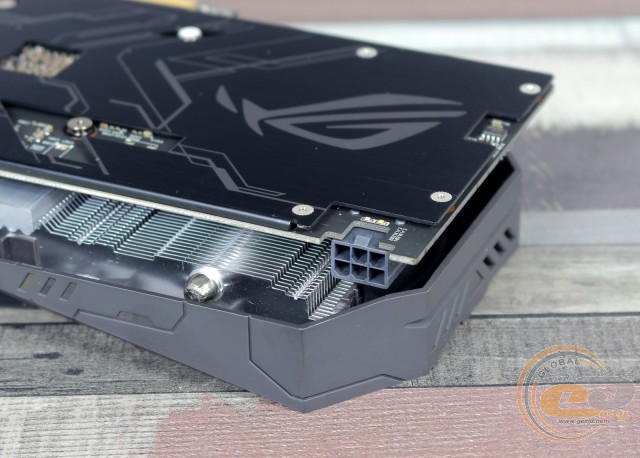

Еталонна та багато партнерських версій NVIDIA GeForce GTX 1050 Ti не вимагають підключення конектора додаткового живлення PCIe, а ось в ASUS ROG STRIX-GTX1050TI-O4G-GAMING передбачена така можливість. Це дозволяє поліпшити стабільність роботи при оверклокінгу та знизити навантаження на слот PCI Express x16. Система охолодження зовсім трохи перешкоджає підключенню і відключенню 6-контактного роз'єму PCIe. А під ним можна помітити світлодіоди, які сигналізують у разі виникнення проблем з подачею живлення.

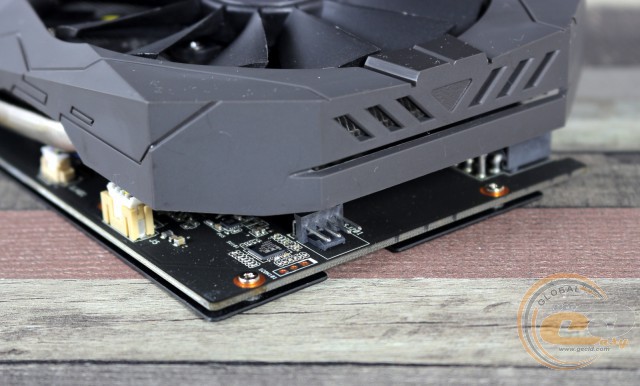

У хвостовій частині друкованої плати притулився один 4-контактний роз'єм для підключення корпусного вентилятора, який реалізує технологію ASUS FanConnect. Швидкість його обертання регулюватиме GPU, а не CPU, тому для більшої ефективності можна направити створений повітряний потік саме на відеокарту.
Оскільки NVIDIA GeForce GTX 1050 Ti позбавлена підтримки технології NVIDIA SLI, жодних роз'ємів для підключення містків на верхній стороні друкованої плати немає.

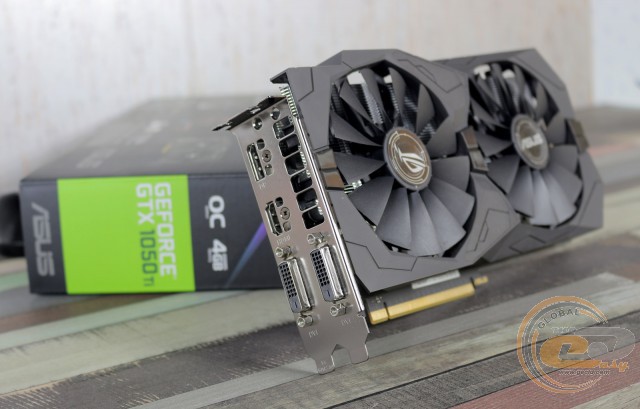

У наборі зовнішніх інтерфейсів графічного адаптера наявні такі порти:
- 2 x DVI-D;
- 1 x HDMI 2.0b;
- 1 x DisplayPort 1.4.
Референсний дизайн передбачає наявність трьох інтерфейсів DisplayPort, одного DVI-D і одного HDMI. В даному ж випадку спрощується підключення багатьох старих моніторів, які можуть бути не мати портів DisplayPort або HDMI, однак мають DVI.

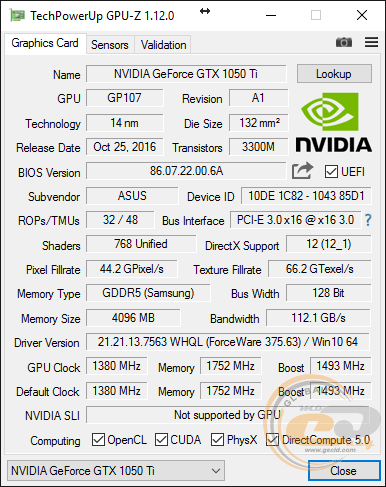

За допомогою утиліти GPU-Z можна переконатися в тому, що в основі ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC (ROG STRIX-GTX1050TI-O4G-GAMING) знаходиться 14-нм графічний процесор NVIDIA GP107 з 768 CUDA-ядрами і 4 ГБ GDDR5-пам'яті від Samsung. За замовчуванням використовується профіль «Gaming», в якому частоти GPU досягають 1380 і 1493 МГц. Еталонна швидкісна формула становить 1290 / 1392 МГц.

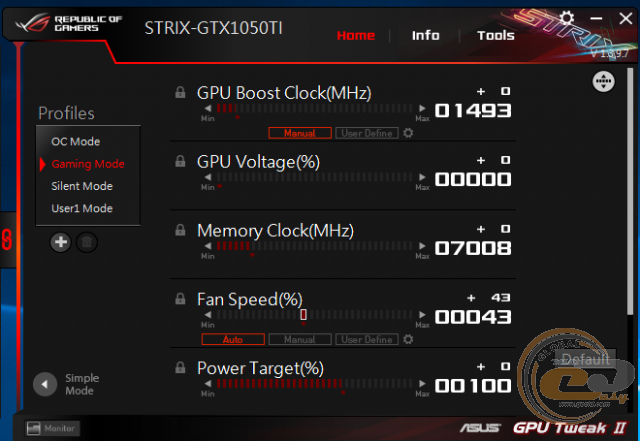

А за бажанням в утиліті ASUS GPU Tweak II можна активувати інший попередньо встановлений профіль – «OC», в якому тактові частоти графічного процесора досягають 1392 і 1506 МГц. Також у програмі передбачено можливість збереження й активації профілів, що дуже зручно.
І наостанок у зовнішньому вигляді графічного адаптера ASUS ROG STRIX-GTX1050TI-O4G-GAMING відзначимо LED-підсвічування ASUS Aura RGB Lighting з мільйонами доступних кольорів і шістьма режимами роботи. Але підсвічується лише один елемент дизайну – логотип серії ASUS ROG. За бажанням можна синхронізувати роботу всіх фірмових продуктів, що використовують цю ілюмінацію.
Система охолодження

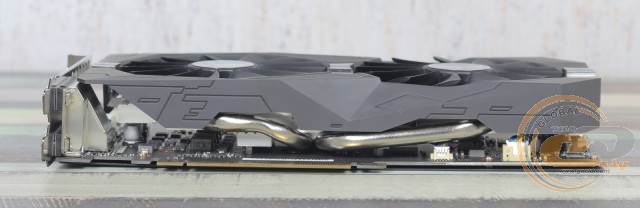

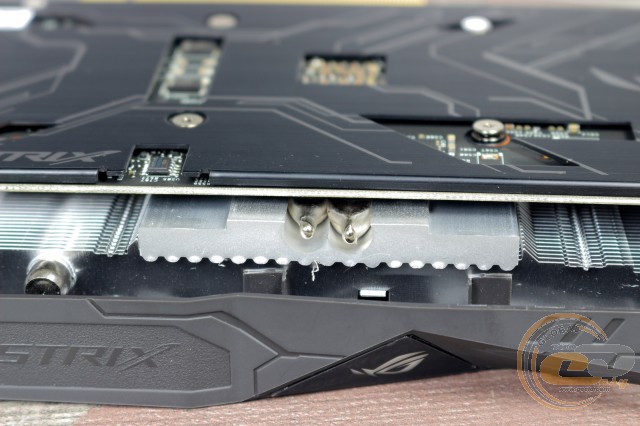

Охолодження внутрішніх компонентів у відеокарті ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC покладено на фірмовий кулер DirectCU II. Його конструкція містить дві нікельовані мідні 8-мм теплові трубки, доволі масивний алюмінієвий радіатор і два 88-мм осьові вентилятори з дизайном Wing-Blade, закріплені на пластиковому кожусі. Теплові трубки безпосередньо контактують з поверхнею графічного процесора для прискорення теплообміну, й використовують U-подібну форму для максимального використання всієї своєї довжини.

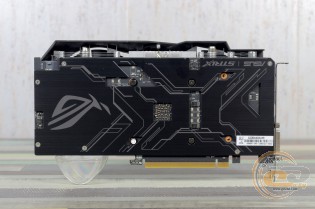

Зворотний бік закриває пластина жорсткості. Вона підтримує конструкцію кулера, зменшуючи навантаження на текстоліт, і приймає пасивну участь у відведенні надлишків тепла. А ось додаткових низькопрофільних радіаторів для повноцінного охолодження елементів підсистеми живлення або мікросхем пам'яті немає.
Для перевірки ефективності роботи системи охолодження DirectCU II використовувалася утиліта ASUS GPU Tweak II. При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 55°С, а самі пропелери працювали на 43% (1019 об/хв) від своєї максимальної потужності. У такому режимі шум практично був відсутній.
Звісно ж напрошується порівняння з кулером моделі ASUS Expedition GeForce GTX 1050 Ti, який в аналогічному режимі зміг утримати температуру GPU на позначці 67°С. Однак у його конструкції немає теплових трубок і використовуються 75-мм вентилятори.

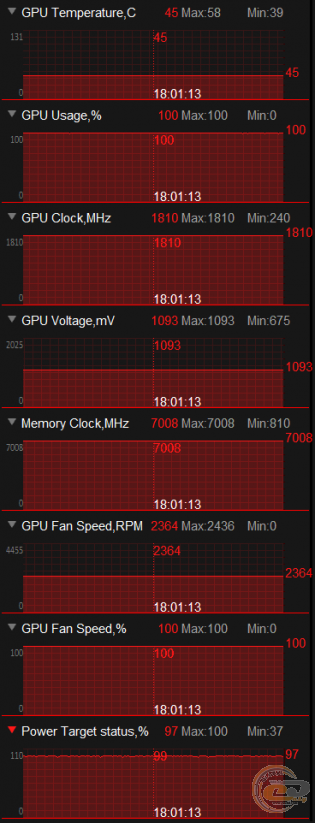

Примусове встановлення швидкості обертання лопатей на максимум (2364 об/хв) забезпечило зниження температури GPU до 45°С, що свідчить про хороший запас потужності системи охолодження. При цьому шум перевищив середній рівень, але він не був гучним.
Продовжуючи наше порівняння з ASUS EX-GTX1050TI-4G, відзначимо, що її кулер досяг аналогічного рівня ефективності (46°С), але для цього довелося підвищити швидкість пропелерів до 3146 об/хв, що призвело до дискомфортного шуму.

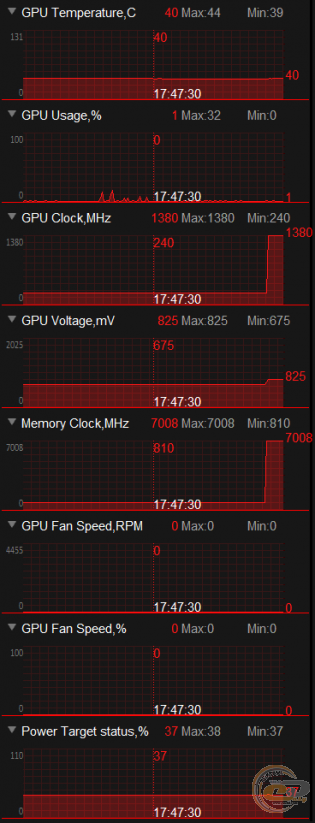

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижувалися, дозволяючи зменшити енергоспоживання й тепловиділення відеоприскорювача загалом. У такому режимі температура GPU не перевищувала 40°С, а вентилятори тимчасово відключалися (технологія 0dB Fan). І лише при піднятті температури до 57°С вони знову активно включалися в роботу.
У підсумку кулер DirectCU II відеоприскорювача ASUS ROG STRIX-GTX1050TI-O4G-GAMING показав відмінну ефективність вже в автоматичному режимі, утримавши температуру графічного процесора на позначці 55°С, у той час як його максимальна температура заявлена на рівні 97°С. Та й при максимальній швидкості обертання лопатей СО складно назвати гучною. А якщо додати до цього відсутність сторонніх звуків у вигляді високочастотного писку дроселів, то виходить взірець для наслідування.
Тестування
Під час тестування використовувався Стенд для тестування Відеокарт №4
| Процесор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнська плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативна пам'ять | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопичувачі | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блок живлення | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монітор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операційна система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мишка + килимок та клавіатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Відразу ж відзначимо, що при аналізі будемо враховувати середні показники не по всіх бенчмарках, а лише в актуальних іграх, оскільки саме на них найчастіше звертають увагу при виборі графічного адаптера. Отже, завдяки заводському розгону ASUS ROG STRIX-GTX1050TI-O4G-GAMING випередила ASUS EX-GTX1050TI-4G в середньому на 6,2% в роздільності Full HD. Особливо цікаво виглядають результати в Deus Ex: Mankind Divided, яка з моменту тестування першої NVIDIA GeForce GTX 1050 Ti отримала низку оновлень. Напевно саме це стало причиною того, що в цьому бенчмарку результати ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC кращі на 18-20%, ніж у ASUS Expedition GeForce GTX 1050 Ti.
Іншими внутрішніми конкурентами є NVIDIA GeForce GTX 1060 (3 ГБ) і NVIDIA GeForce GTX 950. Перша виявилася попереду в середньому на 43,5%, а друга відстала майже на 31%. Якщо згадати про 4-гігабайтову NVIDIA GeForce GTX 960 з високим заводським розгоном, її відставання оцінюється в 10,5%, хоча порівняти їх можна лише в обмеженій кількості досі актуальних ігор.
На зовнішній арені в ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC два конкуренти: AMD Radeon RX 460 і AMD Radeon RX 470. Перша опинилася позаду в середньому на 25,8%, у той час як друга вирвалася вперед на 23%.
Загалом ASUS ROG STRIX-GTX1050TI-O4G-GAMING добре справляється з актуальними іграми в роздільності Full HD при максимально високих налаштуваннях графіки, видаючи в більшості випадків від 35 до 50 кадрів/с. Лише в особливо складних або погано оптимізованих проектах частота кадрів може просідати до 20-30 FPS. Але достатньо прибрати згладжування чи вимкнути деякі налаштування в таких іграх, щоб досягти комфортної швидкості.
Розгін
Ефективна система охолодження та посилена підсистема живлення відразу ж налаштували нас на отримання хорошого результату при розгоні. За допомогою фірмової утиліти напругу на графічному процесорі вдалося підняти з 1031-1093 до 1031-1100 мВ. У результаті номінальна тактова частота збільшилася з 1380 до 1540 МГц (приріст 11,6%), а динамічна – з 1493 до 1653 МГц (приріст 9,7%). Нагадаємо, що у випадку з ASUS Expedition GeForce GTX 1050 Ti вдалося досягти показників 1534 і 1635 МГц. Тобто в даному випадку різниця несуттєва.
Натомість приємно здивувала підсистема відеопам'яті, ефективну тактову частоту якої ми підняли з 7008 до 9404 МГц (приріст 34,2%). З ASUS EX-GTX1050TI-4G нам підкорилася планка в 7688 МГц. Енергоспоживання всього стенда з відеокартою в MSI Kombustor збільшилася з 193 до 201 Вт – просто відмінний показник для такого розгону.
Кулер DirectCU II повністю виправдав видані йому аванси. Вже при 70% від максимальної швидкості він зміг утримати температуру GPU на позначці 45°С у бенчмарку MSI Kombustor і на рівні 40°С при запуску гри DOOM (2016) в 4K-роздільності. Моніторинг при цьому показує, що частота графічного процесора досягала 1911 МГц, а відеопам'яті – 8008 МГц. Рівень шуму був абсолютно комфортним.
Оцінити приріст продуктивності внаслідок ручного розгону можна в таблиці:
|
Тестовий пакет |
Стандартні частоти |
Розігнана відеокарта |
Приріст продуктивності, % |
|
|
DOOM 2016 |
3840x2160 |
22,1 |
24,3 |
10,0 |
|
DOOM 2016 |
1920x1080 |
51,4 |
52,7 |
2,5 |
|
The Witcher 3: Wild Hunt |
3840x2160 |
18,8 |
20,4 |
8,5 |
|
Grand Theft Auto V |
3840x2160 |
20 |
21,6 |
8,0 |
|
Hitman 6 |
3840x2160 |
22,6 |
23,8 |
5,3 |
|
Total War: Warhammer v.1.0.0 |
3840x2160 |
16,9 |
18,2 |
7,7 |
|
Futuremark 3D Mark, Time Spy v.1.0, 2560x1440 |
Score |
2735 |
2903 |
6,1 |
|
Graphics score |
2438 |
2593 |
6,4 |
|
|
Rise of the Tomb Raider v1.0, DX12 |
1920x1080 |
57,7 |
61 |
5,7 |
|
Assassin's Creed: Syndicate v.1.5 |
1920x1080 |
52 |
54,9 |
5,6 |
|
BioShock Infinite |
1920x1080 |
83,5 |
88,7 |
6,2 |
|
LuxMark v2.0 |
Score |
2519 |
2685 |
6,6 |
|
Battlefield 4 |
1920x1080 |
62,5 |
66,4 |
6,2 |
|
Crysis 3 |
1920x1080 |
46,3 |
49,8 |
7,6 |
|
Середній приріст |
6,6 |
|||
Середній приріст продуктивності склав 6,6%. Отриманий результат можна назвати хорошим, враховуючи початковий високий заводський розгін. До того ж його можна досягнути з мінімальними витратами: енергоспоживання зросло лише на 8 Вт, а кулер без проблем справляється з підвищеним навантаженням.
Висновки
В першу чергу відеокарта ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC (ROG STRIX-GTX1050TI-O4G-GAMING) порадувала спадковістю по відношенню до старших моделей лінійки ASUS ROG STRIX. Тобто вона використовує ту ж надійну елементну базу Super Alloy Power II і автоматичний процес складання ASUS AUTO-Extreme Technology, посилену підсистему живлення з одним 6-контактним роз'ємом PCIe, систему підсвічування ASUS Aura RGB Lighting, технологію ASUS FanConnect для керування швидкістю обертання одного підключеного вентилятора, а також ефективну й тиху систему охолодження DirectCU II, яка здатна забезпечити стабільність роботи відеоприскорювача навіть в умовах високого ручного розгону. Додатково новинка пропонує модифікований набір зовнішніх інтерфейсів для простішого підключення старих моніторів, два профілі заводського розгону, з якими в багатьох відпаде необхідність у ручних маніпуляціях, і подарунок для новачків World of Warships. Для повного щастя не вистачає лише низькопрофільного радіатора на елементах підсистеми живлення, щоб можна було не хвилюватися за їх температуру.
Що ж стосується рівня продуктивності, то навіть у профілі «Gaming» з не найвищим заводським розгоном ASUS ROG STRIX-GTX1050TI-O4G-GAMING обходить еталонну версію NVIDIA GeForce GTX 1050 Ti у нових іграх в середньому на 6,2%. Також вона випереджає минулорічні NVIDIA GeForce GTX 950 і NVIDIA GeForce GTX 960, але рівня 3-гігабайтової NVIDIA GeForce GTX 1060 і AMD Radeon RX 470 вона не досягає навіть з високим заводським розгоном. Однак на 40-50 FPS при високих налаштуваннях у Full HD можна розраховувати в багатьох актуальних іграх. А якщо ви без проблем можете пожертвувати деякими налаштуваннями графіки, цей показник можна ще трохи підвищити.
В результаті ASUS ROG STRIX GeForce GTX 1050 Ti GAMING OC безсумнівно варто розглядати, якщо ви націлилися саме на категорію NVIDIA GeForce GTX 1050 Ti. Це гідний флагманський продукт з відповідним цінником. Якщо ви готові пожертвувати згаданими вище перевагами, можна придивитися до версії ASUS Expedition GeForce GTX 1050 Ti, яка коштуватиме трохи менше.
Переваги:
- відмінна продуктивність у своєму сегменті;
- надійна елементна база Super Alloy Power II;
- автоматичний процес складання ASUS AUTO-Extreme Technology;
- посилена 4+1-фазова підсистема живлення;
- тиха й ефективна система охолодження DirectCU II;
- підтримка технології 0dB Fan, яка переводить кулер у пасивний режим при низькому навантаженні на GPU;
- підтримка технології ASUS FanConnect;
- система підсвічування ASUS Aura RGB Lighting;
- два профілі з заводським розгоном;
- можливість використання функціонального фірмового ПЗ;
- подарунок для гравців World of Warships.
Особливості:
- модифікований набір зовнішніх інтерфейсів;
- відсутність додаткового радіатора на елементах підсистеми живлення.
Автор: Сергій Буділовський
Переклад: Юрій Коваль
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування відеокарту.
Висловлюємо подяку компаніям ASUS, Cooler Master, Deepcool, Intel, Kingston Technology, Razer, Sea Sonic і Transcend за надане для тестового стенда обладнання.
