Огляд і тестування відеокарти ASUS GeForce GTX 760 STRIKER PLATINUM з 4 ГБ GDDR5

18-04-2014

Відеокарти серії ASUS ROG завжди привертали користувачів своєю високою продуктивністю, інноваціями, а також найвищою якістю. Не так давно ми познайомили вас із моделлю ASUS ROG MARS 760, яка може похвалитися двома графічними процесорами NVIDIA GeForce GTX 760 і відмінною продуктивністю, але разом з тим і досить високою вартістю. У даному ж огляді ми поговоримо про нове поповнення в сімействі «топових» ігрових відеокарт, представлене версією ASUS GeForce GTX 760 STRIKER PLATINUM. На відміну від згаданої вище моделі, у складі новинки використовується тільки один графічний процесор, що зробить її більш доступною більшості користувачів.

У цьому випадку виробник зробив наголос на відмінну якість елементної бази та продуктивну систему охолодження. Це повинно дати хорошу основу для високого розгінного потенціалу, що ми обов'язково перевіримо у відповідному розділі. Однак давайте перейдемо безпосередньо до знайомства з новинкою і її технічними характеристиками.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

Модель

ASUS GeForce GTX 760 STRIKER PLATINUM

(ASUS STRIKER-GTX760-P-4GD5)

Графічне ядро

NVIDIA GK104 (Kepler)

Кількість універсальних шейдерних процесорів

1152

Підтримувані API та технології

DirectX 11.2 (Shader Model 5.0), OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, 4-way NVIDIA SLI, NVIDIA CUDA

Частота графічного ядра, МГц

1085 (1150 з урахуванням використання технології NVIDIA GPU Boost 2.0)

Частота пам'яті (ефективна), МГц

1502 (6008)

Обсяг пам'яті, ГБ

4

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

192,3

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 4096 x 2160

Аналогова - до 2048 x 1536

Інтерфейси виведення зображення

1 x DVI-D

1 x DVI-I

1 x HDMI

1 x DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальна потужність блока живлення, Вт

600

Додаткові роз’єми живлення PCIe

1 x 6-контактний

1 x 8-контактний

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії, мм

287 х 152 (299 х 152)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Оскільки перед нами практично повністю переосмислена модифікація NVIDIA GeForce GTX 760, то говорити про яку-небудь відповідність новинки «референсному» пристрою ніяк не можна. Єдине, що можна порівняти прямо, то це робочі частоти. У цьому випадку графічне ядро відеокарти може похвалитися помітним рівнем заводського розгону до 1085 МГц (приріст 10,7% щодо рекомендованих 980 МГц), а з урахуванням роботи технології NVIDIA GPU Boost 2.0 середнє значення становить 1150 МГц. Відеопам'ять при цьому функціонує на рекомендованій ефективній частоті 6008 МГц.

Упаковка та комплектація

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

ASUS GeForce GTX 760 STRIKER PLATINUM постачається у відповідній до свого статусу великій коробці з якісного картону, оформленій у фірмовому червоному кольорі ігрової серії компанії ASUS. На лицьовій стороні коробки, крім логотипів компанії-виробника та серії ASUS ROG, розташоване тільки найменування самої відеокарти.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

Під кришкою, яка відкидається вверх, зосереджений опис ключових переваг відеокарти, а саме:

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

  • DIGI+ VRM with 8 Phase Super Alloy Power – у новинці використовується 8-фазна цифрова підсистема живлення та ефективна елементна база, виконана згідно з концепцією Super Alloy Power. Вона містить в собі японські чорні твердотільні конденсатори з підвищеним у п'ять разів терміном служби та збільшеною на 20% витривалістю при високих температурах, дроселі з феритовим осердям, а також тантал-полімерні твердотільні конденсатори POSCAP, які мають високий рівень стабільності та ефективності навіть при роботі відеокарти в режимі екстремального оверклокінгу. Що ж стосується повсякденного використання, то описані вище переваги дозволяють на 15% підвищити енергоефективність, на 30% знизити шум силових елементів і в 2,5 рази збільшити термін служби графічного адаптера.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

  • DirectCU II – фірмова система охолодження, яка містить у собі три теплові трубки. При цьому вони прямо контактують із графічним ядром. У цілому вся конструкція дозволяє знизити температуру GPU на 37% і рівень шуму в три рази, у порівнянні з еталонним кулером моделі NVIDIA GeForce GTX 760.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

  • CoolTech Fan Technology один із двох вентиляторів у складі кулера виконаний за гібридною технологією, поєднуючи в собі внутрішній радіальний вентилятор і зовнішній осьовий (із класичним дизайном лопатей). Подібна конструкція, за словами виробника, забезпечує різноспрямованість повітряних потоків і сприяє прискореному відведенню тепла.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

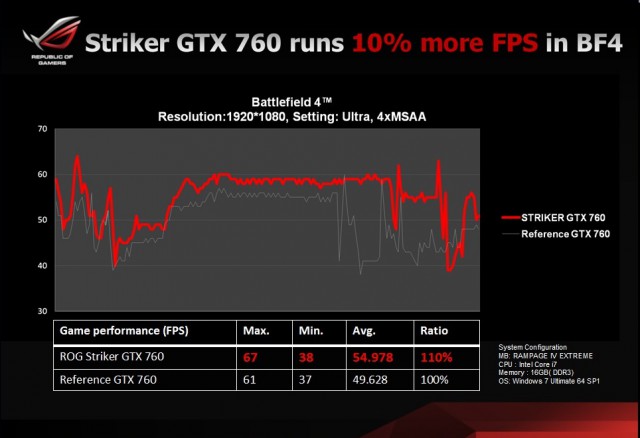

  • Ultimate performance – згідно з даними компанії ASUS, новинка забезпечує до 10% вищу продуктивність у деяких популярних іграх, аніж NVIDIA GeForce GTX 760 з еталонним дизайном, що ми обов'язково перевіримо в процесі тестування.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

  • ROG Color-coded Load Indicator – любителі модінгу повинні з гідністю оцінити логотип серії ASUS ROG на бічній стороні відеокарти, оснащений LED-підсвічуванням, яке змінює свій колір залежно від навантаження: від синього (низький рівень) до жовтого (середній рівень) і червоного (високий рівень). Однак у нас під час тестування при максимальному завантаженні він світився жовтим.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

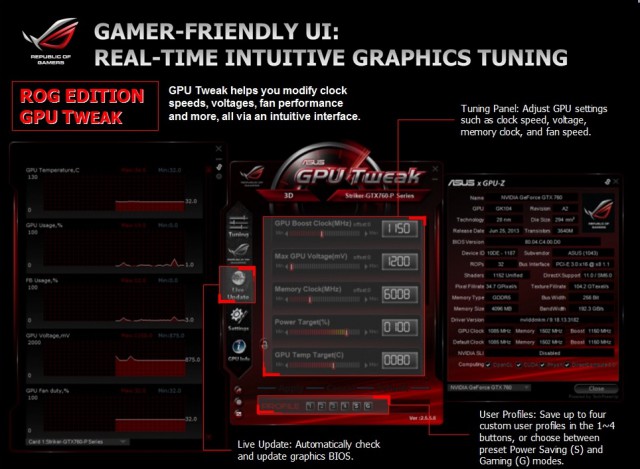

  • GPU Tweak і GPU Tweak Streaming у комплекті з новинкою постачається фірмове ПЗ, яке може бути використане не тільки для моніторингу роботи й розгону відеокарти, але й для організації прямих онлайн-трансляцій ігрового процесу через інтернет.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

На звороті коробки наведене схематичне зображення новинки, її коротка технічна специфікація, а також конфігурація інтерфейсної панелі.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 600 Вт, а його 12-вольтна лінія повинна видавати мінімум 38 А. Що ж стосується додаткового живлення, то новинка вимагає підключення одного 6-контактного та одного 8-контактного кабелів PCIe.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

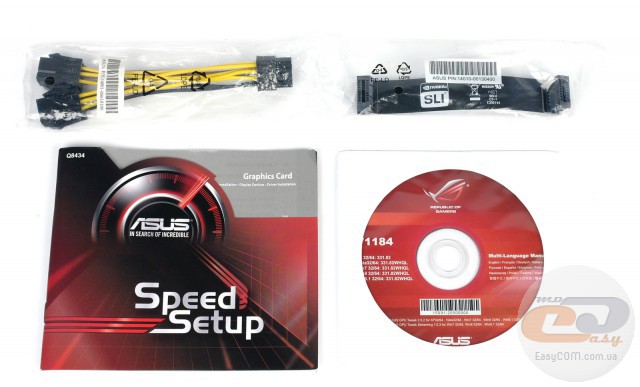

У коробці з тестованою новинкою ми виявили диск із драйверами та утилітами, а також перехідник для живлення й місток 2-way NVIDIA SLI, що є цілком достатнім набором аксесуарів.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

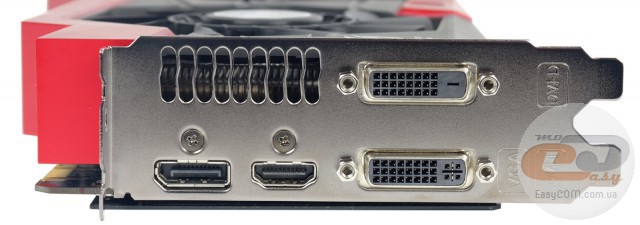

Для виведення зображення на графічному адаптері ASUS GeForce GTX 760 STRIKER PLATINUM передбачений еталонний набір відеовиходів:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Підтримуються наступні роздільні здатності:

  • цифрова - до 4096 x 2160;
  • аналогова - до 2048 x 1536.

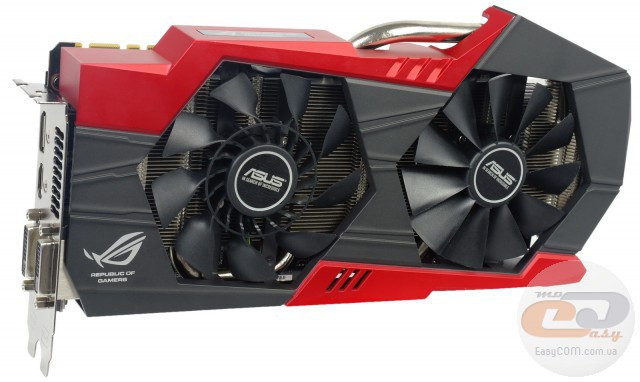

Зовнішній вигляд і елементна база

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

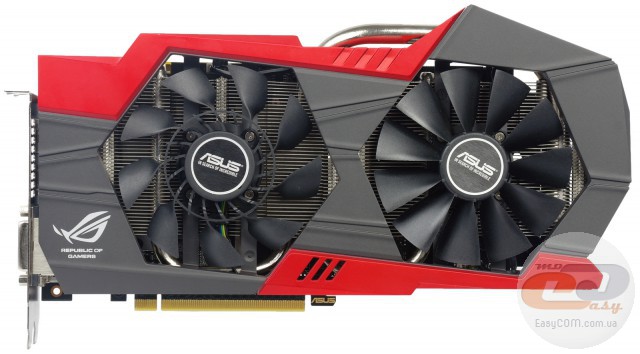

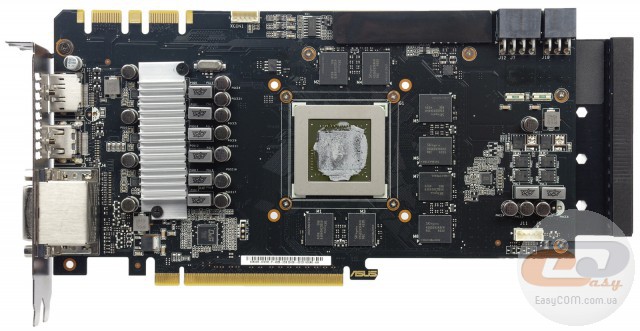

Як бачимо, для виробництва новинки була розроблена унікальна друкована плата, розміри якої перевищують еталонний аналог. Однак, незважаючи на унікальний дизайн, основні принципи розташування набортних елементів залишилися незмінними: чіпи відеопам'яті згруповані навколо графічного ядра; елементи підсистеми живлення GPU розпаяні по ліву, а відеопам'яті – по праву від нього сторону.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

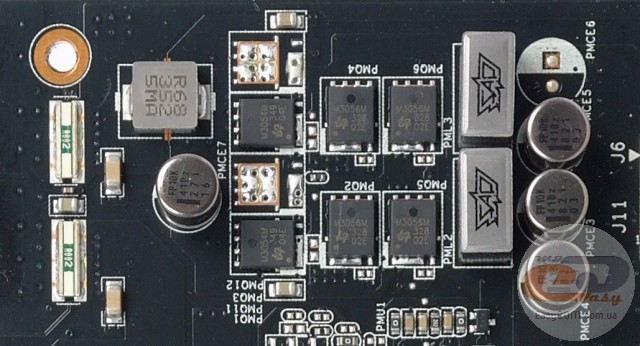

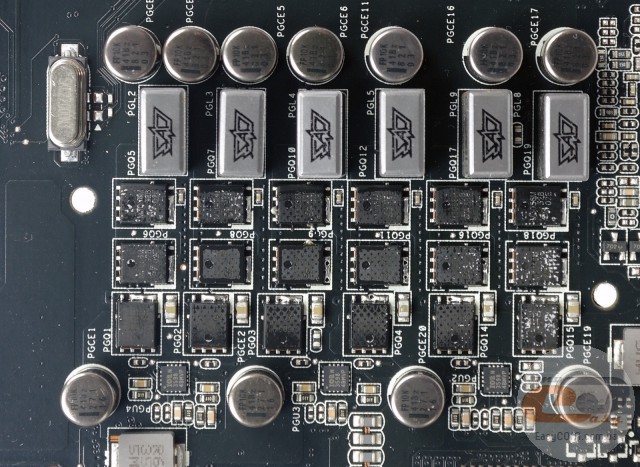

Живлення тестованої відеокарти виконане за посиленою 8-фазою схемою (шість фаз для GPU і дві для мікросхем пам'яті), у той час як еталонна версія містить у собі на дві фази в колі живлення графічного ядра менше. Як ми вже згадували, елементна база відповідає концепції Super Alloy Power. До її складу ввійшли винятково високоякісні компоненти: японські чорні твердотільні конденсатори, дроселі з феритовим осердям, а також тантал-полімерні твердотільні конденсатори POSCAP, що дозволяє продовжити термін служби відеокарти в цілому.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

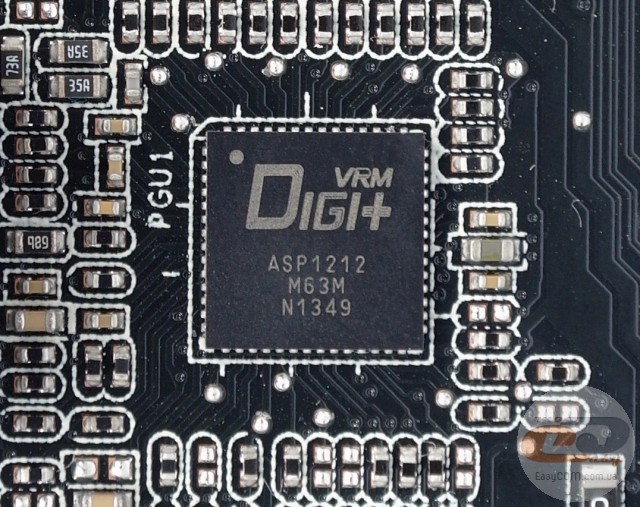

Підсистема живлення ядра реалізована на цифровому ШІМ-контролері DIGI+ VRM ASP1212 виробництва компанії International Rectifier, який підтримує активне керування вісьмома фазами, а також має ряд захисних технологій: OVP (від перевантаження за напругою), UVP (від зниженої напруги), OCP (від перевантаження за струмом) і OTP (від перевантаження за температурою).

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

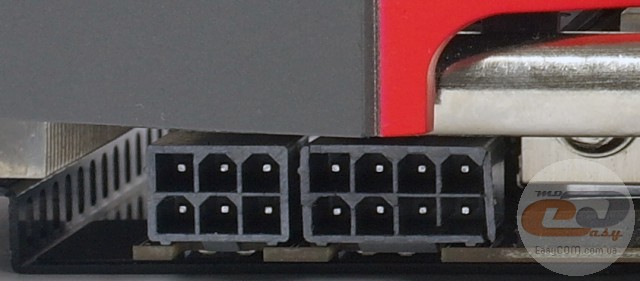

Крім слоту PCI Express 3.0 х16, живлення ASUS STRIKER-GTX760-P-4GD5 забезпечується через два додаткові роз’єми, розташовані на бічній стороні відеокарти. Один із них 6-контактний, а другий – посилений 8-контактний. Нагадаємо, що еталонний дизайн передбачає використання двох 6-контактних роз’ємів PCIe.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

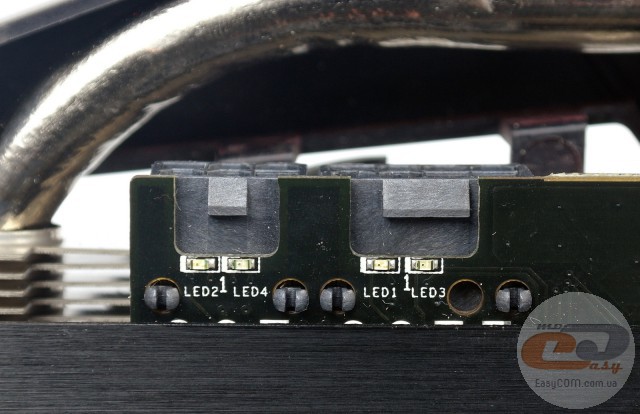

Навколо них є LED-індикатори навантаження, що допоможе оперативніше діагностувати можливі неполадки. Самі ж роз’єми розташовані досить зручно («догори ногами»), тому підключенню та відключенню силових кабелів ніщо не перешкоджає.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

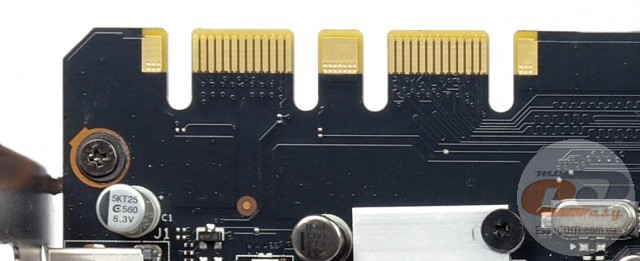

Для реалізації технології NVIDIA SLI на ASUS STRIKER-GTX760-P-4GD5 традиційно використовуються два конектори для підключення відповідних містків, які дозволяють поєднувати від двох до чотирьох відеокарт для спільних розрахунків графічних ефектів. Нагадаємо, що з тестуванням продуктивності NVIDIA GeForce GTX 760 у режимі 2-way SLI х16+х16 ви можете ознайомитися в огляді ZOTAC GeForce GTX 760 AMP! Edition.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

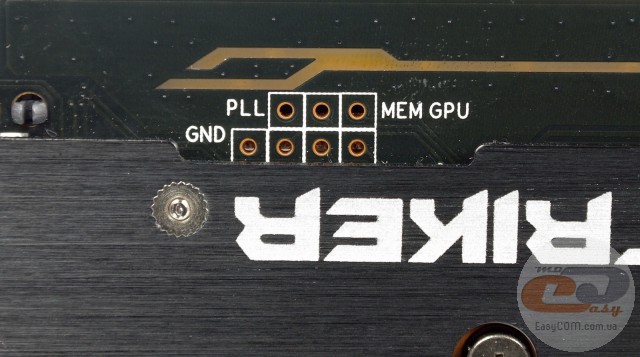

Оверклокери з гідністю оцінять наявність контактного майданчика для вимірювання напруг на ключових компонентах графічного адаптера за допомогою мультиметра.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

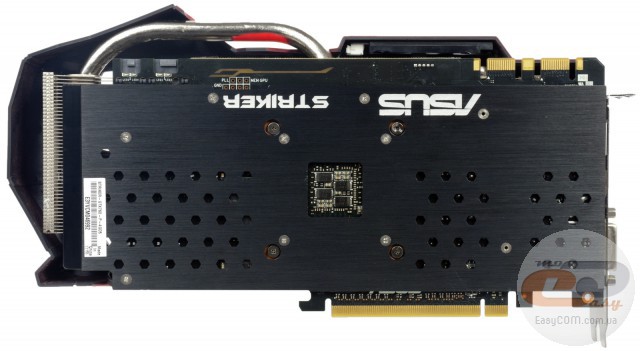

Зворотна сторона друкованої плати, яка захищена металевою пластиною, примітна наявністю згаданих вище тантал-полімерних твердотільних конденсаторів POSCAP, а також половини мікросхем відеопам'яті. Також відзначимо, що згадана металева пластина виконує не тільки захисну функцію, але й роль низькопрофільного радіатора, беручи участь у відведенні тепла від друкованої плати та чіпів відеопам'яті.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

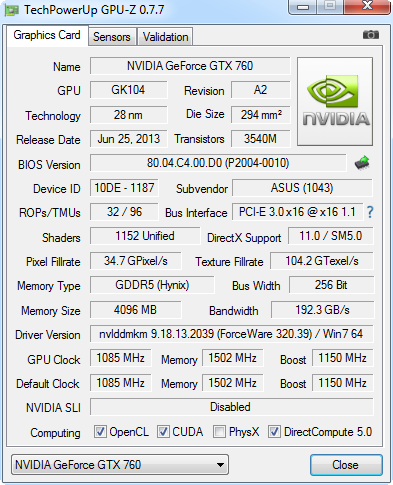

В основі новинки лежить графічний процесор NVIDIA GK104 (Kepler) у модифікації GK104-225-A2, виготовлений за 28-нм техпроцесом. Він складається з 6-ти активних SMX-блоків, 1152-х універсальних шейдерних конвеєрів (ядер CUDA за термінологією NVIDIA) і 32-х блоків растеризації. Як ми вже говорили, у номінальному режимі роботи частота графічного ядра була підвищена щодо рекомендацій NVIDIA і становить 1085 МГц. Враховуючи підтримку розглянутим продуктом технології NVIDIA GPU Boost 2.0, у турборежимі частота графічного процесора в середньому становить 1150 МГц.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

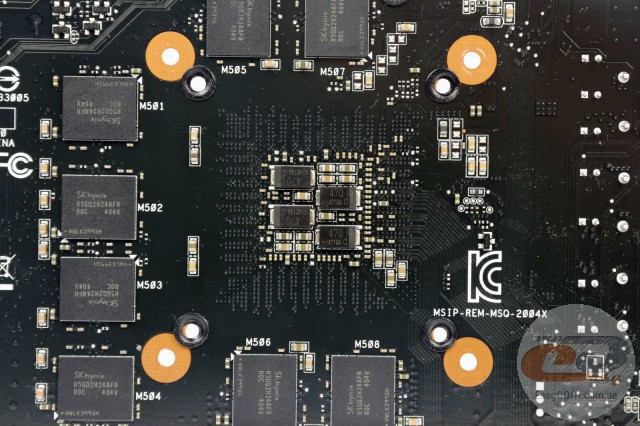

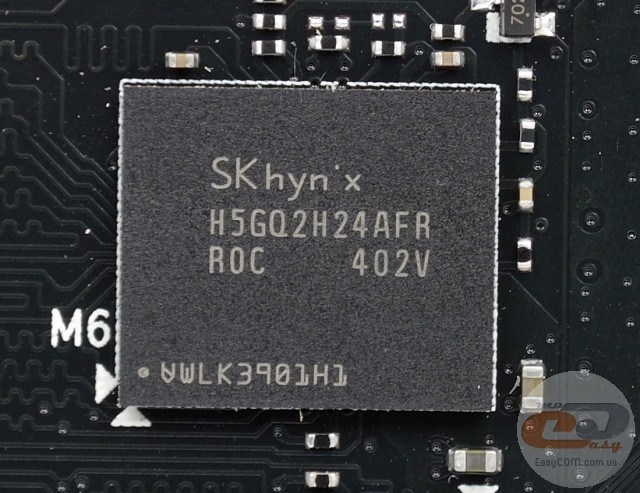

Пам'ять відеокарти ASUS GeForce GTX 760 STRIKER PLATINUM, загальним обсягом 4 ГБ, набрана за допомогою 16-ти чіпів ємністю 256 МБ кожний, виробництва компанії SK Hynix. Мікросхеми мають маркування H5GQ2H24AFR-ROC і, згідно з документацією, їхня номінальна частота рівна 6 ГГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину, яка здатна пропускати 192,3 ГБ інформації за секунду.

Система охолодження

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

Відеоприскорювач зі встановленою фірмовою системою охолодження DirectCU II займає два слоти розширення та має загальну довжину 299 мм (згідно з вимірами в нашій тестовій лабораторії).

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

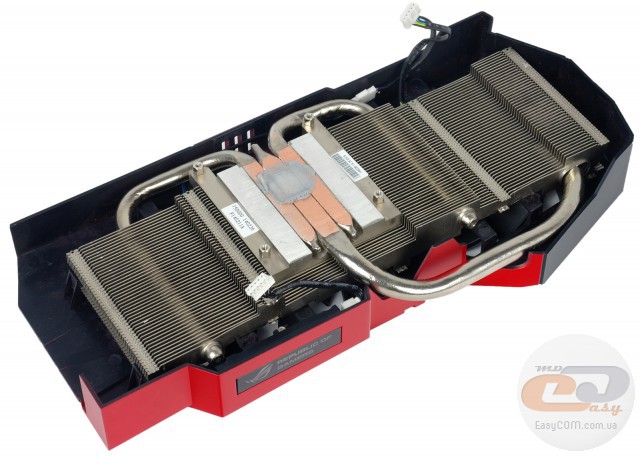

Охолоджувач складається з досить великого радіатора, у конструкції якого застосовуються 45 алюмінієвих пластин, і двох вентиляторів з діаметром крильчатки 95 і 94 мм, закріплених на кожусі, який накриває всю конструкцію зверху.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

Для рівномірного розподілу тепла по всій площі радіатора застосовуються три мідні теплові трубки діаметром 8-10-8 мм. Стандартно для кулерів DirectCU II застосовується схема їхнього безпосереднього контакту з поверхнею графічного процесора через невеликий шар термопасти. При цьому вони надійно припаяні як до ребер алюмінієвого радіатора, так і до мідної основи.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

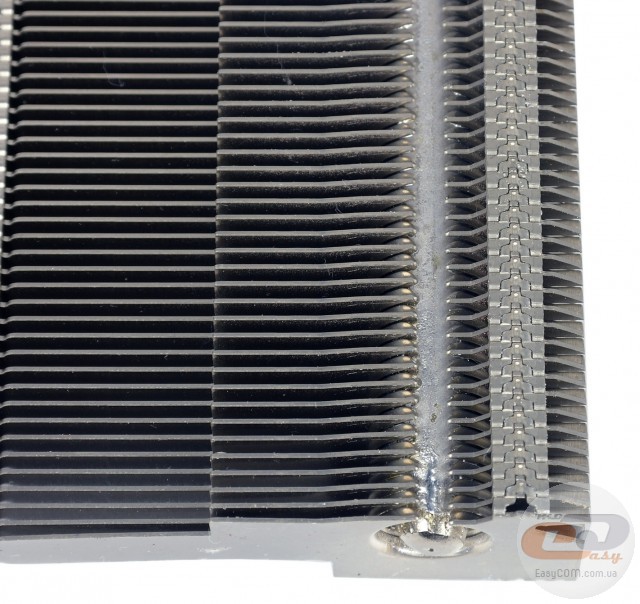

Відзначимо, що ребра радіатора й теплові трубки покриті шаром нікелю, який покликаний знизити падіння ефективності СО у процесі експлуатації, викликане окисненням металів.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

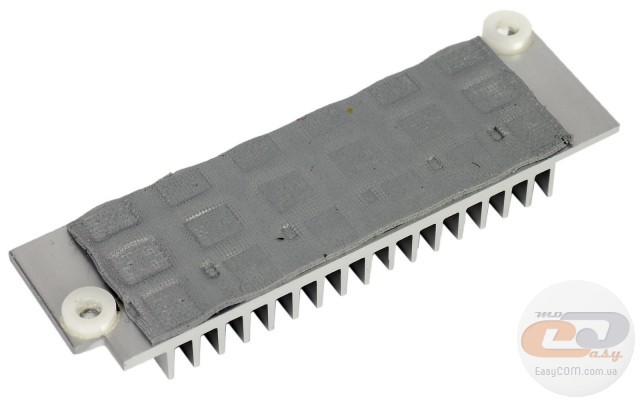

Для охолодження польових транзисторів використовується окремий елемент у вигляді низькопрофільного радіатора з термоінтерфейсом на звороті, а от чіпи пам'яті на лицьовій стороні плати, на жаль, позбавлені якого-небудь додаткового охолодження.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

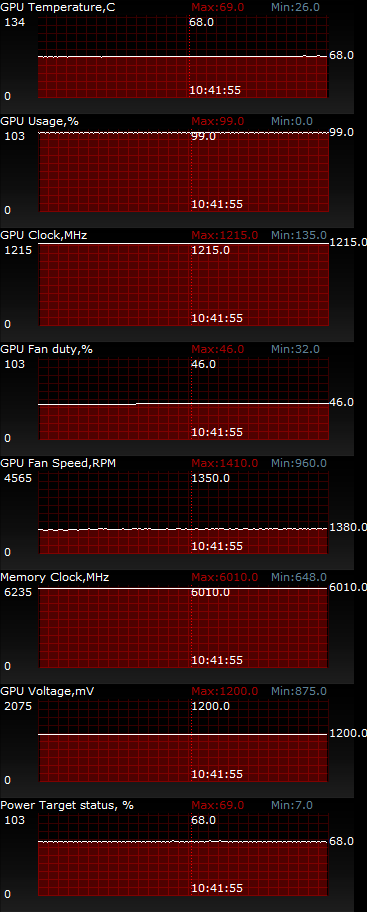

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 68 градусів, а кулер, судячи з показів моніторингу, працював при цьому на 46% від своєї максимальної потужності. Суб'єктивно рівень шуму можна охарактеризувати як «тихий». При цьому він абсолютно комфортний для тривалої роботи біля ПК.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

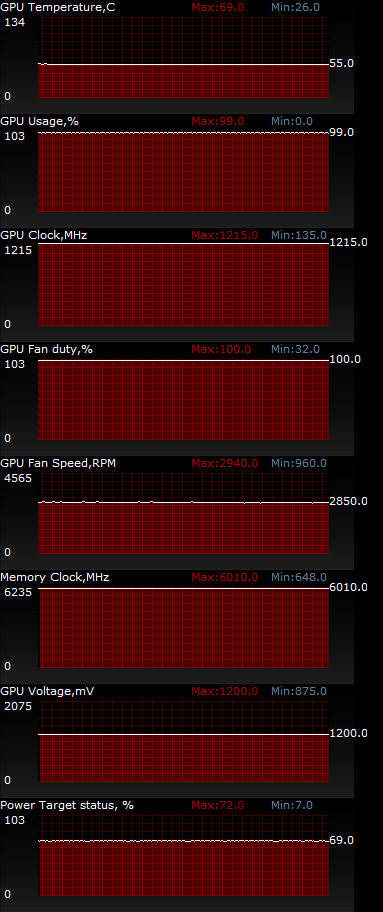

Після примусового збільшення швидкості обертання вентиляторів до максимального рівня, температура GPU опустилася до 55 градусів. Створюваний рівень шуму можна охарактеризувати як «вищий за середній, некомфортний для тривалого використання». За традицією відзначимо, що подібний режим роботи СО буде затребуваний тільки у випадку ручного розгону, тому при повсякденному використанні ви з ним не зіштовхнетеся.

ASUS GeForce GTX 760 STRIKER PLATINUM (STRIKER-GTX760-P-4GD5)

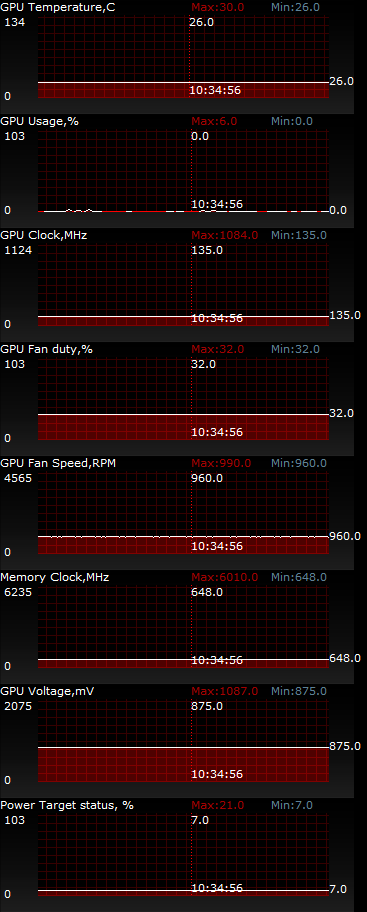

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання й тепловиділення. У такому режимі температура GPU не перевищувала 26 градусів, а рівень створюваного шуму був дуже тихим.

У підсумку фірмова система охолодження DirectCU II проявила себе як якісне і потужне рішення, здатне без особливих проблем впоратися з охолодженням розігнаного в заводських умовах графічного процесора NVIDIA GK104. У процесі повсякденного використання ви не відчуєте ніякого дискомфорту, оскільки при автоматичному регулюванні швидкості обертання вентиляторів СО працює досить тихо. Окремо відзначимо, що продемонстровані системою охолодження результати є одними із кращих серед усіх протестованих нами на теперішній момент модифікацій NVIDIA GeForce GTX 760.
