Огляд і тестування відеокарти ASUS Radeon RX 560 2GB OC edition: варіант для кіберспорту

В обмежених у коштах геймерів, які бажають скласти нову систему під кіберспортивні дисципліни та мережеві проекти (League of Legends, DOTA 2, World of Tanks, CS: GO, PLAYERUNKNOWN'S BATTLEGROUNDS тощо) є два основні варіанти: використовувати відверто бюджетні ігрові відеокарти AMD Radeon RX 550 або NVIDIA GeForce GT 1030, але при цьому знижувати якість графіки або навіть роздільність, або доплатити й взяти модель серії AMD Radeon RX 560 або NVIDIA GeForce GTX 1050.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

У даному огляді ми ближче познайомимося з відеокартою ASUS Radeon RX 560 2GB OC edition (RX560-O2G), оцінивши не лише рівень її продуктивності, але й ефективність роботи системи охолодження та можливість розгону. Почнемо традиційно з технічних характеристик.

Специфікація

Модель

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Техпроцес, нм

14 (FinFET)

GPU

AMD Polaris 11

Мікроархітектура

AMD Polaris

Кількість потокових процесорів

1024

Кількість текстурних блоків

64

Кількість растрових блоків

16

Частота GPU, МГц

1210

Тип відеопам'яті

GDDR5

Об'єм, ГБ

2

Ефективна частота, МГц

7000

Розрядність шини, бітів

128

Внутрішній інтерфейс

PCI Express 3.0 x16 (х8)

Зовнішні інтерфейси

1 x DVI-D
1 x HDMI 2.0
1 x DisplayPort

Додатковий конектор живлення

-

Рекомендована потужність блока живлення, Вт

400

Розміри, мм

220 х 115 х 39

Драйвери

Свіжі драйвери можна завантажити з сайту компанії ASUS або з сайту виробника GPU

Сайт виробника

ASUS

Упаковка і комплектація

ASUS Radeon RX 560 2GB OC edition (RX560-O2G) ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Відеокарта постачається в гарній картонній упаковці з непоганою інформативністю. На її сторонах можна знайти ключові переваги новинки, але без зазначення тактових частот. До речі, швидкість GPU на момент підготовки огляду не була зазначена навіть на офіційній сторінці даного адаптера.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Рекомендації до блока живлення виробник виніс на одну з бічних сторін. Мінімальна його потужність не повинна бути нижчою 400 Вт. А ось додатковий конектор живлення не потрібен. Реальну споживану потужність всього нашого тестового стенда з графічним адаптером ASUS RX560-O2G ви можете побачити на останньому графіку блоку тестування.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Комплект постачання містить лише керівництво користувача та диск із програмним забезпеченням.

Зовнішній вигляд

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

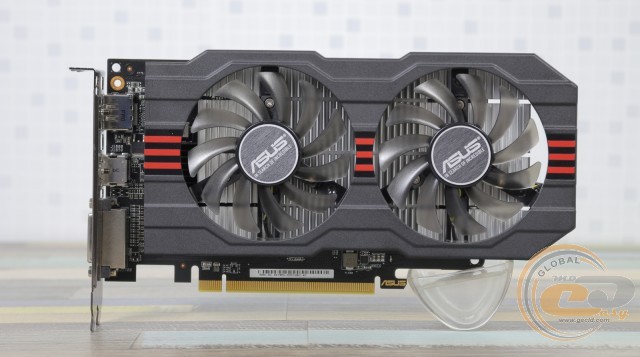

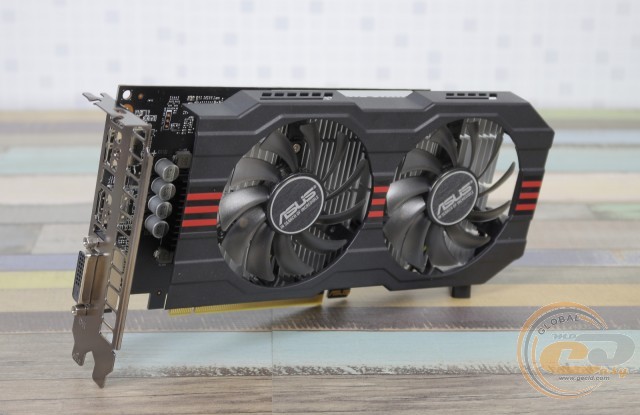

Відеокарта ASUS RX560-O2G використовує легко впізнаваний фірмовий дизайн з темно-сірим пластиковим кожухом системи охолодження і трьома червоними горизонтальними смужками. Всередину новинки нам зазирнути не дозволили, але відомо, що використовується добротна елементна база, яка відповідає концепції Super Alloy Power II, а складання здійснювалося на повністю автоматичній лінії ASUS Auto-Extreme Technology. Таким чином, до якості виготовлення ASUS Radeon RX 560 2GB OC edition у нас питань немає.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

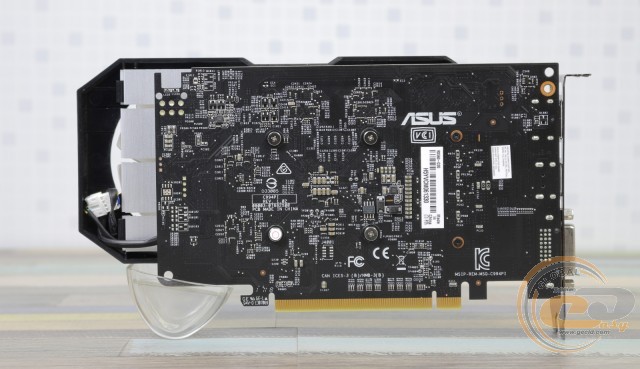

Оскільки перед нами модель бюджетного класу з доволі простою і легкою системою охолодження та низьким виділенням тепла, то пластини жорсткості на звороті немає. Відсутній і конектор додаткового живлення, а в інтерфейсу PCI Express 3.0 x16 чітко видно використання лише 8 ліній. Звертаємо вашу увагу й на паперову наліпку на одному з гвинтиків системи охолодження – її пошкодження призведе до втрати гарантії.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

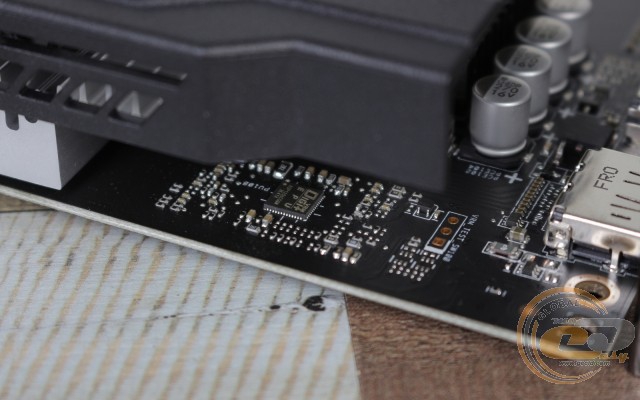

Підсистема живлення ймовірно використовує 4+1-фазовий дизайн і працює під керуванням ШІМ-контролера DIGI+ VRM ASP1206CGQW.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

Набір зовнішніх інтерфейсів містить три популярні цифрові порти: DVI-D, HDMI і DisplayPort. Максимальна роздільна здатність екрана заявлена на рівні 5120 х 2880.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

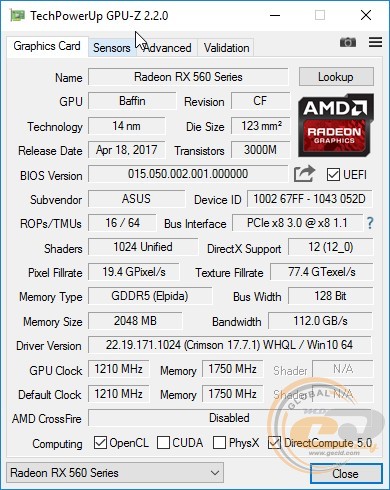

За допомогою утиліти GPU-Z ми можемо дізнатися не лише кількість структурних блоків у складі GPU та його тактову частоту (1210 МГц), а й виробника мікросхем GDDR5-пам'яті (Elpida). Вони функціонують на ефективній швидкості 7000 МГц, що при 128-бітовій шині забезпечує пропускну спроможність на рівні 112 ГБ/с.

Зверніть увагу, що еталонна частотна формула графічного процесора в 4-гігабатової версії становить 1175 / 1275 МГц. А тут ми маємо 1210 МГц і напис «OC edition» на коробці. Інші партнери AMD дотримуються аналогічної політики для 2-гігабайтових версій Radeon RX 560: використовують позначення «OC» для тих моделей, частота GPU яких перевищує номінальні 1175 МГц.

Система охолодження

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

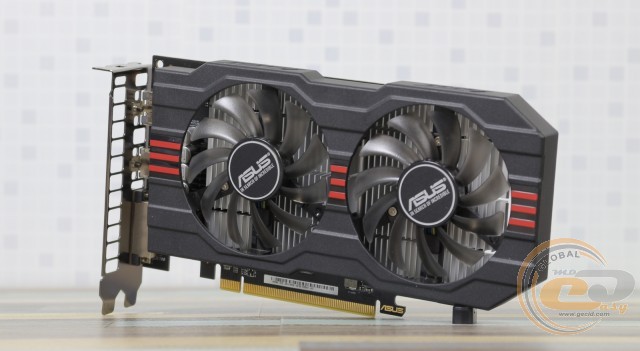

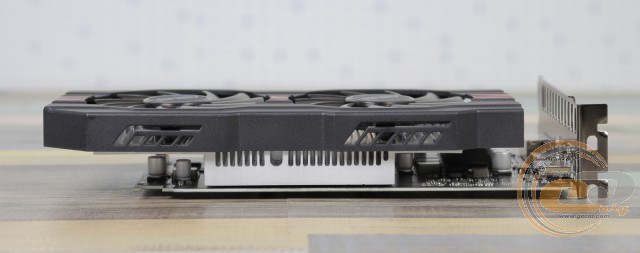

Система охолодження моделі ASUS Radeon RX 560 2GB OC edition (RX560-O2G) займає два слоти розширення. Її конструкція містить основний алюмінієвий радіатор, який накриває графічний процесор і мікросхеми пам'яті, а також пару 80-мм осьових вентиляторів, закріплених на пластиковому кожусі. Пропелери відповідають сертифікату IP5X, тобто мають підвищений захист від пилу, що збільшує термін їх служби.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

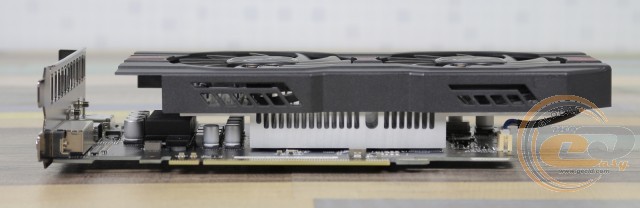

Для охолодження елементів підсистеми живлення графічного процесора використовується додатковий низькопрофільний радіатор.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

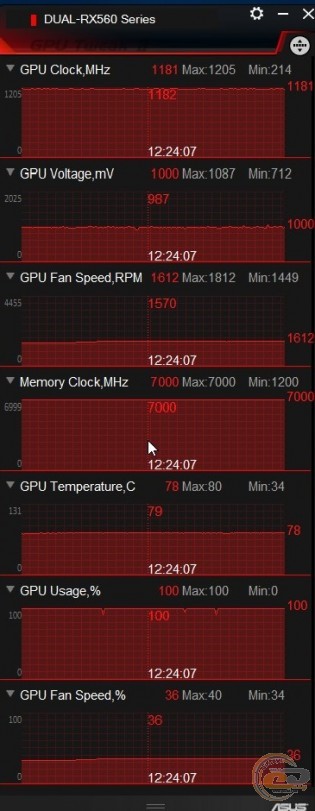

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 78°С, а кулер при цьому працював на 36% (1612 об/хв) від своєї максимальної потужності. За суб'єктивними відчуттями шум був на дуже низькому рівні й абсолютно не заважав роботі.

Для порівняння згадаємо відеокарту ROG STRIX Radeon RX 560 GAMING OC edition 4GB, кулер якої має в своєму складі пару нікельованих мідних теплових трубок. В аналогічному режимі він зміг утримати температуру GPU на рівні 79°С. При цьому тактова частота графічного процесора склала 1326 МГц, що набагато вище 1181 МГц, зафіксованих в ASUS Radeon RX 560 2GB OC edition.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

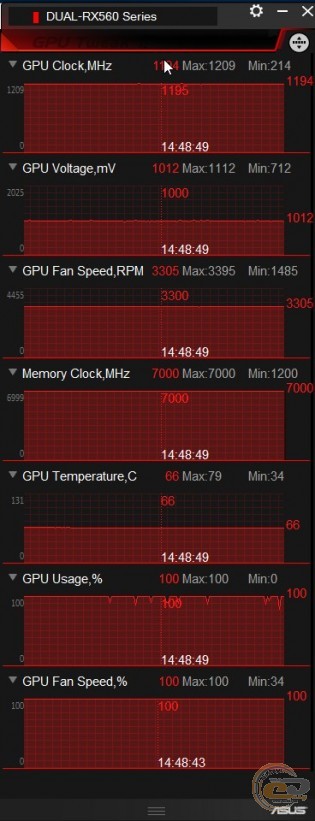

У режимі максимальної частоти обертання лопатей вентиляторів (3305 об/хв) температура GPU опустилася до 66°С, а шум піднявся до середнього рівня, залишаючись комфортним для тривалого використання.

У свою чергу кулер моделі ROG STRIX Radeon RX 560 GAMING OC edition 4GB зміг остудити графічний процесор лише до 72°С. Однак, знову ж таки, тактові частоти у них суттєво відрізняються: 1326 проти 1194 МГц у новинки на тестуванні. Тобто вона навіть не піднялася до зафіксованого в утиліті GPU-Z рівня в 1210 МГц.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

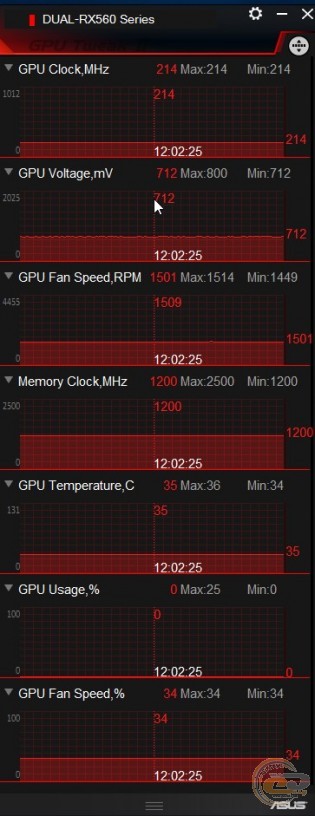

У разі відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижувалися, дозволяючи знизити енергоспоживання й тепловиділення відеоприскорювача загалом. У такому режимі температура GPU не перевищувала 35°С, а вентилятори оберталися абсолютно тихо на 34% (1501 об/хв) від своєї максимальної швидкості.

ASUS Radeon RX 560 2GB OC edition (RX560-O2G)

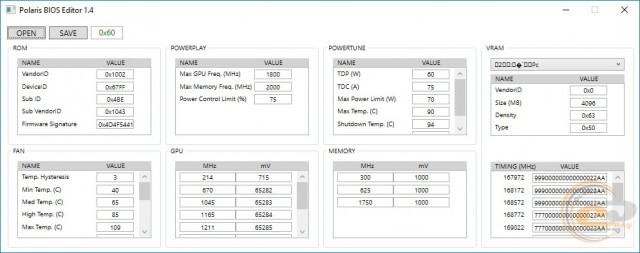

Заглянути в BIOS відеокарти ASUS Radeon RX 560 2GB OC edition ми не встигли, але в моделі ROG STRIX Radeon RX 560 GAMING OC edition 4GB максимальна температура GPU становила 90°С. З цього можна зробити висновок, що система охолодження новинки дуже добре справляється зі своїми обов'язками, утримуючи температуру графічного процесора далеко від критичного показника. При цьому можна не турбуватися про рівень шуму. Жодних сторонніх звуків у вигляді дратівливого писку дроселів у процесі тестування також не помічено. А ось нижчі тактові частоти GPU (нижче заявлених 1210 МГц) напевно пояснюються відсутністю додаткового живлення. Подібне ми вже спостерігали в моделі AMD Radeon RX 460, безпосереднім наступником якої і є AMD Radeon RX 560.
