Огляд і тестування відеокарти ROG Poseidon GeForce GTX 1080 Ti Platinum edition: повелитель стихій

Ще не так давно системи водяного охолодження (водяного, оскільки в переважній більшості випадків у контурі в ролі теплоносія використовується саме вода (чиста або з присадками)) використовували виключно ентузіасти, які складали СВО з підручних матеріалів. Однак далеко не завжди це виглядало естетично. Але час іде й усе змінюється, вже зараз багато виробників пропонують готові «водянки», які виглядають дуже презентабельно й пропонують непогану ефективність, а також мають достатню популярністю. Природно, що за продуктивністю такі рішення й поруч не стояли з самостійно виготовленим варіантом з використанням високопродуктивних компонентів. Тим більше на ринку можна знайти весь необхідний набір аксесуарів і користувачеві не доведеться нічого варити, паяти і різати.

А які комплектуючі в системі мають найбільше тепловиділення? Правильно, процесор і відеокарта. Але якщо в першому випадку не повинно виникнути особливих проблем з підбором потрібного водоблока, то в другому є низка труднощів. Для початку доведеться демонтувати штатну систему охолодження, а це може призвести до втрати гарантії на дуже дорогий виріб. Так, можна відразу вибрати графічний прискорювач з водоблоком, але, як правило, такі рішення йдуть у парі з еталонною версією відеокарти. Але ж окрім хорошого охолодження, при розгоні дуже важлива й посилена підсистема живлення. Звідси випливає ще одна заковика – підібрати водоблок, який накриває не лише графічний процесор, але й пам'ять і силові елементи, для нереференсної відеокарти може бути дуже складним або навіть непосильним завданням.

Усе це врахували в компанії ASUSTeK Computer Inc. і на такі випадки пропонують відеокарти з гібридною системою охолодження, які можуть охолоджуватися як повітрям, так і водою. Яскравим представником таких моделей є  ROG Poseidon GeForce GTX 1080 Ti Platinum edition (ROG-POSEIDON-GTX1080TI-P11G-GAMING). Чого від неї варто очікувати? Давайте розбиратися разом.

Специфікація

Упаковка і комплект постачання

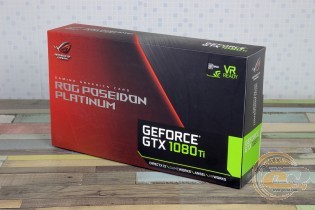

Відеокарта ROG Poseidon GeForce GTX 1080 Ti Platinum edition постачається у великій коробці, виготовленій зі щільного картону. Упаковка оформлена в традиційних чорно-червоних тонах, а на її сторонах можна знайти специфікацію графічного адаптера й згадку про систему охолодження, яка, за заявою виробника, ефективніша еталонної на 5% у звичайному режимі, а при підключенні до ефективного пристрою водяного охолодження – на 30%. На додачу до цього наявні рекомендації виробника до блока живлення: мінімум 600 Вт і бажано два 8-контактні роз'єми PCIe.

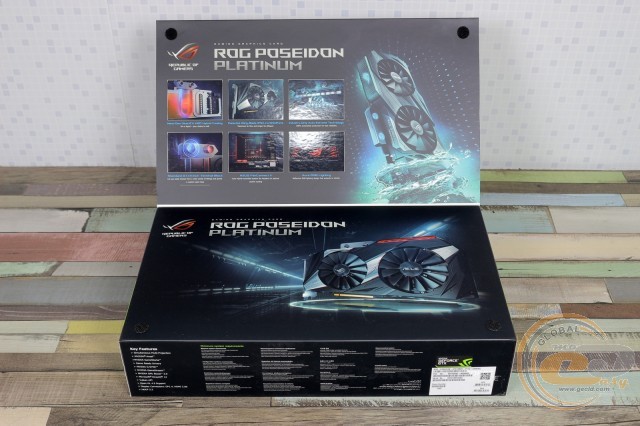

Лицьова сторона упаковки тримається на липучці й відкидається вгору. Після цього погляду відкриваються два великі зображення прискорювача й кілька піктограм, які в простій і доступній формі розповідають про всі ключові особливості й переваги новинки.

У нашому випадку комплект постачання відрізнявся від того, який заявлений на офіційному сайті. Він містить документацію користувача, диск з драйверами і ПЗ, а також парочку фірмових багаторазових стяжок для укладання силових кабелів. У роздрібному варіанті можна буде знайти ще й два перехідники з пари шестиконтактних на один восьмиконтактний роз'єм додаткового живлення.

Зовнішній вигляд

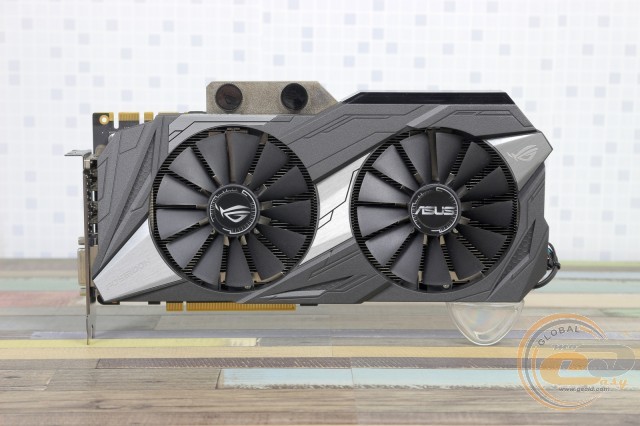

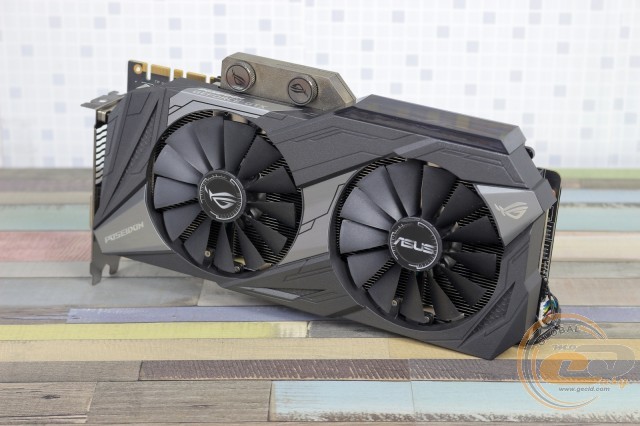

ROG-POSEIDON-GTX1080TI-P11G-GAMING має доволі ефектний зовнішній вигляд. Майже всю лицьову частину займає оригінальна система охолодження з двома великими вентиляторами й кожухом у графітово-сірих тонах з фірмовою мозаїкою й низкою впізнаваних символів. Лише закриті заглушками порти для підключення фітингів СВО натякають нам на наявність вбудованого водоблока.

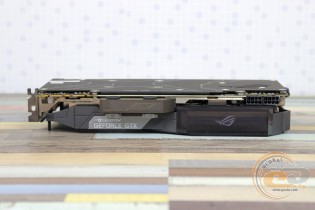

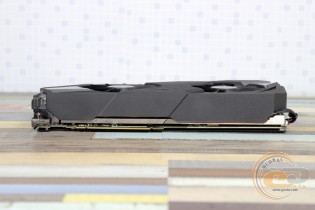

Відеокарта вийшла коротшою, ніж ROG STRIX GeForce GTX 1080 Ti OC Edition (303 мм проти 313 мм), але при цьому збільшилася у висоту (150 проти 132 мм) і займає два з половиною слоти розширення, тобто далеко не кожен корпус зможе прийнятий на таку «крихітку».

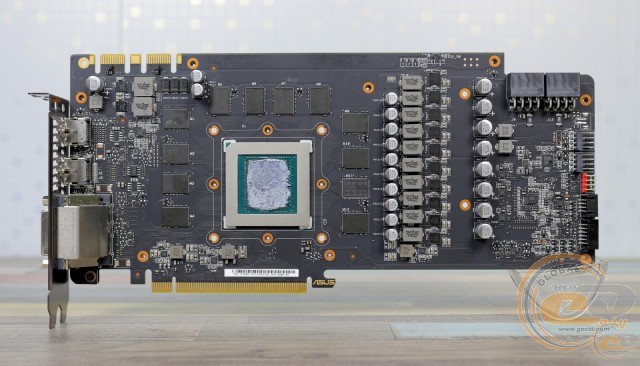

Розібрати прискорювач нам не дозволили, але судячи з зображень з офіційного сайту й колег по цеху, адаптер використовує схожу на ROG STRIX GeForce GTX 1080 Ti OC Edition друковану плату. На виході ми отримуємо оригінальну PCB з посиленою 10+2-фазовою підсистемою живлення (в еталонної версії для GPU передбачено лише 7 фаз). У ролі ШІМ-контролера виступає мікросхема uP9511P. Оскільки вона може обслуговувати максимум 8 фаз, їй активно допомагають три мікросхеми uP1911R. Усі виробництва uPI Semiconductor. Функції моніторингу покладено на контролер ITE IT8705F/AF. Силові компоненти відповідають фірмовій концепції Super Alloy Power II, а складання здійснюється на повністю автоматизованій лінії виробництва ASUS AUTO-Extreme Technology.

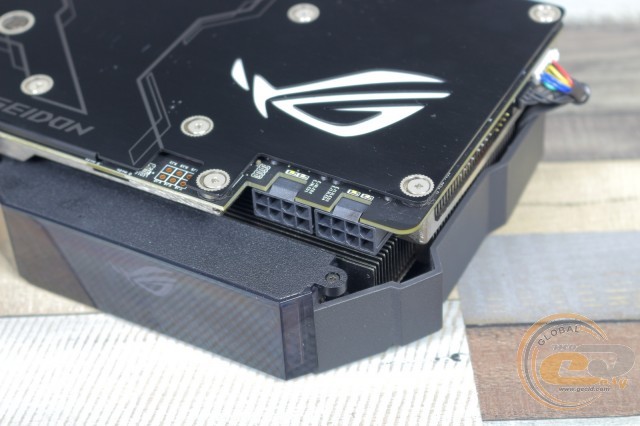

Додаткове живлення подається через два 8-контактні роз'єми PCIe, які розташовані у верхній частині плати. Сумарно, разом зі слотом PCI Express 3.0 х16, може подаватися до 375 Вт потужності, чого повинно вистачити навіть для найбільш екстремального оверклокінгу, враховуючи, що TDP еталонної NVIDIA GeForce GTX 1080 Ti заявлений на рівні 250 Вт. Система охолодження дещо перешкоджає підключенню й відключення додаткових кабелів живлення. Поруч знаходяться дві пари світлодіодів для індикації стану живлення. Ентузіастам і оверклокерам обов'язково сподобається майданчик для моніторингу та зміни ключових напруг.

Для об'єднання обчислювальних потужностей декількох ROG Poseidon GeForce GTX 1 080 Ti Platinum edition реалізовано технологію NVIDIA SLI, яка працює за допомогою двох MIO-конекторів, необхідних для підключення відповідних містків.

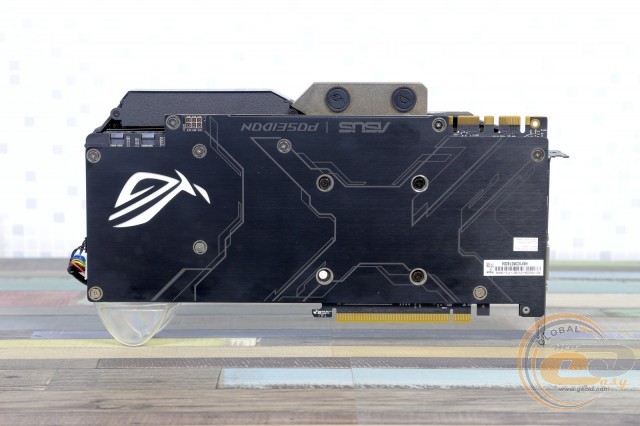

Зворотний бік прикритий масивною пластиною жорсткості з візерунком і вирізами під компоненти плати. Додатково вона бере участь у відведенні надлишків тепла, тому нагрівається в процесі роботи відеокарти, що варто враховувати при вийманні новинки.

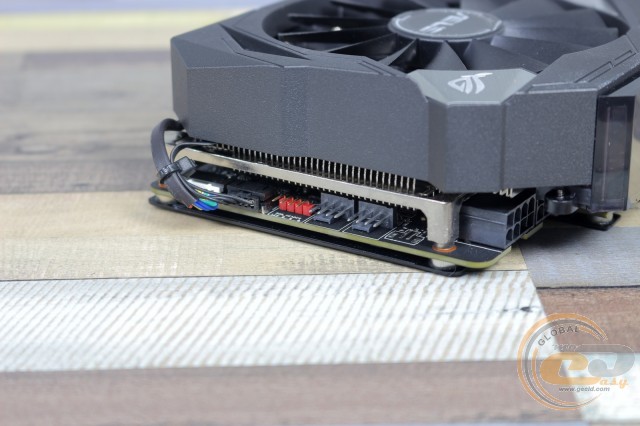

У хвостовій частині розташовані два 4-контактні роз'єми для підключення корпусних вентиляторів (технологія ASUS FanConnect II), швидкість яких можна прив'язати до температури графічного або центрального процесора. Також тут знаходиться колодка Aura Sync RGB для синхронізації роботи LED-підсвічування з сумісними продуктами.

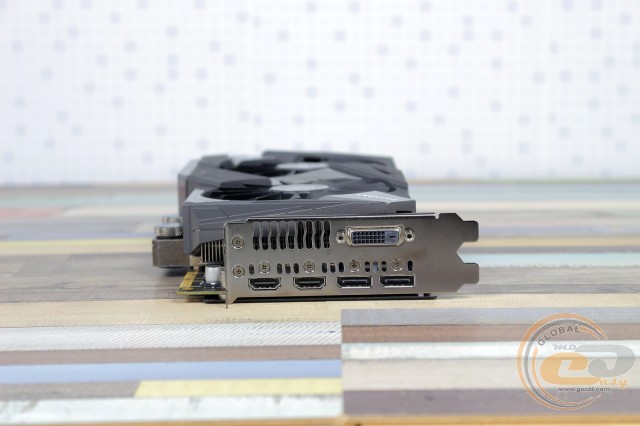

Для зручності підключення пристроїв віртуальної реальності інтерфейсна панель ROG-POSEIDON-GTX1080TI-P11G-GAMING була перероблена. Дану модифікацію ASUS називає VR-Friendly, і вона містить такий набір відеовиходів:

• 1 x DVI-D;
• 2 x HDMI 2.0b;
• 2 x DisplayPort 1.4.

Еталонна версія припускає використання трьох DisplayPort і одного HDMI.

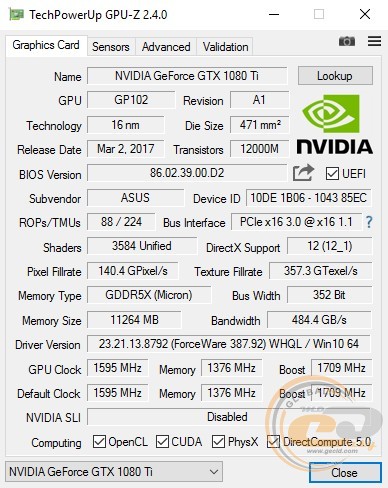

Утиліта GPU-Z підтвердила, що «морський бог» отримав 16-нм графічний процесор NVIDIA GP102-350, який налічує 3584 CUDA-ядер, 224 текстурних і 88 растрових блоків. За замовчуванням використовується профіль «Gaming», в якому частоти GPU сягають 1595 і 1709 МГц, а 11 ГБ GDDR5X-пам'яті від компанії Micron функціонують на ефективній частоті 11 008 МГц. Знову ж, маємо повну схожість з ROG STRIX GeForce GTX 1080 Ti OC Edition. Нагадаємо, що частоти референсної GeForce GTX 1080 Ti становлять 1480 / 1582 МГц для GPU та 11 008 МГц для пам'яті.

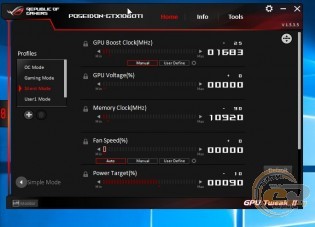

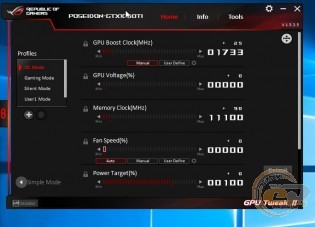

За бажання в утиліті ASUS GPU Tweak II можна активувати режими «OC» і «Silent» або створити профілі з власними налаштуваннями.

Приклад роботи RGB-ілюмінації ASUS AURA на відеокарті  ROG Poseidon GeForce GTX 1080 Ti Platinum edition

Завершальним штрихом у дизайні відеокарти є RGB-ілюмінація ASUS Aura Sync, причому вона дещо відрізняється від знайомого нам за лінійкою ROG STRIX підсвічування. До її складу входить поздовжнє віконце (збоку кожуха системи охолодження), заповнене низкою світлодіодів, які при світінні створюють ефект нескінченності, немов дивишся в космос або морську безодню. На «спинці» також підсвічується великий логотип Republic of Gamers.

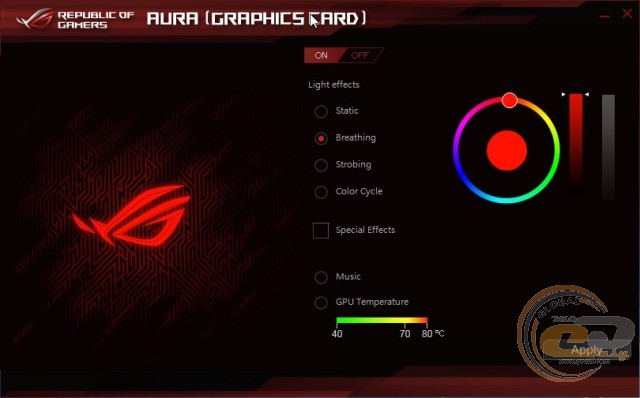

Користувач може вибрати один з мільйонів кольорів і один з шести режимів роботи. Причому підсвічування може виконувати роль візуального моніторингу температури GPU в режимі реального часу або підморгувати в ритм музиці. Якщо у вас є інші комплектуючі й периферія з підтримкою ASUS Aura Sync, усе це добро можна змусити блимати в унісон для отримання яскравого ефекту.

Система охолодження

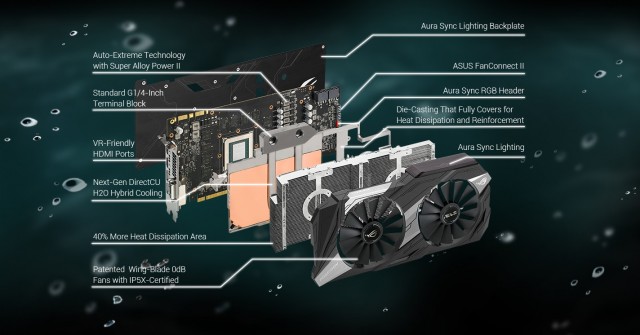

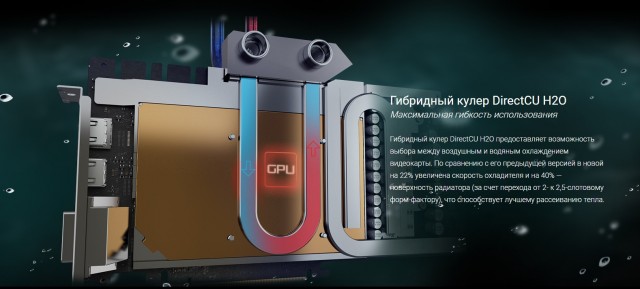

На ROG Poseidon GeForce GTX 1080 Ti Platinum edition встановлена оновлена система охолодження DirectCU H2O. Загалом подібну конструкцію ми вже зустрічали в моделі ASUS ROG POSEIDON GTX 980 Ti. Центральне місце в ній займає випарна камера, в площину якої впресовано U-подібний канал для води. Зверху закріплений радіатор з мідними нікельованими трубками. СО контактує не лише з GPU, але і з мікросхемами пам'яті й блоком VRM через додаткові пластини й термопрокладки.

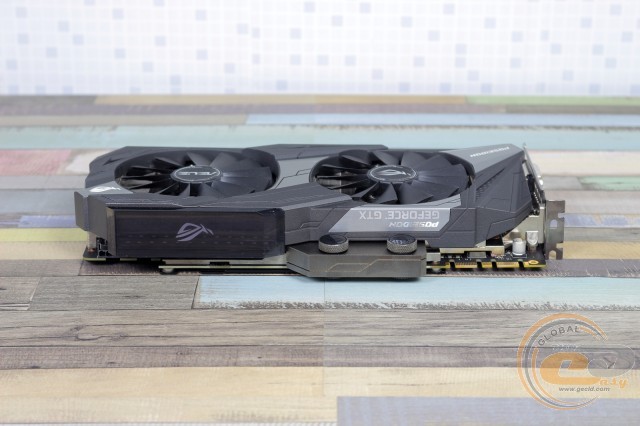

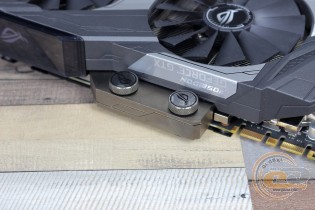

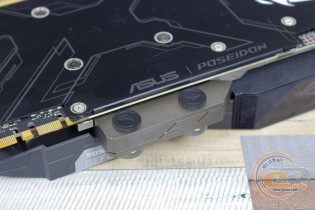

Фітинги у водоблоку мають різьбове з'єднання G1/4". Це найпопулярніший стандарт, тому під нього легко буде підібрати відповідні штуцери для під'єднання контура СВО. Причому вони розташовані з обох боків майданчика, перпендикулярно до плати, що дозволить максимально зручно підвести контур.

За активну частину відповідають два 96-мм осьові вентилятори. Виробник заявляє про захист від пилу при повній відповідності стандарту IP5X. А завдяки технології 0dB кулер переходить у пасивний режим при низькому навантаженні на GPU.

На жаль, у нас не було можливості перевірити ефективність роботи кулера «водою», тому всі тести проводилися виключно в режимі повітряного охолодження. Отже, приступимо.

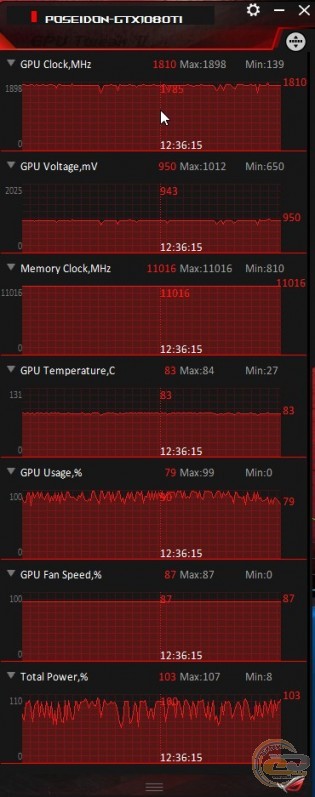

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 83°С, а кулер працював на 87% від своєї максимальної потужності. Шум за суб'єктивними відчуттями був нижчим середнього рівня й не викликав дискомфорту. Нагадаємо, що критичною для ядра вважається температура в 91°С. Більшу частину часу GPU працює на частоті 1810 МГц, а в іграх цей показник напевно буде ще вищим. Для порівняння, ROG STRIX GeForce GTX 1080 Ti OC Edition в аналогічних умовах прогрілася до 69°С при частоті до 1873 МГц.

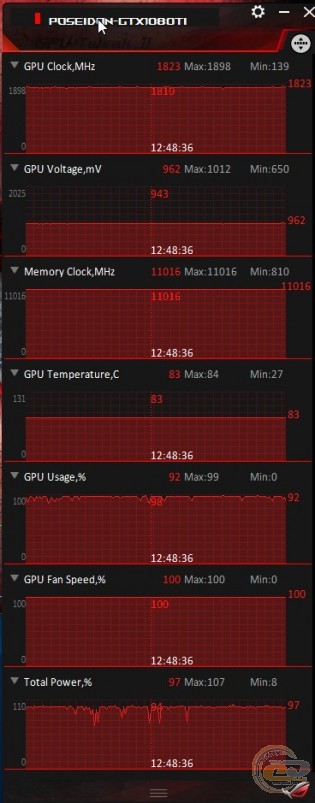

У режимі максимальної швидкості обертання вентиляторів температура GPU залишилася на рівні 83°С, але його частота зросла до 1823 МГц. Шум при цьому сягнув середнього рівня. Він був на межі комфорту для тривалого часу за комп'ютером. А ось ROG STRIX GeForce GTX 1080 Ti OC Edition у даному режимі показала 50°С і частоту на рівні 1860 МГц, але при цьому рівень шуму вийшов за межі допустимого.

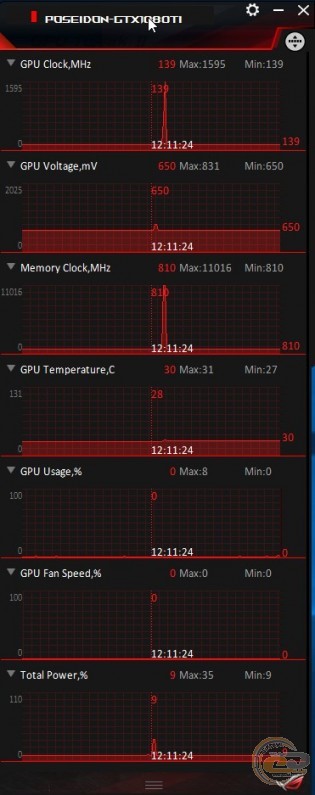

За відсутності навантаження частоти роботи графічного ядра й пам'яті автоматично знижувалися, дозволяючи знизити енергоспоживання й тепловиділення відеоприскорювача загалом. У такому режимі температура GPU не перевищувала 30°С, а кулер переходив у пасивний режим. Вентилятори запускалися тільки після досягнення температурою графічного процесора позначки 56°С. Тому в моменти простою відеокарта абсолютно безшумна.

Загалом система охолодження даної моделі навіть у повітряному режимі справляється з охолодженням відеокарти, демонструючи допустимі температурні показники й низький рівень шуму при будь-якому режимі роботи. У процесі тестування не були помічені жодні сторонні звуки, на кшталт писку дроселів.
