Огляд і тестування відеокарти ROG Strix RX VEGA 56 OC edition: скарб для майнерів

18-01-2018

В одному з попередніх оглядів ми ґрунтовно познайомилися з новою лінійкою відеокарт AMD Radeon RX Vega на прикладі її флагмана у виконанні компанії ASUS. Тепер прийшла черга вивчити можливості другого представника даної серії – AMD Radeon RX Vega 56. Головна відмінність між ними полягає у застосованому GPU: AMD Vega 10 XT і AMD Vega 10 XL відповідно. У першого більше потокових процесорів (4096 проти 3584) й текстурних блоків (256 проти 224), та й працює він на вищих частотах. Відеопам'ять в обох випадках набрана за допомогою мікросхем HBM2 із загальним об'ємом 8 ГБ з 2048-бітовою шиною, але ефективна частота у флагманських версій вища (1890 проти 1600 МГц). Зате AMD Radeon RX Vega 56 може похвалитися меншим тепловим пакетом і доступнішим цінником. Для наочності ще раз наводимо зведену таблицю їх характеристик, а всім охочим ближче познайомитися з мікроархітектурними особливостями серії AMD Radeon RX Vega або з можливостями флагманського представника нагадуємо посилання на його огляд.

Модель

AMD Radeon R9 Fury X

AMD Radeon RX 580

AMD Radeon RX Vega 56

AMD Radeon RX Vega 64 Frontier Edition

AMD Radeon RX Vega 64 Liquid Cooled Edition

AMD Radeon RX Vega 64

GPU

AMD Fiji XT

AMD Polaris 20 XTX

AMD Vega 10 XL

AMD Vega 10 XT

AMD Vega 10 XT

AMD Vega 10 XT

Мікроархітектура

3-е покоління AMD GCN

4-е покоління AMD GCN

5-е покоління AMD GCN

5-е покоління AMD GCN

5-е покоління AMD GCN

5-е покоління AMD GCN

Число транзисторів, млн

8900

5700

12500

12500

12500

12500

Площа кристала, мм2

596

232

486

486

486

486

Техпроцес, нм

28

14

14

14

14

14

Кількість обчислювальних блоків

64

36

56

64

64

64

Кількість потокових процесорів (ALU)

4096

2304

3584

4096

4096

4096

Кількість текстурних блоків (TMU)

256

144

224

256

256

256

Кількість растрових блоків (ROP)

64

32

64

64

64

64

Тактова частота GPU, МГц

1050

1257 / 1340

1156 / 1471

1382 / 1600

1406 / 1677

1247 / 1546

Тип відеопам'яті

HBM

GDDR5

HBM2

HBM2

HBM2

HBM2

Об'єм, ГБ

4

4 / 8

8

8 / 16

8

8

Ефективна частота пам'яті, МГц

1000

7000 / 8000

1600

1890

1890

1890

Ширина шини пам'яті, бітів

4096

256

2048

2048

2048

2048

Пропускна спроможність, ГБ/с

512

224 / 256

410

484

484

484

Рівень продуктивності одиночної точності, TFLOPS

8,6

6,2

10,5

13,1

13,7

12,7

Показник TDP, Вт

275

185

210

300

345

295

Рекомендована вартість на старті продажів, $

649

199 / 229

399

1199 / 1799

699

499

Ми ж відразу перейдемо до практичного знайомства з представником серії AMD Radeon RX Vega 56 на прикладі моделі від ASUS – ROG Strix RX VEGA 56 OC edition (ROG-STRIX-RXVEGA56-O8G-GAMING). За зовнішнім виглядом її навіть складно відрізнити від ROG STRIX RX VEGA 64 OC Edition, оскільки використовується аналогічний дизайн системи охолодження. Та й інші переваги у вигляді підтримки фірмових технологій MaxContact, FanConnect II, Aura Sync, Auto-Extreme Technology і Super Alloy Power II нікуди не поділися. Для початку познайомимося з технічними характеристиками новинки.

ASUS ROG Strix RX VEGA 56 OC edition

Специфікація

Модель

ROG Strix RX VEGA 56 OC edition (ROG-STRIX-RXVEGA56-O8G-GAMING)

Техпроцес, нм

14 (FinFET)

GPU

AMD Vega 10 XL

Кількість потокових процесорів

3584

Кількість текстурних блоків

224

Кількість растрових блоків

64

Базова / динамічна частота GPU, МГц

1297 / 1573

Тип відеопам'яті

HBM2

Об'єм, ГБ

8

Ефективна частота, МГц

1600

Розрядність шини, бітів

2048

Внутрішній інтерфейс

PCI Express 3.0 x16

Зовнішні інтерфейси

1 x DVI-D
2 x HDMI 2.0
2 x DisplayPort 1.4

Додатковий конектор живлення

2 x 8-контактні

Рекомендована потужність блока живлення, Вт

750

Розміри, мм

298 х 139 х 52,5

Драйвери

Свіжі драйвери можна завантажити з сайту компанії ASUS або з сайту виробника GPU

Сайт виробника

ASUS

Упаковка і комплектація

ASUS ROG Strix RX VEGA 56 OC edition ASUS ROG Strix RX VEGA 56 OC edition

Барвиста упаковка графічного адаптера за допомогою якісної поліграфії розповість про ключові його переваги. Але за технічними характеристиками доведеться все ж перейти на офіційну веб-сторінку.

ASUS ROG Strix RX VEGA 56 OC edition

Рекомендації до блока живлення виробник виніс на одну з бічних сторін. Мінімальна його потужність не повинна бути нижче 750 Вт. І бажано, щоб він мав у своїй структурі два 6+2-контактні конектори PCIe. Реальну споживану потужність усього нашого тестового стенда з графічним адаптером ASUS ROG-STRIX-RXVEGA56-O8G-GAMING ви можете побачити на останньому графіку блока тестування.

ASUS ROG Strix RX VEGA 56 OC edition

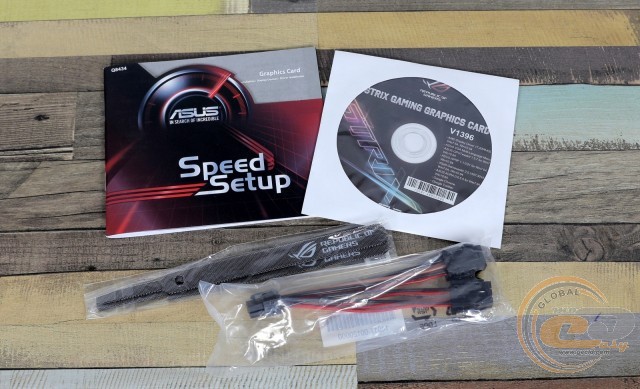

Комплект постачання містить лише керівництво користувача й диск з програмним забезпеченням, пару стяжок для кабелів і один перехідник живлення PCIe з двох 6-контактів на один 6+2-контактний.

Зовнішній вигляд

ASUS ROG Strix RX VEGA 56 OC edition

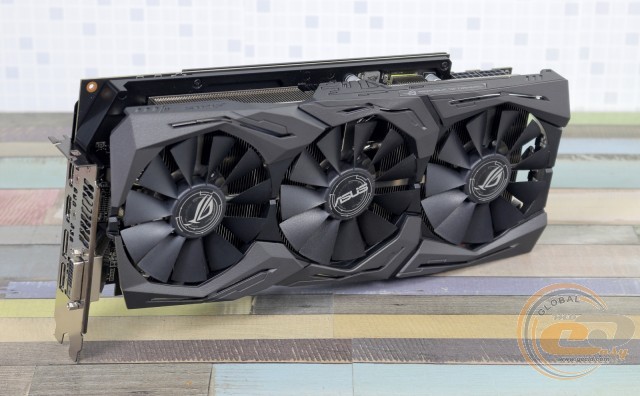

Дизайн відеокарти ROG Strix RX VEGA 56 OC edition відповідає звичному зовнішньому вигляду фірмових флагманів зразка 2017 року з застосуванням графітово-сірого кожуха зі складним геометричним візерунком і трьох осьових вентиляторів.

ASUS ROG Strix RX VEGA 56 OC edition

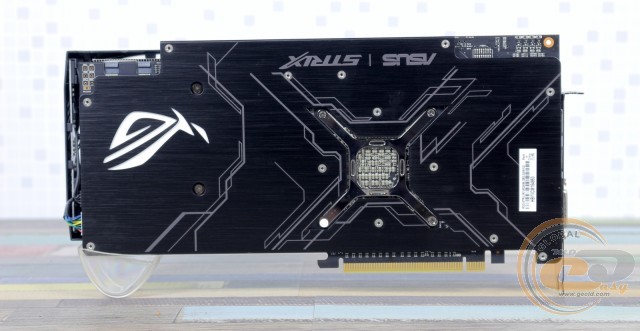

На звороті знаходиться пластина жорсткості з фірмовим логотипом лінійки ASUS ROG. Вона не лише підтримує масивну конструкцію кулера, зменшуючи навантаження на друковану плату, але й також приймає пасивну участь у відведенні надлишків тепла.

ASUS ROG Strix RX VEGA 56 OC edition ASUS ROG Strix RX VEGA 56 OC edition

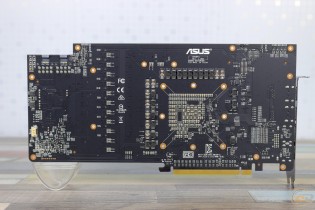

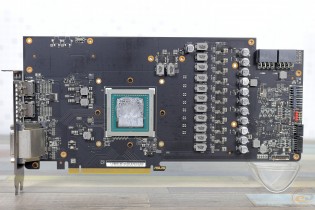

Вигляд відеокарти ROG STRIX RX VEGA 64 OC Edition

Зняти систему охолодження нам не дозволили, та й на офіційному сайті не вказано конфігурацію підсистеми живлення, тому можемо лише припустити, що ASUS використовувала єдиний дизайн друкованої плати для обох представників лінійки ROG Strix RX VEGA. Точно відомо про застосування елементної бази Super Alloy Power II й автоматичного процесу складання ASUS AUTO-Extreme Technology, а ось кількість самих фаз живлення могла змінитися.

ASUS ROG Strix RX VEGA 56 OC edition

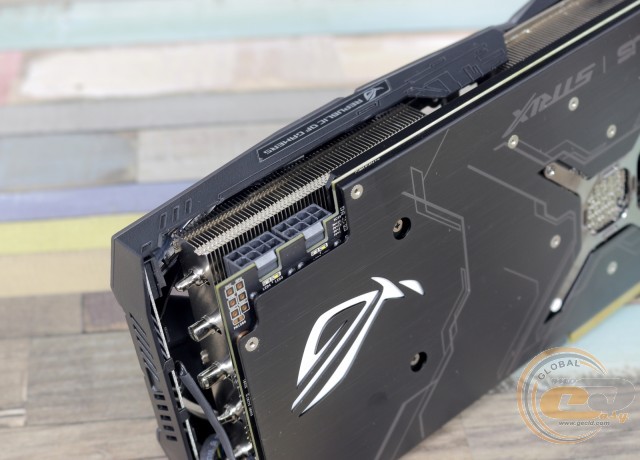

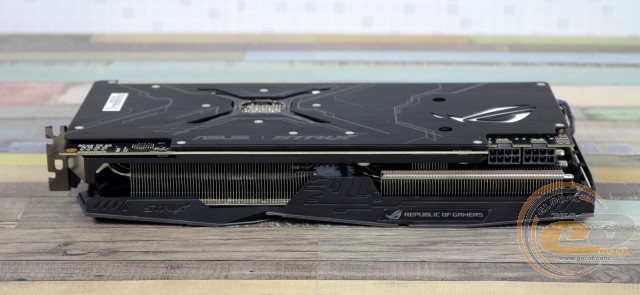

Для коректної роботи відеокарта вимагає підключення двох 6+2-контактних конекторів PCIe. Враховуючи ще 75 Вт від роз'єма PCI Express 3.0 x16, сумарно до неї можна підвести до 375 Вт живлення. Показник TDP еталонної версії становить 210 Вт, тому маємо солідний запас потужності для розгінних експериментів.

Поруч притулилися світлодіоди для індикації стану живлення та майданчик для моніторингу й зміни ключових напруг.

ASUS ROG Strix RX VEGA 56 OC edition

У хвостовій частині графічного адаптера знайшли собі місце два 4-контактні роз'єми для підключення корпусних вентиляторів (технологія ASUS FanConnect II). Швидкість їх обертання можна прив'язати до температури центрального або графічного процесора.

ASUS ROG Strix RX VEGA 56 OC edition

Реалізація технології Multi-GPU на відеокартах з графічними процесорами від AMD вже кілька поколінь здійснюється за допомогою внутрішнього інтерфейсу PCI Express 3.0 x16. Тому жодних MIO-конекторів у передній частині текстоліту немає.

ASUS ROG Strix RX VEGA 56 OC edition

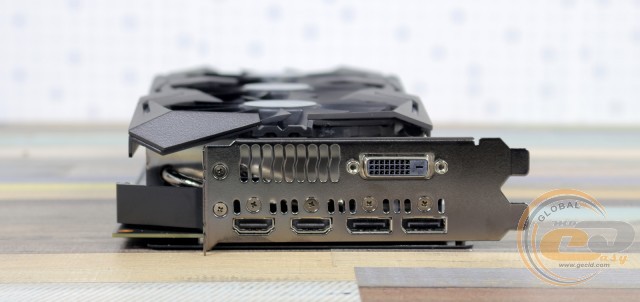

Набір відеоінтерфейсів містить порт DVI-D, два HDMI 2.0 і два DisplayPort 1.4. В еталонної версії використовується один DVI і три DisplayPort. Свою конфігурацію ASUS називає «VR-Friendly», оскільки два порти HDMI спростять підключення шолома віртуальної реальності.

ASUS ROG Strix RX VEGA 56 OC edition

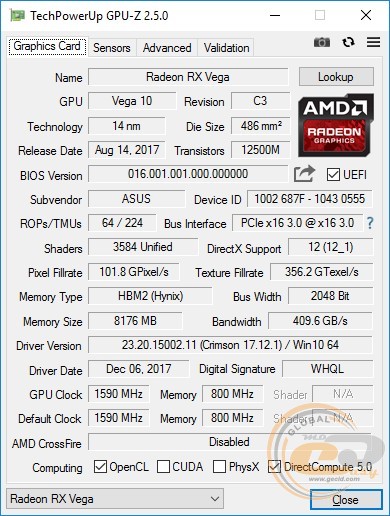

Утиліта GPU-Z повідомляє, що в основі ASUS ROG Strix RX VEGA 56 OC edition знаходиться GPU AMD Vega 10 XL з підтримкою 3584 потокових процесорів, 224 текстурних і 64 растрових блоків. Базова частота програмою не визначається, а динамічна сягнула 1590 МГц у момент зняття показань, хоча офіційне значення заявлене на рівні 1573 МГц. Якщо помилки на офіційному сайті немає, можливо, причина невеликого динамічного розгону криється в хорошій системі охолодження.

Відеопам'ять із загальним об'ємом 8 ГБ набрана з мікросхем HBM2 від Sk Hynix. Ефективна частота їх роботи становить 1600 МГц, що при 2048-бітовій шині забезпечує пропускну спроможність на рівні 409,6 ГБ/с.

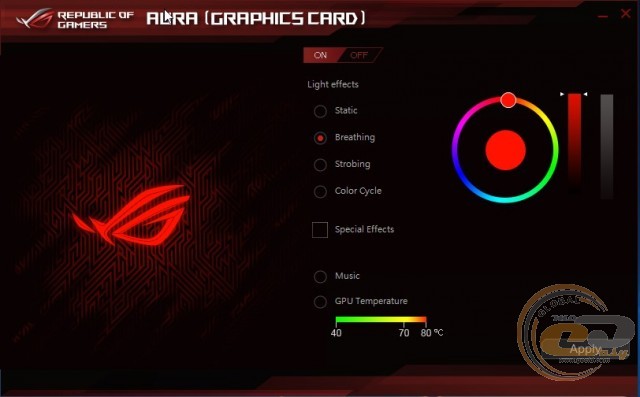

Для надання відеокарті привабливішого зовнішнього вигляду можна використовувати технологію LED-підсвічування ASUS Aura Sync. Світлодіоди розташовані на лицьовій, тильній і верхній стороні. Колір ілюмінації та режим роботи можна налаштувати у фірмовому ПЗ.

ASUS ROG Strix RX VEGA 56 OC edition

За бажання підсвічування можна синхронізувати з іншими сумісними компонентами або навіть покласти на нього функцію візуального моніторингу температури GPU: зелений колір – 40-50°, жовтий – у районі 70°, червоний – близько 80°С.

Система охолодження

Система охолодження відеокарти ROG STRIX RX VEGA 64 OC Edition

Судячи з усього, графічні адаптери ROG Strix RX VEGA 64 OC edition і ROG Strix RX VEGA 56 OC edition використовують ідентичні системи охолодження. Конструкція кулера напевно містить нікельовану мідну основу, двосекційний алюмінієвий радіатор (його ефективна площа розсіювання зросла на 40% у порівнянні з попередніми версіями) і шість 6-мм нікельованих мідних теплових трубок. Звісно, усі місця контакту пропаяні для поліпшення теплообміну. При встановленні кулера використовуються спеціальні автомати (технологія ASUS MaxContact) для створення оптимальної притискної сили.

ASUS ROG Strix RX VEGA 56 OC edition

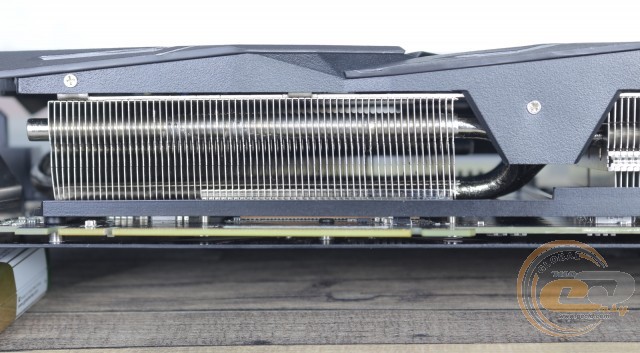

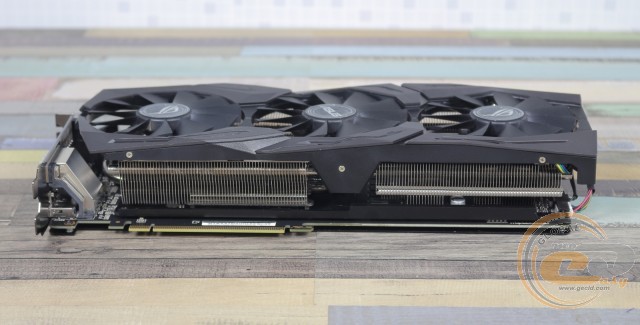

Більшість елементів підсистеми живлення контактують з основним радіатором через теплознімну пластину й термопрокладку.

ASUS ROG Strix RX VEGA 56 OC edition

Активною частиною виступають три 88-мм осьові вентилятори з дизайном Wing-Blade, розташовані на пластиковому кожусі. Виробник заявляє про захист від пилу (IP5X) і підтримку технології 0dB, завдяки якій вони переходять у пасивний режим при низькому навантаженні на GPU.

ASUS ROG Strix RX VEGA 56 OC edition

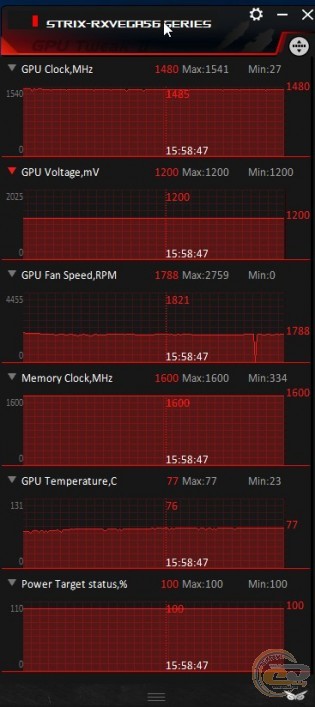

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 77°С, а кулер при цьому працював на швидкості 1788 об/хв. За суб'єктивними відчуттями шум був на середньому рівні.

ASUS ROG Strix RX VEGA 56 OC edition

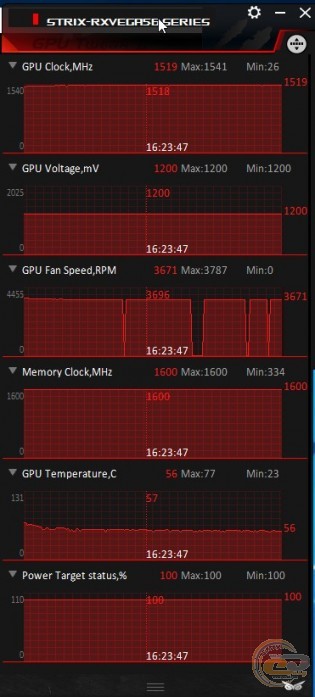

У режимі максимальної частоти обертання лопатей вентиляторів (3671 об/хв) температура GPU опустилася до 56°С, а шум піднявся вище середнього рівня й перестав бути комфортним для тривалого використання.

ASUS ROG Strix RX VEGA 56 OC edition

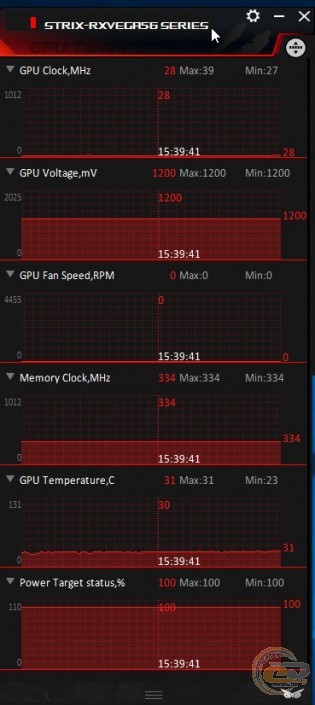

За відсутності навантаження частоти роботи графічного ядра й пам'яті автоматично знижувалися, дозволяючи знизити енергоспоживання й тепловиділення відеоприскорювача загалом. У такому режимі температура GPU не перевищувала 31°С, а вентилятори взагалі перестали обертатися. В активний режим вони поверталися після досягнення температурою рівня 54°С.

У підсумку система охолодження належно справляється зі своїми обов'язками, утримуючи температуру в робочому діапазоні при автоматичному режимі, а також забезпечуючи хороший запас для оверклокерських експериментів і безшумне функціонування при незначних навантаженнях. Жодних сторонніх звуків у вигляді дратівливого писку дроселів у процесі тестування не помічено.
